SUJET : Ampli Cibot à tube Stéréo 2x10watt

Ampli Cibot à tube Stéréo 2x10watt 13 Mai 2017 22:59 #1

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Posté le: Mar 3 Déc - 00:45 (2013) sur l'ex Idler

Hello,

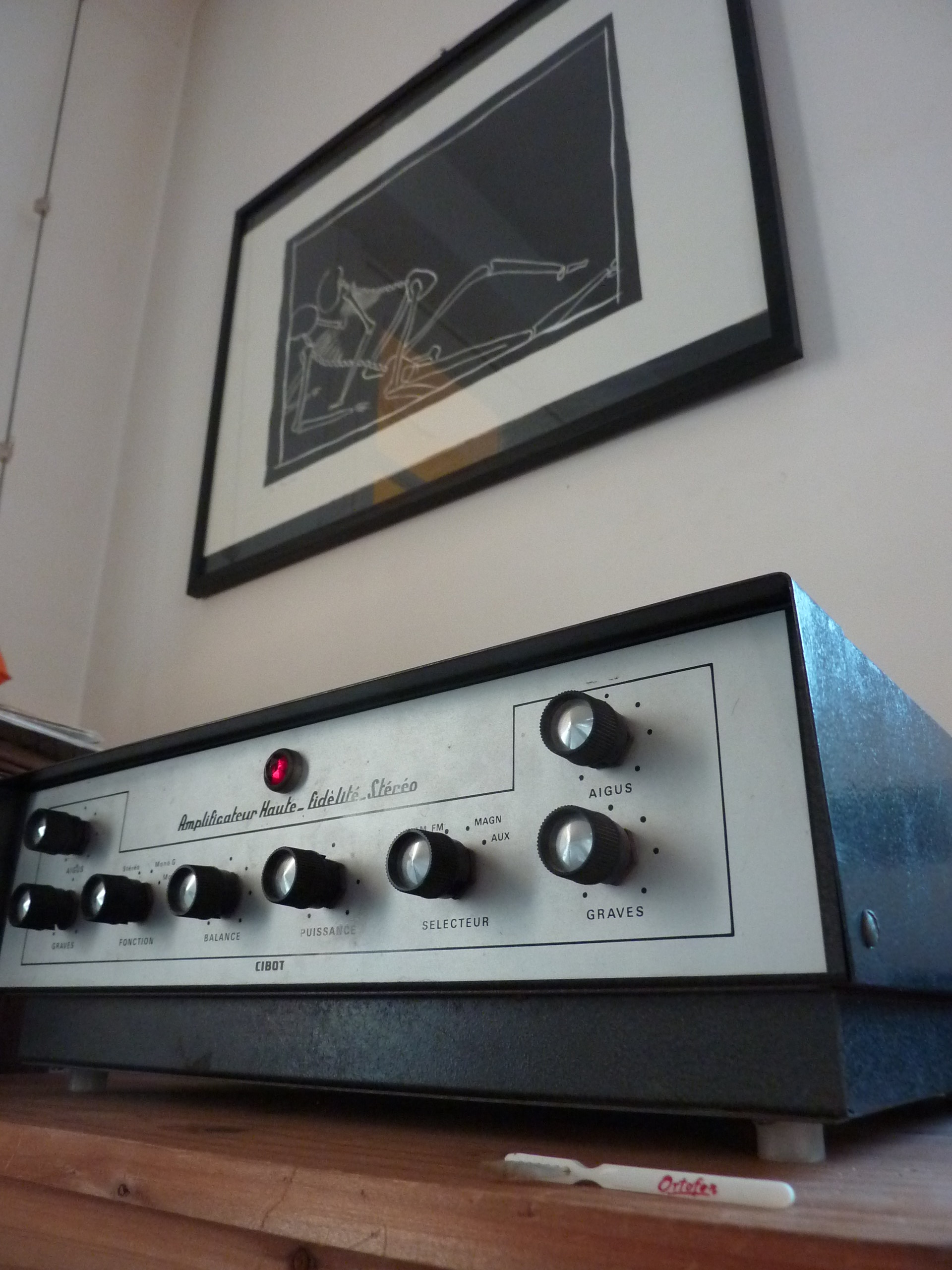

Une petite présentation de plus suite à l'achat il y a 15j de cet Ampli

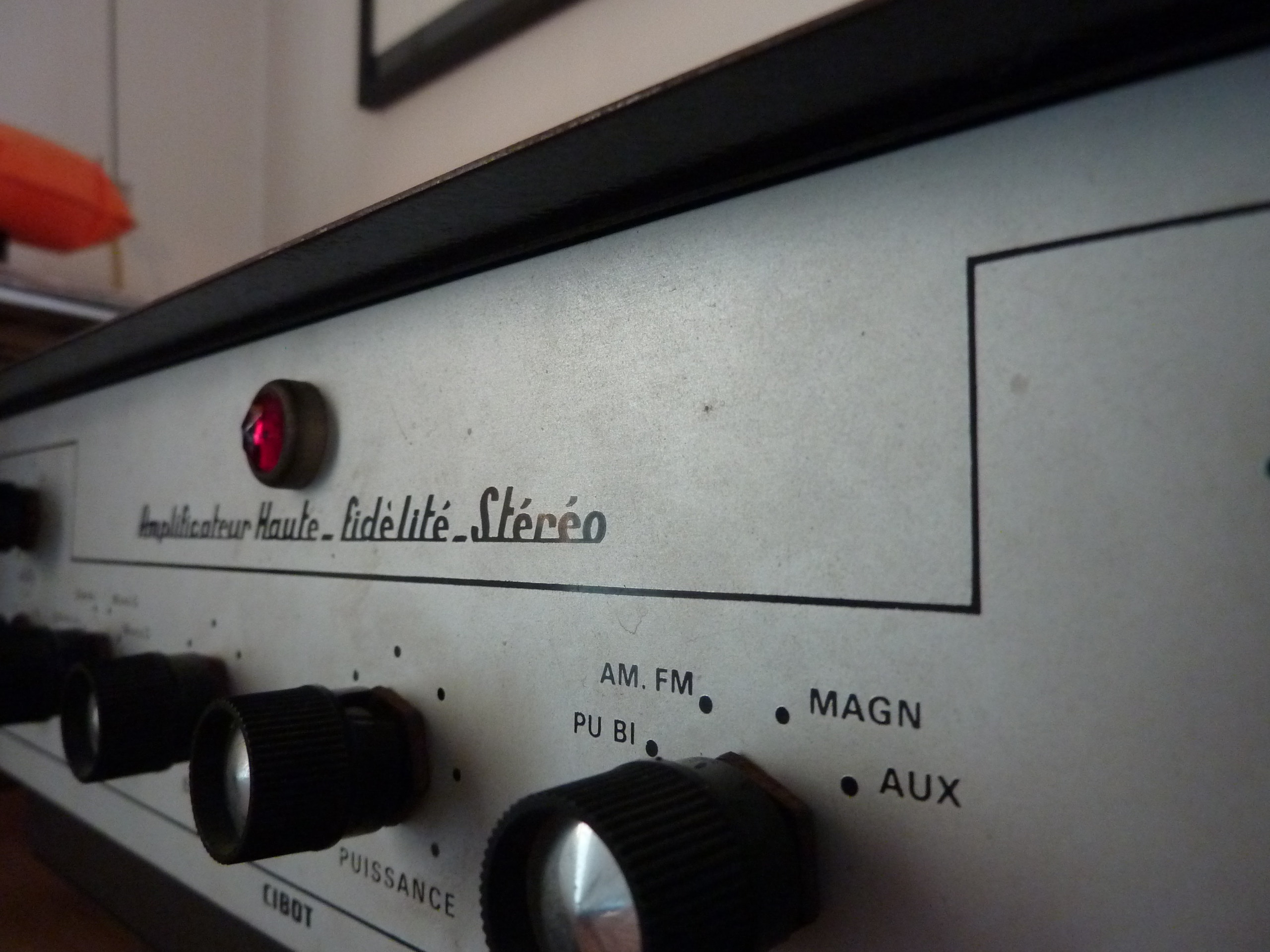

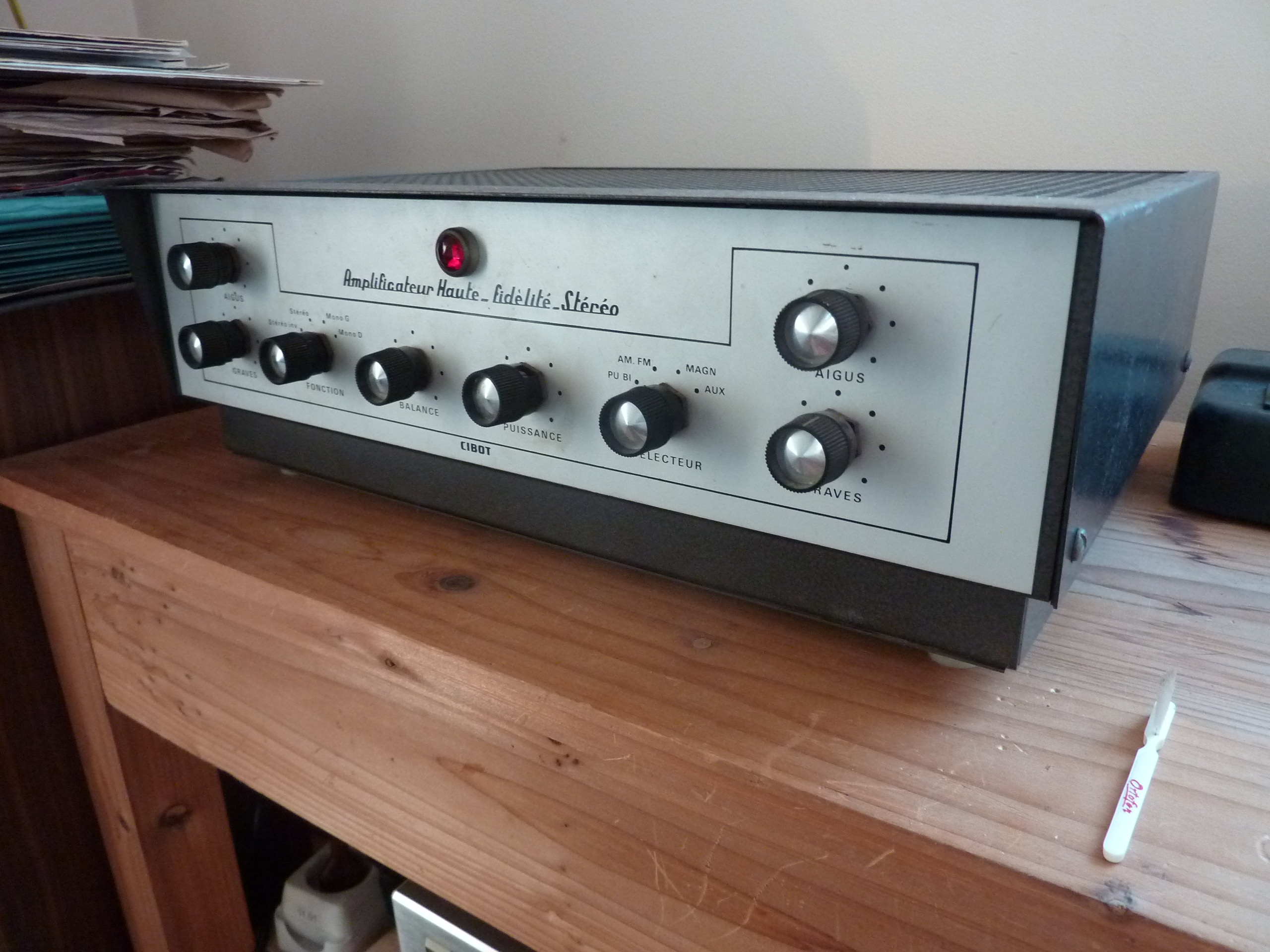

C'est donc un Cibot des années Mi-60s, marque française, Cibot avait boutique à Paris et était un gros marchant d'électronique, de composants, et jusqu'à la télé dans les années 70/80.


Cibot vendait aussi cet ampli en kit, pour les bricoleurs!













Donc,

Il tourne depuis 10jours sur phono avec la 124 d'un coté et des Fostex FE206e de l'autre coté.

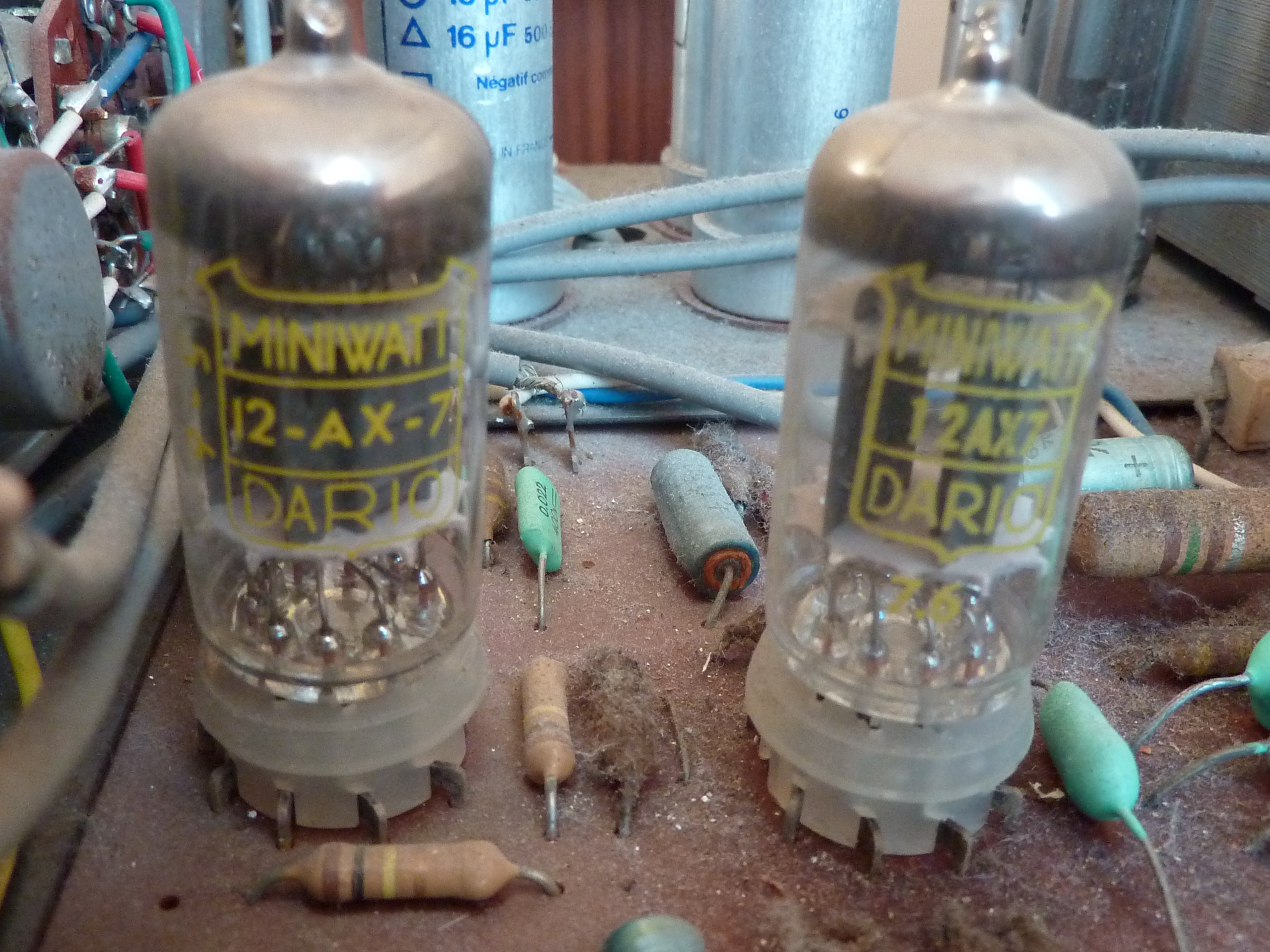

Il a besoin d'un gros-gros nettoyage, il est sale, dans son jus et bien poussiéreux....

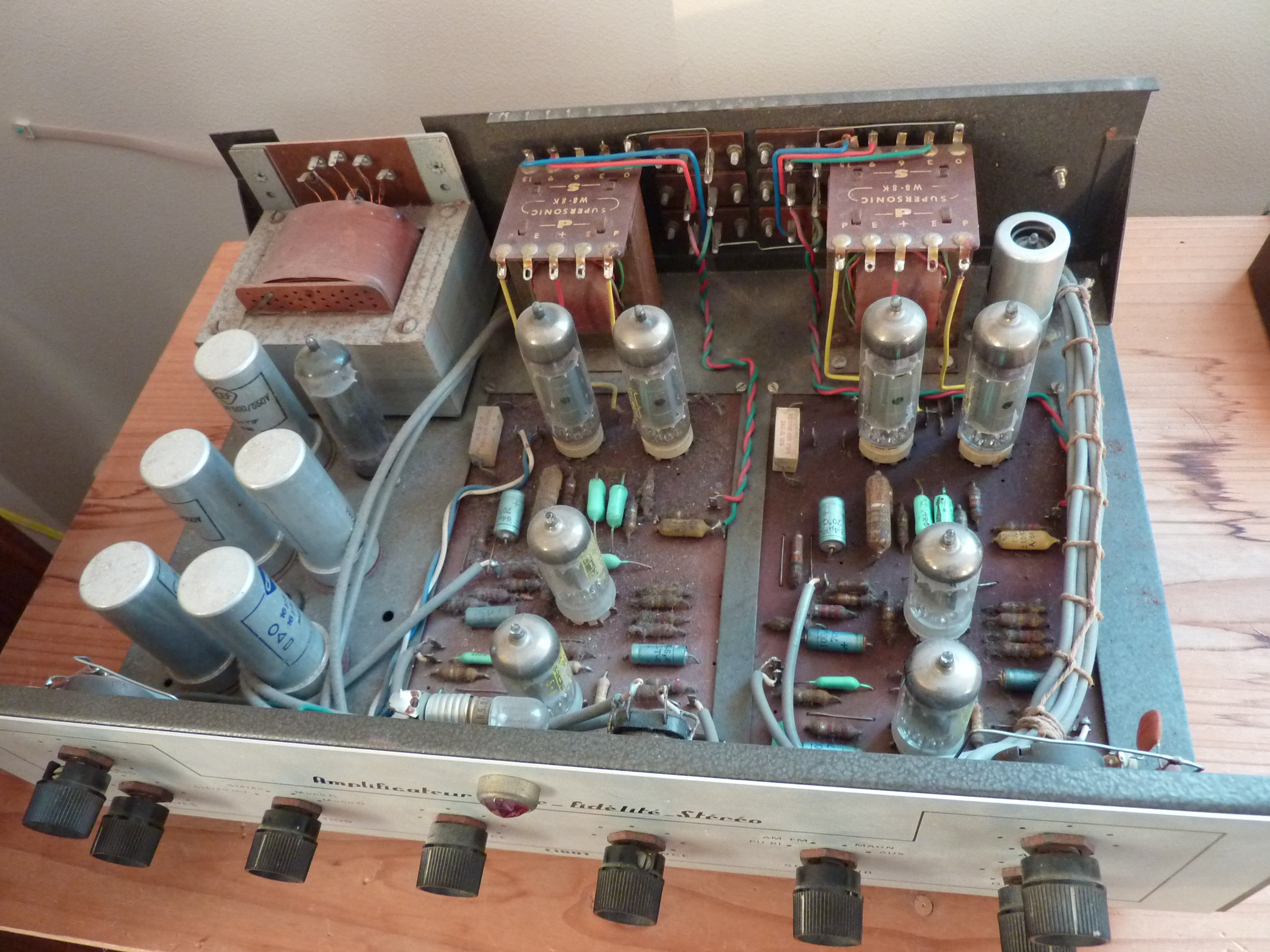

l'inside




les deux voies sont bien séparé, chouette comme implantation

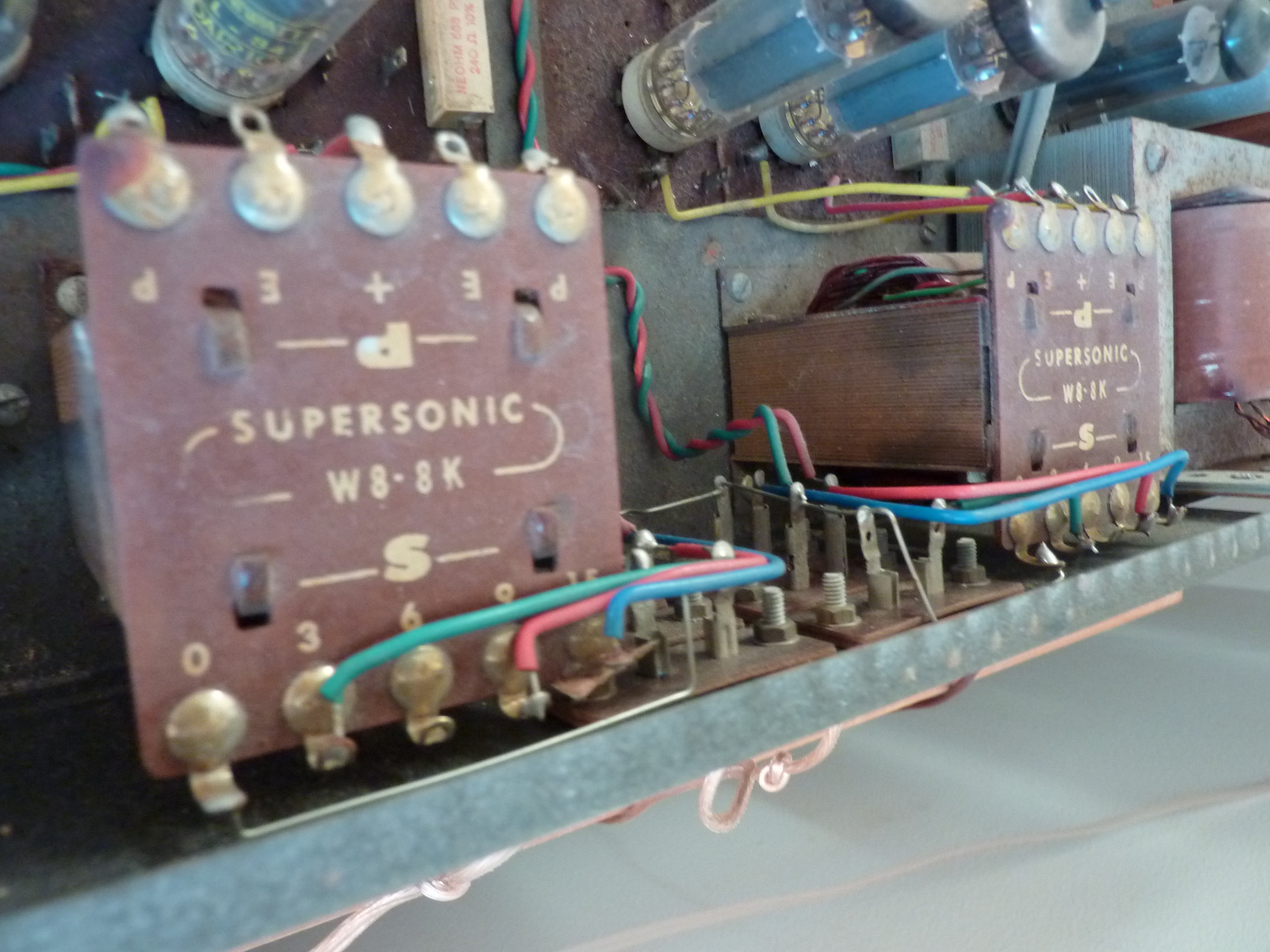

Les transfos de sortie sont des supersonic W 8 , les même qui équipaient le petit Charlin à Ecl 82 (info web)





Les transfos de sortie sont des supersonic W 8 , les même qui équipaient le petit Charlin à Ecl 82 (info web)

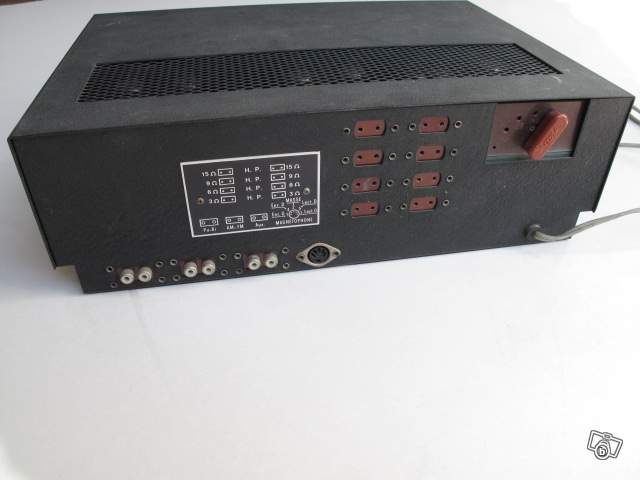

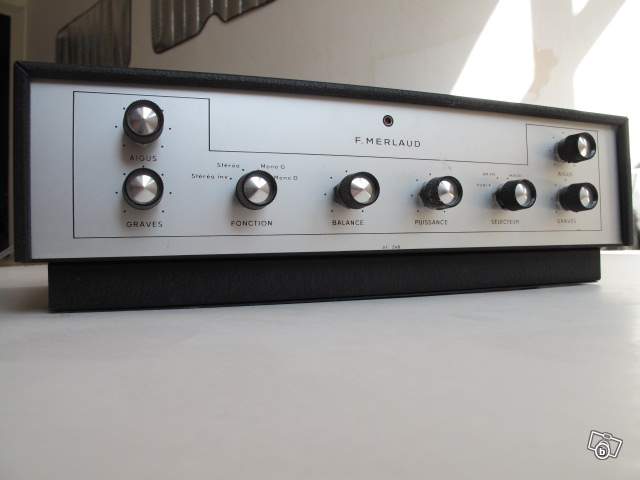

Les même ampli sortaient aussi sous le non de Merlaud, l'un avait racheté l'autre? ou sous-traitance / rebadgeage ?






Dernière édition: 28 Mar 2018 19:07 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli CIBOT à tube Stéréo 2x10watt 13 Mai 2017 23:11 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
MessagePosté le: Mar 3 Déc - 10:32 (2013)

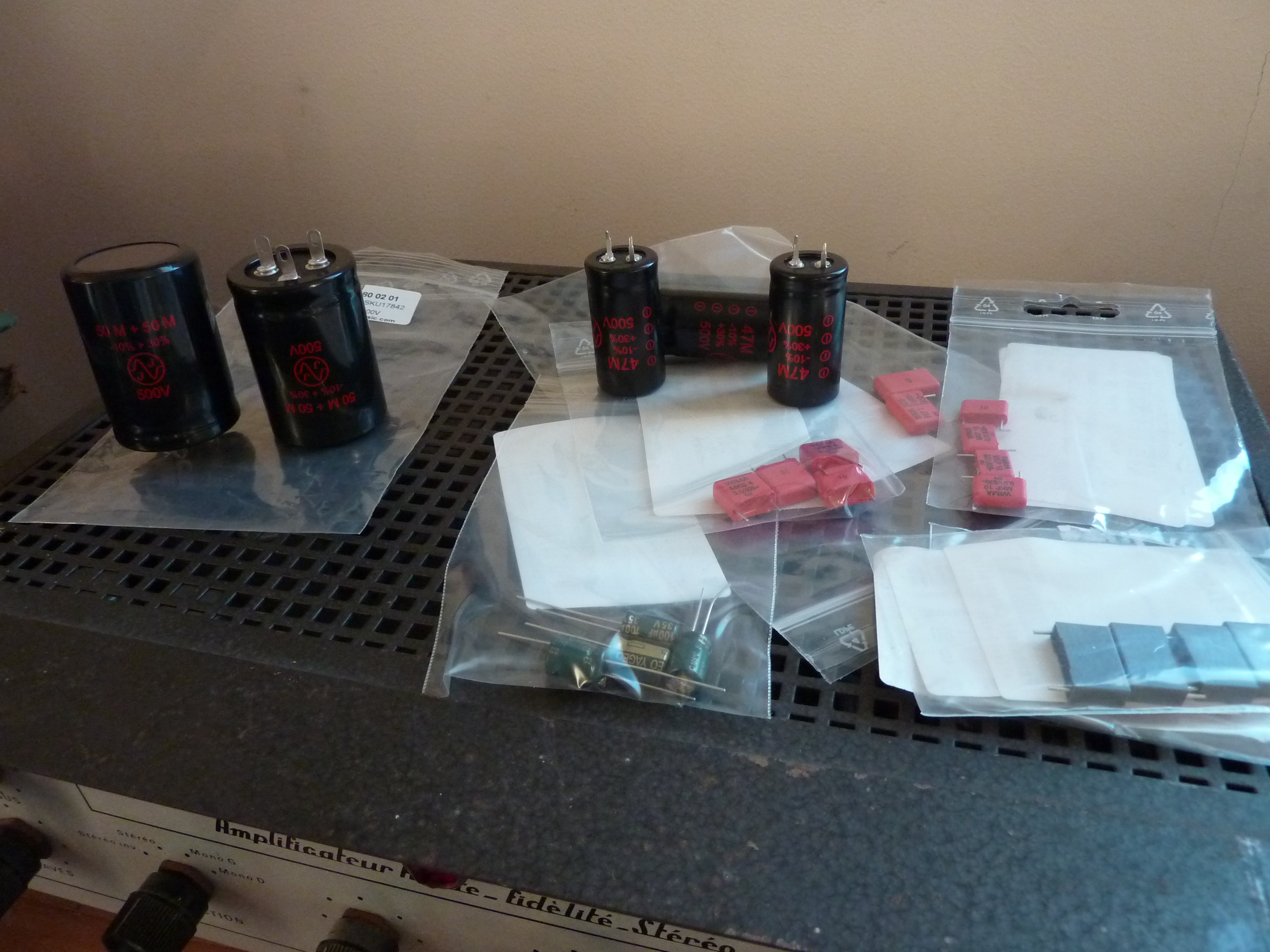

la révision s'impose, j'ai commandé les condo, ils viennent d'arriver, hélas j'ai qqs reliquats.... non livré Sad

pour les résistance je vais changer au fur et à mesure, car c'est illisible Neutral , et la crasse est très bien collé, donc il faudra que je lise le code des couleurs en dessous de la résistance, la partie propre.


J'ai aussi un vieux PP 10watt mono en Merlaud, idem pour la collection, mais je ne cache pas l'espoir d'en trouver un 2° pour la stéréo.

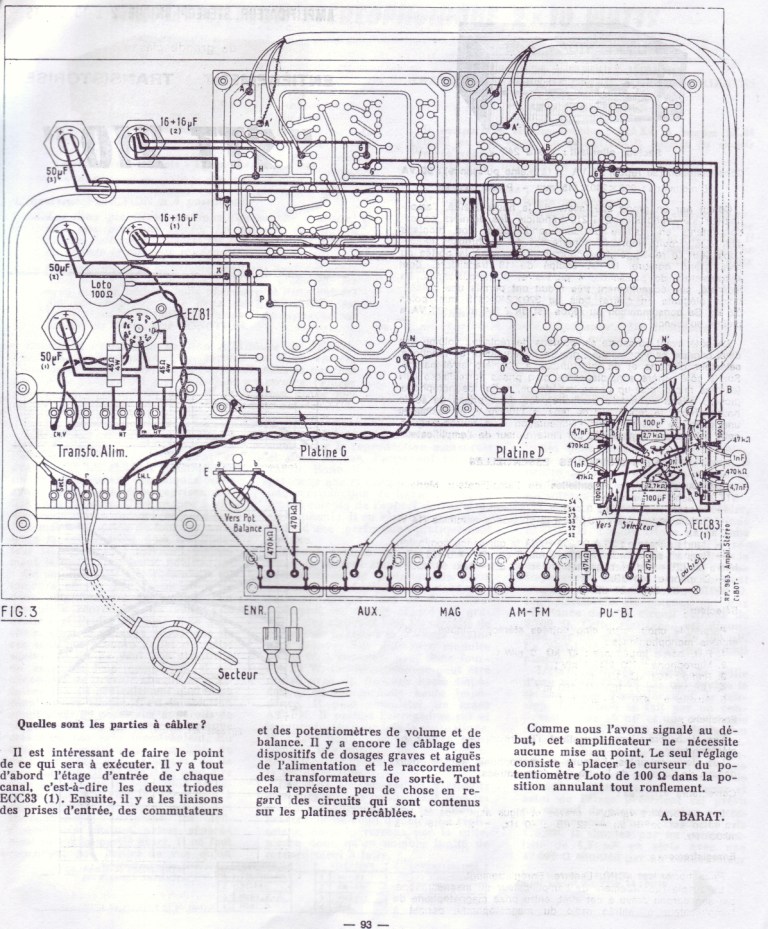

Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.






Message de Diafan :

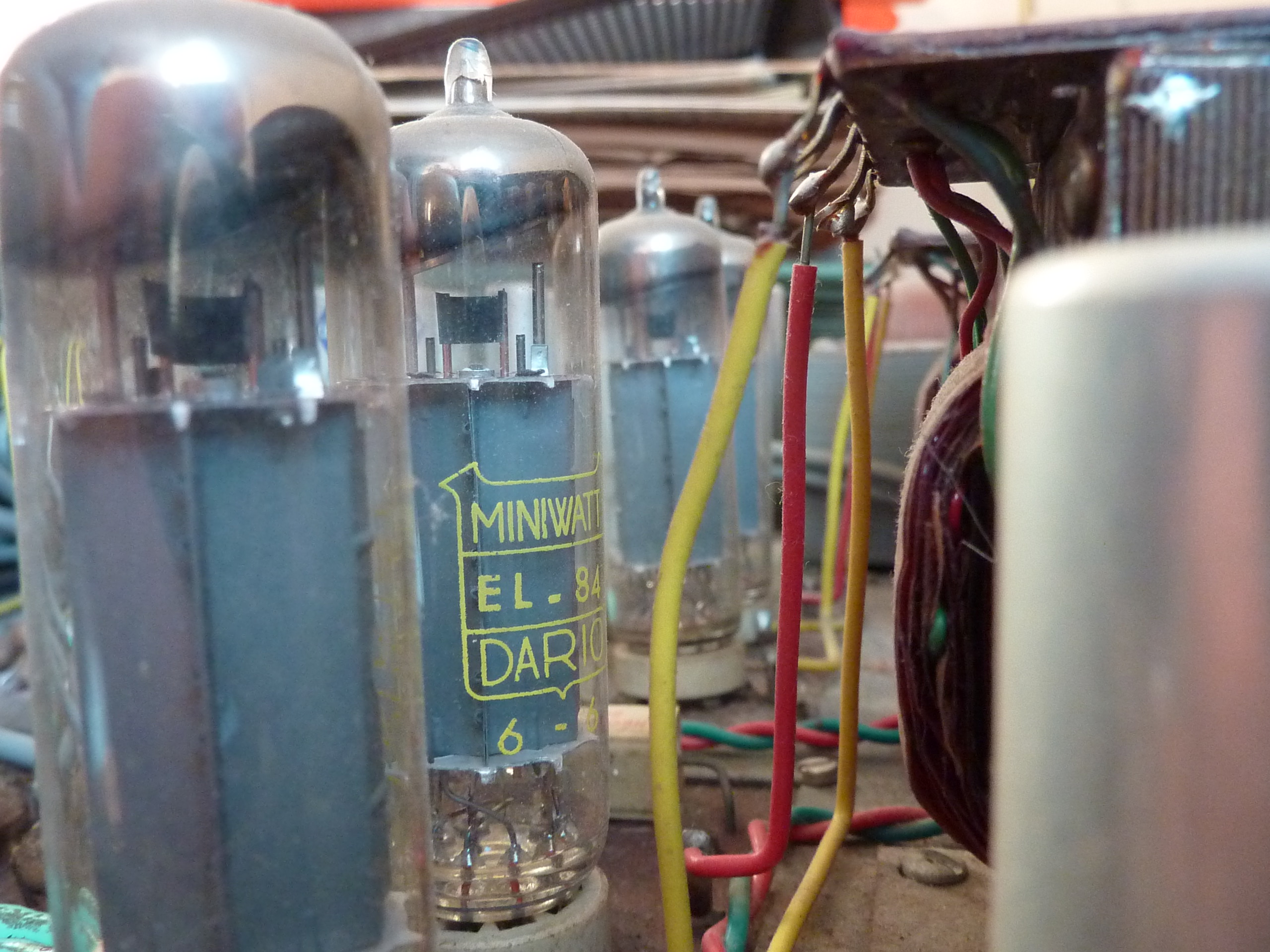

C'est étonnant, les tubes EL84 sont câblés en pentodes classiques avec la grille écran G2 reliée au +HT.
Les transfos de sortie Supersonic W8 possèdent des prises d'écran prévues pour un câblage en ultralinéaire.
Comme il n'y a que deux fils à ajouter sur chaque canal (et deux pistes à couper sur le circuit imprimé), ça vaudrait peut-être le coup d'essayer la câblage UL qui tient mieux les HP de grave que le montage pentode.

Patrice

Rendering Error in layout BBCode/Image: Property "url" is not defined in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/system/layouts/bbcode/image/unauthorised.php on line 14
Layout was rendered in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/blue_eagle/html/topic/default_message.php on line 54
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli CIBOT à tube Stéréo 2x10watt 17 Mai 2017 08:58 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

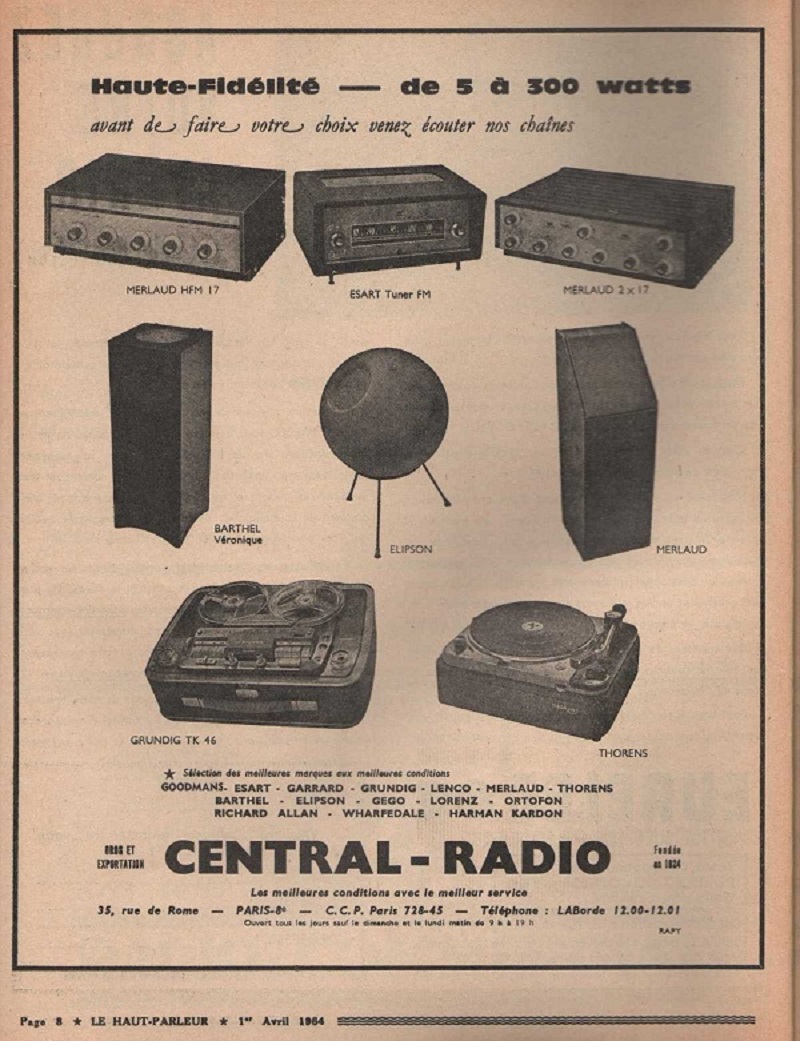

Souvenirs souvenirs... J'avais monté le même en Merlaud en 1967 . Mon premier ampli. Central Radio . Aucune photo du mien.

un lien (tant qu'il fonctionne):
www.audiovintage.fr/leforum/viewtopic.php?t=1583

Un autre:
www.tsf-radio.org/forum/forum.php?show=192228




listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 21 Mai 2017 08:42 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli CIBOT à tube Stéréo 2x10watt 19 Mai 2017 12:58 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui merlaud faisaient les mêmes en 2 X 8w ou 2x 10w

Par contre ton premier lien doit être un 2 x15w, c'est d'autres tubes ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli CIBOT à tube Stéréo 2x10watt 20 Mai 2017 21:02 #5

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Plutôt sympa ces amplis.
On en voit passé sur LBC parfois.
Et ça sonne comment /?/
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli CIBOT à tube Stéréo 2x10watt 21 Mai 2017 08:25 #6

  • erik
  • Portrait de erik
  • Hors Ligne
  • Membre actif
  • Messages : 186
  • Points : 205
  • Karma: 1
Hep, j'oubliais, tu t'es servi où pour les composants /?/
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli CIBOT à tube Stéréo 2x10watt 21 Mai 2017 15:03 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ça marche bien, comme un bon petit ampli à lampe.
Techniquement, les transfo de sorti sont bon et suffisamment "gros" pour passer les 10watt avec un peu de grave.
Il faut biensur avoir des enceintes avec un bon rendement, faut oublie les enceintes gourmandes ;)

Pour les composants, je ne sais plus c'était en 2013... Les condo noirs devaient être des JJ, et pour le reste du MKP dès que c'est possible.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli CIBOT à tube Stéréo 2x10watt 16 Jui 2017 22:39 #8

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
Tu la marié avec quelles enceintes
Belle époque ces amplis
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli Cibot à tube Stéréo 2x10watt 17 Jui 2017 15:31 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A cet époque, j'avais JMLab 29ti, Jbl L26, Siare sigma 200, boule elipson,..... je ne sais plu trop.... :mrgreen:
J'ai encore l'ampli, mais il n'est actuellement pas branché.
Dernière édition: 28 Mar 2018 19:08 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli Cibot à tube Stéréo 2x10watt 13 Avr 2021 16:56 #10

  • lolo6990
  • Portrait de lolo6990
  • Hors Ligne
  • Petit nouveau
  • Messages : 26
  • Points : 29
  • Karma: 0
Bonjour

Je viens sur ce forum avec qq années de retard, mais serait-il possible d'avoir des photos de l'intérieur de l'ampli une fois changé les différents composants, pour voir comment c'est arrangé en remplacement des anciens?
J'ai une version "KIT" de cet ampli, avec certaines modifications, j'essaie de le remettre à niveau et donc je seras intéressé par les détails de la restauration décrite ci-dessus.

Merci d'avance et bonne journée à vous!
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli Cibot à tube Stéréo 2x10watt 25 Avr 2021 07:36 #11

  • lolo6990
  • Portrait de lolo6990
  • Hors Ligne
  • Petit nouveau
  • Messages : 26
  • Points : 29
  • Karma: 0
Bonjour

Un peu bête, mais finalement, une recherche Youtube m'a permis de voir la petite vidéo qui allait bien
Cibot Youtube
