SUJET : P-Clément DRS-L7-B / sur / Schlumberger TD 221

P-Clément DRS-L7-B / sur / Schlumberger TD 221 13 Aoû 2019 13:57 #1

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Début d'étude de la TD 221, évaluation des travaux, recherche de docs, lister les pièces à changer ou à trouver...

La platine est une Pierre Clément modèle DRS L7 B.
- Pourquoi DRS?
- L7 c'est le bras, et B est sans doute pour le bras long, c'est un 11" ( exactement 10.6", longueur effective 270mm, longueur total 330mm).


Donnée Schlumberger :

Plateau de 300mm pour 2,5kg
Sur plateau de 310mm pour 0,250g
Fluctuation <+-0.2%
Disque utilisable jusqu'à 41cm de diamètre, donc les 16".

Condition de démarrage : mise en vitesse de disque sur l’angle de 45°, soit en 33tr : 0.25s

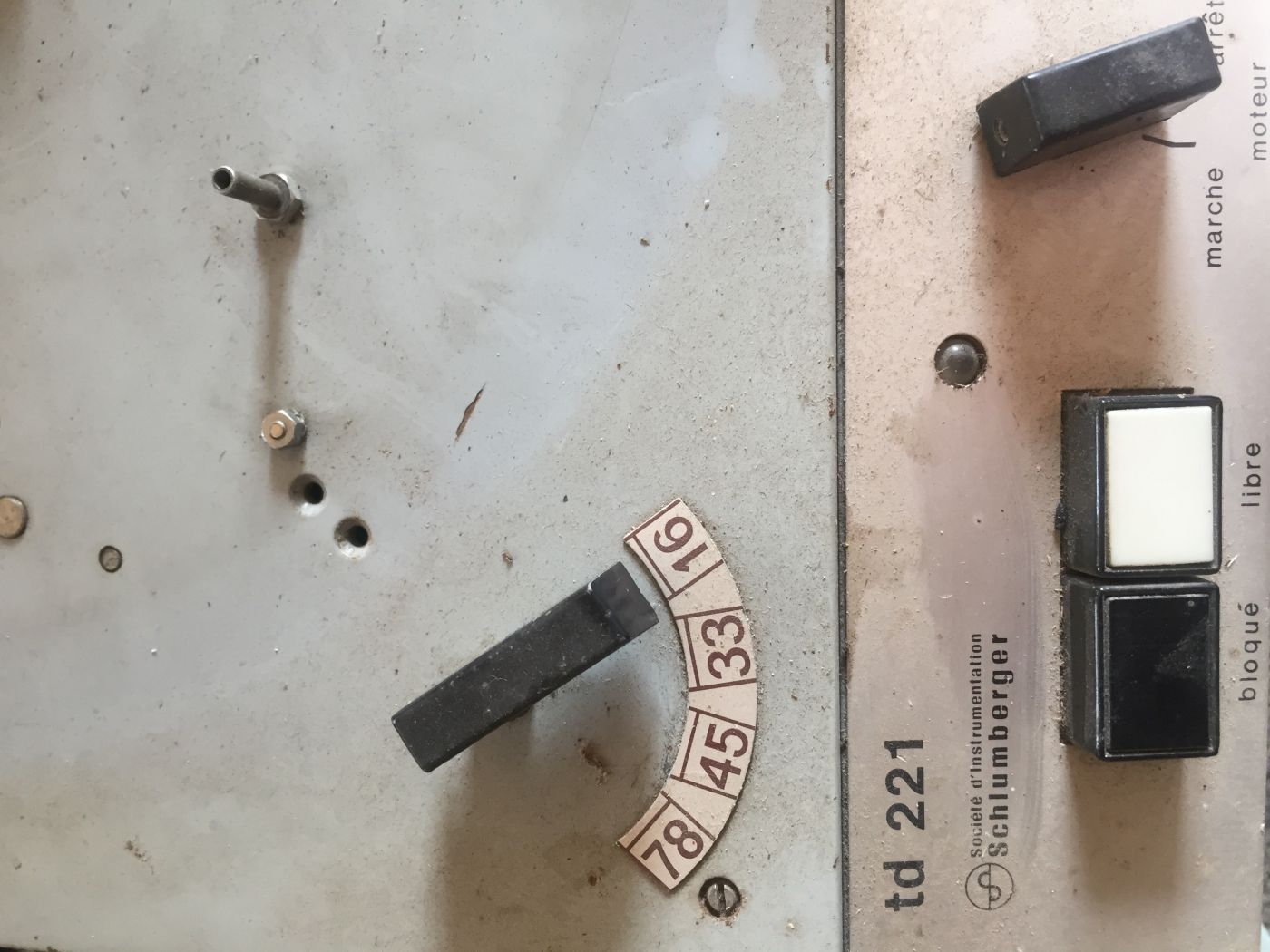

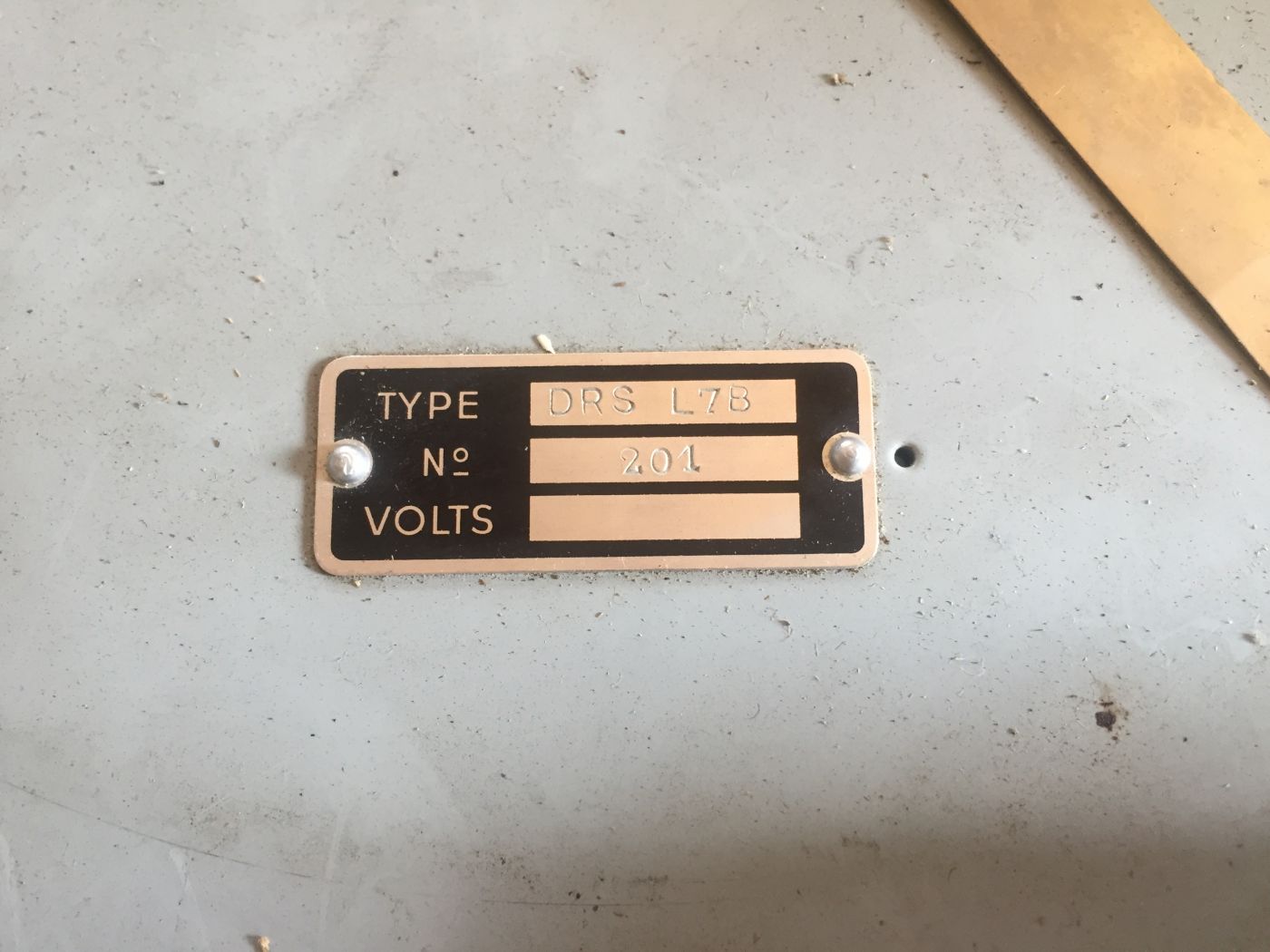

Plaque signalétique sous le plateau.

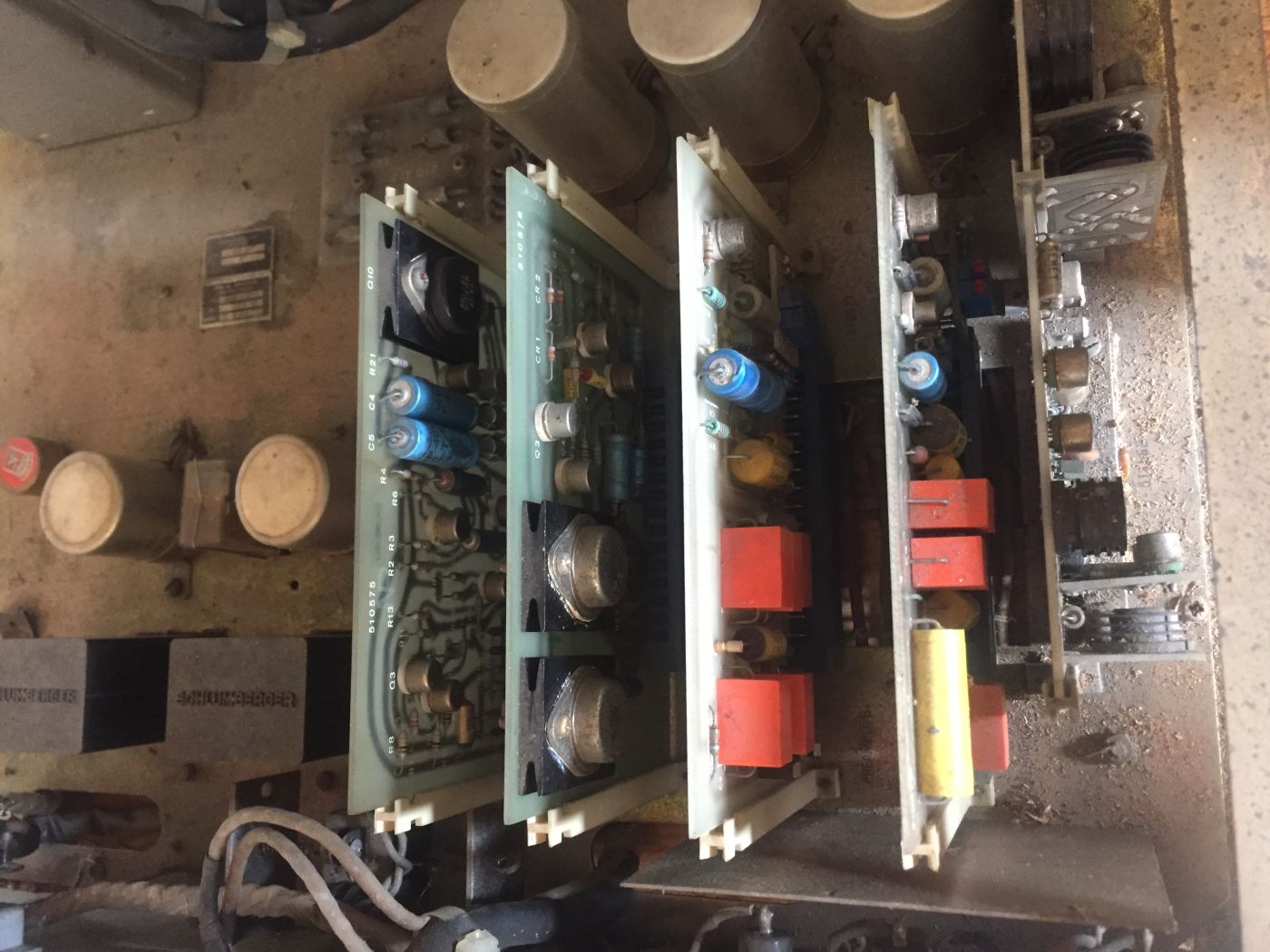

A l'intérieur, pas moins de 7 cartes, et un HP pour une écoute direct.

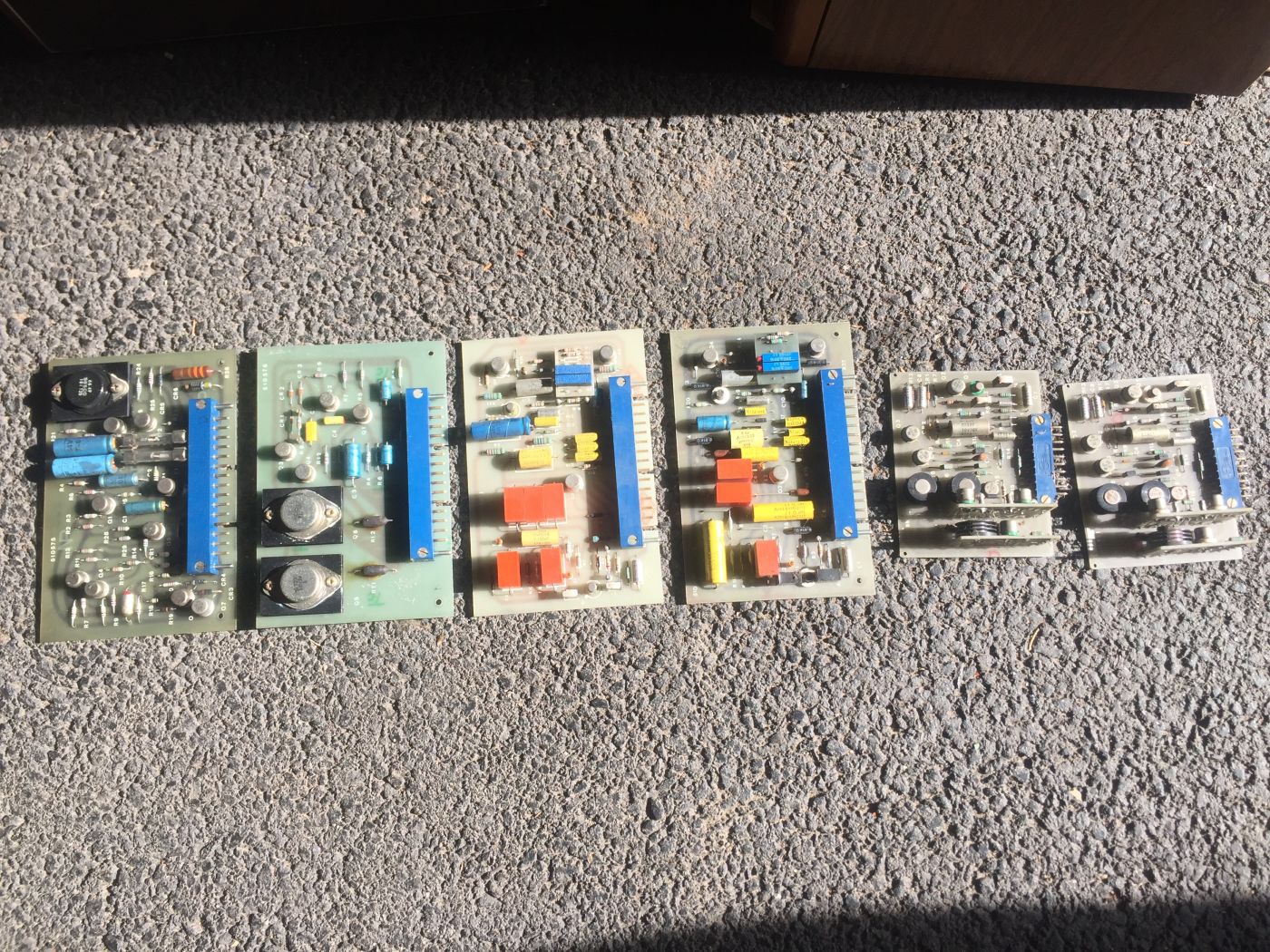

Les cartes de droite à gauche :
- carte d'alimentation et de régulation
- carte ampli de repérage (donc pour le HP en façade)
- carte préampli correcteur version A
- carte préampli correcteur version B (ref différente, mais très ressemblant, il faut que je vérifie si c'est le même schéma)
- 2 x carte ampli de sortie identique pour la stéréo
- la 7ème petite carte qui n'est pas en photo c'est le diode de redressement des alimentations.





La suite à venir....
Dernière édition: 14 Aoû 2019 22:16 par Le bleu.
