SUJET : Restauration Pierre Clément H3 L5

Restauration Pierre Clément H3 L5 20 Nov 2022 08:51 #1

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Bonjour,
J'attendais d'en savoir davantage sur les differents modèles de platines Pierre Clément avant de poster sur celle que je suis en train de retaper....
Et puis, je l'avais promis à le Bleu !!



Modèle H3 L5 (apparemment), achetée dans une brocante, dans un état correct, il y a de cela une dizaine d'années et en attente que l'on s'intéresse à elle :wink:
C'est fait ! :ok:
Il s'agit du modèle doté du préamplificateur à tubes avec les correcteurs pour les courbes de grave et aïgus. Celle-ci a été récupérée avec deux têtes de lecture : une rouge pour les microsillons et une grise pour les 78 tours....
Le travail a commencé par un dépoussièrage rapide, d'un nettoyage plus approfondi du palier du plateau, ce dernier étant bien englué dans de vieilles huiles figées ainsi que la fabrication de 4 piétements en métal ( la platine devait être d'origine intégrée dans une plinthe) afin qu'elle tienne debout et ait ainsi meilleure allure :cool:
Je vous ferai part d'autres évolutions dans quelques jours avec, inévitablement, des questions à la clé...
Pour information, j'ai récemment posté sur le sujet sur LS3/2a et quelques forumeurs ont déjà répondu vis à vis de certains aspects de la platine...
Bernard
Dernière édition: 20 Nov 2022 08:53 par bouloud38.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 20 Nov 2022 20:42 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Cool une de plus :banana:

C'est donc une 3 vitesses ? ( =>H3)

Pour le bras L5 ou L6... quelles sont les différences?
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 20 Nov 2022 23:37 #3

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Ce ne serait pas plutôt toi le spécialiste :ok:
voir à ce propos dans platines Clément le sujet : platines Pierre Clement (tous modèles) ouvert le 15/08/2019 par le Bleu :;)
L5 ou L6: les bras ont la forme d'une tourelle de char (dixit le Bleu) mais le peu que je sache, concernant cette platine, est qu'elle n'a pas de poids (en plomb?) à l'arrière de la "tourelle" comme sur la photo que tu présentes dans ton post, mais uniquement un petite tige filetée avec un écrou que l'on peut serrer à la main (pour rajouter un poids?)
Je mettrai d'autres photos prochainement...
Bernard
Dernière édition: 21 Nov 2022 08:55 par bouloud38.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 21 Nov 2022 08:45 #4

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
Elles sont vraiment désirables ces platines Clément !
10 ans d’attente ! Quelle patience…
Le préampli va subir une révision ? Tu as des photos ?
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 21 Nov 2022 09:38 #5

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Merci pour ton retour,
Concernant le préampli de la Clément H3L5, je ne sais pas encore quelle va être la démarche entreprise car je ne possède pas et donc n'écoute pas de disques mono ?,?!/
J'ai réalisé des tests sur des microsillons avec la cellule "rouge" , ceux-ci sont assez satisfaisants mais quid de l'état de cette cellule, de ce qu'elle est capable de restituer au final sans passer par une rénovation préalable ??
Mais comme tu le précises, elles sont bien désirables et j'avoue que la qualité de construction ainsi que l'esthétique de l'objet amènent à s'y intéresser :cool:
Voilà ce qu'écrit un autre possesseur de platine Clément préamplifiée :
Clément n'était pas connu pour la qualité de ses préamplis et ces derniers ont été souvent shuntés...la "gestion de courbes" chez Clément est assez "rustique"... c'était, comme les Schlumberger, pour diffuser sur la radio avec une restitution en terme de qualité... de radio des années 50-60
Et, en effet, sur mon appareil: le préampli est shunté...
Après quelques compléments d'information glanés à G et à D pour les différentes commandes en facade : les deux boutons situés en bas de la platine sont dédiés au réglage des courbes d'égalisation (RIAA, COLUMBIA, AES, DECCA,HMV, NAS ou CCIR en fonction des éditeurs d'avant 1955/58). On retrouve toute cette littérature, sur notre forum, dans les différents posts concernant les platines Clément ...Merci à ceux qui l'ont alimenté (_-_)
Quant au bouton qui se trouve près de la plaque constructeur, c'est un potentiomètre permettant d'adapter le niveau de sortie du préampli. Il est doté d'une position marche arrêt autorisant l'alimentation du moteur, ce dernier démarrant par l'action du bras en direction du plateau, via un contact au mercure qui se déclenche lors de ce mouvement. Bien vu !
Quelques photos de la platine à venir, après un nettoyage plus approfondi *ttg>
Bernard
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 21 Nov 2022 23:05 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
bouloud38 écrit:
Ce ne serait pas plutôt toi le spécialiste :ok:
voir à ce propos dans platines Clément le sujet : platines Pierre Clement (tous modèles) ouvert le 15/08/2019 par le Bleu :;)
L5 ou L6: les bras ont la forme d'une tourelle de char (dixit le Bleu)


:-)))
Pfeuuu, mais j'ai un doute et je ne me rappelle plus la différence entre L5 et L6.... ;:)
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 21 Nov 2022 23:12 #7

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Bonsoir,

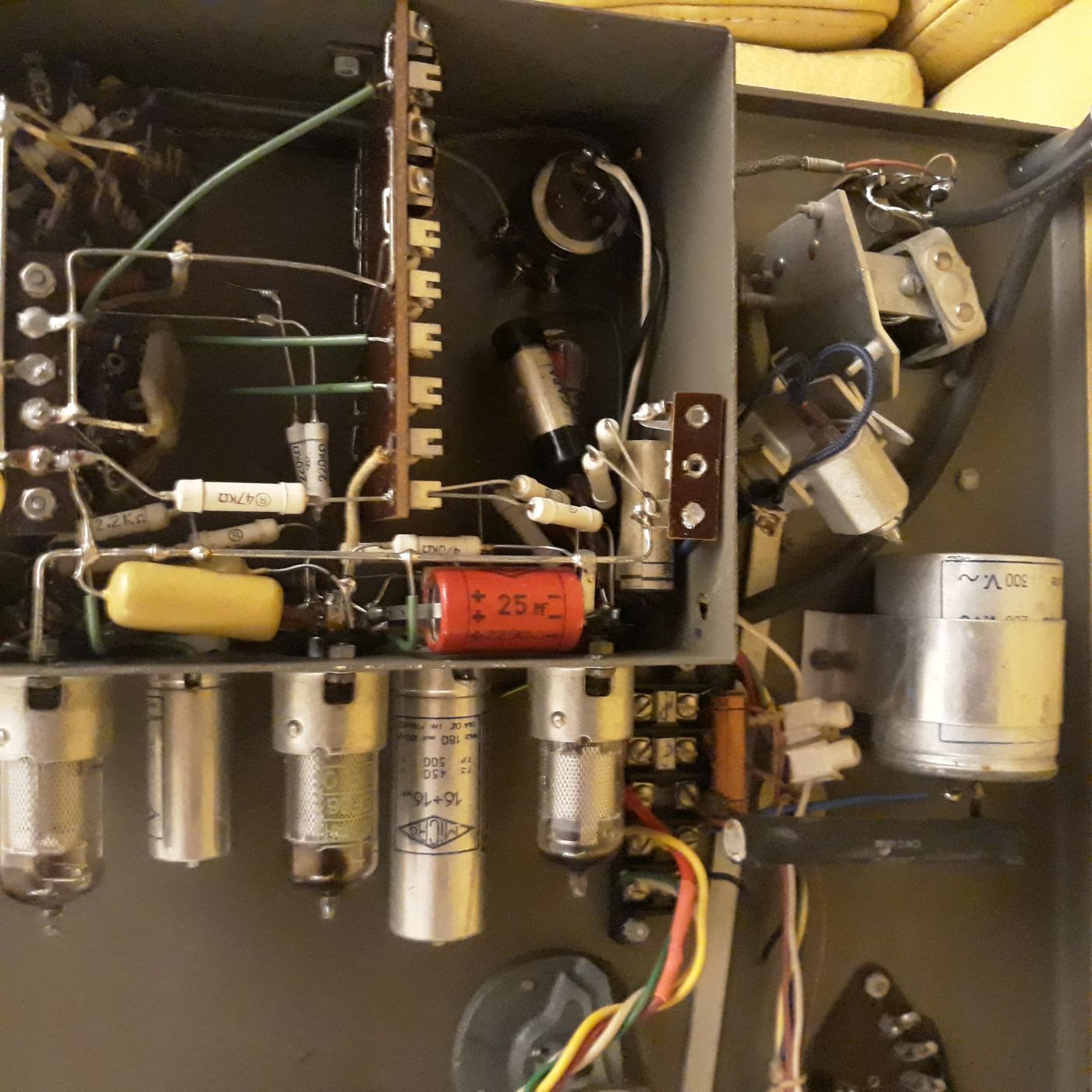

Aidé par un forumeur LS3/5a, j'ai le schéma du préampli de la H3L5 qui montre les 3 x EF40 dans le circuit correspondant à celui présent dans l'appareil que je souhaite remettre en état ...




En recherchant de mon côté pour ce qui est des équivalences dans les tubes, on trouve l'EF86 qui a pris la suite de l'EF40 et la platine en question est bien équipé de 3 x EF86 dont celle de sortie qui doit être montée en triode....
L'article précise qu'il s'agit d'un préamplificateur-correcteur et il est donc possible d'attaquer directement un amplificateur à partir de la sortie du préampli. Aussi, sachant que les cellules Clement sortent un haut niveau (environ 20 mV), et en "supposant" que le préampli Clément ait un gain de 40 ( pas de précision dans l'article), on serait sur 800 mV en sortie ce qui parait acceptable en terme de niveau pour réaliser ce type de branchement ! U°)
Actuellement, la sortie de la cellule ( sur la platine, qui a été un peu "bidouillée") ne passe pas par le préampli, ce dernier a été "shunté" et je fonctionne comme cela (en test) sur une entrée haut niveau d'un Nytech qui a apparemment une bonne sensibilité d'entrée et le résultat (sur microsillon), tant en terme de niveau que de musicalité est tout à fait correct...
A moi de retrouver où reconnecter la câble mono en sortie du dernier tube afin de pouvoir attaquer directement un amplificateur ....
Bernard
Pièces jointes :
Dernière édition: 21 Nov 2022 23:16 par bouloud38.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 21 Nov 2022 23:40 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Des beaux condo goudron tout neuf *;:>;

Elle a l'air bien propre cette platine.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 22 Nov 2022 09:11 #9

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Pour le Bleu et.... les autres forumeurs :cool:

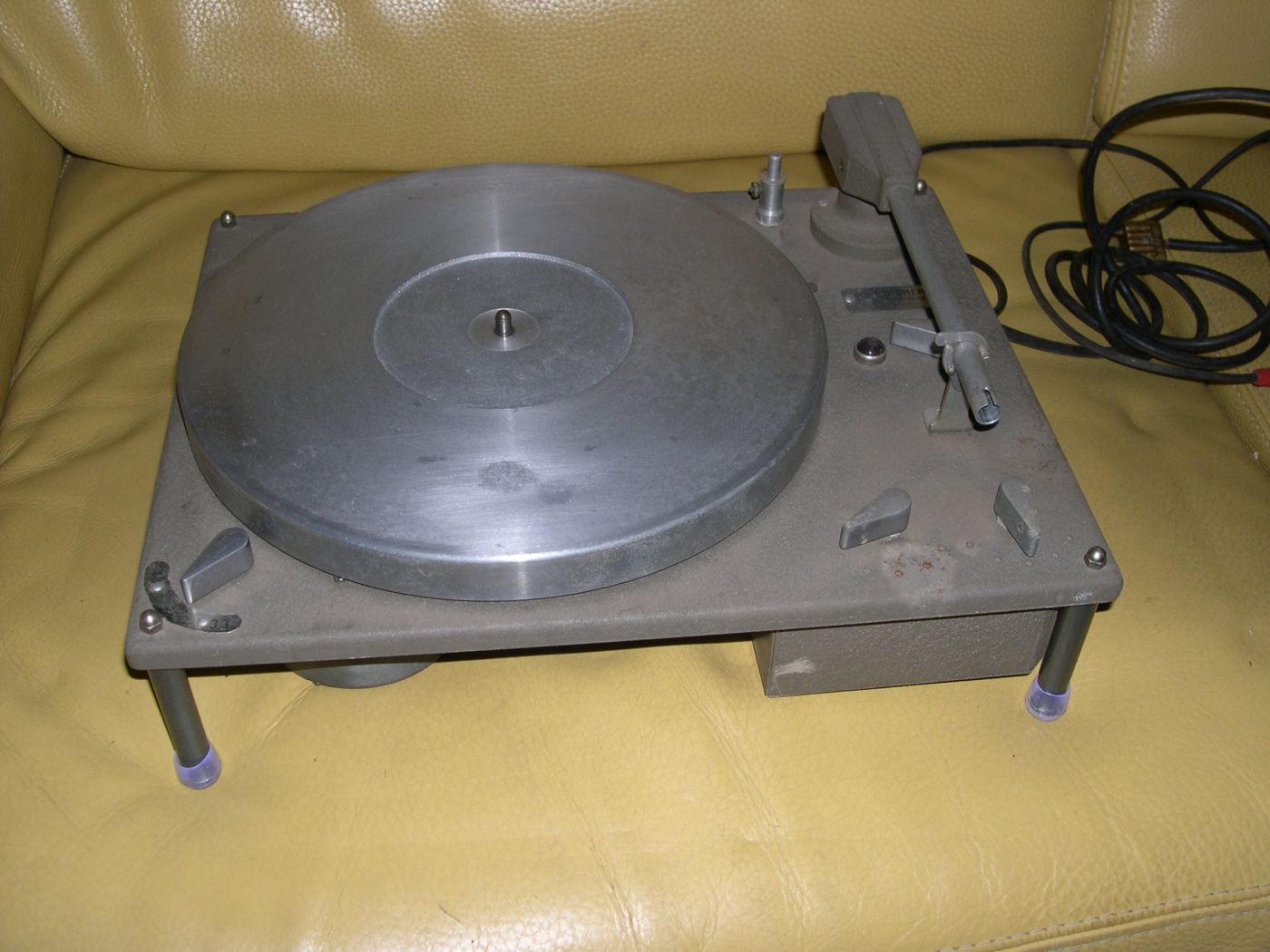

la platine nue....

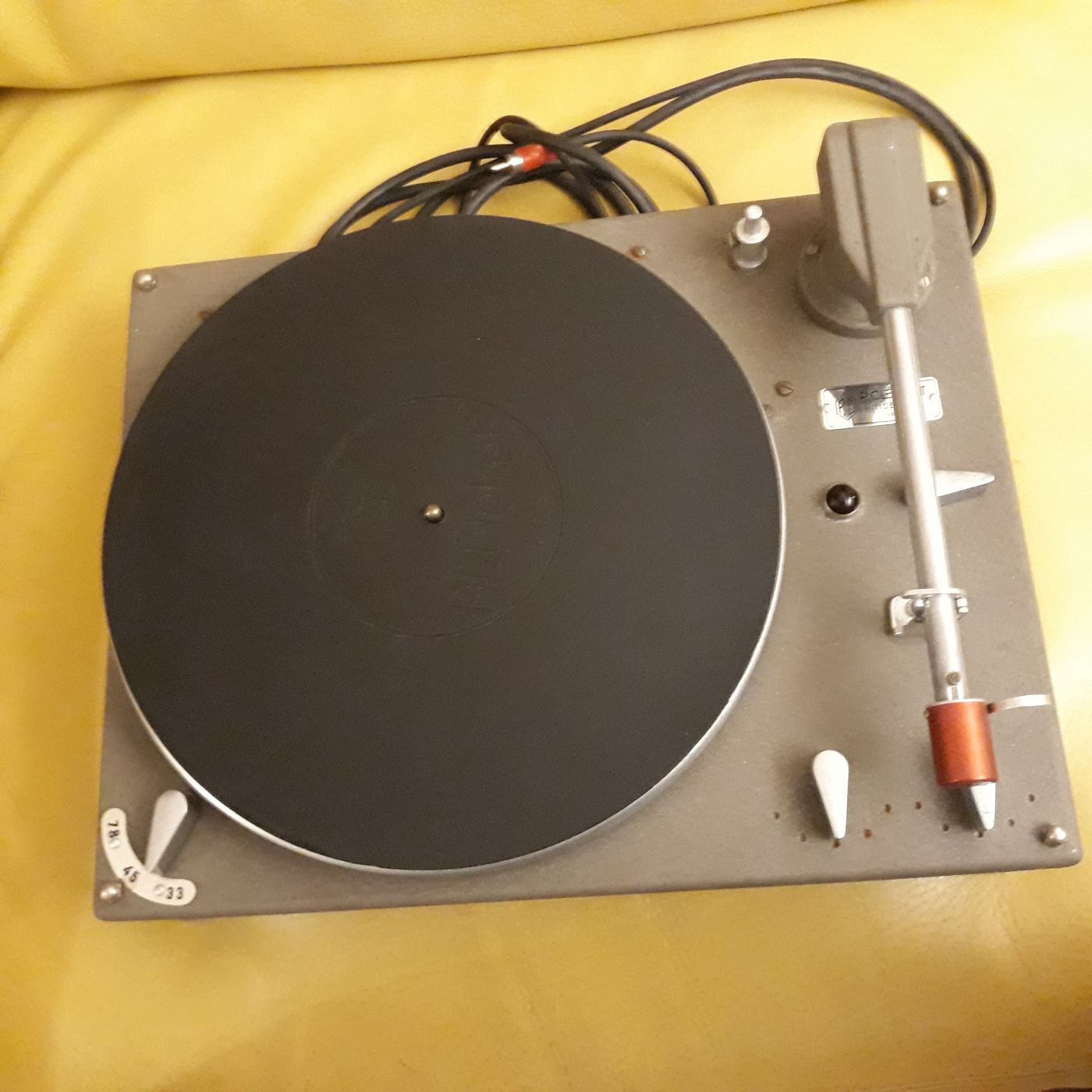

avec le couvre plateau....;

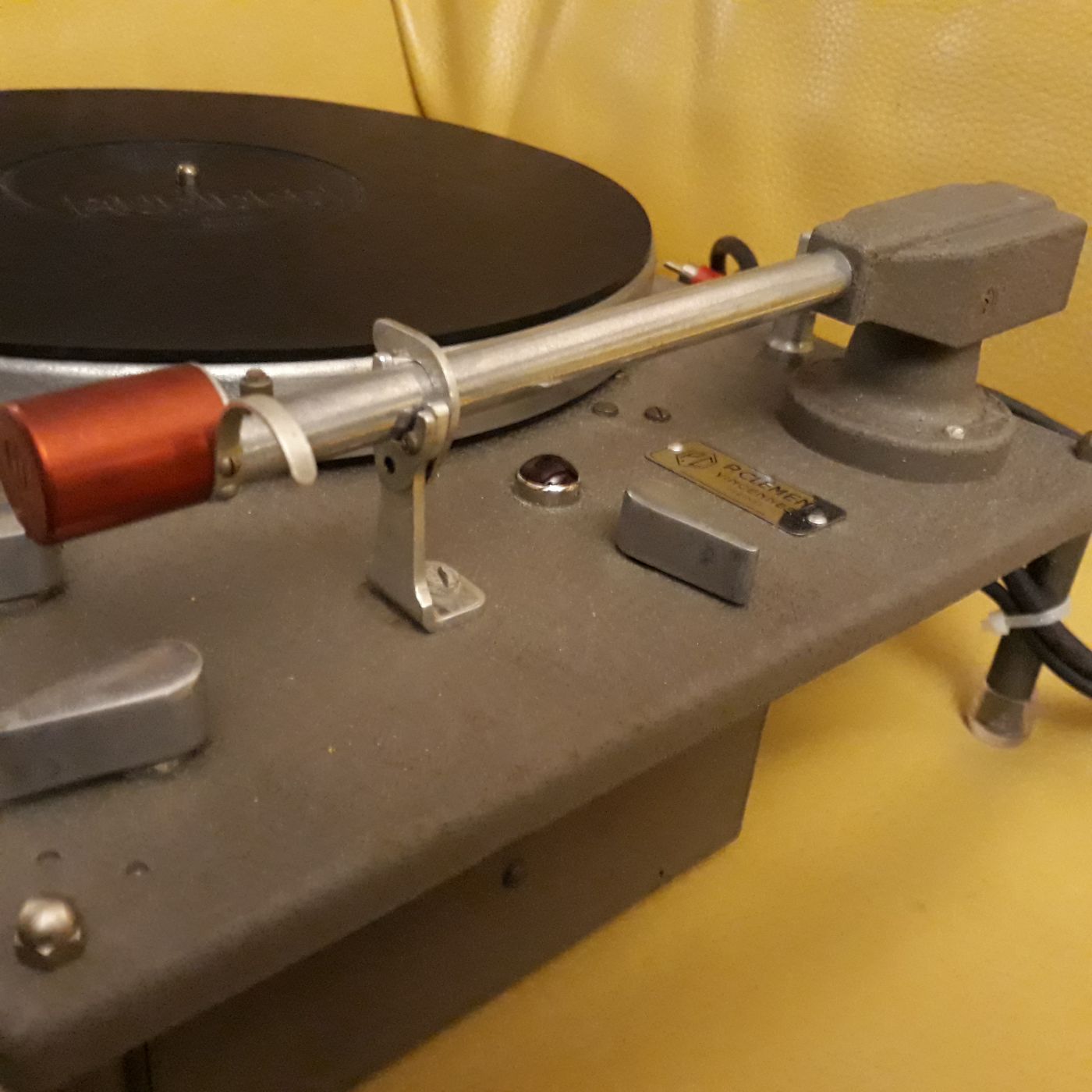

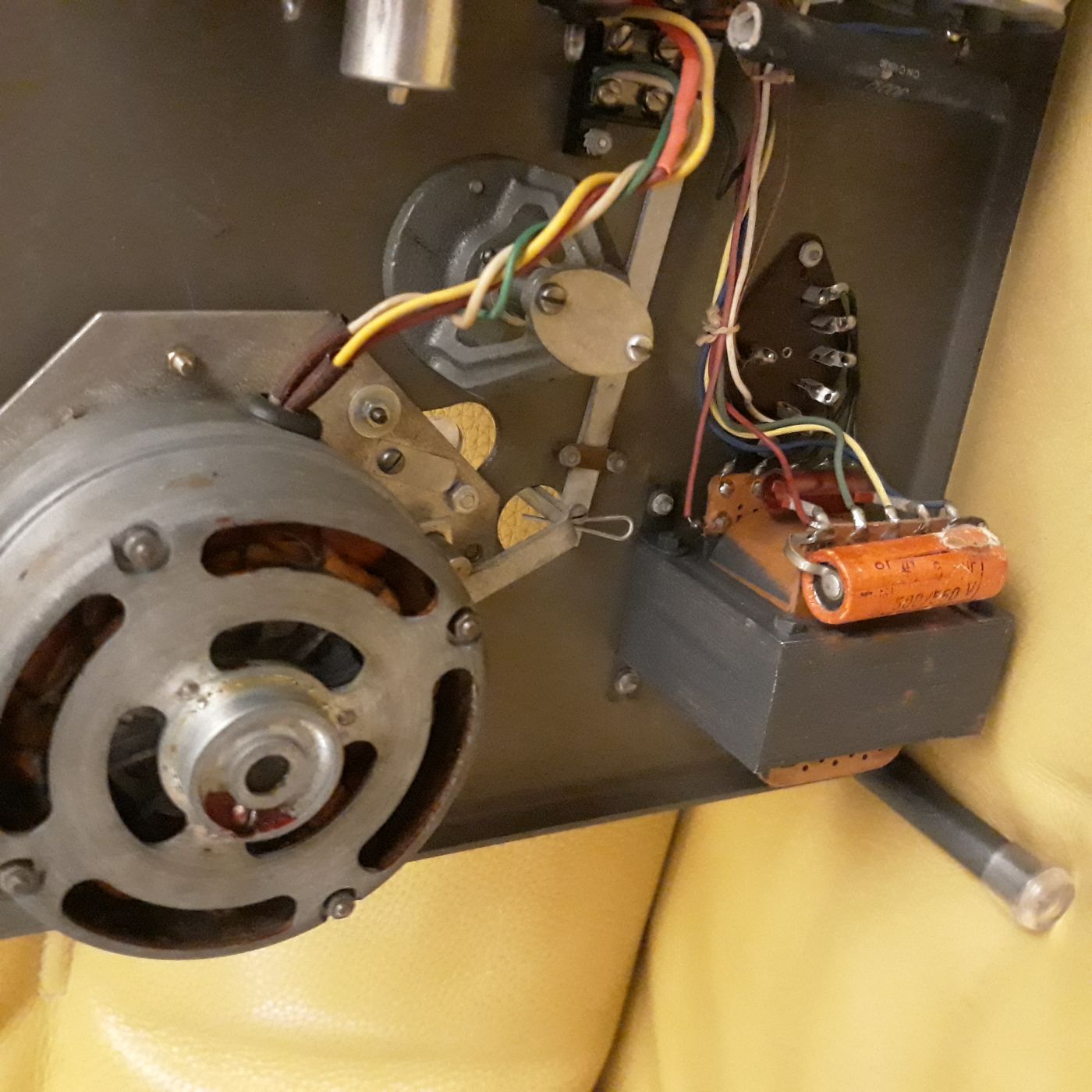

les autres détails de la Clément....


le galet relativement en bon état....;


Ce modèle parle-t'il à quelqu'un ?
Bernard
Dernière édition: 22 Nov 2022 09:19 par bouloud38.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 23 Nov 2022 14:03 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
bouloud38 écrit:
Ce modèle parle-t'il à quelqu'un ?
Bernard


Oui bien sur, j'ai quasiment la même, en 4 vitesses et sans le prié.... mais surtout, je n'ai aucune cellule PC :cry: :cry:

une est et l'autre est ici

Les miennes ont une petite plaque du constructeur sous le plateau, je vois que la tienne n'en a pas... pourquoi?
Dernière édition: 23 Nov 2022 14:05 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 23 Nov 2022 14:30 #11

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Bien observé, le Bleu (yess)
Je n'ai pas de réponse à ta question en ce qui concerne la plaque ?,?!/
Oubli ? prototype? vol du patrimoine national ? tout est possible...
Plus sérieusement, je n'en ai aucune idée....
Concernant les condensateurs, des idées quant à la priorité de remplacement de certains d'entre eux en plus de ceux au papier goudron ?
Bernard
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 23 Nov 2022 16:53 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Ils sont tous un peu hors d'age...
Les goudrons, moi je changerai.
Le rouge, je changerai aussi, les quelques un que j'ai eu étaient HS
Les alu... une chance sur deux... à reconditionner et à mesurer (ou sinon, les ouvrir et mettre des modernes dedans pour garder le look.)
Les modèles marron/moutarde, en général ils tiennent bien.
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 23 Nov 2022 17:12 #13

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Donc , ce n'est pas comme le whisky ou la Chartreuse, l'histoire du hors d'âge s§s,
La piste à laquelle tu fais référence, est-ce celle-ci ?
www.radioman33.com/pages/mes-constructio...-papier-goudron.html
Si oui, comme j'ai déjà dépassé le cap des 70 années, il m'en faudra combien de supplémentaires pour arriver au bout de la tâche ? k;)
Au final, peut-être aller au plus court *;:>;
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 23 Nov 2022 18:07 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Superbe boulot pour une RESTORATION!! mais on est pas obligé d'en arriver là, c'est bien sur au choix de chacun :ok: ..
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 24 Nov 2022 11:27 #15

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Bonjour,
le Bleu ne va pas aimer car il court après ces éléments... mais tant pis, je vais vous parler d'une des deux cellules Clement dont je dispose, en l'occurence la rouge...
C'est donc une microsillon mais, quand je mets le bras sur le disque, une fois sur deux, le bras glisse sur ce dernier comme si le poids de l'ensemble bras-cellule était insuffisant...
N'ayant pas d'appareil pour effectuer la pesée du VTF, se peut-il que le poids recommandé (3 à 3,5 gr, il me semble) soit insuffisant? ou une histoire d'état de la pointe? ou autre, sachant que, si j'ai bien compris, il n'y a pas de possibilité de réglage car les cellules ont un poids intégré qui permet d'obtenir approximativement le bon VTF .
Pour étayer mon propos, deux clichés de la rouge ouverte:



Merci d'avance pour vos éclairages
Bernard
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 24 Nov 2022 22:26 #16

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77516
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
bouloud38 écrit:
Bonjour,
le Bleu ne va pas aimer car il court après ces éléments... mais tant pis, je vais vous parler d'une des deux cellules Clement dont je dispose, en l'occurence la rouge...
C'est donc une microsillon mais, quand je mets le bras sur le disque, une fois sur deux, le bras glisse sur ce dernier comme si le poids de l'ensemble bras-cellule était insuffisant...


Le bras qui glisse vers le centre, c'est le défaut "classique" d'un diamant HS, usée... ou une moumoute de poils sous le diamant, ou un défaut de poids, mais comme ici le poids est fixe, cela ne devrait pas être la cause.

Et merci pour les photo de détail, c'est super intéressant, des beaux gros plan !!!

oups je voulais aussi te dire qu'elle était HS, c'est cuit, poubelle,.... je te file mon adresse pour le recyclage?? :roll:

:mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 24 Nov 2022 23:31 #17

  • bouloud38
  • Portrait de bouloud38
  • Hors Ligne
  • Membre actif
  • Messages : 181
  • Remerciements reçus 9
  • Points : 187
  • Karma: 0
Bonsoir,
C'est certain qu'une rénovation ne serait pas un luxe, rien qu'au vu des parties "molles" , censées entourer le porte-pointe et qui ont disparues ?-|
Et ...merci de m'avoir rappelé qu'il existe toujours, en cas d'égarement de ma part, la possibilité de te contacter par MP, le Bleu na:/,
Bernard
L'administrateur a désactivé l'accès en écriture pour le public.

Restauration Pierre Clément H3 L5 25 Nov 2022 12:43 #18

  • worms87
  • Portrait de worms87
  • Hors Ligne
  • Membre actif
  • Messages : 101
  • Remerciements reçus 1
  • Points : 122
  • Karma: 0
La force recommande est de 6,5 grammes
Quand tu as un doute il n'y a pas de doute....
