SUJET : [301] Ma 301 avec sa nouvelle robe

[301] Ma 301 avec sa nouvelle robe 12 Oct 2018 17:51 #19

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
Merci à vous tous , :banana2:
Pierrot62
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 12 Oct 2018 22:20 #20

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77784
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
top !! ça lui va super bien, bravo.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 12 Oct 2018 22:59 #21

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Esthétiquement, y a rien à dire, la 301 (sans strobo) enterre la 401, quelque soit la présentation.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 13 Oct 2018 16:37 #22

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
Merci à tous !!! :banana2:
Pierrot62
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 17 Oct 2018 14:24 #23

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3258
  • Remerciements reçus 57
  • Points : 15237
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Très réussi , très pro.
Je n'ai pas trouvé la rescription de la construction du socle. Ca m'intéresse .

Pourquoi n'as-tu pas mis le porte cellule SME ? Trop léger pour la SL15 ? Celui que je vois me parait "un peu basique" non ?

Ortofon SL15 MKII : j'étais tenté par une actuellement en vente sur le Vert , modifiée par Anamightysound.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 17 Oct 2018 15:18 #24

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
Salut Thierry,

Le socle , je me suis inspiré du matos réalisé par "SMD Acoustic"

Le porte-cellule est un modèle Audio-Technica qui est réglable je vais essayer de prendre une photo de plus près ( modèle LS 12) de façon que tu puisses mieux te rendre compte .

La cellule est une DL 103
Pierrot62
Dernière édition: 17 Oct 2018 15:19 par Pierrot62.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 17 Oct 2018 15:33 #25

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0

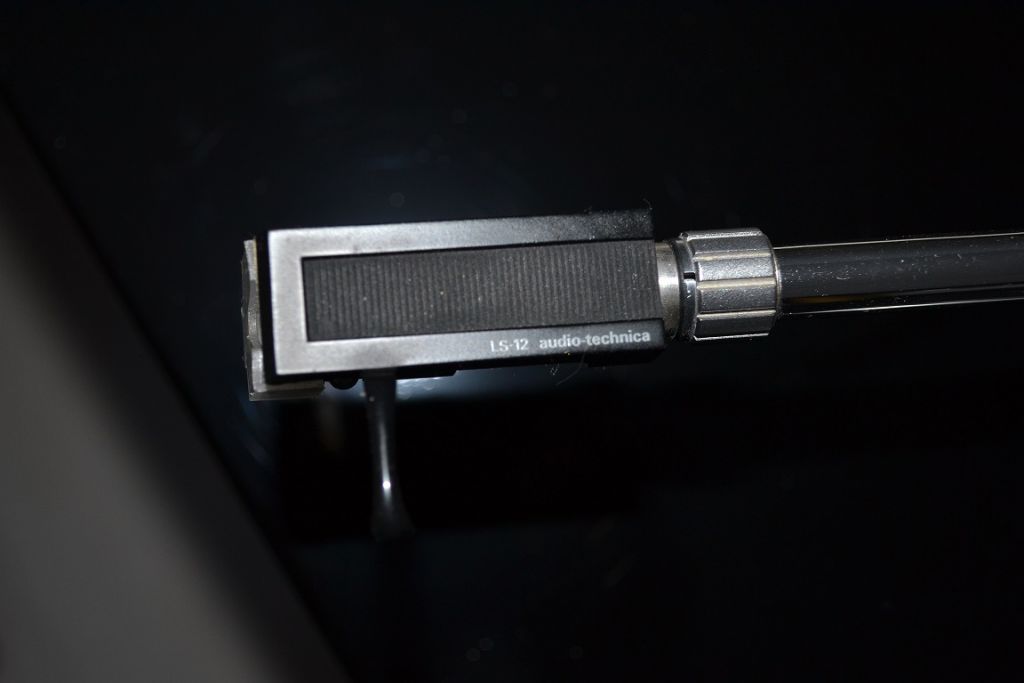

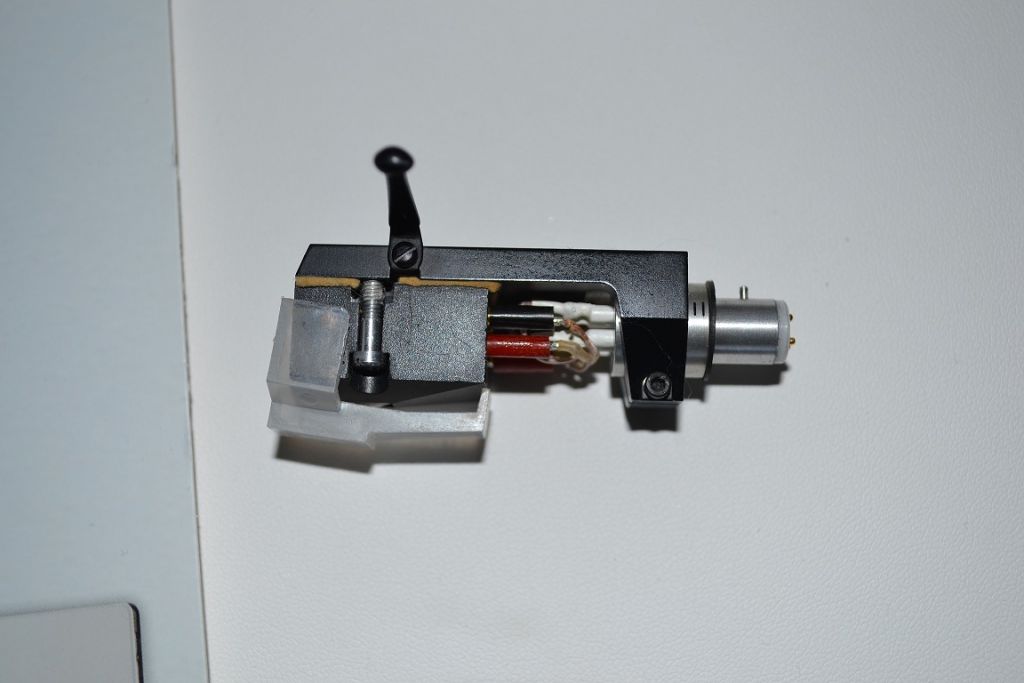

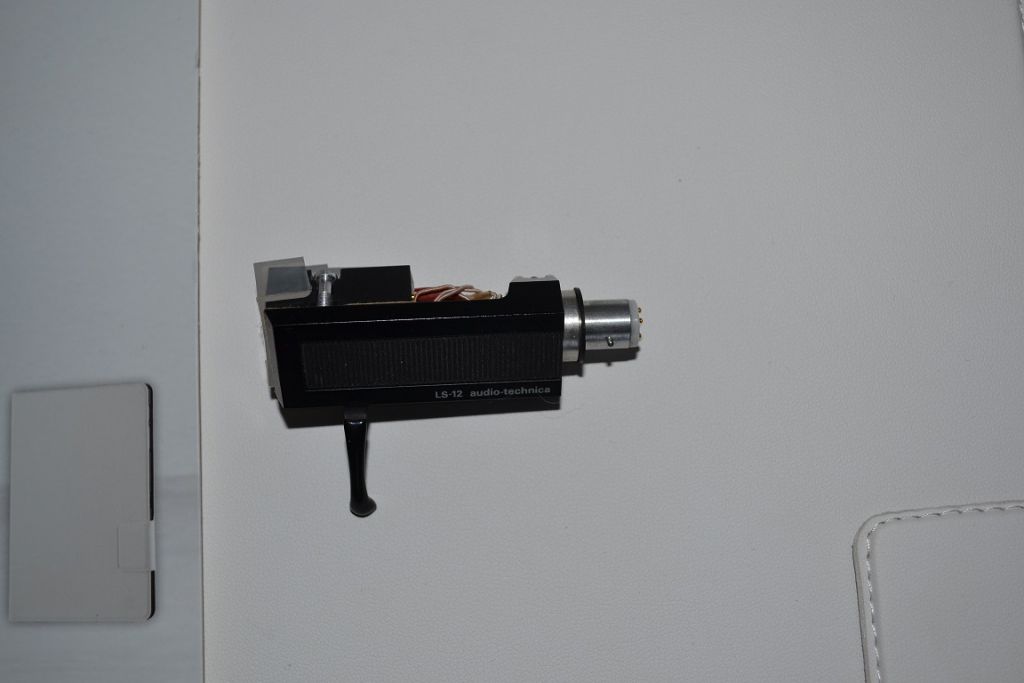

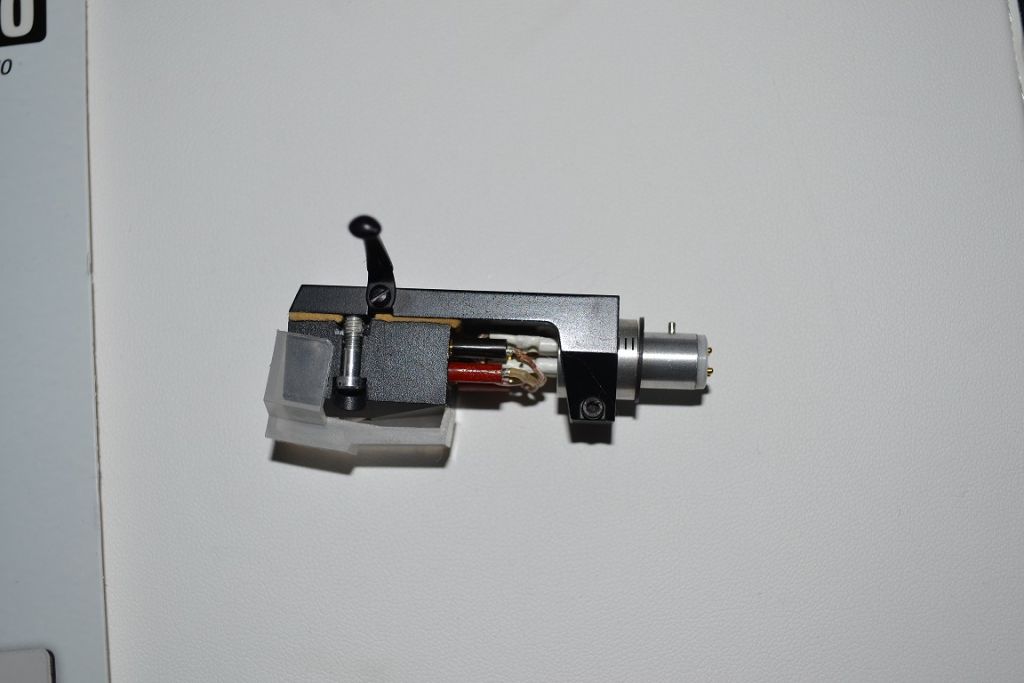

Comme promis photo de détail du porte-cellule qui est réglable dans tous les sens , moi je trouve qu'il est bien mieux adapté à la 103 que le porte-cellule SME
Pièces jointes :
Pierrot62
Dernière édition: 17 Oct 2018 15:35 par Pierrot62.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 17 Oct 2018 16:01 #26

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
Thierry pour avoir une idée de la conception du chassis voir :http://thorens.idler.vraiforum.com/t1920-Ma-Garrard-301.htm

si tu as besoin d'autres renseignements je rest dispo .
Pierrot62
Dernière édition: 17 Oct 2018 16:01 par Pierrot62.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 17 Oct 2018 19:49 #27

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Dans mon coin, j'avais longuement pensé aux socles (en général), et j'en était venu à la conclusion que ce genre de socle lourd, mais ouvert est ce qui me semble être le mieux.

Assez dense pour absorber les éventuelles vibration et ouvert pour ne pas propager les éventuelles vibrations.

C'est top, je trouve.
Dernière édition: 17 Oct 2018 19:50 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: Pierrot62

[301] Ma 301 avec sa nouvelle robe 17 Oct 2018 20:54 #28

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3258
  • Remerciements reçus 57
  • Points : 15237
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci Pierrot, je visais le porte cellule de ton 1er message.
Socle : ce sont les entretoises qui m'intéressent. Quoi, comment, ou ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 17 Oct 2018 21:03 #29

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
ThierryN écrit:
Socle : ce sont les entretoises qui m'intéressent. Quoi, comment, ou ?

tu as les réponses dans le lien plus haut :
Pierrot62 écrit:
Thierry pour avoir une idée de la conception du chassis voir :http://thorens.idler.vraiforum.com/t1920-Ma-Garrard-301.htm.
Dernière édition: 17 Oct 2018 21:04 par Musico.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 18 Oct 2018 07:01 #30

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.


Thierry ,
ci-joint un schéma du montage des pieds , ceux ci sont réalisés dans de l'acier inox de diamètre 40mm ,les intermédiaires font 40mm de haut et les infèrieurs font 30mm de haut , le caouchouc fait 4mm d'épaisseur , j'ai taillé les rondelles à l'aide d'un emporte pièce , le bas du pied est constitué d'une demi sphère en sorbotane commandées chez Peak-Hifi .

la tige filetée employée fait 6mm de diamètre fixé au chassis supèrieur à l'aide d'un insert et bloquée avec un contre écrou d'ou la cavité dans le haut du pied intermediaire de l'ensemble , le pied infèrieur lui voit cette cavité réalisée dans sa partie basse pour l'écrou qui sert à maintenir l'ensemble aux chassis supérieur et inférieur ,
Les pieds ont été gebntiment réalisés par un pote qui dispose de machines outils à son boulot .

Pour le porte cellule de la SL15 celui qui est sur la photo ( Grise) a été remplacé par le SME, j'étais en attente d'un deuxième AT pour monter une DL 103 S car je trouve qu'il va bien mieux avec cette cellule.


Si tu veux un complément d'information , je reste dispo

Rendering Error in layout BBCode/Image: Property "url" is not defined in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/system/layouts/bbcode/image/unauthorised.php on line 14
Layout was rendered in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/blue_eagle/html/topic/default_message.php on line 54
Pierrot62
Dernière édition: 18 Oct 2018 10:55 par Pierrot62.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 25 Oct 2018 22:53 #31

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3258
  • Remerciements reçus 57
  • Points : 15237
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Suite ton MP Pierrot,
Je comprends que les pièces en inox sont massives, avec juste un percement central pour la tige filetée . Belles pièces.

L'insert permet-il un serrage hyper costaud ? je conçois bien que tu ais exclu 'un montage traversant mais ce n'est que pour l'esthétique ...
En doublant les plaques on peut faire traversant sur celle inférieure avant collage de la supérieure qui masquera tout.
Les rondelles caoutchouc étaient-elles nécessaires ? Il me semble qu'elles affaiblissent le serrage tout en diminuant le couplage des deux plaques.
Et au dessus des sorbotane elles n'apportent rien.

Les demi sphères en sorbotane j'en avais pris un lot de 16 en assez gros modèle ; sous des socles lourds, sous un drive CD, tout ce qui ne peut que bénéficier d'un fort découplage lorsque le meuble support peut vibrer.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 26 Oct 2018 08:03 #32

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
Effectivement on peut faire un traversant et mettre une plaque au dessus pour l'esthétique mais mon serrage est costaud quand même, je ne pense pas que les rondelles caoutchouc affaiblissent le serrage !!

Les inserts dans le contre plaqué si c'est bien monté avant de les arracher faut serrer comme une brute ,moi je les serre à la clé dynamo à 5kg et ça ne bouge pas donc.....

Voilà , en espérant avoir répondu à tes attentes
Pierrot62
Dernière édition: 26 Oct 2018 17:02 par Pierrot62.
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 26 Oct 2018 19:38 #33

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3258
  • Remerciements reçus 57
  • Points : 15237
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui ce montage m'intéresse .

Mais il faut trouver les blocs cylindriques en inox et les travailler ... Ca ce n'est pas dans mes cordes.

Les rondelles forment toujours une épaisseur écrasable/compressible dans le serrage , c'est forcément différent d'un serrage direct sur le bois.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 27 Oct 2018 06:57 #34

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
les pieds inox m'ont été fournis par un pote qui bosse dans une boite ou ils ont les machines outil necessaires , il me les à fait réaliser à la demande et à titre gratuit , il faudrait que tu aies une connaissance dans ton entourage pour pouvoir faire la même chose !
Pierrot62
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 27 Oct 2018 18:03 #35

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3258
  • Remerciements reçus 57
  • Points : 15237
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hé bé oui ... On peut aussi les faire faire à partir de boudins en bronze . Lourd , esthétique et facile à percer dans l'axe au tour .

Mais j'ai une idée dans le genre DIY -récup: j'ai conservé un jeu de cubes de mon gamin enfant ; 4x4x4 cm en hêtre, séchage de +20 ans et percés en 10mm. y en a 8.
En modulant l'épaisseur et/ou le nombre des plaques ça donnerait un socle de 12 à 16 cm de haut, de quoi accueillir pas mal de mécaniques différentes.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[301] Ma 301 avec sa nouvelle robe 28 Oct 2018 10:46 #36

  • Pierrot62
  • Portrait de Pierrot62
  • Hors Ligne
  • Passionné
  • Messages : 205
  • Remerciements reçus 6
  • Points : 215
  • Karma: 0
Bon bein y a plus qu'a ;)
Pierrot62
L'administrateur a désactivé l'accès en écriture pour le public.
