SUJET : Bras Karmadon.

Bras Karmadon. 24 Oct 2017 23:06 #19

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77504
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

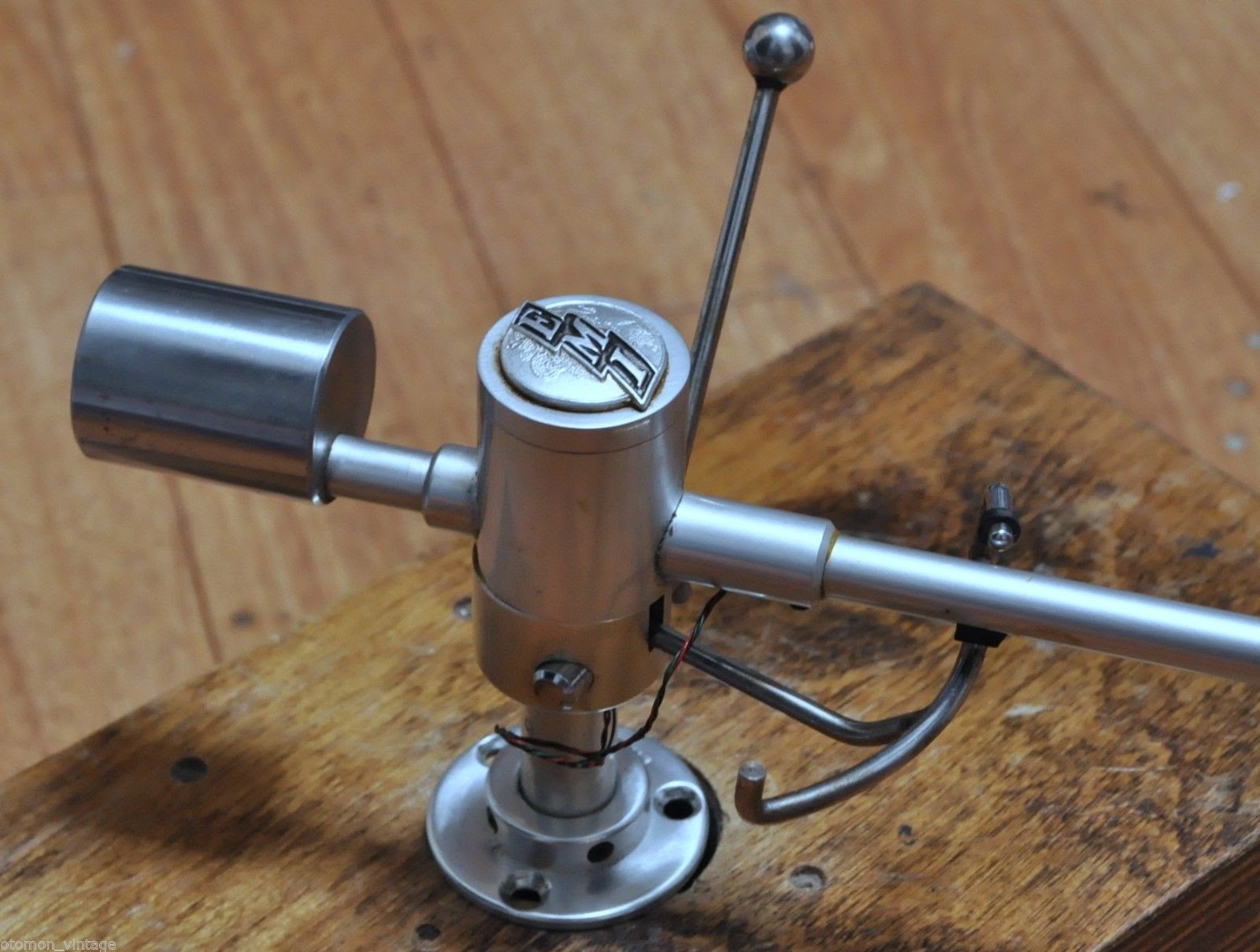

Chouette gueule cet EMI.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:01 #20

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
vendin écrit:
.....Il faut savoir que les SPU même en coquille peuvent monter sur n'importe quoi, il suffit d'enlever la coquille est de mettre une cale.

Je n'ai pas saisi. Ama connaissance, une SPU en coquille Ortofon , les connexions sont soudées. Je ne m'amuserais pas à les dessouder. Une nue avec sa cale présente l'avantage (hors d'être moins chère) de se monter dans tout porte cellule (y compris Ortofon coquille).
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:17 #21

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Tu as raison, mais quand on a déjà la cellule et que l'on veut la mettre sur un bras comme l'EMI il n'y a pas le choix et c'est intéressant de savoir que c'est faisable.
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:20 #22

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
[quote="vendin" post=10493....
...
Il m'a envoyé le miens sur demande par la poste, il est arrivé dans ma boite sans autres frais, d'ailleurs il me semble que le port est gratuit, ou plus exactement compris dans le prix.
Le douze pouce posé sur la balance sans contre poids avec une DL-103 donne prés de 48grs, la 103 est dans une coque alu ce qui doit rajouter un peu.
][/quote]

Je pensais qu'il y avait des droits de douane avec l'Ukraine.Le port oui, j'avais vu.

Dis moi, ta balance parait posée sur un disque ? Ne faut-il pas retirer même le couvre plateau pour compenser au maximum l'épaisseur du boitier de la balance ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:28 #23

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Le bleu écrit:
Chouette gueule cet EMI.
Tout à fait.
Mais pourquoi le contre-poids excentré est-il orienté vers le haut ?

listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:33 #24

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0

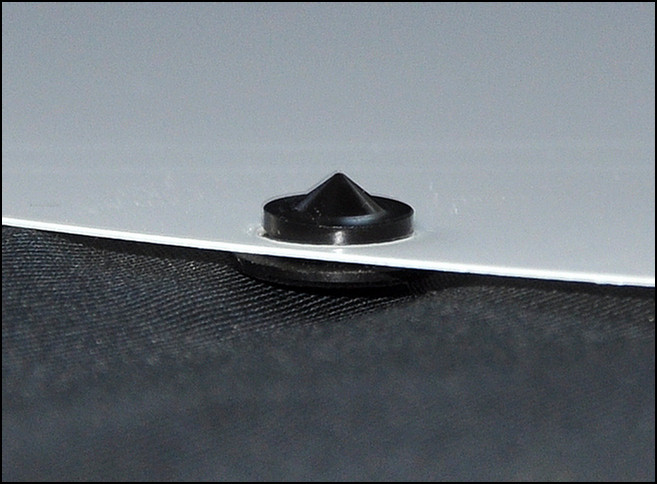

Pour la première question, celle à laquelle j'ai une réponse :D , ce n'est pas un disque mais mon mat Trans-Fi audio, 0,1mm d'épaisseur, les disques sont surélevés par des picots en vinyle.
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:33 #25

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pour revenir au Karmadon il lui manque un lift . Poser ça va mais retirer je me méfie de mes doigts ... Et les lifts indépendants ça ne court pas les rues.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:45 #26

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77504
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Montage statique pour la photo je suppose, le CP doit être en bas...
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 17:46 #27

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
vendin écrit:
Pour la première question, celle à laquelle j'ai une réponse :D , ce n'est pas un disque mais mon mat Trans-Fi audio, 0,1mm d'épaisseur, les disques sont surélevés par des picots en vinyle.

0.1 mm ? je lis 5 mm sur le site .
Enfin, pour celui-là:



"The mat will add 5mm to the surface of the platter & replaces the original mat. With most mats being 3mm or so, this mat will effectively add 2mm to the overall height. Please ensure your are able to adjust VTA on your setup to accomodate. There is also a 12mm version developed exclusively for my Salvation deck, but available if anyone is looking for a tall mat. The 5mm version will be sent out as standard unless notified otherwise.

Platters with a dish under the label area may need a small amount of packing. I could sell you the packing, but the cardboard from a cereal box will do! "

Je crois que 5 mm ça joue. Essaye de peser sans le CP pour test.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 26 Oct 2017 19:08 #28

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Ce sont les picots qui font 5 mm de haut, j'avais besoin d'une surface plane pour certains réglages, en plus cette partie, qui ne sert qu'a relier les picots entre eux, présente cet avantage qu'un diamant peut glisser dessus sans risque pour le stylet. Cela dit je viens de mesurer et ça ne fait pas 0,1 mais 0,3 mm. Si cela peut te rassurer je suis sûr à l'époque d'avoir pris la photo avec le bras bien à l'horizontal, on peut le monter et descendre assez facilement.

Malheureusement je n'ai plus ce bras, il m'avait été prêté par Bubu avec la platine, c'est celui dont parle Benjamin et nous nous étions mis d'accord Bubu et moi pour que ce soit moi qui face une présentation de ce bras sur AV, donc j'avais tout récupéré.

www.audiovintage.fr/leforum/viewtopic.php?f=83&t=54826
Pascal
Dernière édition: 26 Oct 2017 19:31 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 27 Oct 2017 12:24 #29

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Tu vas dire que je pinaille mais je ne comprends pas ta mesure en dixièmes de millimètres , si les picots font 5 mm (hauteur base-pointe) la face supérieure du disque sur lequel ils sont fixés peut être environ à 3 mm , pas à 3 dixièmes de mm.

J'ai fait l'expérience hier soir:

Bras réglé pour lecture à 8 mm du plateau (6 mm de CP + 2 mm de disque, valeur moyenne)

Mesure avec une balance dont le plateau est à 6 mm de haut , sans le couvre plateau de 6 mm, sur une cale de 1.5 mm (pas trouvé de cale correcte de 2mm), donc mesure à 7.5 de hauteur : 3.03 gr. Valeur correcte pour la cellule .

Mesure prise avec la balance de 6 mm posée sur le couvre plateau de 6 mm: on est à 12 mm de hauteur de mesure (toujours par rapport au plateau) : 3.55 gr , différence de plus d'un demi gr.

Et ceci avec un bras articulations classiques. Avec un bras sur fil + aimant , type Schroeder, on tombe dans des aberrations .

Les balances devraient avoir une hauteur de 2 à 3 mm pour être utilisées sur le CP.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 27 Oct 2017 14:02 #30

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Méa culpa, je me suis mal exprimé ou pas complétement.

Je n'ai pas posé la balance sur les picots mais sur le feuille de nylon qui les réunit. Comme elle touche le plateau entre les picots la balance était surélevée de 0,3 mm par rapport à ce dernier.

Ma balance fait à peu prés une épaisseur comparable à la hauteur des picots et d'un disque donc le bras était à l'horizontale approximativement.

Je ne cherchait pas la précision, le but était de montrer que le Karmadon est un bras que l'on considère comme lourd. Un bras est considéré comme lourd avec cette pesé sans contrepoids et cellule à partir de 25gr, la DL-103 avec sa coque alu fait 12 gr environ, 25+12=37, à 48 on est au large.
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 18 Jan 2019 09:39 #31

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
ThierryN écrit:
Mais pourquoi le contre-poids excentré est-il orienté vers le haut ?

On voit qu'il est légèrement déporté pour compenser le déport de la cellule. Pourquoi vers le haut? Probablement une coquetterie du propriétaire.
Pascal
Dernière édition: 28 Mar 2019 08:22 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 18 Jan 2019 09:45 #32

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
ThierryN écrit:
Pour revenir au Karmadon il lui manque un lift . Poser ça va mais retirer je me méfie de mes doigts ... Et les lifts indépendants ça ne court pas les rues.

On peut lui adapter un lift, c'est une option que j'ai prise mais cela rajoute environ 70€ sur le prix d bras, à vérifier.


Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 18 Jan 2019 09:57 #33

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Bonjour à tous.

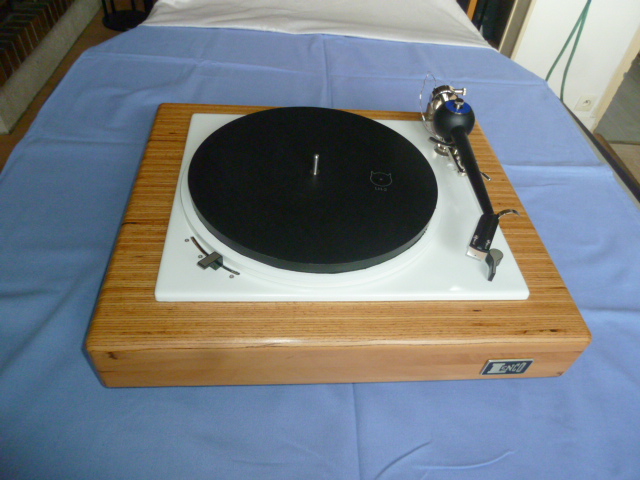

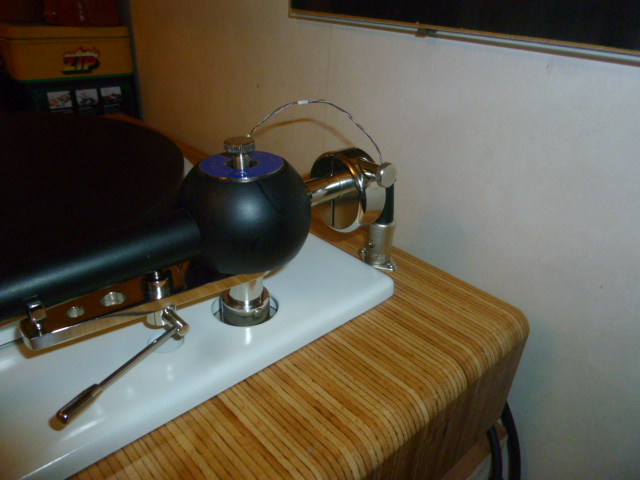

Je reviens un peu sur ce bras car j'ai enfin fini la platine pour laquelle était prévu ce 9". Je n'avais jusqu'à maintenant pu ouïr que le 12".

Les résultats d'écoute sont du même niveau qu'avec le 12", avec une DL103 de base la propreté du message est sans aucune distorsion du début à la fin du disque sur des voix aussi cristallines et dur à reproduire que celle de la fillette qui chante dans "Une petite fille chante Brassens" disque que je conseil d'ailleurs au passage. J'avoue que j'avais quelques inquiétudes avec cette taille de bras sur ce genre de cellule mais je suis pleinement rassuré. L'écoute avec ce bras est du niveau de celle que je peux avoir avec mon tangentiel Trans-Fi audio, ce qui n'est pas peu dire.


Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 18 Jan 2019 11:53 #34

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
C'est toujours bien de ressortir les sujets intéressants.

Ta Lenco , tu avais décrit les modifications ? (Je pourrais chercher ...)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 18 Jan 2019 12:07 #35

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 18 Jan 2019 13:17 #36

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bien sûr. Je l'avais lue à l'époque ou je travaillais ma L75 (beaucoup moins que toi ou JG)..
Cela me rappelle que je voulais essayer le plomb adhésif en périphérie de plateau.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
