SUJET : Charlin bras unipivot

Charlin bras unipivot 22 Mar 2018 18:35 #1

  • coadecm
  • Portrait de coadecm
  • Hors Ligne
  • Petit nouveau
  • Messages : 22
  • Points : 24
  • Karma: 0

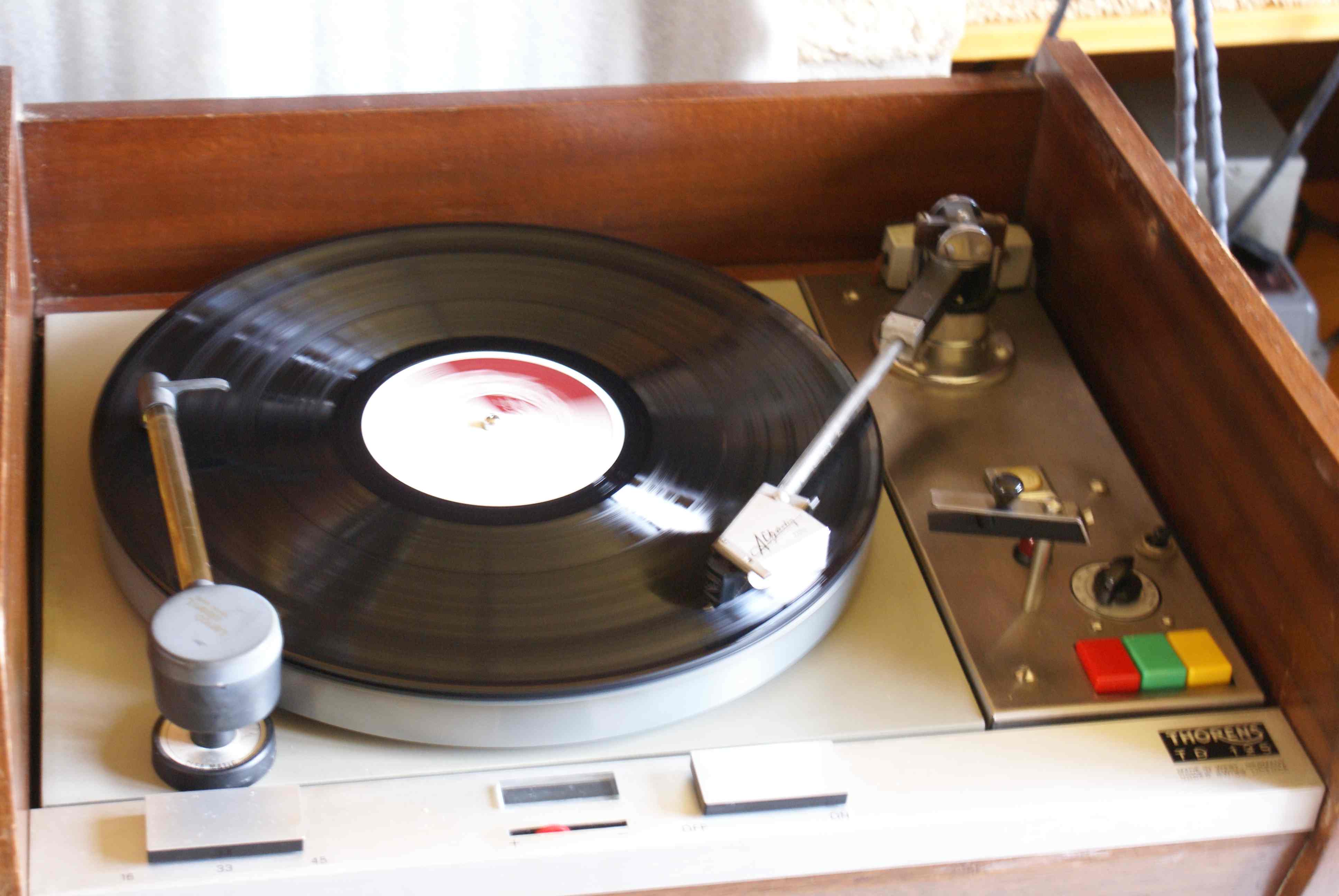

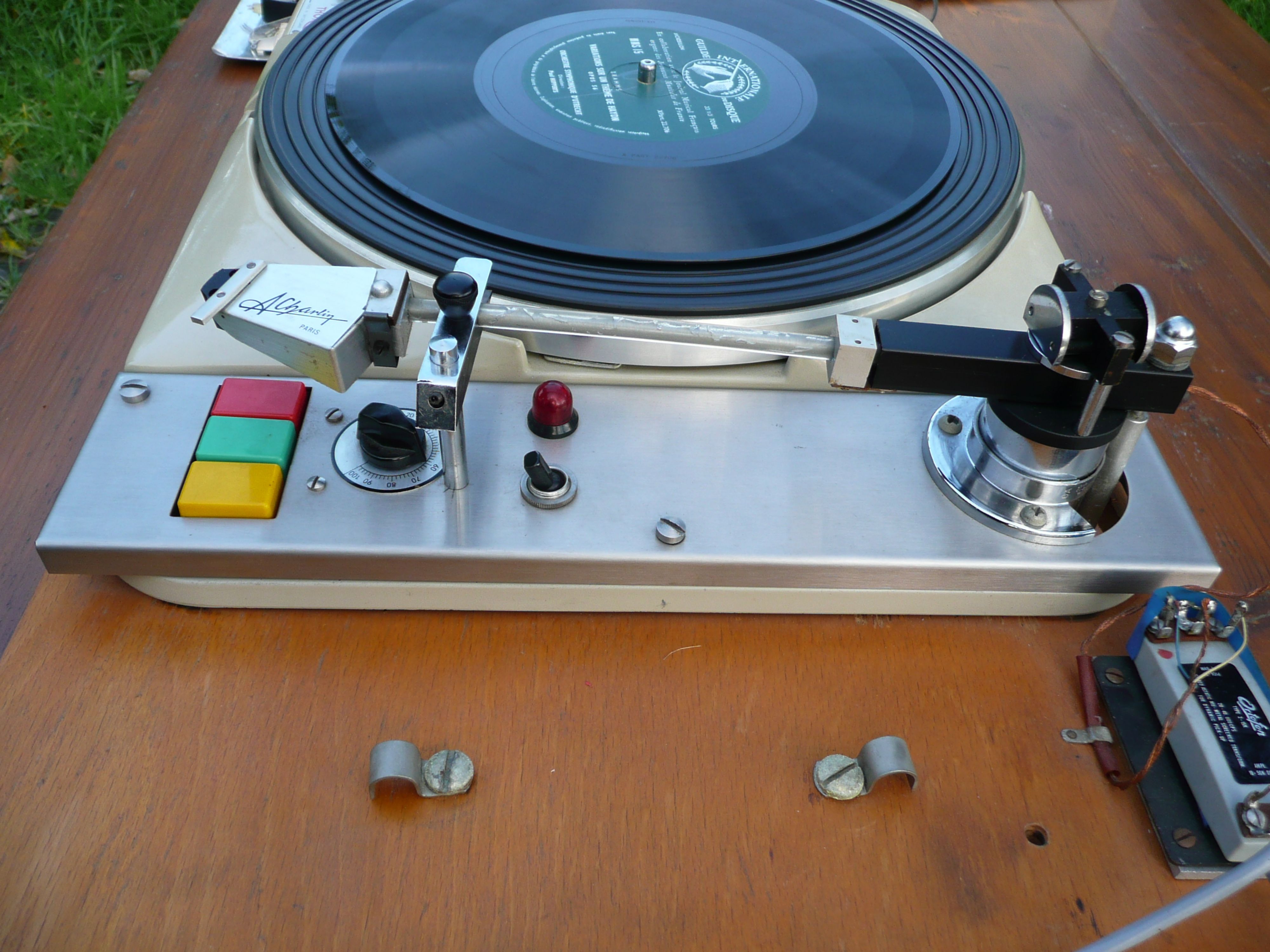

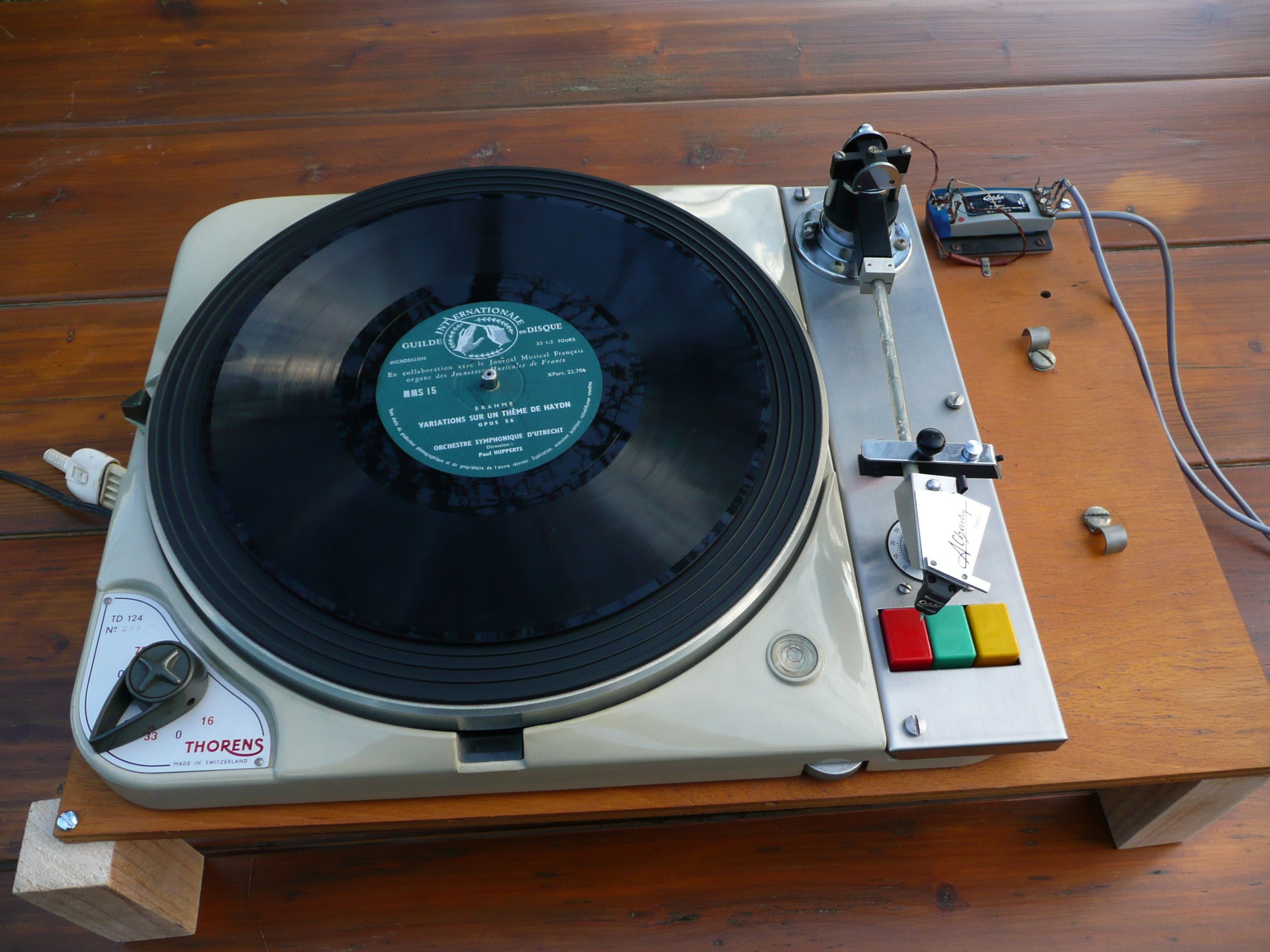

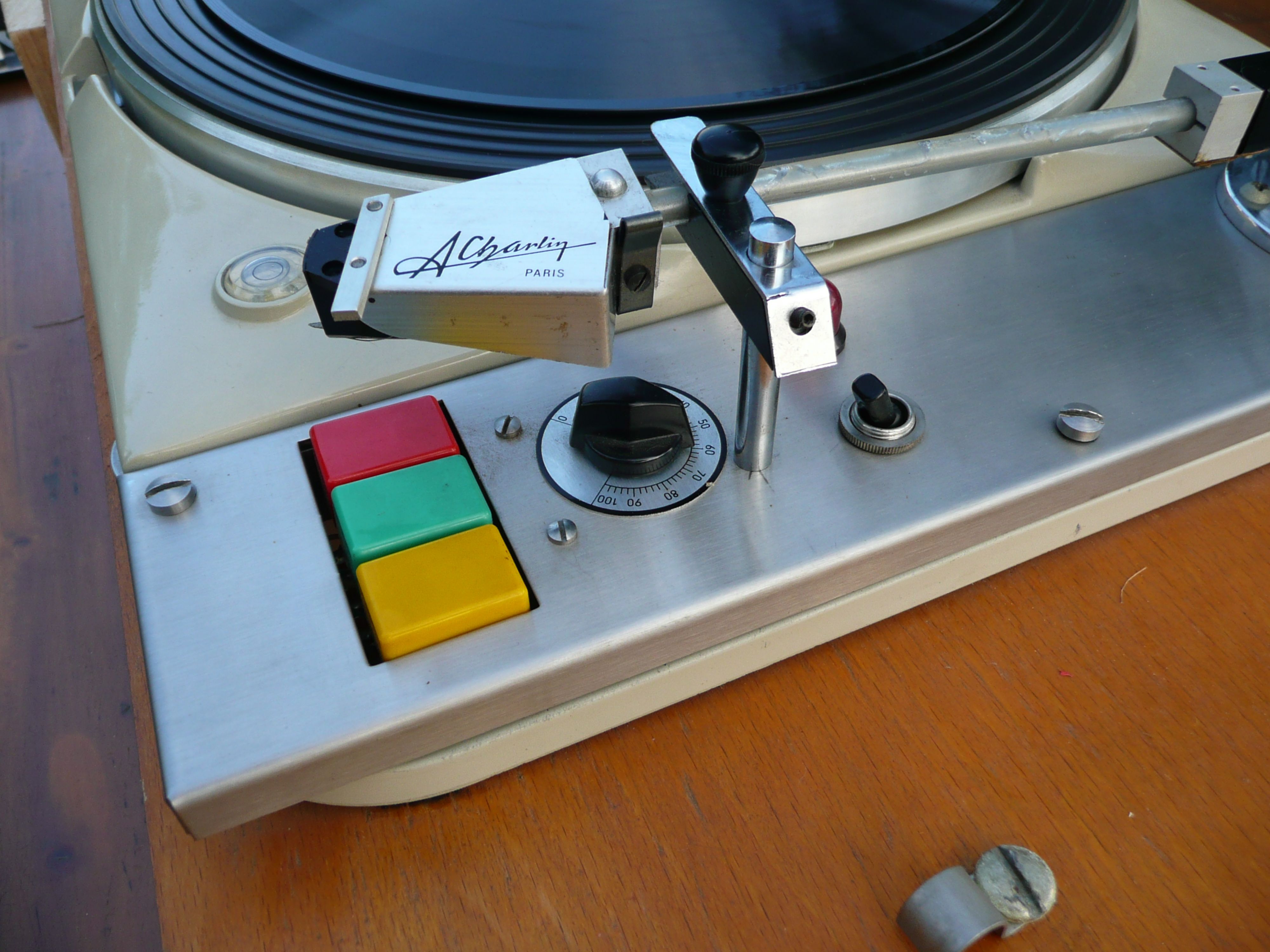

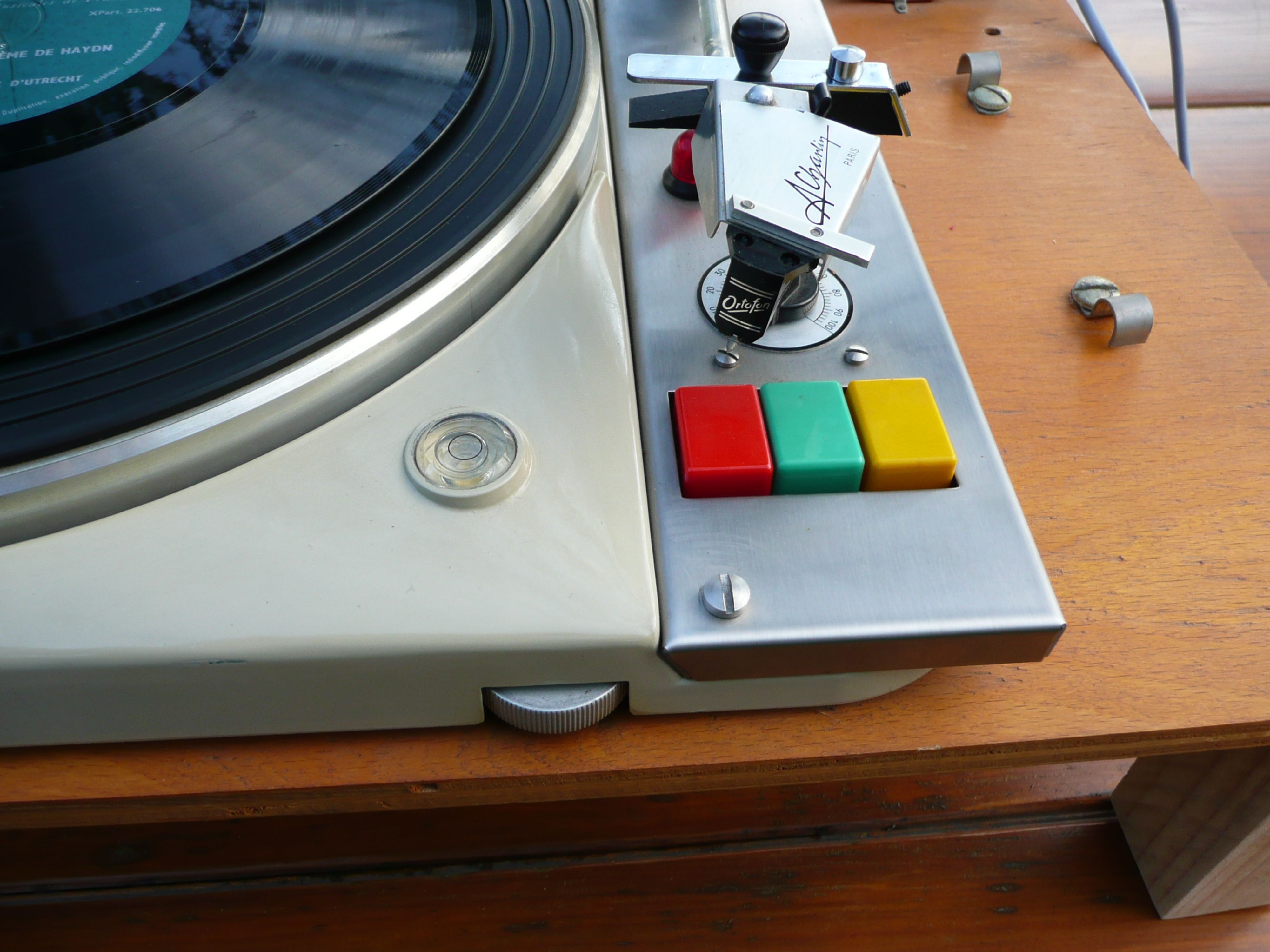

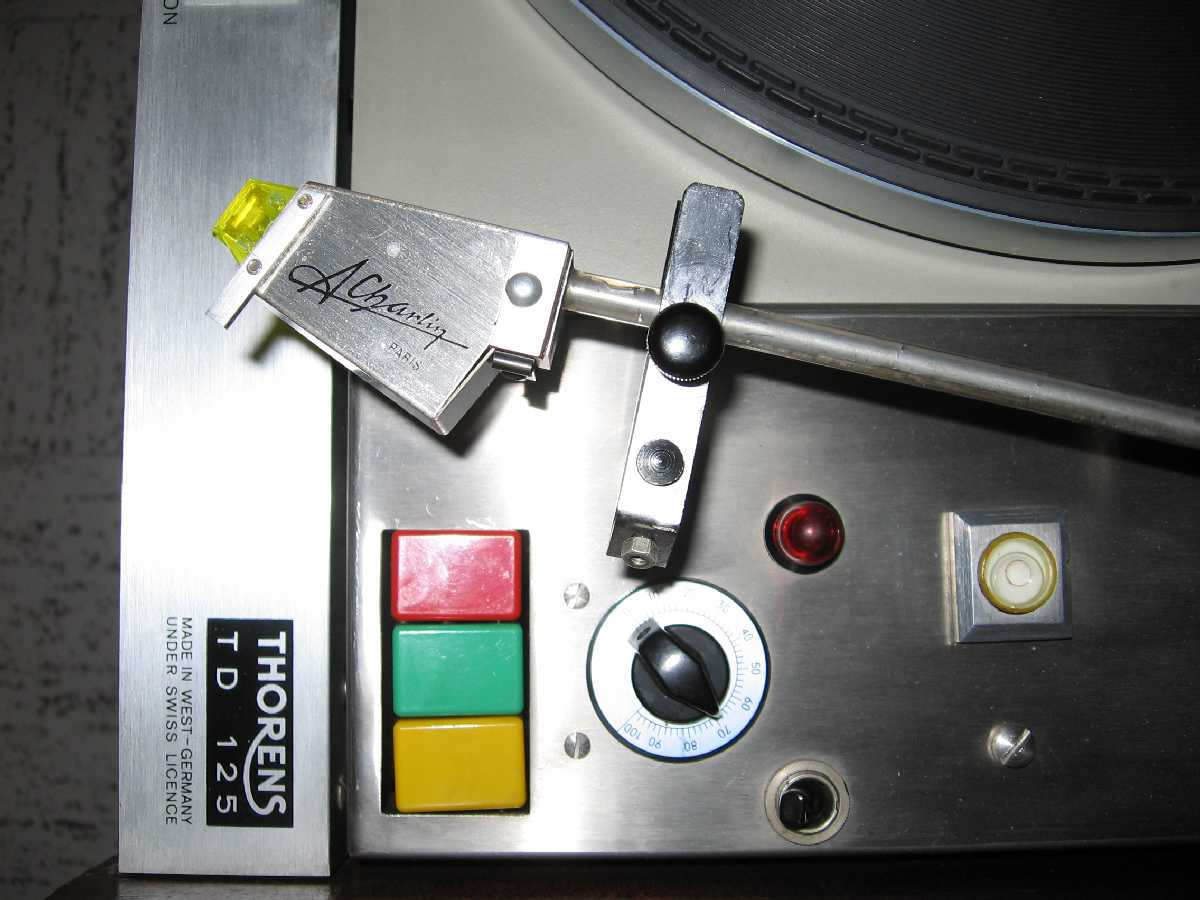

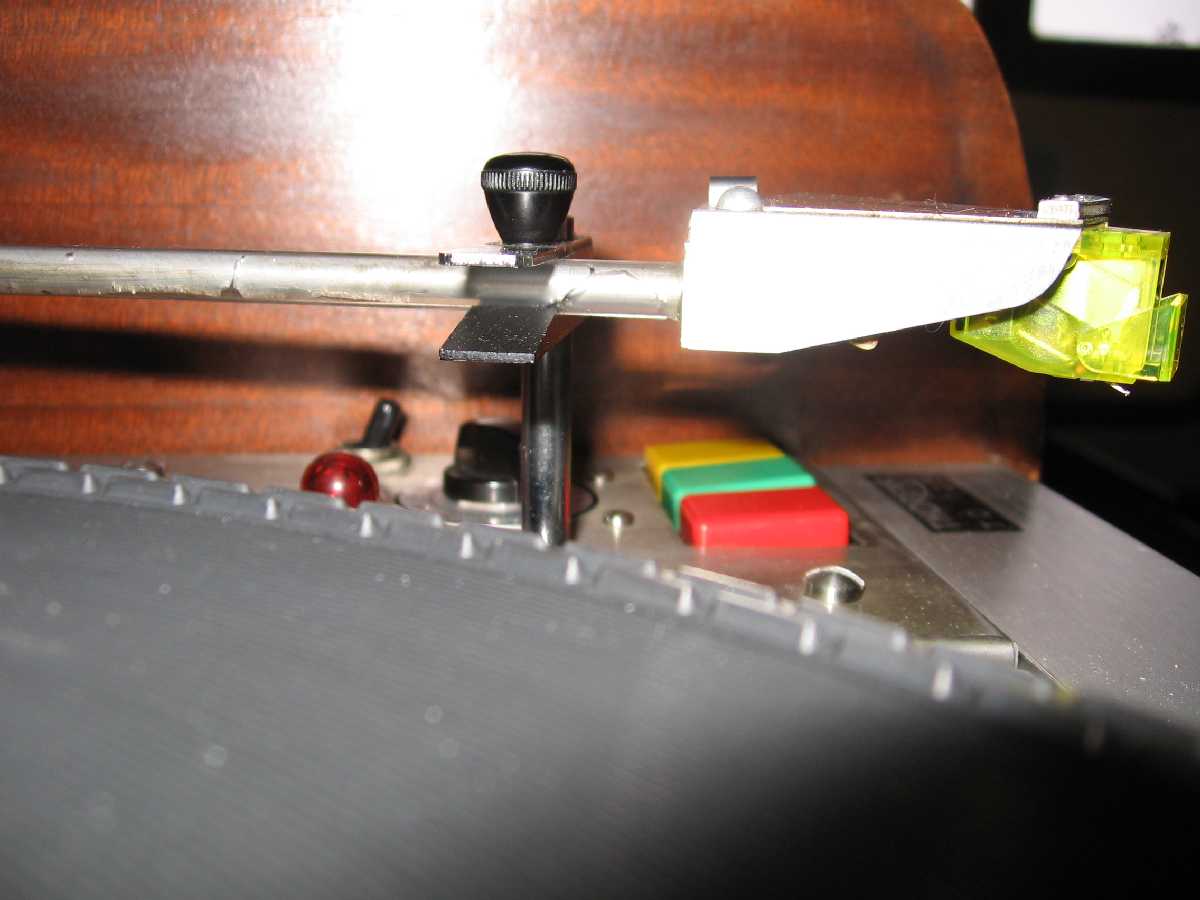

Voici le bras Charlin que l'on rencontre essentiellement sur les platines qui équipent les consoles Charlin soit les Thorens TD125 voire TD124 :















L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 22 Mar 2018 19:06 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Tu oeux expliquer les spécificités stp ... Parce que je ne connais pas ... et comme ça, à première vue, je ne cerne pas l'intérêt de ce bras.

Merci !
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 22 Mar 2018 19:29 #3

  • coadecm
  • Portrait de coadecm
  • Hors Ligne
  • Petit nouveau
  • Messages : 22
  • Points : 24
  • Karma: 0

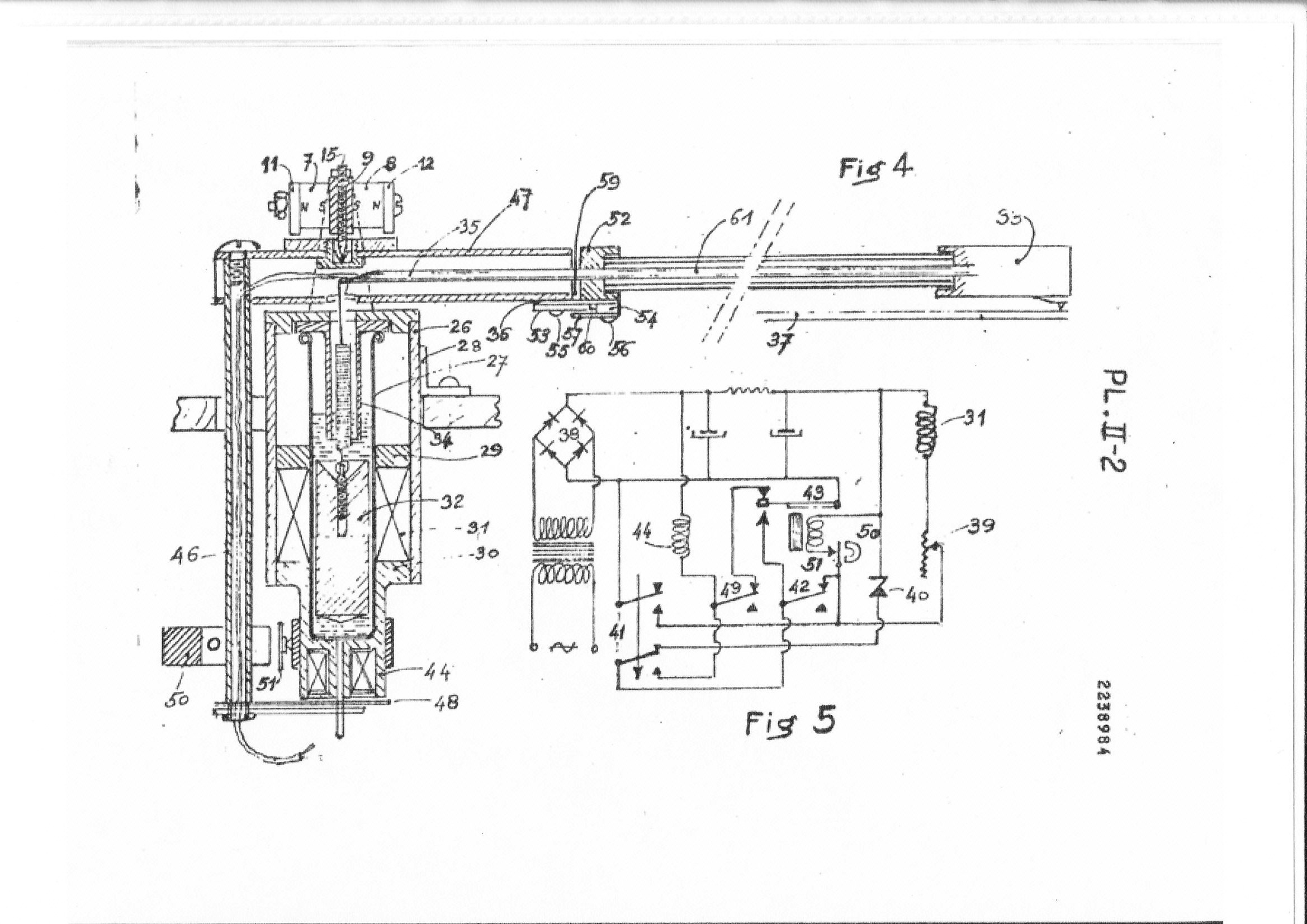

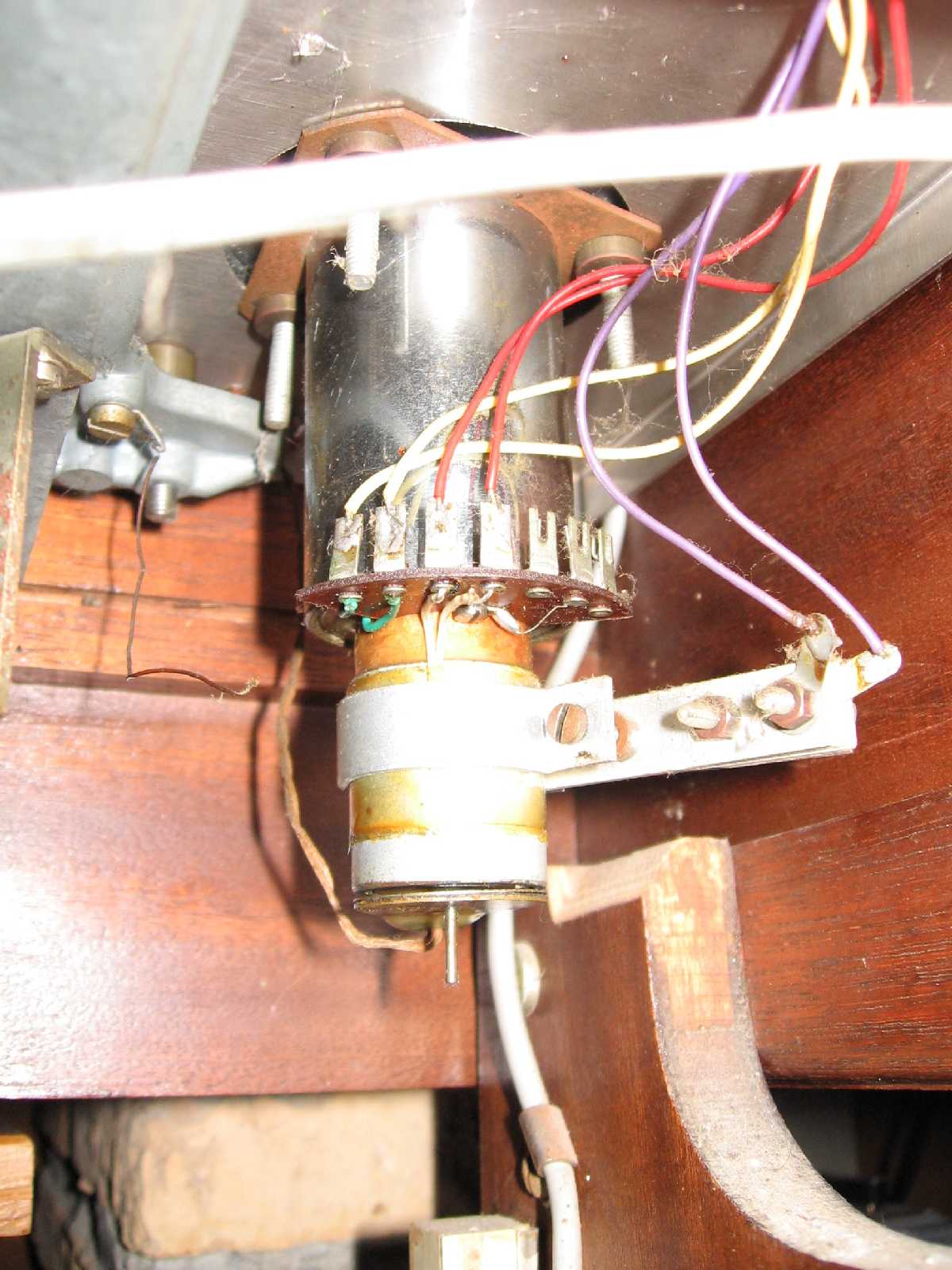

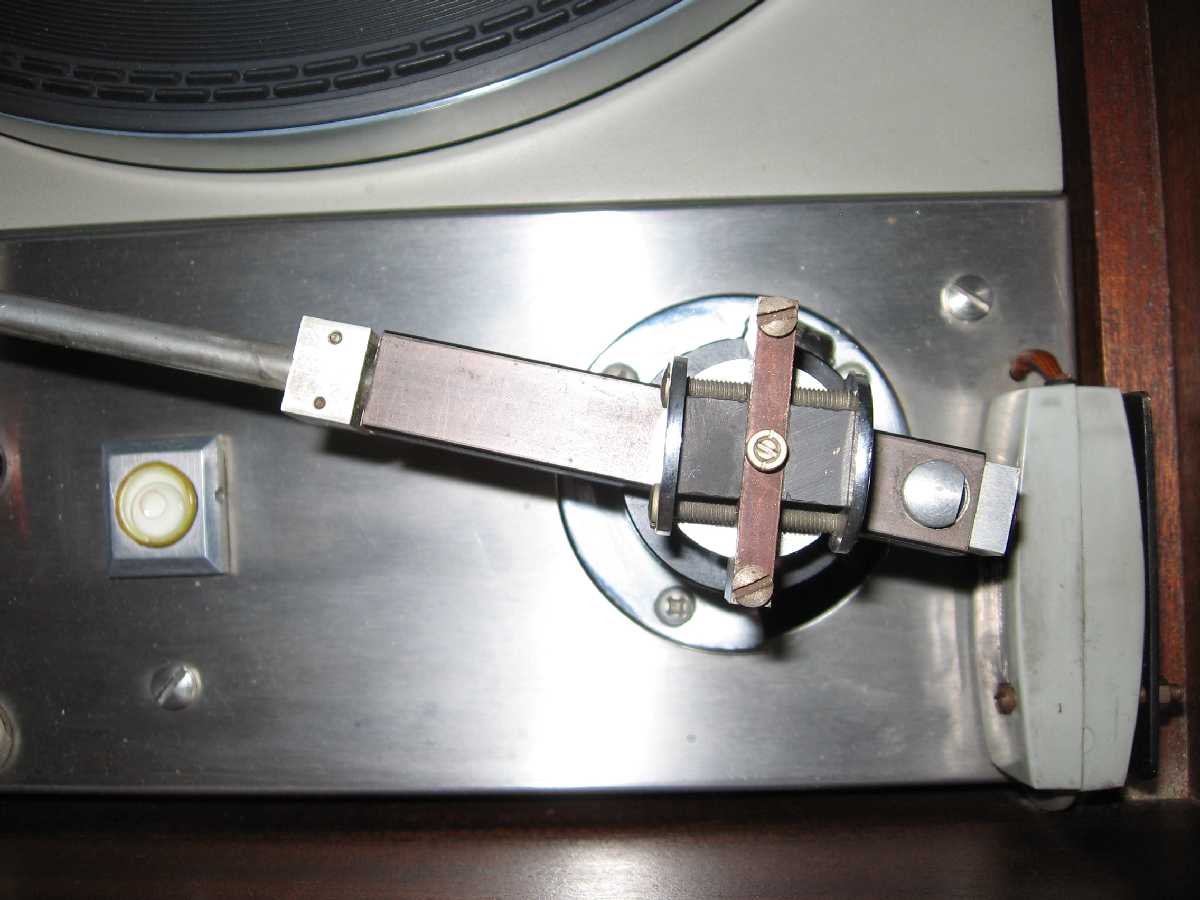

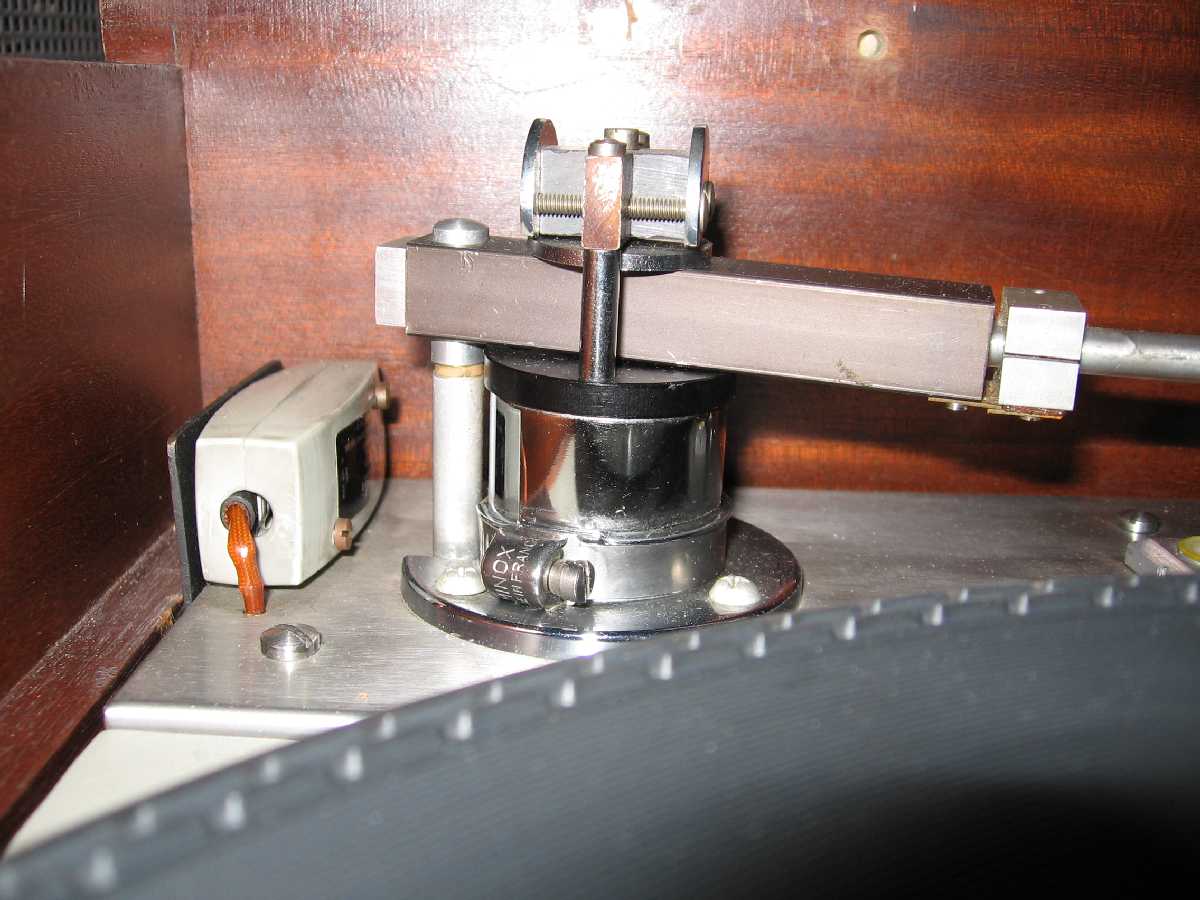

C'est un bras uni-pivot qui est en deux parties une partie qui porte le pivot et n'a qu'un seul degré de liberté dans le plan horizontal donc ,et une partie qui porte le porte-cellule qui n'a q'un seul degré de liberté soit dans le sens vertical,le tout étant assimilable à un bras humain;comme on peut le voir sur la coupe du bras issue du brevet , le contre-poids est dans l'axe de pivotement et ne présente donc pas de moment inertiel dans les mouvements du bras il baigne dans de l'huile de silicone afin d'être amorti.Ce contre-poids est soumis à un champs magnétique développé par un solénoïde qui l'emprisonne ,champs magnétique réglable par un potentiomètre qui assure la force d'appui et son réglage même en cours de la lecture.la partie qui porte la cellule est constituée de deux tubes concentriques avec de l'huile au silicone entre les deux pour juguler les vibrations.Une centaine de bras ont été construits par A.Charlin sous des références successives (BR1-BR2-BR3-BR4) justifiées par les commandes électromécaniques qui ont été améliorées.
Michel
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 22 Mar 2018 19:54 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Merci pour les explications.
Si c'est un unipivot comment l'axe principal n'agit-il que sur le plan horizontal ?
Merci !
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 22 Mar 2018 21:42 #5

  • coadecm
  • Portrait de coadecm
  • Hors Ligne
  • Petit nouveau
  • Messages : 22
  • Points : 24
  • Karma: 0
Il y a un léger jeu fonctionnel pour assurer la liberté de rotation mais le mouvement vertical est dévolu à la partie antérieure du bras.
Michel
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 22 Mar 2018 22:22 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77796
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

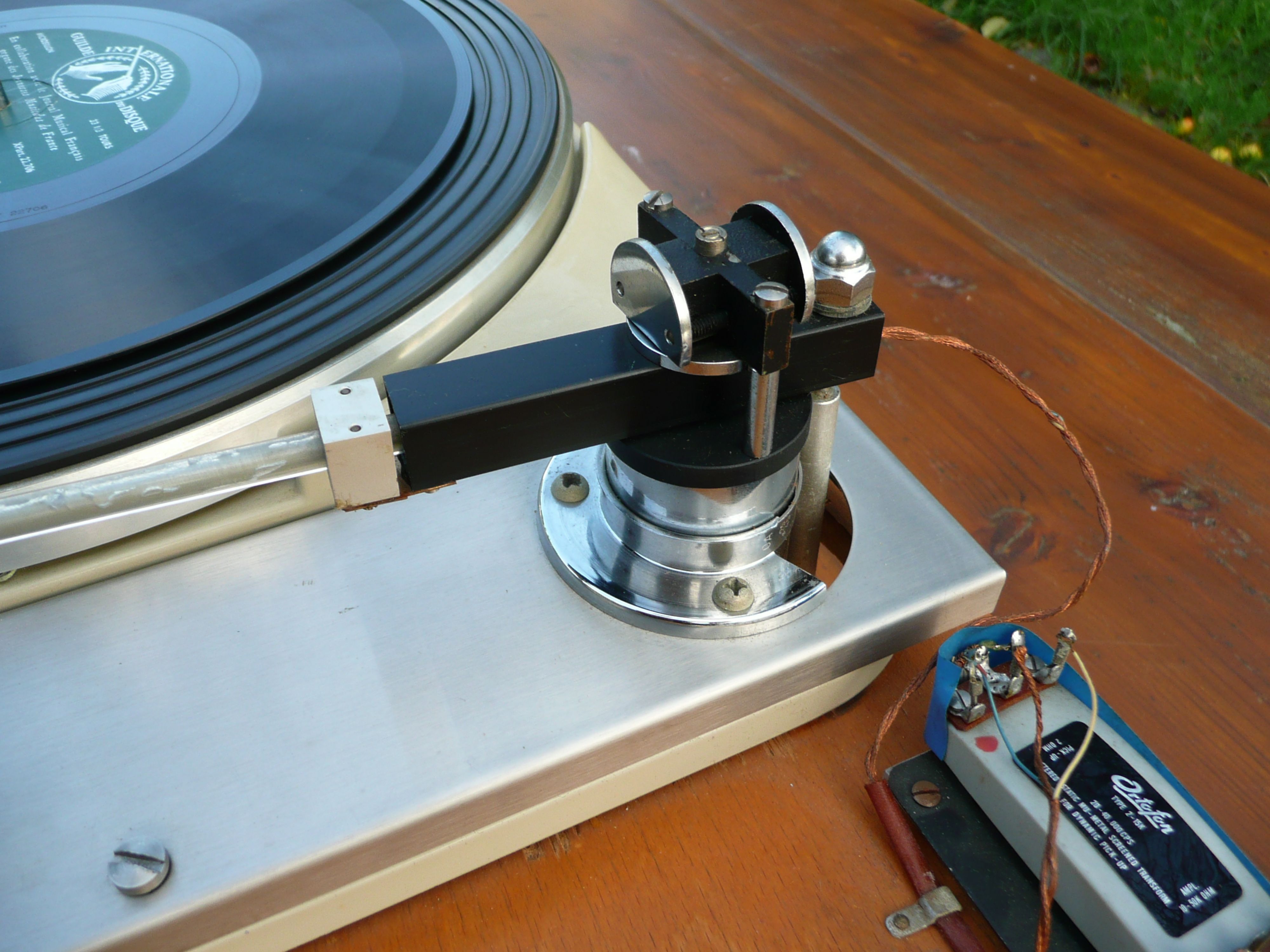

Sur mon avatar, le modèle monté sur TD124 avec le même setup Ortofon (qui je suppose était vendu avec).












Dernière édition: 22 Mar 2018 22:58 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 23 Mar 2018 12:28 #7

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 525
  • Karma: 0
Purée, je pensais que c'était passé, mais non.... Je ne me remets toujours pas d'en avoir raté un pour 150e, y'a une bonne année :(
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 23 Mar 2018 14:54 #8

  • coadecm
  • Portrait de coadecm
  • Hors Ligne
  • Petit nouveau
  • Messages : 22
  • Points : 24
  • Karma: 0
Le bleu écrit:
Sur mon avatar, le modèle monté sur TD124 avec le même setup Ortofon (qui je suppose était vendu avec).

Bonjour Le bleu,quel est ton sentiment sur le rendu de cet ensemble dans l'absolu ,éventuellement en comparaison avec d'autres bras ?
Michel
Dernière édition: 23 Mar 2018 22:52 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 23 Mar 2018 22:55 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77796
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Ne m'en parle pas, je grrrrrr...... J'avais d'autre appareil en cours, je l'ai stocké, et n'ai toujours pas eu le tps de m'en occuper.... Pfffff.... J'suis minable...
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 24 Mar 2018 00:05 #10

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Ouais, là ça craint !
Faut pas laisser ça dormir :;)
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 24 Mar 2018 01:45 #11

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15241
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 31 Mar 2018 23:25 #12

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
J'aimerais bien voir de près comment c'est foutu ce merdier...
Je ne sais pas si ça peut arriver à faire des choses correctes mais ça m'intrigue.
:;) ?-|
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 01 Avr 2018 09:10 #13

  • coadecm
  • Portrait de coadecm
  • Hors Ligne
  • Petit nouveau
  • Messages : 22
  • Points : 24
  • Karma: 0
Bah ! Comme tous les bras un peu originaux comme Dynavector,Clearaudio,BG concept ,etc; mais ici le look agricole n'est pas pour le plaisir des yeux,c'est sûr.
Michel
L'administrateur a désactivé l'accès en écriture pour le public.

Charlin bras unipivot 01 Avr 2018 09:55 #14

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Bonjour Michel,

Le look est agricole certes mais c'est la technique employée qui m'intéresse.
Des bras bizarres, j'en ai eu/vu un paquet depuis 30 ans mais jamais eu de Charlin dans les mains.
Je ne désespère pas d'en voir un de près un de ces jours. Au pire le Bleu me vendra le sien :mrgreen:
Cela me fait penser que j'ai récupéré une chaine Charlin pour un ami et qu'elle est censée aller chez toi un de ces jours pour révision.
Pour l'instant elle est à la cave.
Dernière édition: 01 Avr 2018 09:55 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.
