SUJET : Bras 12' à identifier

Bras 12' à identifier 26 Juil 2018 13:40 #1

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4591
  • Remerciements reçus 68
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat

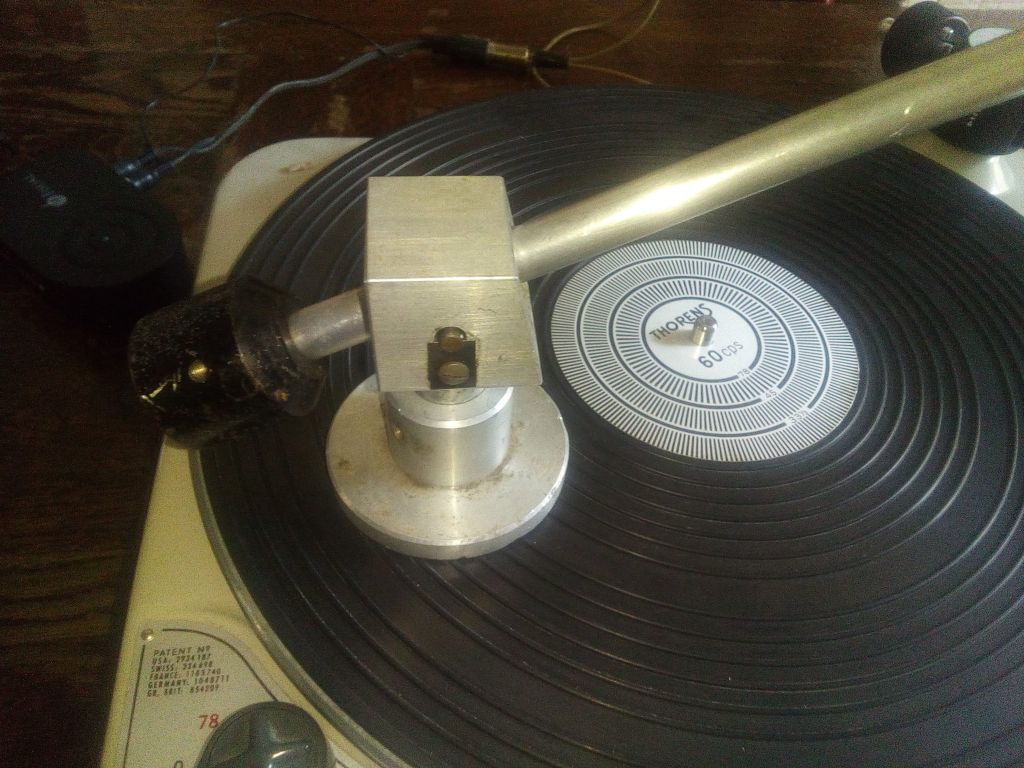

Il est arrivé aujourd'hui, et je ne sais pas quoi en penser !

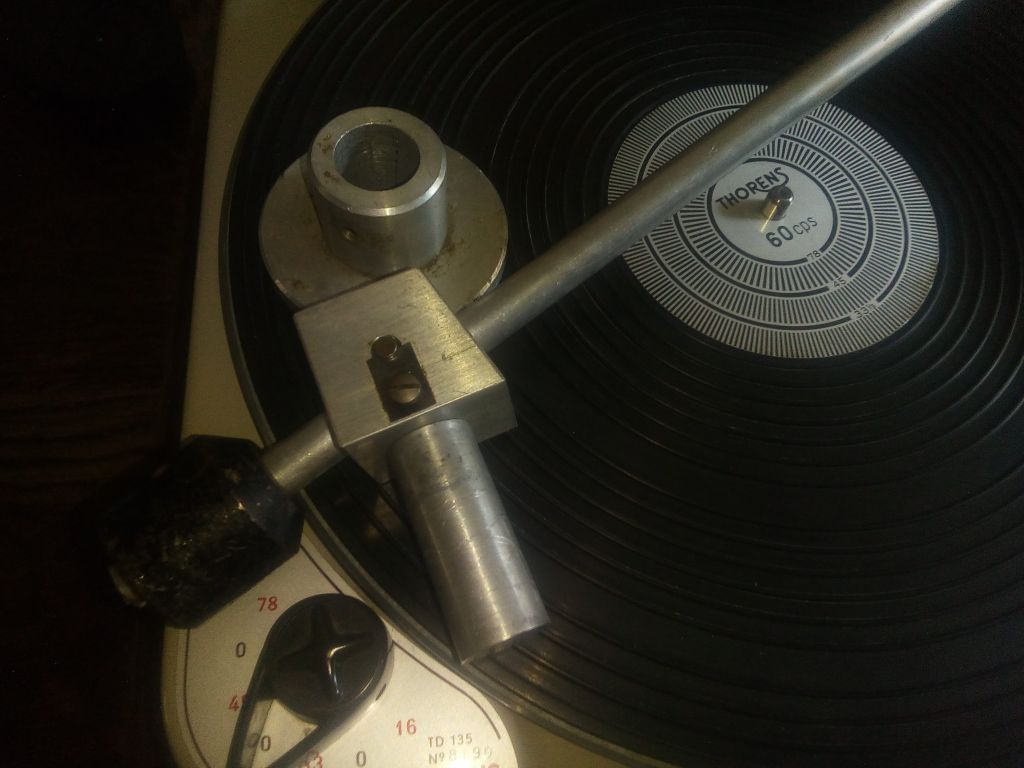

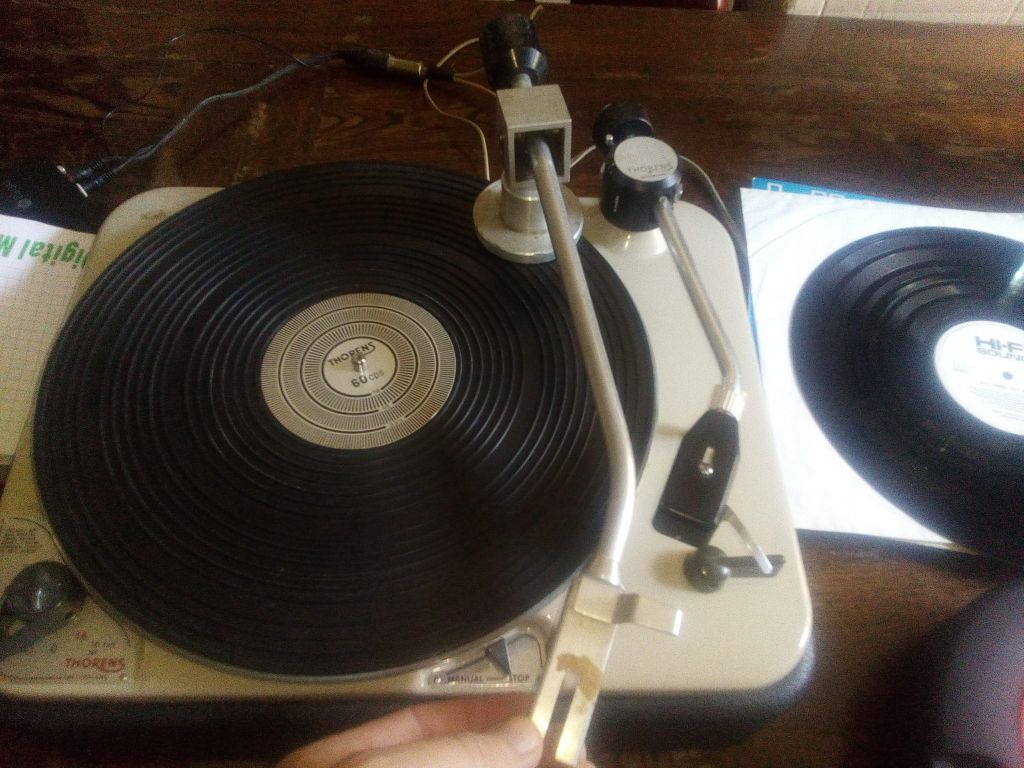

Distance pivot/stylet environ 30 cm.
Construction rustique, entierement en alu (ou alliage).

Certaine parties manquantes:

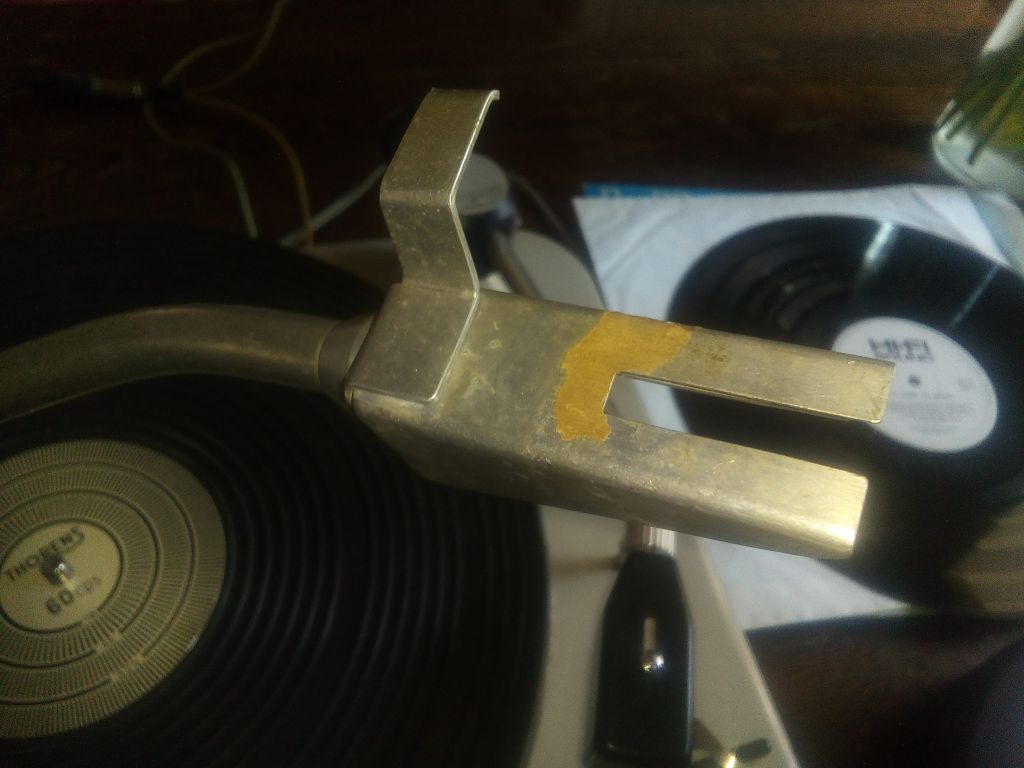

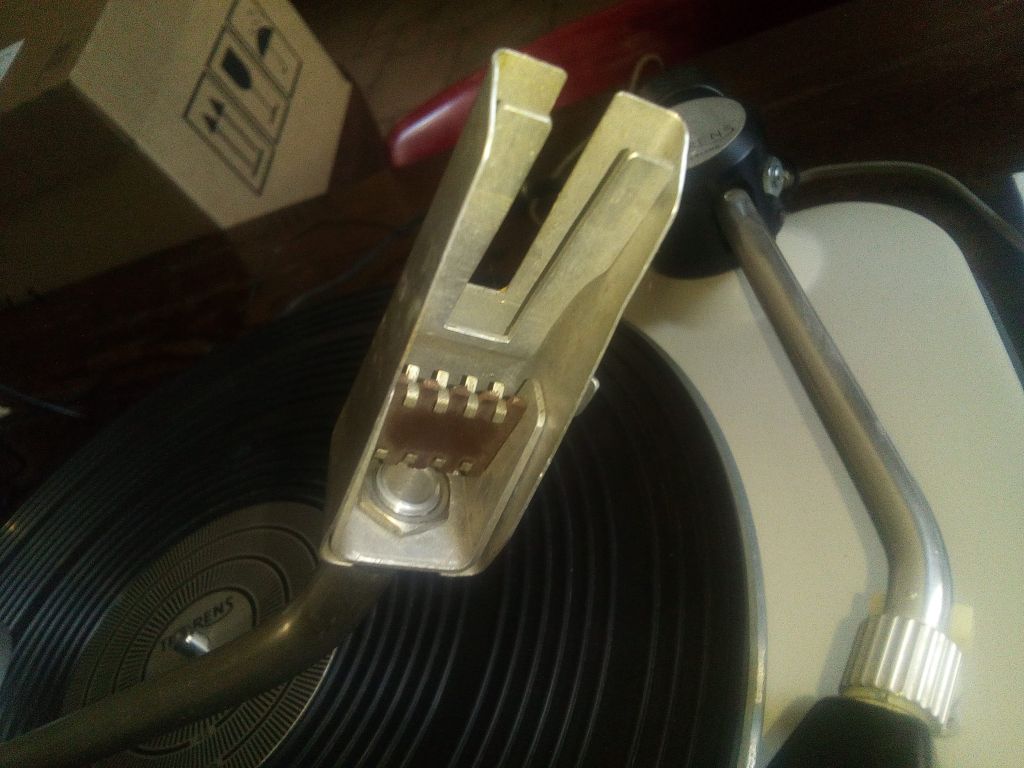

- le support de cellule qui vient s'enficher dans le porte cellule.
- le cablage.
- et sans doute un roulement qui devait être serti dans le fond du support de fût.

La construction (rustique) est soignée, cela se voit aux débords et à leurs finitions.
La géométrie du tube est rectiligne.

Alors je ne sais pas.
Est ce un DIY ?
Pas impossible.
Mais le système à enficher pour le PC me fait douter.

Peut être un indice quant à ses origines.
Le colis est parti de Moscou.
Du broadcast russe ?

Difficile à dater, surtout si c'est russe, j'aurai dis fin 50's ou début 60's, mais si c'est soviétique ça pourrait aussi bien dater des 80's !

C'est donc soit une belle pièce de musée, soit une très bonne base de DIY pour un bras long (et sans doute les deux !).

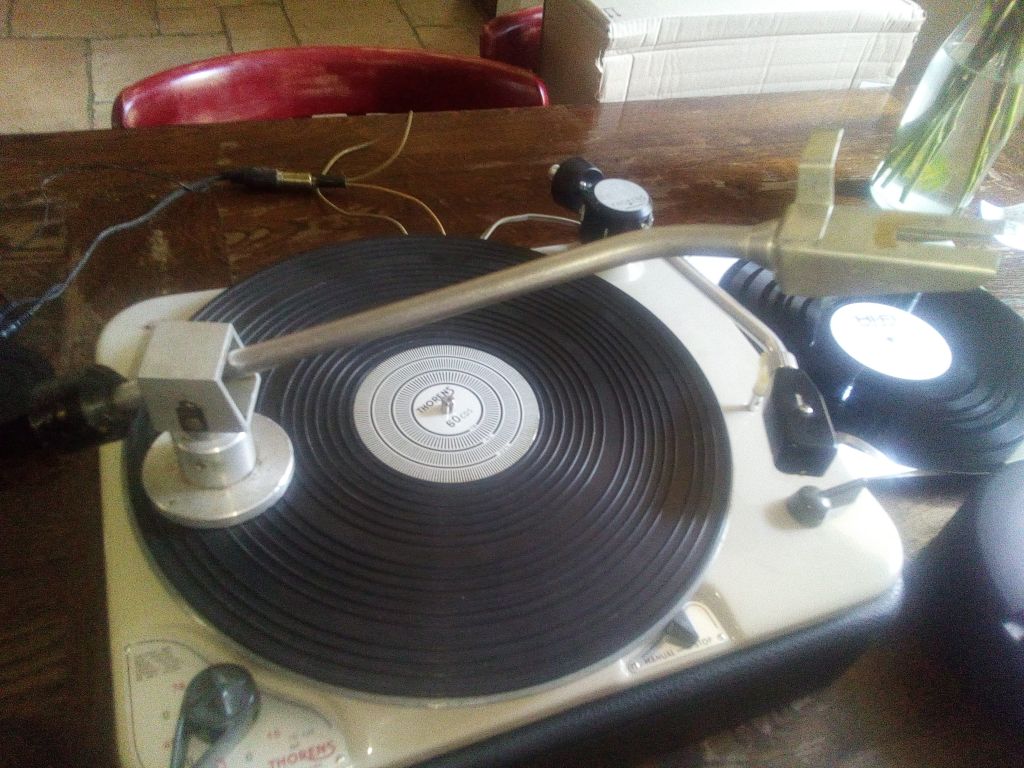

Photos (j'en ferai de plus précises si ça vous interesse).












Dernière édition: 26 Juil 2018 13:49 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 26 Juil 2018 16:54 #2

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1734
  • Remerciements reçus 25
  • Points : 5143
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je n'ai pas compris ou serait placé un roulement manquant ...

Le cablâge ne doit pas être bien difficile et tu mets des cosses directes cellule au bout du litz. Pour le porte cellule tu pourrais essayer une plaquette intermédiaire type Lenco qui se fixerait par la rainure.

L'intérieur du bras accessible pourrait te permettre un amortissement interne du tube , en balsa par exemple.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 26 Juil 2018 16:57 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 26 Juil 2018 23:17 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2786
  • Remerciements reçus 43
  • Points : 31898
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Tour comme thierry, tout pareil ;)

Il est pas mal fait ce bras, si c'est du DIY, c'est du beau boulot.
(peut-être s'inscrire sur un forum de platine russe et poser la question en anglais?)

Comment sont les pivots? si tu peux détailler avec des photo en gros plan.... thanks...

LB
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 09 Aoû 2018 15:11 #4

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4591
  • Remerciements reçus 68
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
Dernière édition: 09 Aoû 2018 15:39 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 10 Aoû 2018 00:19 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2786
  • Remerciements reçus 43
  • Points : 31898
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Super bras!! et bien fait....

Vu le boulot d'usinage et de pliage, je pense que c'est un bras de série, ou au moins de petite série.

Pour le roulement, si c'est pour l'axe droite-gauche, j'ai le même doute que toi.
Un tube vertical un peu lourd dans un autre tube, cela risque de frotter. J'y verrai bien un roulement sans cage sous le cube, du genre d'un roulement sans cage extérieure, style roulement de butée....

LB
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 10 Aoû 2018 03:25 #6

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4591
  • Remerciements reçus 68
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat

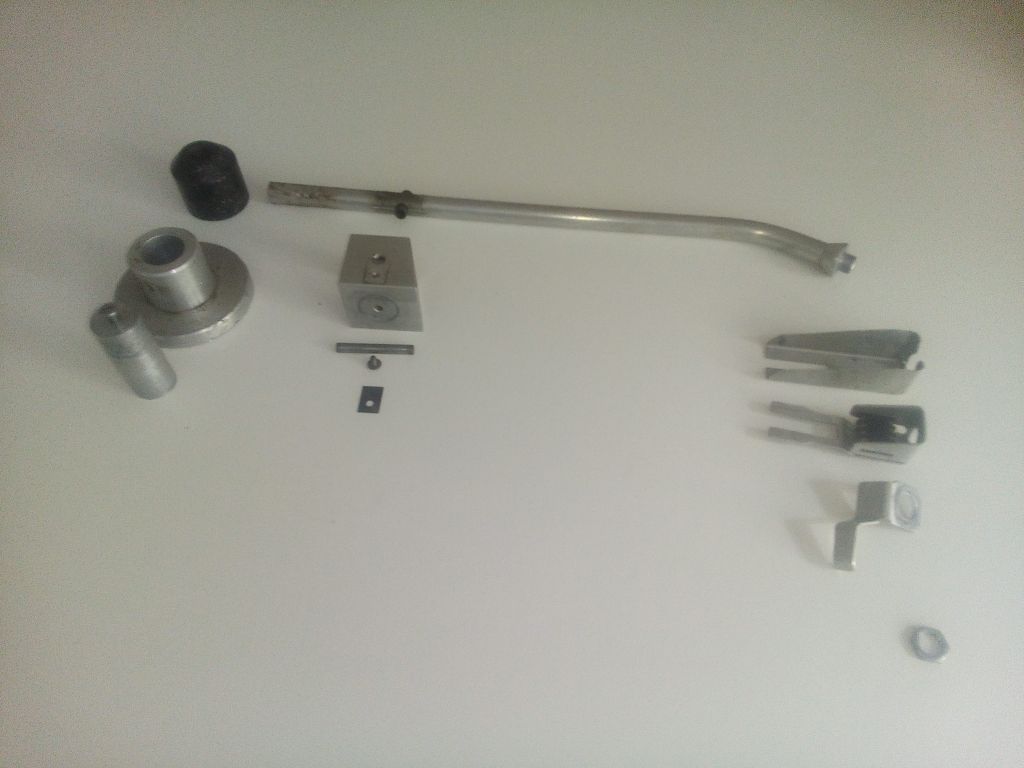

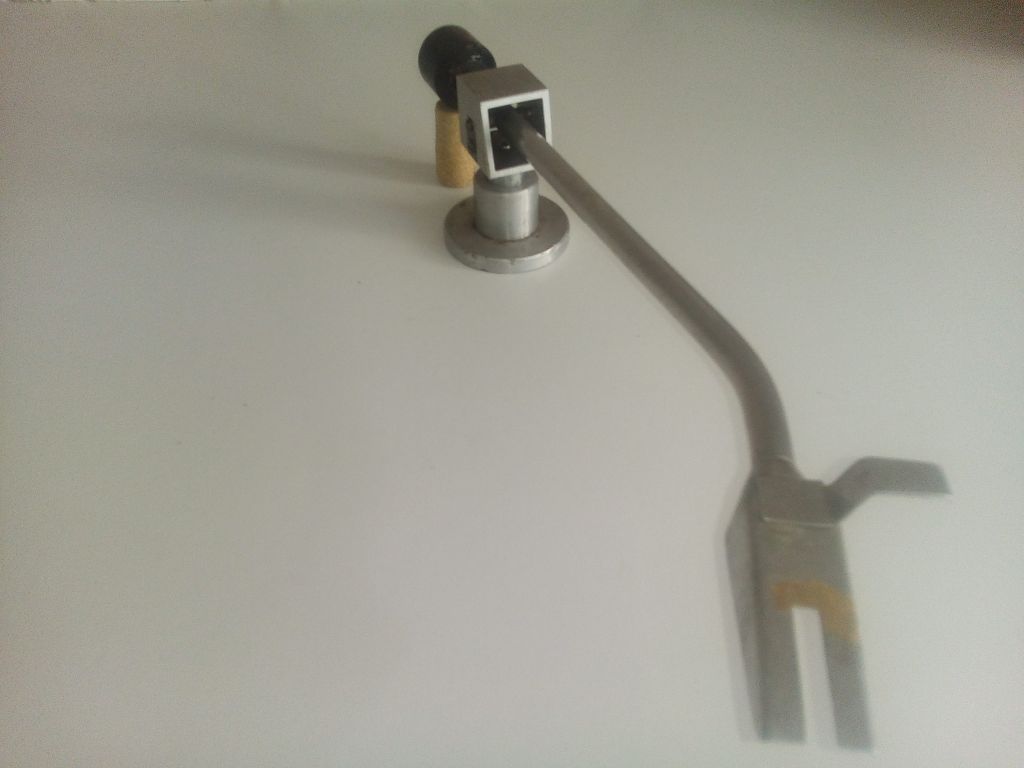

Quelques remarques.

- idem, je pense de moins en moins que c'est du DIY.

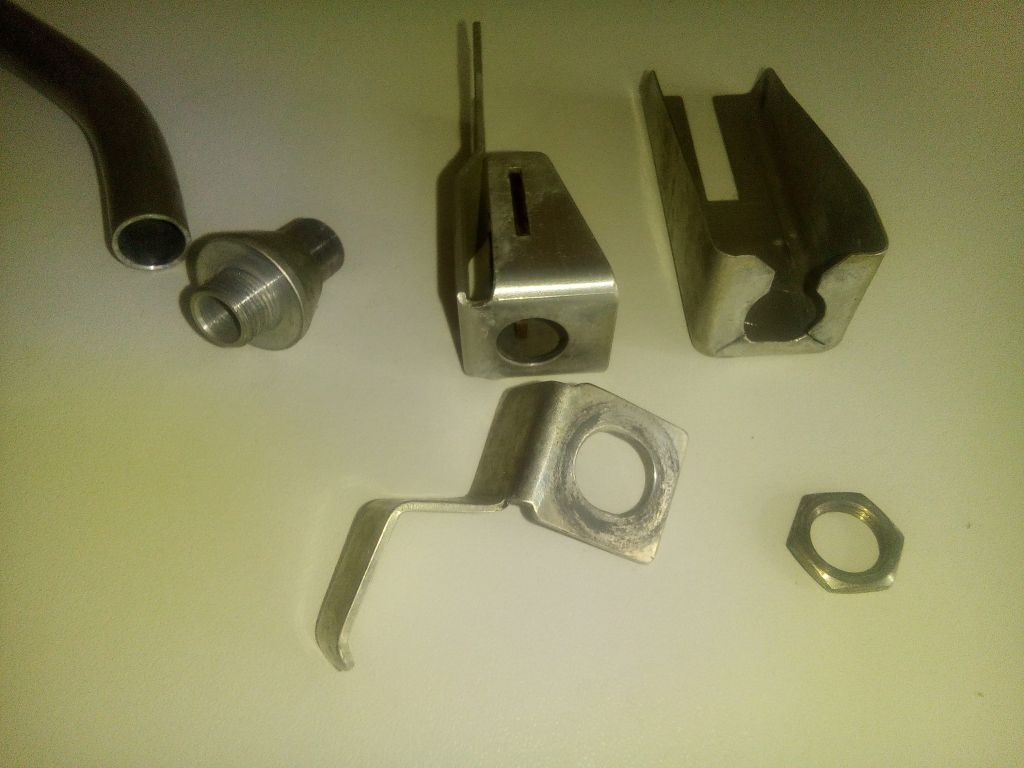

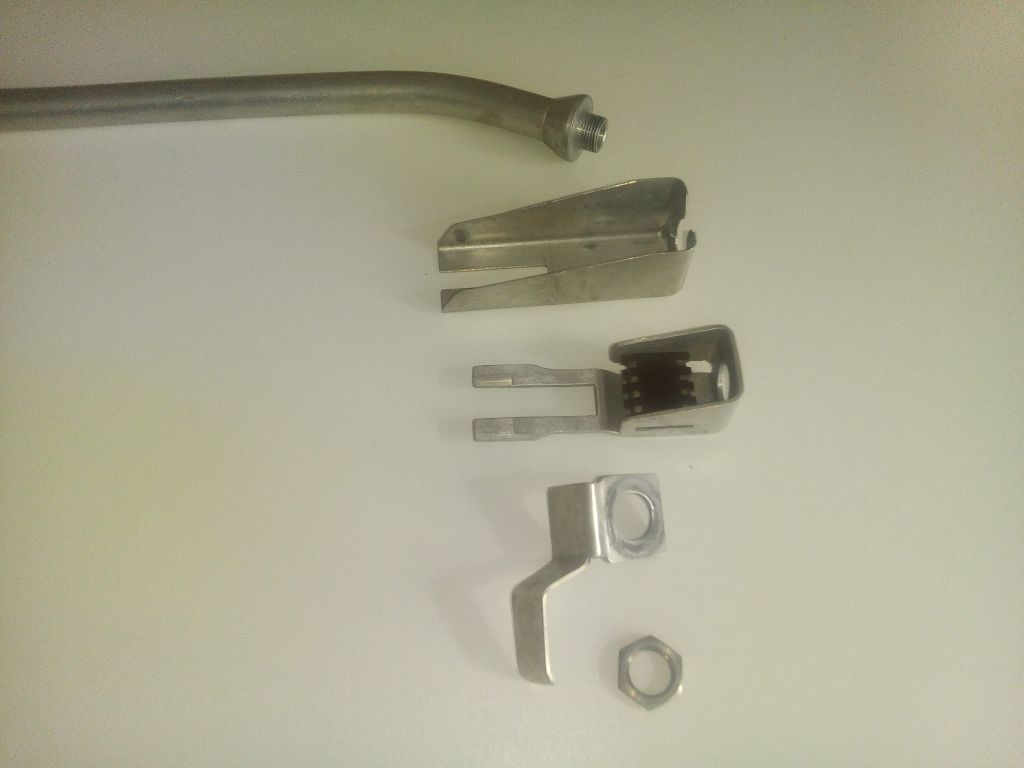

Non seulement le PC avec une cosse à enficher me semble compliqué pour du DIY, mais les pièces (le bras est très sale) sont exécutées avec minutie (rainure sur l'axe pivot) et pas dans l'esprit du DIY (cf le nombre de pièces pour le PC).

- Un truc qui m'étonne quand même, c'est que rien n'est prévu pour fixer la base (je percerai trois trous).

- Le bras se démonte et se remonte complètement en moins d'une minute (véridique).


# pour le roulement latéral.

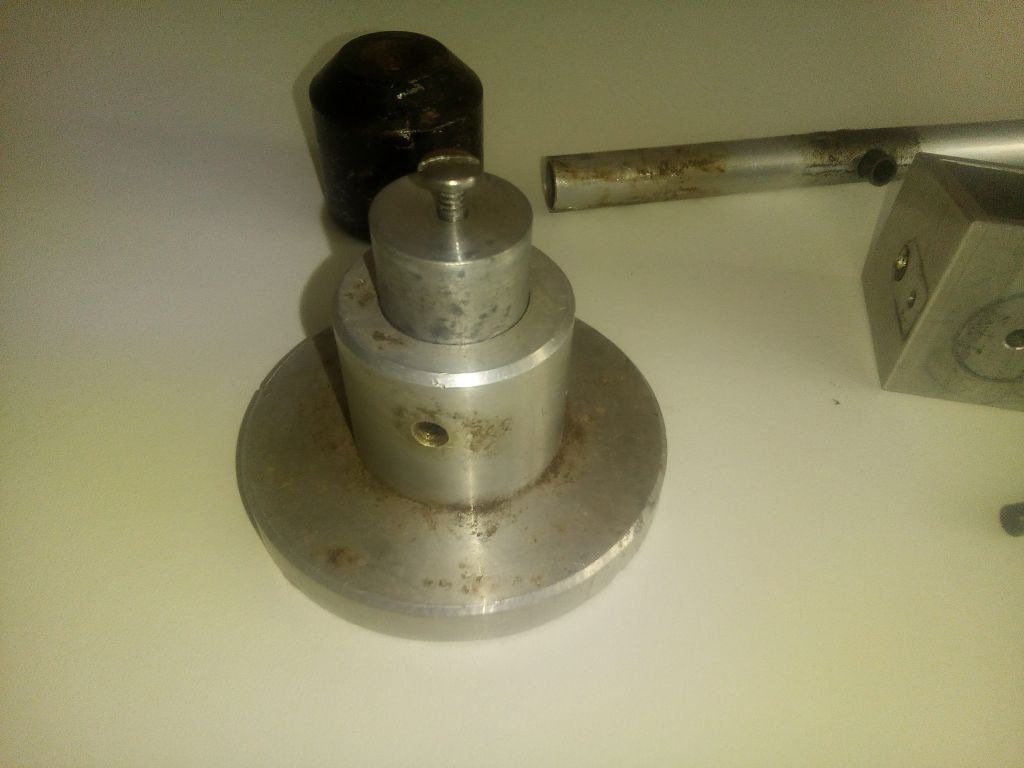

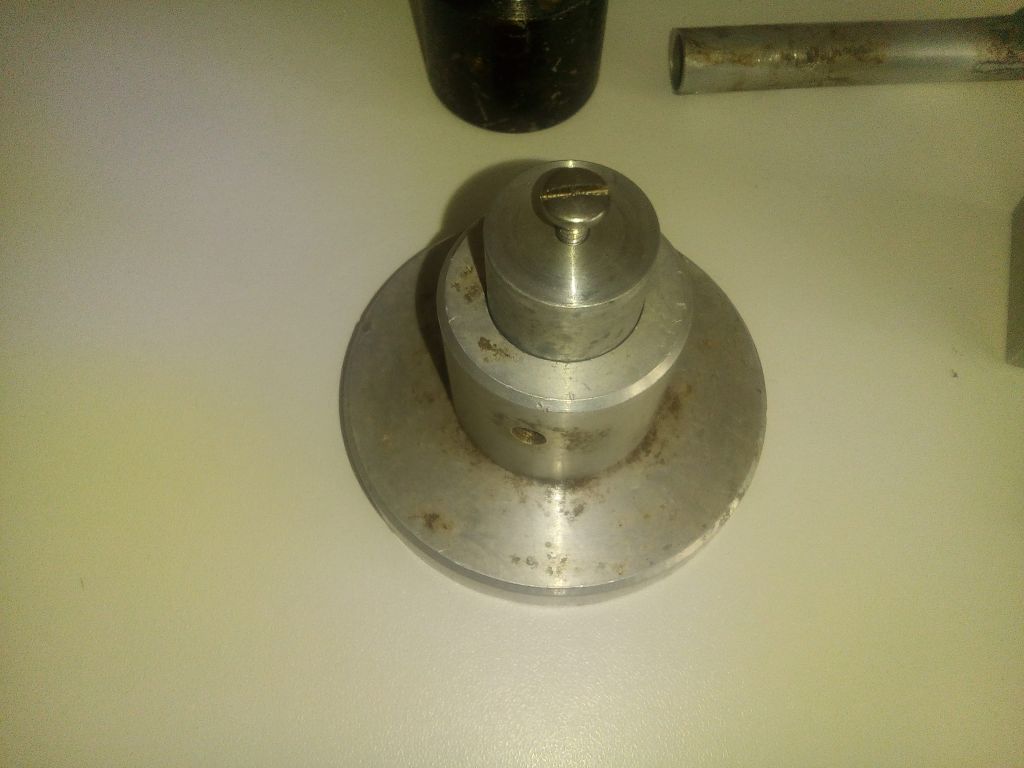

Ma première pensée était qu'il devait y avoir un roulement (style butée) au fond de la base et que le gros cylindre reposait dessus.

En effet, actuellement, le gros cylibdre tourne dans la base assez librement, bien que très sale et non lubrifié, mais c'est alliage contre alliage (pas logique).

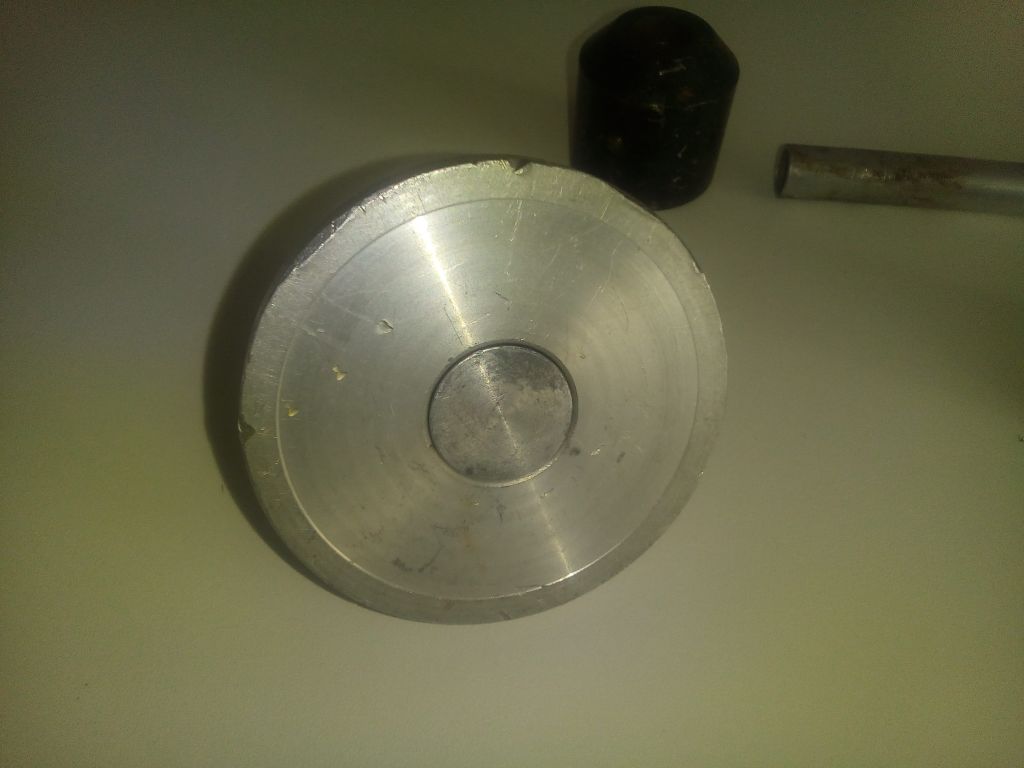

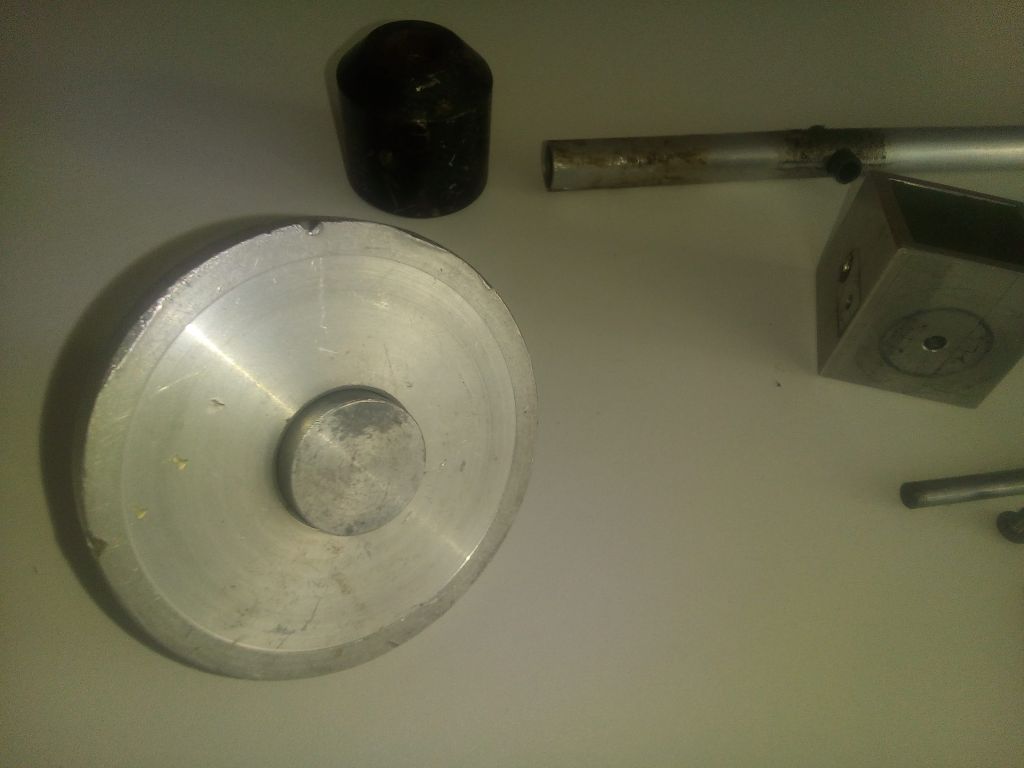

De plus, la base est évidée (c'est pour cela que je pensaisqu'un roulement devait s'y trouver.

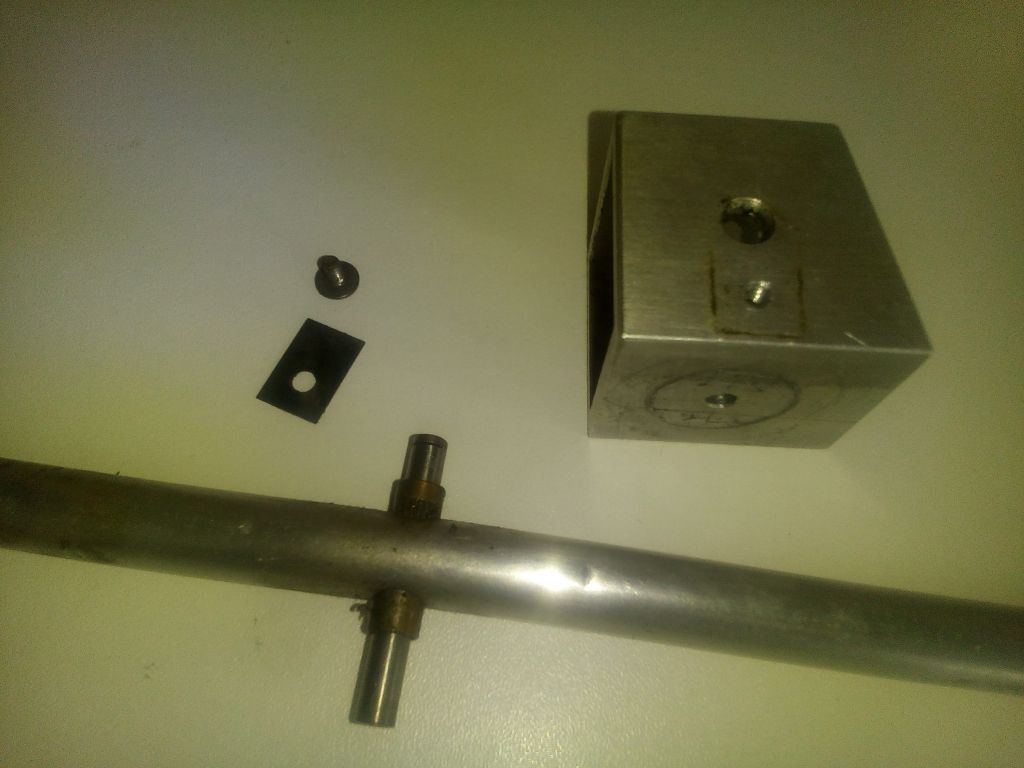

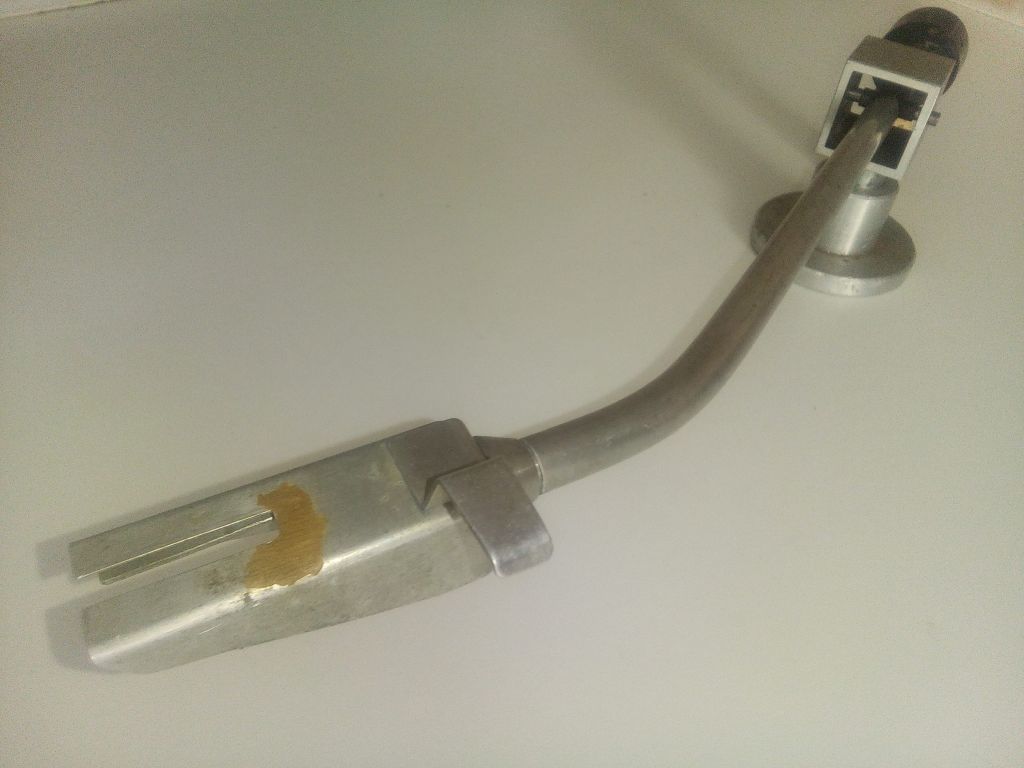

Mais (voir photo 6), j'ai remarqué, un perçage de la base pour une vis.
Une vis qui doit permetre de régler la hauteur du fut (gros cylindre), donc fut et base doivent se trouver solidaire.
Le mouvement latéral est ailleurs (comme la vérité).

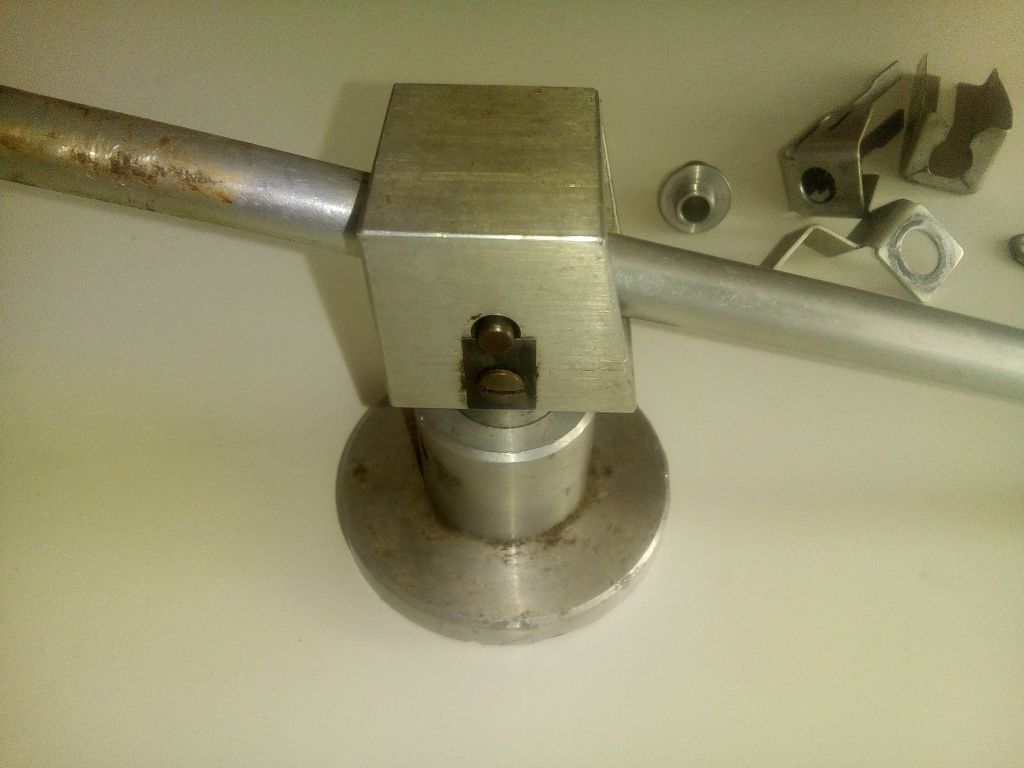

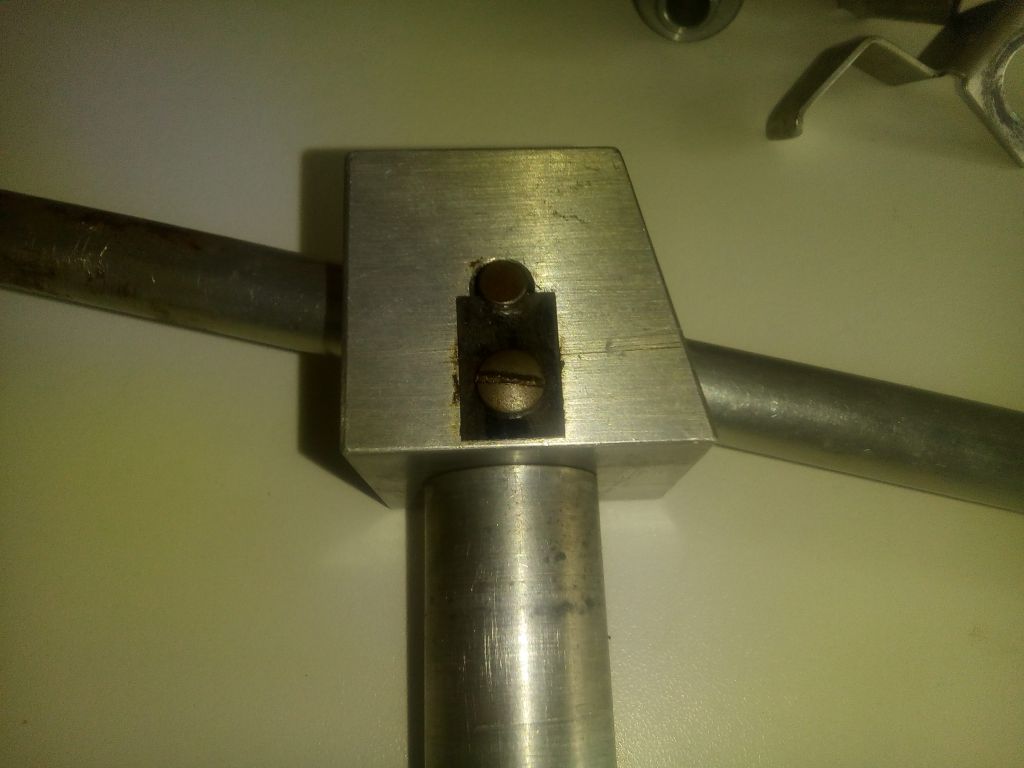

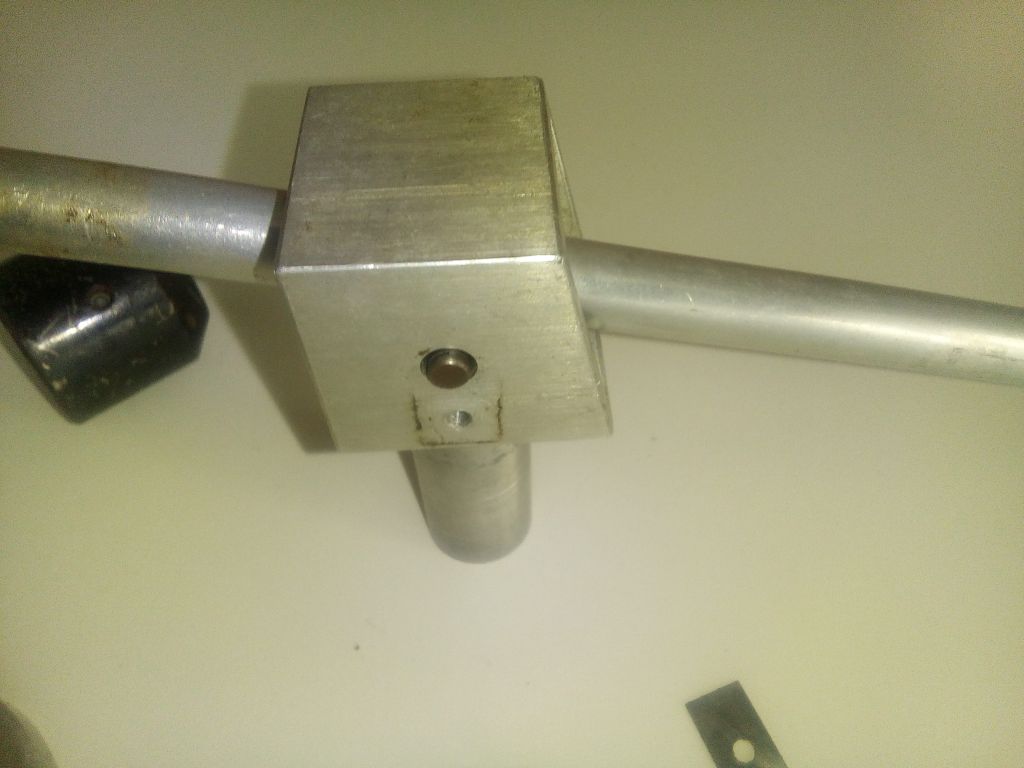

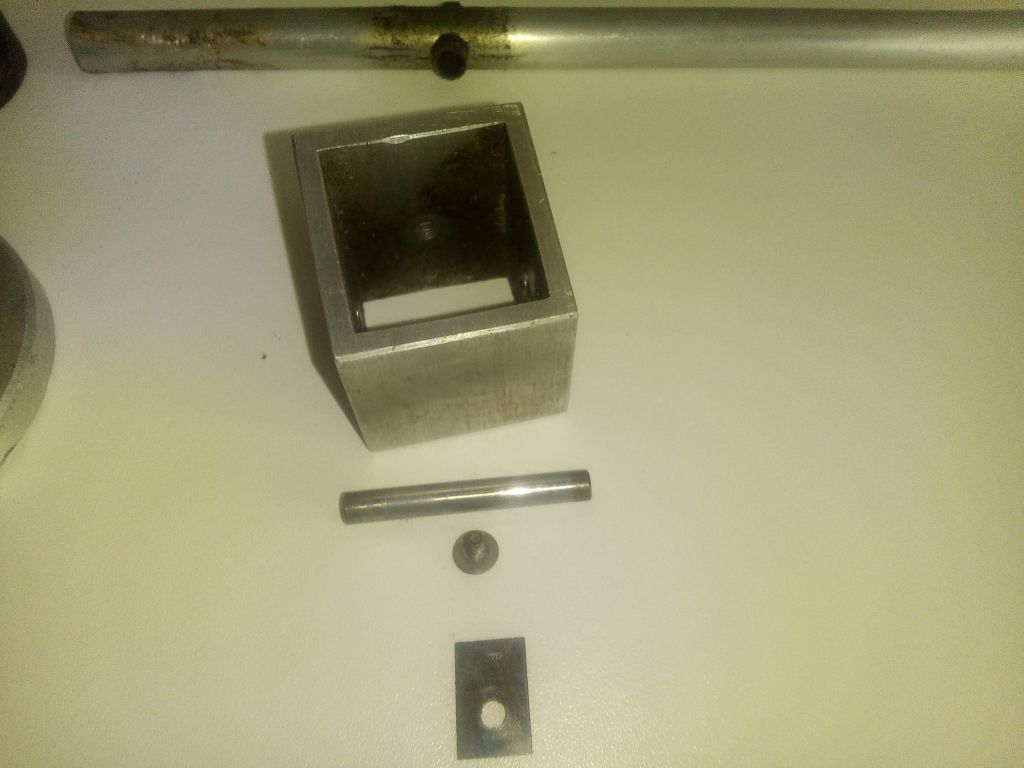

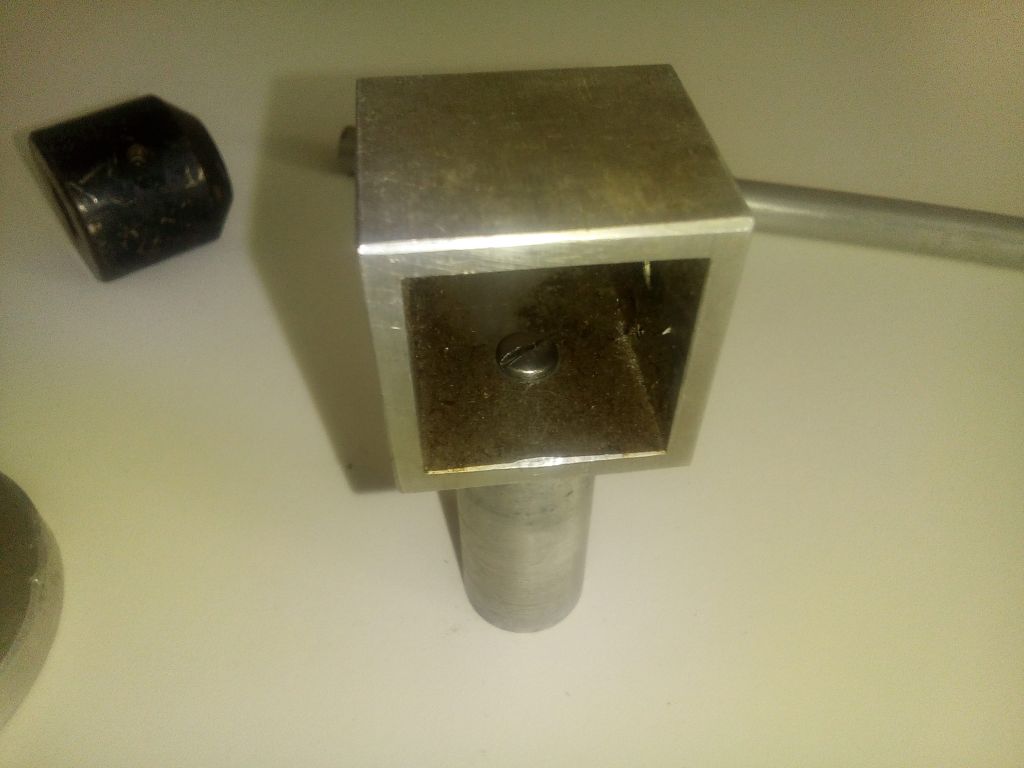

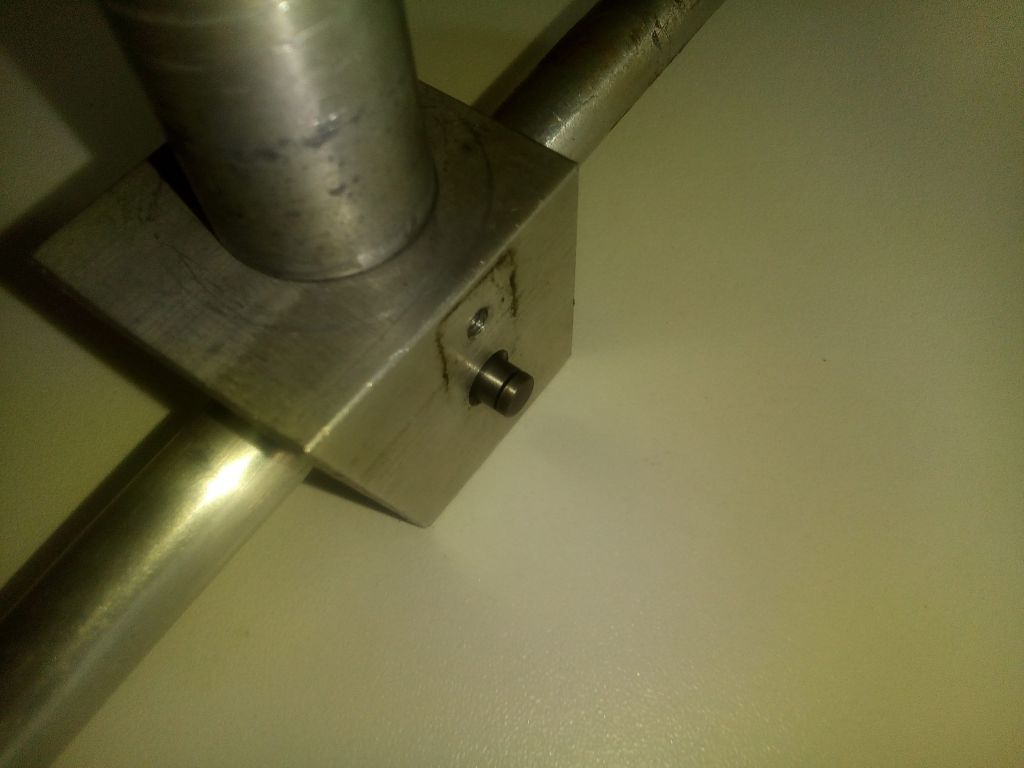

Au niveau du "carré", il y a une vis qui traverse le "carré" en bas, pour rejoindre le fut (gros cylindre), je pense que le roulement latéral doit se trouver là.
Peut être des rondelles lubrifiées en bronze ou autres sont manquante, parce que même si je déserre la vis et que ça tourne, en l'état, cela ne me parait pas convenable.

# cablage.
Le tube n'est pas fermé à l'arrière, ni le contre poids.
Le cable doit alors sortir par l'arrière (bof).
Ça ne me plait pas trop, il faut que je cherche une autre sortie (dépendra de la mise en place du roulement latéral).

# la fixation cellule (pièce manquante), c'est pas grand chose à faire, et je supprimerai le système de cosse (vu qu'il y a peu de chance que je tombe sur la bonne pièce).
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 10 Aoû 2018 07:12 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2786
  • Remerciements reçus 43
  • Points : 31898
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
"Au niveau du "carré", il y a une vis qui traverse le "carré" en bas, pour rejoindre le fut (gros cylindre), je pense que le roulement latéral doit se trouver là."
oui, sous le carré, c'est ce que je voulais dire plus haut :cool:

"Le tube n'est pas fermé à l'arrière, ni le contre poids.
Le cable doit alors sortir par l'arrière (bof)."
Non, je ne crois pas, je n'ai jamais vu ça sur un bras, c'est au niveau du pivot que les fils doivent sortir. Et comme il n'y a pas de rainure pour faire descendre les cables, c'est donc aérien.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 10 Aoû 2018 09:49 #8

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4591
  • Remerciements reçus 68
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
Le tube n'est pas percé au niveau du pivot ...
La seule sortie c'est à l'arrière !
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 10 Aoû 2018 23:37 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2786
  • Remerciements reçus 43
  • Points : 31898
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
C'est bizarrec ette affaire.... Alors peut-être un diy pas fini? :mrgreen:
Dernière édition: 10 Aoû 2018 23:47 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 11 Aoû 2018 13:36 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2786
  • Remerciements reçus 43
  • Points : 31898
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pour la rotation, j'ai trouvé une solution simple U°)

Un coup de pointeau sous le cylindre, et une bille en dessous!!!! tout ça huilé ou graissé et hop :banana:
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 11 Aoû 2018 13:39 #11

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4591
  • Remerciements reçus 68
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
Oui, peut être plus facile que de trouver un roulement au bon diamètre, en effet.
Il faudrait juste créer un fond de palier.

Mais ... je pense plustot mettre un roulement entre le carré et le cylindre.
Afin de percer tube et cylindre pour faire passer le cable par en dessous, et pour garder le réglage de hauteur.
@ suivre ...
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 11 Aoû 2018 14:00 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2786
  • Remerciements reçus 43
  • Points : 31898
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Moi j'aime bien les câbles extérieurs, jy trouve aussi une certaine estétique.

Si c'était le mien :
je percerai le tube dans le carré pour faire sortir les cables sur le coté
je ferai un fond de palier plat + joint papier, pour y mettre une bille dans l'huile.
pour régler la hauteur, je changerai la bille (+/- grosse), ou bien des cales sous la bille, ou sous le palier...
;)

En tout cas, c'est une chouette base pour bricoler !!!!
Dernière édition: 11 Aoû 2018 14:00 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 15 Aoû 2018 17:35 #13

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4591
  • Remerciements reçus 68
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
Une piste ?

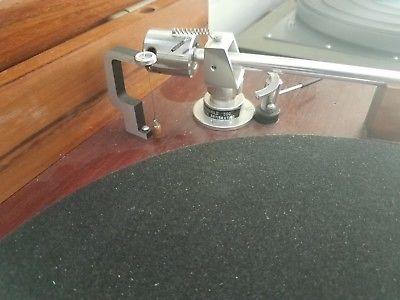

Fairchild 500:

L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 28 Oct 2018 12:24 #14

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4591
  • Remerciements reçus 68
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat

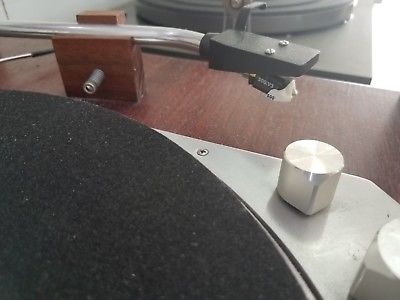

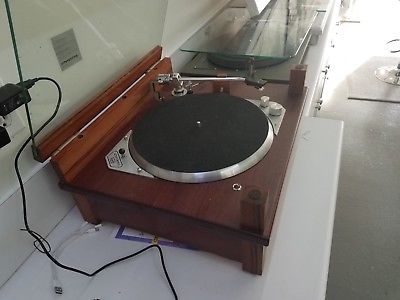

un air de famille ...







L'administrateur a désactivé l'accès en écriture pour le public.

Bras 12' à identifier 28 Oct 2018 16:52 #15

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 2786
  • Remerciements reçus 43
  • Points : 31898
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ça y ressemble, même style!
L'administrateur a désactivé l'accès en écriture pour le public.
