SUJET : Airprodigy leaner tracking tonearm

Airprodigy leaner tracking tonearm 23 Mar 2020 15:07 #1

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Membre actif
  • Messages : 163
  • Remerciements reçus 1
  • Points : 173
  • Karma: 0
Bonjour à tous.

Je viens de découvrir ce nouveau bras tangentiel qui me semble tout à fait digne d'intérêt. C'est une copie du Terminator de TransFi-Audio, le concepteur ne s'en cache pas. Il a son esthétique à lui je dirai, moins élégant que le Terminator je trouve et peu être moins abouti dans le détail, mais il s'agit de choix pour avoir un produit peu cher.

Il est fabriqué en alu pour les pièces en mouvement et pour le reste utilise l'impression 3D en grande quantité.

Je n'ai jamais ni entendu de musique avec ni ne l'ai eu entre les mains, mais il n'y a pas de raison qu'il ne soit pas d'une qualité sonore identique ou tout au moins proche de celle du Terminator.

Son principal intérêt par rapport au Terminator me direz vous! Hé bien c'est le prix, 431€, soit moins de la moitié du prix du Terminator.

www.google.com/url?sa=t&rct=j&q=&esrc=s&...bZOReq6zo1MQ6MgGqOOR
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 23 Mar 2020 18:07 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 4153
  • Remerciements reçus 82
  • Points : 48181
  • Karma: 3
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Chouette pour un projet DIY :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 23 Mar 2020 21:04 #3

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Membre actif
  • Messages : 163
  • Remerciements reçus 1
  • Points : 173
  • Karma: 0
Oui, ou même en remplacement pur et simple, c'est bras sont bien adaptés aux cellules à très basse compliance.
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 13:51 #4

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1005
  • Remerciements reçus 8
  • Points : 1063
  • Karma: 1
  • Médaille en chocolat
C'est très intéressant effectivement.
Décidément l'impression 3D offre vraiment des possibilités infinies..

Je ne sais plus si nous en avions palé quand nous nous sommes brièvement rencontrés au magasin mais utilise tu un " Air surge Tank " comme disent les ricains ?
C'est absolument dément l'effet de ce truc. Si tu n'en as pas je t'encourage à en fabriquer un .
Dernière édition: 24 Mar 2020 14:02 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 15:34 #5

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Membre actif
  • Messages : 163
  • Remerciements reçus 1
  • Points : 173
  • Karma: 0
Quésaco?
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 15:44 #6

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1005
  • Remerciements reçus 8
  • Points : 1063
  • Karma: 1
  • Médaille en chocolat
Alors c'est en fait une réserve d'air qui évite les pulsations des membranes de la pompe et qui permet d'avoir un débit constant.
En gros, tu prend un bidon dans lequel tu fais transiter l'air en provenance de la pompe avant d'attaquer le bras. Quand j'utilisais des bras sur coussin d'air, j'avais fait ça avec un bout de tuyau d'évacuation d'eau de 12 cm de diamètre de 80 cm de long fermés aux deux extrémités avec un côté ouvrant. Ça permet d'y coller un sachet de graines qui captent l'humidité et de le changer pour éviter que la moisissure s'installe dans le circuit.
Non seulement tu gagne en pression mais comme le réservoir absorbe les pulsations de la pompe, le débit est plus stable et constant et ça s'entend plus que le nez au milieu de la figure.
Si tu veux des précisions je fais un petit crobart.
Dernière édition: 24 Mar 2020 15:45 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 15:47 #7

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1005
  • Remerciements reçus 8
  • Points : 1063
  • Karma: 1
  • Médaille en chocolat
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 16:27 #8

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 919
  • Remerciements reçus 42
  • Points : 946
  • Karma: 0
vincent écrit:
Alors c'est en fait une réserve d'air qui évite les pulsations des membranes de la pompe et qui permet d'avoir un débit constant.

(//) Pas nécessaire sur l'Air Prodigy (selon son concepteur) :

A la place il a utilisé un tube d'adduction d'air spécifique à parois souples et de très grande longueur (plusieurs mètres) qui stabilise le débit d'air et absorbe les pulsations de la pompe. La grande longueur permet également de positionner la pompe au plus loin de la zone d'écoute...
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 16:46 #9

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1005
  • Remerciements reçus 8
  • Points : 1063
  • Karma: 1
  • Médaille en chocolat
Mon très cher Marc,

Nous touchons là à un domaine que je maîtrise mieux que le maître du monde lui-même :mdr:
J'ai eu plusieurs platines et bras de ce type et je me suis arraché les cheveux pendant des heures sur les problèmes de pression/débit. Je peux t'assurer déjà d'une chose : plus tu éloigne la pompe, plus tu as de la perte de pression, le reservoir permet dans une certaine mesure de garder cette pression.
Avoir plus de pression que nécessaire n'est pas plus mal, le rail d'air est plus rigide et stable. Pour rendre une pompe silencieuse c'est très simple. On fait une boîte et contrairement à ce qu'on pense, il ne faut pas la poser dans de la mousse, il faut la suspendre avec des bracelets élastiques ou des joints toriques à l'intérieur et on peut laisser de la mousse pour insonoriser. Une fois la boite fermée, c'est inaudible.
J'avais une grosse platine américaine il y a quelques années qui avait un bras sur air, aspiration du disque et le plateau sur air aussi. Le compresseur/aspi était dans le salon dans une caisse assez lourde et était pendu dedans. C'était absolument inaudible à 50cm.
Je dois encore avoir quelques photos du merdier qui traînent..
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 17:05 #10

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Membre actif
  • Messages : 163
  • Remerciements reçus 1
  • Points : 173
  • Karma: 0

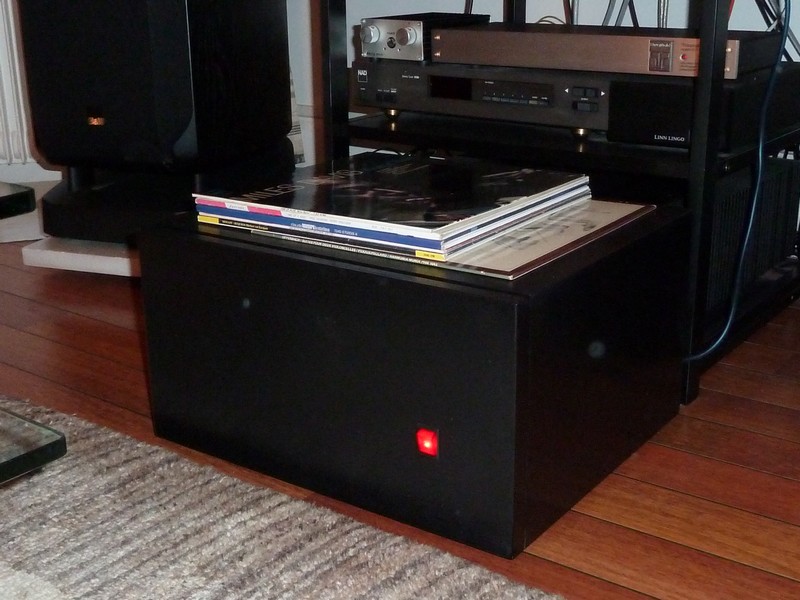

vincent écrit:
Je me suis fais ça!!!

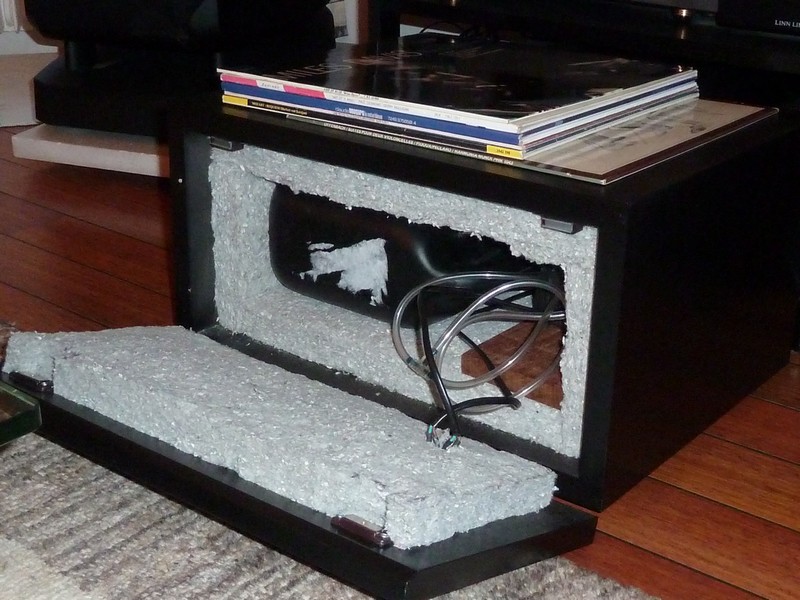

Médium 22mm et ouate de cellulose 40mm
Pascal
Dernière édition: 24 Mar 2020 17:08 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 17:07 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 4153
  • Remerciements reçus 82
  • Points : 48181
  • Karma: 3
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Intéressant, j'avais commencé des dessins 3D et chopé qqs croquis sur le web, pour me faire un bras de ce style... mais je dessine3D comme une buse, et je n'ai pas encore approfondi/appris....
Bon si vous êtes tentés par l'aventure, et si vous voulez jouer du DIY, je participerai avec plaisir et peux fabriquer quelques pièces, ayant 2 imprimante3D at home.

Autre question, appart le "coussin d'air", il y a d'autres options intéressantes? roulements? ou autres?....

LB
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 24 Mar 2020 17:44 #12

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Membre actif
  • Messages : 163
  • Remerciements reçus 1
  • Points : 173
  • Karma: 0
Ben sur ce bras le coussin d'air n'est pas une option na:/, pour le reste je ne sais pas, je ne vois pas de VTA utilisable pendant le jeu d'un disque comme sur le Terminator et je ne pige pas bien non plus comment s'effectue le réglage du rail principal qui doit être absolument horizontal.
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 25 Mar 2020 12:31 #13

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1005
  • Remerciements reçus 8
  • Points : 1063
  • Karma: 1
  • Médaille en chocolat
Donc tu as bien un réservoir tampon avec le bidon.

:ok:

Belle réalisation.
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 25 Mar 2020 15:13 #14

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Membre actif
  • Messages : 163
  • Remerciements reçus 1
  • Points : 173
  • Karma: 0
Ouais!

Merci!

Je n'ai jamais eu de problème de quelque nature que ce soit ni avec l'alimentation d'air ni avec le bras sauf une fois de manière intéressante.

Sur des passages de 78t à modulation complexes le disque ayant tendance à entrainer le bras vers l'avant et par conséquent le slider, ce dernier venait toucher par l'arrière la poutre sur laquelle il se déplace. Le bras n'avançait plus. J'y ai remédié en fabricant une petite plaque de plomb qui vient se mettre sur le slider entre les deux supports du bras. La partie visible recouvre le slider et à l'arrière un retour de 1cm pour le maintenir accroché et permettant de maintenir un certain équilibre et le tour est joué, plus de problème. Ce qui montre bien que les modulations ont une action de freinage sur le diamant et qu'il n'est pas étonnant qu'elle soit absorbée par les ressorts des contre-platine ou dans l'élasticité des courroies, rendant les attaques moins percutantes bouffant des détails et ayant un message moins net sur les modulations puissantes qui s'enchainent rapidement dans des musique genre Flamenco. Vive le galet et les gros moteurs!!!
Pascal
Dernière édition: 26 Mar 2020 09:40 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 27 Mar 2020 13:24 #15

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 2436
  • Remerciements reçus 40
  • Points : 7679
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Et les gros moteurs DD avec grosse alimentation....
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 27 Mar 2020 13:26 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 27 Mar 2020 13:43 #16

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1005
  • Remerciements reçus 8
  • Points : 1063
  • Karma: 1
  • Médaille en chocolat
ThierryN écrit:
Et les gros moteurs DD avec grosse alimentation....

Bof...

Si c'était si bien que ça, la Référence serait un DD pas une courroie....

-(8)-


*ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 27 Mar 2020 13:56 #17

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 2436
  • Remerciements reçus 40
  • Points : 7679
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je rève . Et dire que c'est ce mec qui m'a branché sur certaines platines DD "bien mieux qu'une LP12" .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Airprodigy leaner tracking tonearm 27 Mar 2020 14:14 #18

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1005
  • Remerciements reçus 8
  • Points : 1063
  • Karma: 1
  • Médaille en chocolat
:-)))
L'administrateur a désactivé l'accès en écriture pour le public.
