SUJET : Lurné SL5

Lurné SL5 31 Aoû 2020 20:16 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Achat conclu , je le récupère à Rueil le 11 septembre.
Il était proposé sur les Studietto , avec le report, prévu en façade, de la commande de lift qui est placée sur le châssis du bras (le petit bouton brillant sur la 2ème photo).
A la différence du T3 toute son électronique est incorporée au châssis de bras mais il comporte toutes les fonctions des premiers T3, dont le lift automatique en fin de disque. La mécanique du bras est la même sauf les roues du chariot de déplacement latéral , notablement simplifiées.
Je le monterais sur une Studio.
Un peu en dessous du T3 Goldmund il devrait cependant être intéressant pour promener une DL S1 .



listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 31 Aoû 2020 20:21 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 31 Aoû 2020 22:47 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77505
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Superbe!!! et en plus c'est français.

J'aime bien les objets Lurné, bras ou platines, ce sont (à mes yeux) des bien belles choses.
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 01 Sep 2020 23:13 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Voui.
Mais ses bras classiques, unipivots, sont assez inégaux . Et pour les platines, je préfère Goldmund !
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 01 Sep 2020 23:14 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 01 Sep 2020 23:32 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77505
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Intégriste !!!!!








-(8)-
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 06 Sep 2020 17:08 #5

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Ah ça, notre Grinch depuis qu'il a mis les oreilles dans les Goldmund ( et dire que c'est de ma faute *ttg> ) c'est compliqué pour ne pas dire impossible de lui parler d'autre chose et pourtant...
Et pourtant, je vais peut-être arriver à lui faire pousser le nez d'ici une quinzaine *;:>;

Patience... s§s,
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 06 Sep 2020 19:31 #6

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
7 jours .

(" Pousser le nez " ?-| )

T'as zappé la mia pyjama .....
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 06 Sep 2020 19:32 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 06 Sep 2020 19:33 #7

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
J'ai pas oublié la mia pyjama.
De l'avis des ceusses qui connaissent, tu peux y aller les yeux fermés et les oreilles ouvertes et oualou balou pour en avoir une en direct.... désolé..
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 06 Sep 2020 19:56 #8

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut Vincent et merci.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 06 Sep 2020 20:10 #9

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Salut Thierry,

De rien. A samedi :-)
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 06 Sep 2020 21:10 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77505
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Soirée pyjama samedi? ça va bien les gars???






:mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 06 Sep 2020 23:53 #11

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
:-)))
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 12 Sep 2020 16:45 #12

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Récupéré hier.



Pas encore pu le tester car l'alim fournie qui sort du 9V dc n'est sans doute pas la bonne (en principe 12V).

Rectification : ce serait bien du 9V dc.
Mais de toutes façons il a un pb. Il est chez le réparateur , suite sous 10/15 jours .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 19 Sep 2020 16:59 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 15 Sep 2020 22:22 #13

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77505
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A l'occasion, si tu peux nous faire des photo de détails, pour comprendre comment ça marche et comment c'est fait :roll:
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 16 Sep 2020 08:30 #14

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Le bleu écrit:
A l'occasion, si tu peux nous faire des photo de détails, pour comprendre comment ça marche et comment c'est fait :roll:

Comment ça marche ?
Pour simplifier, il y a le bras à proprement dit sur lequel tu montes la cellule qui est un double unipivot, juste derrière la coquille, il y a une lamelle qui vient ouvrir quand le bras avance guidé par la cellule, le circuit d'alimentation du moteur d'avance avec un opto coupleur. Un micro moteur reducté se charge de faire avancer le chariot par l'intermédiaire d'une courroie pour rattraper l'écart de façon à tenir le bras toujours perpendiculaire à la tangente.
C'est exactement la même chose que le T3 goldmund à un détail près, le T3 avance quand le bras sort du faisceau de l'optocoupleur et recule quand la lamelle derrière la coquille rentre et coupe le circuit. Il suit parfaitement le mouvement de va et vient quand on a un disque excentré ( comme mon Spiteri ) Le SL5, lui marche en crabe en quelque sorte. Goldmund a abandonné ce principe de va et vient sur les générations suivantes. Trop compliqué à mettre en œuvre et pointu à régler parfaitement, il fallait également simplifier les coûts de réalisation en augmentant les tarifs ( normal ) . Malheureusement cela a été au détriment du résultat sonore. Les perfectionnistes ne jurent que par les vieux T3 bien plus performants au niveau sonore et qui plus est, peuvent guider n'importe quelle cellule quelque soit sa compliance.
Le T5 ou SL5 est une merveille d'ingéniosité et de fabrication, Pierre Lurné y a mis tout son savoir-faire de micro mécanicien. Tout est simplicité et astuces pour avoir un bras performant et fiable à un coût abordable que ce soit au niveau de l'articulation du bras ou des guides de chariot.Je n'en ai jamais eu entre les mains hormis une vieille épave que j'ai donné à Thierry pour examen mais ça frise le génie. Le T3, lui, vous rappelle à son bon souvenir et manifeste son mécontentement quand on ne s'en sert pas souvent ce qui n'est pas le cas du SL5 sauf celui-ci qui est en panne. A mon avis ce n'est pas grand chose et notre Grinch national va bientôt pouvoir en profiter.
Voilà..
L'administrateur a désactivé l'accès en écriture pour le public.

Lurné SL5 19 Sep 2020 17:02 #15

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15185
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
"Perpendiculaire à la tangente " ?

Ne serait-ce pas : " parallèle à la tangente " (et perpendiculaire au rayon ) ...


Le T5 (ou SL5) "avance en crabe " : seulement le temps qu'il faut à la plaque latérale pour sortir suffisamment d'entre les diodes du bras suiveur et faire avancer le chariot , d'accord ? Donc une déviation de placement du diamant assez infime par rapport à l'optimum .

Cette simplification a permis de limiter énormément l'électronique de contrôle (plus de boitier séparé, tout est embarqué dans le socle du bras).
Pour le reste le bras lui-même est identique au T3.

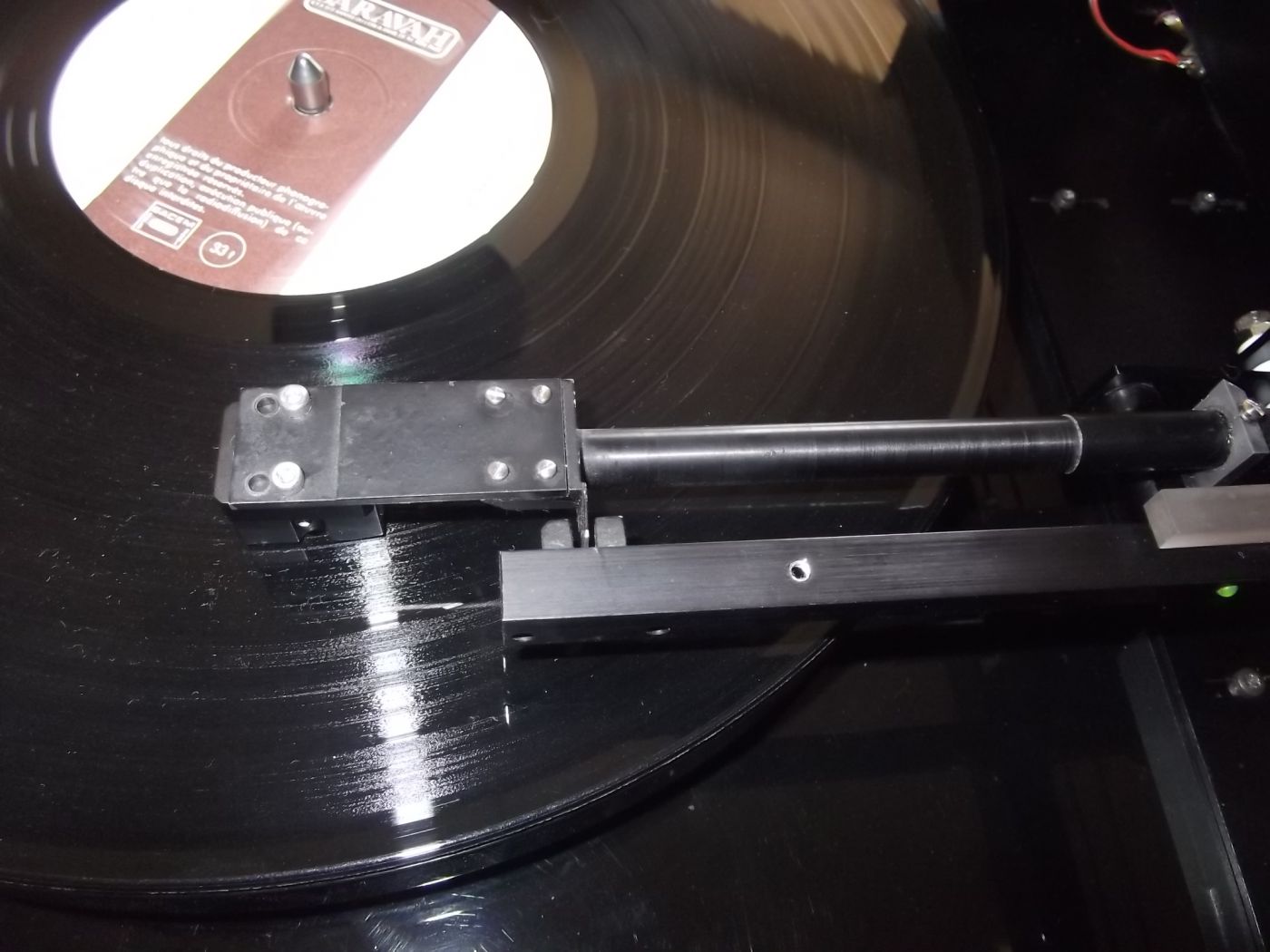

Photo de la plaque entre les diodes qui ouvre ou ferme le circuit :

listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 19 Sep 2020 17:16 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: Analog Addict
