SUJET : Rek O Kut K34H

Rek O Kut K34H 24 Aoû 2018 12:52 #37

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4604
  • Remerciements reçus 69
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat






la tienne:



EDIT: pas trouvé mieux.

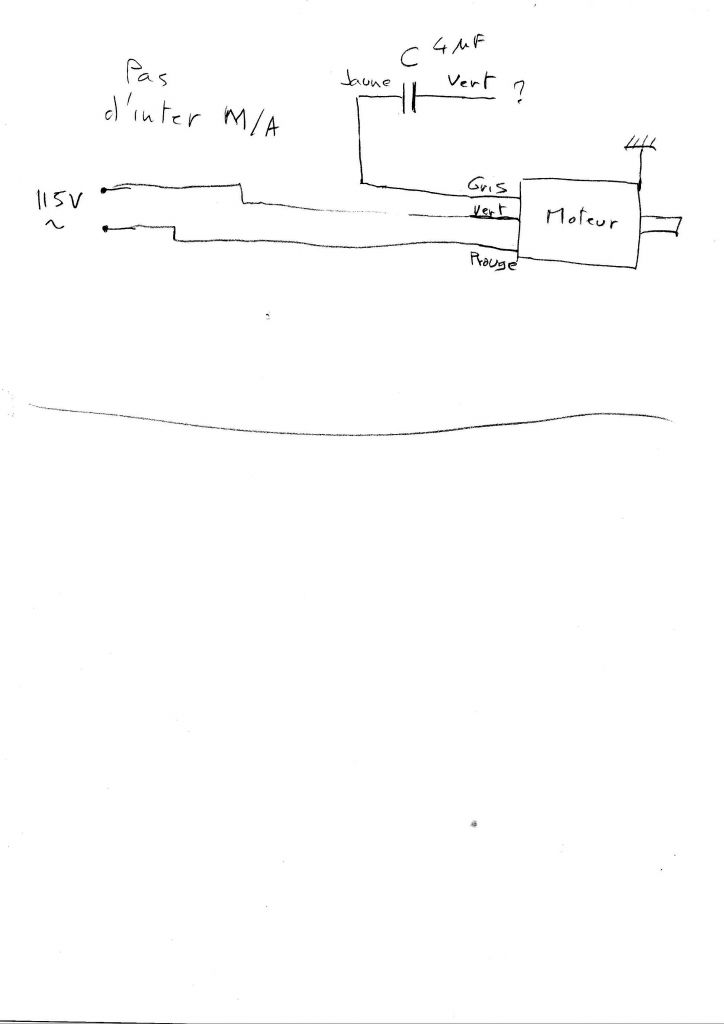

ça pourrait être utile que tu dessines un plan des connections actuelle de ton moteur, puis un autre plan à partir des photos ci-dessus.
Ensuite poste les deux plans, et des "experts" en électricité pourront vérifier.
Mieux de procéder ainsi, plutôt que de tout faire "péter", non ?

... ;)
Dernière édition: 24 Aoû 2018 13:14 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: sylvain

Rek O Kut K34H 24 Aoû 2018 20:43 #38

  • balooh
  • Portrait de balooh
  • Hors Ligne
  • Fou des platines
  • Messages : 610
  • Remerciements reçus 4
  • Points : 668
  • Karma: 2
sylvain écrit:
balooh écrit:
Elle est en 115 V non ? :arrow: transfo....

Sans blague? je savais pas :mdr:

A mon avis le vert va sur le secteur :idea: (115V je sais ;:) )

Comme tu t'es défini comme un branque, j'apportai un caillou à ta cabane...amuses toi bien...
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 24 Aoû 2018 21:38 #39

  • bubu
  • Portrait de bubu
  • Hors Ligne
  • Membre actif
  • Messages : 51
  • Points : 57
  • Karma: 0
Si quelqu'un voit un moteur de ce type en vente sur Internet qu il me fasse signe .Pour avoir brancher une fois mal un moteur et bien ça ne risque pas grand chose il ne demare pas c' est tout.
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 25 Aoû 2018 18:43 #40

  • JAC46
  • Portrait de JAC46
  • Hors Ligne
  • Fou des platines
  • Messages : 563
  • Remerciements reçus 8
  • Points : 503
  • Karma: 0
balooh écrit:
Elle est en 115 V non ? :arrow: transfo....

bonjour ma biloutte ! .... ou une 'tite résistance chutrice .... à 23 watts , on peut se le permettre ; ça te rappelle rien loulou ? Bisous
si tout était simple , ce serait moins complexe mais ce qui est imaginaire est toujours réel
ne parlons pas des premiers !
(synthèse métaphorique de visions mathématiques)
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 26 Aoû 2018 14:27 #41

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 2790
  • Remerciements reçus 43
  • Points : 32114
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
JAC46 écrit:
balooh écrit:
Elle est en 115 V non ? :arrow: transfo....

bonjour ma biloutte ! .... ou une 'tite résistance chutrice .... à 23 watts , on peut se le permettre ; ça te rappelle rien loulou ? Bisous

Comme sur les thorens à élastiques, les Rega, et plein d'autre.... qui ont cette petite résistance pour faire chuter de 110 la tension.

Ici il faudra une résistance de puissance, yess Jac!
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 26 Aoû 2018 19:32 #42

  • JAC46
  • Portrait de JAC46
  • Hors Ligne
  • Fou des platines
  • Messages : 563
  • Remerciements reçus 8
  • Points : 503
  • Karma: 0
Ici il faudra une résistance de puissance, yess Jac!

oui , bien sûr , mais ce n'est plus un pb maintenant ;

on trouve facilement des résistances en E24 jusqu'à 25 w sans radiateur additionnel .... et puis on peut faire aisément un réseau parallèle à deux
ou trois éléments si vraiment nécessaire
si tout était simple , ce serait moins complexe mais ce qui est imaginaire est toujours réel
ne parlons pas des premiers !
(synthèse métaphorique de visions mathématiques)
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 27 Aoû 2018 13:54 #43

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1735
  • Remerciements reçus 25
  • Points : 5151
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pour mémoire: J'ai le même moteur sur ma B12 GH.
Cela m'étonnerais que la poulie soit usinée sur l'axe moteur.
J'ai peut-être sauté quelque chose mais de tête le câblage est normal.
Pas une connexion coupée ? Tu as vérifié la continuité ? Le condo ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 27 Aoû 2018 14:36 #44

  • sylvain
  • Portrait de sylvain
  • en ligne
  • Membre actif
  • Messages : 105
  • Remerciements reçus 2
  • Points : 104
  • Karma: 0
Le fil vert venant du condensateur est en l'air...à mon avis il va sur l'arrivée secteur mais j'aimerai avoir confirmation.
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 27 Aoû 2018 15:42 #45

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1735
  • Remerciements reçus 25
  • Points : 5151
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

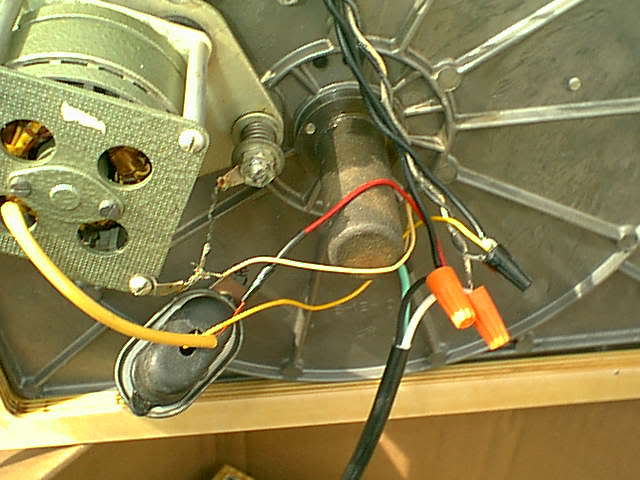

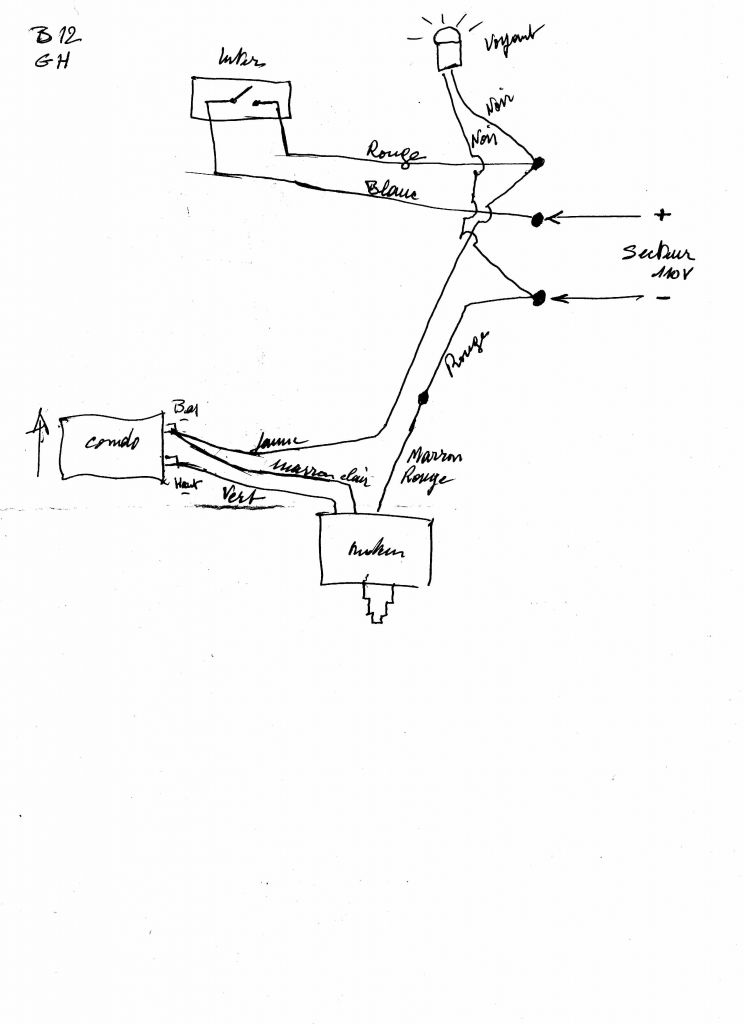

J'avais fait un (horrible) relevé du câblage moteur Pabst.
Le vert va au moteur.

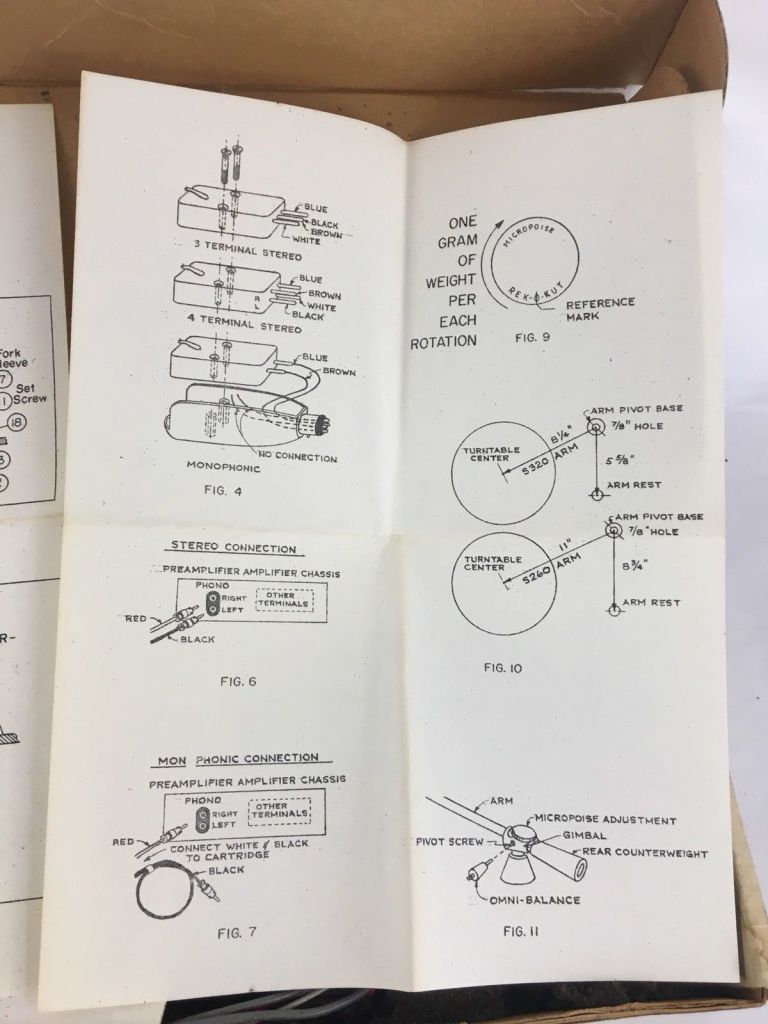

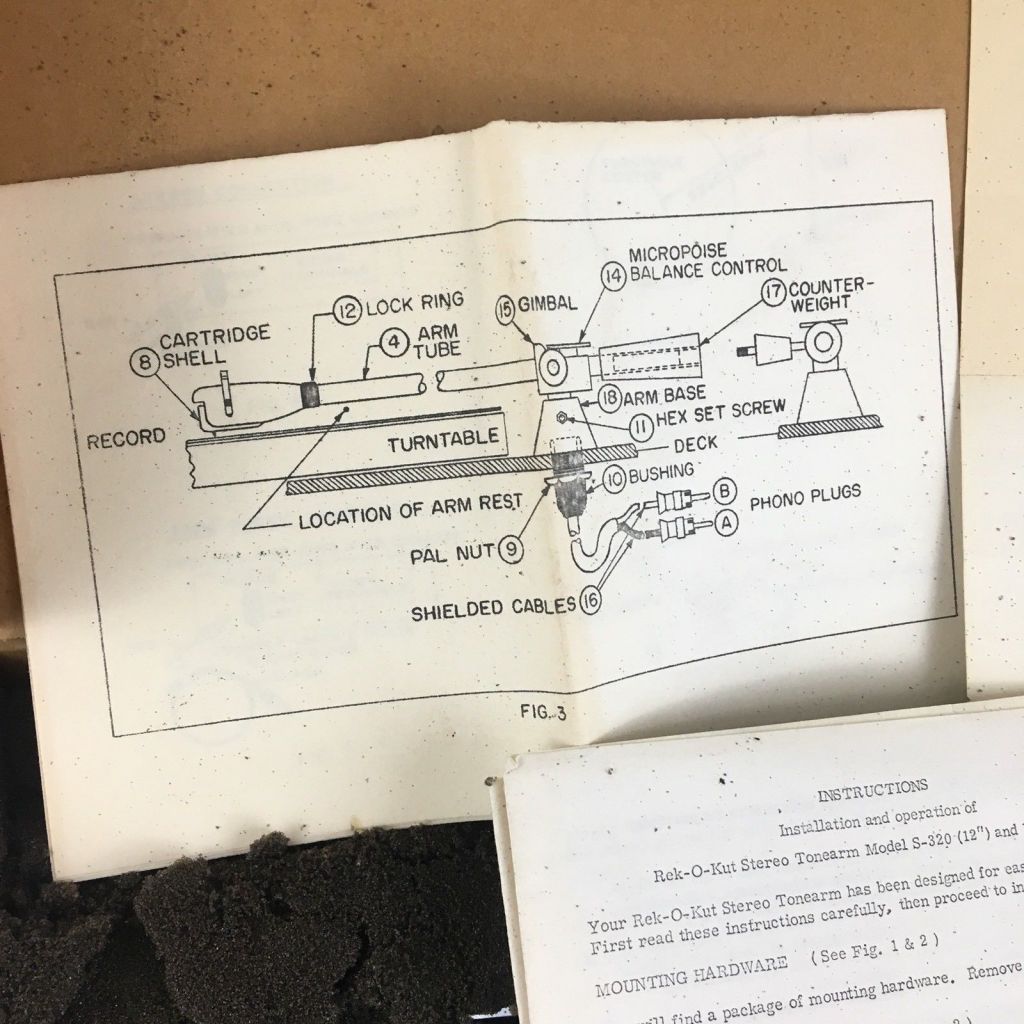

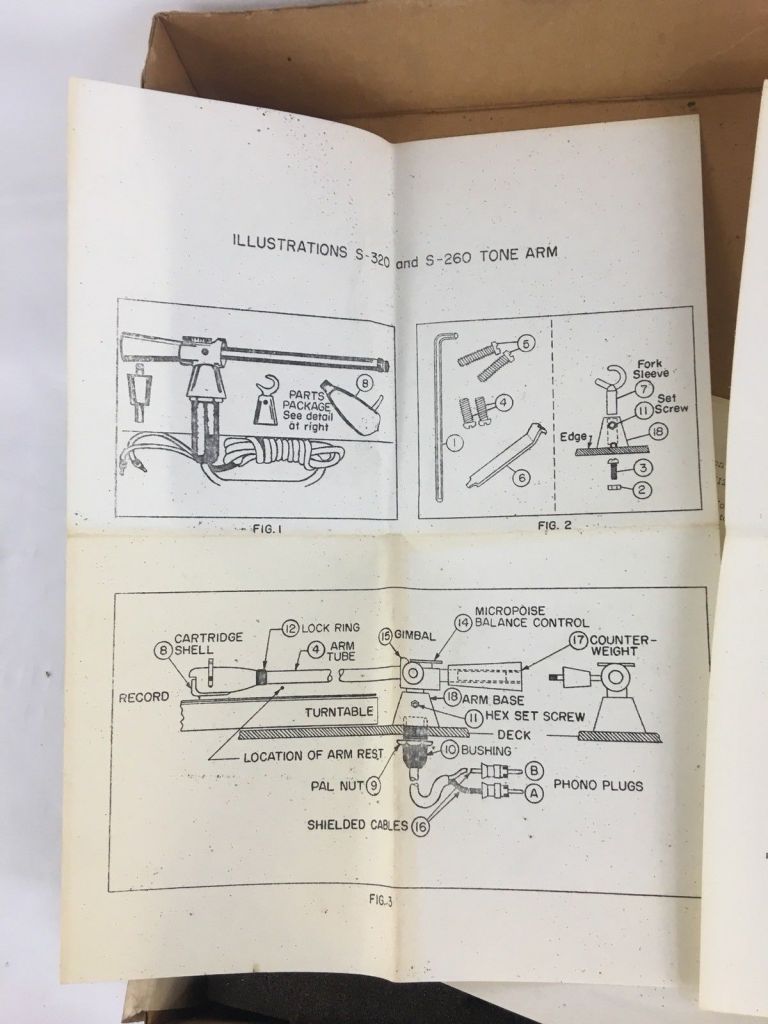

Je te joint la notice du bras Micropoise:







(Pris sur une annonce ebay, tel quel)

J'espère que cela te sera utile.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 27 Aoû 2018 16:27 #46

  • sylvain
  • Portrait de sylvain
  • en ligne
  • Membre actif
  • Messages : 105
  • Remerciements reçus 2
  • Points : 104
  • Karma: 0
Merci pour la notice du bras, ça va me servir :ok:

Pour le schéma, le mien ne correspond pas vraiment, mais en transposant ça devrait le faire (yess)


L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 27 Aoû 2018 16:55 #47

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 1735
  • Remerciements reçus 25
  • Points : 5151
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Mon jaune relie le condo au + 110V (Je dis le + car il passe par mon inter et que c'est la phase qui doit être coupée par un inter)
Mon rouge serait ( comme le vôtre) le - 110V
Mon vert relie l'autre borne du condo au moteur (donc le gris chez vous)
Il vous manque une liaison condo/secteur qui serait en effet le vert en l'air sur le vert en place (correspondance couleur).

(Sans garantie...)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 27 Aoû 2018 20:03 #48

  • sylvain
  • Portrait de sylvain
  • en ligne
  • Membre actif
  • Messages : 105
  • Remerciements reçus 2
  • Points : 104
  • Karma: 0
c'est ce que je pense aussi, on est donc deux.
Je vais m'en inspirer pour ajouter inter et voyant.
Merci
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 18 Oct 2018 00:40 #49

  • sylvain
  • Portrait de sylvain
  • en ligne
  • Membre actif
  • Messages : 105
  • Remerciements reçus 2
  • Points : 104
  • Karma: 0

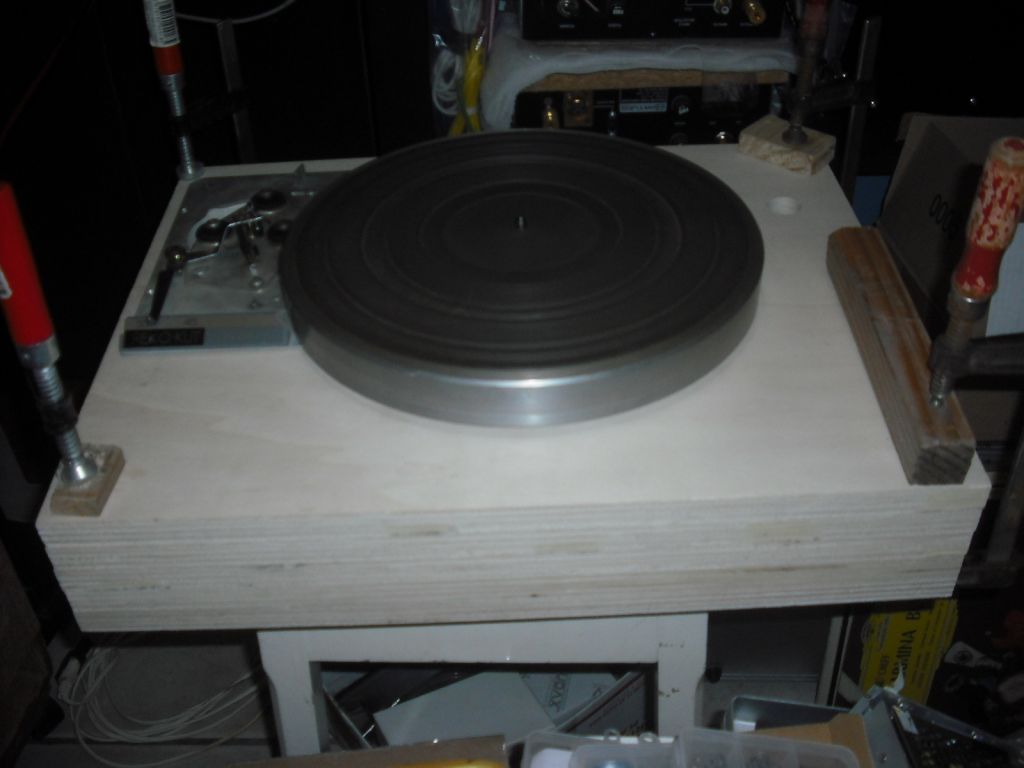

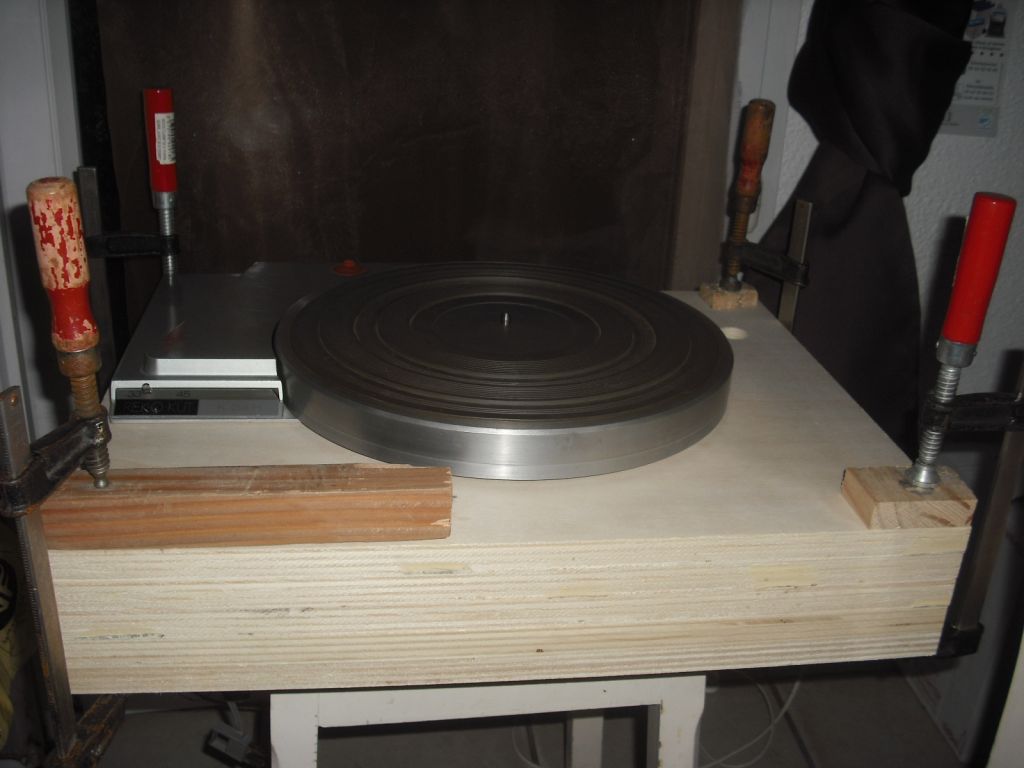

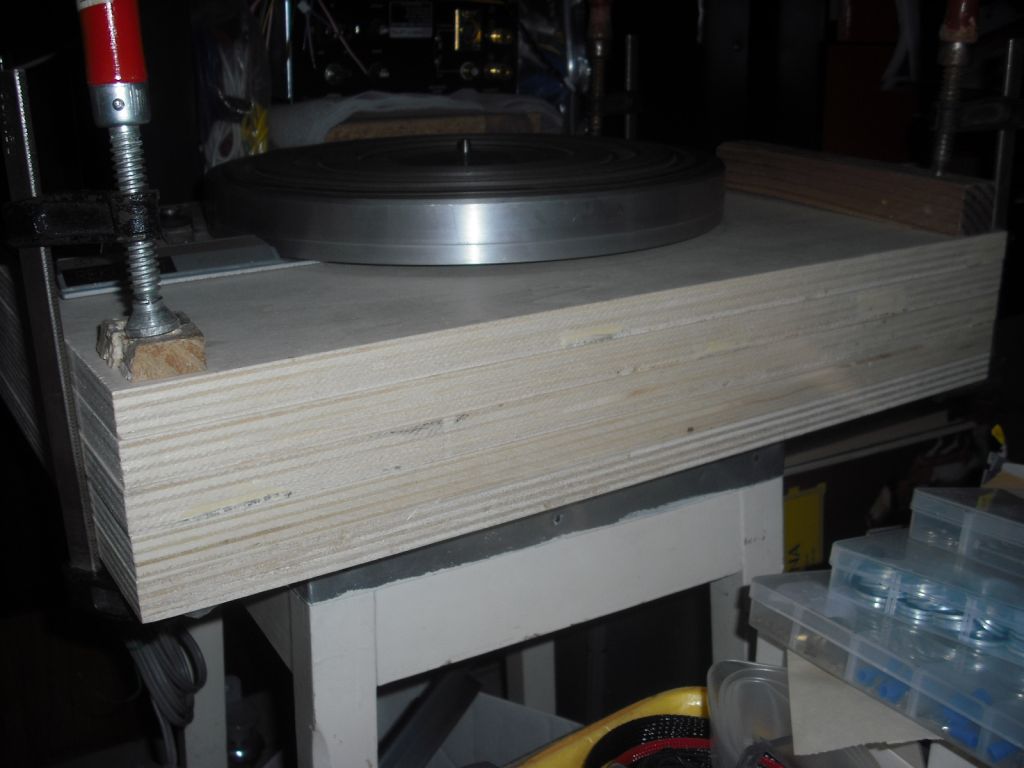

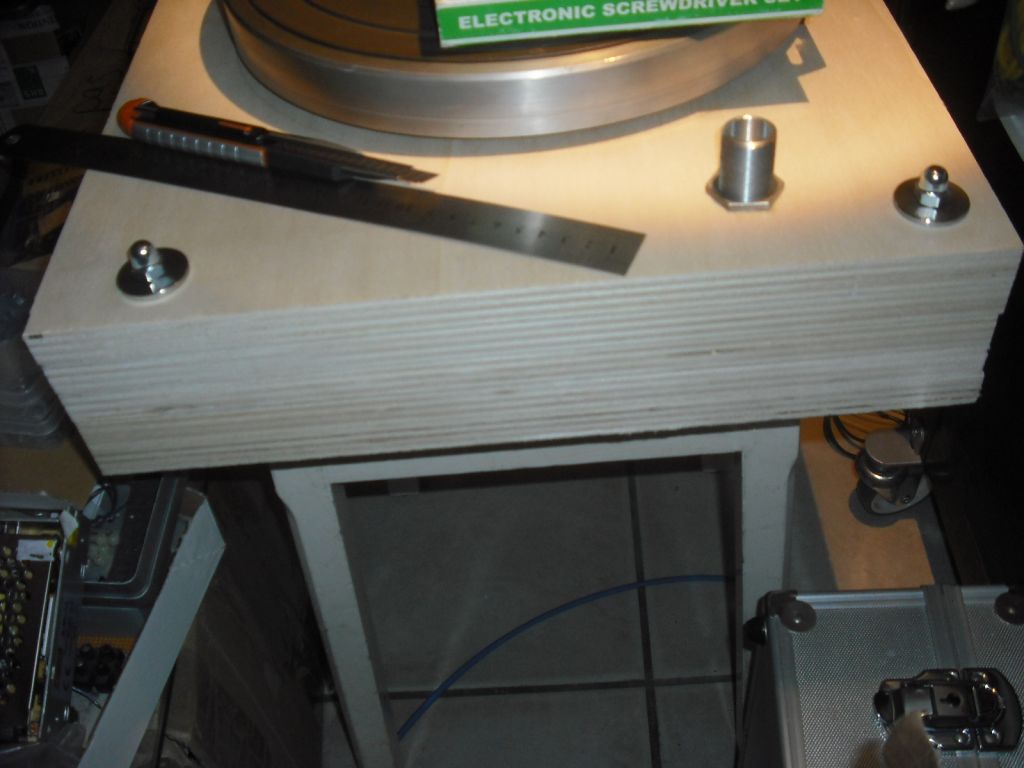

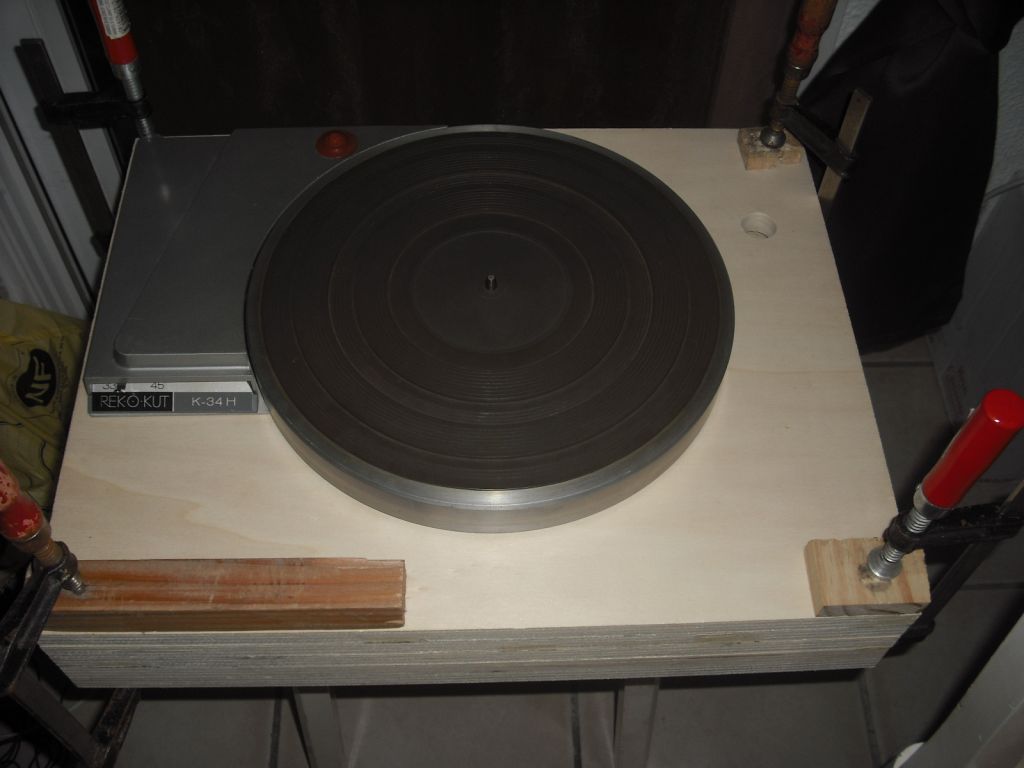

N'ayant pas avancé sur la B12 faute de motivations, j'ai avancé le socle de celle-ci.

Ça donne ça :













Pas encore fini mais en bonne voie, moi j'aime bien !
L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 18 Oct 2018 00:45 #50

  • sylvain
  • Portrait de sylvain
  • en ligne
  • Membre actif
  • Messages : 105
  • Remerciements reçus 2
  • Points : 104
  • Karma: 0

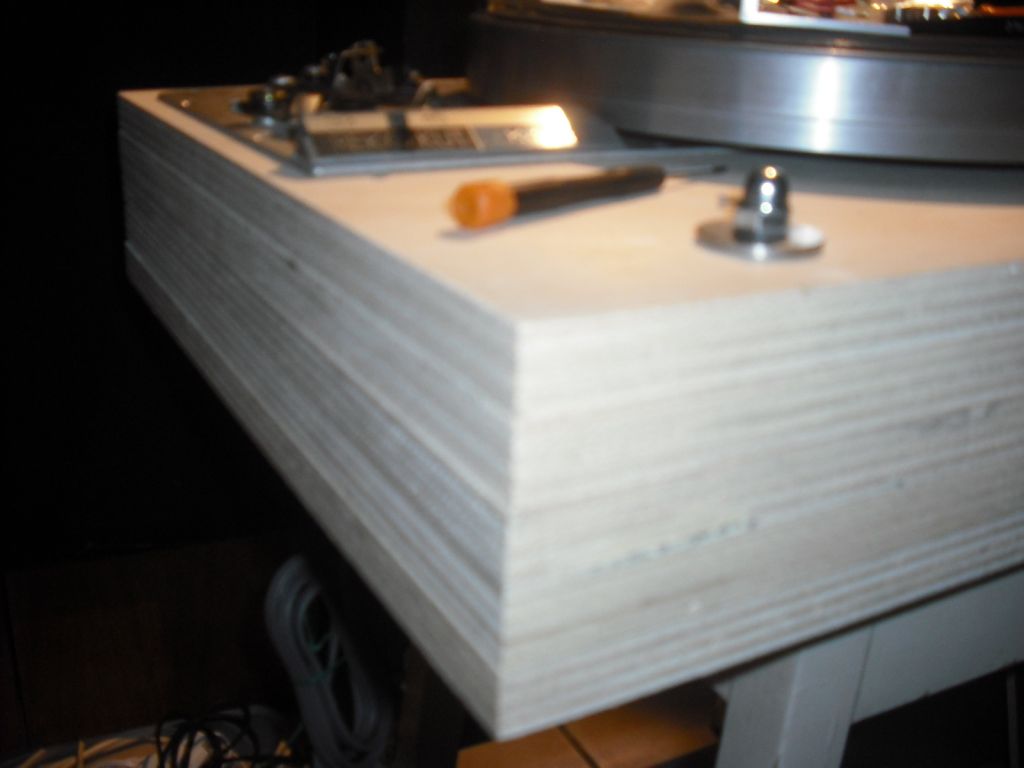

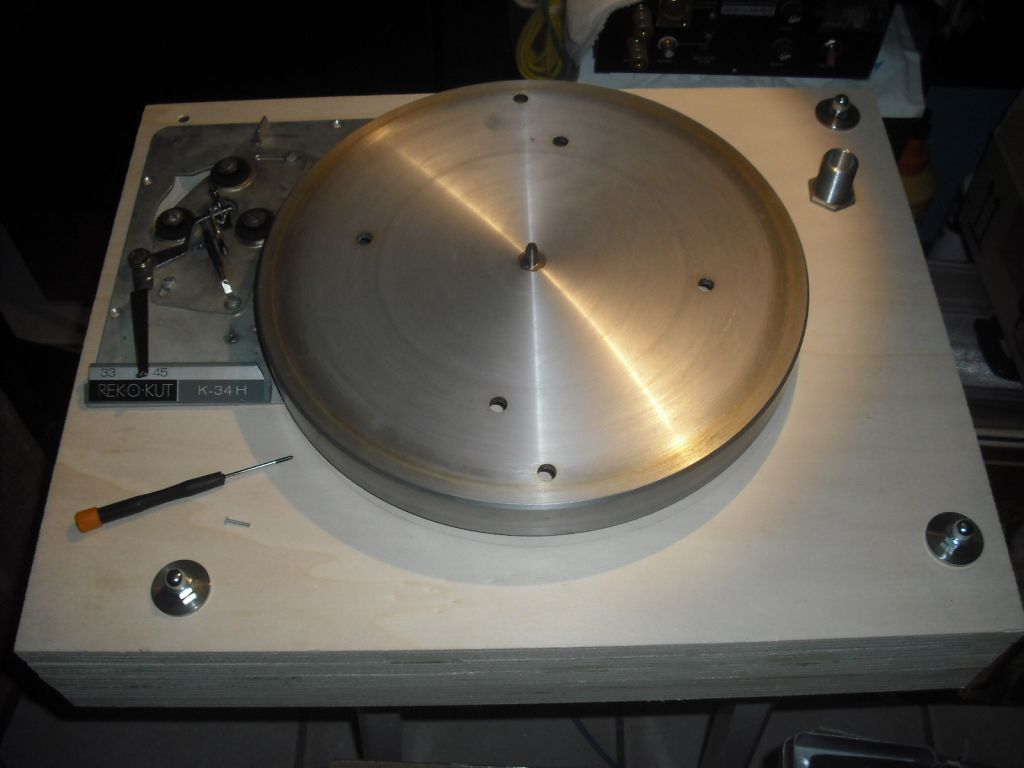

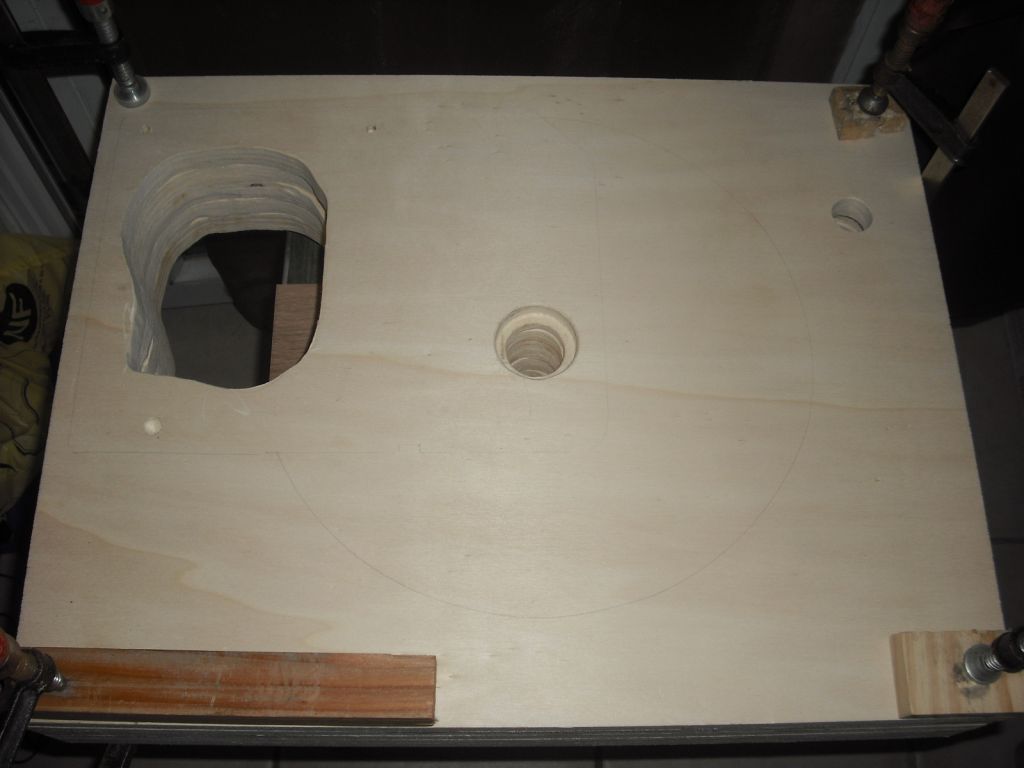

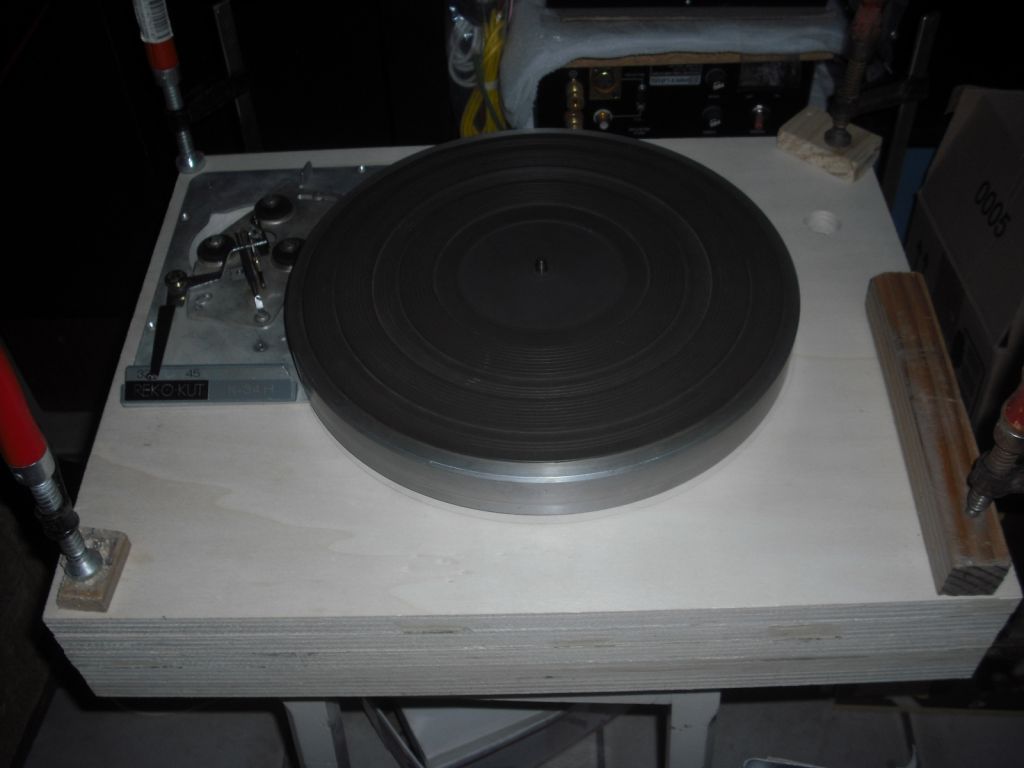

la suite





L'administrateur a désactivé l'accès en écriture pour le public.

Rek O Kut K34H 19 Oct 2018 02:26 #51

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 2790
  • Remerciements reçus 43
  • Points : 32114
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

J'adore les multicouche de CP!!! Hâte de voir la suite...
