SUJET : Garrard DD 75

Garrard DD 75 07 Jui 2018 23:17 #1

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Sujet consacré à la DD 75 de Garrard.

Première platine Direct Drive de la marque, sortie au début de l'année 1976.
C'est aussi la première (et l'une des rares) Garrard dont le moteur n'a pas été construit par Garrard.

Au milieu des années 70, la mode passe au Direct Drive, et surtout, les marques japonaises proposent désormais des modèles pourvus de ce type d'entrainement à prix compétitif, alors que jusqu'à présent le direct drive était réservé au HDG.

Garrard devant réagir, et n'ayant pas de direct drive à son catalogue (son HDG de l'époque reste la 401, et dans une moindre mesure la GT55), décide de s'approvisioner à la source, chez un fabriquant japonais, pour trouver son premier moteur DD.

Garrard choisi Matsushita (Panasonic Technics) qui a démontré son savoir faire sur les SP10 et SL1200.
Le moteur fourni par Matsushita est très proche (mais diffère) de celui qui équipe la SL 1200 de l'époque.

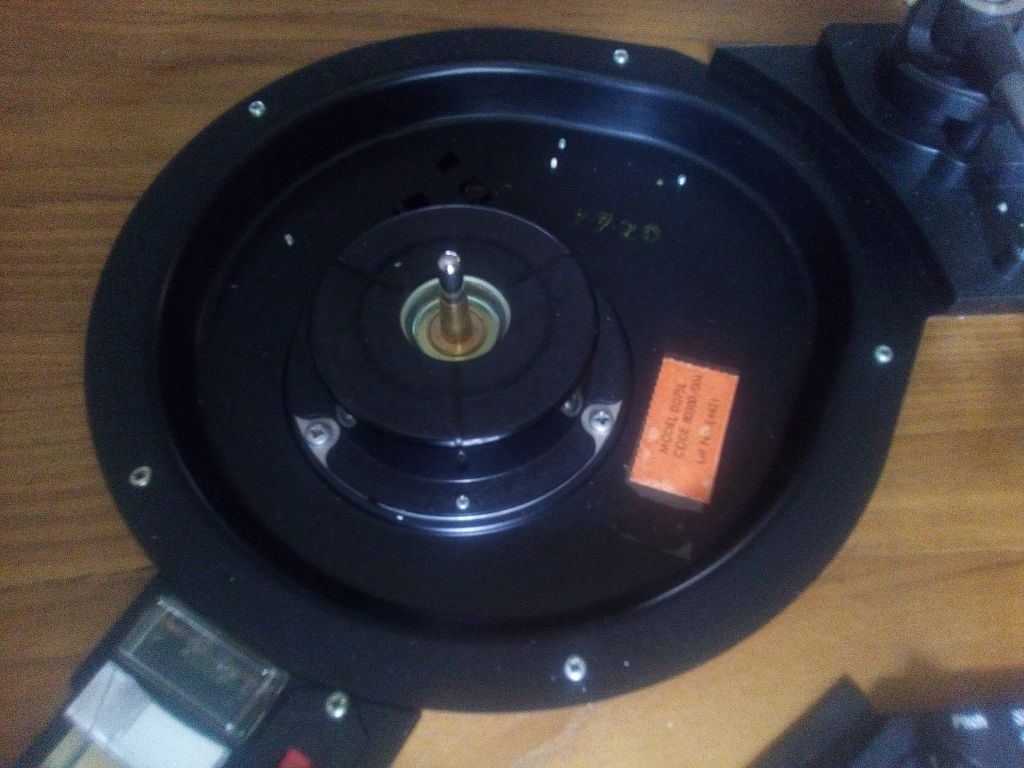

Matsushita livre donc un module mécanique complet à Garrard, module comprenant l'ensemble moteur/plateau et la carte de régulation électronique.

Quand à Garrard, la société implante ce module mécanique sur un nouveau châssis court et lui adjoint un module bras de lecture, un module départ/stroboscope et le module de contrôle du bras, le tout est ensuite interconnecté par l'électronique.

C'est donc une platine en kit !

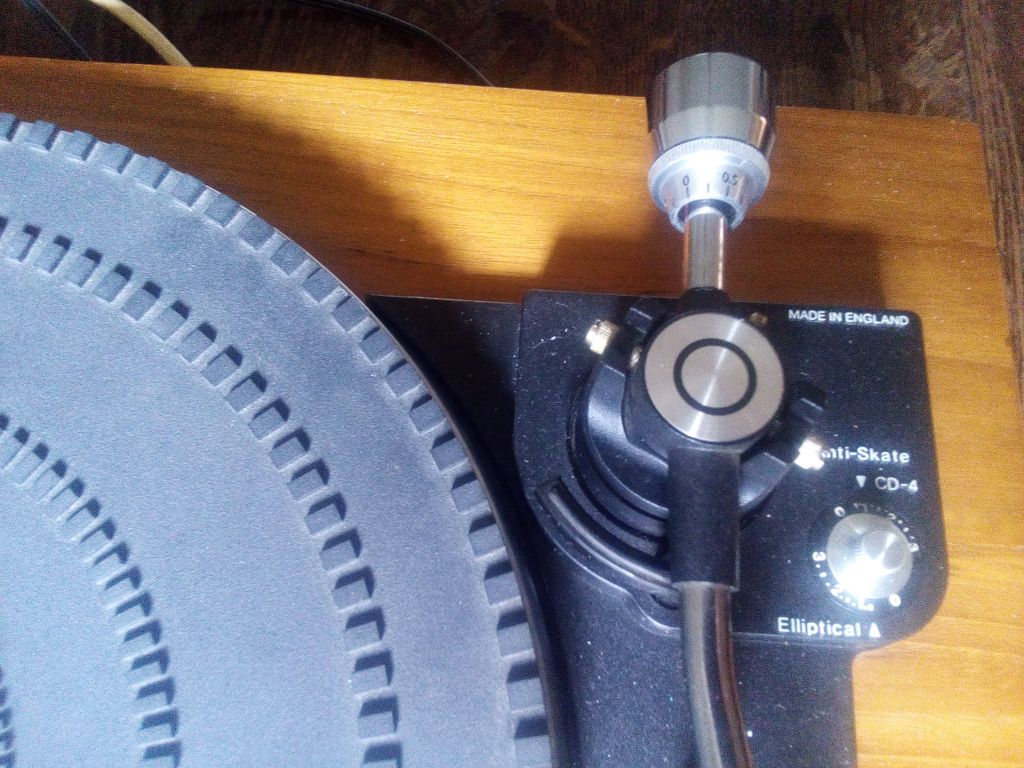

Le bras de la DD 75 est repris sur la 990B.
Garrard y ajoute cependant un ingénieux capteur optique qui stoppe la platine en fin de lecture et remonte le bras.

La construction du bras est sérieuse, c'est un bras de faible masse.
Son unique défaut c'est que le porte cellule n'est pas détachable, ce n'est vraiment pas pratique pour jongler avec les cellules.

La première version de la DD 75 est vendu sur un beau socle avec finition placage bois, un couvercle plexi et de bon pieds absorbants (le fond du socle est en plastique qui ne fait pas cheap ... pour l'époque).

Les versions suivantes ont été montées sur des socles en plastique/résine de couleur grise, puis noire.

L'ensemble de la platine respire la qualité de construction que l'on connaissait sur les anciennes Garrard, même si les panneaux de contrôle sont aussi en plastique (mais, c'est la mode de l'époque), ceux ci ne font pas bas de gamme, et la manipulation est "lourde" et précise.

Cela fait quelques jours que la platine est chez moi, et je prends le temps de l'aprécier.
J'y reviendrai en détail plus tard afin de vous montrer les entrailles de la bête et vous donner mon sentiment à son sujet.

Mais je peux déjà indiquer qu'elle est vraiement jolie, et qu'un sentiment de confiance s'en dégage.

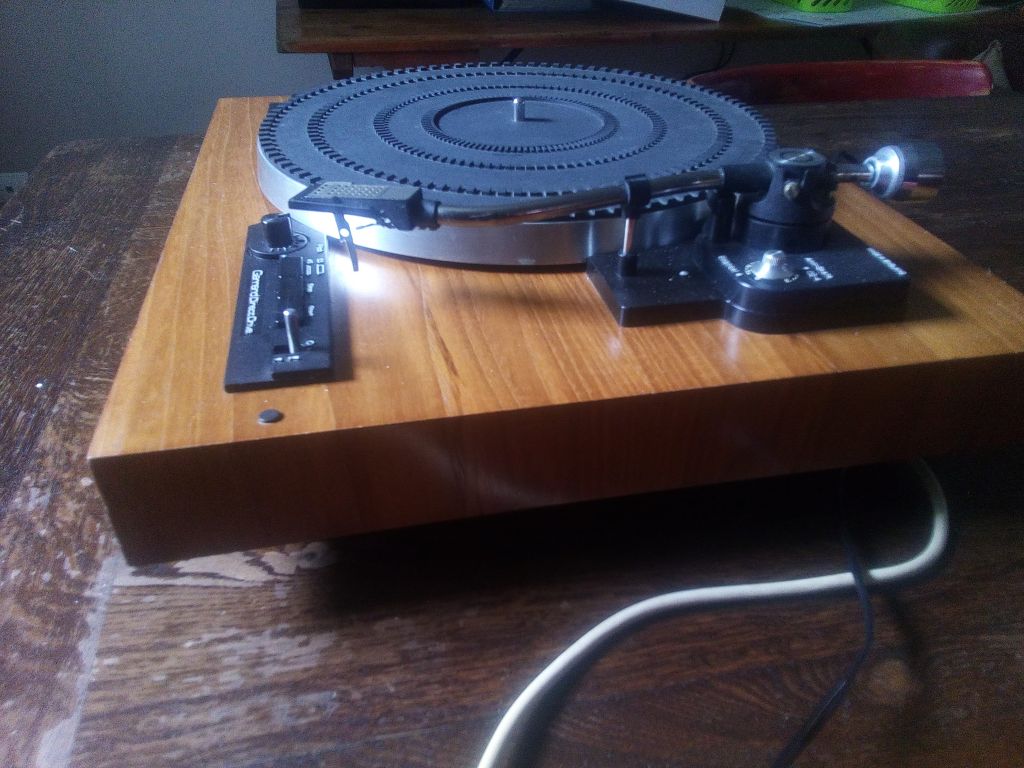

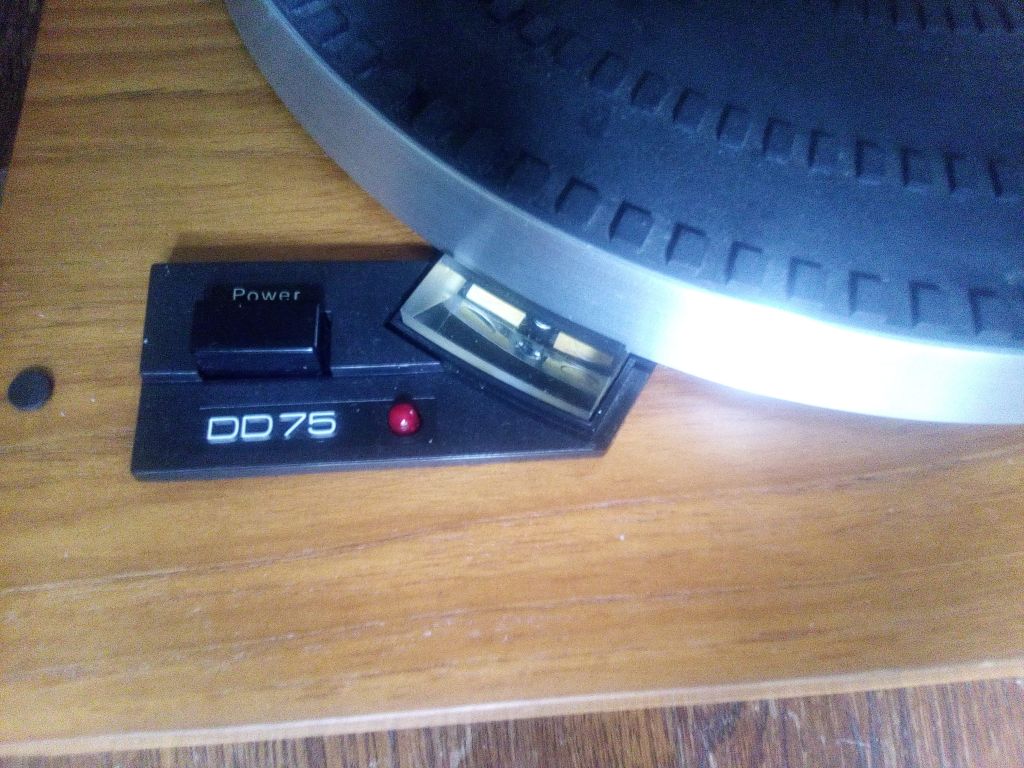

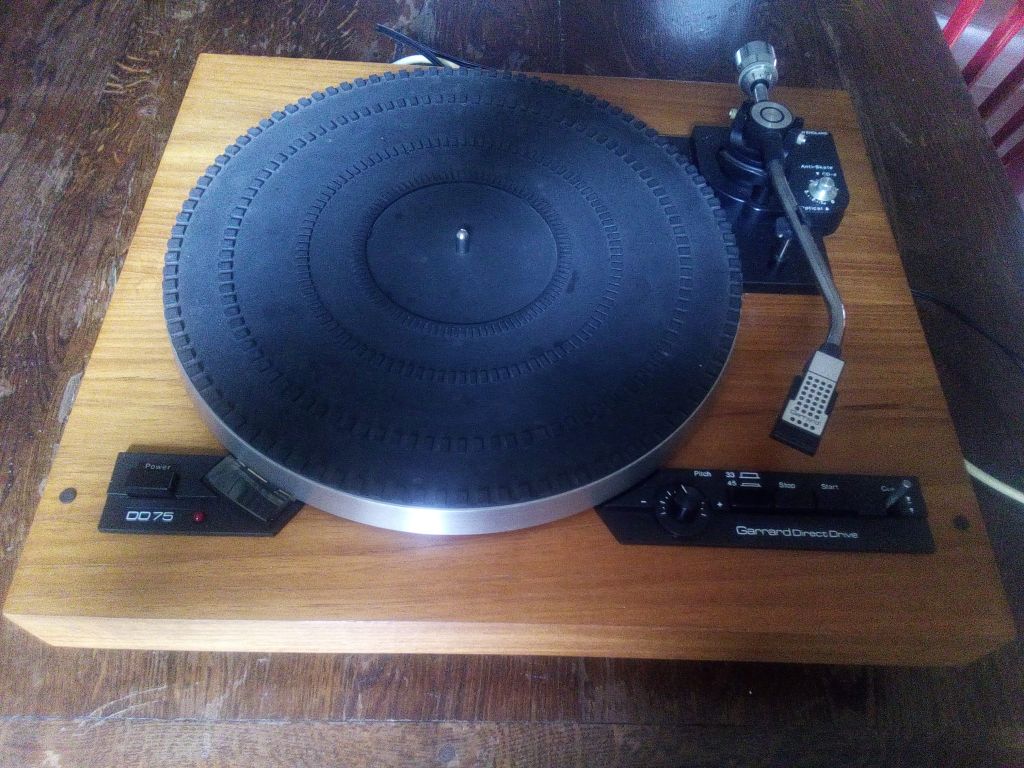

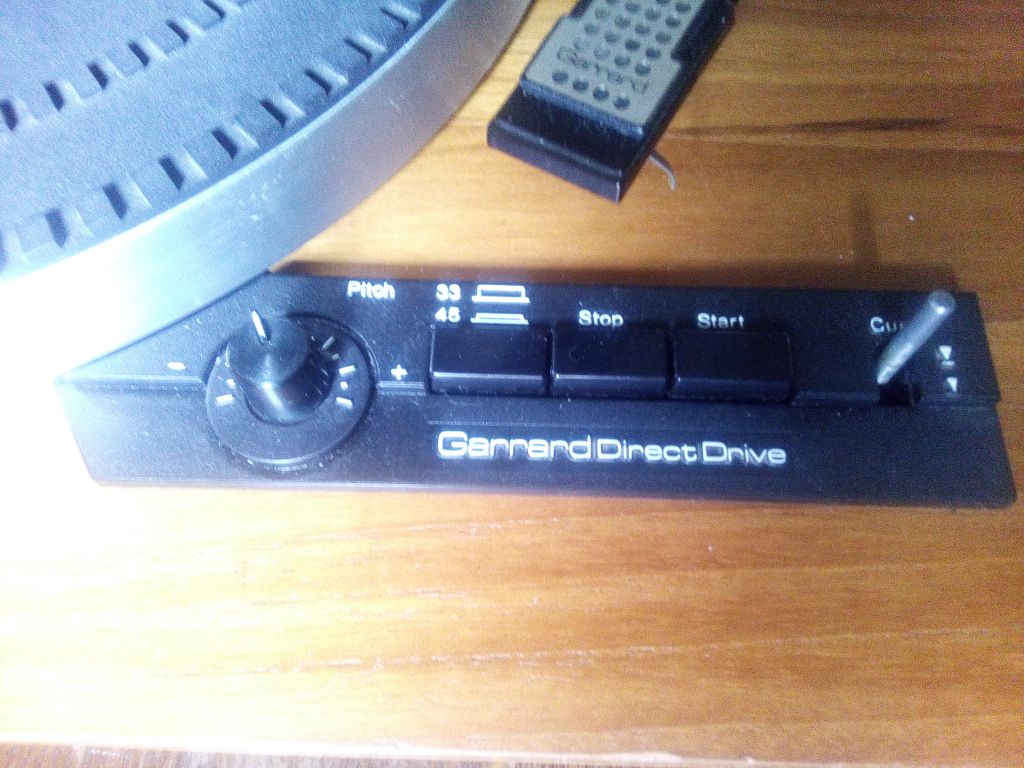

Photos lors de son arrivée:















Dernière édition: 08 Jui 2018 11:03 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard DD 75 09 Jui 2018 16:01 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6627
  • Remerciements reçus 188
  • Points : 81498
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Joli socle.
Le plateau dépasse le kilo, non?
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard DD 75 09 Jui 2018 16:10 #3

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Ouais facile ... je le peserai si tu veux savoir ... :D
Dernière édition: 09 Jui 2018 16:11 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard DD 75 09 Jui 2018 17:43 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6627
  • Remerciements reçus 188
  • Points : 81498
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
c'est un facteur de qualité.
Et en plus tu peux remplir des alvéoles vides ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard DD 75 09 Jui 2018 18:40 #5

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

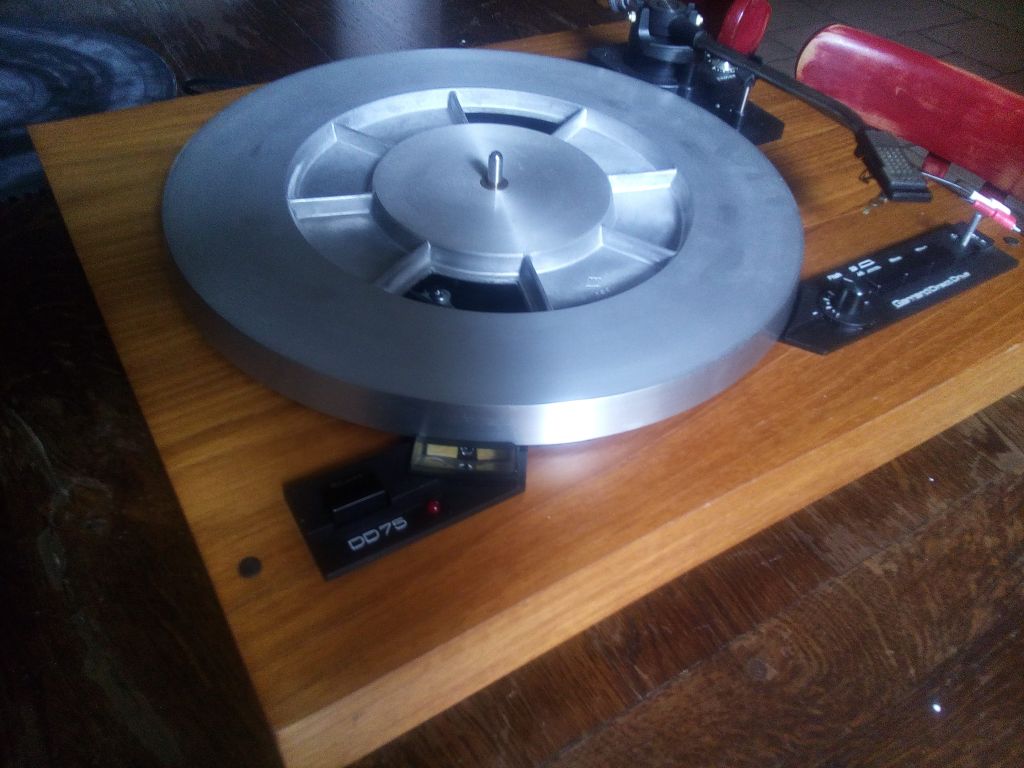

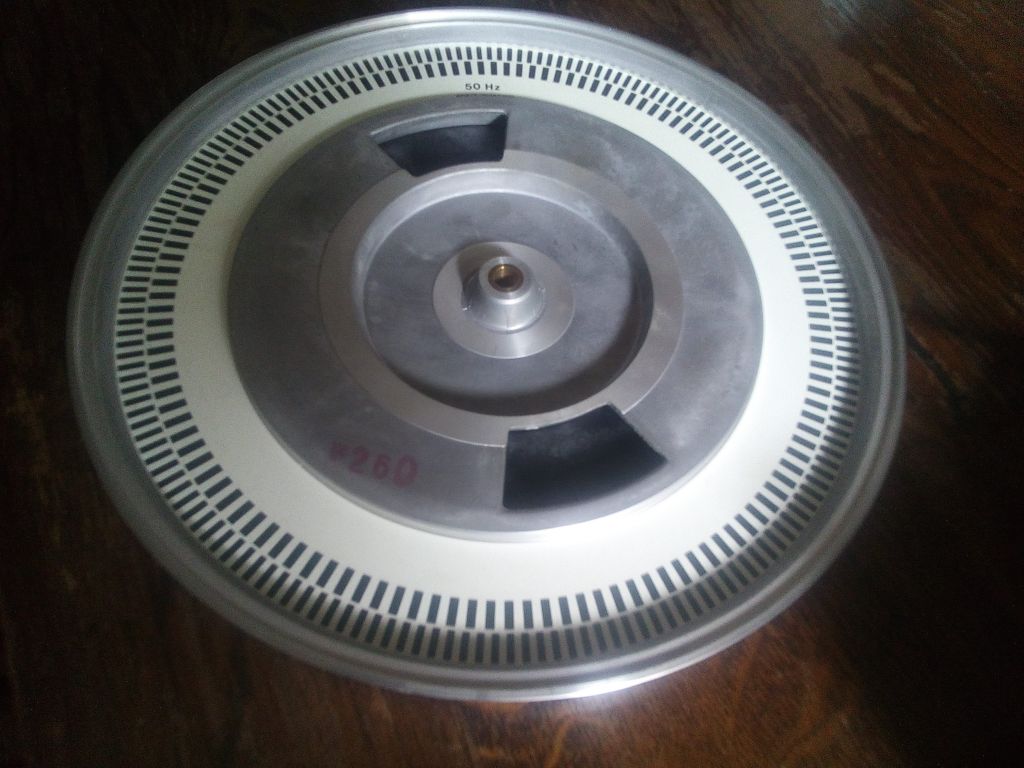

1,8 kg, fonte d'aluminium ... ;)
7,5 kg pour l'ensemble.
Dernière édition: 09 Jui 2018 18:42 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard DD 75 12 Jui 2018 13:27 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
le bleu écrit:
Bon, tu l'as fait chanter cette Gérard DD? tu lui as trouvé une cellule?

- apparament la DD75 est stable, et apparament sa cousine la 132 l'est aussi.

- je sais que la 75 est très connue pour avoir des soucis de stabilté, à cause des condensateurs de sa carte de régulation, même maux sur les Technics ou Micro Seiki d'époque, car elles ont la même carte.
Apparament, celle ci a l'air OK de ce côté.

J'en saurai plus quand j'aurai reçu mon capteur optique de Chine afin de mesurer la véracité de la vitesse, et son maintient.
Pour la stabilité, donnée à 0,03℅ contre 0,06℅ à la 132, je vous invite à patienter encore un peu.
Je fournirai des graphiques exploitables.

Ces Gérard, je les ai fait tourner, mais pas encore écoutées soigneusement.
Il faut que je les démonte auparavant.

La 132 couine (courroie d'automatisme) et la 75 ne relève pas son bras en fin de lecture.
Elle stope, mais le bras reste en plongée.
Semble être les mêmes maux que les Technics, une pièce en plastique.

Cellule, je teste toujours avec des M44, ensuite, j'écouterai sans doute avec autre chose, on verra.
Je crois qu'elle était montée d'origine avec une M75E.

Si elles tournent bien, je garderai la plus stable sous la main comme "valeur étalon", pour comparer les galets avec ce système d'entrainement.

Je cherche toujours une courroie pouvant remplir cette fonction ... ;)
Dernière édition: 12 Jui 2018 13:31 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard DD 75 05 Juil 2018 18:50 #7

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Bon, voilà ça fait un petit moment que j'écoute la DD75, et je n'en pense pratiquement que du bien.

- j'ai changé la M44C pour une AT3600L.
Je vous préviens de suite, mettez vos à prioris de côté.
Cette AT d'entrée de gamme est surprenante, niveau basse.
Avec son diamant "conical", elle ressemble beaucoup à la M44 ... pour le prix, je vous conseille de tester.

- La DD75 est extrèmement stable et très silencieuse (plus silencieuse, me parait impossible ... j'ai vraiment collé mon oreille sur une enceinte entre les pistes).
Je ferai le test "enregistrement d'une page vierge" ... :).

Elle prends sa vitesse instantanément, et le pitch est "quite stable" au centre.
Strobo figé.

- La musique est agréable, conforme à ce que j'attendais avec les cellules testées.
Mais manque quand même la "colloration" du galet, là c'est suave, sucré, avec un galet c'est percutant, animal.

- Le bras, pas de reproche de fonctionnement, mais je pense que la mécanique mérite bien mieux que le bras Garrard.
Rien que esthétiquement, je me sens obligé de le changer !
Je m'imagine qu'elle serait plus à mon goût avec un gros bras lourd !!!

Malheureusement, si upgrade il y a, ça se fera sans le socle (qui lui aussi est très agréable) et sans l'arrêt auto (pratique quand même).

Du coup ... bah, je vais en chercher une seconde, je crois.
Parce qu'elle est en super état et très jolie quand même !

Pas encore démontée.
Pas de nouvelles photos.
@ suivre.
Dernière édition: 06 Juil 2018 12:31 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard DD 75 11 Juil 2018 17:00 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6627
  • Remerciements reçus 188
  • Points : 81498
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je suis d'accord avec toi.
Vu l'état, ce serai dommage de viser le bras et de tout charcuter pour y mettre autrechose.... autant trouver une autre base...
