SUJET : LUXMAN D107u (Quizz du soir.....)

LUXMAN D107u (Quizz du soir.....) 08 Jan 2020 23:18 #1

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
XMAN D10Hello,

cékoidonc....







Dernière édition: 30 Mar 2020 21:26 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 01:14 #2

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Blindage ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 09:07 #3

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat

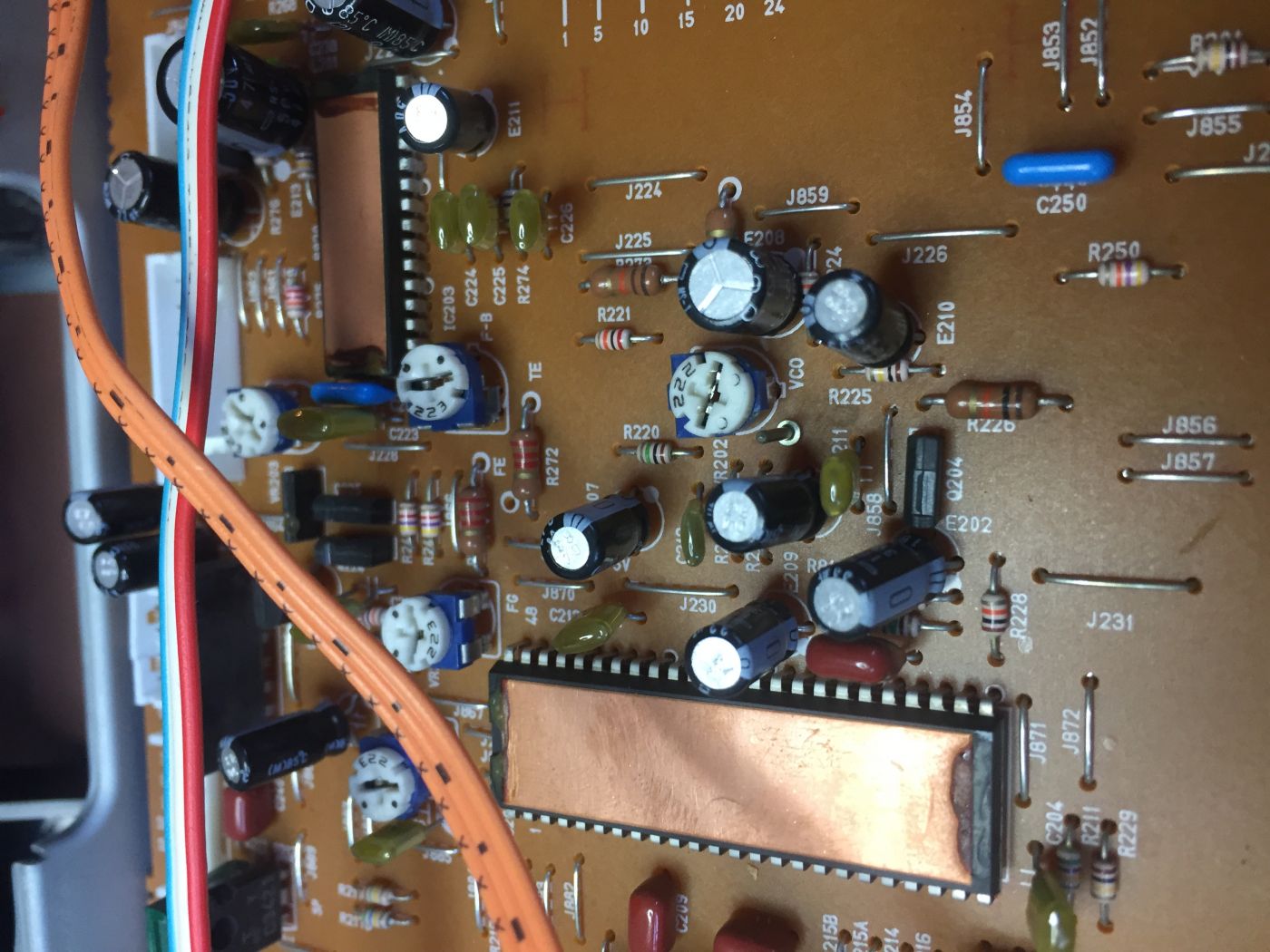

Du feuillard cuivre adhésif...

Foutaise ! -(8)-

Pour faire vraiment blindage encore faudrait il :

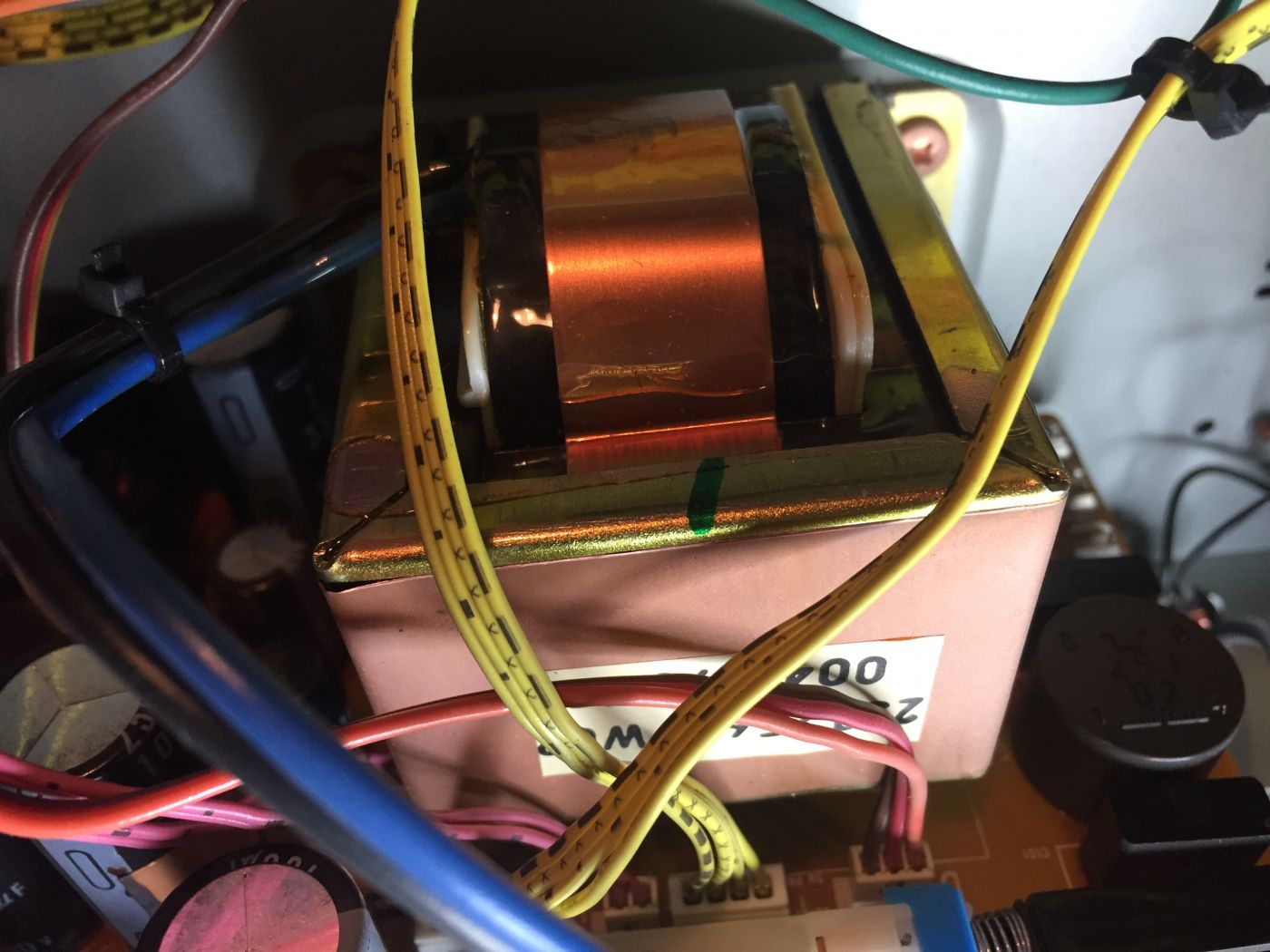

* qu'il soit relié à la masse (ce n'est pas le cas). Non relié à la masse, l'effet se limite à court-circuiter localement la composante électrique du champ électromagnétique sans l'annuler (pas d'effet Faraday).

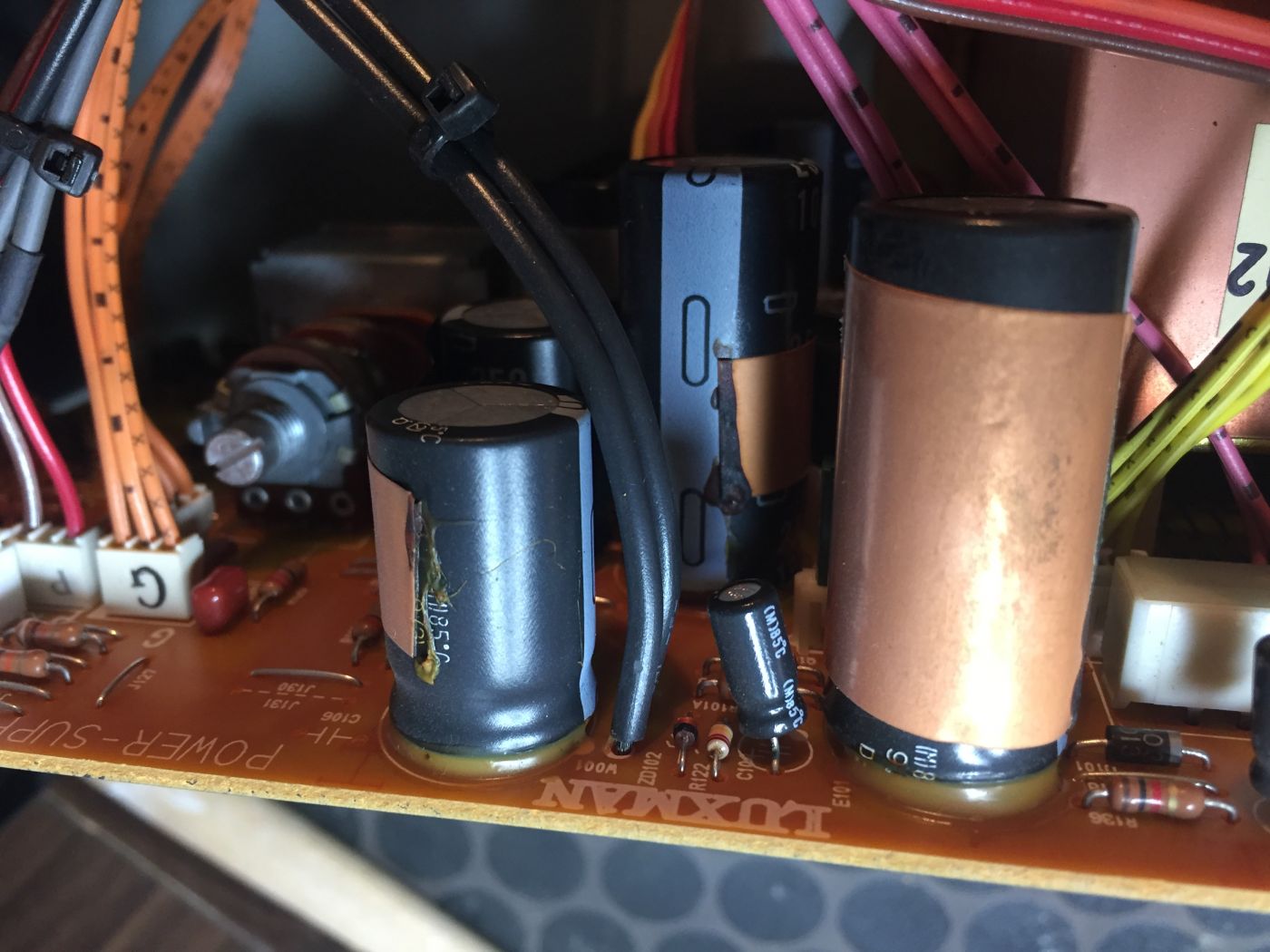

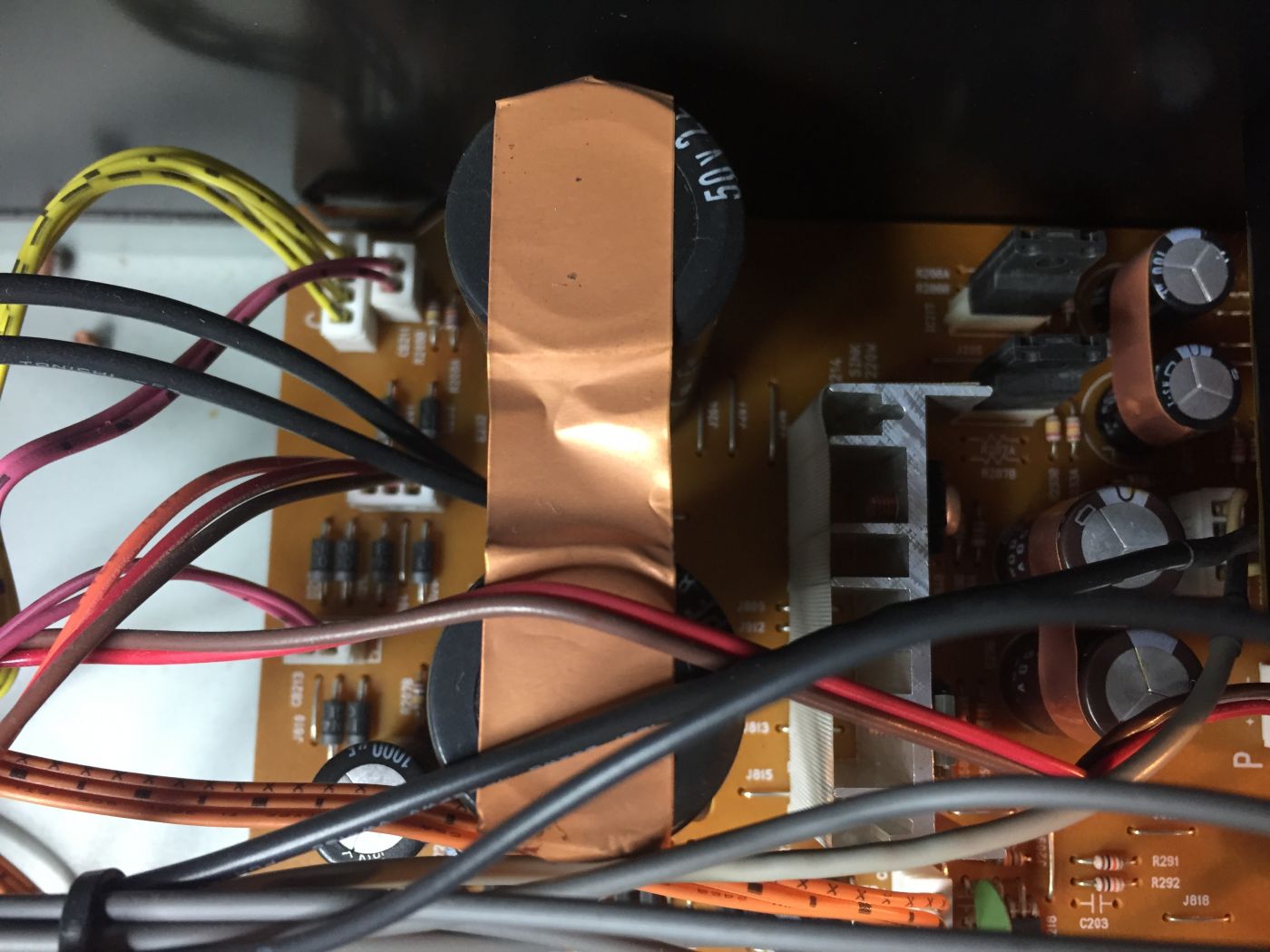

* qu'il entoure complètement le composant. Or certains condos ne sont recouverts que de l'équivalent d'un timbre poste ! (photo 1)

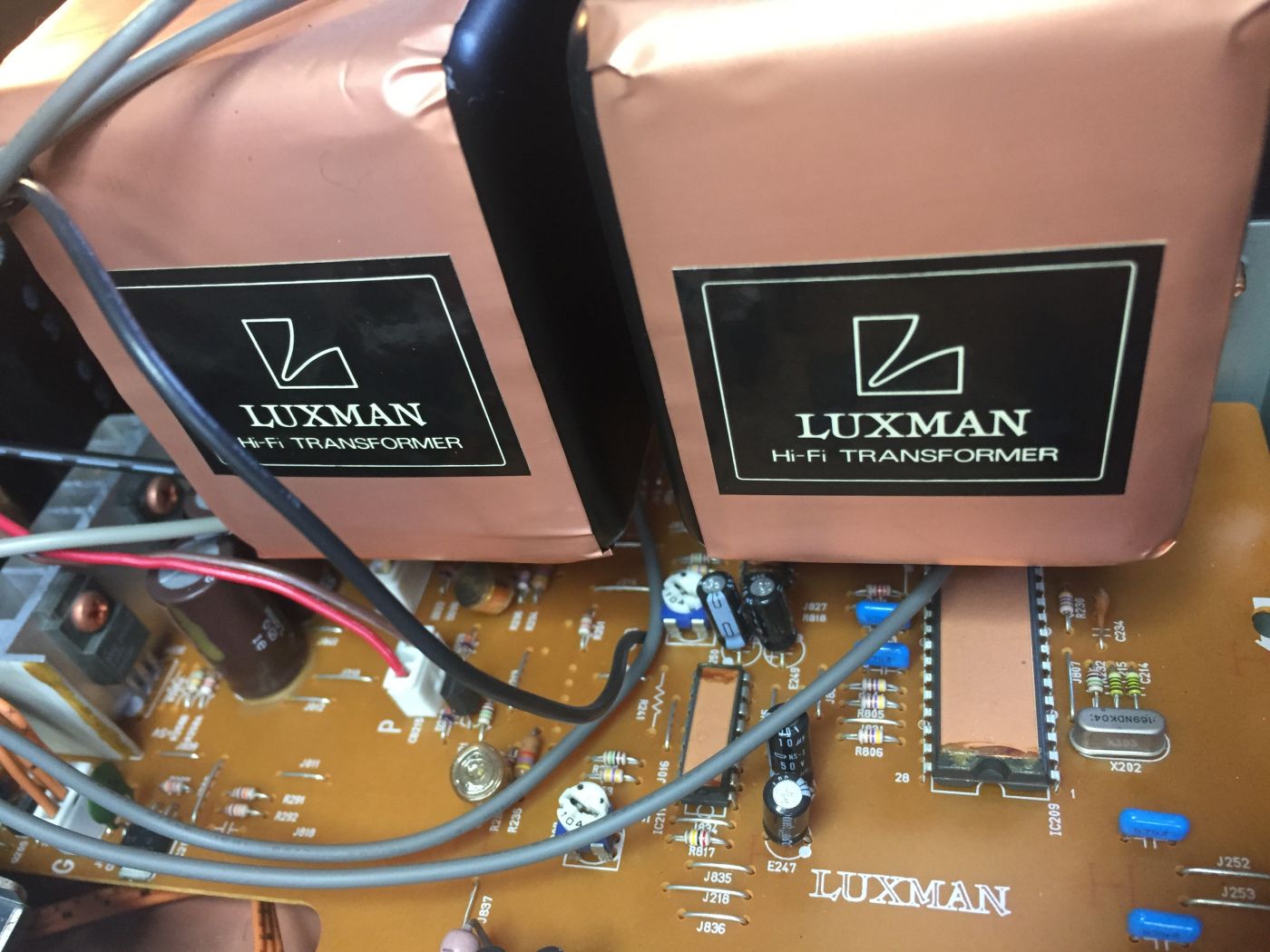

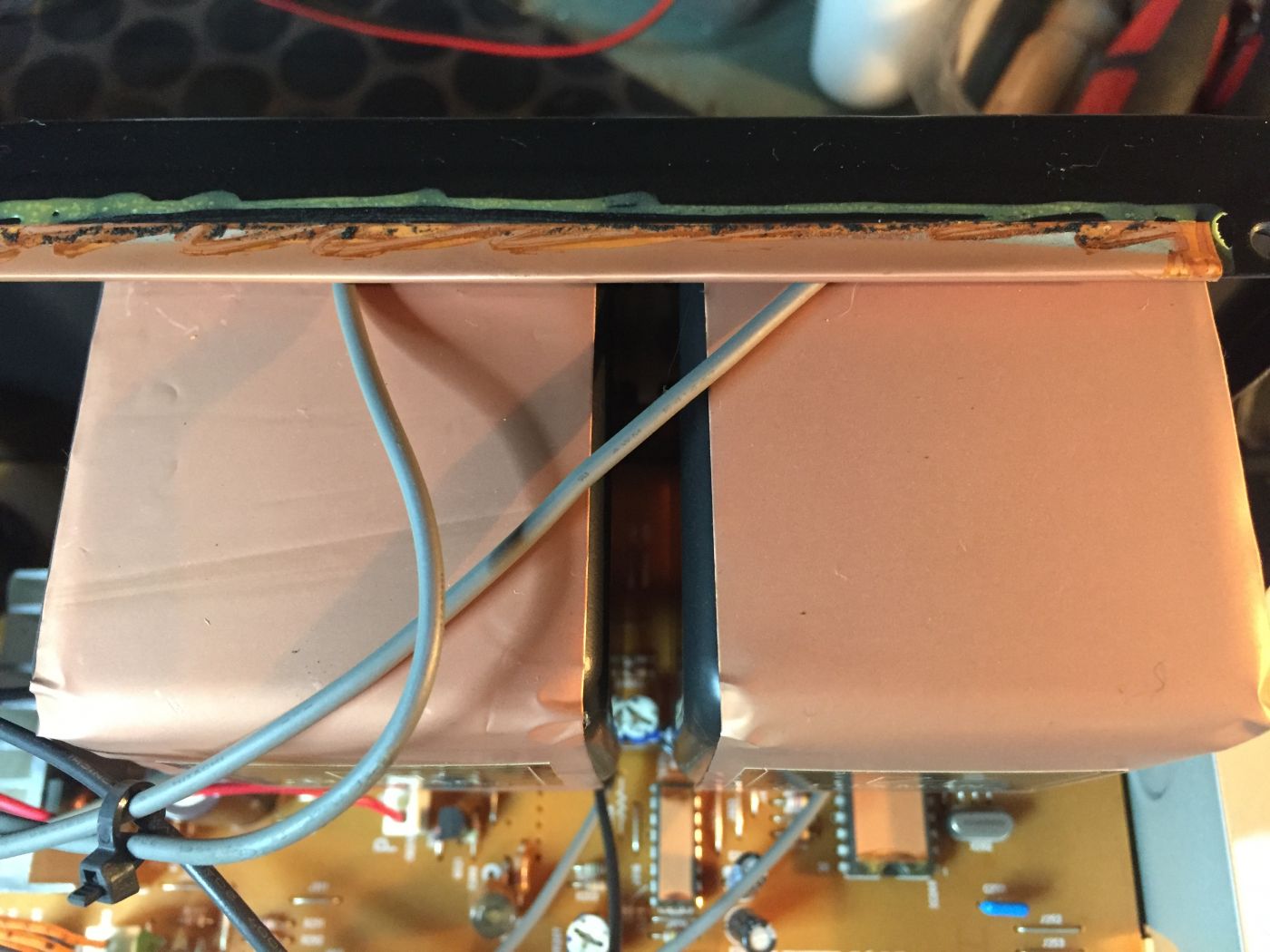

Le "pont" sur les 2 condos (photo 2) : à part amortir un peu les vibrations mécaniques (et encore...) je vois pas l'intérêt !

Ce qui m'inquiète en revanche (photo 1) c'est que les gros condos ont l'air collés à l'araldite sur le PCB... Le jour où il faudra les remplacer bon courage !
;:)
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 09:57 #4

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui blindage commerciale, bling-bling :mrgreen: :mrgreen: ...... c'est boooooo!!!

Et encore vous n'avez pas vu les vis en cuivre (enfin en faux cuivre), pour assembler des pièces en plastiques :-)))




L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 19:57 #5

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
sylvain écrit:
Blindage ;)

c'était de l'humour....
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 20:15 #6

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'avais bien compris ;) , mais je pense que le fabriquant voulait que ça fasse "sérieux" ou "riche"...

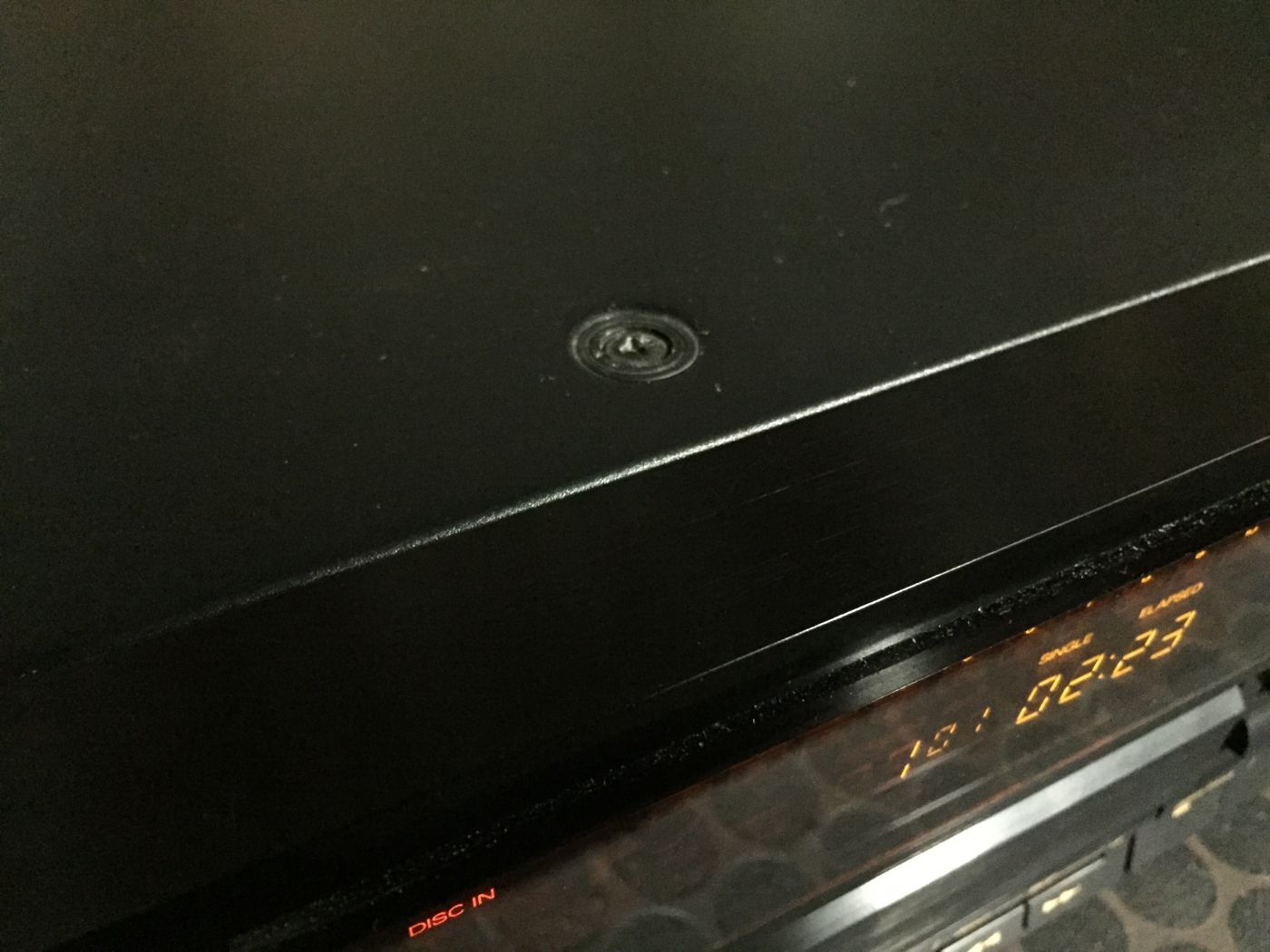

Si dessous à droite, une belle visse en cuivre dans du plastique..... s§s,




Dernière édition: 09 Jan 2020 20:17 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 20:33 #7

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
C'est ostentatoire ... c'est du Linn ... ? ... *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 20:41 #8

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 20:45 #9

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Uher ?
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 20:51 #10

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
NON





L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 21:06 #11

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat

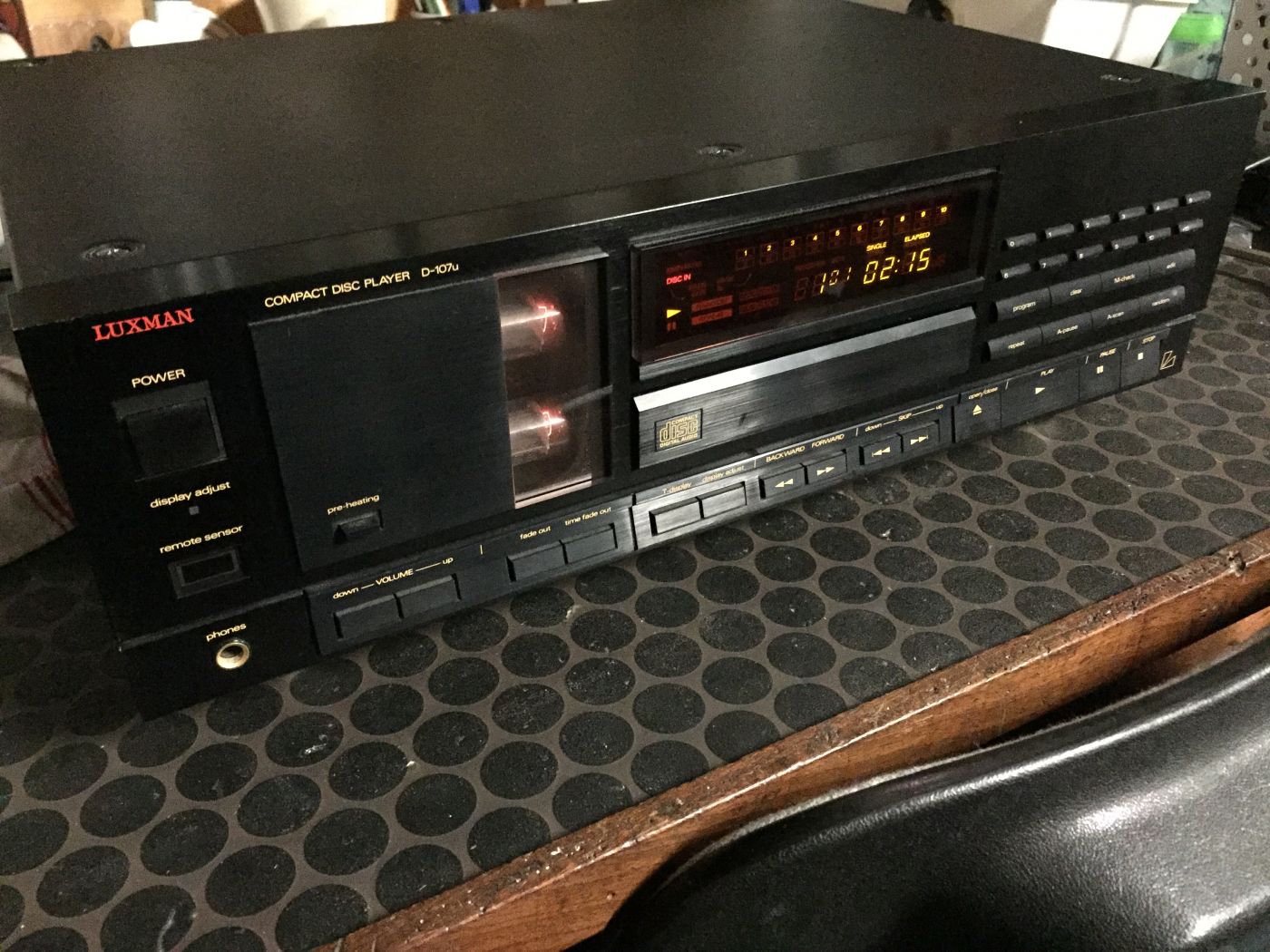

Je dirai à priori un lecteur CD de marque Luxman pour le marché européen...
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 09 Jan 2020 21:09 #12

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
la ça débloque...

et ça va aller vite maintenant....


L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 10 Jan 2020 02:41 #13

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
On savait que c'était du Luxman dès la 1ère photo : c'est écrit sur le PCB entre les 2 gros condos (certes à l'envers !). *ttg>

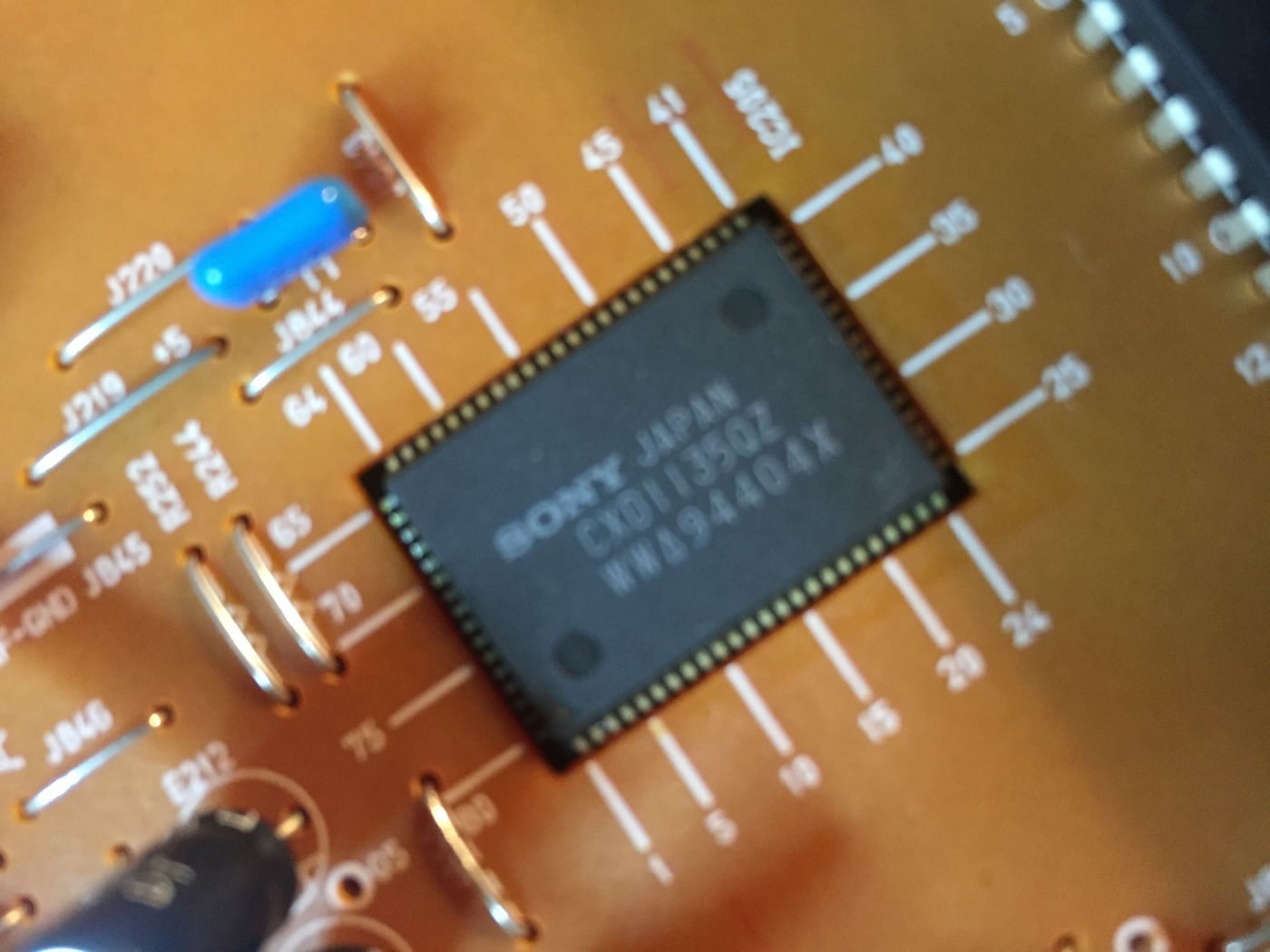

Le bleu écrit: Et on se doutait que c'était un lecteur CD dès la 3ème photo en raison des nombreuses puces LSI... :;)
Oui mais quel modèle ?

D107u...
Dernière édition: 10 Jan 2020 02:49 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 10 Jan 2020 10:51 #14

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
je savais que ça allait aller vite... (yess)











L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 10 Jan 2020 11:12 #15

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat

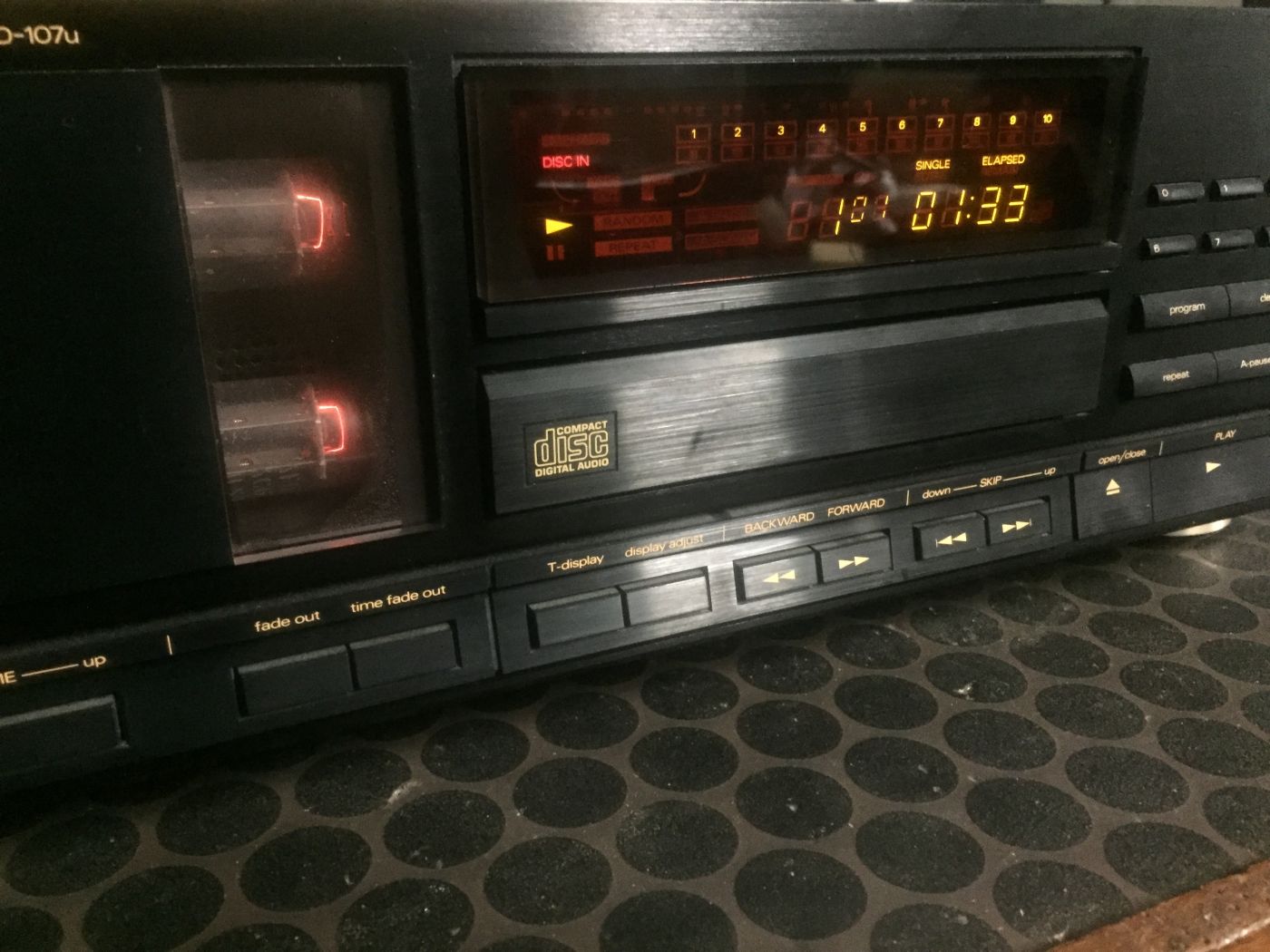

D107u

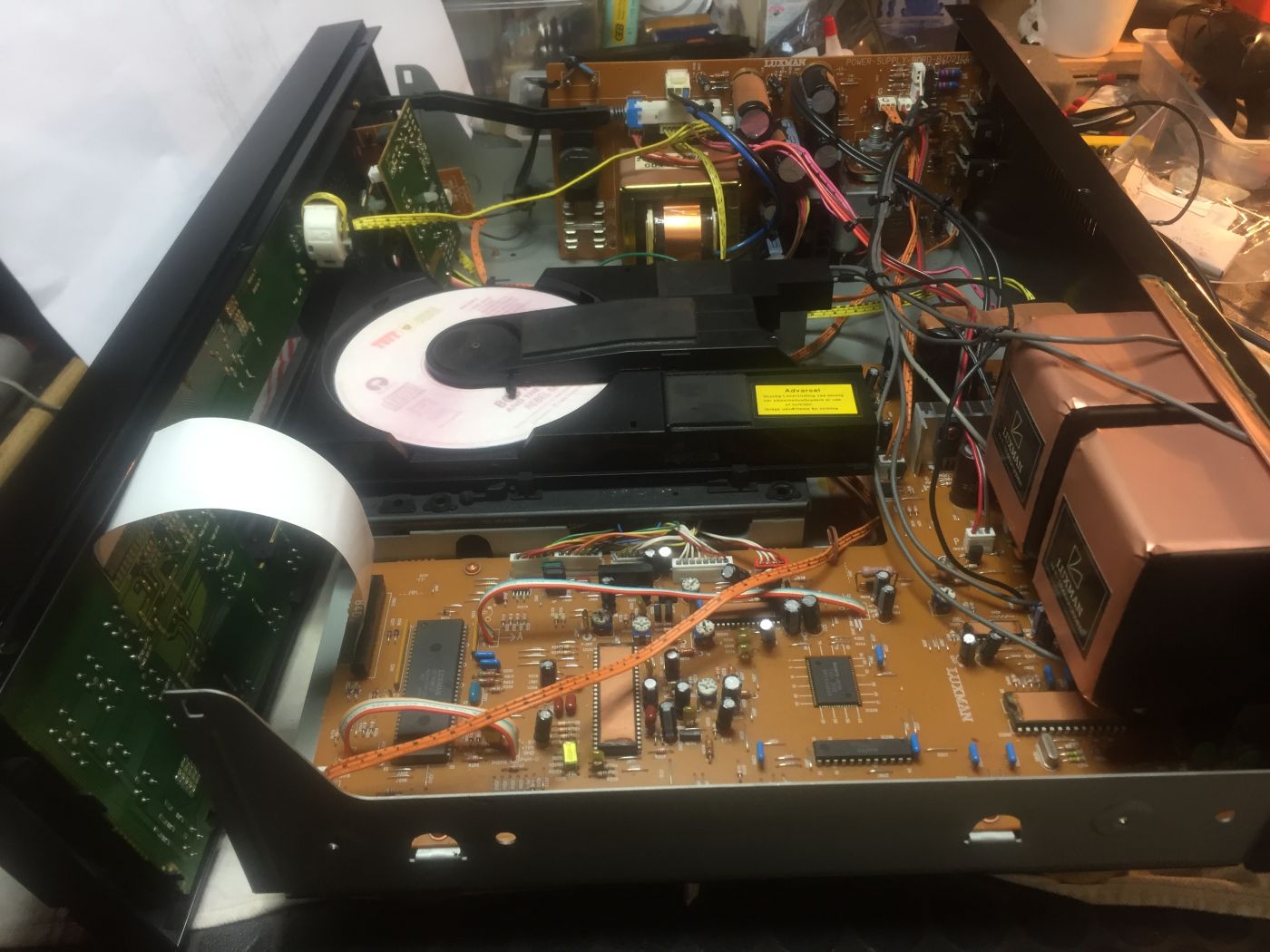

, principe novateur début des nineties, des transfos de sortie sur un lecteur CD.
Peu ou pas copié par la suite ...

Celà permettait de lisser le son qualifié de "numérique" en le rendant plus "analogique".
Pas réputés pour leur fiabilité.

Quoique, pres de 30 ans après sa sortie, celui là fonctionne encore...

Un extrait du site vintage audio héritage sur le sujet..



Après les convertisseurs, et voila bien le point original de ce lecteur, se trouve la partie composée d'un tube, d'une capa, et d'un transformateur de sortie (pour chaque canal). Point de filtre sophistiqué à cause du suréchantillonage, ce sont les transformateurs de sortie qui en assurent le rôle. Les tubes sont des 6CG7, et chaque tube n'est utilisé qu'à moitié, l'autre moitié étant reliée à la masse ! Le principal point noir du suréchantillonage étant la nécessité d'un filtre complexe, la solution retenue par Luxman est simplissime ! ! !

La partie conversion du lecteur s'appuie sur deux convertisseurs séparés, un pour chaque canal. Les convertisseurs ne sont pas du tout-venant, mais des exemplaires prélevés sur la chaine de fabrication et "sortant du lot" par leurs résultats supérieurs aux mesures. Le circuit implémente les réglages optionnels des convertisseurs et les réglages ont été effectués pour en tirer le meilleur parti.. Le Luxman travaille avec un suréchantillonage x8 en 18 bits.
Dernière édition: 10 Jan 2020 11:13 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 10 Jan 2020 13:12 #16

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Je n'ai pas trop de mérite d'avoir trouvé car je possède la D105u qui est strictement le même modèle mais sans le cuivre ! :mdr:

Sans le cuivre mais aussi sans les transfos de sortie :cry: . Du coup je vais regarder pour voir ce qu'ils ont utilisé comme filtrage à la place...

Mon seul reproche à l'égard de ces excellentes machines (surtout la D107 qui se revendique clairement comme l'évolution ultime), c'est d'avoir utilisé une mécanique basique faite dans un plastique digne des lecteurs CD-ROM informatiques les plus quelconques ! Plutôt que de coller du cuivre partout (surtout là où c'est inutile) Luxman aurait été bien inspirée de monter une mécanique plus digne... :;)
L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 10 Jan 2020 14:08 #17

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82220
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

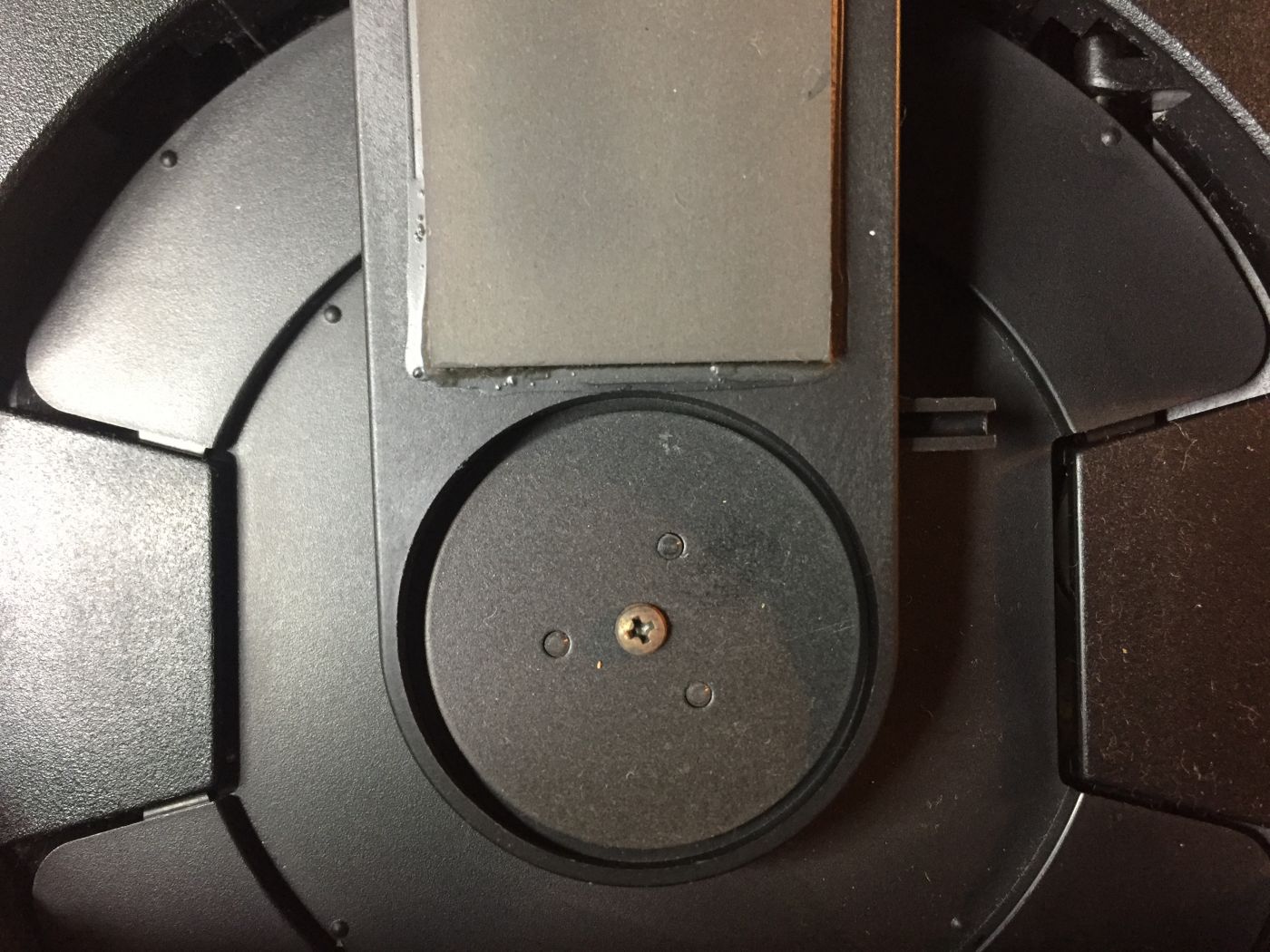

(oui, optique et méca basic monté sur d'autres lecteurs basic)

Il marche encore... oui pour la photo, mais c'est un bien grand mot.

Parfois (rarement) oui, mais souvent non, il cherche, le disque tourne mais il ne trouve pas.
Après avoir changé la courroie du tiroir qui ne s'ouvrait plus, nettoyé l'optique, j'ai fini par démonter la méca pour tout nettoyer.
Puis il s'est remis à fonctionne nickel. Je remonte tout, je redémarre et rien.... :?
Je redémonte, je renettoye, il relit bien, je remonte et test à chaque vis resserrée :mrgreen: et ça marche.
Je le monte dans le salon, écoute un cd, ok.
Le lendemain, rebelote, ça tourne, ça gz-gz-gz non stop, mais ne lit rien xx)

Le semaine prochaine je re-ouvre et vérifie qqs valeurs... si ça ne colle pas, je serai bon pour trouver un bloc optique.

Donc comme tu dis, manque de fiabilité au bout de 20/30ans, et c'est de même pour les ampli avec "tubes", grrrr... 3 appareils en rad...


L'administrateur a désactivé l'accès en écriture pour le public.

Quizz du soir..... 10 Jan 2020 15:34 #18

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Avant de remplacer le bloc, si ce n'est déjà fait:

- si tu trouves la vis de réglage pour la puissance du faisceau laser ... essaye ... :) ... j'ai fais repartir un CDP avec les mêmes symptômes.
