Hello,

Je ne suis pas spécialiste, mais pour les grandes lignes, je fini par les reconnaitre, donc pourquoi pas un petit topique sur le sujet ...




Le premier SME, dit aussi le Série I, sorti je crois en 58, se reconnait pas son pivot cerclé d'un cercle, alors que sur les suivant le chapeau du pivot sera coiffé d'un triangle.
Le levier du lift est aussi avec un boule noir au lieu d'une olive allongée par la suite.
(photo du web pour celui-ci, hélas)






ce bras n'a vécu bien longtemps, puisqu'il a été rapidement remplacé par le SME série II




Le SME série II se reconnait par sa coiffe de pivot triangulaire.
voici un modèle du début des années 60 en 12", donc un 3012.






le Pivot, 2 roulements dans le puits pour la rotation, puis au dessus les couteaux pour basculer en avant:






Le reste à poser dessus....






A la maison un modèle SME 3009, toujours un série II des années 70 NOS en boite (toujours un modèle non improved).
Le modèle est en prise din, la version RCA existait aussi.










ici la différence entre le contre poids du 12" des années 60 (à droite sur la photo) et le CP du 9" des années 70' (à gauche)

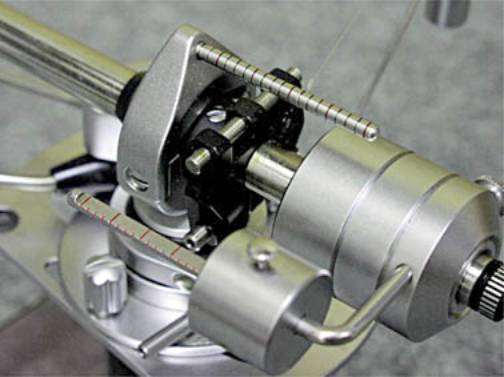

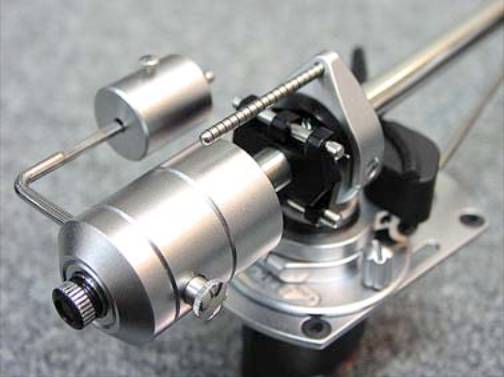

Une évolution/option avec le 3009R, 3010R et le 3012R




voici le SME 3009 improved des années 80, un cidre-collection, merci à lui.
L’essentiel des modifications est dans l'arrière du bras. Après les couteaux, le tube si prolonge par une pièce en plastique noir sur le quel le contre-poids latérale est fixé.... ça n'a pas biensur le même charme visuel

Photo JGN.

(c'est un modèle avec le porte cellule détachable, il y a eu en suite une "évolution" (discutable) avec un porte cellule fixe)

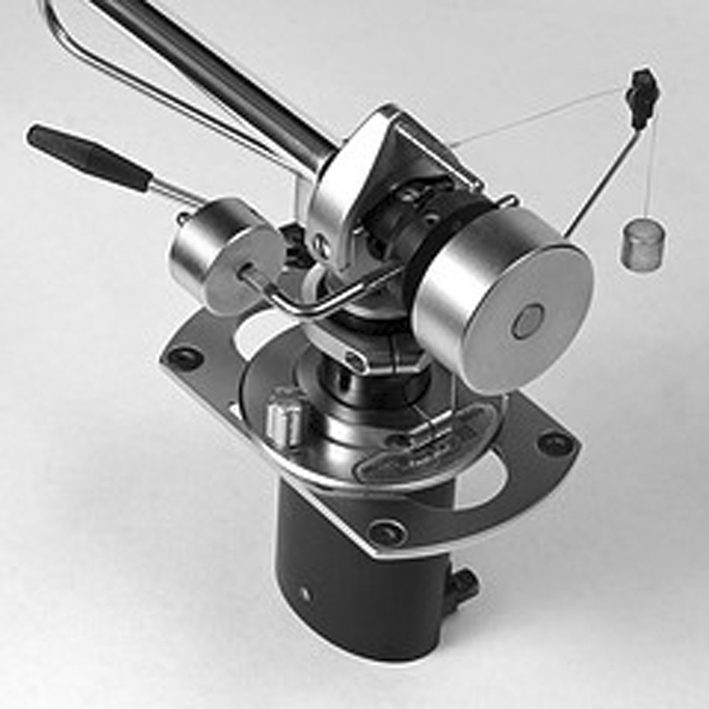

Autre photo du web :







Il y eu à suivre, le même bras avec le porte cellule fixe, c'était la mode des bras ultra light. Mais avoir un PC fixe quand on a goutté au détachable Sad
(photo du web)








un résumé avec la doc SME :








une suite avec le Portes Cellule :

---A gauche les modèles Ortofon qui accompagnaient très souvent les SME soit un logo noir ou plus rare en rouge.... (en haut une cellule réversible mono pour 33/78tr, au milieu une spu T puis une GT. Le modèle au logo rouge a été découpé pour une cellule X, d'où sa forme)
(il y a un modèle intermédiaire que je n'ai pas : logo SME mais sur porte cellule plat, comme les ortofon des Téléfunken)

-- Au centre gauche un modèle Ortofon fabriqué pour SME

-- Au centre droite le modèle SME détachable pour les Non-Improved

-- A droite les modèles pour les Improved, le logo SME est un peut différent
(ce n'est pas forcément une règle, juste des info de ce que j'ai at home)








Un nouveau PC ortofon trouvé sur le web.

Nous connaissions les modèles siglés Ortofon et de différente couleur, le rare siglé SME, mais pas le SME-SHURE....
étrange puisque Shure était le concurrent (?), celui là n'a pas du voir de SPU Mr. Green










En 1998 :





Liste de pièce et éclaté du SME3009 II improved






Discuter de cet article dans les forums (15 réponses).
Posté le: 01 Nov 2016 17:21 par ThierryN #1268
Portrait de ThierryN
Et pour des caractéristiques techniques (longueur, masse, etc.) voir à la fin du tableau dans " Doc bras Thorens" ici.
Posté le: 17 Nov 2016 04:39 par cynos #1512
Posté le: 18 Nov 2016 11:54 par ThierryN #1524
Portrait de ThierryN
Bonjour Cynos,
je n'ai pas compris ce message avec des flèches; tu as ajouté un lien direct ?
Posté le: 18 Nov 2016 13:06 par cynos #1530
Portrait de User578

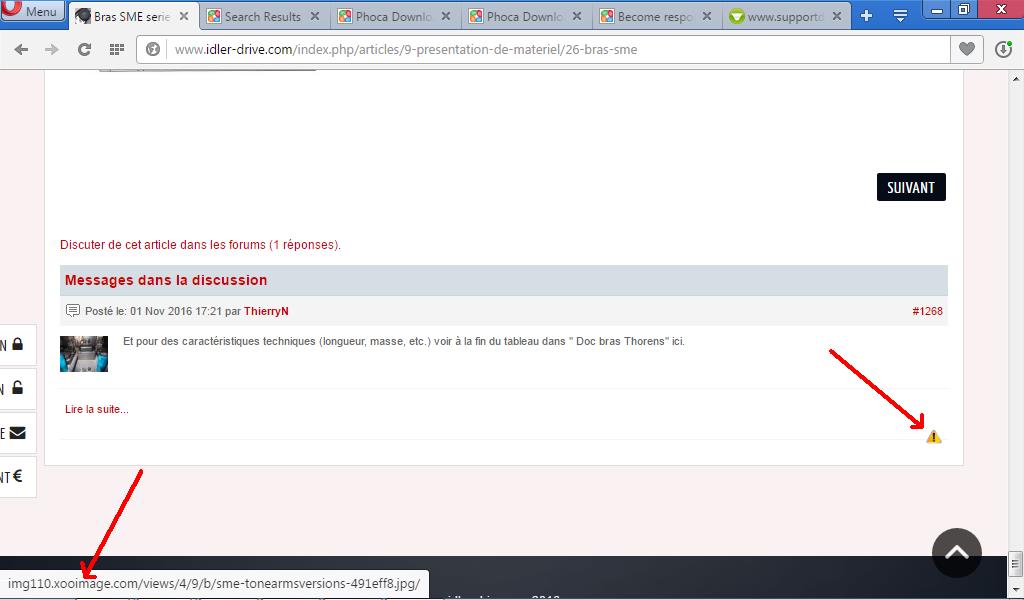

non, c'est pour signaler à Ben qu'il y a un problème avec une adresse d'image (le triangle jaune) dans son article.
JG tu peux regarder ?
Posté le: 18 Nov 2016 13:09 par ThierryN #1531
Portrait de ThierryN

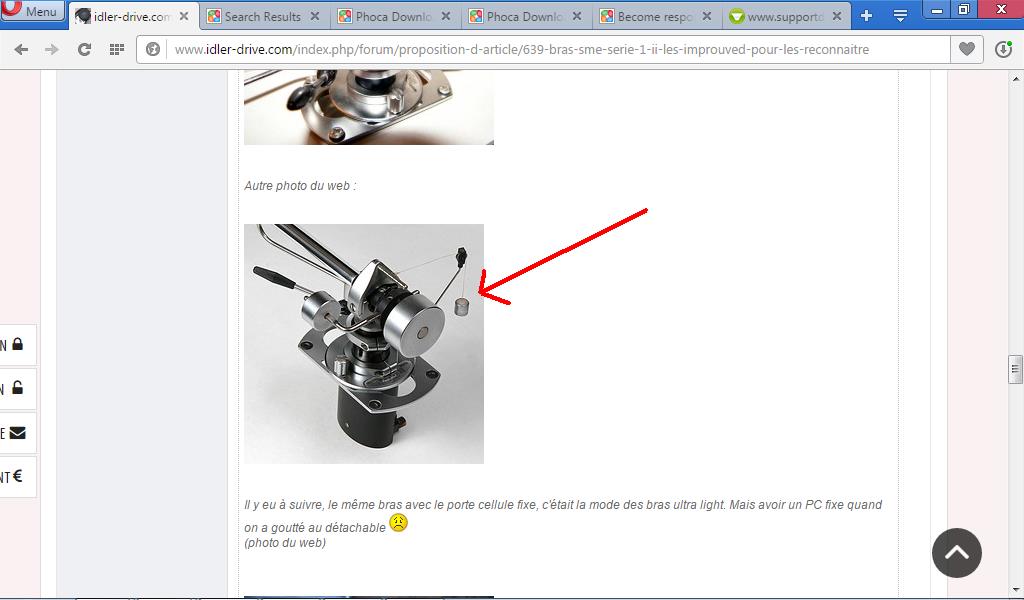

improuved... pourquoi pas améliored ? (ou sont les smiley ?)
Posté le: 23 Nov 2016 18:19 par ThierryN #1605
Portrait de ThierryN

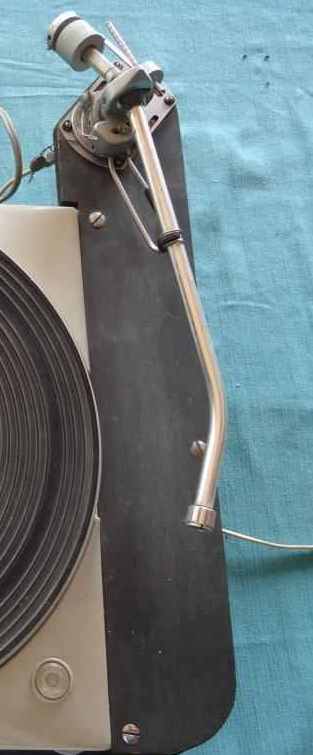

Ne serait-ce pas un SME très ancien, de toute première série ?
Posté le: 23 Nov 2016 18:30 par JGN #1606
Portrait de JGN
Jamais vu un SME avec ce coude, en revanche la liaison peut souffrir de quelques brutalités. Je ne connais que des bras en J simples

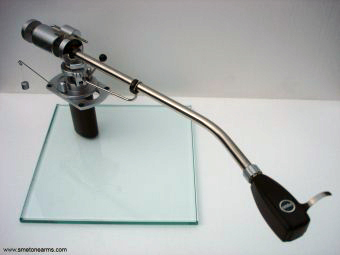

Ci -joint photo du 3012 de 1958 , un des plus anciens(voir ce site www.smetonearms.com/index.php?main_page=...th=16&products_id=76 )

Posté le: 23 Nov 2016 18:35 par JGN #1607
Portrait de JGN
Thierry a écrit : " improuved... pourquoi pas améliored ? "
et il a bien raison.

Ce qui m'intrigue c'est que j'ai fait la correction il y a déjà un moment (voir articles / presentation de matériel il n'y a plus de "U" )
Posté le: 23 Nov 2016 18:47 par cynos #1608
Portrait de User578
Si tu parles du titre ... tu dois modifier le titre du sujet du forum.

Tu en as le pouvoir me semble-t-il.
Posté le: 23 Nov 2016 19:06 par JGN #1609
Portrait de JGN
A oui c'est celui de l'article que j'ai modifié ... Mea culpa !


Voilà, c'est fait -(8)-
Posté le: 23 Nov 2016 22:55 par Le bleu #1611
Portrait de Le bleu
Merci Jiget !!! ;-)
Posté le: 24 Nov 2016 19:00 par ThierryN #1620
Portrait de ThierryN
JGN écrit:
Jamais vu un SME avec ce coude, en revanche la liaison peut souffrir de quelques brutalités. Je ne connais que des bras en J simples

Ci -joint photo du 3012 de 1958 , un des plus anciens(voir ce site www.smetonearms.com/index.php?main_page=...th=16&products_id=76 )


En effet , à bien regarder ma photo il n'est pas différent des série II.
J'ai l'idée que le "coude" arrière est simplement le résultat d'un choc qui a endommagé la jonction avec les couteaux.
Si ce bras est contemporain de la platine il serait du début des années 60 environ.

Serait-ce un 12" ? La perspective peut être trompeuse mais cela me parait bien long entre le repose-bras et la molette du porte cellule pour un 9". Par contre le contre-poids ne serait pas celui d'un 12. Qu'en penses-tu ?
