Hello,

Je ne suis pas spécialiste, mais pour les grandes lignes, je fini par les reconnaitre, donc pourquoi pas un petit topique sur le sujet...




Le premier SME, dit aussi le Série I, sorti je crois en 58, se reconnait pas son pivot cerclé d'un cercle, alors que sur les suivant le chapeau du pivot sera coiffé d'un triangle.
Le levier du lift est aussi avec un boule noir au lieu d'une olive allongée par la suite.
(photo du web pour celui-ci, hélas)






ce bras n'a vécu bien longtemps, puisqu'il a été rapidement remplacé par le SME série II




Le SME série II se reconnait par sa coiffe de pivot triangulaire.
voici un modèle du début des années 60 en 12", donc un 3012.






le Pivot, 2 roulements dans le puits pour la rotation, puis au dessus les couteaux pour basculer en avant:






Le reste à poser dessus....






A la maison un modèle SME 3009, toujours un série II des années 70 NOS en boite (toujours un modèle non improved).
Le modèle est en prise din, la version RCA existait aussi.










ici la différence entre le contre poids du 12" des années 60 (à droite sur la photo) et le CP du 9" des années 70' (à gauche)






Une évolution/option avec le 3009R, 3010R et le 3012R




voici le SME 3009 improved des années 80, un cidre-collection, merci à lui.
L’essentiel des modifications est dans l'arrière du bras. Après les couteaux, le tube si prolonge par une pièce en plastique noir sur le quel le contre-poids latérale est fixé.... ça n'a pas biensur le même charme visuel

Photo JGN.

(c'est un modèle avec le porte cellule détachable, il y a eu en suite une "évolution" (discutable) avec un porte cellule fixe)
















Autre photo du web :







Il y eu à suivre, le même bras avec le porte cellule fixe, c'était la mode des bras ultra light. Mais avoir un PC fixe quand on a goutté au détachable Sad
(photo du web)








un résumé avec la doc SME :








une suite avec le Portes Cellule :

---A gauche les modèles Ortofon qui accompagnaient très souvent les SME soit un logo noir ou plus rare en rouge.... (en haut une cellule réversible mono pour 33/78tr, au milieu une spu T puis une GT. Le modèle au logo rouge a été découpé pour une cellule X, d'où sa forme)
(il y a un modèle intermédiaire que je n'ai pas : logo SME mais sur porte cellule plat, comme les ortofon des Téléfunken)

-- Au centre gauche un modèle Ortofon fabriqué pour SME

-- Au centre droite le modèle SME détachable pour les Non-Improved

-- A droite les modèles pour les Improved, le logo SME est un peut différent
(ce n'est pas forcément une règle, juste des info de ce que j'ai at home)








Un nouveau PC ortofon trouvé sur le web.

Nous connaissions les modèles siglés Ortofon et de différente couleur, le rare siglé SME, mais pas le SME-SHURE....
étrange puisque Shure était le concurrent (?), celui là n'a pas du voir de SPU Mr. Green










En 1998 :





Liste de pièce et éclaté du SME3009 II improved





Lire la suite...
Dernière édition: 23 Nov 2016 21:37 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 01 Nov 2016 17:21 #2

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3257
  • Remerciements reçus 57
  • Points : 15235
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Et pour des caractéristiques techniques (longueur, masse, etc.) voir à la fin du tableau dans " Doc bras Thorens" ici.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 23 Nov 2016 21:39 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 17 Nov 2016 04:39 #3

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Dernière édition: 23 Nov 2016 21:40 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 18 Nov 2016 11:54 #4

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3257
  • Remerciements reçus 57
  • Points : 15235
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bonjour Cynos,
je n'ai pas compris ce message avec des flèches; tu as ajouté un lien direct ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 23 Nov 2016 21:59 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 18 Nov 2016 13:06 #5

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
non, c'est pour signaler à Ben qu'il y a un problème avec une adresse d'image (le triangle jaune) dans son article.
JG tu peux regarder ?
Dernière édition: 23 Nov 2016 21:59 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 18 Nov 2016 13:09 #6

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3257
  • Remerciements reçus 57
  • Points : 15235
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
improuved... pourquoi pas améliored ? (ou sont les smiley ?)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 23 Nov 2016 21:59 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 23 Nov 2016 18:19 #7

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3257
  • Remerciements reçus 57
  • Points : 15235
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat


Ne serait-ce pas un SME très ancien, de toute première série ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 23 Nov 2016 22:00 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 23 Nov 2016 18:30 #8

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1734
  • Remerciements reçus 71
  • Points : 21043
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Jamais vu un SME avec ce coude, en revanche la liaison peut souffrir de quelques brutalités. Je ne connais que des bras en J simples

Ci -joint photo du 3012 de 1958 , un des plus anciens(voir ce site www.smetonearms.com/index.php?main_page=...th=16&products_id=76 )

Dernière édition: 23 Nov 2016 22:00 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: ThierryN

Bras SME serie 1, II, les improved,...pour les reconnaitre 23 Nov 2016 18:35 #9

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1734
  • Remerciements reçus 71
  • Points : 21043
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Thierry a écrit : " improuved... pourquoi pas améliored ? "
et il a bien raison.

Ce qui m'intrigue c'est que j'ai fait la correction il y a déjà un moment (voir articles / presentation de matériel il n'y a plus de "U" )
Dernière édition: 23 Nov 2016 23:47 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 23 Nov 2016 18:47 #10

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Si tu parles du titre ... tu dois modifier le titre du sujet du forum.

Tu en as le pouvoir me semble-t-il.
Dernière édition: 23 Nov 2016 23:47 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 23 Nov 2016 19:06 #11

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1734
  • Remerciements reçus 71
  • Points : 21043
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A oui c'est celui de l'article que j'ai modifié ... Mea culpa !


Voilà, c'est fait -(8)-
Dernière édition: 23 Nov 2016 19:07 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 23 Nov 2016 22:55 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77776
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci Jiget !!! ;-)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 24 Nov 2016 19:00 #13

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3257
  • Remerciements reçus 57
  • Points : 15235
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

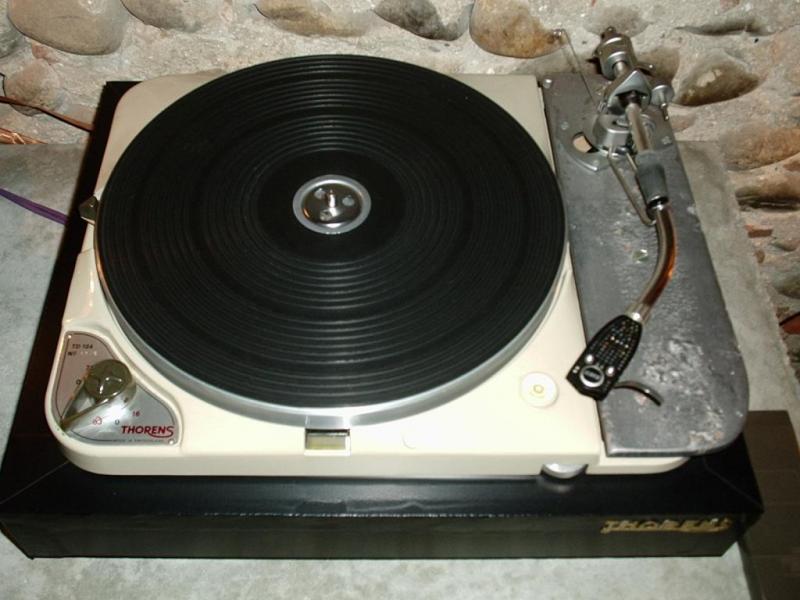

JGN écrit:
Jamais vu un SME avec ce coude, en revanche la liaison peut souffrir de quelques brutalités. Je ne connais que des bras en J simples

Ci -joint photo du 3012 de 1958 , un des plus anciens(voir ce site www.smetonearms.com/index.php?main_page=...th=16&products_id=76 )


En effet , à bien regarder ma photo il n'est pas différent des série II.
J'ai l'idée que le "coude" arrière est simplement le résultat d'un choc qui a endommagé la jonction avec les couteaux.
Si ce bras est contemporain de la platine il serait du début des années 60 environ.

Serait-ce un 12" ? La perspective peut être trompeuse mais cela me parait bien long entre le repose-bras et la molette du porte cellule pour un 9". Par contre le contre-poids ne serait pas celui d'un 12. Qu'en penses-tu ?


listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 24 Nov 2016 19:05 par ThierryN. Raison: ajout
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 24 Nov 2016 19:42 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77776
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui le bras a du prendre une grosse claque, une chute sans doute...

Non ce n'est pas un série 1, le pivot est "rond" sur les séries 1

Je crois que c'est un 12 pouce (position de support de bras au milieu de la ligne droite, sur un 9" c'est au 2/3)...non??
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 24 Nov 2016 22:55 #15

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1734
  • Remerciements reçus 71
  • Points : 21043
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
je le vois comme un 9 (comme disait la poule :mrgreen: )

La photo que j'ai reprise est celle d'un 12 certes mais chez SME il n'y a pas d'autre différence que la longueur entre les 3009 et 3012 de même génération..
Pour l’arrière, comme le dit Ben, les S2 ont eu 2 types de contrepoids et donc la photo de Thierry représenterai un S2 2° génération, après 70 si je ne me trompe pas.
Dernière édition: 25 Nov 2016 10:41 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras SME serie 1, II, les improved,...pour les reconnaitre 24 Nov 2016 23:38 #16

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3257
  • Remerciements reçus 57
  • Points : 15235
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, 3012 je pense aussi.
3009:


Pas loin de chez moi. En l'état c'est peut-être achetable pour pas beaucoup d'euros. Vais essayer de le voir.
