SUJET : Amplis et consoles André CHARLIN

Amplis et consoles André CHARLIN 17 Mai 2020 08:52 #55

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
Eh ben, m'étais planté... J'ai mélangé avec un distributeur de l'epoque, Valois distribution (Decca, Rogers, Audio Référence, etc)

Ce sont des Audiotec G150 présentées au Festival du son en 1978.

Un petit descriptif issu de la NRDS d'avril 78, et je referme le HS



L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 06 Déc 2023 15:28 #56

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
Time window écrit:
Analog Addict écrit:
vincent écrit:
J'ai très envie d'écouter des enceintes Charlin...Il paraît que c'est assez incroyable

Au sujet d'écoute d'enceintes Charlin.
Il n'a pas fait que les colonnes cylindriques

Il a aussi, bien avant je crois, créé ces Hauts parleurs "Belphegor" pour le cinéma.

Membrane papier, suspension cuir, cylindre central spécifique et amorcé pavillon en acier d'une cinquantaine de cms de diamants

J'en ai entendu une paire, dans des coffrets refaits aux cotes d'origine (je crois) avec un tweeter additionnel.
Particularité des HP impédance 600 ohms (sonorisation cinéma obligé)
Un des 2 HP date de 1941, l'autre de 1946... :;)

Écoute sur des A116 Mc Intosh... Surlecultant... *vah$



Le proprio a également une 124 avec le bras qui plait bien à AA : *ttg>

Le week-end dernier nouveau passage chez mon ami, qui fait évoluer son système...

Non seulement il a une paire de HP Belphegor, montés dans des enceintes refaites aux côtés exactes des Belphegor originelles pour la charge du HP grave / médium...

Mais il a trouvé (en cherchant un peu quand même...) le HP de grave "contrebasse" conçu par Charlin pour accompagner le Belphegor...

A l'origine ce HP à excitation d'environ 50 cm de diamètre était monté sur baffle plan...
Faute de place, mon ami a opté pour une charge en baffle ouvert à l'arrière. Le HP est alimenté (derrière un filtre d'ordre 5 à pente très raide coupé à 80 hz, fréquence préconisée par À Charlin pour le couplage au Belphegor)

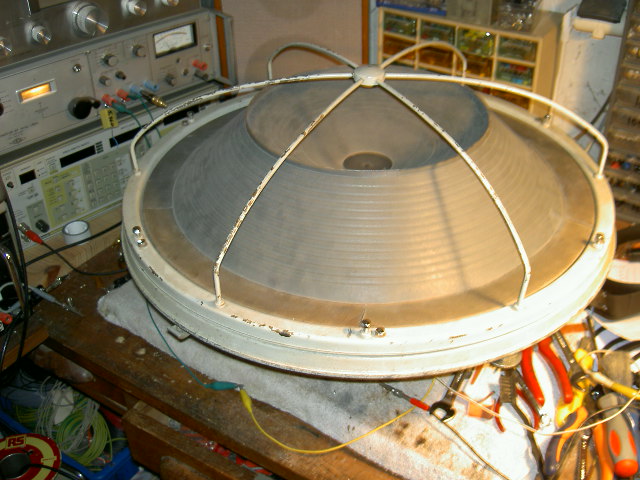

Les photos du HP et de l'ampli Charlin utilisés pour le "sub" sont issues du net

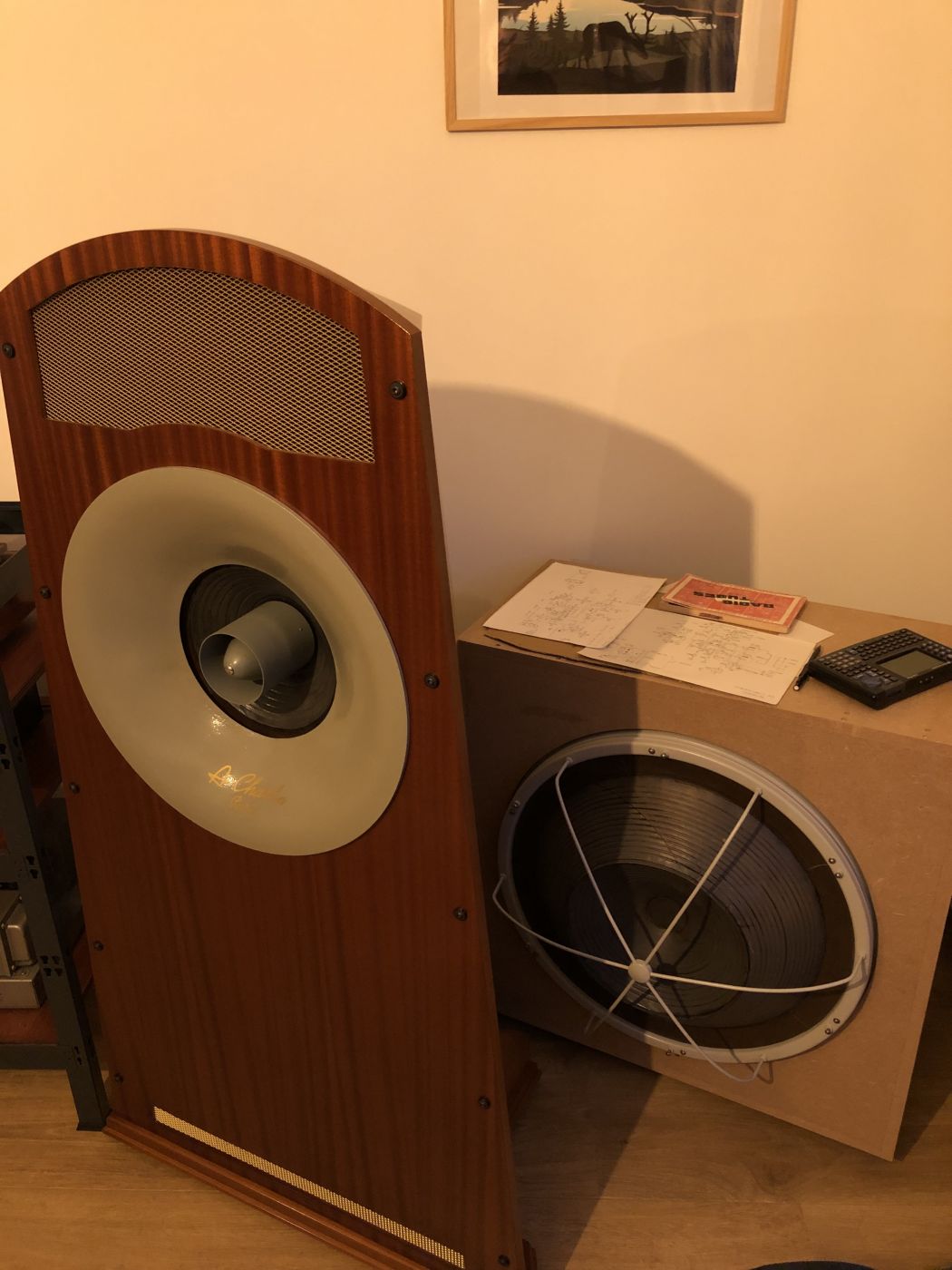

Et voilà ce que ça donne, en situation, avant placage du coffret...



Après ajustement du niveau du caisson, de manière à le rendre à la fois non localisable, et n'intervenant qu'à bon escient... le résultat est tout simplement fabuleux... sur les contrebasses... le HP n'usurpe pas son nom... c'est magique...

J'avais apporté quelques vinyles test...
Rarement entendus à ce niveau de qualité...

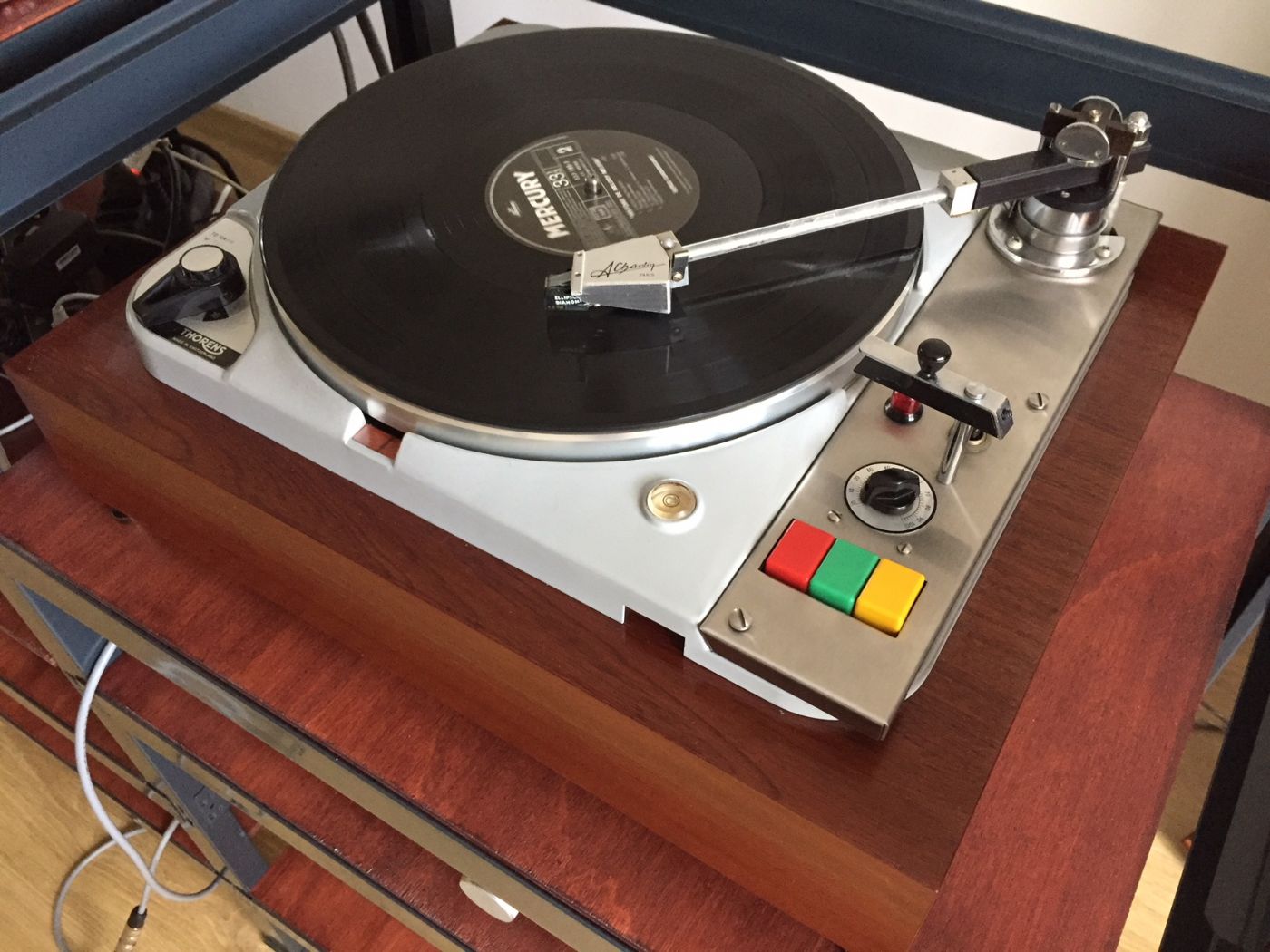

La TD124 avec bras Charlin et cellule SPU retipée Vandenhul ( transfo Ortofon dans le porte cellule) est tout simplement superlative...

A part le preampli DIY réalisé d'après un schéma issu du forum 6bm8, il faut avoir à l'esprit que l'élément le plus récent est la 124 Mk2,
Les A116 Mc Intosh datant des années 50... et les HP des années 40...
Il faut également souligner le travail important de restauration effectué sur les divers éléments...

Chapeau bas M Charlin...

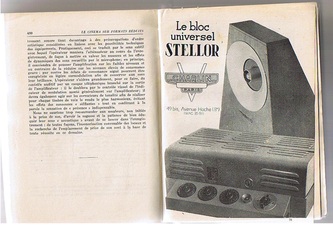

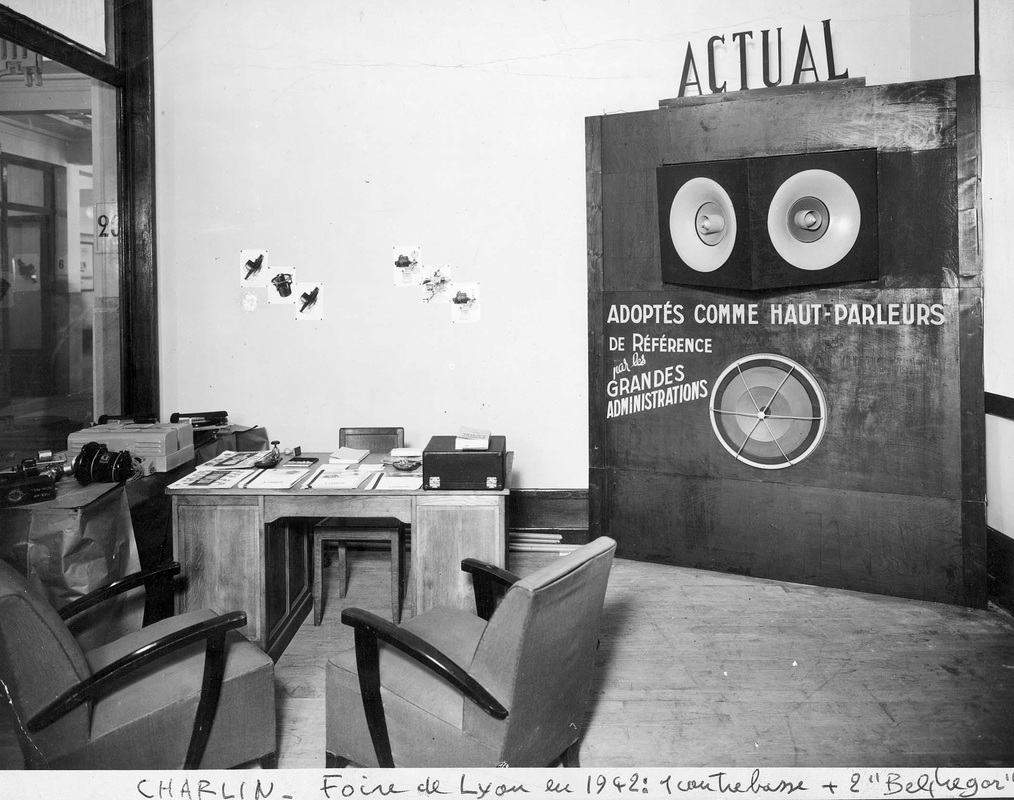

On peut aussi ajouter une image du montage originale du HP de grave en baffle plan
Dernière édition: 06 Déc 2023 15:37 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 06 Déc 2023 19:23 #57

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Merci Fabien pour ce compte-rendu joliment illustré, qui confirme la notoriété de notre génie national de la reproduction audio ! (_-_)
Et félicitations à ton ami pour avoir persévéré dans la résurrection de cette rareté ! (yess)



Time window écrit:
Time window écrit:
Le proprio a également une 124 avec le bras qui plait bien à AA : *ttg>
La TD124 avec bras Charlin et cellule SPU retipée Vandenhul (transfo Ortofon dans le porte cellule) est tout simplement superlative...
Oh pu.... ! ,;,( Avec le temps ça avait fini par me passer mais... voilà que ça me reprend !
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 06 Déc 2023 20:59 #58

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
AA a dit

Oh pu.... ! ,;,( Avec le temps ça avait fini par me passer mais... voilà que ça me reprend !

A priori... il y aurait deux forumeurs au moins... qui seraient en possession de ce type de bras... et qui n'en font pas grand chose dans l'immédiat...

Je dis ça... je dis rien... *ttg>

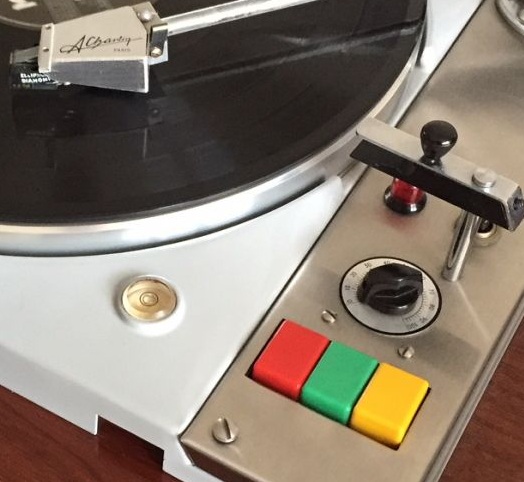

Elle est pas jolie ?
Dernière édition: 06 Déc 2023 21:02 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 06 Déc 2023 21:41 #59

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82108
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci pour toutes info et images, top !!!!!! *vah$
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 06 Déc 2023 22:53 #60

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
Les images ce n'est rien...

Ça ne dit pas le niveau de l'écoute... ce système est une merveille...
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 08 Déc 2023 10:34 #61

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Time window écrit:
Elle est pas jolie ?
°o) °o) °o)




Pfffff... ,;,(
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 10 Déc 2023 14:33 #62

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
Le HP contrebasse en baffle plan... publicité de 1941...

Faut de la place...
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 10 Déc 2023 18:11 #63

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82108
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Super cette vieille pub, je ne la connaissais pas.

Les baffles font juste 4m par 4m, faut juste refaire le salon :music:
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 10 Déc 2023 22:50 #64

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
Et coup de bol... il n'en fallait qu'un seul... en mono...

Imagine en stéréo *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 11 Déc 2023 12:41 #65

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Si on coupe à 80 Hz, même en stéréo un seul suffit ! :mrgreen:
A condition d'y ajouter les 2 Belphégors, évidemment... :roll:



C'est quoi l'appareil à gauche sur la publicité ???
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 11 Déc 2023 14:10 #66

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
L'appareil à gauche est un lecteur optique de bande son cinéma...

Tu as raison... un seul sub suffit...
Mais souvent sur les gros systèmes on double les sub... et en général le résultat est supérieur... meilleur couplage avec chaque enceinte... et on sollicite moins chaque HP et ampli...

Le pire c'est que mon ami a trouvé un second "contrebasse" de secours, en cours de restauration...
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 11 Déc 2023 15:24 #67

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Doubler les sub, bien sûr que c'est préférable si on a la place !
Mais là, pour respecter à l'identique le baffle plan d'origine en stéréo... bonjour la taxe foncière ! _-:




Time window écrit:
Le pire c'est que mon ami a trouvé un second "contrebasse" de secours, en cours de restauration...
Il pourrait pas plutôt trouver une seconde 124 +BR4 ? Je dis ça, je dis rien... *;:>;

Edit : même une 125, je vais pas faire le difficile !!! Et même une L75... *ttg>
Dernière édition: 11 Déc 2023 15:47 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 11 Déc 2023 16:01 #68

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Pour en revenir à cette superlative 124…





J’observe que ton ami a choisi un montage rigide (sans mushrooms) et il a même viré les molettes de réglage d’assiette… Son niveau à bulle étant parfaitement centré je suppose que sa plinthe a des pieds réglables, indispensables aussi selon la "bible" de Charlin pour ajuster le temps de retour du bras (2s)… A moins qu’il utilise pour cela la vis de droite de la planchette ?

Mais là où il m’épate (_-_) c’est qu’il ait réussi à monter une SPU GTE sur ce bras : perso je n’aurais pas osé car cette excellente cellule ne s’exprime vraiment qu’à partir de 2,5 g de VTF (et encore c’est son minimum syndical, Ortofon recommandant même jusqu’à 4 g si mes souvenirs sont bons…).

Or Charlin ne prévoyait pas de dépasser 2 g avec ce bras ! Qui plus est sur la photo le potard de VTF et à 70% donc on serait plutot vers 1,6 g… Si la 124 a un plateau acier, il faudrait y rajouter l’attraction magnétique (0,3 g pour une DL103, quid de la SPU GTE ?) mais on reste très en dessous de ce qu'il faudrait !

A l’occasion du retipping, Van den Hul aurait-il remplacé le cantilever et/ou l’amortisseur d’origine, par quelque chose de plus souple permettant une VTF moindre ?
?-|

Ou peut-être que le bras a été modifié en conséquence, notamment la valeur des poids dans le tube vertical ?
?-| ?-|

Ton ami a t’il utilisé une balance pour vérifier la VTF réelle, ou a-t-il appliqué la méthode empirique (et néanmoins efficace) de Charlin consistant à observer l’affaissement du cantilever jusqu’à atteindre 2/3 de sa hauteur bras relevé ?
?-| ?-| ?-|

Autant de questions passionnantes…
Dernière édition: 11 Déc 2023 16:04 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Amplis et consoles André CHARLIN 11 Déc 2023 16:47 #69

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 968
  • Remerciements reçus 47
  • Points : 1061
  • Karma: 1
  • Médaille en chocolat
Bon...

Pour répondre à tout ou partie des questions...

La SPU était montée d'origine sur le bras lors de l'acquisition...
On peut supposer que À Charlin avait fait le nécessaire avant livraison... poids dans le tube, etc.
Particularité, le transfo de la MC est monté dans le porte cellule derrière la SPU. Ce qui alourdit notablement le bras.
Pas sur que les 70% correspondent à la VTF prévue pour des cellules plus légères comme la SL15 qui était montée sur le BR4 de mon autre ami, dont le transfo était monté en sortie de bras...
Pour mesurer la force d'appui... réglage selon les préconisations de Charlin...

Le stylet a été changé lors du retipage... la suspension, je ne sais pas...

Remarque... *ttg>
c'est ballot que tu n'aies pas encore de BR4... tu en sais plus sur ce bras que la plupart de leurs utilisateurs...
Mais patience... un jour... peut être...

Pour le montage de la 124, je lui en ai fait la remarque... l'absence mushrooms ne me heurte pas... il a mis des élastomères autour des tiges filetées pour amortissement... j'aurais préféré un solidarisation avec la plinthe...
La plinthe est montée sur pointes réglables et contrepointes, système qui n'a pas ma préférence...

Mais ça marche tellement bien... qu'on va dire que c'est bon comme ça...
