La "Stroboscope" est l'une des nombreuses déclinaisons du mythique changeur de disques Cobramatic produit aux USA par Zenith.

Je profite de la mise en vente sur eBay d'un exemplaire de cette rare et très originale déclinaison pour vous la présenter, le vendeur ayant eu la bonne idée de faire des photos de son mécanisme interne pour le moins atypique puisqu'il utilise 3 galets !!!
°o) °o) °o)

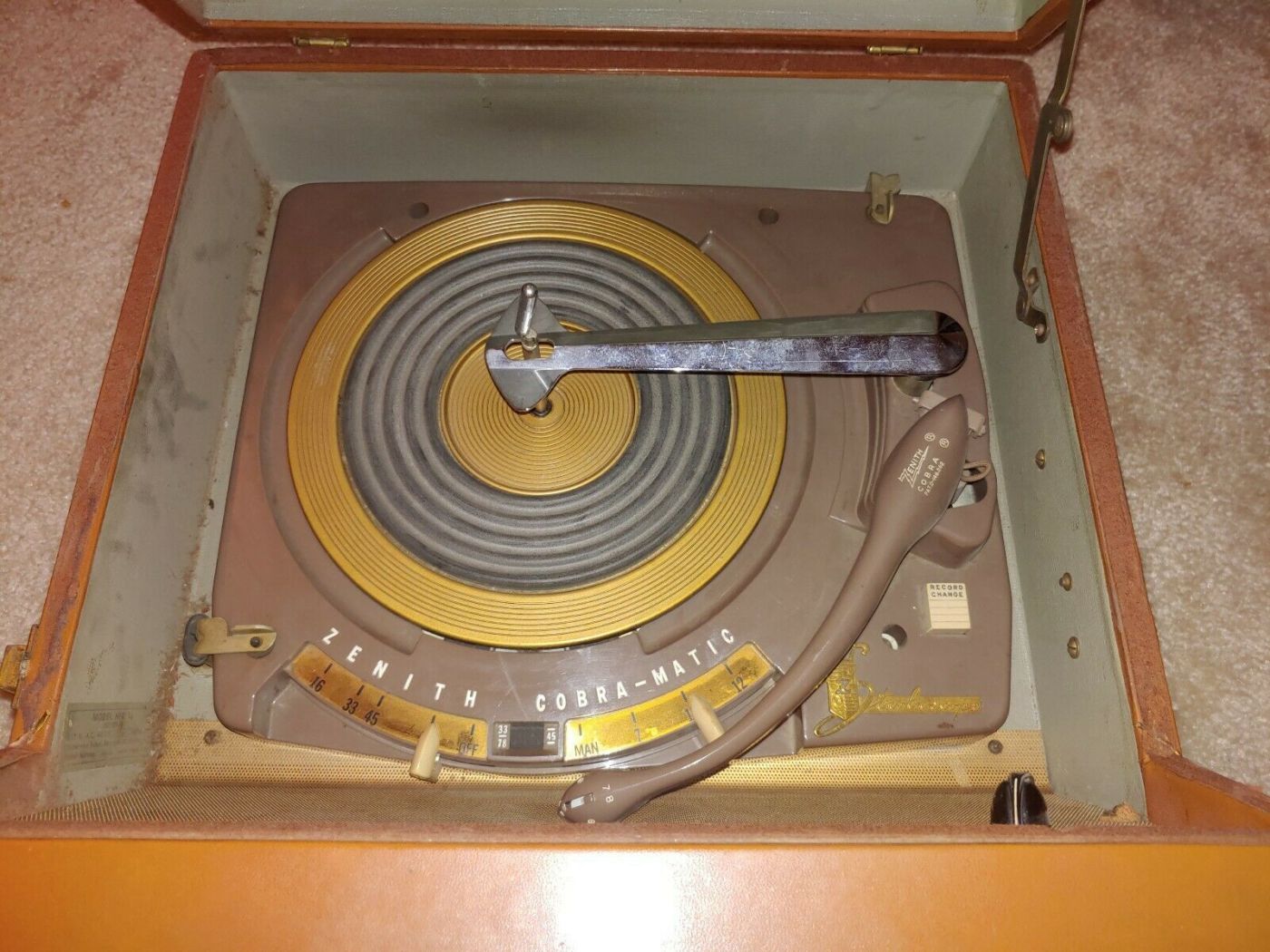

D'abord, la platine vue de dessus "dans son jus" comme on dit...

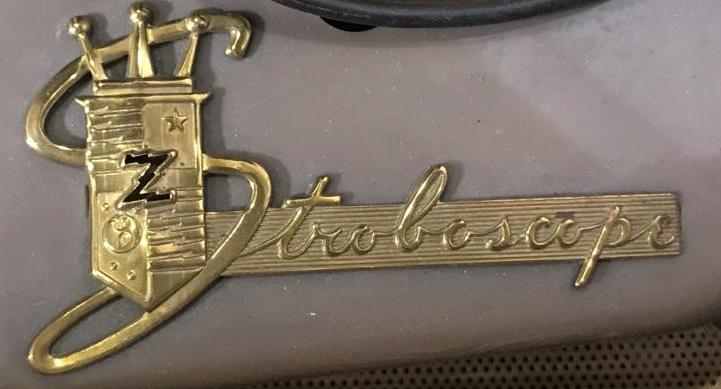

Le nom du modèle "stroboscope" est inscrit en bas à droite... C'est un peu "kitch" mais j'adore ! ;)



La Cobra-Matic Stroboscope est sortie en 1954 mais l'exemplaire présenté est beaucoup plus récent car équipé d'une cellule à double diamant avec bascule LP/78 par un curseur sur la tête du serpent (similaire en principe à la Thorens Duo ou aux Dual 1007). les premières versions étaient fournies avec 2 diamants interchangeables...

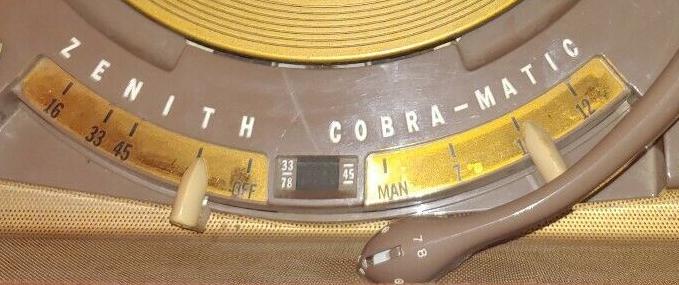

La fenêtre du stroboscope se trouve entre le réglage de vitesse et le sélecteur de diamètre.



Rien de très original de nos jours, pourtant en 1954 Zenith la revendique comme étant la première platine équipée de ce système...



A l'instar des Lenco, la vitesse est continuement variable. Sauf qu'il n'y a pas "d'encoches" pour mémoriser les vitesses standardisées : on se sert du stroboscope comme référence.

La plage de vitesses va de 10 à 85 RPM !!!


Mais là où c'est très original par rapport aux Lenco : L'axe du moteur est vertical et la transmission se fait par 2 galets : horizontal et vertical (primaire et secondaire)... Explications en photos :

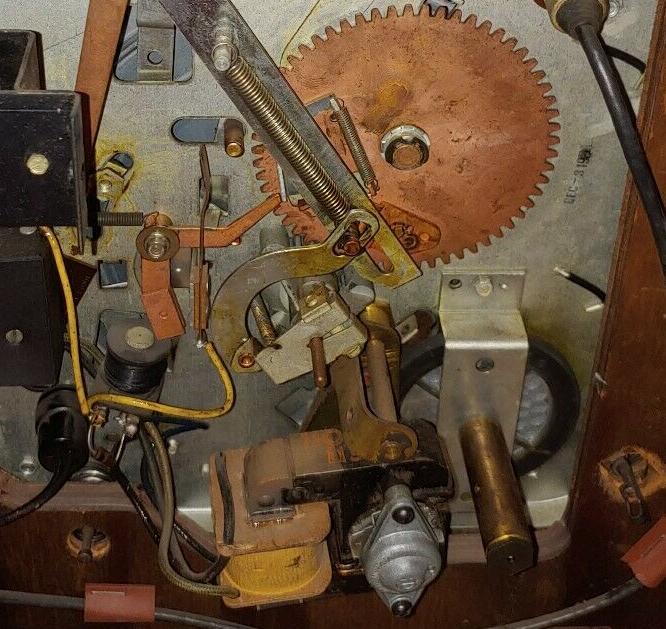

Ici vue de dessous... Au passage notez la magnifique roue crantée du changeur en cuivre ! Et la date de fabrication : 3 décembre 1961... On voit le moteur (asynchrone 2 pôles) dont l'axe entraîne le galet primaire. Le fût de palier du galet primaire est pour le moins costaud !!!

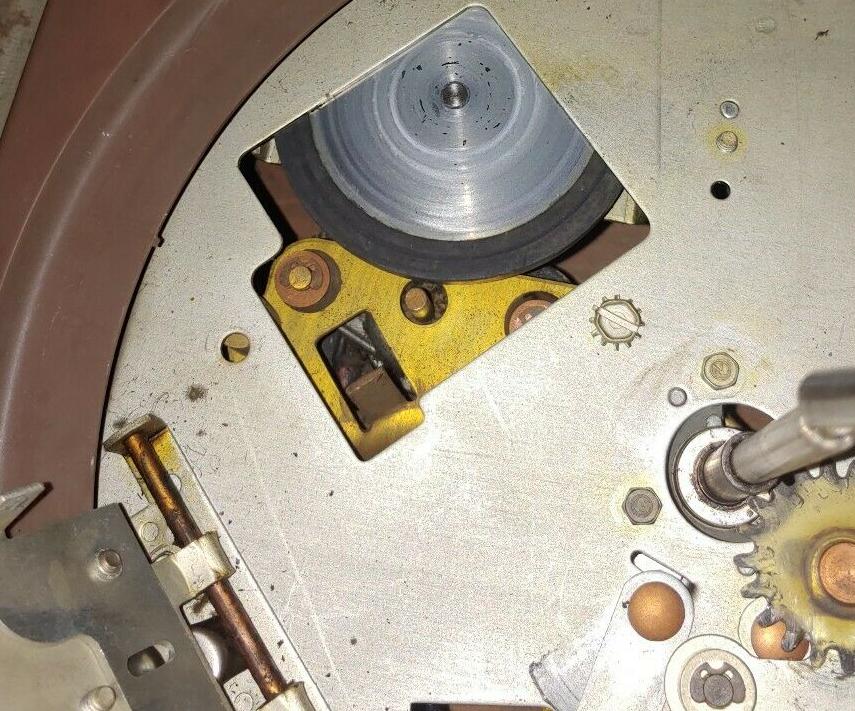

Vue de dessus plateau retiré et galet secondaire relevé : le galet primaire tourne à vitesse constante, dans le sens horaire.



Photo avec le galet secondaire abaissé : le galet secondaire est entrainé plus ou moins vite, selon sa position sur la jante du galet primaire et il entraîne à son tour le plateau dans le sens horaire. L'ensemble du porte galet secondaire coulisse, c'est là qu'intervient le réglage de vitesse... :;)

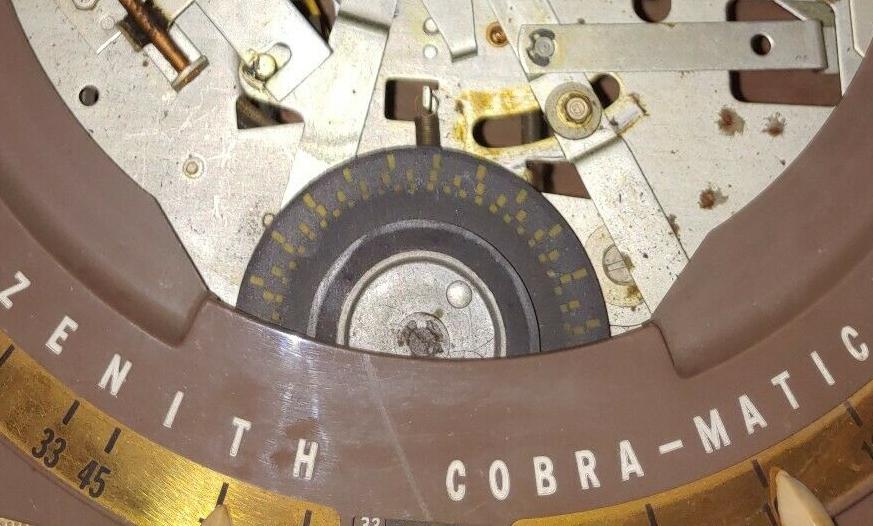

Enfin le stroboscope est "indirect" : ce n'est pas un marquage sous le plateau mais un 3ème galet en montage "rim drive" qui assure cette fonction !

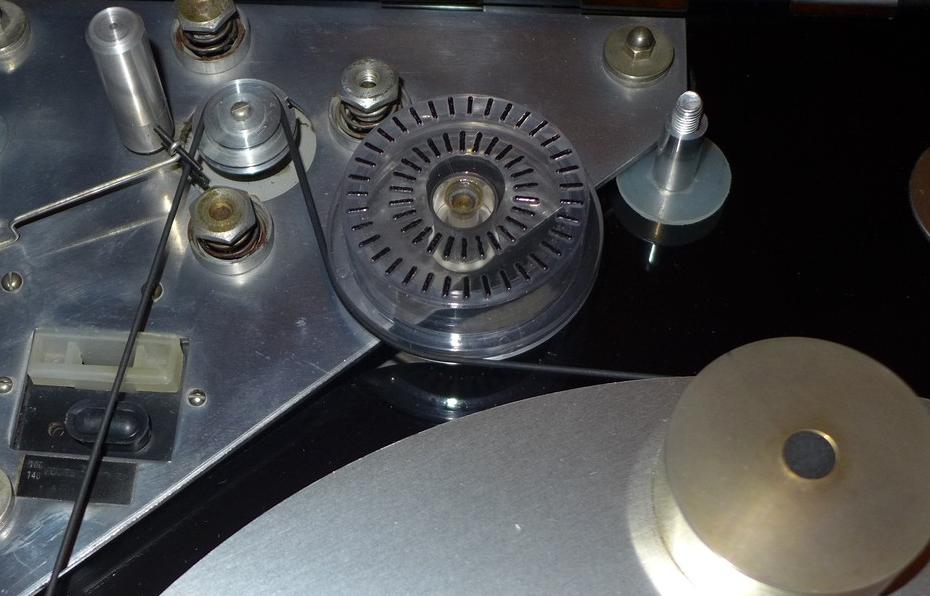

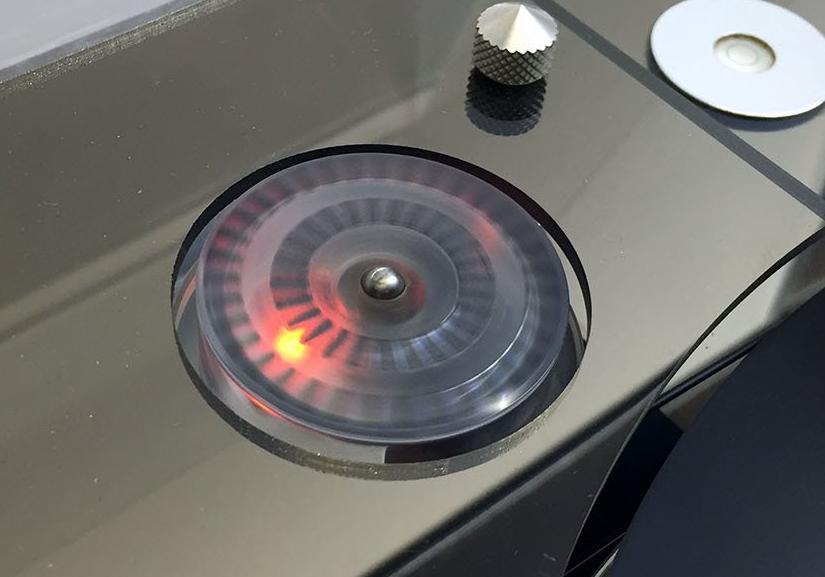

A ma connaissance, le seul autre exemple de stroboscope "indirect" est celui des Transcriptor Hydraulic Reference et de ses descendantes chez JA Michell (Prisma, etc...) avec un disque transparent entraîné par la courroie mais le principe reste le même (voir ci-dessous).





Avantage du stroboscope indirect : la rotation est démultipliée N fois (N tours de strobo pour un tour de plateau), par conséquent les barres sont plus espacées et le réglage beaucoup plus précis.

Inconvénient : la mesure n'est pas directe, sa "justesse" dépend de la précision d'usinage des diamètres du plateau d'une part, du disque ou galet stroboscopique d'autre part. Qui plus est dans la Cobramatic c'est un galet caoutchouc souple susceptible d'usure donc, de dérive avec le temps ! (sur les Transcriptor / Michell c'est du plexi rigide, aucun souci).



Voilà ! :ok:


Cette cobramatic est toujours en vente.

Je suis sur l'affaire mais je ne me suis pas encore décidé en raison des frais de port. Il va sans dire que cette platine est plus que toute autre, "60 Hz only" (notamment en raison du stroboscope) donc, il faudra impérativement un convertisseur 110 volts 60 Hz pour la faire fonctionner en Europe.





Et pour rester dans le même sujet, deux belles photos d'autres Cobra-Matic :

D'abord, beaucoup plus "sexy" qu'en version valise comme celle d'eBay, une autre "Stroboscope", en version électrophone de table...

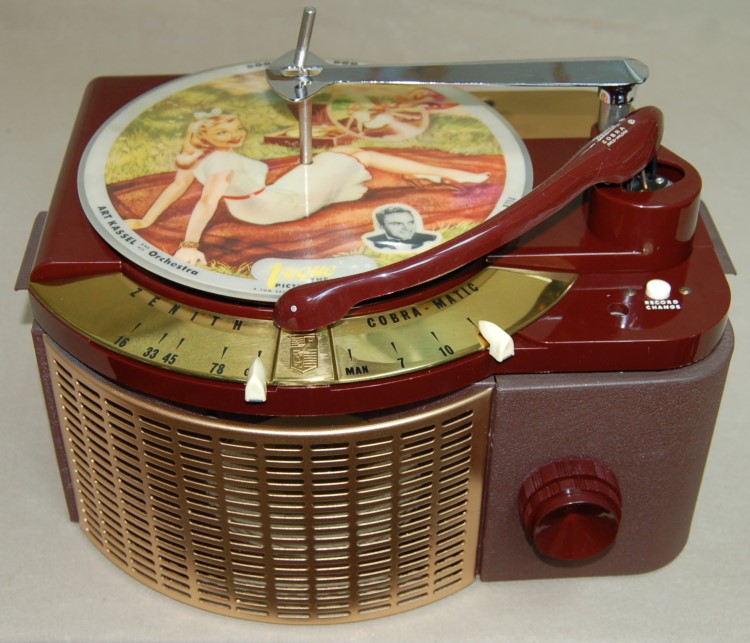

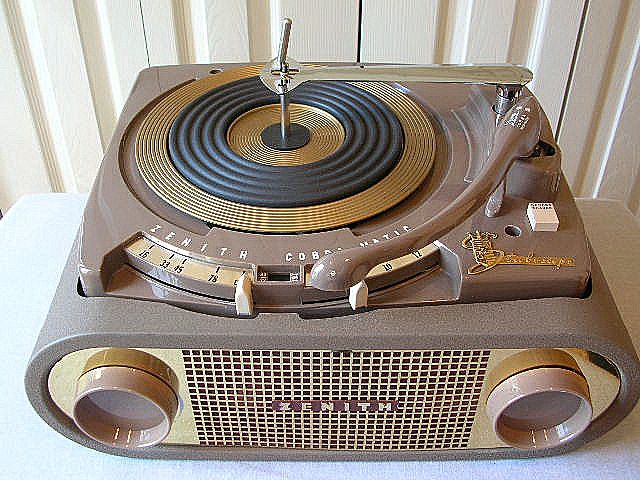

Ensuite une classique (non stroboscope) amplifiée également. C'est de loin ma préférée !!! (_-_)



AA
Dernière édition: 24 Nov 2019 11:30 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Zenith Cobra-Matic STROBOSCOPE : La platine à 3 galets !!! 05 Oct 2019 10:54 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6670
  • Remerciements reçus 189
  • Points : 93892
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Un sacré look, unique, c'est assez ultime U°)
Et une belle mécanique.

Il y est a eu en Europe ? En 50hrz?
Dernière édition: 05 Oct 2019 10:55 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Zenith Cobra-Matic STROBOSCOPE : La platine à 3 galets !!! 05 Oct 2019 11:55 #3

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2154
  • Remerciements reçus 122
  • Points : 2294
  • Karma: 2
  • Médaille en chocolat
Malheureusement non : les ventes viennent toujours des USA ou Canada, quelque fois du Japon... Si il y avait eu des versions 50 Hz ça se verrait, notamment from UK...

J'ai édité pour rajouter 2 belles photos d'autres Cobramatic ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Zenith Cobra-Matic STROBOSCOPE : La platine à 3 galets !!! 05 Oct 2019 20:21 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Très belle machine.
Je ne savais pas pour la version avec strobo, que ça se faisait sur un galet externe.

Des platines trois galets, j'en connais d'autres, mais avec un strobo sur roue auxiliaire ... non !

Ah les fdp des USA.
Il faut en trouver une pas chère, en bon état (complète), en dehors du programme
de livraison ebay ... et il faut rajouter un convertisseur 60hz ... la vie est dure :(

Double A ... :D ... tu avais vu ça (pour les versions 78t) ?
idler-drive.com/index.php/forum/les-acce...zenith-micro-adapter
Dernière édition: 05 Oct 2019 22:15 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Zenith Cobra-Matic STROBOSCOPE : La platine à 3 galets !!! 06 Oct 2019 11:39 #5

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2154
  • Remerciements reçus 122
  • Points : 2294
  • Karma: 2
  • Médaille en chocolat
cynos écrit:
Double A ... :D ... tu avais vu ça (pour les versions 78t) ?
idler-drive.com/index.php/forum/les-acce...zenith-micro-adapter

Oui, je l'avais vu à l'époque où il était en vente sur la baie. Mais j'avais pas remarqué le bras "cobra" en version miniature... Et surtout, je l'avais pas vu fonctionner ! C'est vraiment bluffant *vah$
L'administrateur a désactivé l'accès en écriture pour le public.

Zenith Cobra-Matic STROBOSCOPE : La platine à 3 galets !!! 24 Nov 2019 11:09 #6

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2154
  • Remerciements reçus 122
  • Points : 2294
  • Karma: 2
  • Médaille en chocolat

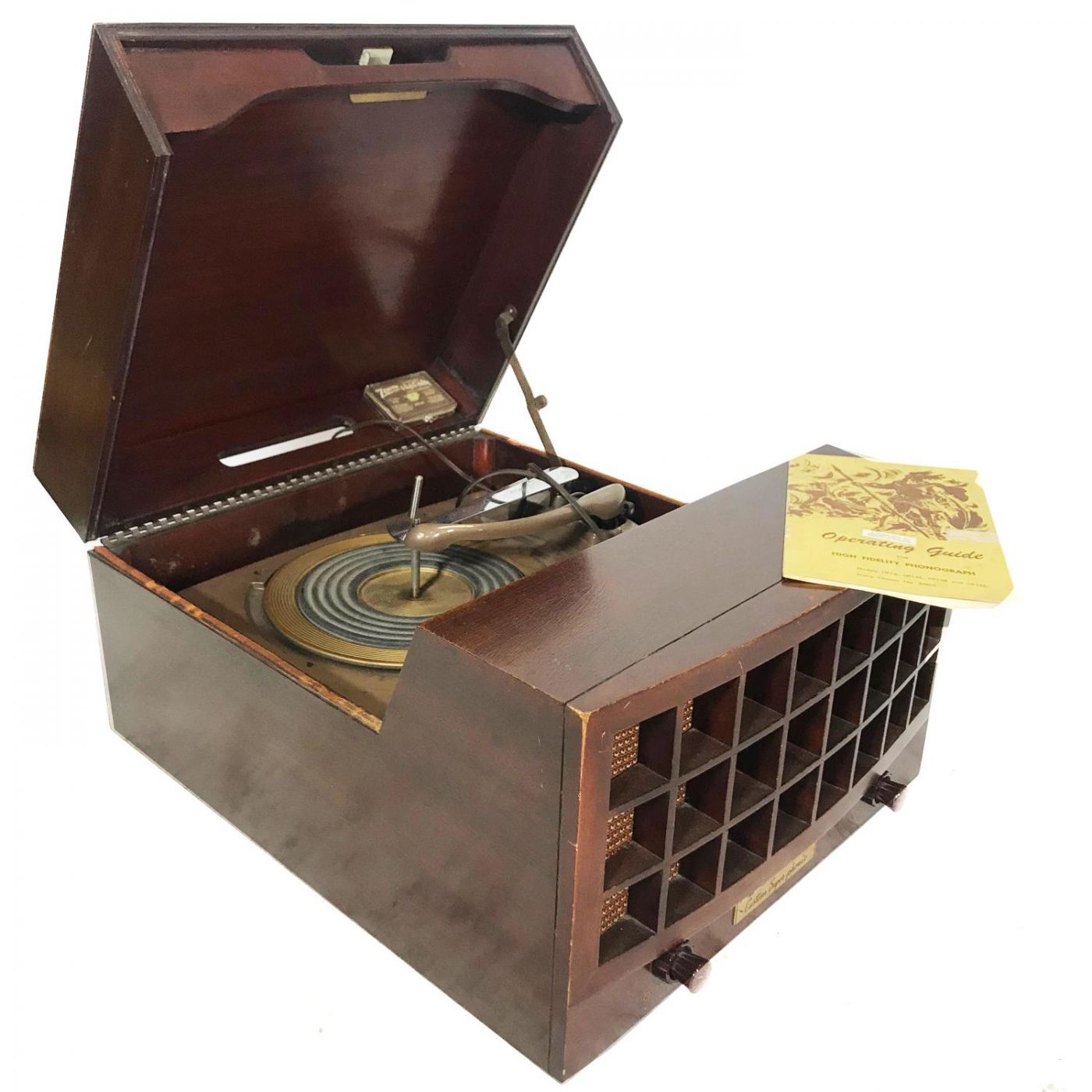

Je vous présente maintenant la version la plus aboutie et la plus puissante d'électrophone Zenith à base de Cobra-Matic Stroboscope : le Custom Super Phonic modèle HFR-15E

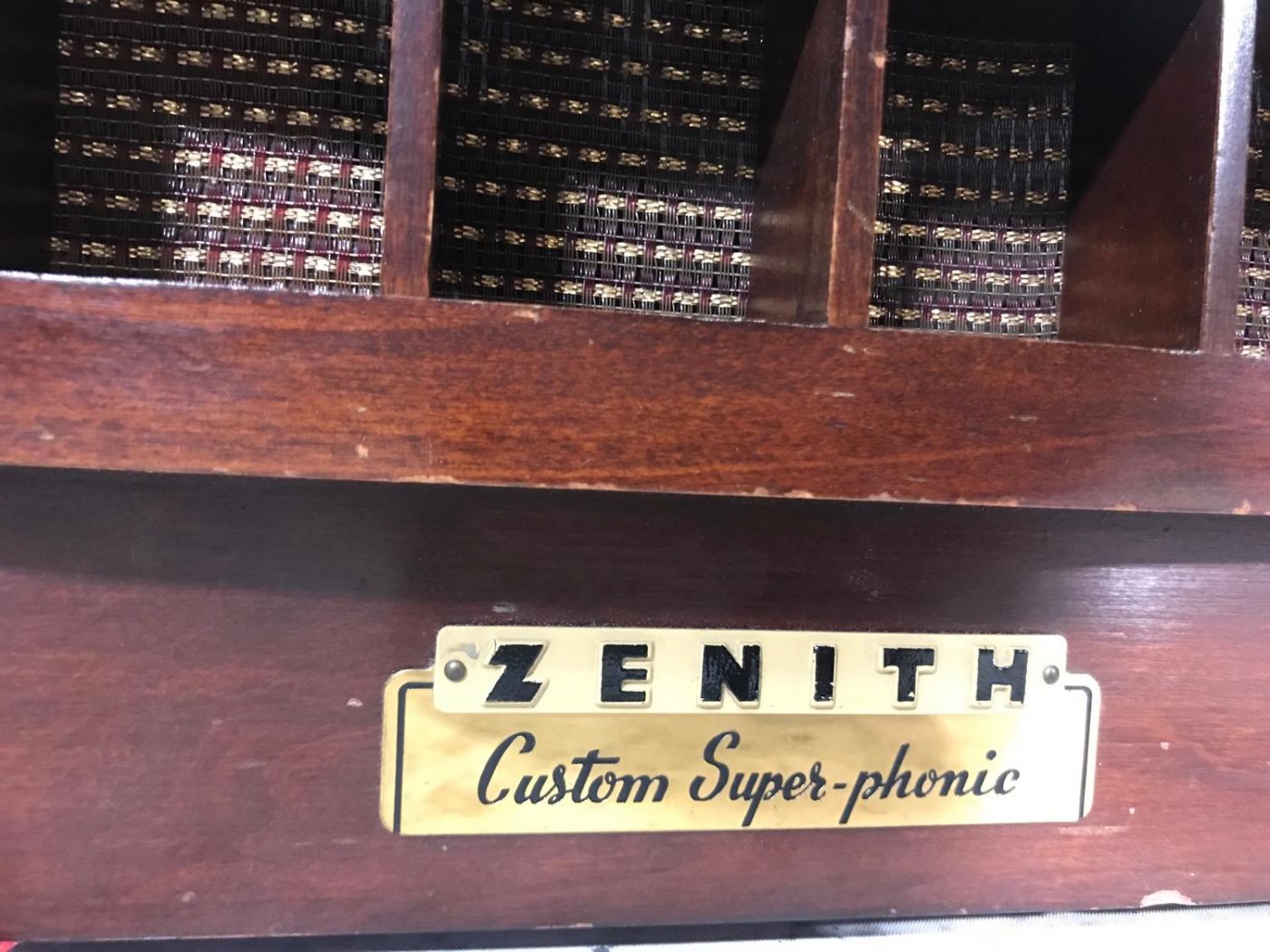

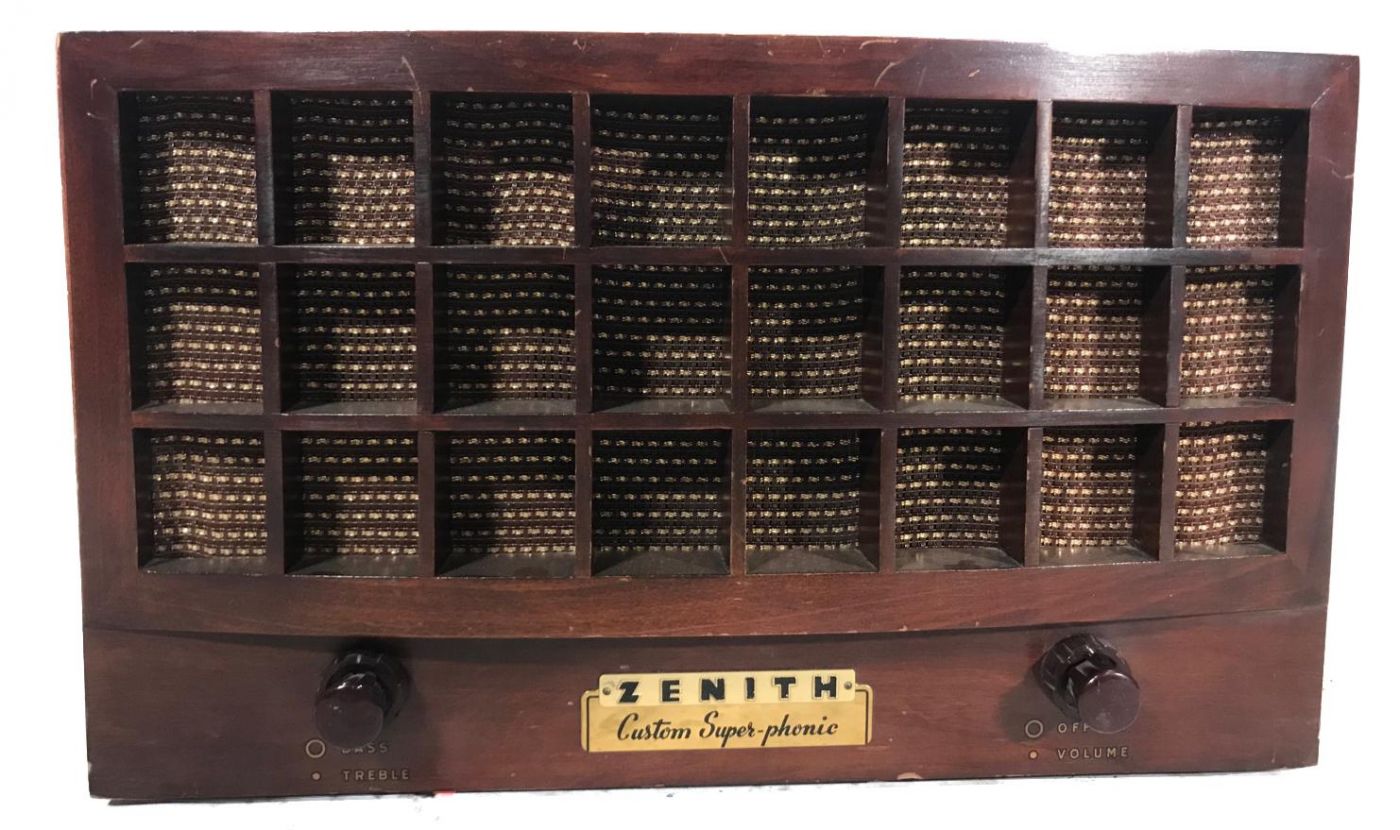

La grille HP (conçue pour agir en "diffuseur grand angle" est impressionnante...

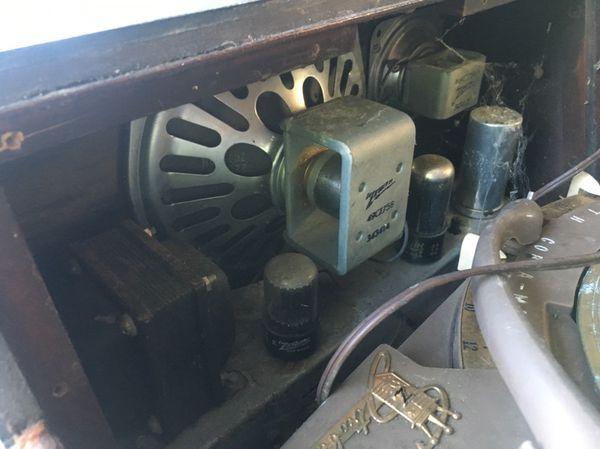

Derrière, un basse-medium de 19 cm et un tweeter, tous deux AlNiCo à haut rendement. L'ampli à base de 6V6 sort 7W de 20 à 20000 Hz. Réglages de tonalité basses et aigües séparés...

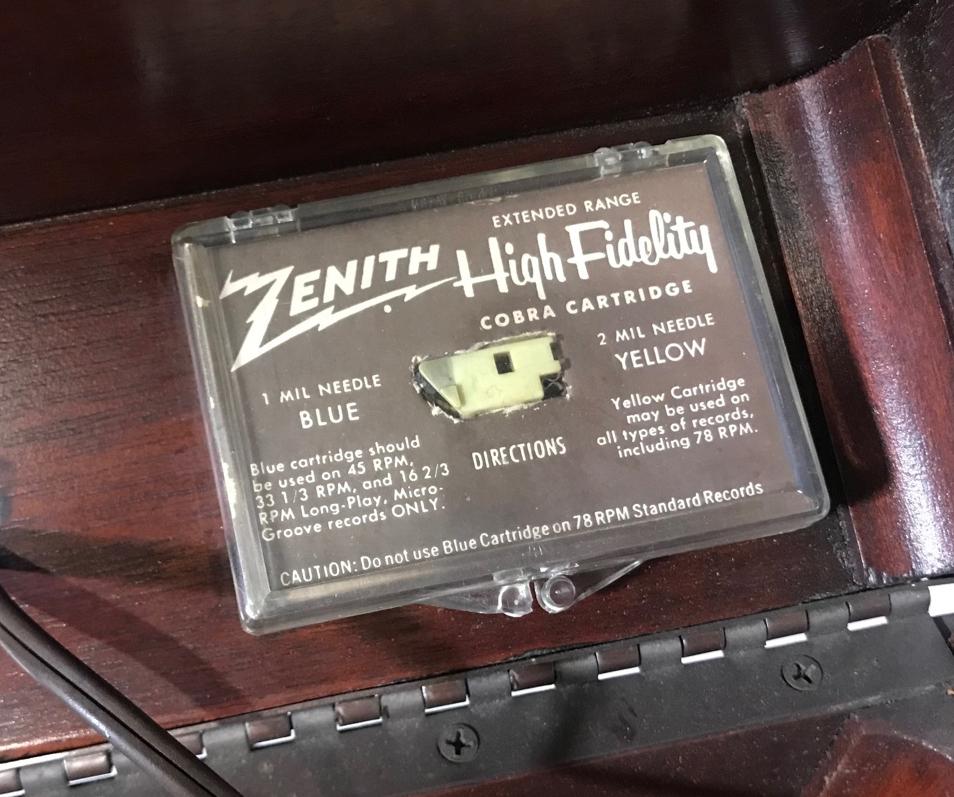

Fourni avec 2 cellules...

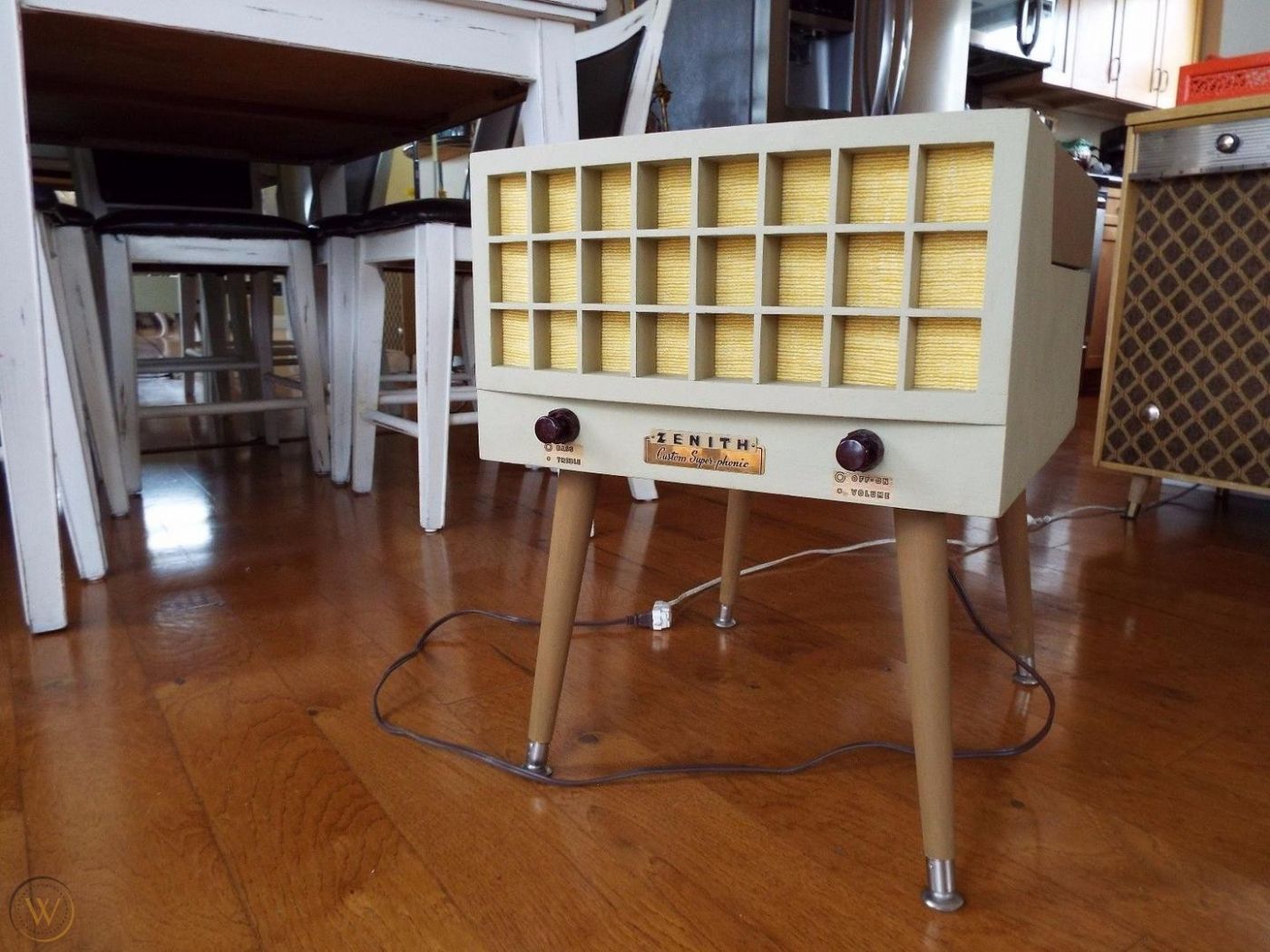

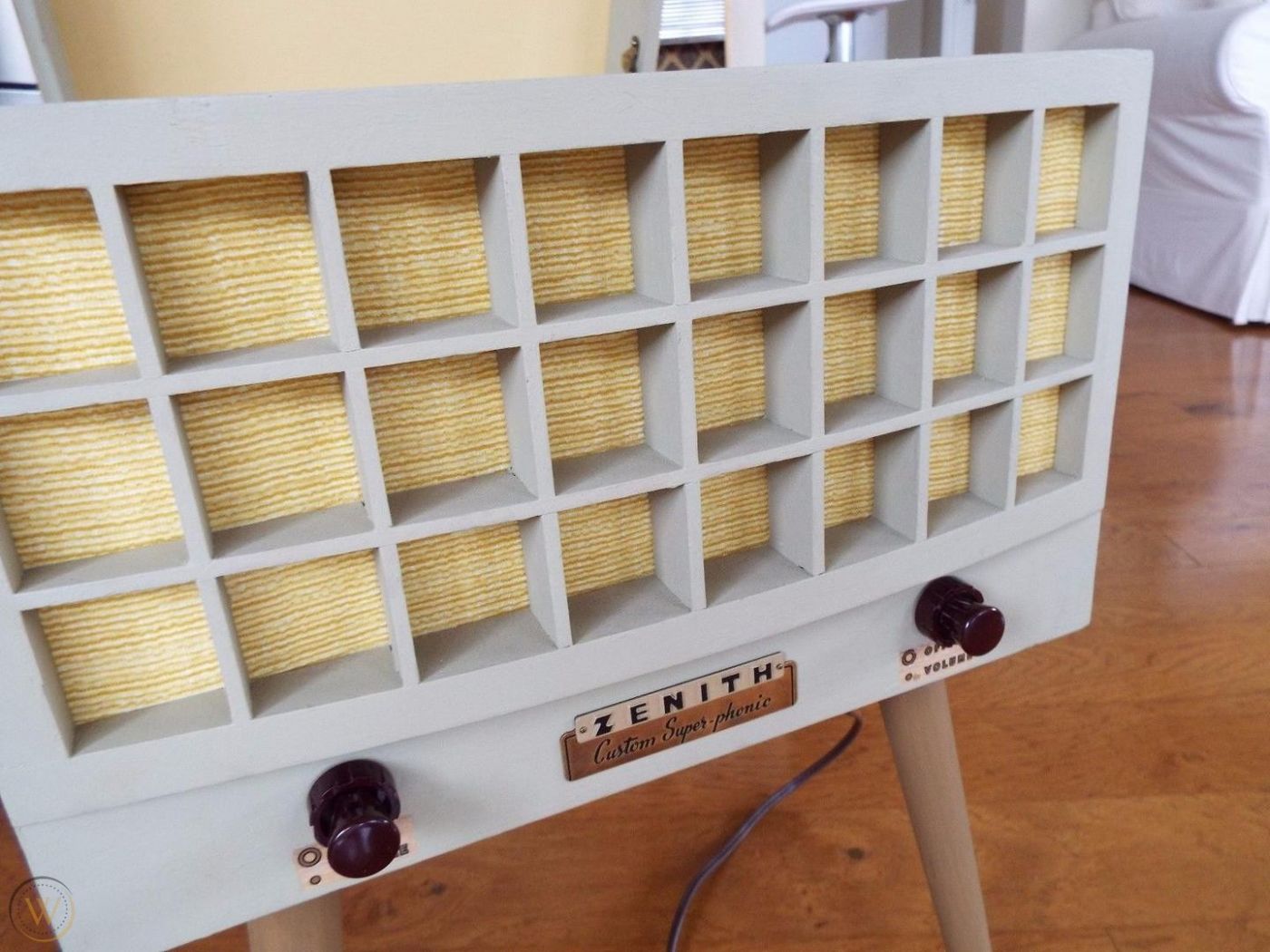

Disponible avec les pieds compas optionnels comme ci-dessous. Choix de plusieurs essences de bois : mahogany, blonde... et même cette rare version bleu pale.





Les publicités de 1954 (la stéréo n'existait pas encore) le qualifiaient alors de "premier électrophone haute-fidélité de type professionnel"





Curiosité d'époque : Ce disque Zenith est un recueil de chants pour les supporters et les "pom-pom girls" des équipes de football universitaires US...

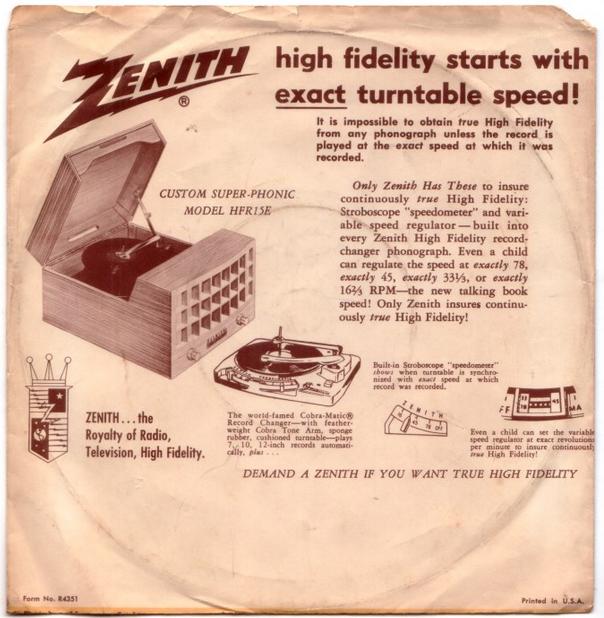

Au verso : Une publicité pour le Custom Super-Phonic !!!!

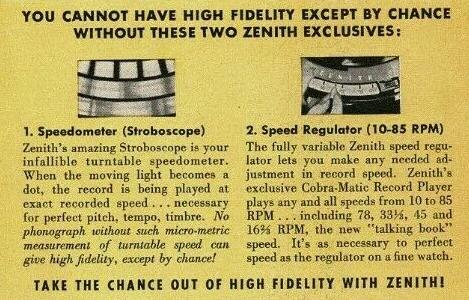

Pour terminer, une publicité de la version précédente de la Cobra-Matic, à vitesse continument variable de 10 à 85 RPM mais pas encore de stroboscope...

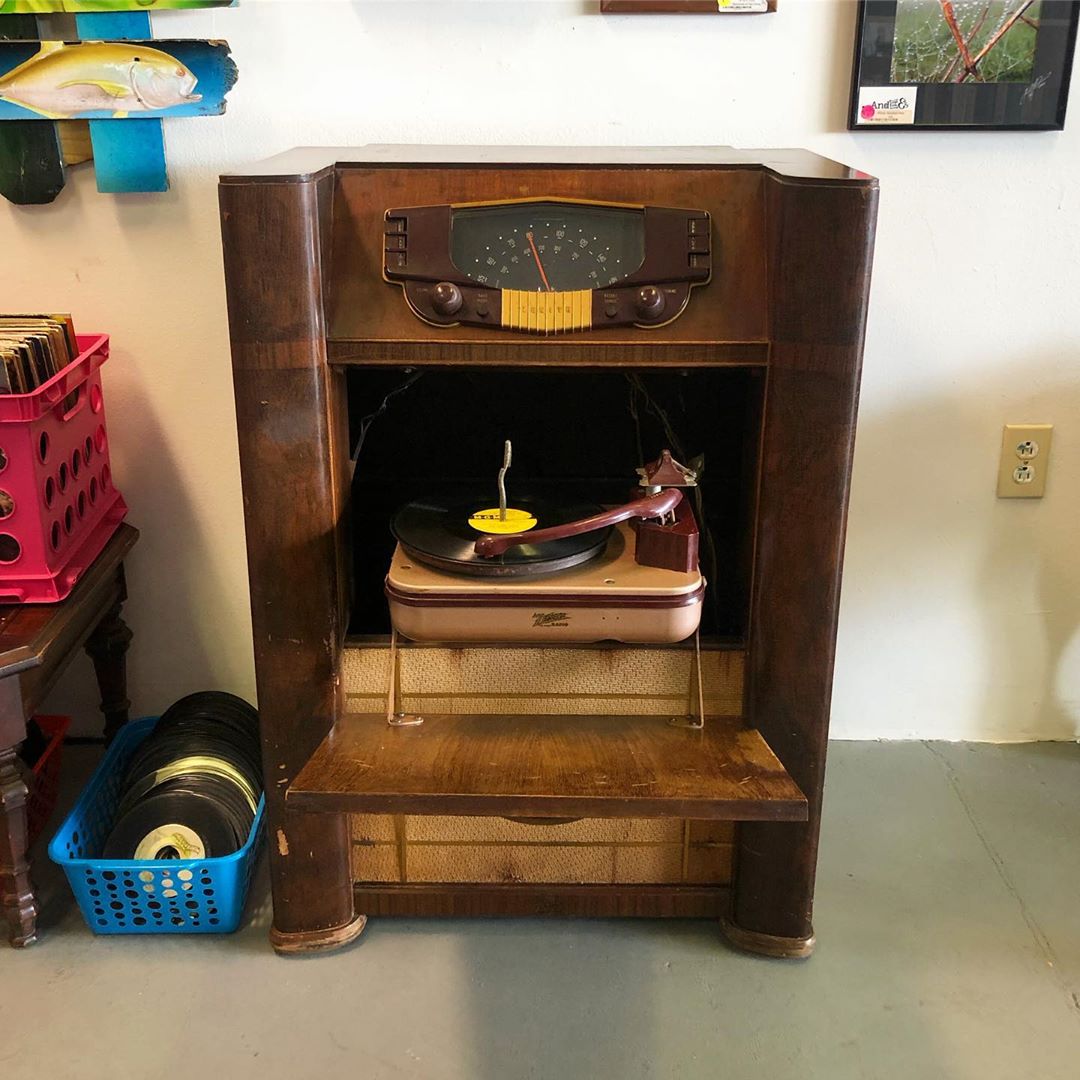

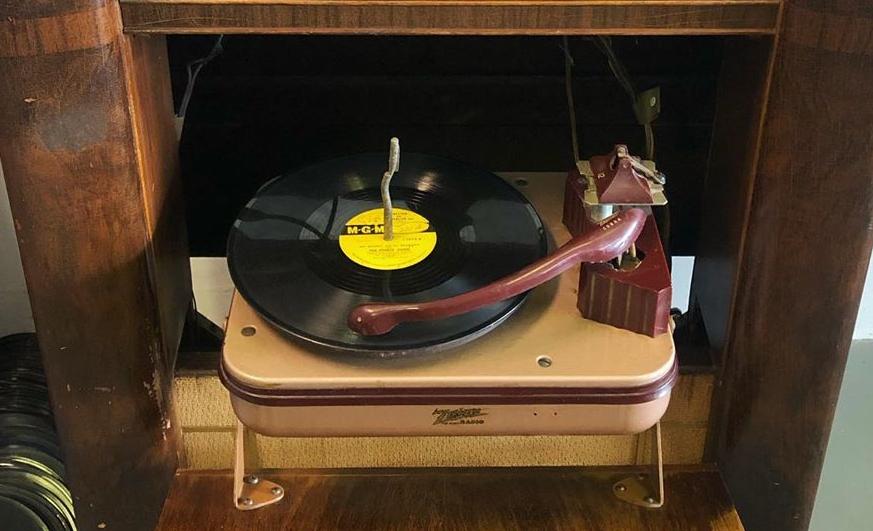

Et une des toutes premières versions de la Cobramatic (78 tours only) en plinthe métal "cakebox" dans un meuble radio d'époque d'inspiration art nouveau...





Le "tableau de bord" en bakélite, avec un cadran radio à aiguille largement inspiré du compteur de vitesse des Cadillac ! Sauf que là on peut monter à 160 !!! (mètres, pas MPH... Eh oui : AM seulement, pas encore de FM à l'époque).

Noter le bouton "record change" qui télécommande le changement de disque de la platine depuis le cadran radio !!!




AA ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Zenith Cobra-Matic STROBOSCOPE : La platine à 3 galets !!! 25 Nov 2019 22:25 #7

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3375
  • Remerciements reçus 59
  • Points : 20983
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Très belle présentation. J'aime beaucoup ce genre de dossier.
Tu devrais ajouter les dates de début et fin de commercialisation.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
