SUJET : Quad ESL 63

Quad ESL 63 17 Juil 2018 23:25 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15269
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
www.quadfranco.info/article/article0.html
Ceci pour ouvrir.
J'aurais pu poster dans Dernières trouvailles mais c'est venu à moi sans rien chercher , juste l'idée amicale d'un forumeur que vous avez pu croiser sur le 1er Thorens.
Une paire à prendre dans mon coin *vah$ .

Suite bientôt sans doute.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 00:36 #2

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Ahhh. Je connais bien, j'en ai eu quatre paires dont une 63 pro.
Je peux même refaire les cellules au besoin. J'ai tout ce qu'il faut ( mylar, banc pour tendre et coller, l'enduit.. Etc.. ) U°)
Je les adore....ma femme moins :mdr:
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 10:35 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15269
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Rendez-vous pris pour demain 18h30.

Elles ont été sauvées de l'oubli et de la perdition il y a un certain nombre d'années et toujours entreposées avec soin à l'abri des variations d'humidité et de la poussière Jamais utilisées par le récupérateur (A regret mais opposition féminine irréductible ).
A débarrasser . (aussi bien que trois 401 , non ? ;) )
Elles ont été vaguement testées il y aurait quelques mois comme fonctionnelles, pas rebranchées depuis.

Je suis bien curieux de les comparer avec les 57.

Donc, Vincent:
Quelles précautions prendre pour les tester ?

Il peut y avoir problème côté membranes , il peut y avoir problème côté électronique HT (ça , ça fait peur ...)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 11:45 #4

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Je t'appelle pour en parler
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 16:34 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77886
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'aurai peur pour les membranes... Vu l'âge de ces bestioles, ne faut il pas considérer qu'elles sont toutes à refaire??
Ton avis Vincent?
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 16:52 #6

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Il y a un petit néon caché par une opercule à l'arrière. Il faut voir une fois branchées à quelle fréquence il clignote. Cela donne une indication sur le courant de fuite donc sur l'état des cellules. Mais si elles ont étés bien stockées, pas sur qu'il faille refaire les cellules. En tout cas c'est une tannée à démonter mais j'adore ça. J'en ai loupé une paire à refaire à 200€ il y a peu. Ça m'a bien fait mal au cul.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 17:13 #7

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat

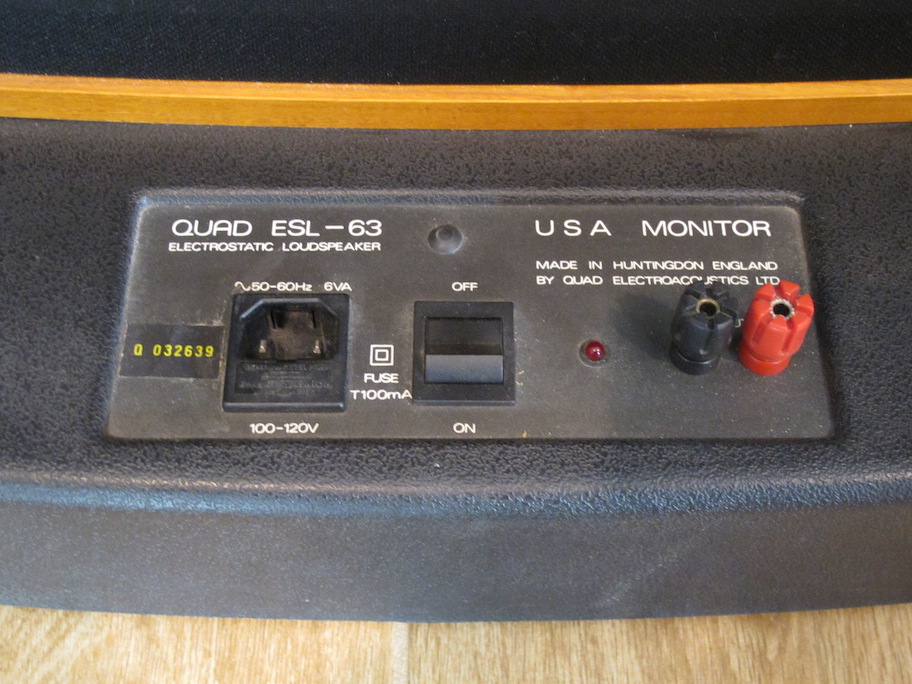

L'opercule a enlever est juste au dessus de l'Inter ( voir photo )
Plus le clignotement est rapide plus il y a de courant de fuite donc cellules à refaire .
Le clignotement standard est d'environ un flash toutes les deux sec.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 20:57 #8

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Faudrait qu’on en cause Vincent. J’en ai une paire (perso) à refaire. J’ai déjà revu les alims, me reste les cellules...
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 19 Juil 2018 21:03 #9

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Quand tu veux U°)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 20 Juil 2018 20:12 #10

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15269
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

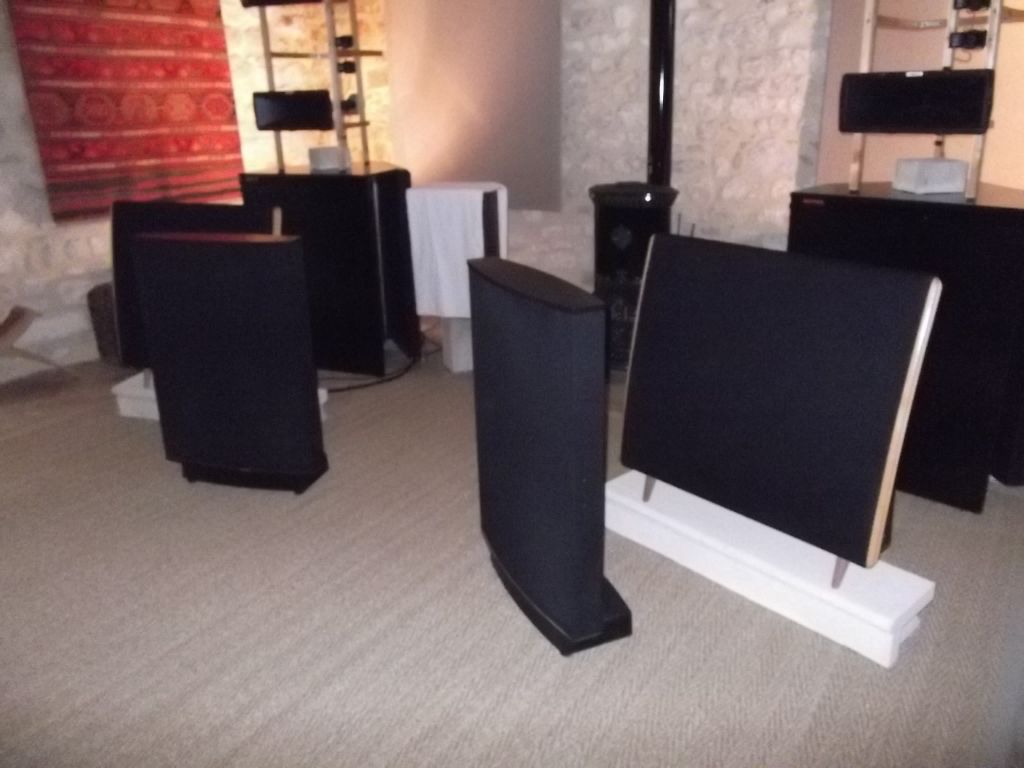

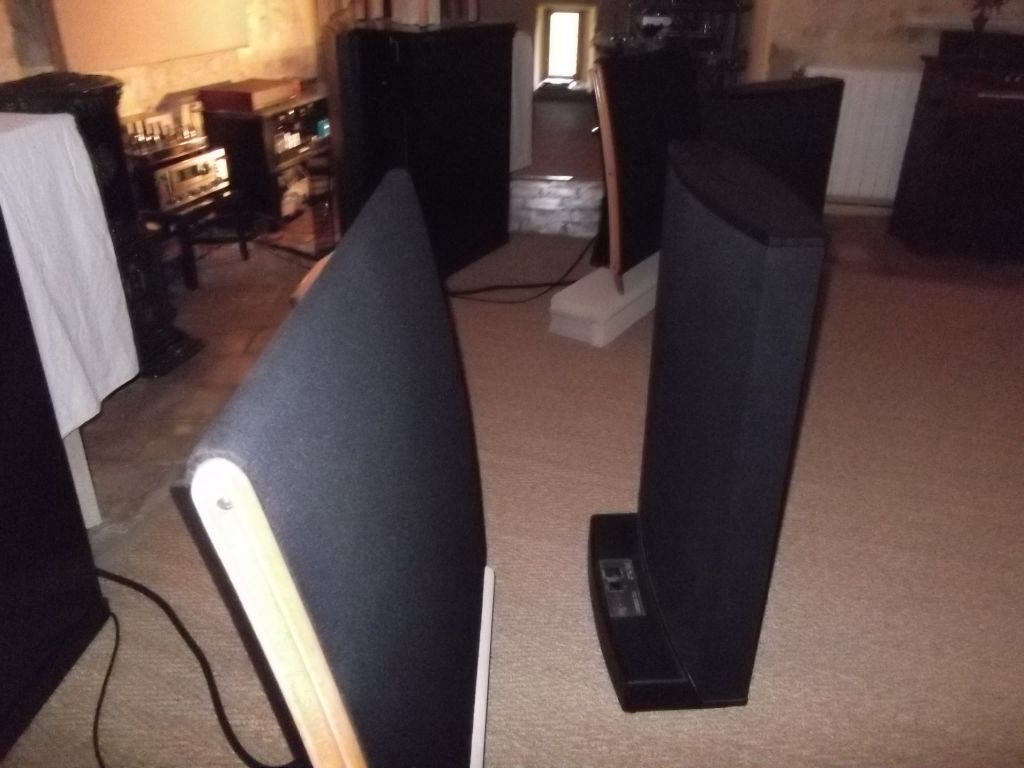

Arrivage:





Etat apparent plutôt bon.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 20 Juil 2018 21:04 #11

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Putain... J'ai bien les boulasses... °o) °o)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 20 Juil 2018 22:52 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77886
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je crois qu'il y a eu craquage!! U°)

:mrgreen:




Thierry : quelles sont les différences avec tes autres Qual?
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 20 Juil 2018 23:44 #13

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15269
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Débuts incertains, quoique prometteurs.

Bien d'un côté, fortes craquouilles à droite.

Stop et cause avec Vince.

Ré-essai avec pré-chauffe 1/2 h.; craquouilles à droite et modulation avec le RA 1312 (les 63 demandent plus de watts que les 57) . Les craquouilles s'atténuent assez sensiblement. Pas de distorsion audible.

Expérience arrêtée en 15 mn. cause gros orage avec sautes de secteur (la campagne normale quoi) .

Conclusion provisoire: elles sont peut-être bien en BE , voire TBE.

Par rapport aux 57 ? je prends le mot de Vincent: plus "monitoring" que les 57. Mais j'aime assez cela.
Sûr que le grave est plus dynamique, avec toujours l'effet di-pôle . Médium aussi fin ? A voir.
Mais ce ne furent que quelques quarts d'heure de test, et un peu stressés.

Coût de l'opération ? 8 bouteilles variées de pinard d'un bon faiseur..Et l'engagement pris d'inviter le donateur à les écouter.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 20 Juil 2018 23:45 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 21 Juil 2018 10:14 #14

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15269
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Reprise essai: (compte rendu essentiellement pour Vincent)
Objectif: décrochage d'impuretés par vibration des membranes sous modulation.

A la mise sous tension, situation pire qu'hier soir à droite: bruits en rafales continues, suivies de bourdonnement.
Puis ça se calme, des clocks de faible niveau mais réguliers.
La modulation est présente, équilibrée en FM mono avec la gauche (qui elle va toujours bien). Sauf en cas de reprise du bourdonnemt, ou elle s'atténue,

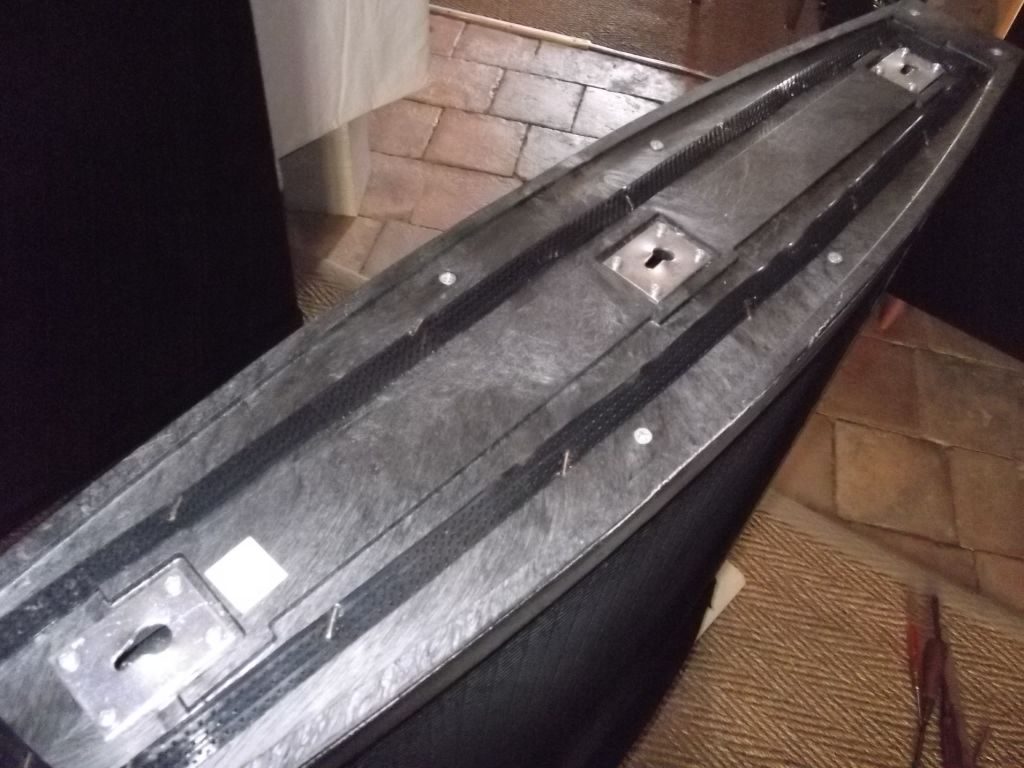

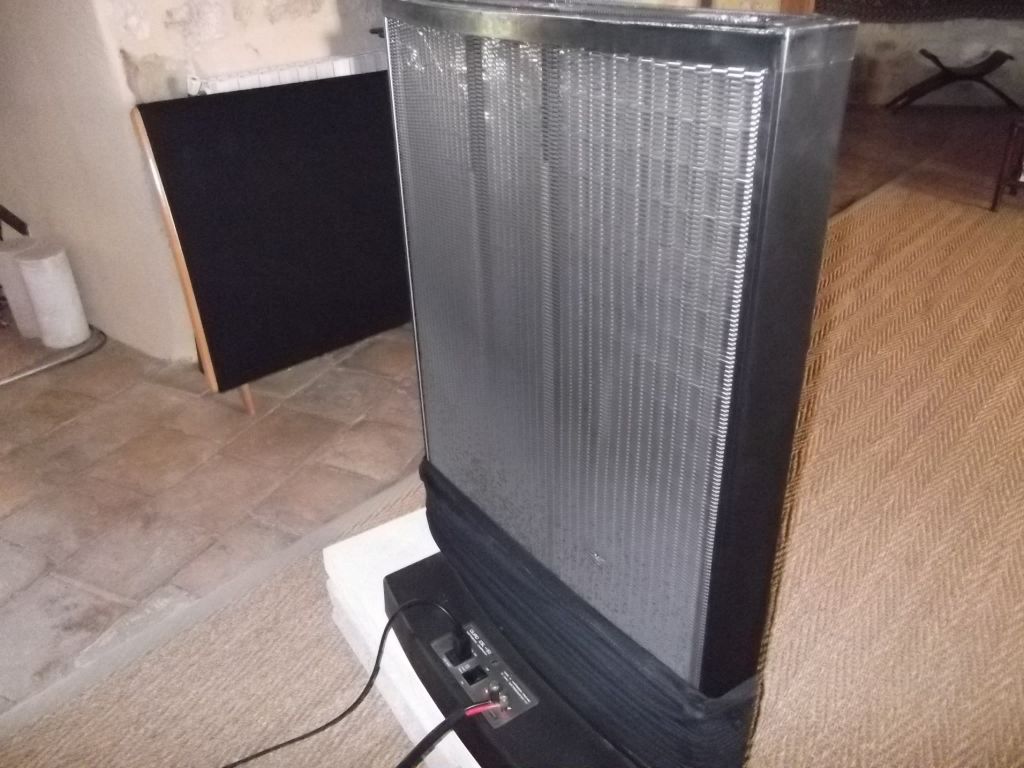

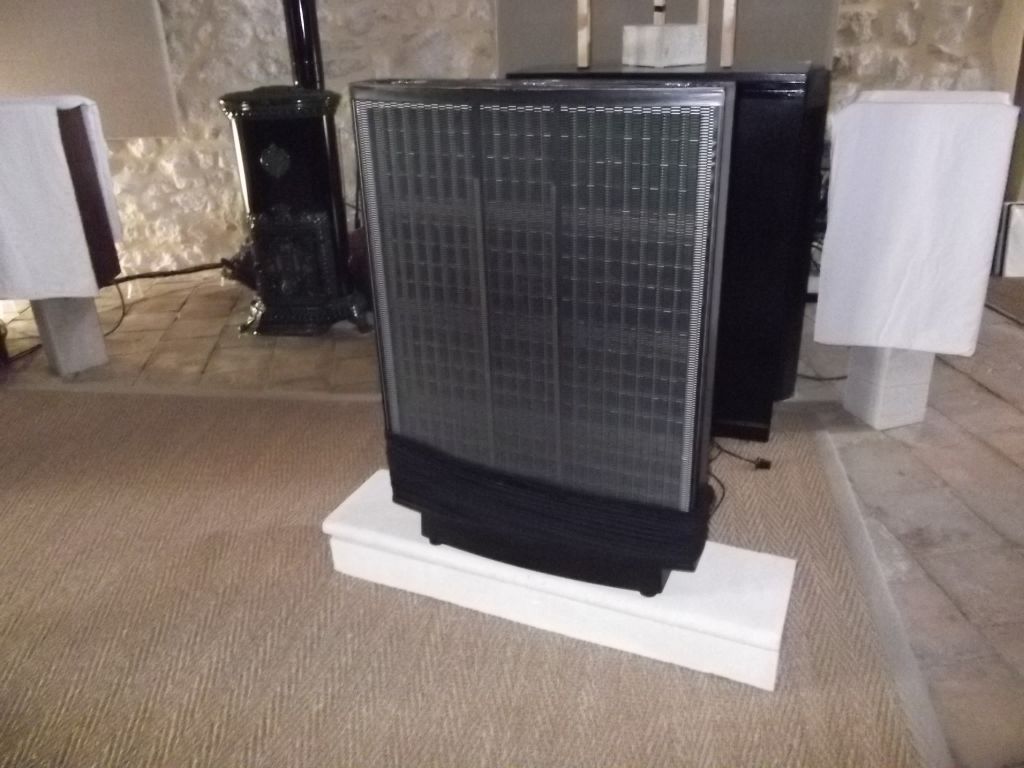

Parallèlement, dépose du chapeau et descente de la chaussette (Si j'avais su qu'il suffit de pousser le chapeau de gauche à droite je n'aurais pas niqué les 3 vis mais ce sera réparable)

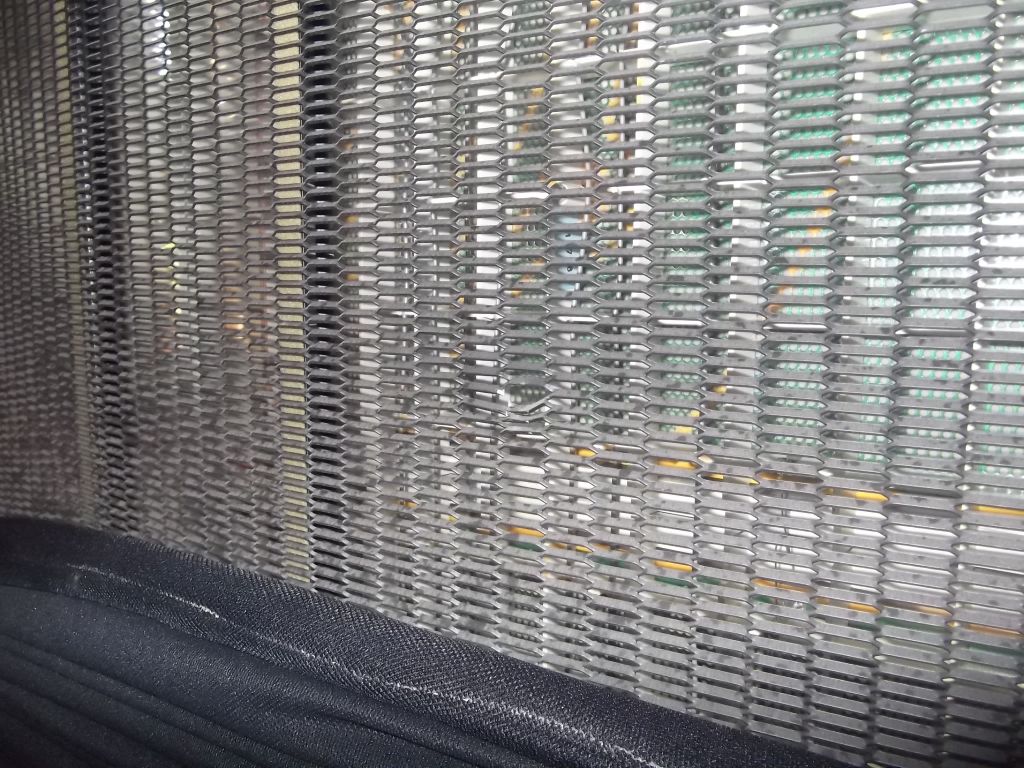

Il y a eu un choc face arrière, apparemment peu grave:


Le retour du bourdonnement est aléatoire mais persiste.
Je ne vois pas d'étincelles, mais peut-être bien des reflets bleus.

Je vais mettre des vidéos
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 21 Juil 2018 10:49 #15

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Alors, tu as vraisemblablement une ou deux cellules de hs. Une fuite est difficile à localiser en pleine journée, les étincelles sont peu visibles et de couleur blanches. Il faut se mettre très près et écouter de haut en bas ou l'inverse pour déterminer d'où vient le défaut. Il faut aussi bien observer que les électrodes perforées soient bien solidaires du support quadrillé. Souvent la colle a joué et les électrodes en se décollant vont toucher la membrane. Dans ce cas là, à part tout démonter et refaire il n'y a rien d'autre à tenter. Dans le cas oubla membrane est percée, on peut en fonction de l'endroit, coller un petit bout d'adhesif pour boucher le trou. Mais là j'ai bien peur qu'il faille passer par la case réfection de l'ensemble de l'enceinte. ?-|
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 21 Juil 2018 10:57 #16

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Es-tu doué de tes dix gros doigts boudinés :-))) ??
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 21 Juil 2018 11:00 #17

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15269
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
D'autant plus que je viens de constater que sur celle de gauche la cellule du haut génère une distorsion à niveau d'écoute plus élevé et que le grave est absent.
Sur celle de droite toutes les cellules sont opérationnelles je crois, mais il y aurait au moins deux décollements (visibles je pense sur les vidéos)

J'ai mis 3 vidéos sur U tube mais je ne sais plus comment on les insère ici ....

youtube.be/panN5xR-5pY

youtube.be/Mwg70mWuORk

youtube.be/sXSW2yHd4cA

Edit cynos.
Si tu mets le lien (adresse de la barre de navigation) je te les insère.
Quand tu passes par le téléphone, il faut "exporter" le lien depuis la page youtube.
Sur PC il suffit de copier le lien.
;)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 21 Juil 2018 12:17 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 21 Juil 2018 11:05 #18

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15269
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat




listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 21 Juil 2018 13:09 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.
