Le bleu écrit:
(yess)
Beau coup d'oeil, qu'est-ce qui vous a fait deviner?
J'ai eu un déclic lorsque tu as posté la photo du tweeter : on voit que l'ébénisterie n'est pas un parallélépipède et que la face avant est biseautée. Or, des faces avant biseautées, à part la Bose 901 et la KM...
Mais c'est TW qui a posté en premier. (_-_)
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 11:15 #20

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Par contre, je sais quelle était la panne : Le pont de diodes !!! :mrgreen:

Du coup, tu peux nous en dire plus sur cette électronique et notamment quel est la fonction du bloc LDR / ampoule ?

Dernière édition: 05 Nov 2023 11:26 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 11:21 #21

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'avais plus ou moins pris cette photo en cachant la ref du tweeter.... ;)

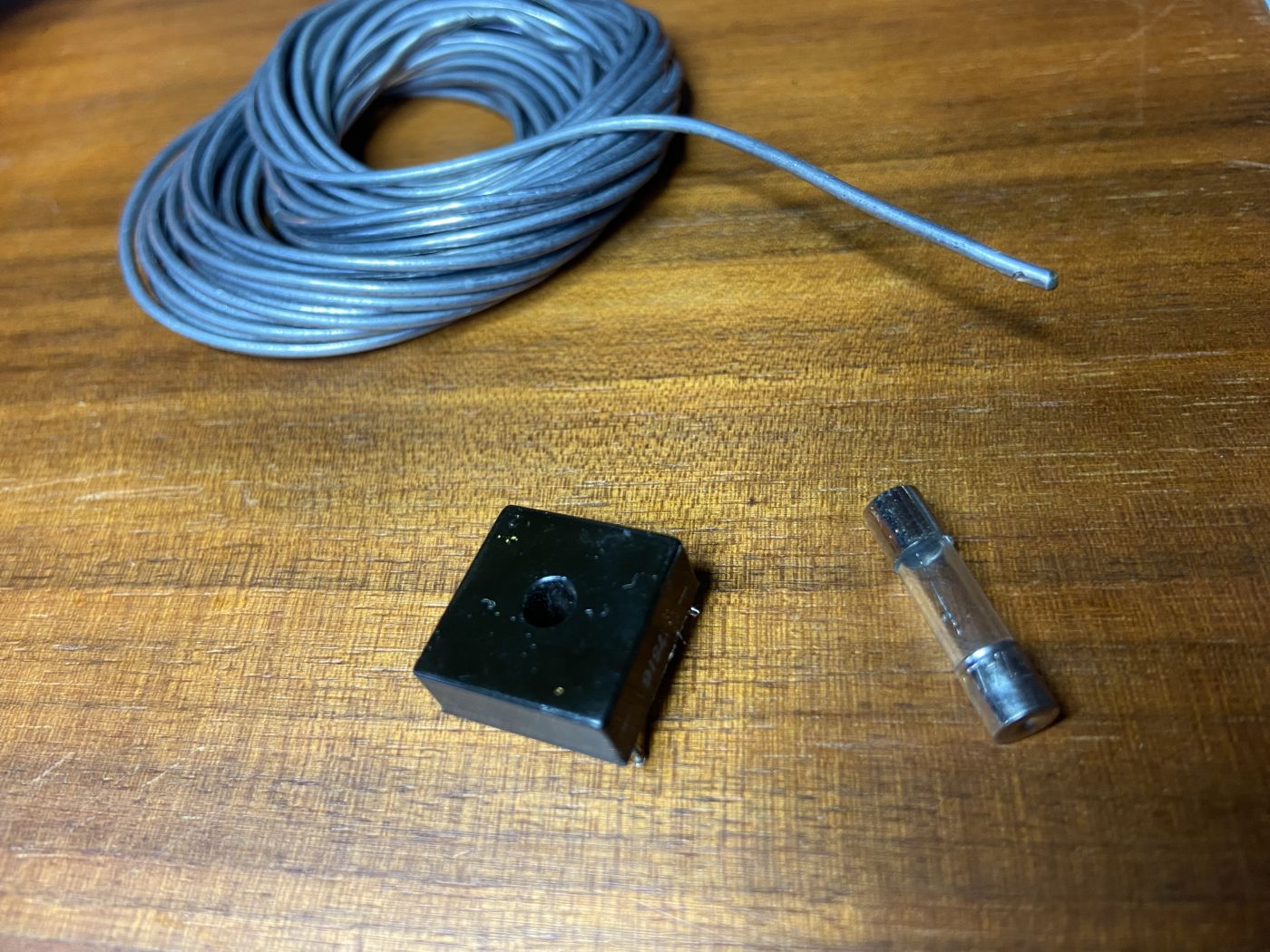

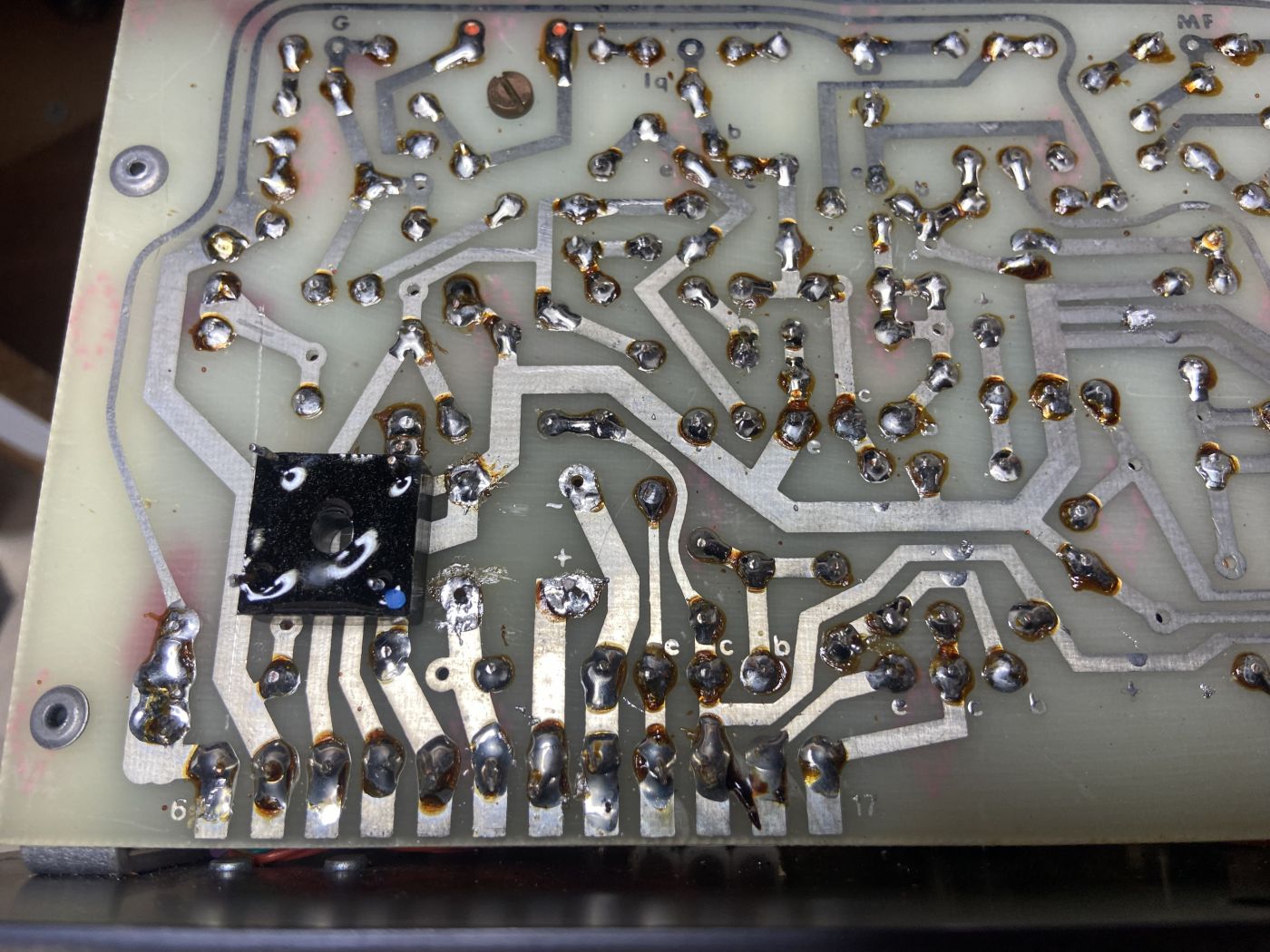

Pour la panne : oui une voie HS, fusible sauté, donc j'ai cherché autour de l'alim et j'ai trouvé le pont de diode en CC complet...

Pour la luciole entre les deux opto-truc, pas d'idée, pas de schéma non plu... peut-être une sécu qui ferme un circuit en cas d’allumage de la luciole?

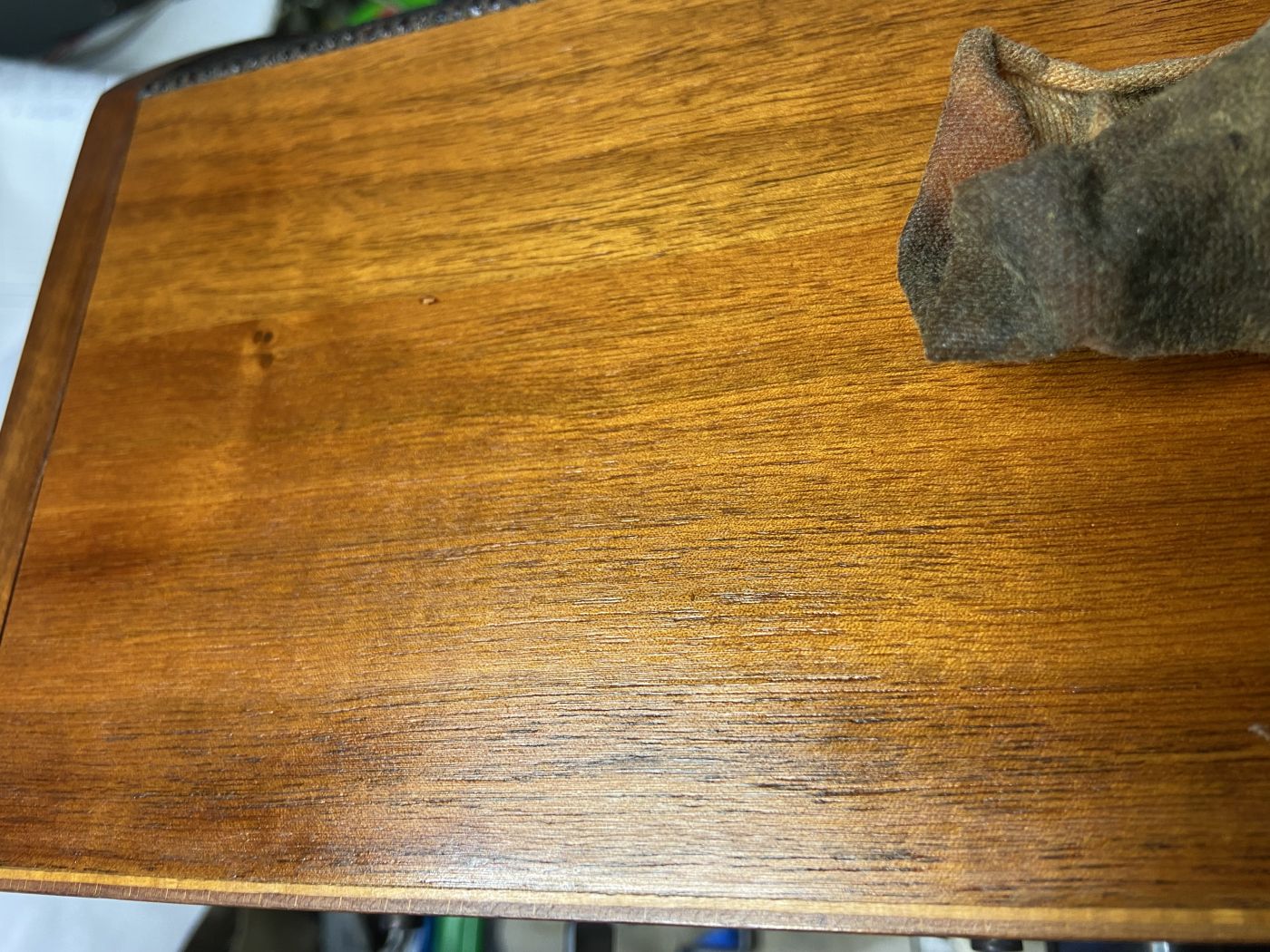

Puis un peu de boulot sur les boiseries....


L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 11:26 #22

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Ce qui m'a mis sur la piste... la "soupape" qui sert à mesurer la pression dans l'enceinte, et qui permet d'activer l'asservissement de l'ampli... j'ai les mêmes sur mes KM 20...


Si si entrée phono



Oui, il y a une sortie preampli sur RCA...
Mais je lui préfère, en toute simplicité mon Audio Research... mon Hafler... et même mon passif Modsquad...

Si il t'intéresse... dis le moi...
Dernière édition: 05 Nov 2023 11:28 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 11:27 #23

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Analog Addict écrit:
Du coup, tu peux nous en dire plus sur cette électronique et notamment quel est la fonction du bloc LDR / ampoule ?

Il y a aussi ces mystérieuses "boites noires" ! ?-|
D'ailleurs ça aurait du me mettre sur la piste car à une époque je m'étais intéressé aux petites Servo-Sound compactes (une voie large bande) que je trouvais impressionnantes. Or, il y avait une polémique autour de ces boîtes noires, certains disant que ces composants "propriétaires" poseraient un problème de SAV si la société disparaissait, d'autres prétendant qu'elles ne contenaient rien mais étaient juste un argument marketing pour donner une exclusivité au produit... En sait-on plus aujourd'hui ?

Tu n'as plus qu'à transformer le sujet en Korn & McWay KM50 U°)
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 14:46 #24

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Time window écrit:
Ce qui m'a mis sur la piste... la "soupape" qui sert à mesurer la pression dans l'enceinte, et qui permet d'activer l'asservissement de l'ampli... j'ai les mêmes sur mes KM 20...

Zut, j'ai loupé ça.... la soupape est où.

Si il t'intéresse... dis le moi...
Why not, pour en faire un préampli simple.
Dernière édition: 05 Nov 2023 14:48 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 14:53 #25

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
AA, sous les boitiers noir, j'y ai vu des composants, mais je n'ai pas regardé si c'était des ref spécifiques, et j'ai tout refermé, fini....


Je ne connaissais pas la marque, et j'ai été plutôt agréablement surpris.... je m'attendais à un truc pipo-gadjet, mais non, c'est plutôt bien fait, propre, bien fini et en plus ça marche bien, le son est bon.

Les boites finies




L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 16:01 #26

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
La "soupape", dont ce n'est certainement pas le nom scientifique, c'est ça...
L'espèce de petite membrane passive...
Asservissement à rétroaction electro pneumatique... rien que ça...

Extrait d'un post de ls3/5 sur le sujet...

"Le procédé d'asservissement utilisé par K&M diffère de celui de Philips puisqu'il est fait appel à un asservissement en vitesse par pont de Voigt, alors que le procédé MFB Philips un capteur d'accélération. Ce qui est appelé Air System est en fait un dispositif passif sous forme de radiateur (un haut-parleur sans moteur) accordé sur la fréquence de résonance du haut-parleur grave medium, un peu à la façon des Ditton 66."



En gros plan ... comme ça... je ne pouvais pas la louper...

En fait mes enceintes sont des KM30
Un lien vers un article les concernant expliquant le système utilisé par KM
www.radiocollection.be/images/servo_img/KM30.pdf
Dernière édition: 05 Nov 2023 16:11 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 16:11 #27

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Le bleu écrit:
Time window écrit:
Ce qui m'a mis sur la piste... la "soupape" qui sert à mesurer la pression dans l'enceinte, et qui permet d'activer l'asservissement de l'ampli... j'ai les mêmes sur mes KM 20...

Zut, j'ai loupé ça.... la soupape est où.

Ce n'est pas une soupape mais un "passif", apparemment fourni par Audax : un HIF13 dont on a retiré la bobine et les pièces magnétiques...

Le tweeter et le boomer AlNiCo viennent de chez Isophon.
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 16:14 #28

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ok, j'avais pas pigé, c'est un haut parleur passif, cela permet de rajouter des basses, on rajoute une surface de HP de grave, mais sans moteur, c'est plu économique.
Il y avait ça sur les Ditton 66 par exemple et bien d'autres aussi (Kef, Siare, ESS AMT1, ...)
Ils sont aussi nommé radiateur passif, mais je ne sais pas pourquoi /?/


Edité : oups, pas vu ta réponse A² :ok:
Dernière édition: 05 Nov 2023 16:15 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 16:16 #29

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'ai eu les doc avec les enceintes.... faut que je les scans et les postes ici...
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 05 Nov 2023 16:31 #30

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Le bleu écrit:
ok, j'avais pas pigé, c'est un haut parleur passif, cela permet de rajouter des basses, on rajoute une surface de HP de grave, mais sans moteur, c'est plu économique.
Ils sont aussi nommé radiateur passif, mais je ne sais pas pourquoi /?/

Radiateur parce qu'il "rayonne" les ondes sonores (comme un HP "actif") mais en utilisant comme force motrice la pression interne de l'enceinte close, au lieu d'une bobine...


Le bleu écrit:
Il y avait ça sur les Ditton 66 par exemple et bien d'autres aussi (Kef, Siare, ESS AMT1, ...)
Et malheureusement aussi, sur l'intégralité de la gamme "WH Olson" : de grosses daubes vendues par King Musique à la fin des 70's !

Côté réussite : le B139 de chez KEF, reconnaissable à sa forme unique, pas elliptique mais ovale comme un hippodrome...
L'administrateur a désactivé l'accès en écriture pour le public.

Korn & McWay - KM50 06 Nov 2023 10:03 #31

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16139
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

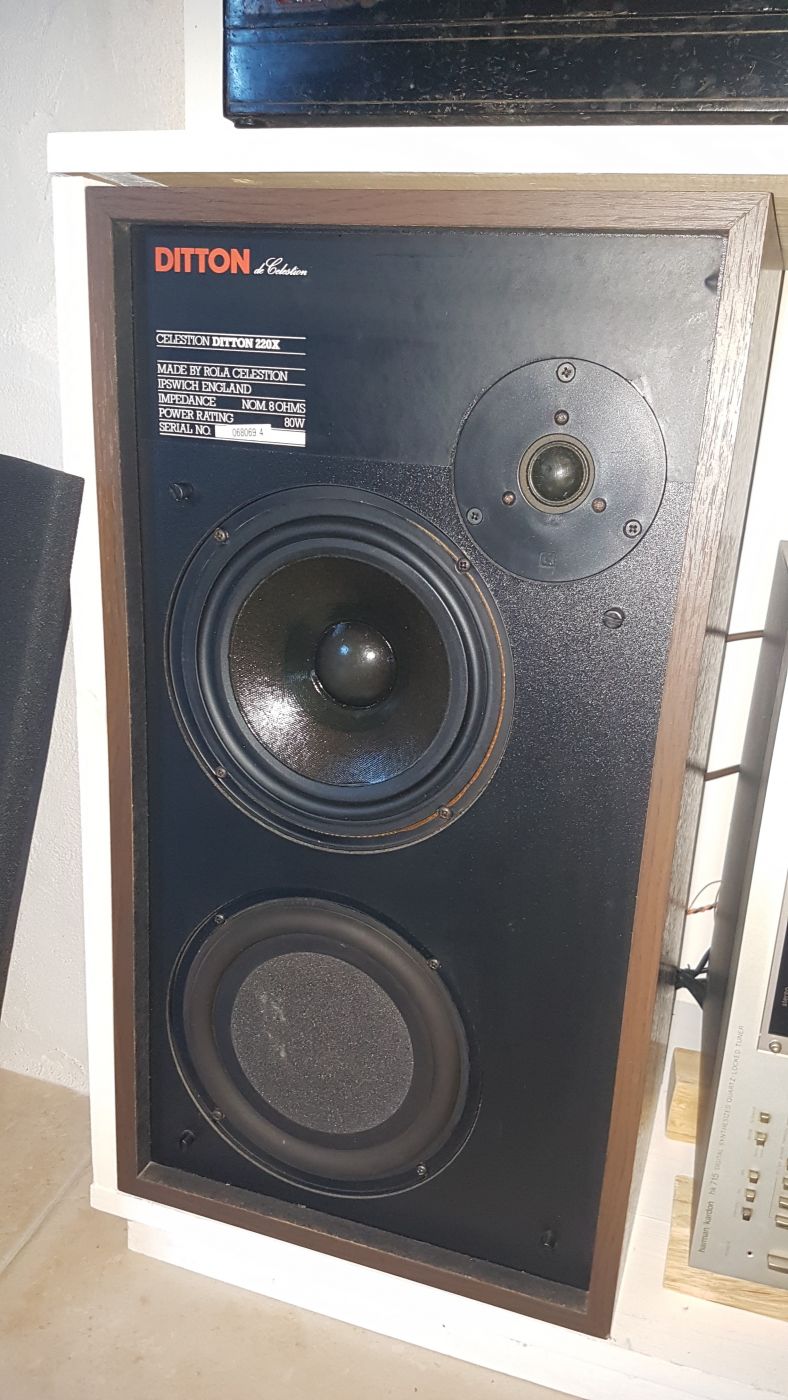

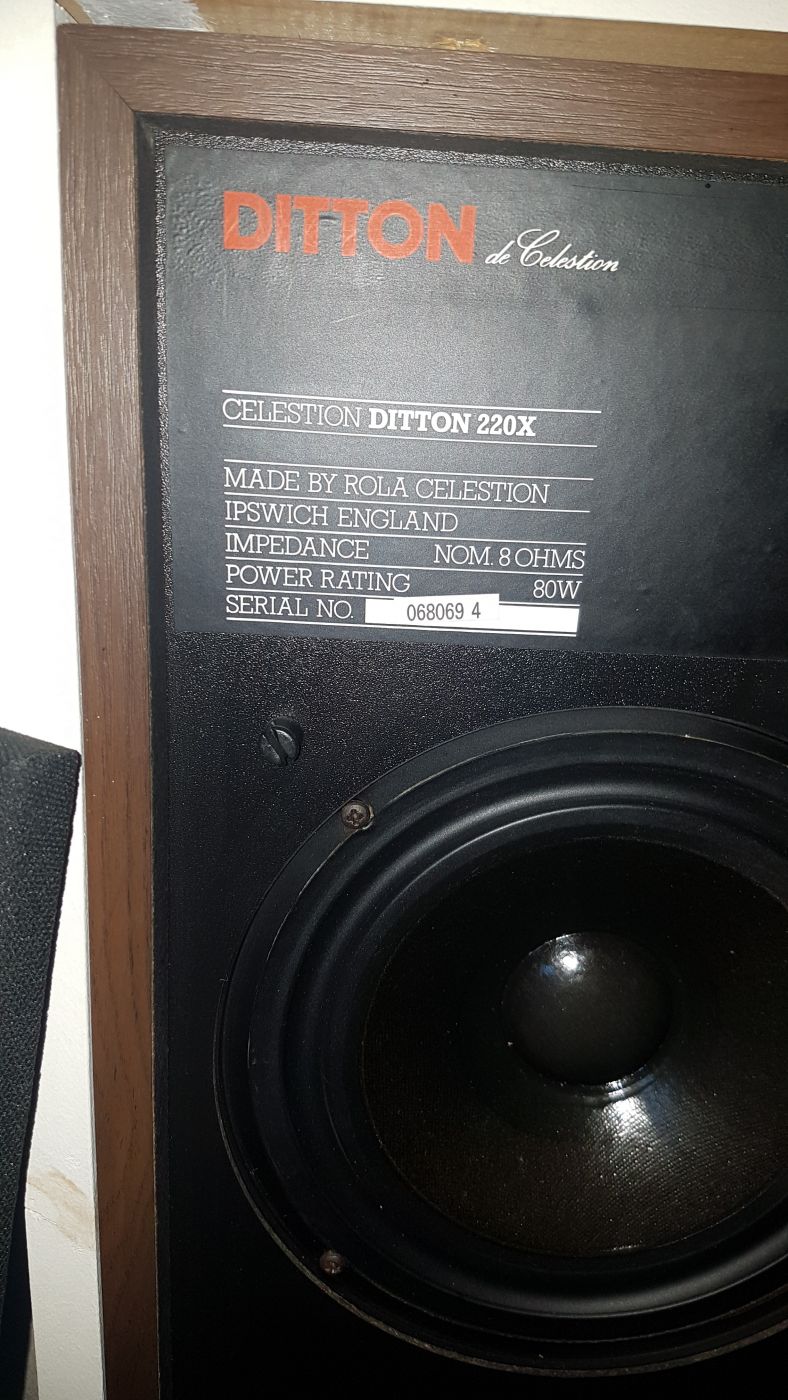

Côté plutôt réussite aussi : les petites Ditton 220X






Un début de grave qui vibre avec une agréable transparence .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
