Hello,

Récupérée il y a qqs jours, je me suis attaqué à la restauration de la platine.

Elle est complète hormis son diamant, le capots à qqs pets et rayures, les câbles sont vieillots, le fond en isorel est déformé, il manque 2 pieds sur 4, en j'en oublie...

Aux premiers tests, ça tourne, mais il manque une voie, grrrrr ,;,(

Changement des vieux RCA : idem
Changement du câble complet : idem
Changement cellule, puis PC,.... k;)
Bref au dernier test à l'ohmmètre : fils coupés dans le bras.

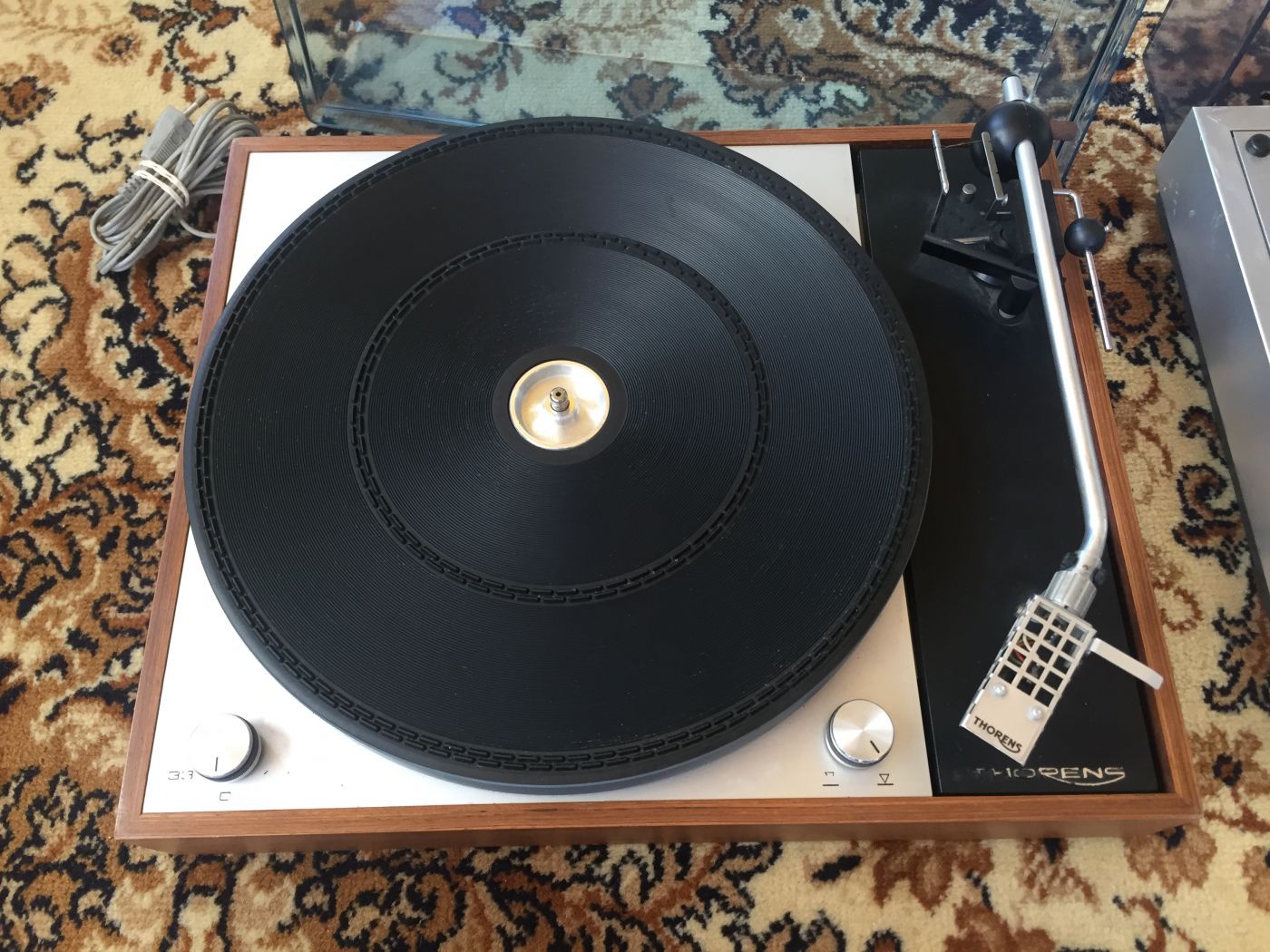

La bête

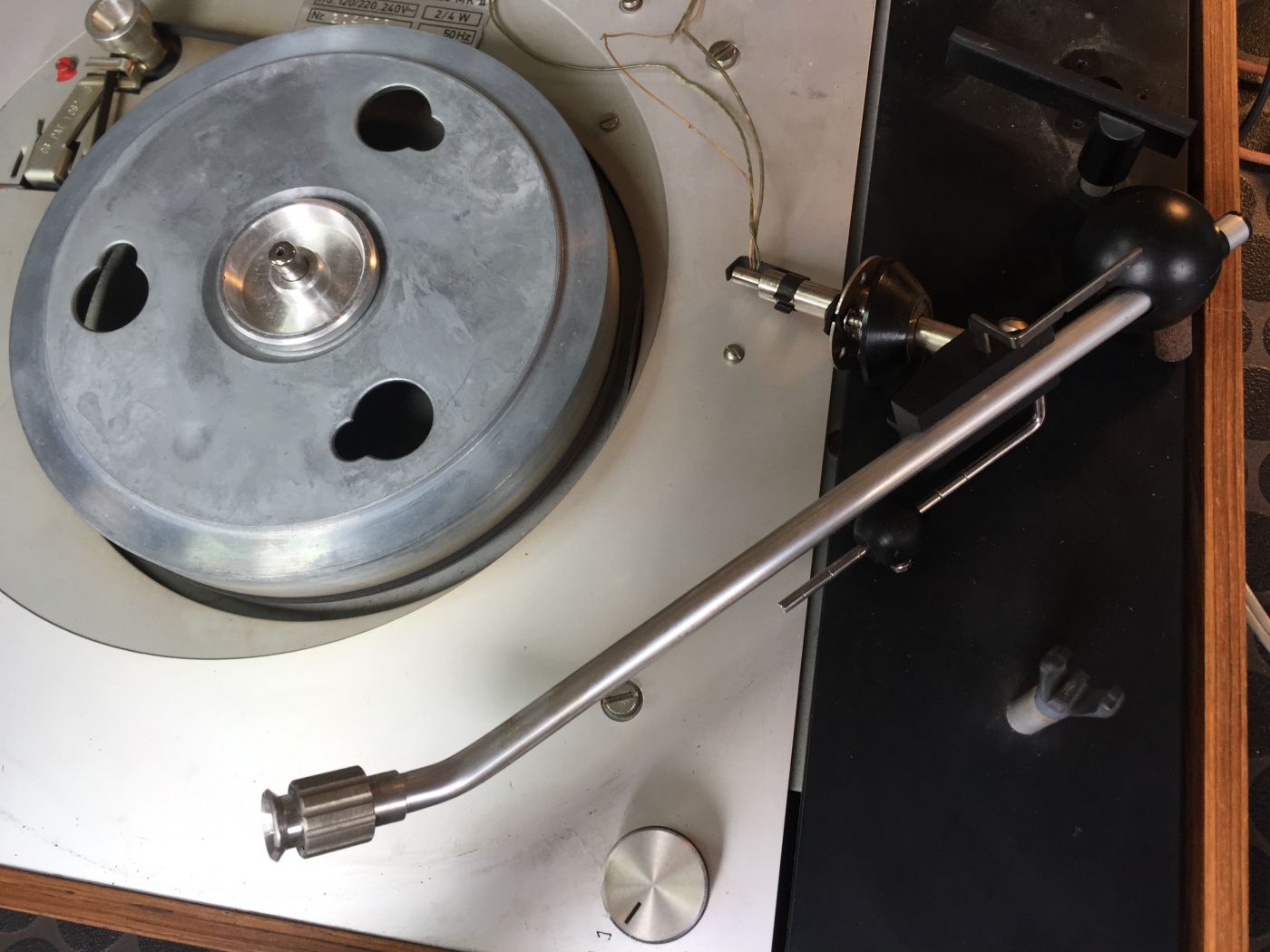

Dépose du bras

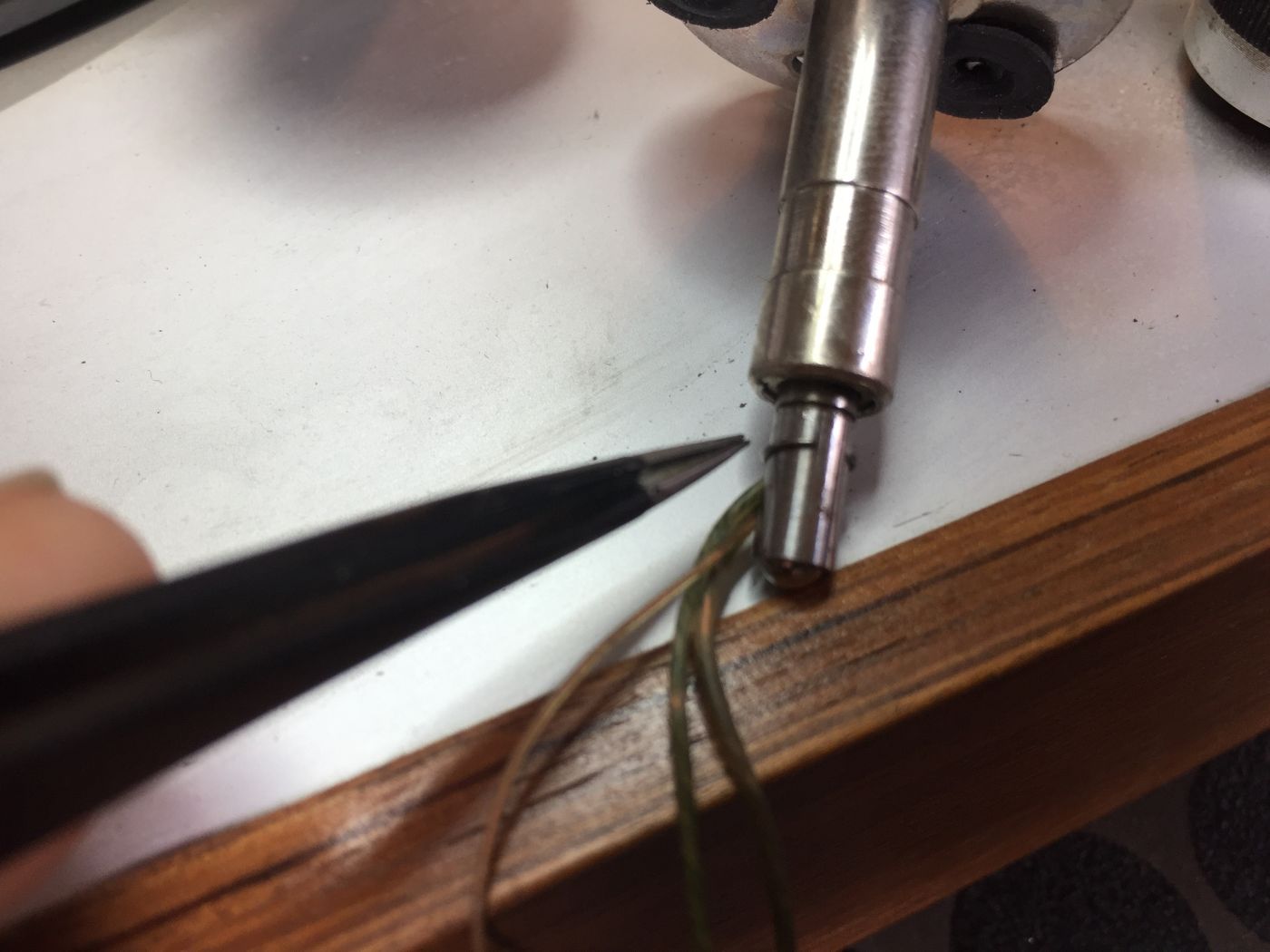

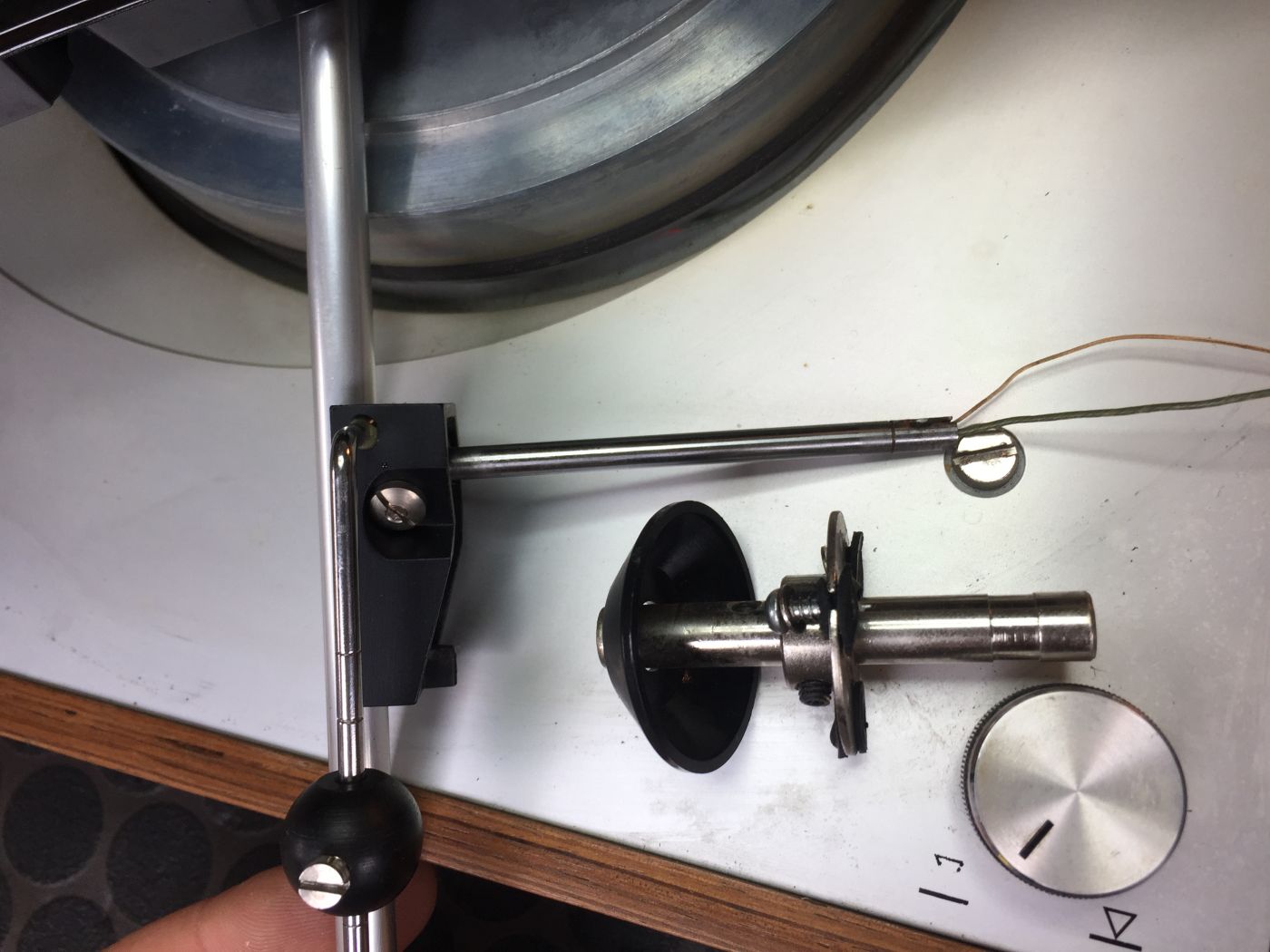

Dépose du petit circlip pour retirer le support du bras et retrait du clips bas de la bille, attention de ne pas arracher les fils.

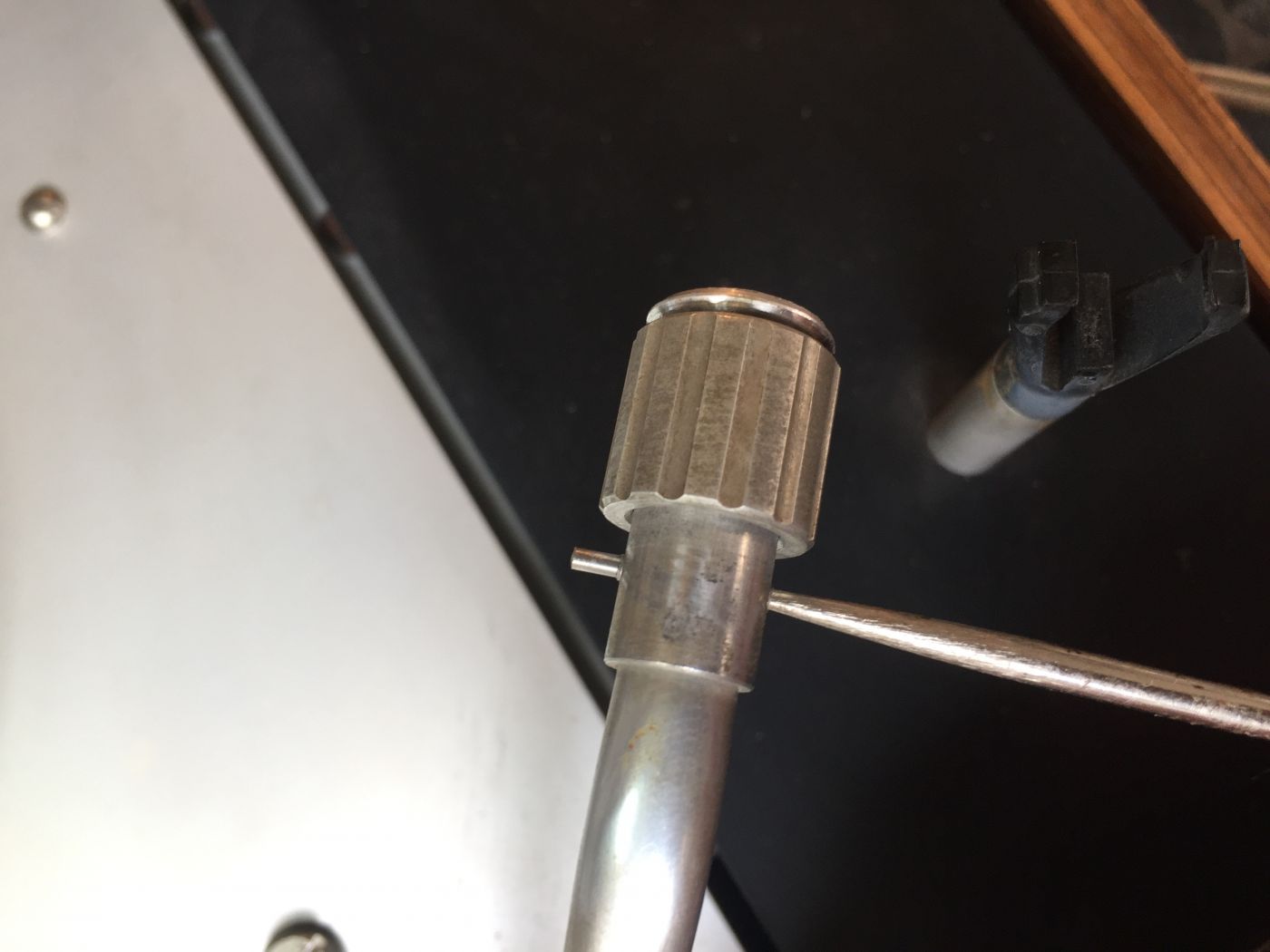

Puis l'on chasse la goupille de la collerette de serrage du PC, avec un fin chat

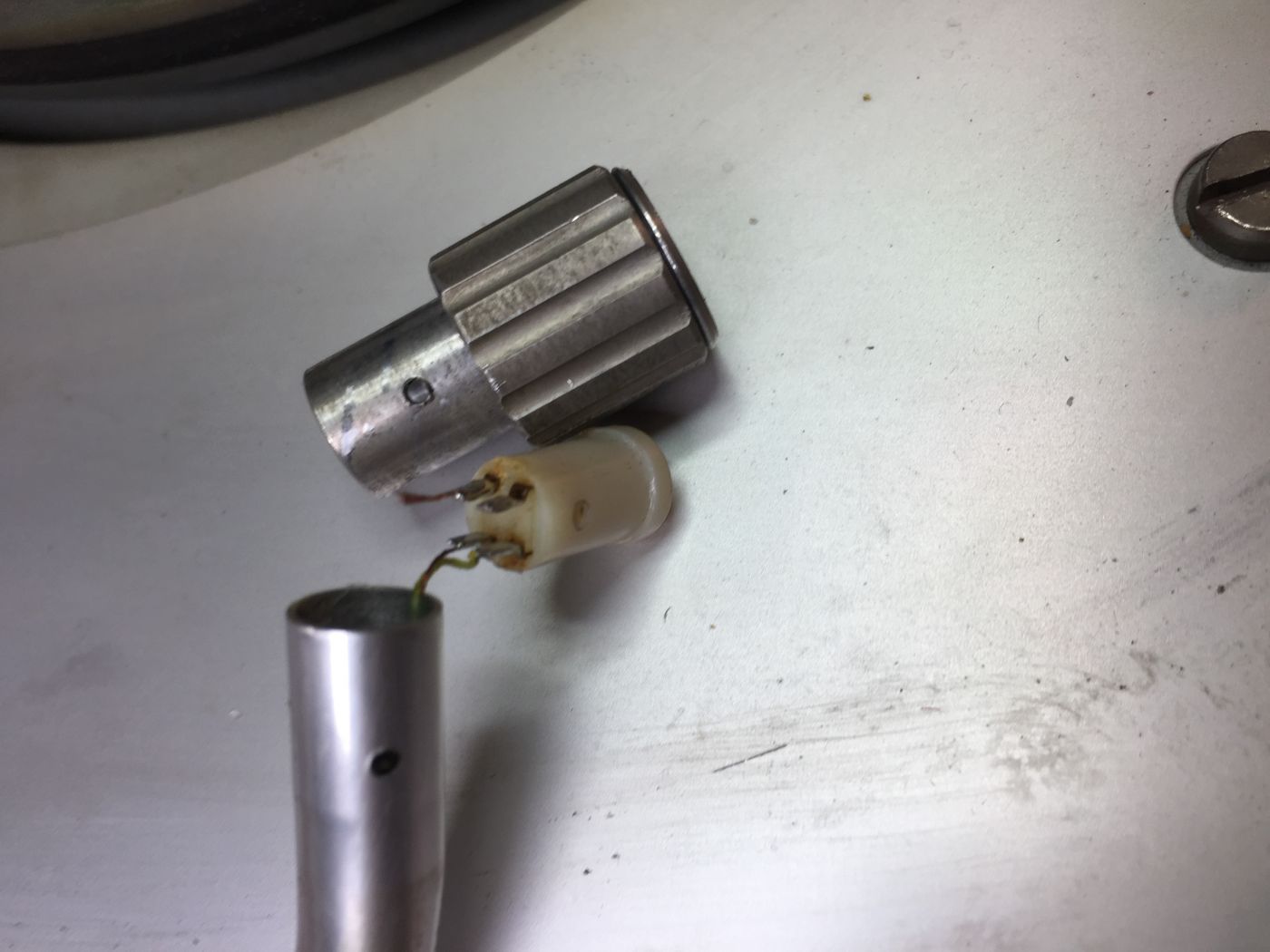

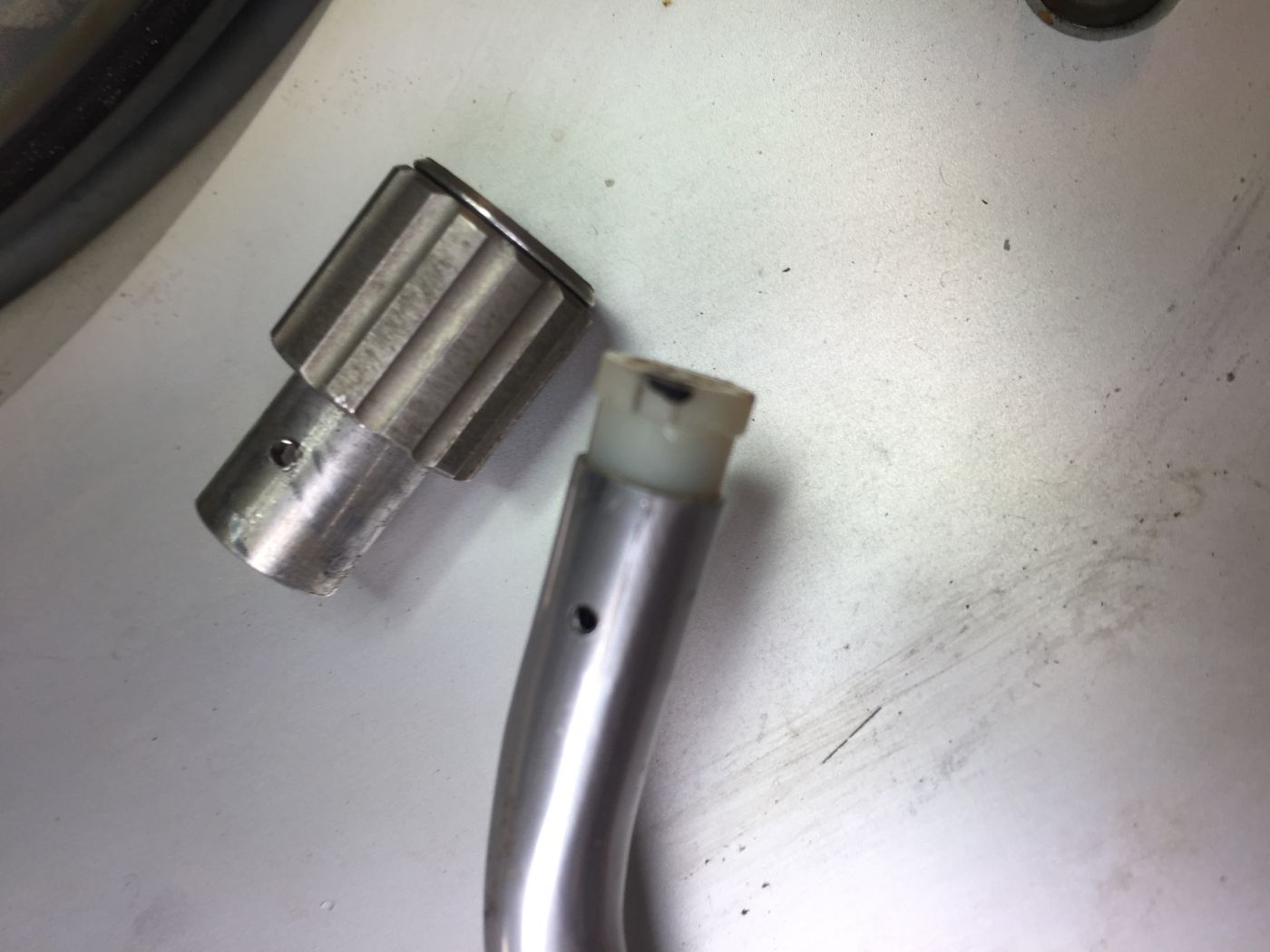

Puis il faut retirer le support de pinouille femelle, là c'est plus compliqué car il est bien coincé dans le tube, on évite les grosses pinces, les outils trops puissants,... (on marquera aussi d'un petit coup de feutre pour le remettre dans le bon sens plus-tard)
J'ai fait action avec une petite lame glissée perpendiculairement entre le tube et la pièce à retirer, un demi-millemètre d'un coté, puis de l'autre, puis....





verdict : 2 fils sont bien arrachés


Dernière édition: 29 Juil 2019 16:30 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 29 Juil 2019 19:32 #2

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1791
  • Remerciements reçus 74
  • Points : 23022
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je me suis toujours demandé comment on peut sectionner, arracher ou mettre en court-circuit des fils à l’intérieur du bras ?-|
Tu va nous réparer ça en 2 " :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 29 Juil 2019 22:12 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6646
  • Remerciements reçus 189
  • Points : 82683
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
en 2..... jours? mois? années? :mrgreen:

en fait oui, ça devrait aller un peu vite, car j'ai déjà du fil de litz en stock



L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 29 Juil 2019 23:00 #4

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1791
  • Remerciements reçus 74
  • Points : 23022
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
' ça c'est pour minute et " pour seconde ... :mrgreen:
Dernière édition: 29 Juil 2019 23:00 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 31 Juil 2019 08:58 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6646
  • Remerciements reçus 189
  • Points : 82683
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Hier j'avais 2", alors j'ai continué sur le bras.

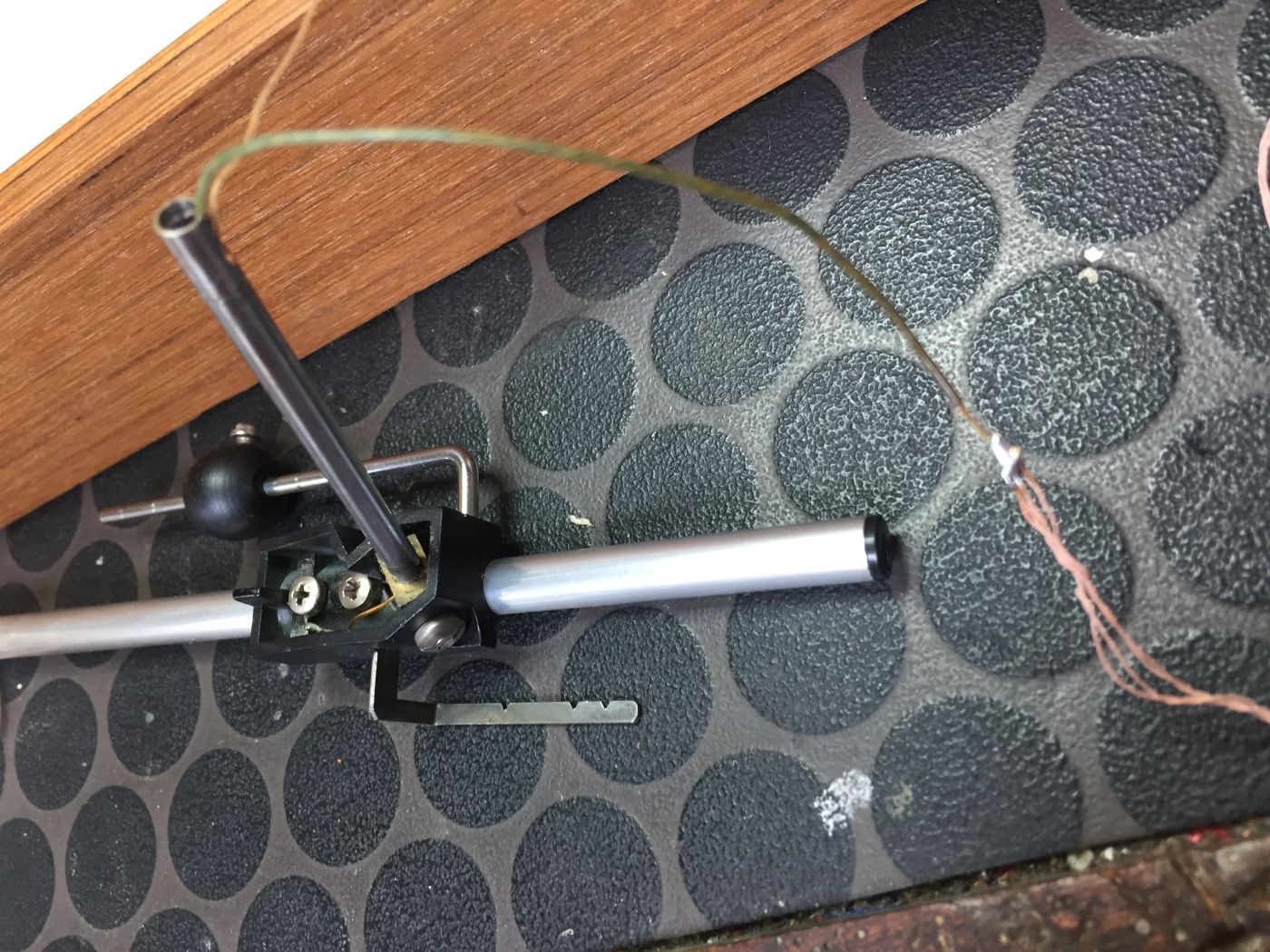

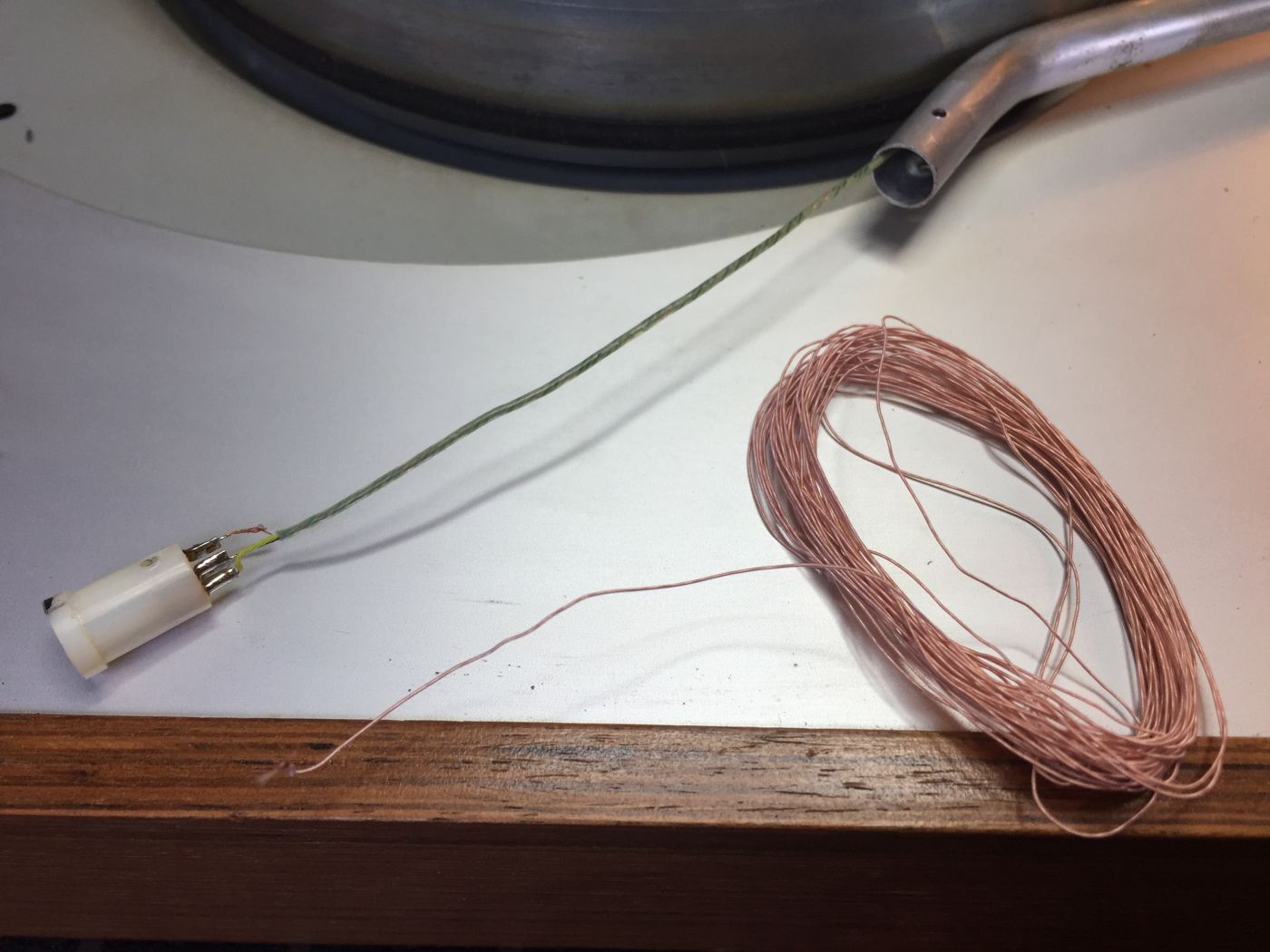

J'ai gardé le dernier fil pour me servir de passe fil... ça n'a pas marché du premier coup, il a fallu que je m'y reprenne à plusieurs fois en douceur pour ne pas que ça coince, et que je fasse une soudure fine (et pas un gros pâté).
Une fois fait, je ressoude tout, à la loupe et avec une panne de fer bien fine.

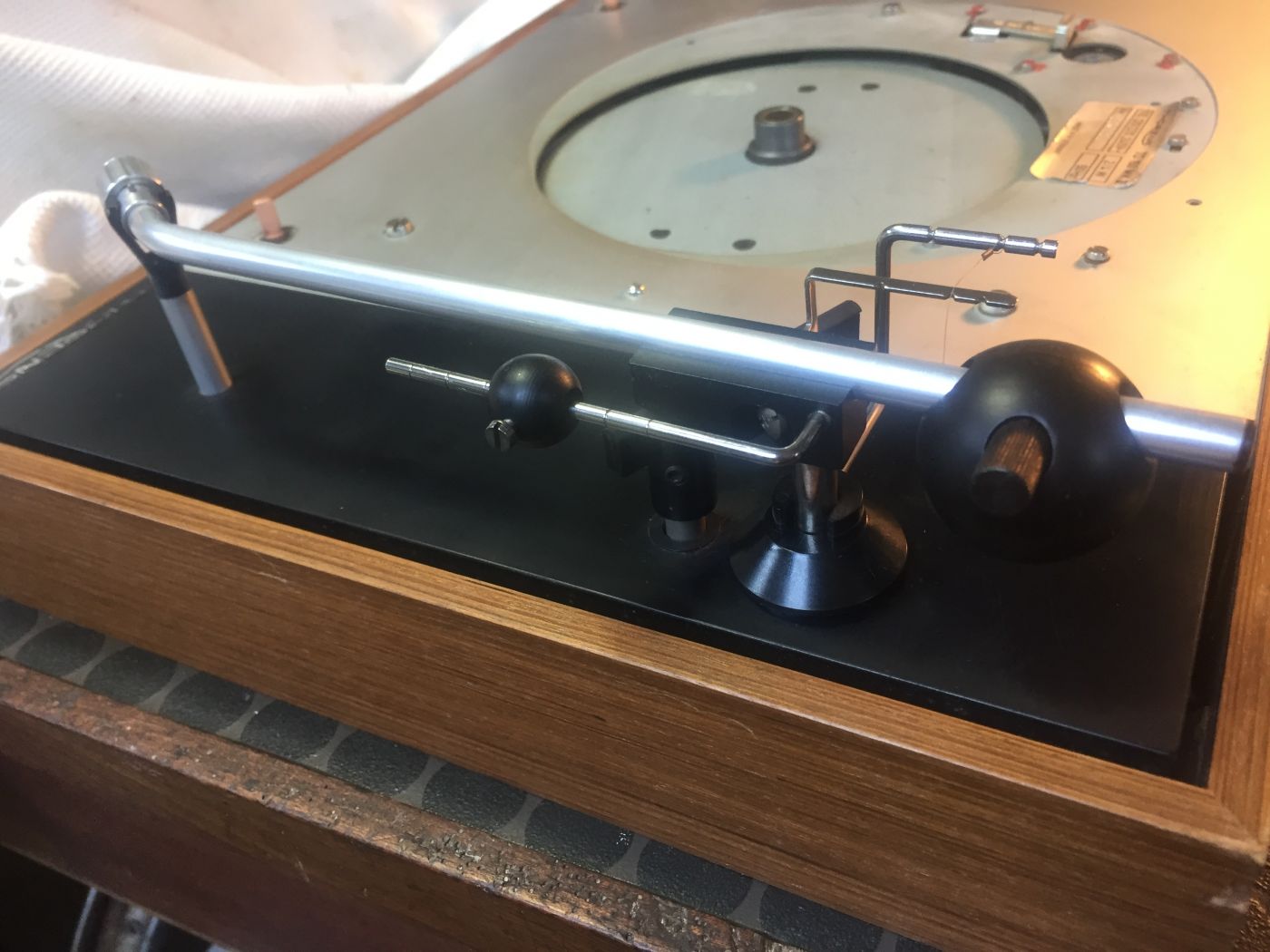

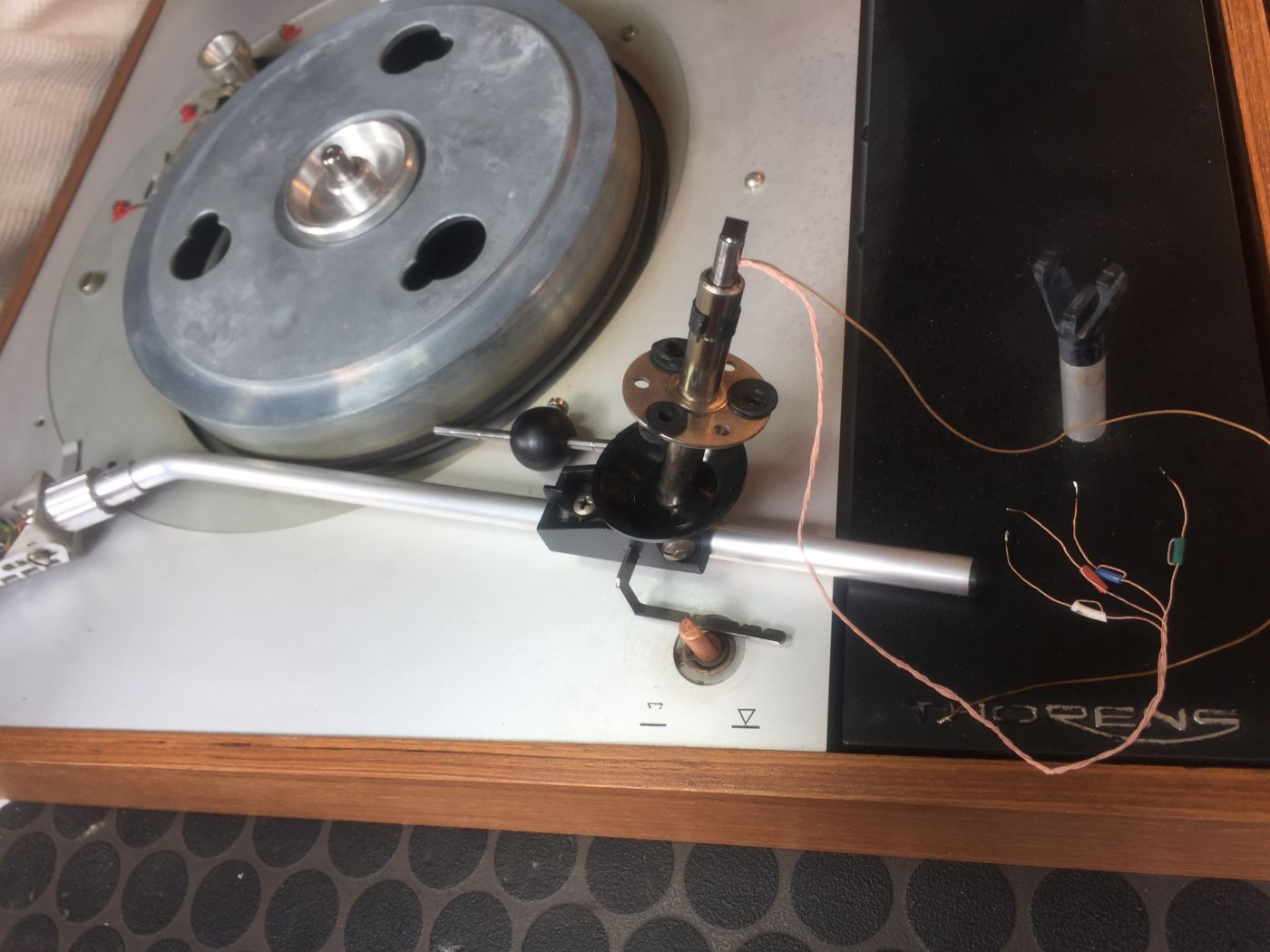

Gros nettoyage pièce par pièce, puis remontage du bras.

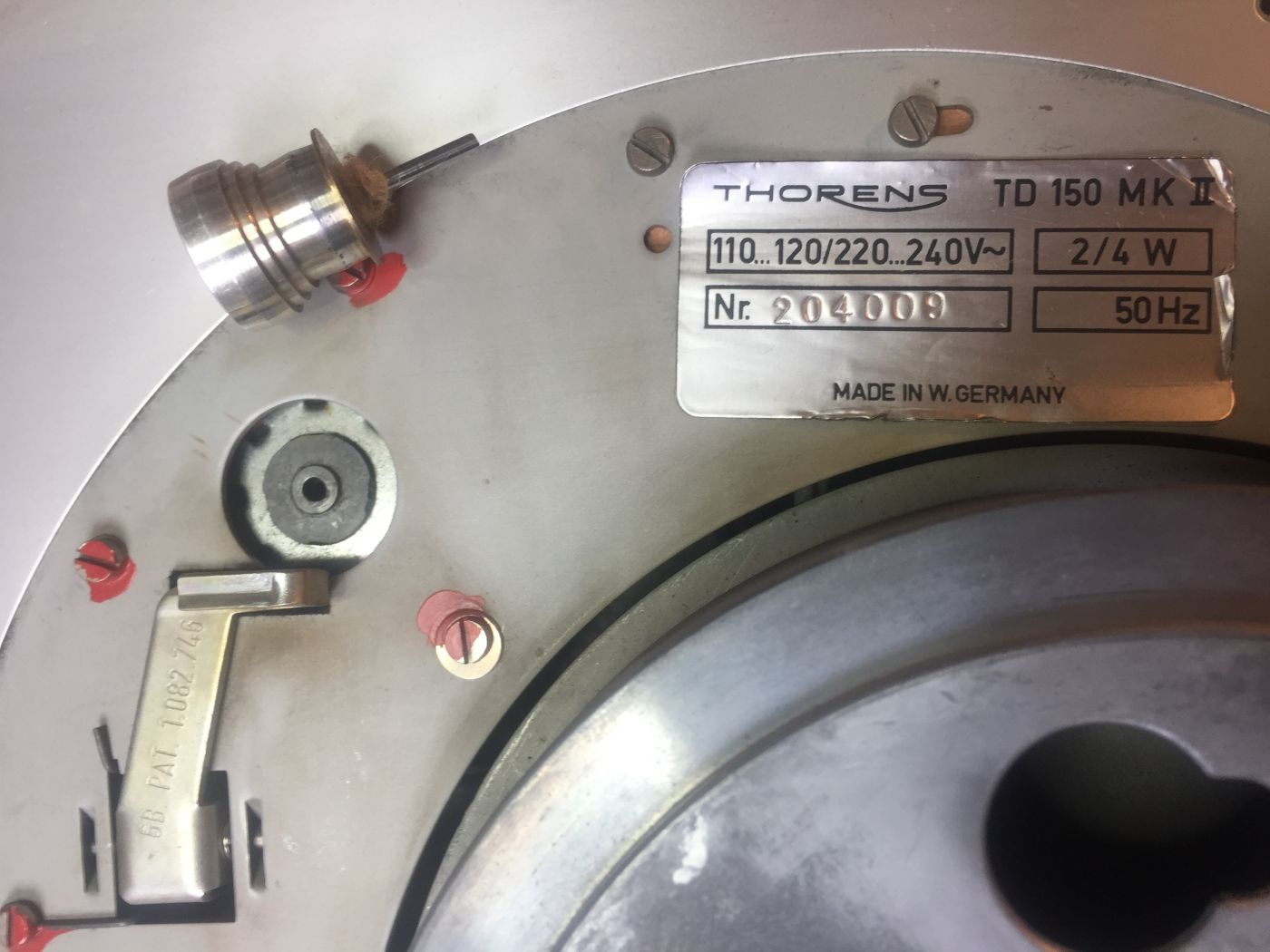

Puis remise en route... et je trouve que le son "vague" un peu... je retire le plateau et me rend compte que l'axe moteur/poulie est complément tordu!!
La platine à du être trimballé avec son plateau en place, et le plateau à du bouger et taper fort dans l'axe du moteur.
J'avais déjà vu ça une une ou deux TD16x, sur lesquels j'avais pus détordre l'axe, mais sur la 150, il m'est tout de suite resté dans les doigts, cassé net.
Grrrrrrr, il va falloir que je trouve un moteur ou une épave de TD150


L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 31 Juil 2019 12:04 #6

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1791
  • Remerciements reçus 74
  • Points : 23022
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pourtant ce ne sont pas les grosses pattes de Balooh :mrgreen:
Désolé. Et sauf erreur, pas de substitution possible ?
Quoique : les dimensions du petit plateau donc la démultiplication, étant les mêmes un moteur de 14 ou 16x serait-il adaptable ?

Y a ça dans le 76 : www.leboncoin.fr/image_son/1636607530.htm/
mais l'annonce est déjà ancienne et je trouve que ça fait un peu cher.
Apparemment le mec a désossé une 150 ...
Dernière édition: 31 Juil 2019 12:10 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 31 Juil 2019 16:03 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6646
  • Remerciements reçus 189
  • Points : 82683
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A 60roro le moteur, je vais sagement attendre de trouver une platine complète à refaire ou pour pièces :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 31 Juil 2019 17:18 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Sinon, on trouve des moteurs DC pour quelques euros.

Tu montes le transfo dans le socle relié au bouton de démarrage, tu mets un potar relié au bouton de changement de vitesse ... tu as maintenant une 150 variable en continu ... :)

La seule difficulté c'est d'implanter le moteur sur le sub-châssis (m'étonnerait que les trous de fixation soient identiques).

Edit
exemple:


Dernière édition: 31 Juil 2019 17:23 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 31 Juil 2019 17:20 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6646
  • Remerciements reçus 189
  • Points : 82683
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
si tu as des liens de moteurs silencieux de 0 à 24v.... je veux bien.
Je ne dis pas que je le ferai sur le TD150, mais peut-être un autre jouet.


Edit : le lien au dessus n'était pas visible quand j'ai posé ma question.... s§s,
Dernière édition: 31 Juil 2019 17:39 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 31 Juil 2019 17:28 #10

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
perso, j'ai récupéré palier et axe de 320, contre plateau de 145, et un autre en alu (146, je crois), une poulie de 150 ... me manque le sur plateau.
Le tout pour des piécettes (mises à 1/3€).

Je suis tenté par le sur plateau genre TD104 pour le strob, mais pas cherché s'il était compatible avec mes contre plateau.

Pour le moteur ?
Un tesla ... rentré il y a peu.

Si je ne me trompe pas, le moteur de 150 est un 16 pôles, axe 3 mm ... les moteurs connoisseurs sont aussi des 16/pôles ... ;)
Dernière édition: 31 Juil 2019 17:29 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

THORENS TD150, restauration et petits tweak 22 Jan 2021 16:05 #11

  • jpdc59
  • Portrait de jpdc59
  • Hors Ligne
  • Membre actif
  • TD 135
  • Messages : 46
  • Points : 57
  • Karma: 0
Bonjour,
je dois changer les fils sur un bras BDT 12S le fils nous est cassé .... il y a a préesnce de la même petite goupille comment il faut faire pour l'enlever sans tout casser? y a t il des outils particulier ? et une méthode et aun sens pour la retirer ?
J'ai essayer par le dessous mais c'est bien coincé ...

JP
