SUJET : [Dépannage] Continental Edison Saba PA9317

[Dépannage] Continental Edison Saba PA9317 18 Nov 2017 10:41 #19

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Sauf que sans déconnecter les enroulements des secondaires, je ne suis pas certain que les mesures soient révélatrices.

Ce que je ferai : tester les 4 diodes qui viennent juste après le transfo (et une fois dessoudées pour le test, tenter un allumage de l'ampli pour vérifier que le fusible ne saute plus).

Mais perso, je suis plus tenté d'incriminer les transistors finaux....
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 18 Nov 2017 18:43 #20

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
OK.

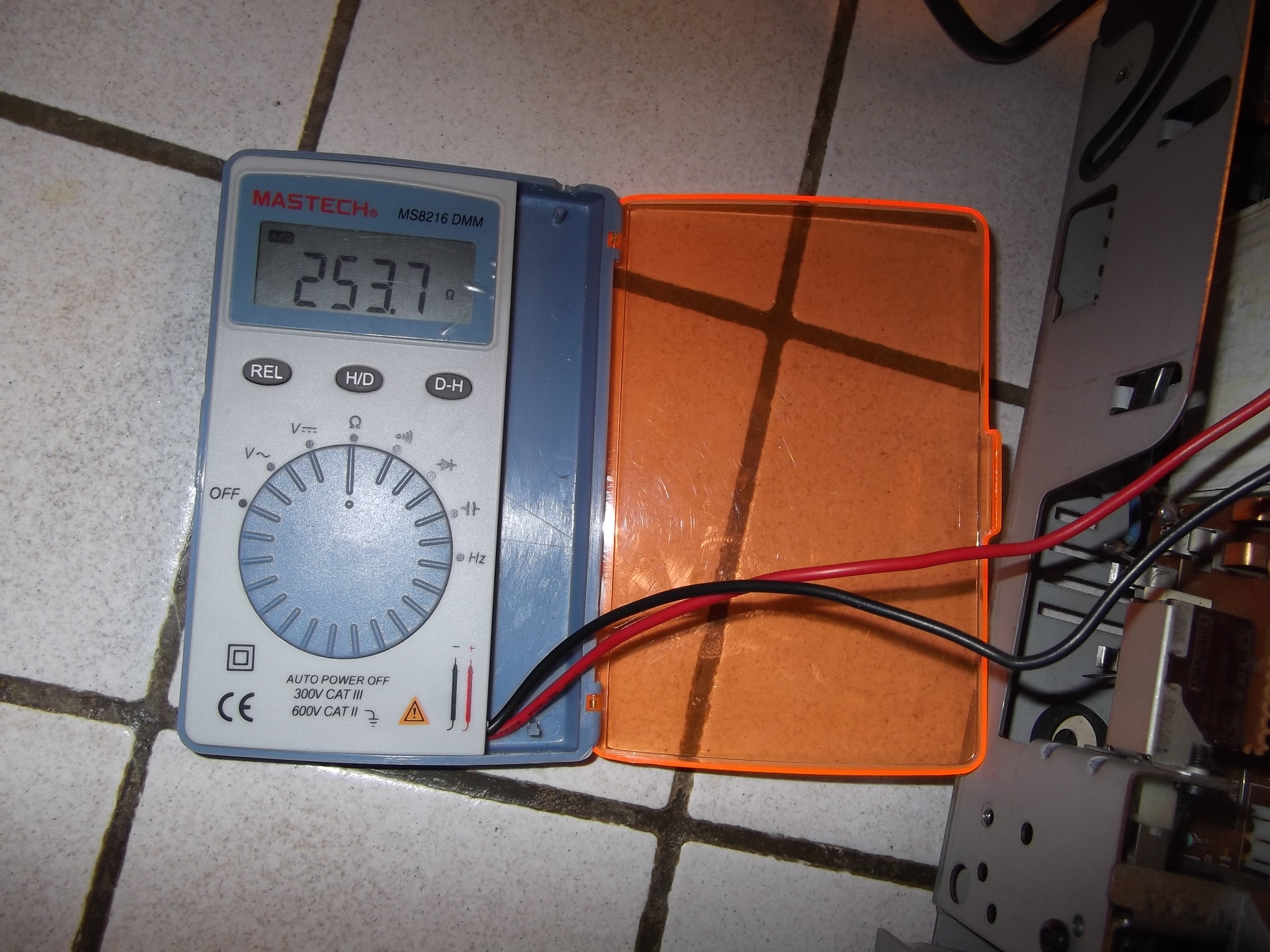

Et entre les sorties j'ai des valeurs de cet ordre:



Donc tout est OK côté transformateur .

Donc ce serait un composant du préampli ...
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 18 Nov 2017 18:55 #21

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Diamaguene écrit:
Sauf que sans déconnecter les enroulements des secondaires, je ne suis pas certain que les mesures soient révélatrices.
Ce que je ferai : tester les 4 diodes qui viennent juste après le transfo (et une fois dessoudées pour le test, tenter un allumage de l'ampli pour vérifier que le fusible ne saute plus).
Mais perso, je suis plus tenté d'incriminer les transistors finaux....

(Vu après la réponse de Philippe)
Donc ça remet en cause le test du transfo en place.

Tester les diodes: j'ai bien vu ou elles sont mais pour les dessouder il faut démonter le circuit imprimé (unique) ; pour cela il faut dessouder les potentiomètres et retirer les boulons de fixation des transistors de puissance pour déposer le radiateur; le châssis ne permets pas d'opérer autrement.

Et si c'est un transistor de puissance (d'ailleurs pourquoi ça saute même les 4 désalimentés ?) , je ne vais pas en chercher des neufs.

DONC CA VA ËTRE DIRECT POUBELLE .... (on ne gagne pas à tous les coups , proverbe FDJ)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 19 Nov 2017 15:09 #22

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77901
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ThierryN écrit:

Tester les diodes: j'ai bien vu ou elles sont mais pour les dessouder il faut démonter le circuit imprimé (unique) ; pour cela il faut dessouder les potentiomètres et retirer les boulons de fixation des transistors de puissance pour déposer le radiateur; le châssis ne permets pas d'opérer autrement.

Salut Thierry,
Non, tu dois pouvoir faire plus simple.
- retirer les boutons, puis retirer les écrous qui sont autour des potentiomètres, et là, la façade devrait partir. Et ne rien dessouder...
- pour les totors de puissance, il est souvent plus facile de démonter le radiateur que de dessouder le totors ;)
À vérifier
LB
Dernière édition: 19 Nov 2017 15:10 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 19 Nov 2017 18:27 #23

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
ThierryN écrit:
Et si c'est un transistor de puissance (d'ailleurs pourquoi ça saute même les 4 désalimentés ?) , je ne vais pas en chercher des neufs.
On ne sait pas où sont situés les fusibles (alim des tr finaux ? en sortie ?), donc le test sans ces fusibles est tout à fait inutile en l'état !
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 20 Nov 2017 22:51 #24

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Sursis pour poubelle.

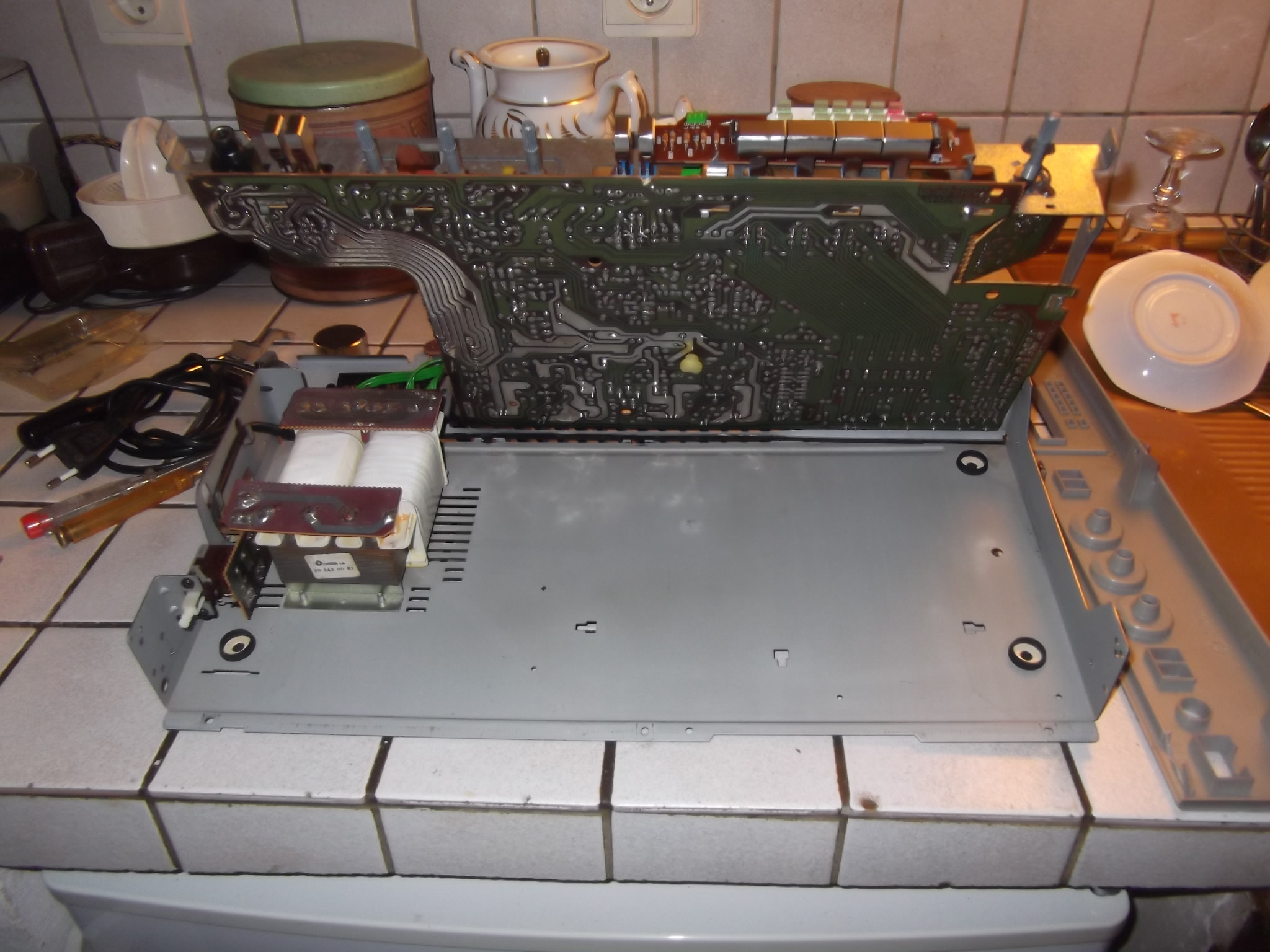

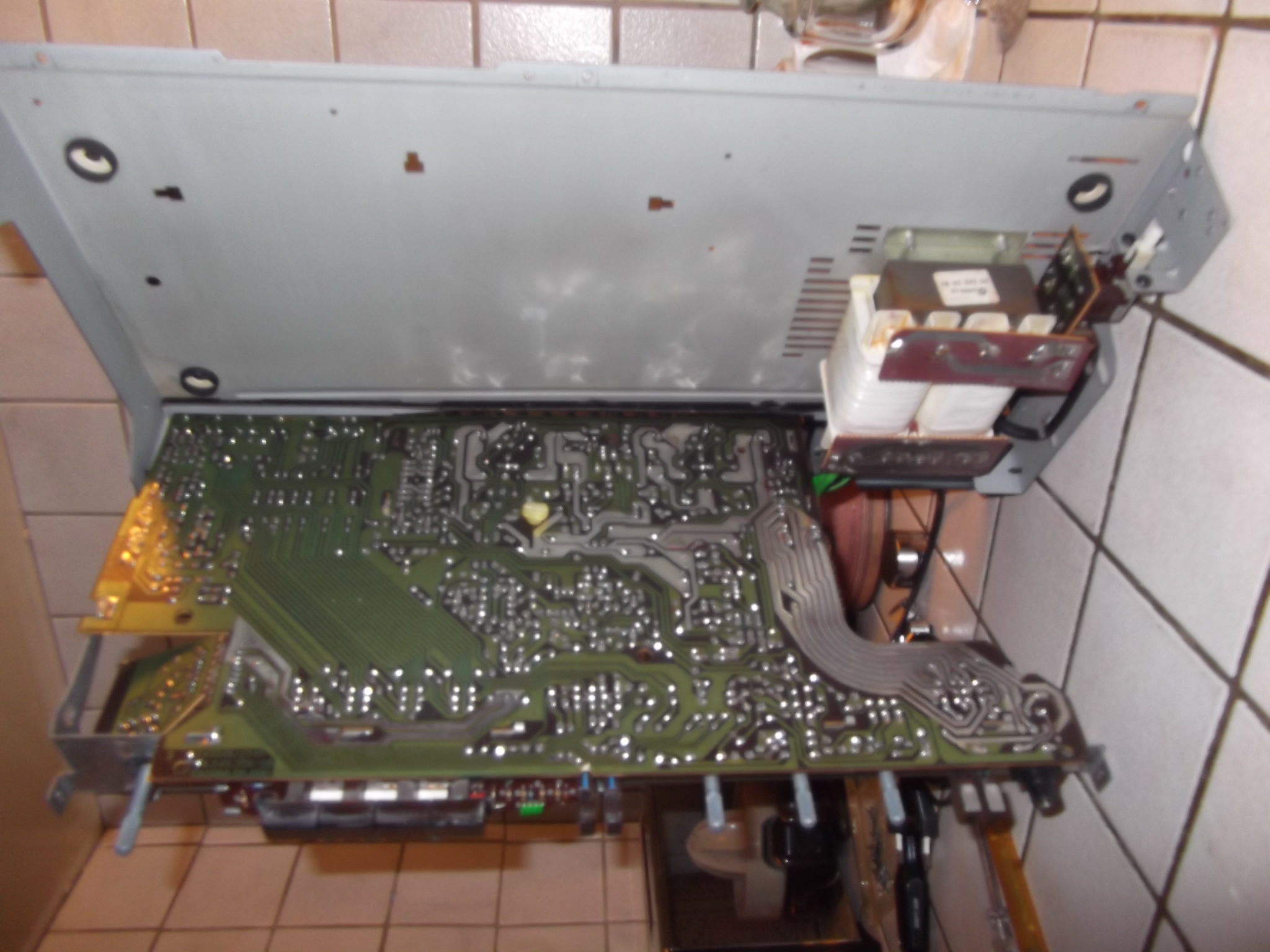

J'ai trouvé le truc pour accéder au circuit imprimé. La face arrière reste fixe mais tout bascule.







Si je désolidarise la connexion transfo - circuit imprimé et que ça ne saute pas c'est que le transfo est OK je pense ?

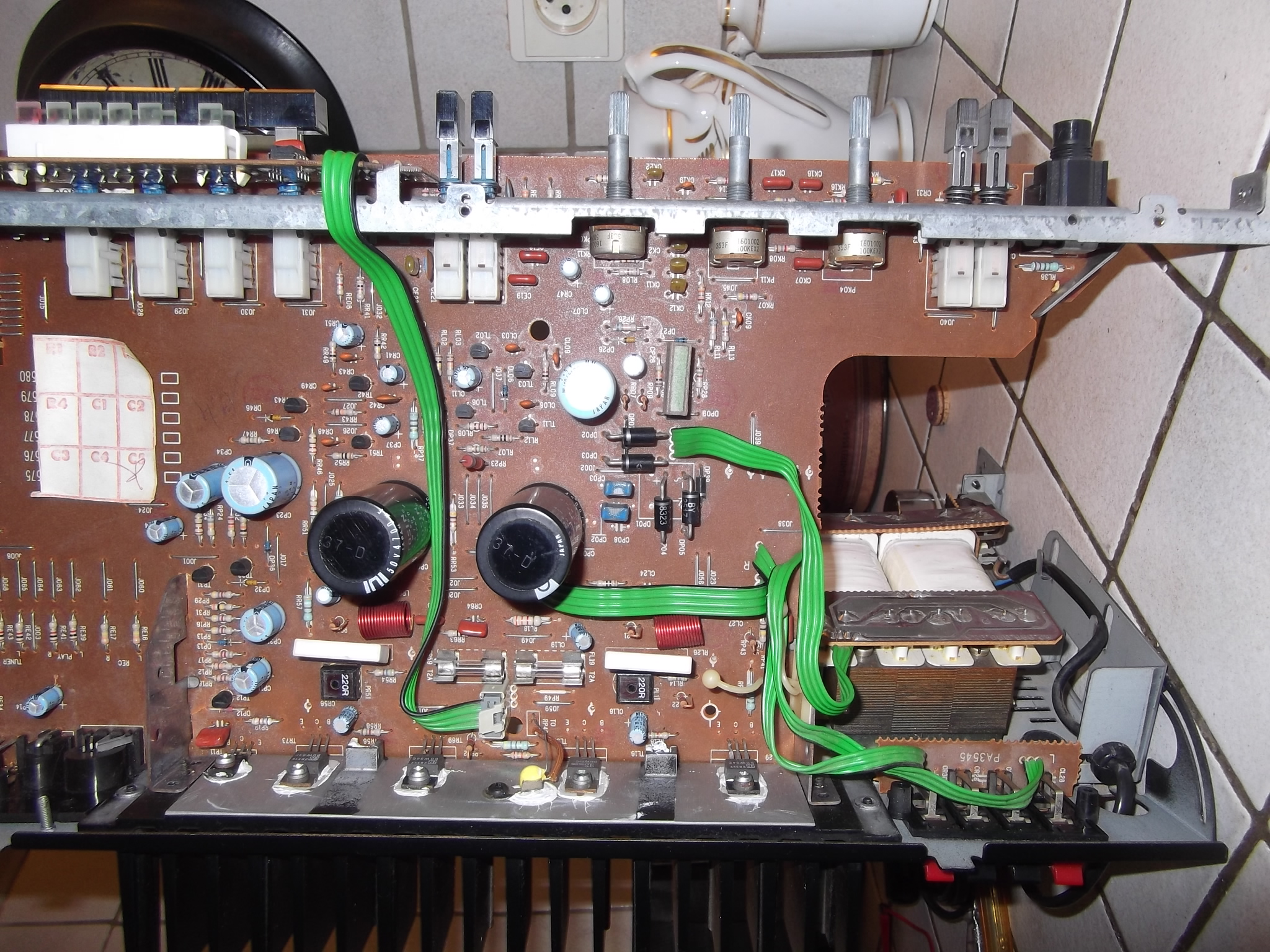

Les diodes : le pont de 4 est bien visible à côté de l'arrivée du 4 conducteurs du transfo; faudrait donc les dessouder pour les tester. Mais déjà qu'en soudure je suis moyen, en dessoudure là je crains la goutte qui passe d'une piste à une autre. Je n'ai ni l'outillage, ni l'expérience sur des pistes aussi serrées ...
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 20 Nov 2017 22:54 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 20 Nov 2017 23:42 #25

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Sans soudage, point de salut...
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 21 Nov 2017 09:36 #26

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
je peux tenter l'opération, après tout ce sera toujours instructif et poubelle pour poubelle ....
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 21 Nov 2017 10:13 #27

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77901
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui, lance toi, rien à perdre !! :ok:

Pour tester les diodes, point besoin de tout dessouder, juste une patte en l'air suffit. C'est comme cela pour beaucoup s de composants.

Test de diodes : à l'ohmetre passant dans un sens (quelques ohms ou centaines d'ohms) et non passant dans l'autre sens.

As-tu trouvé le schéma ?

LB
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 28 Mar 2018 19:03 #28

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Je me demandais ... Il est devenu quoi le Saba ... ?
L'administrateur a désactivé l'accès en écriture pour le public.

[Dépannage] Continental Edison Saba PA9317 28 Mar 2018 21:59 #29

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
:oops: déchèterie....
Je ne voyais pas l'intérêt d'un travail aléatoire sur un truc de cette espèce.
Conservé le transfo d'alim. avec son circuit, fusible et inter . Et le radiateur. Si un jour quelqu'un a besoin.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
