Hello,

Une petite présentation d'un joli petit ampli des années 70' qui accuse environ 6kgr pour donner 2 x 30watt.

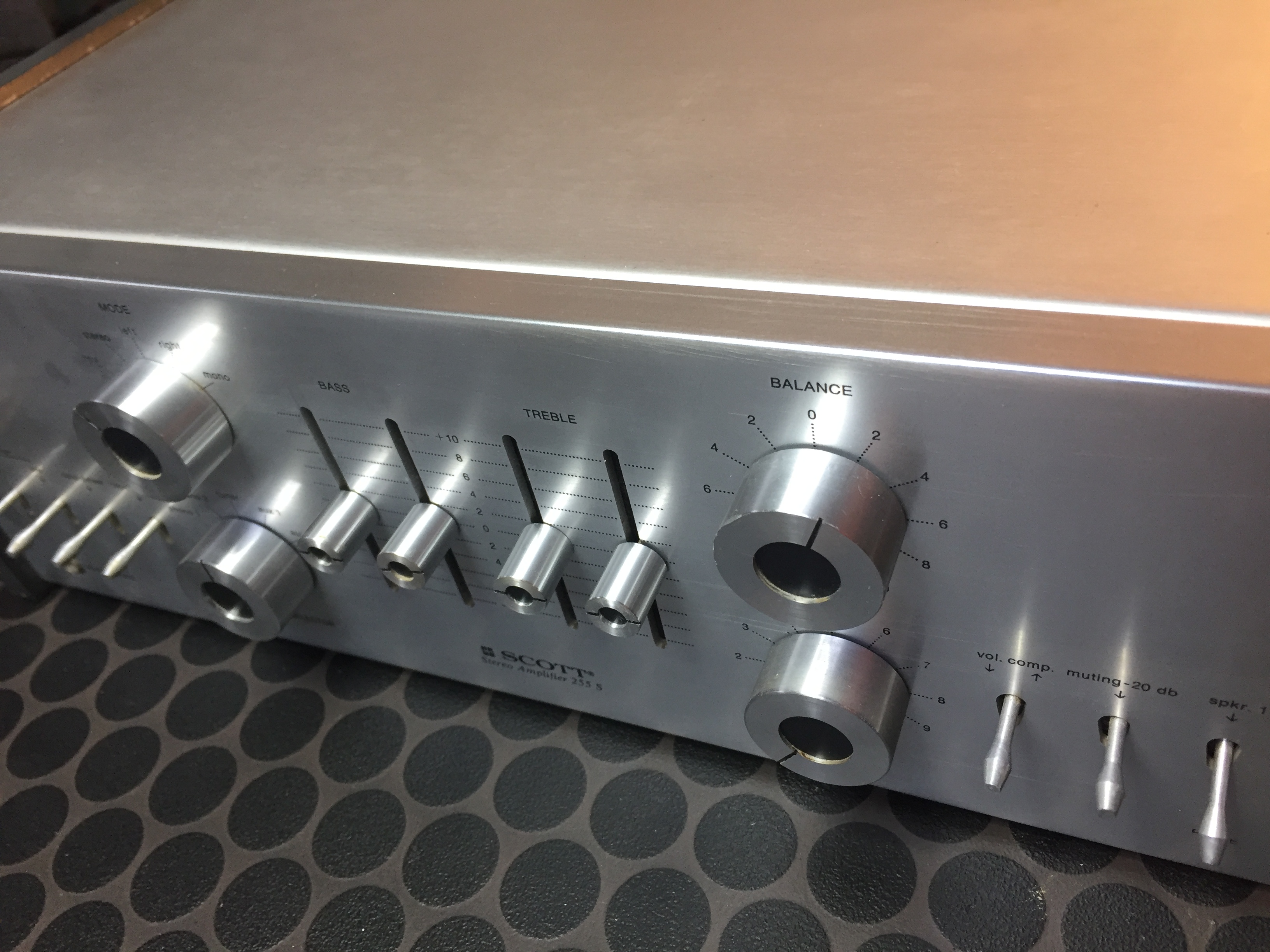

Il a une belle façade en aluminium et des boutons de qualité usiné dans de l'alu massif.
Châssis métal avec de la vrai tôle épaisse, un gros transfo, des cartes séparées et pas tout en vrac sur le même Circuit Imprimé,....
Il a surtout, à mes yeux, une belle bouille :oops: :oops: , hé, hé *ttg>

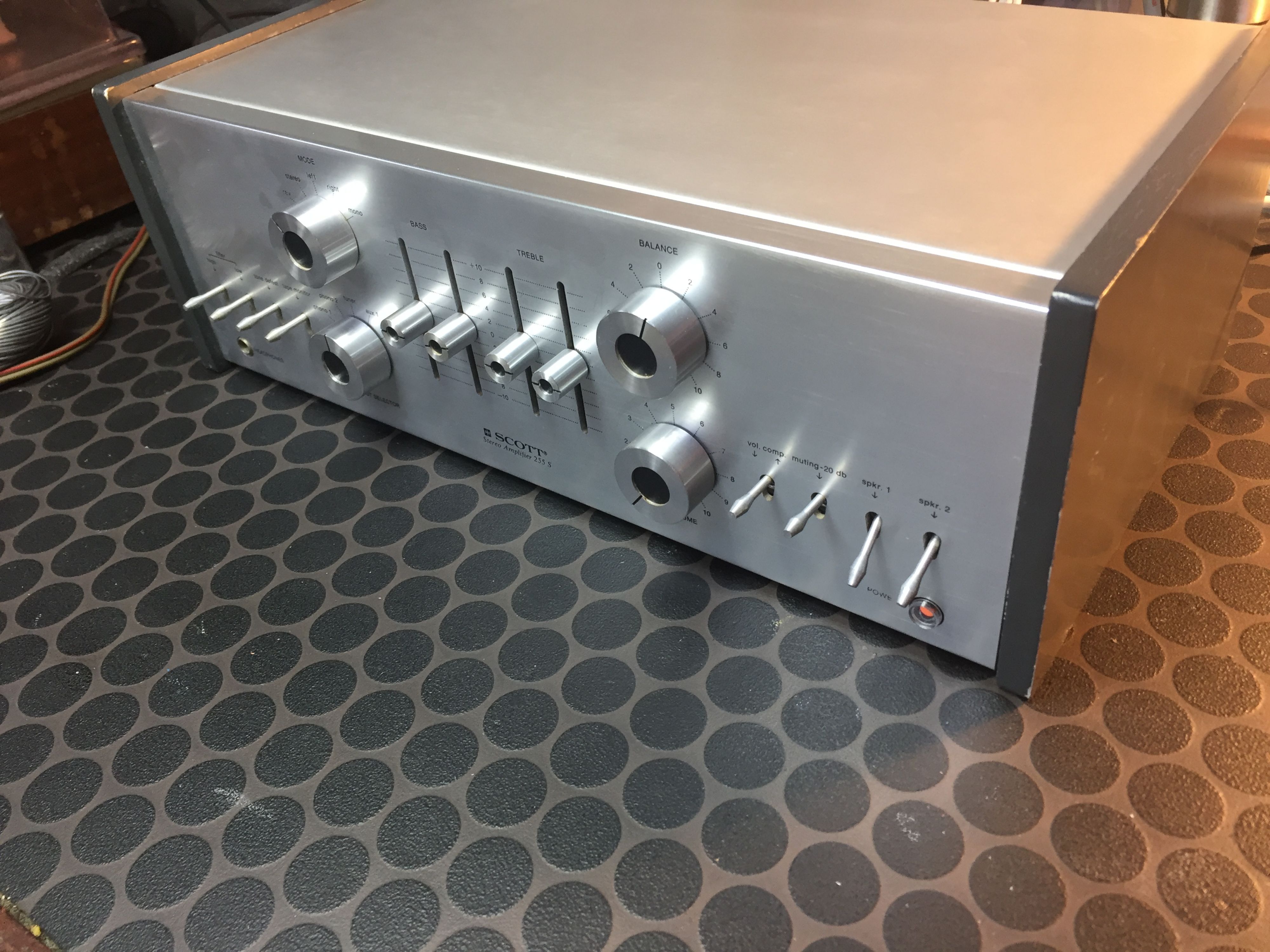

Le voilà





un beau capot en aluminium et des joues en bois peintes

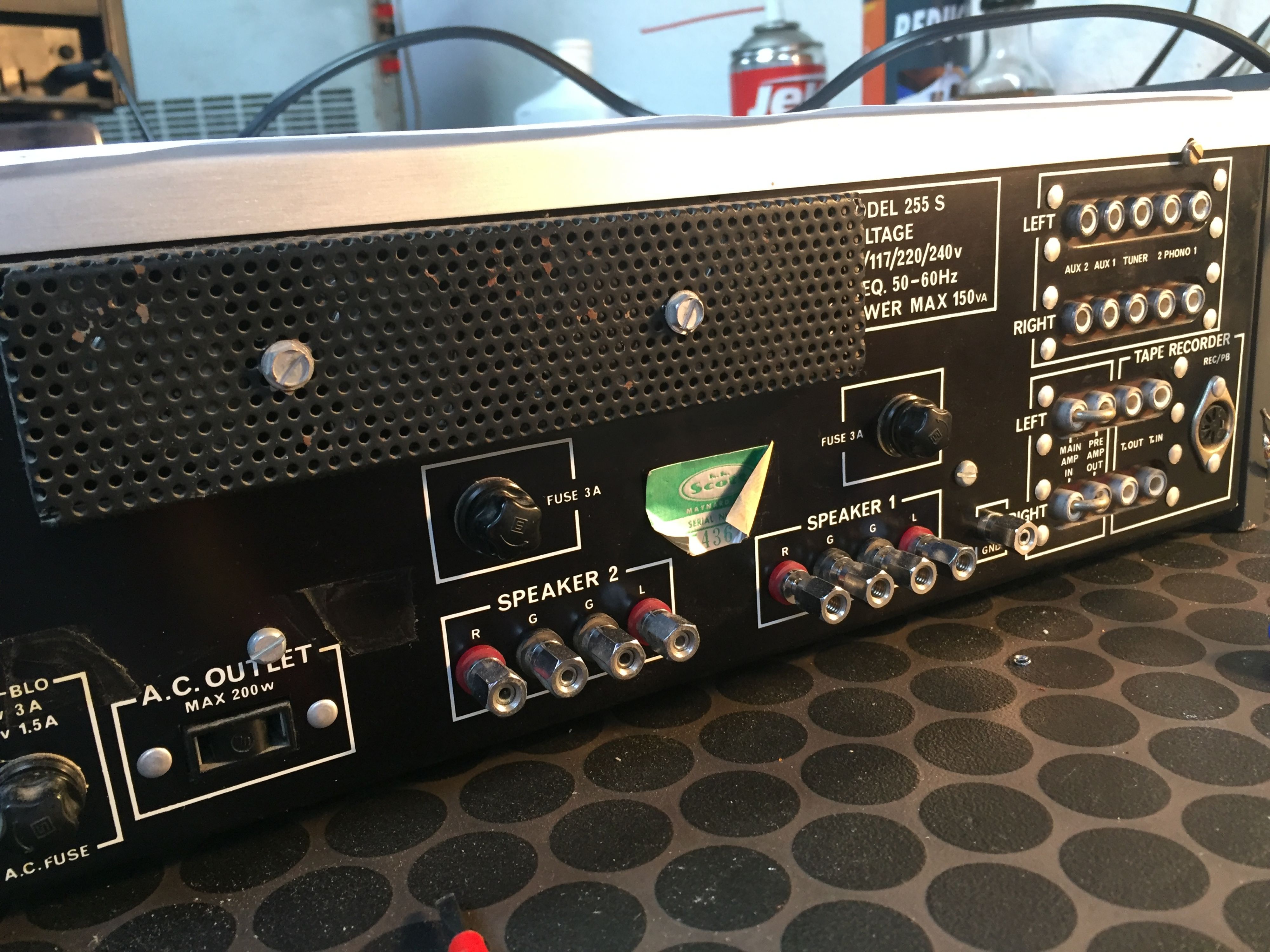

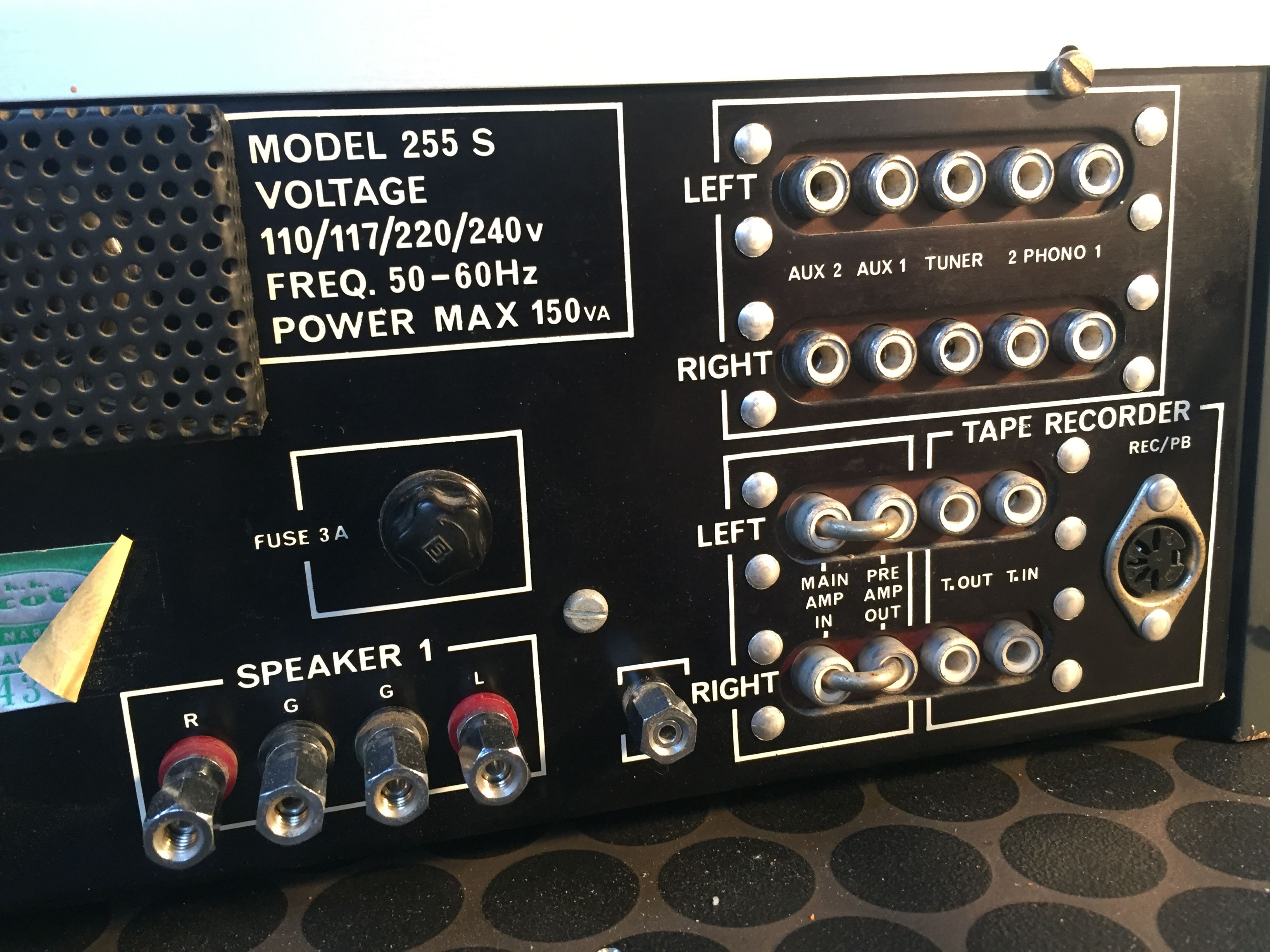

le dos avec des beaux borniers de sorties HP





Les connections RCA, il est complet, beaucoup d'entrée, 2 entrée phono et aussi une sortie pré ou une entrée amp sous les cavaliers

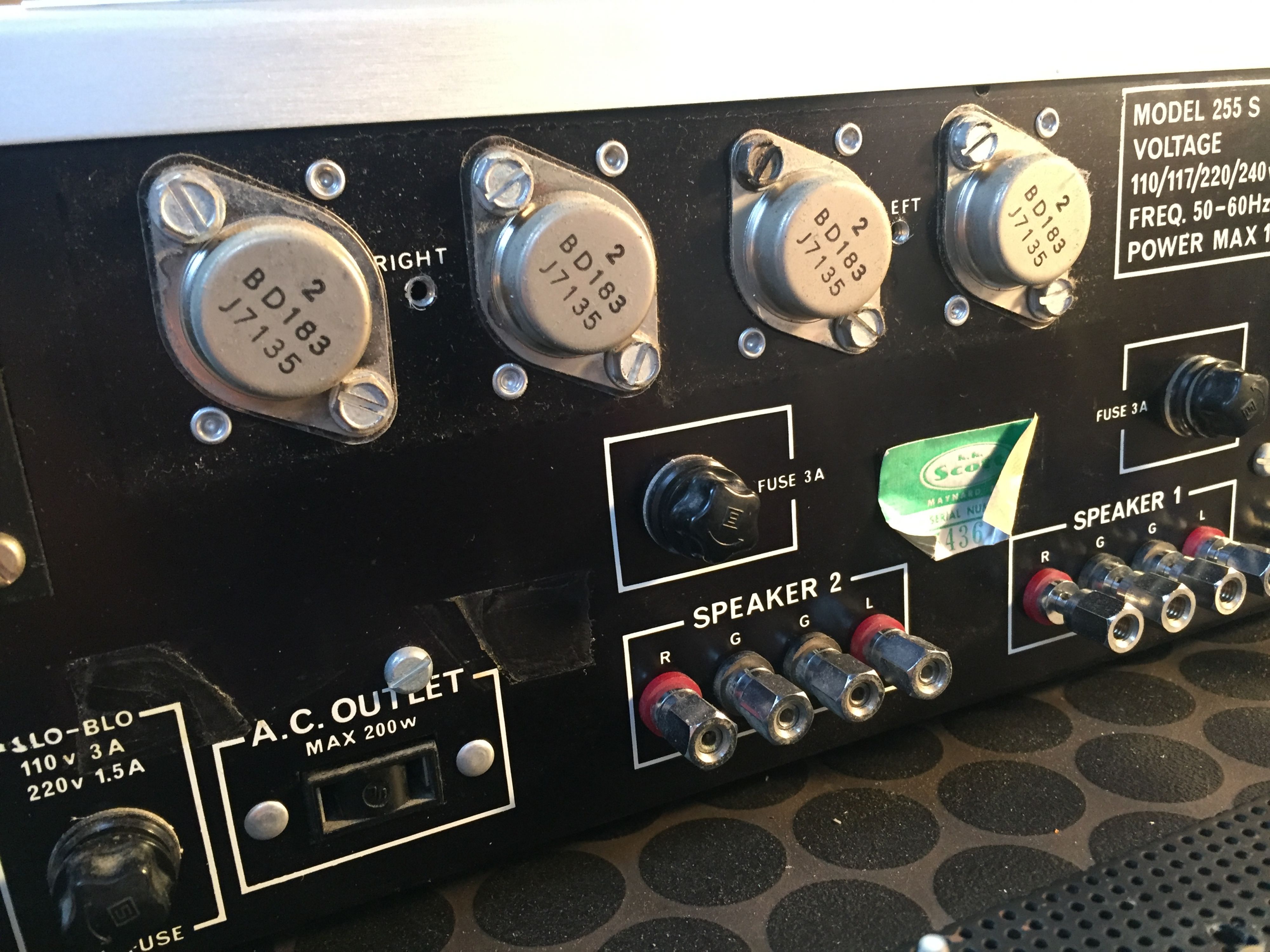

Sous la longue grille noir, les transistor de puissance, c'est donc ici le dos de l'ampli qui fait office de radiateur

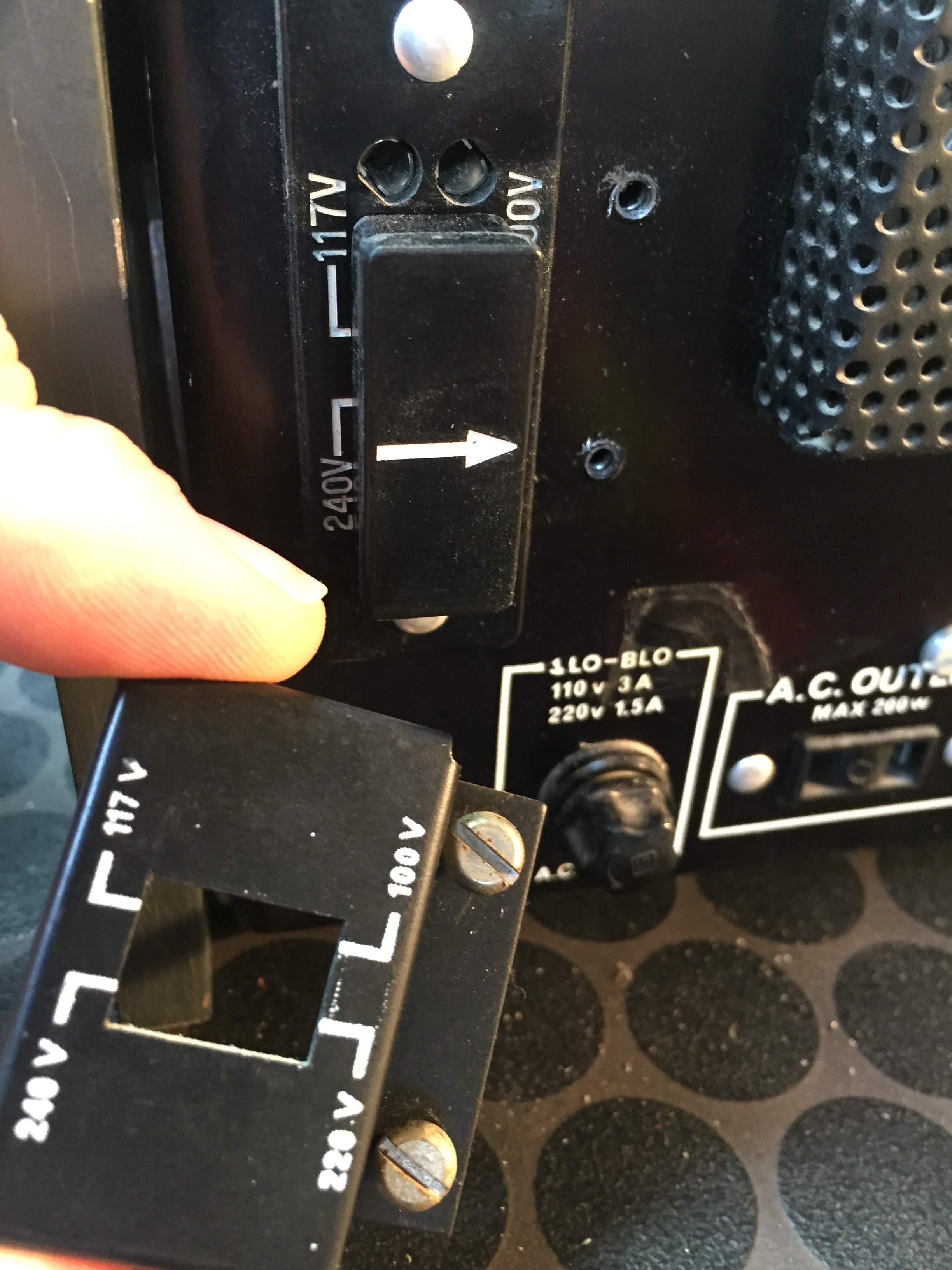

Premiers travaux, le passer de 220v à 240v, on dévisse de sélecteur de tension, et on déplace le cavalier... donc flèche à mettre sur le 240.

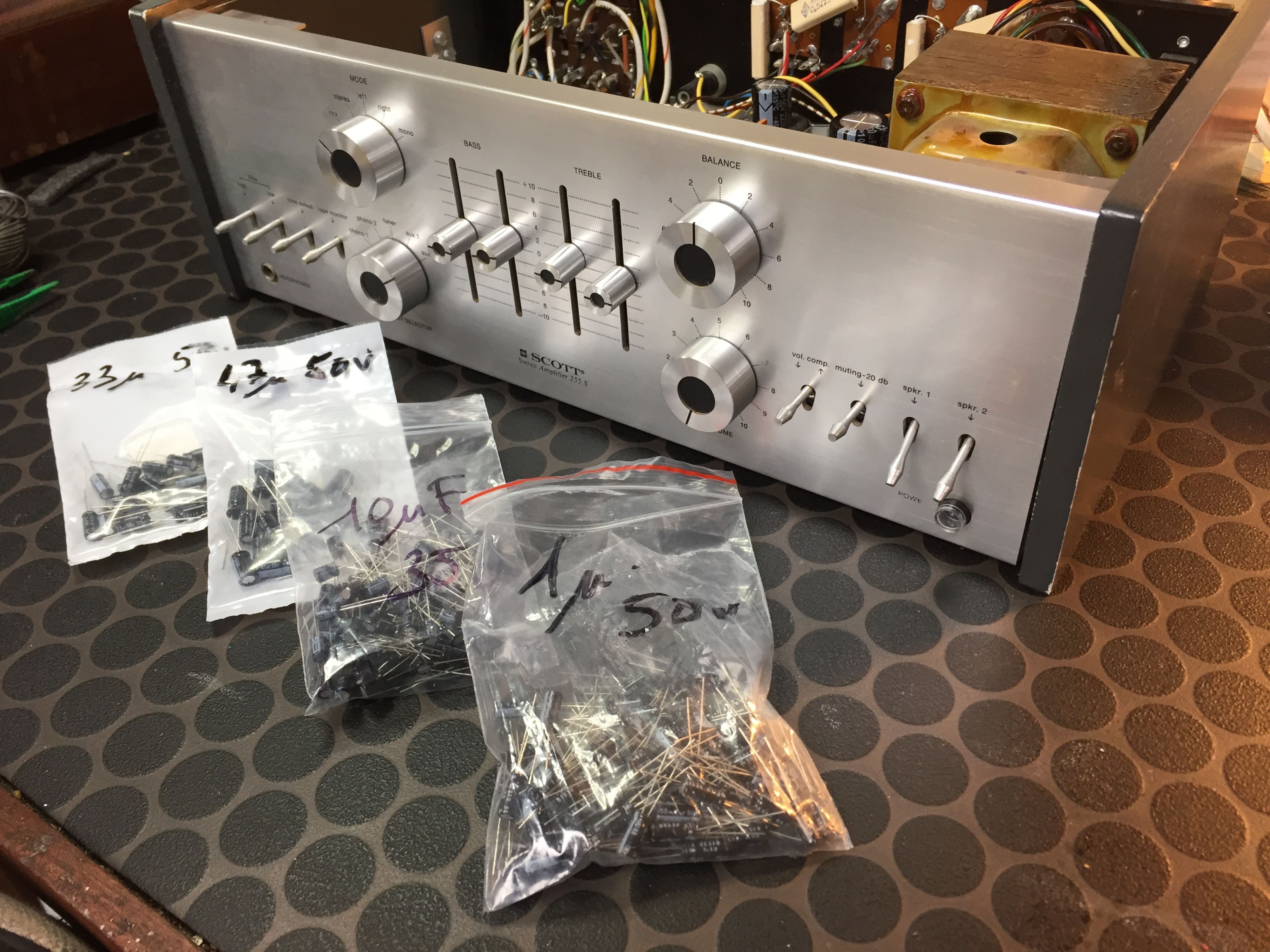

Puis recapage... ici une partie des petits condo commandés

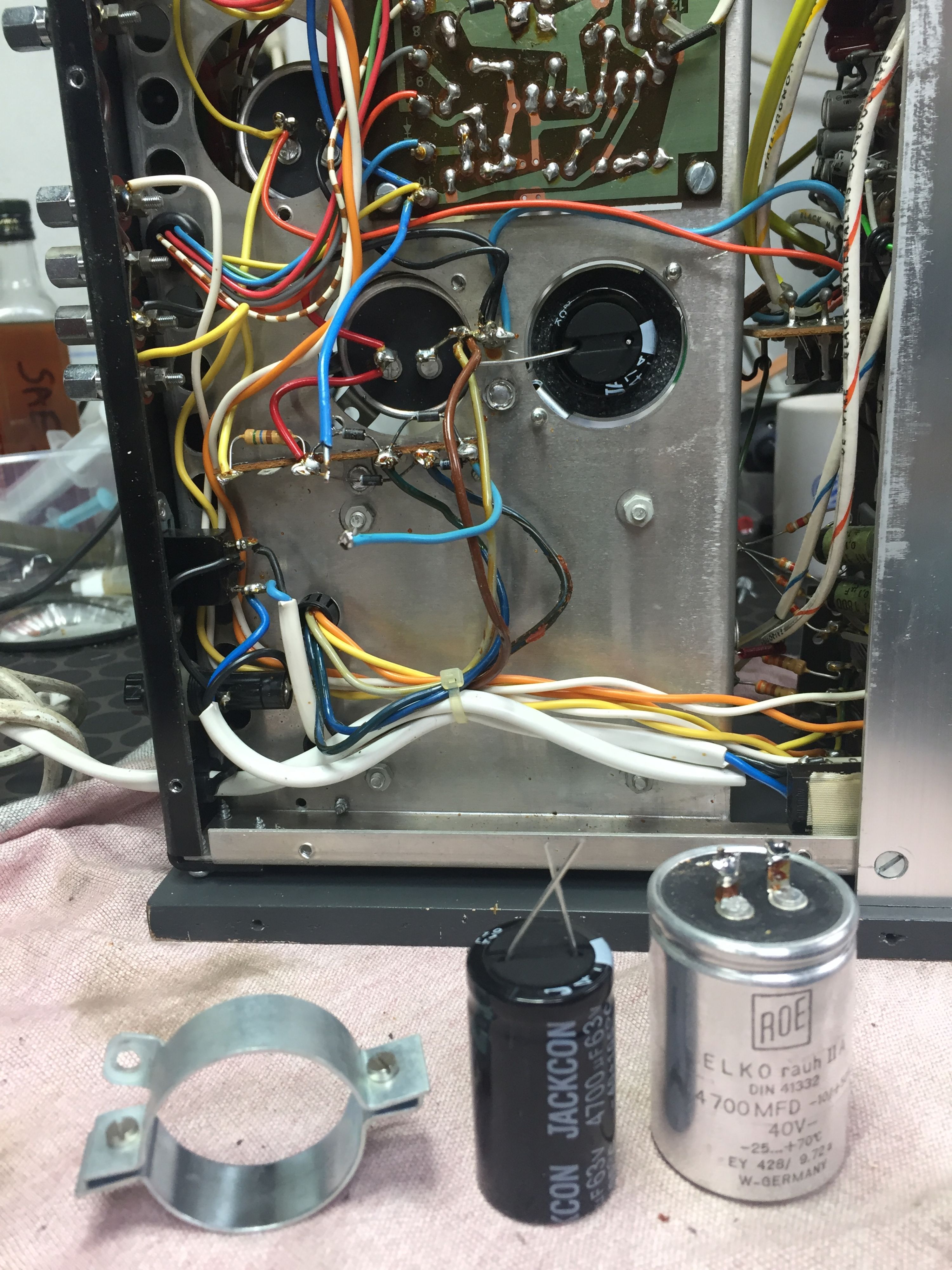

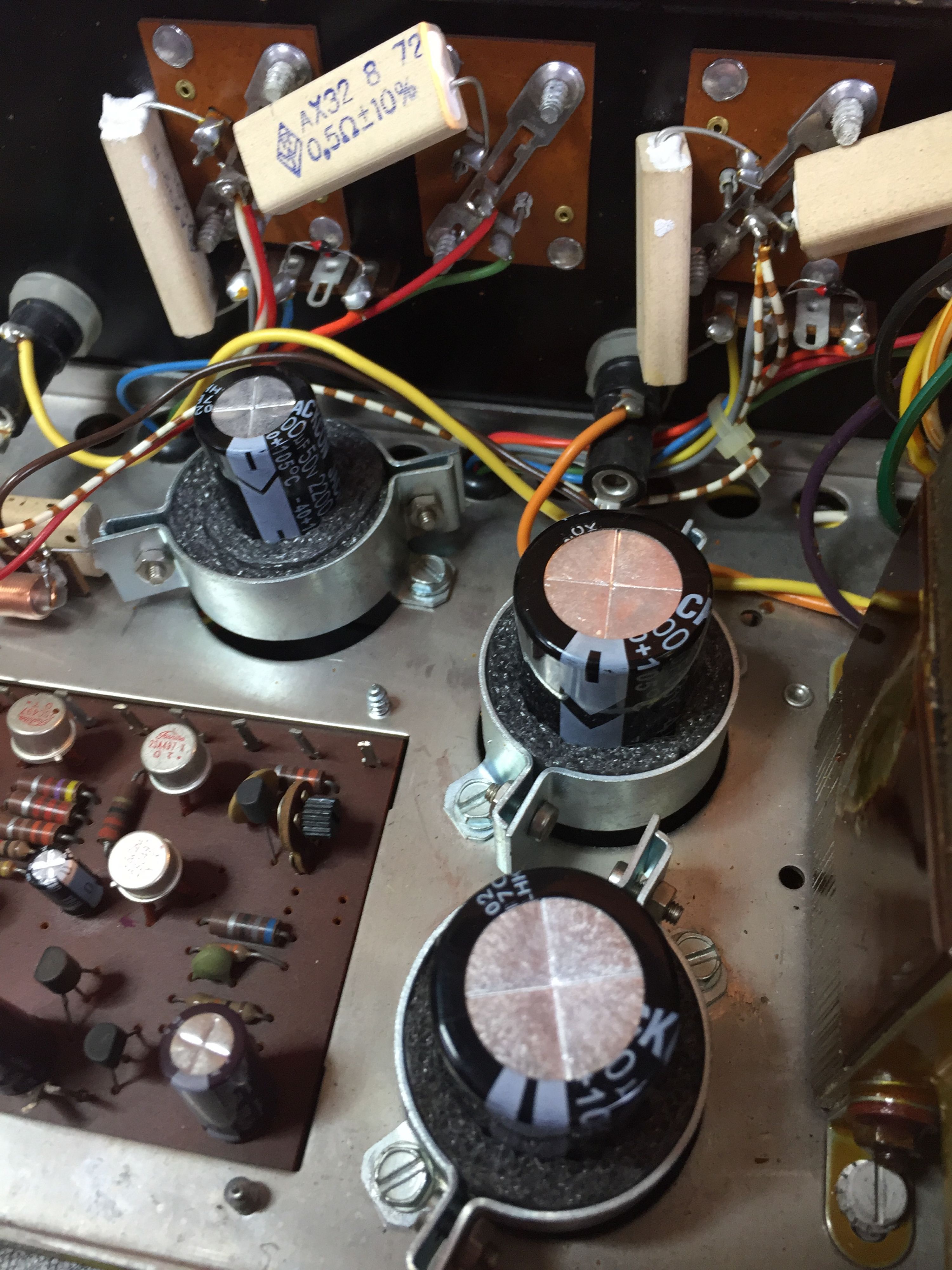

Un des condo d'alimentation, de filtrage. On peut voir l'évolution technologique en 40/50ans, un condensateur de la même valeur est beaucoup plus petit. J'ai du les caler avec de la mousse en rouleau pour qu'ils tiennent dans leurs supports.
(non ce condensateur n'est pas un Mickael, rrooooo !)

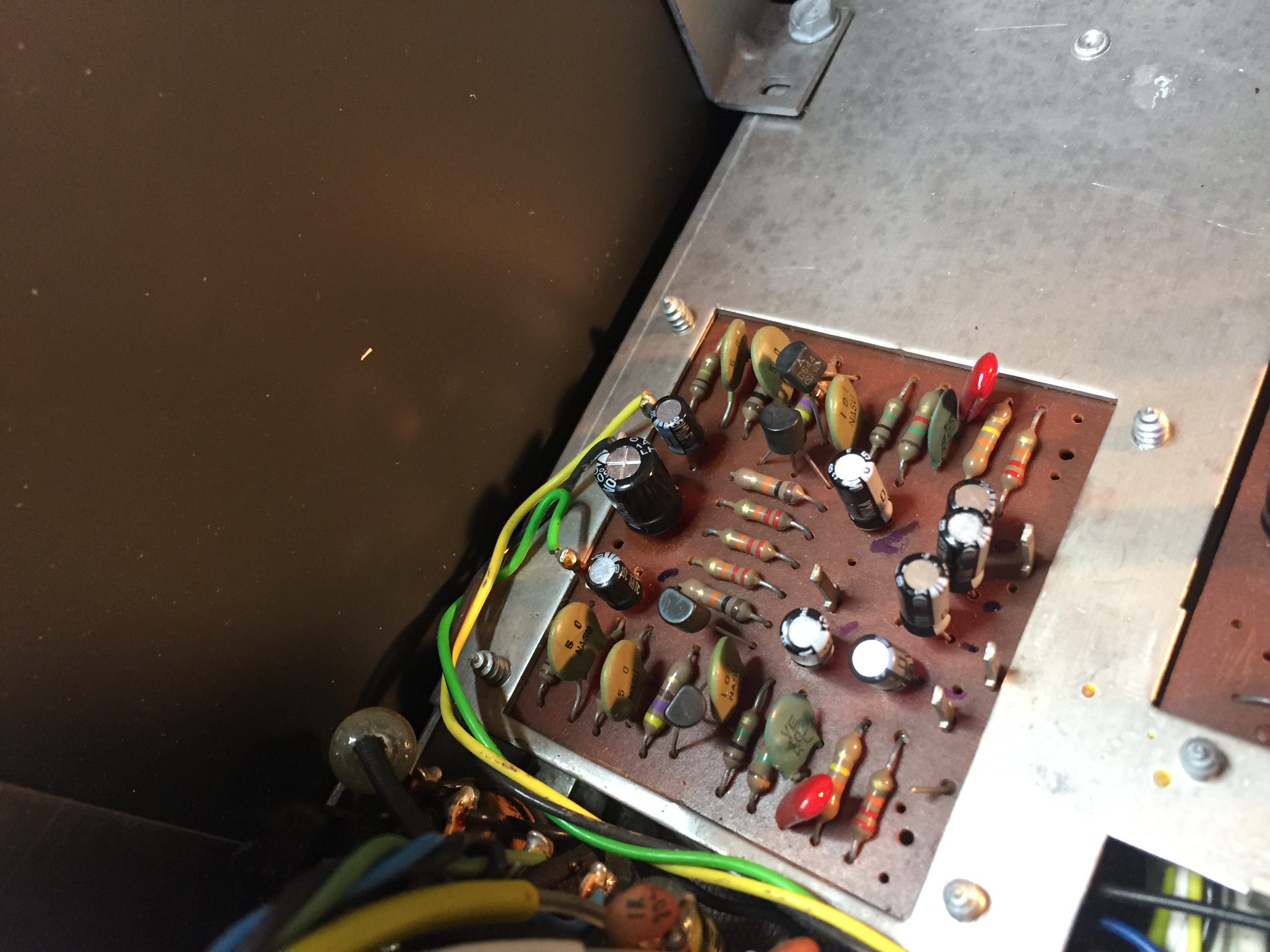

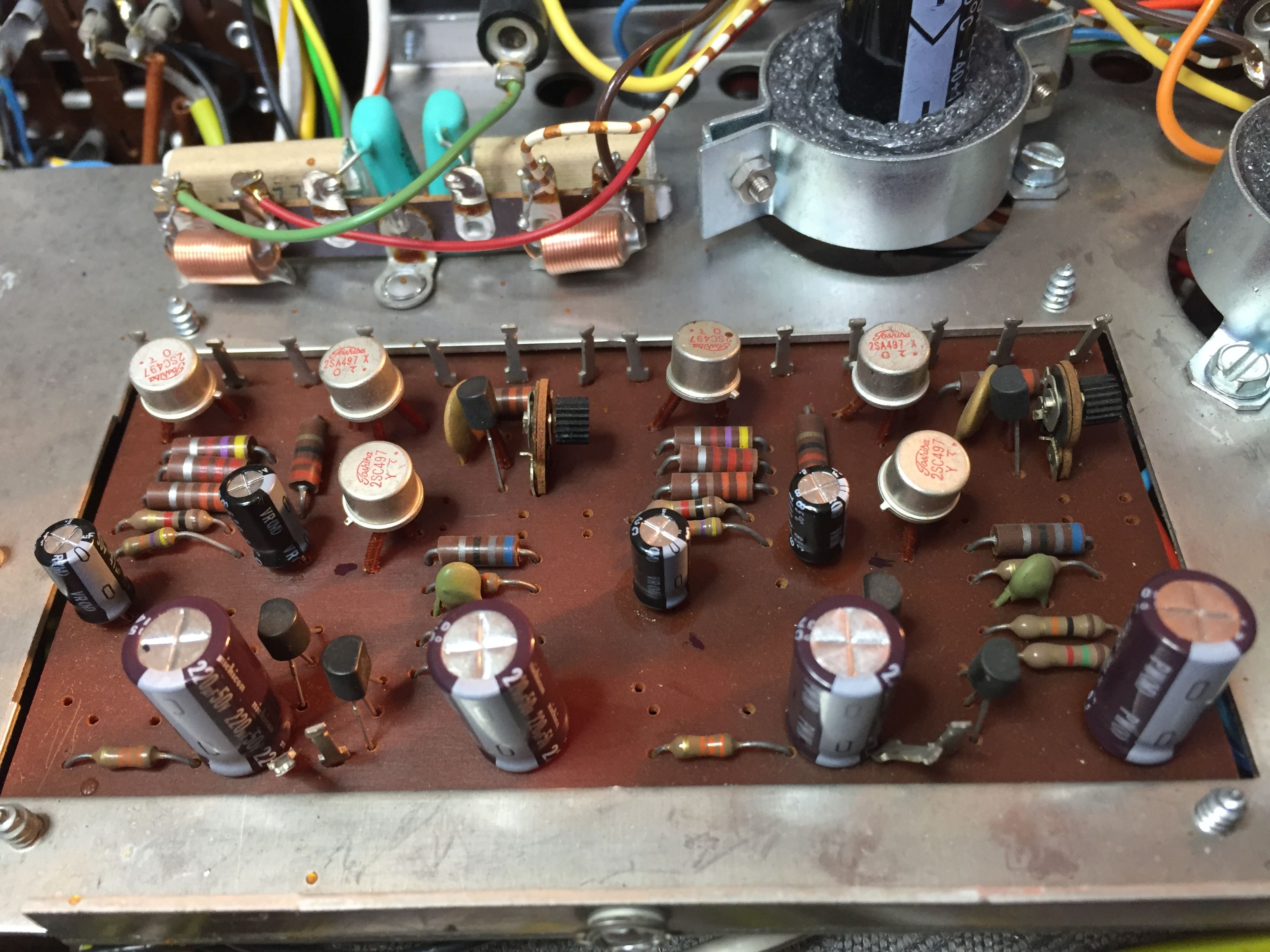

Recapage de la carte de puissance et de la carte de pré-phono

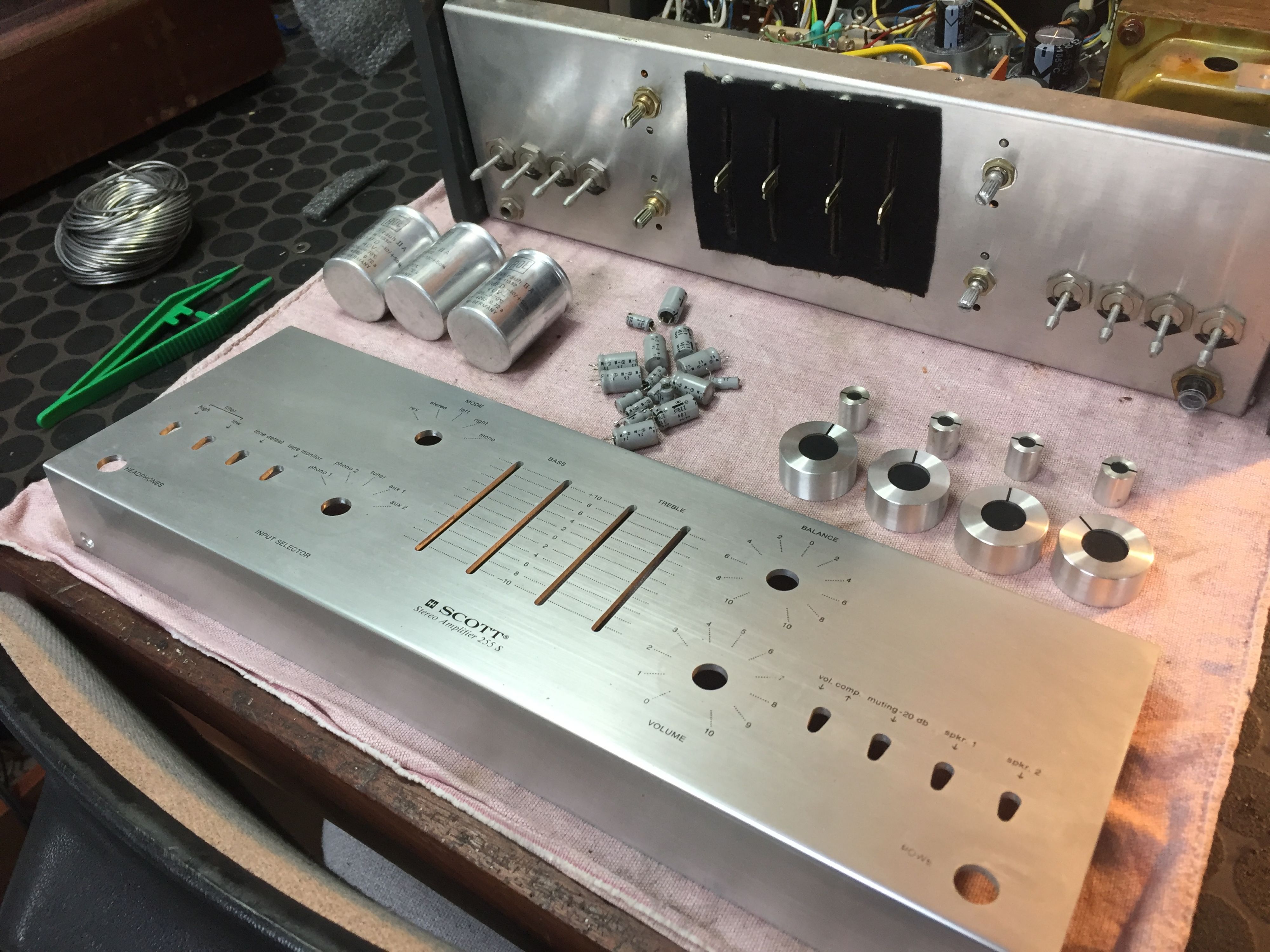

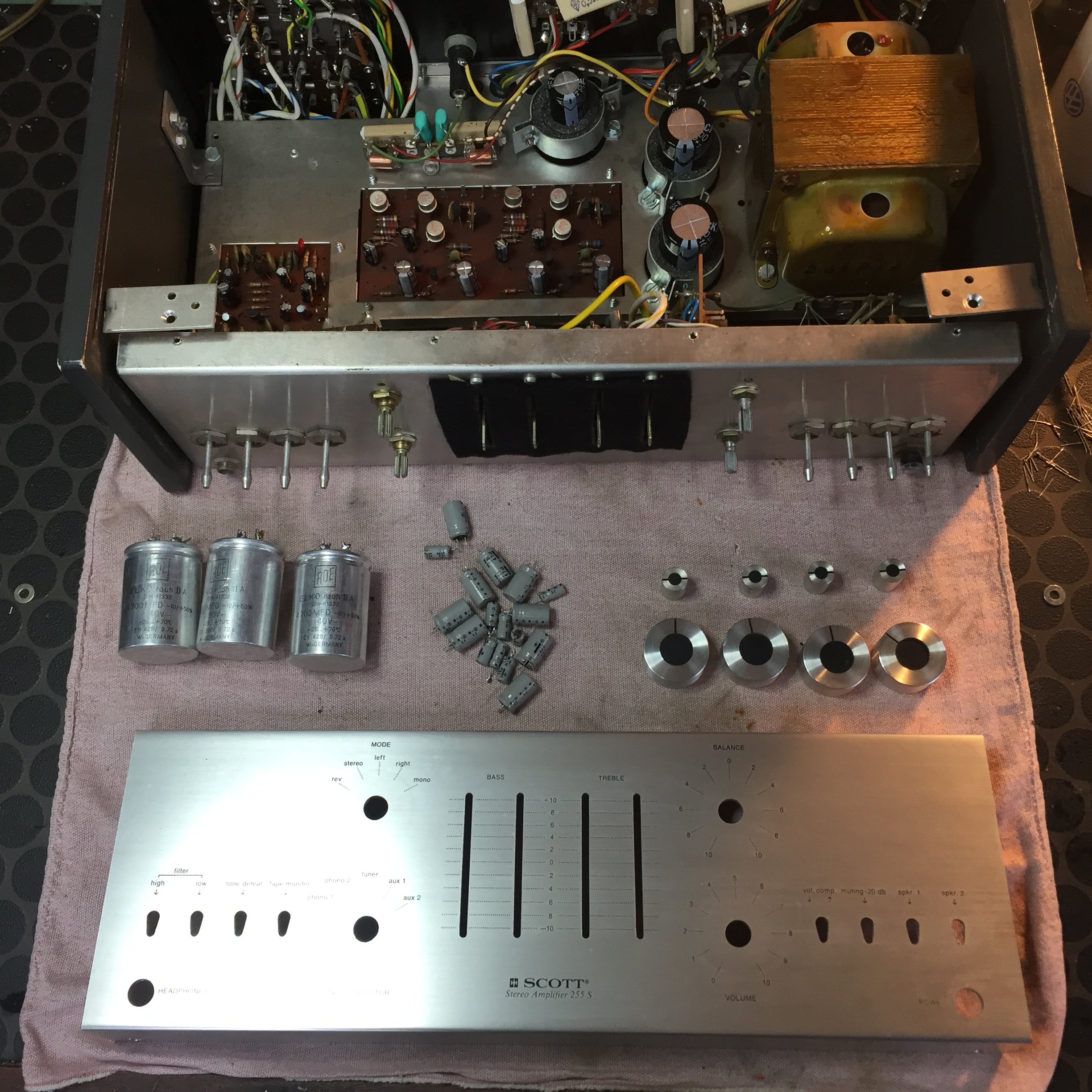

démontage et gros nettoyage façade et boutons
(on y voit une partie des condensateurs changés)






Vérification et reprise de quelques soudures, réglage des courants de repos, et c'est reparti!!! Il sonne plutôt bien avec du grave à bas volume, chouette.

Et voilà, un de plus en moins....
Dernière édition: 28 Mar 2018 18:54 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli HH SCOTT 255S 04 Fév 2018 00:09 #2

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Fou des platines
  • Messages : 985
  • Remerciements reçus 20
  • Points : 1024
  • Karma: 5
  • Médaille en chocolat
Une bonne bouille ce Scott
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli HH SCOTT 255S 04 Fév 2018 07:16 #3

  • balooh
  • Portrait de balooh
  • Hors Ligne
  • Fou des platines
  • Messages : 759
  • Remerciements reçus 9
  • Points : 830
  • Karma: 2
J'ai toujours aimé sa tronche à celui-là.

Tu l'as fait chanter ? Sur quoi ?
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli HH SCOTT 255S 04 Fév 2018 11:14 #4

  • Ramutch
  • Portrait de Ramutch
  • Hors Ligne
  • Passionné
  • Messages : 423
  • Remerciements reçus 3
  • Points : 458
  • Karma: 2
On ne présente plus le 255S, c'est de loin mon préféré dans la gamme Scott à transistors, il me reste deux exemplaires en bon état, mais avec des différences

La partie préam est de très bonne qualité ainsi que la carte RIAA, excellent pour faire chanter les vieux vinyles

Ram
Dernière édition: 04 Fév 2018 11:15 par Ramutch.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli HH SCOTT 255S 04 Fév 2018 13:51 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 3202
  • Remerciements reçus 63
  • Points : 40078
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
balooh écrit:
J'ai toujours aimé sa tronche à celui-là.

Tu l'as fait chanter ? Sur quoi ?

Sur des petites enceintes DUAL qui ont un bon rendement, donc pas un test trop difficile :mrgreen: . Mais ce n'est pas non plu un gros ampli puissant.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli HH SCOTT 255S 04 Fév 2018 17:24 #6

  • balooh
  • Portrait de balooh
  • Hors Ligne
  • Fou des platines
  • Messages : 759
  • Remerciements reçus 9
  • Points : 830
  • Karma: 2
A t-il le coté rond des américain lui aussi ?
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli HH Scott 255S 04 Fév 2018 18:08 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 3202
  • Remerciements reçus 63
  • Points : 40078
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je n'ai pas remarqué cela, je l'ai plutôt trouvé complet et avec un peu de pêche. (toujours relatif pour ces 30watt d'une écoute sur des petites enceintes)
