... :mdr:
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 25 Sep 2019 22:24 #20

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
C esr ce que m a dit ma femme aussi *ttg>
je posterai demain des photos precises
Changement condo oui bien sur si ça vaut le coup j attend la lampe pour l instant ef86
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 26 Sep 2019 23:43 #21

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
j ai reçu la lampe ef86 remise en place de l ancienne défectueuse
apres remise en marche progressive le bruit bzz de 50htz disparait apres 10mn et stop net seul un leger soufle s entand dans les hp
les condos reprennent progressivement leur fonction
le mieux seraient de les changers mais vu le prix de chacun je me demande si cela vaut la peine au regard de cet ampli
listes plus important
condo sic safco 50uf 350 v x2
sic safco 50uf 550 v x7
sic safco 50uf 385v x2
tube
el 34 x2
12ax7 x2
12au7 x1
ef86 x2
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 27 Sep 2019 09:48 #22

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77807
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,
Je pense que ça vaut le coup pour le plaisir. Ou pour un essai de système mono, ou pour chercher la paire..
Pour le coût des condo de +/- 500v, il ne faut pas se casser la tête avec des condo gold-truc-argent-plasma-super HDG, faut mettre du simple.

les premiers liens que j'ai trouvé (il y a peut-être mieux) :

en 400v : www.ebay.fr/itm/400V-47uF-High-Frequency...YhH3p8WLFp8j_9LQrovQ

en 600v : www.ebay.fr/itm/Axial-Electrolytic-Capac...LbMMzijbTHRvhIbBxtHA

Peux-tu refaire quelques photo?
On a l'impression que le chassis a été repeint au pinceau, non? Si la peinture part au WhiteSpirit (ou autre produit), tu auras peut-être une marque ou un logo en dessous?
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 27 Sep 2019 19:33 #23

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
Merci pour le lien c est classe Il y en a pour une quarantaine d'euros de condos

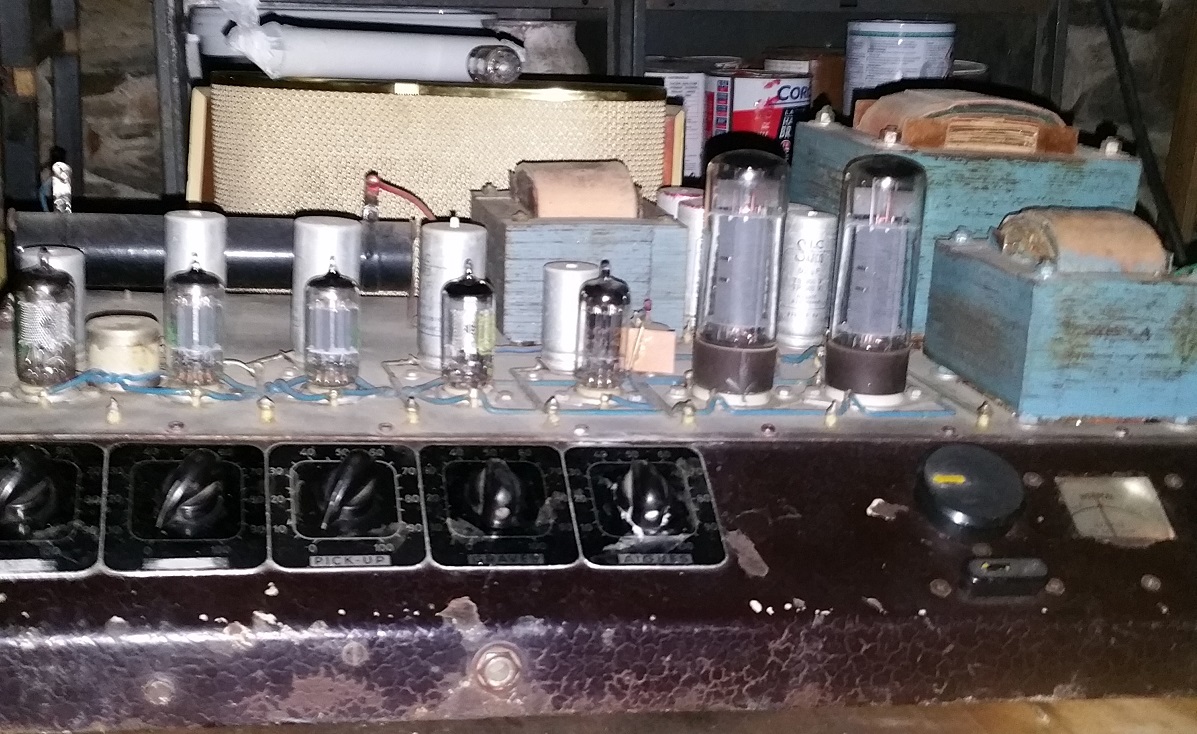

Je ne pense pas qu il a été repeint sur les photos qui suivent on voit que la peinture est en craquelé , mais bien épaisse
Je l'ai écouté aujourd’hui hui et après une heure de chauffe il commence a chanter un peu mieux , seul le potard aigu est capricieux et crachouille un peu
Le son est de plus en plus net et précis sans être bon ni mauvais pour l'atelier ça va être parfait , maintenant c'est comment l'utiliser
Un seul hp ou deux et quelles entrées choisir, rien n'est indiqué tout est effacé ??? j attend vos avis voici le roman photo



























Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 27 Sep 2019 19:40 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 27 Sep 2019 19:41 #24

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77807
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Pour le combien de HP, je dirai un seul en 8ohm, mais faut trouver la bonne sortie 8ohm... faut appeler les spécialistes des transfo de sortie pour te guider dans les mesures.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 27 Sep 2019 19:46 #25

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77807
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Toscan écrit:



[/attachment]

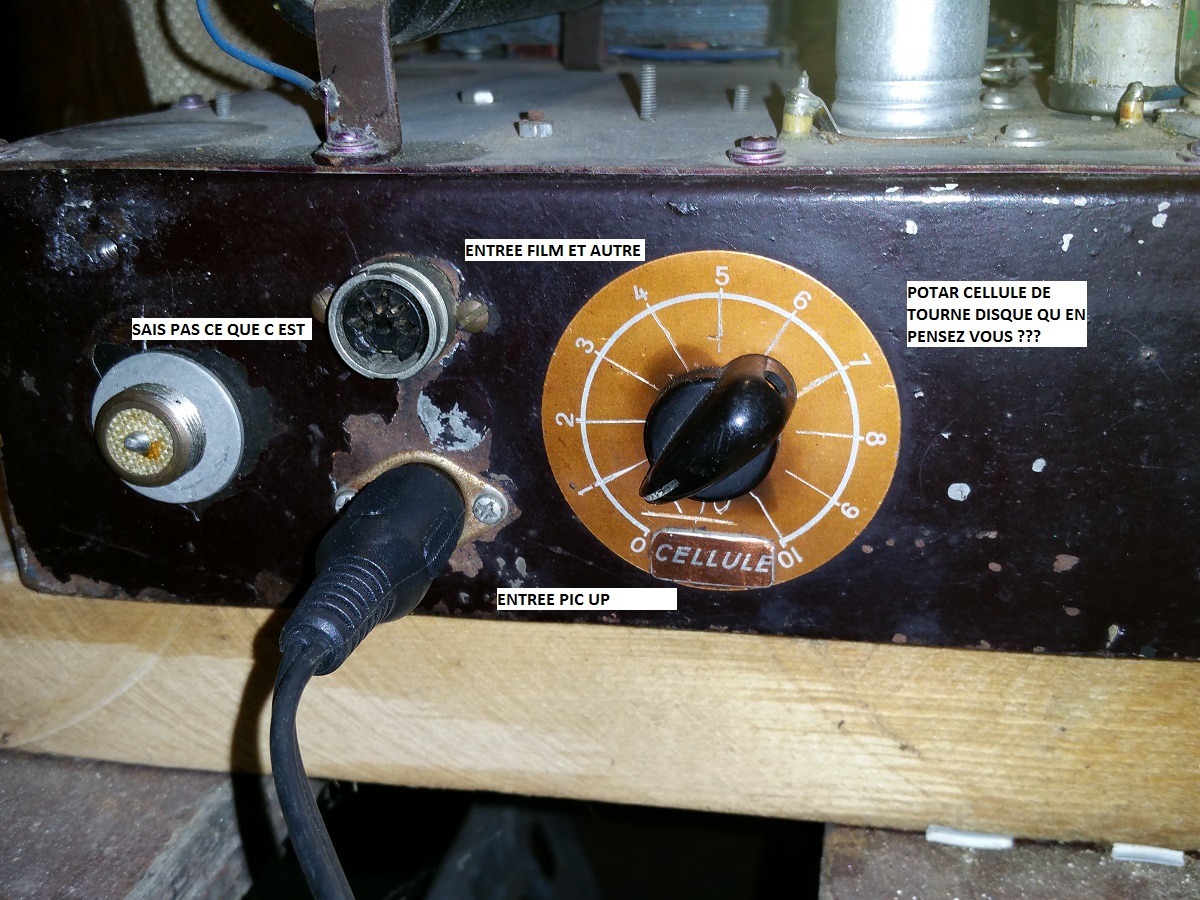

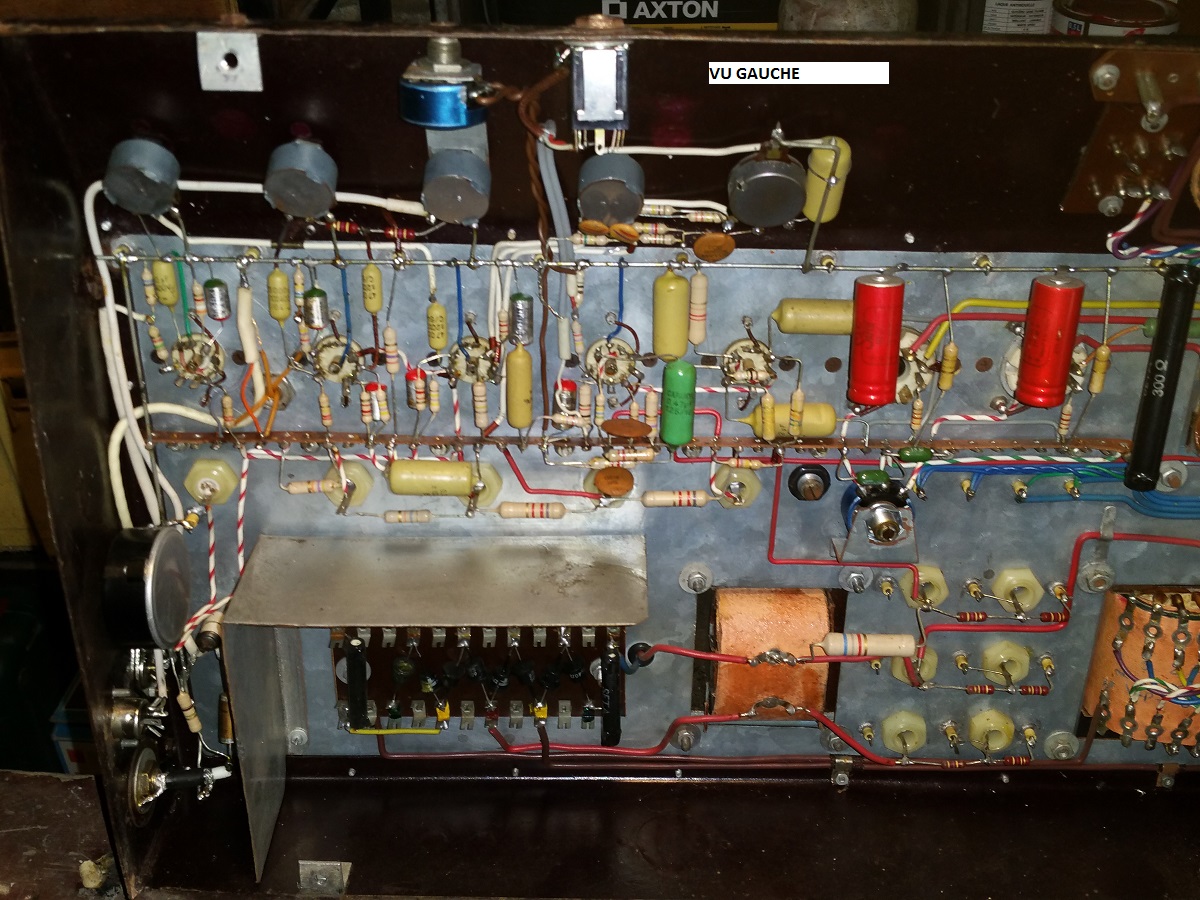

A gauche c'est une prise micro, à l'ancienne, ou sinon une autre entrée, un CD pas exemple...

Le CELLULE : c'est la cellule de lecture du son sur la bande du film de cinéma ;)

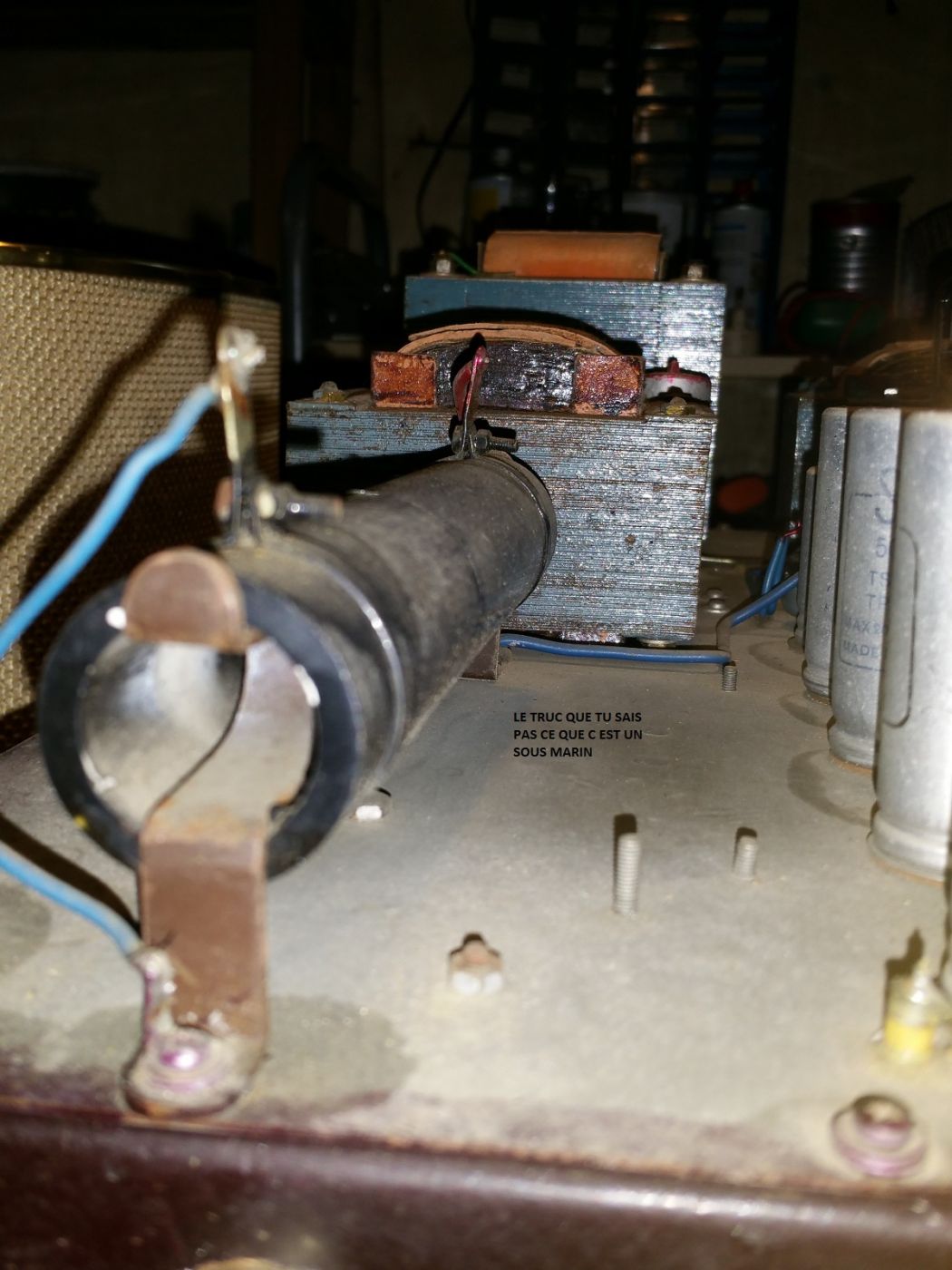

Photo suivante, le gros cylindre noir : C'est une résistance bobinée. Et vus la taille, c'est une résistance de puissance.
Dernière édition: 28 Sep 2019 22:13 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 27 Sep 2019 19:47 #26

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77807
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Toscan écrit:



[/attachment]

Ce sont des Diodes de puissance... sans doute des ponts de diode pour le redressement d'une des alimentations (?)
Dernière édition: 28 Sep 2019 22:14 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 28 Sep 2019 15:18 #27

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 525
  • Karma: 0
Pour ma part, je n’achèterai JAMAIS ce genre de condos sur EBAy....

Ça coûte pas beaucoup plus cher dans une marque reconnue chez un fournisseur qui l’est tout autant...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 28 Sep 2019 22:08 #28

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
Merci pour tous ces retours
une idee pour le reglage du bias j aimerais commencer par cela
a part un legers souffle dans les hp le son est de mieux en mieux c est étonnant
Le son tube par excellence chaud et suave
Je pense qu en reglant le courant de repos ce souffle devrait s attenuer
lorsque je monte les aigues le souffle augmente le soucis pourrait venir du potard et des soudures de celui ci
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 28 Sep 2019 22:15 #29

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
Diamaguene écrit:
Pour ma part, je n’achèterai JAMAIS ce genre de condos sur EBAy....

Ça coûte pas beaucoup plus cher dans une marque reconnue chez un fournisseur qui l’est tout autant...

Si tu as des pistes je suis preneur
Le lien de Ben est je pense un bon compromis et je n ai aucun appriori sur les produits qui viennent du coté chine ou asiatique puisque que tout est quasiment fabriqué la bas helas bien helas ....
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 28 Sep 2019 22:20 #30

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77807
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
les liens c'étaient des d'exemples de prix bas.
Mais comme Diamaguene je prends mes condo ailleurs (chez RS-online pour ma part)
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 29 Sep 2019 11:01 #31

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
Rs line c est bien mais je trouve pas de condo superieur a 450 v pour 47uf
Chez mouser j ai trouvé mais c est 21 euros la livraison donc trop cher
En 550 v ou 600v y a pas grand choix
les condos sont indiqués en 500 a 550 v des 500 v devraient être suffisant
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 29 Sep 2019 11:59 #32

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77807
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Il serait intéressant de faire le schéma de cablage, pour voir ce qu'il faut garder ou pas.
Càd, je trouve que j,ampli est très chargé pour un simple mono, et je pense qu'il y a des fonctions en plus (ou en trop), qui pourrait être viré, et donc simplifier les choses à refaire/restaurer.
Ce qui me fait dire ça : je me demande à quoi sert la grosse résistance bobinée? Garder l'entrée variable - cellule? .... *;:>;
Je dis ça, mais je ne suis pas du tout "connaisseur" en schéma à tube, je peux me gourer...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 29 Sep 2019 14:36 #33

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Oui, première chose à faire : relever le schéma complet de l'ampli.
Ensuite ici ou sur d'autres forums, en postant le relevé, je suis sur que certains vont trouver un schéma équivalent et peut-être même le moyen de l'améliorer.

Vu l'age, tu arriveras sûrement à 50€ de composants à changer chez Mouser et le port est gratuit.

L’investissement sera supérieur à l'achat, mais est-ce un point important ?
Si tu ne veux pas investir, faut le revendre.
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 29 Sep 2019 20:12 #34

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat

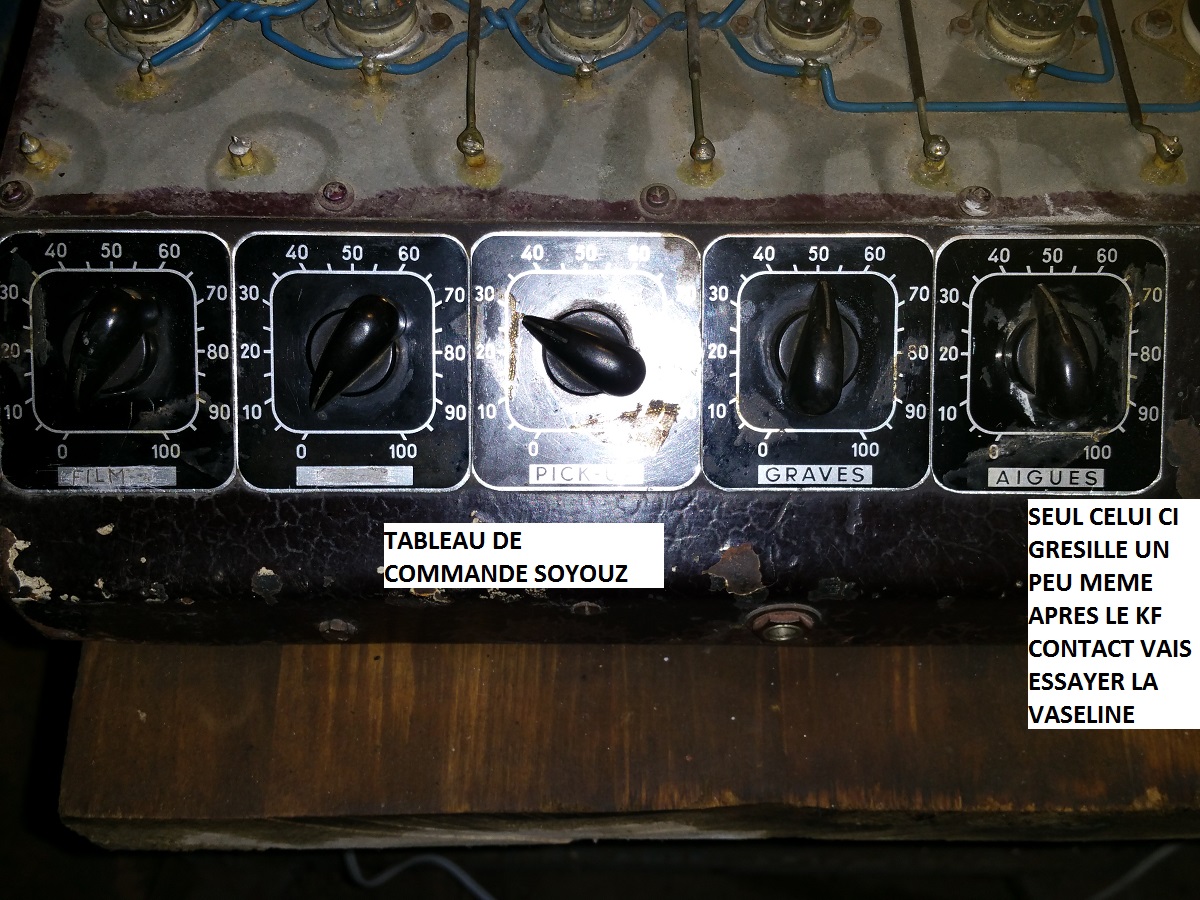

J'ai démonté les potards quasi tous pour les nettoyer a fond
Sous les écrous il est indiqué DYNA peut être une piste.
ils étaient vraiment très encrassés pleins de poussiere et de résidus gras
J'ai tout remonté et j ai réussi a brancher un walkcd de marque JAPAN CROWN en sortie out via l entrée din
le nettoyage a fait l effet d une bombe
cet ampli est très très puissant
On ne peut avec la petite enceinte branchée une grundig 15 watt, monter le son a plus de 10, au dessus ça s'ature.
Le souffle a disparu en ecoute cd
En écoute vinyle le souffle est maintenant très raisonnable
Apres 2h de chauffe l'écoute est de plus en plus précise et agréable.
Cet ampli est pas mal du tout finalement.
Je vais tester les condos avec mon testeur de composant en les dessoudant un par un pour ne changer que ce qu il faut changer
Pour un relevé schéma y a t il une methode ?
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 29 Sep 2019 21:35 #35

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77807
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Des bonnes nouvelles :ok:
Assures-toi bien, je ne sais pas comment :? , d'être sur la sortie 8ohms.

Toscan écrit:
Je vais tester les condos avec mon testeur de composant en les dessoudant un par un pour ne changer que ce qu il faut changer
Pour un relevé schéma y a t il une methode ?


Une méthode il y a peut-être, mais je ne connais pas.
Si c'était moi, je partirai d'un schéma d'un ampli mono d'EL34 comme base pour refaire le schéma, donc avec l'implantation de cet autre plan pour redessiner celui-ci... plan d'un Bouyer, d'un Jason, ou peut-être d'un Merlaud-cibot, ou...
L'administrateur a désactivé l'accès en écriture pour le public.

Ampli sono cinéma EL34 29 Sep 2019 22:12 #36

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 21
  • Points : 1023
  • Karma: 0
  • Médaille en chocolat
A l aveugle ....pour l'instant j ai branché l enceinte a ou sa sonne le mieux sur l entrée indépendante fiche rouge et noire
Lorsque l'ampli est froid il sonne comme une casserole mais aprés 10 minutes c est tout bon
Je pense que le futur changement des condos sera indispensables pour lui redonner une deuxième jeunesse.
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 29 Sep 2019 22:13 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.
Modérateurs: JGN
Temps de génération de la page : 0.146 secondes

Messages non lus

Plus de sujets »

Console de débogage Joomla!

Session

Profil d'information

Occupation de la mémoire

Requêtes de base de données
