Veuillez indiquer le modèle de votre platine Dual à galet dans le titre de votre sujet.

SUJET : [1214] Fabriquer un socle bois pour ma Dual 1214

[1214] Fabriquer un socle bois pour ma Dual 1214 02 Juil 2017 10:40 #73

  • Eric2222
  • Portrait de Eric2222
  • Hors Ligne
  • Membre actif
  • Messages : 195
  • Remerciements reçus 1
  • Points : 211
  • Karma: 0
Oui c'est çà sauf que parfois en séquence auto le stylet tombe à droite au début du vinyle.
Est-ce que tu crois qu'il faudrait faire un nouveau sujet pour cela pour ceux qui vont chercher des infos sur se genre de chose ?
Et un pour le start manuel et un autre sur les réglages complet du bras et lubrification ?
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 02 Juil 2017 21:17 #74

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4604
  • Remerciements reçus 69
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
Tu ne m'a pas dis si tu comprenais la langue de Byron ....
Je déplacerai dans un nouveau sujet ... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 02 Juil 2017 23:03 #75

  • Eric2222
  • Portrait de Eric2222
  • Hors Ligne
  • Membre actif
  • Messages : 195
  • Remerciements reçus 1
  • Points : 211
  • Karma: 0
Je comprend mais pas tout tout.
En tout cas cette après-midi j'ai fait un réglage de l'horizontalité du bras avec la vis qui se trouve sur le support devant le support du bras et j'ai pu mettre le bras bien à l'horizontale. J'ai l'impression que maintenant le bras tombe bien droit. Par contre pour le démarrage manuel toujours pas bon.
En fait je pense que le switch d'allumage du moteur ne se met pas en route. On dirait que la tringlerie n'arrive pas à actionner le switch, pas assez de force.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 07:02 #76

  • Eric2222
  • Portrait de Eric2222
  • Hors Ligne
  • Membre actif
  • Messages : 195
  • Remerciements reçus 1
  • Points : 211
  • Karma: 0
Alors voilà en photo ce que j'ai fait.

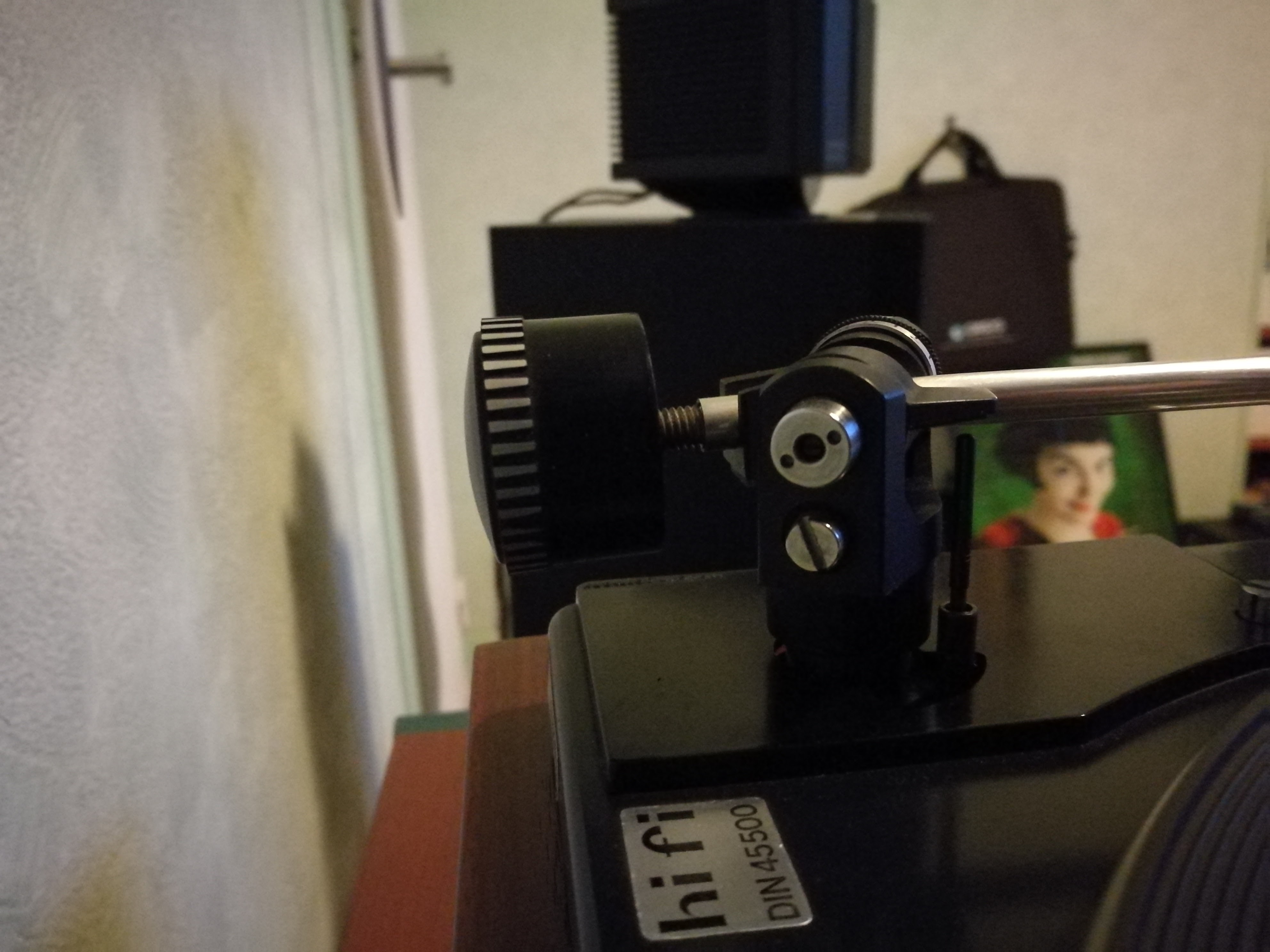

J'ai déserrer un peu la vis du balancier du bras pour retrouver un peu de mouvement (sur la photo la vis à tête plate):

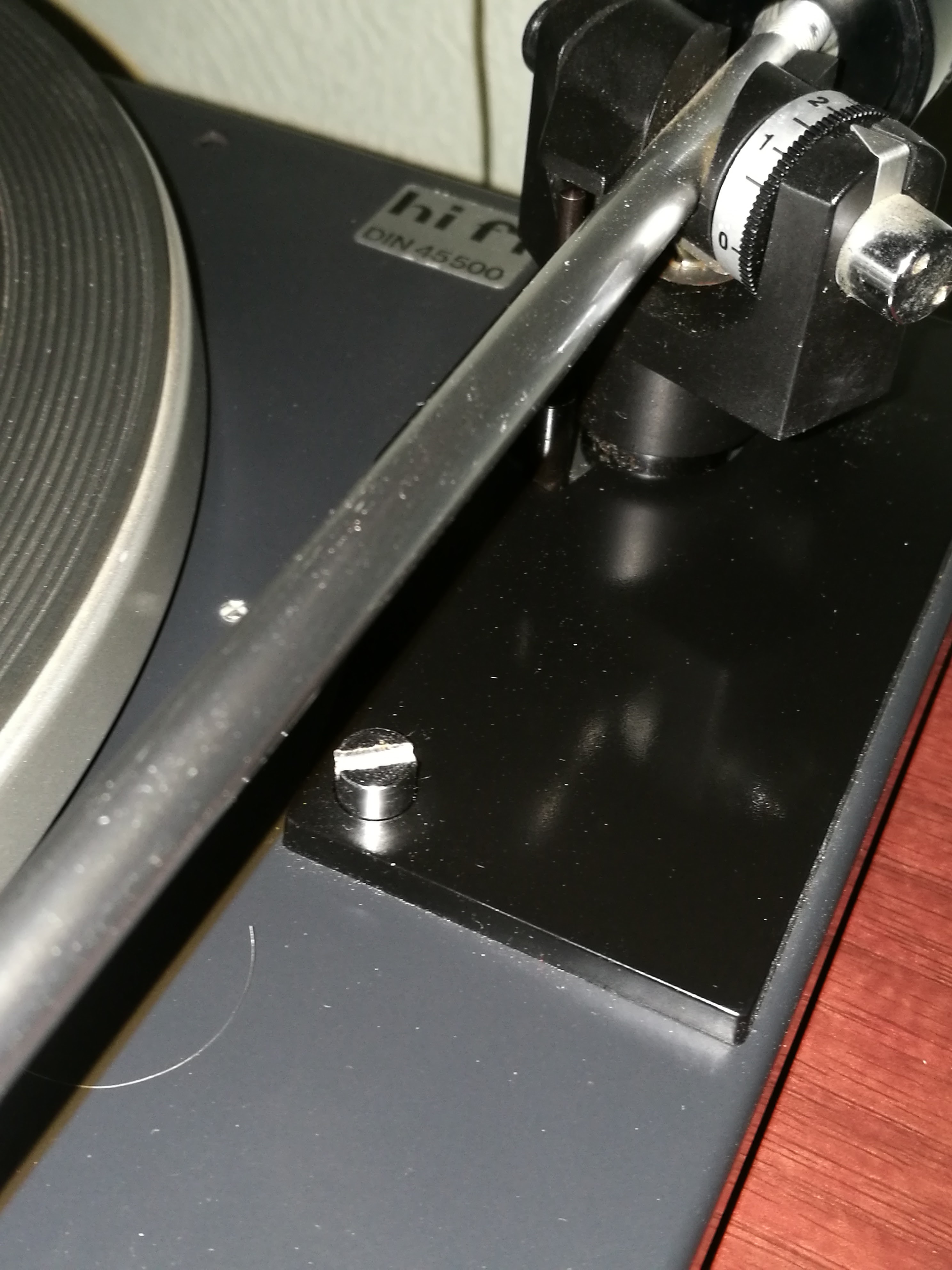

Puis j'ai levé mon bras avec le levier et j'ai réglé l'horizontale du bras avec un petit mètre et j'ai joué avec la vis (à tête plate) que l'on vois sur la platine devant le support du bras.




Maintenant le bras tombe vraiment bien droit j'ai l'impression. Pour un cycle auto le bras se lève bien du repose bras et tombe parfaitement.
Par contre lorsque je veux essayer en manuel , étant donné que j'ai touché la vis cité tout à l'heure et bien le bras ne se lève pas je dois le soulever à la main et lorsque je ramène le bras vers le plateau j'entend bien la tringlerie travailler mais le clic du switch de démarrage du moteur ne s'actionne pas.
En tout cas en auto j'ai l'impression qu'elle est maintenant bien réglé, enfin je pense.
Dernière édition: 03 Juil 2017 07:04 par Eric2222.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 11:34 #77

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4604
  • Remerciements reçus 69
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
Quel casse tête.
Habituellement, le plus difficile c'est de régler l'automatisme.

1/ le bras ne se lève pas avec le lift ?
-> voir par en dessous de la platine quand tu manipules le lift pour voir le réglage à modifier (toujours section tonearm lift du service manuel).
Tu approches du but.

2/ le switch de départ moteur.
Je me souviens qu'au début tu as avais soudé quelque chose sur cette partie, non ?
Faudrait reprendre de ce côté.
Ou il faut regarder par en dessous quand tu déplaces le bras pourquoi (en manuel) cela n'engage pas le switch.

Les deux problèmes semblent (hypothèse) liés à un problème de hauteur du bras ... non ?
Le lift ne semble pas agir car le bras est déjà en position haute, et le switch n'est pas engagé car la tringlerie du bras n'est pas actionnée en direction du switch.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 13:49 #78

  • Eric2222
  • Portrait de Eric2222
  • Hors Ligne
  • Membre actif
  • Messages : 195
  • Remerciements reçus 1
  • Points : 211
  • Karma: 0
Le bras lève bien en mode auto.
Mais comme j'ai régler l'horizontale du bras avec la vis en mode manuel il ne lève plus assez haut.
Un coup de tourne vis et il pourrais lever plus haut en manuel.

Pour le mode manuel la tringlerie n'a pas assez de force pour actionner le switch du moteur.
En mode auto c'est nickel.
Dernière édition: 03 Juil 2017 13:50 par Eric2222.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 13:58 #79

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4604
  • Remerciements reçus 69
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
et pour le switch, t'est certain que ça n'a rien à voir avec la soudure que tu avais fait ?
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 15:23 #80

  • Eric2222
  • Portrait de Eric2222
  • Hors Ligne
  • Membre actif
  • Messages : 195
  • Remerciements reçus 1
  • Points : 211
  • Karma: 0
Oui pas de soucis tout est comme d'origine.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 15:32 #81

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4604
  • Remerciements reçus 69
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
OK
tu dis que le bras n'a pas assez de force pour actionner le switch:
- soit le switch est trop dur (graissage ?)
- soit le levier du bras n'est pas assez libre (vis/graissage/huilage) -> si tu est certain que le levier se place correctement.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 15:48 #82

  • Eric2222
  • Portrait de Eric2222
  • Hors Ligne
  • Membre actif
  • Messages : 195
  • Remerciements reçus 1
  • Points : 211
  • Karma: 0
J'entends bien la tringlerie qui s'actionne mais çà ne suffit pas pour actionner le switch.
En mode Auto aucun problème.
Le levier du bras, tu parle de celui qui permet de lever le bras ?
Dernière édition: 03 Juil 2017 15:49 par Eric2222.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 16:01 #83

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 4604
  • Remerciements reçus 69
  • Points : 1259
  • Karma: 7
  • Médaille en chocolat
Non je parle d'un levier, une tringle.

Si ça passe en auto, c'est qu'en manuel il y a un mauvais réglage/positionnement d'un levier/tringle entre le bras et le switch.
Ou alors quelque chose d'autre qui gène et qui ne gène pas quand la main cam a fait sa révolution.

Pour en être certain, tu regardes en dessous en lançant un cycle auto puis en manuel, tu dois voir ce qui n'est pas actionné correctement ou bloque.
L'administrateur a désactivé l'accès en écriture pour le public.

[1214] Fabriquer un socle bois pour ma Dual 1214 03 Juil 2017 22:57 #84

  • Eric2222
  • Portrait de Eric2222
  • Hors Ligne
  • Membre actif
  • Messages : 195
  • Remerciements reçus 1
  • Points : 211
  • Karma: 0
Marche manuel ok.
Ca venait du switch qui etait dans une mauvaise position.
Par contre mon bras et bien c pas terrible il a trop de jeu et j'arrive pas a serrer.
A doite la ou il y a les graduation c'est un pas a gauche, donc pour l'autre cote je pensais que c'etait pareil mais ca marche pas. Je n'arrive pas a enlever le jeu.
Une astuce pour serrer tout ca ?
L'administrateur a désactivé l'accès en écriture pour le public.
