SUJET : [PW 191] Elac PW 191 (électrophone Thorens Duetto)

[PW 191] Elac PW 191 (électrophone Thorens Duetto) 29 Déc 2016 14:45 #1

  • kalou66
  • Portrait de kalou66
  • Hors Ligne
  • Petit nouveau
  • Messages : 7
  • Points : 8
  • Karma: 0
Je possède une Thorens Duetto depuis ce matin mais le plateau semble bloqué et le système de démarrage (start) ne fonctionne pas . j'entends malgré tout un son de moteur tournant. pourriez vous éclairer mes lanternes et voir si la réparation est possible ? je ne connais pas l'année mais il semble des 70' ? je vous joins des photos.
ou puis je trouver également un manuel d'utilisation ? je n'ai pas trouvé grand chose sur la toile... ,;,(
Vous n'avez pas la permission d'accéder à cette page !


Vous n'avez pas la permission d'accéder à cette page !


Vous n'avez pas la permission d'accéder à cette page !



merci d'avance de vos lumières !
Dernière édition: 21 Mai 2017 11:04 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Elac PW 191 (électrophone Thorens Duetto) 29 Déc 2016 14:54 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Il s'agit donc d'un électrophone avec une platine Elac PW (plattenwechsler) 191 rebadgée par thorens.
C'était une pratique courante dans les années 60/70, certaines marques se fournissaient chez les concurrents pour certaines gammes de produits.
Dans cette gamme de platine, c'est un très bon modèle.

Pour la panne, il faut commencer par libérer le galet (sélecteur de vitesse sur "0"), et enlever le plateau, pour regarder l'état (et la présence) du galet.
Le plateau est maintenu par un circlip qu'il faut oter (attention de ne pas le perdre ou de le prendre dans la figure).

@+
Dernière édition: 30 Déc 2016 14:01 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Elac PW 191 (électrophone Thorens Duetto) 29 Déc 2016 15:32 #3

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
A vérifier, mais je crois que cette série qui remplace les PW 9 et PW 90 est sortie en 1961 ou en 1962 et a été fabriquée de longues années.

C'est le modèle le plus élaboré des petits châssis qui comprends les platines suivantes:
- PW 16
- PW 160
- PW 161
- PW 191
L'administrateur a désactivé l'accès en écriture pour le public.

Elac PW 191 (électrophone Thorens Duetto) 29 Déc 2016 20:04 #4

  • kalou66
  • Portrait de kalou66
  • Hors Ligne
  • Petit nouveau
  • Messages : 7
  • Points : 8
  • Karma: 0
merci beaucoup pour votre réactivité.

voilà ou j'en suis de mon diagnostic primaire:

impossible de mettre le sélecteur sur 0. je ne peux le basculer que sur 16 ou 33.

J'ai enlevé le circlips mais le plateau ne s'enlève pas (surement parce que je ne suis pas sur 0)

je réessaie demain matin avec vos instructions et plus de temps pour étudier la chose plus en détail.

il n'y a rien de spécifié sur le châssis pour identifier ce modèle, vu le design du bras et cellule , est ce vraiment un modèle des années 60 ?

sinon avez vous des indications d'utilisation des "ustensiles" pour les 45 tours en piles et quel est donc le "stylet métallique " sur ma photo à gauche ?

bonne soirée
L'administrateur a désactivé l'accès en écriture pour le public.

Elac PW 191 (électrophone Thorens Duetto) 30 Déc 2016 04:33 #5

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Je rentre d'une soirée arrosée, j'espère donc être compréhensible et à la fois j'espère comprendre tes questions.

- si tu parles du cylindre blanc à gauche sur ta photo, c'est un axe chargeur pour 45 tours: un spindle.

- tu dois en avoir un autre qui ressemble à une tige, c'est un spindle 33t.

- je reponds sur gsm donc pas top pour les photos.

- ta platine est un changeur.
Avec le petit axe (celui en place) tu peux lire un disque.
Avec les spindles tu peux en lire plusieurs en mode auto en les empilant.
Combien ? ... je ne sais pas, il faut regarder sur le manuel (il faut le trouver).

- à mon avis au minimum 6 disques, mais peut être plus (10 max en général).

- si le sélecteur ne bouge pas, et donc que tu n'arrives pas â retirer le plateau, c'est que le galet est présent, mais est plaqué contre l'intérieur du plateau (à cause de la vitesse engagée).

- si ça fait longtemps que c'est comme ça, le galet risque d'êtte marqué.

- difficile d'intervenir à distance.
Je te conseillerai de démonter le châssis de la platine (séparer la platine de la valise ampli) afin d'accéder à la tringlerie sous le sélecteur de vitesse pour voir ce qui bloque et pour le libérer.
Ensuite démontage du plateau et inspection du galet.

- oui. c'est un design des 60's.
cette série ayant été produite durant plusieurs années, l'électrophone ne date peut être pas de 1961, mais ce n'est absolument pas un modèle des 70's.
C'est un gage de qualité dans le cas de ce matériel.

Demain sur pc, j'essaierai de trouver plus d'info.

PS: Elac est une marque aussi prestigieuse que thorens.
Dans cette gamme c'est du bon materiel.

@+
Dernière édition: 30 Déc 2016 14:03 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: kalou66

Elac PW 191 (électrophone Thorens Duetto) 30 Déc 2016 14:13 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Donc, à gauche c'est le spindle 33T et à droite, le spindle 45T.

Je regarde pour trouver plus d'infos sur cette elac.

Habituellement, le modèle est indiqué sous le bras sur ce châssis, mais celle ci est débadgée.

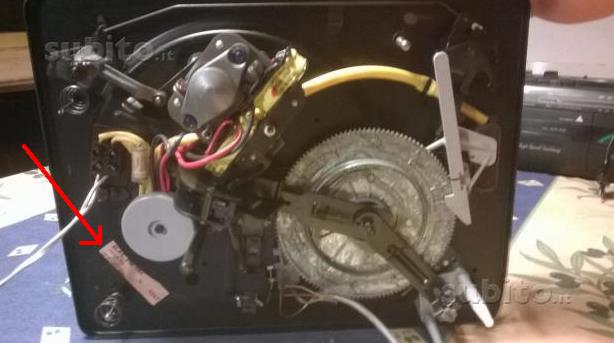

Il doit y avoir une étiquette avec la ref et la marque sous le châssis, visible qu'une fois démonté.








Manuel d'utilisation de la PW 160: idler-drive.com/index.php/documentation/file/18-elac-pw-160

Tu devrais pouvoir utiliser ce manuel pour ta PW 191, les deux modèles sont assez proches.

EDIT: je viens de mettre en ligne un document sur la PW 191: idler-drive.com/index.php/documentation/...9-elac-pw-161-pw-191

Un lien pour les stylets: shop.euras.com/geraetesuche_ma.php?g7=3118508N&modselect=351786
faire une recherche avec les refs pour comparer les prix.

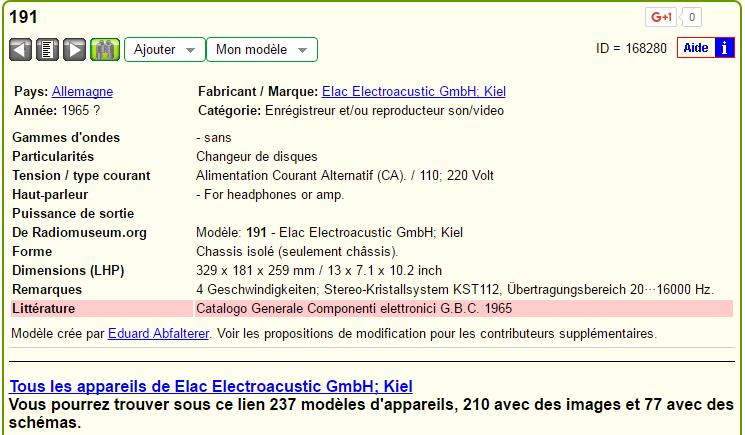

Le modèle 191 apparait déjà dans le cata logue de 1965:

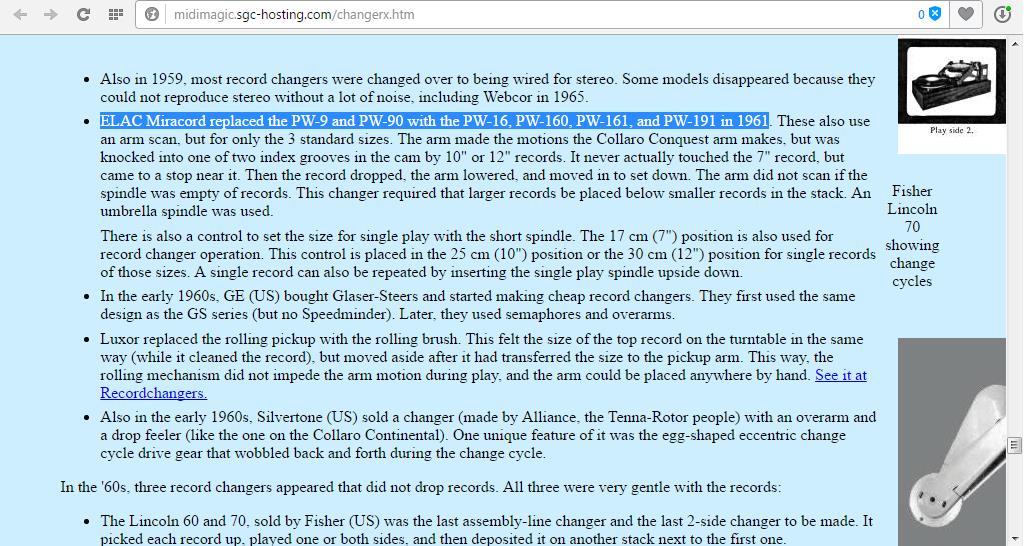

Mais il est bien sorti en 1961:



... ;)
Dernière édition: 30 Déc 2016 15:37 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: kalou66

Elac PW 191 (électrophone Thorens Duetto) 31 Déc 2016 11:45 #7

  • kalou66
  • Portrait de kalou66
  • Hors Ligne
  • Petit nouveau
  • Messages : 7
  • Points : 8
  • Karma: 0
Bonjour,

j'espère avoir le temps de démonter rapidement mais c'est la préparation du réveillon aujourd'hui je pense un peu comme tous le monde !

faut il dévisser la partie connectique au dos pour enlever le plateau ? Je n'ose forcer...

Je regarde plus précisément dès que je peux et reviendrai vers vous pour cibler le problème avec photo a l'appui au cas ou.

Encore un grand merci encore pour vos précieuses réponses et documents !

Bon réveillon si on ne se reparle pas aujourd'hui

Kalou
L'administrateur a désactivé l'accès en écriture pour le public.

Elac PW 191 (électrophone Thorens Duetto) 31 Déc 2016 14:00 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
J'ai modifié l'accès aux document, dis moi si c'est ok. (le site est nouveau, certains réglages sont à améliorer).

Pour démonter le plateau sans risquer d'abimer la platine, il faut la séparer du bloc ampli afin de débloquer le sélecteur.
Si une vitesse est engagée, le plateau est bloqué par le galet, donc il y a un risque d'abimer le galet et son système de retenue.
Il faut voir par en dessous du châssis ce qui bloque le sélecteur.

Il est fort possible aussi que le plateau ne tourne pas à cause de la graisse figée (il faudra nettoyer, par le dessous aussi), peut être idem pour le sélecteur.

Je ne connais pas cette platine, mais je pense que pour la séparer de l'ampli, tu trouveras des vis de fixation sur le dessus du châssis, ensuite, soit tu as la place pour travailler sur le dessous, soit il faudra déconnecter certains câbles reliant la platine à l'ampli.

Et oui, d'autres photos aideront pour te guider, je n'ai jamais eu cette platine entre les mains ... @+
Dernière édition: 31 Déc 2016 14:03 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: kalou66

Elac PW 191 (électrophone Thorens Duetto) 02 Jan 2017 12:35 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82093
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oui les plateaux sont parfois collé par la graisse figée....

Dans ce cas, il faut mettre qqs goutes de dégrippant toutes les 2h, j'usqu'à ce que cela vienne.
Il faudra soulever en tournant le plateau, car cela évite au galet d'être vrillé (puisqu'il est enclenché).
Il peut aussi, être bien, de se faire aider, deux mains qui soulève le plateau tout en le tournant, et une autre main qui tapote doucement sur l'axe central avec un morceau bois (éviter le marteau).

Bonne bricole
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: kalou66

[PW 191] Elac PW 191 (électrophone Thorens Duetto) 02 Jan 2017 12:58 #10

  • kalou66
  • Portrait de kalou66
  • Hors Ligne
  • Petit nouveau
  • Messages : 7
  • Points : 8
  • Karma: 0
oui ça fonctionne tes liens super

merci je regarde
Dernière édition: 21 Mai 2017 11:08 par User578.
