Veuillez indiquer le modèle de votre platine Lenco à galet dans le titre de votre sujet.

SUJET : Lenco 75 sur socle en Hêtre et bras Karmadon.

Lenco 75 sur socle en Hêtre et bras Karmadon. 14 Mar 2020 22:53 #55

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
J'ai encore le moule.
L'idéal serait de trouver un mec qui usine les pièces annexes.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 17 Mar 2020 00:00 #56

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15186
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Autrefois il y aurait eu Marc/Sourdingue .

(Lui qui avait fait mon faux Schroeder Reference, un bras canne à pêche , une platine DIY et un bras tangentiel sur air)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 30 Mar 2020 13:24 #57

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Salut à tous!

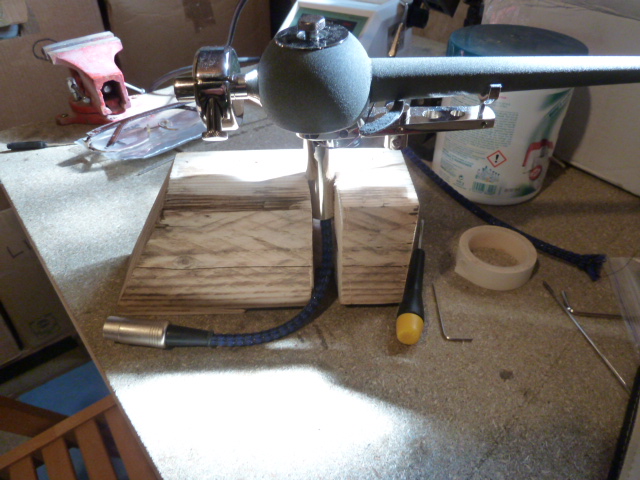

Câblage du bras!

Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 30 Mar 2020 13:52 #58

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77511
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Le câblage ne se fait plu par l'extérieur? une contrainte ?

LB.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 30 Mar 2020 16:08 #59

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Non, mais je voulais que le câble soit le moins visible possible mais que le bras puisse être facilement retirer. J'ai demandé à Sergueï de me faire spécialement un trou pour pouvoir passer le câble par l'intérieur du fût de pivot. Bien sûr du coup celui-ci devra être retiré en même temps que le bras mais ce n'est pas bien grave, il faudra juste prévoir un support pour poser le bras pendant son retrait. De toute façon , garder l'ensemble monté permet de ne pas faire courir de risques au silicone.
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 01 Avr 2020 14:25 #60

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Salut à tous.

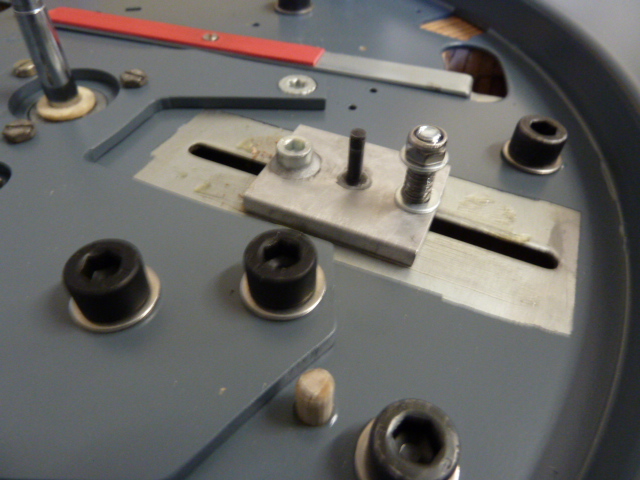

J'ai l'habitude, quand je refais des Lenco, de changer la glissière d'origine pour une de ma fabrication sans jeu. Cette fois ci, j'ai refais cetteglissère avec du profilé d'aluminium plus large, je suis passé de 20 à 30mm en gardant toujours la même épaisseur de 4mm qu'il ne faut absolument pas changer. J'ai aussi collé les vis de cette glissière ainsi que l'axe de bras de galet récupérer non plus à la colle époxie, mais au "Répare métal", plus adapté à ce genre d'usage. Je vais faire de même avec la plaque de rigidification du bras de galet!


Pascal
Dernière édition: 01 Avr 2020 14:26 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 01 Avr 2020 23:29 #61

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Salut Pascal,

Cette pièce assez biscornue en métal qui vient englober l'axe et que tu visses par dessus le châssis, tu l'as faite toi même ou c'est quelque chose qu'on peut se procurer ? ?-|
Dernière édition: 01 Avr 2020 23:29 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 01 Avr 2020 23:37 #62

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77511
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
S c'est la plaque grise qui est à gauche sur la photo, c'est un PTP.
A faire soit même ou à acheter en kit ;)
Il y a eu plusieurs versions....

www.google.com/search?q=lenco+ptp&client...QAw&biw=1612&bih=818
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 01 Avr 2020 23:51 #63

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3249
  • Remerciements reçus 57
  • Points : 15186
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
thorens.idler.vraiforum.com/t464-ca-parl...-socle-en-pierre.htm

Oubliez la commande groupée, c'était en 2012 *ttg>
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 01 Avr 2020 23:54 #64

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Salut Vincent.

C'est une pièce que j'ai imaginé pour augmenter la portée du châssis sur le socle autour du palier qui a plus de vide que de socle autour de lui, en surplombant les vides. Je la fais moi même. On la voie mieu sur les premières photos.
Pascal
Dernière édition: 01 Avr 2020 23:56 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 00:13 #65

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Salut Pascal,

J'avais remarqué sur les premières photos cette pièce étrange.
Je me suis douté que c'était de ta fabrication perso en voyant l'épaisseur du guide que tu modifie et je n'ai pas osé contredire le bleu...

C'est le boss, je veux pas d'emmerdes *ttg>

Je ne sais pas avec quoi tu découpes ça mais tu dois être sacrément équipé.
Je suis épaté ... °o)
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 00:28 #66

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77511
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oups, erreur de ma part, ce n'est pas un PDP, je suis désolé.... ?,?!/
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 01:19 #67

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
vincent écrit:
Je ne sais pas avec quoi tu découpes ça mais tu dois être sacrément équipé.

Perceuse, scie à métaux et lime électrique! :)

L'un des objectifs était de proposer des solutions à la portée de tout le monde avec un minimum d'outillage.
Pascal
Dernière édition: 02 Avr 2020 09:18 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 09:52 #68

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Ah si mon atelier était ici .. :cry:
Tiens question, toi qui utilise des cellules decca si je ne m'abuse, as tu des problèmes de "hum" quand le bras arrive vers la fin du disque ( en l’occurrence vers le moteur ) ??
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 10:04 #69

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Salut à tous.

Cela fait un moment que je me penche sur les Lenco à galet. J'ai eu l'occasion de faire un post détaillé mais pas sur ce forum que j'ai découvert plus tard en rencontrant Benjamin à Clamart.

Mon premier essais.

www.audiovintage.fr/leforum/viewtopic.php?f=88&t=42211

Le post principal sur la 75.

www.audiovintage.fr/leforum/viewtopic.php?f=88&t=43507

Un récapitulatif à la création de VAH

vintage-audio-heritage.fr/viewtopic.php?f=19&t=911

Une réalisation à partir de ma façon de faire.

www.audiovintage.fr/leforum/viewtopic.php?f=88&t=55633

Une autre

vintage-audio-heritage.fr/viewtopic.php?f=19&t=4586

La dernière.

vintage-audio-heritage.fr/viewtopic.php?f=19&t=4583

Voilà un peu de lecture pour ceux que cela intéresse en ces temps où on l'a, le temps...

Pour en revenir à la plaque de renfort.

Après la B55, sorte de répétition générale, je me suis lancé dans mon projet, sur la 75, d'application de certaines solutions très inspirées de celles de Jean Nantais, notamment la plaque boulonnée sur toute sa surface ainsi que la glissière sans jeux. Sur la B55 pas de problème, le socle entourait relativement bien le palier et une bague de renfort m'a parue suffisante. Quand j'ai eu usiné ou fait les plans d'usinage du socle pour la 75 il n'en était pas de même, seule une toute petite partie du socle longeait le palier (on le voit bien sur la première photo du post). Jean Nantais avait mis la une bague de renfort mais cela ne me paraissait pas suffisant et je trouvais que cela ruinait un peu l'idée générale de la rigidification du châssis. C'est la que l'idée d'une plaque très rigide c'est imposée avec l'idée qu'elle compense le manque d'appui sur le socle à l'endroit de tout ces vides pour le passage des différents organes de la platine, en allant prendre appui elle même sur tous les remontées possible sur le socle. C'est pour cela que je n'ai pas fait un grand vide unique sur le socle, mais au contraire des dégagements qui épousent les organes au plus juste, ce qui ne va pas sans poser de problèmes quelques fois.
Pascal
Dernière édition: 02 Avr 2020 10:15 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 10:19 #70

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
vincent écrit:
Tiens question, toi qui utilise des cellules decca si je ne m'abuse, as tu des problèmes de "hum" quand le bras arrive vers la fin du disque ( en l’occurrence vers le moteur ) ??

Je n'ai fais que des essais, je n'en ai pas à moi. Je n'ai rien remarqué mais cela ne veux rien dire, ma chaine est mal installée et j'ai des bruits parasites.

Cela dit je ne suis pas étonné, dans ce cas la solution d'une feuille de Mu métal intercalée entre le plateau et le couvre plateau devrait régler ton problème, je compte le faire moi même.
Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 18:01 #71

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0

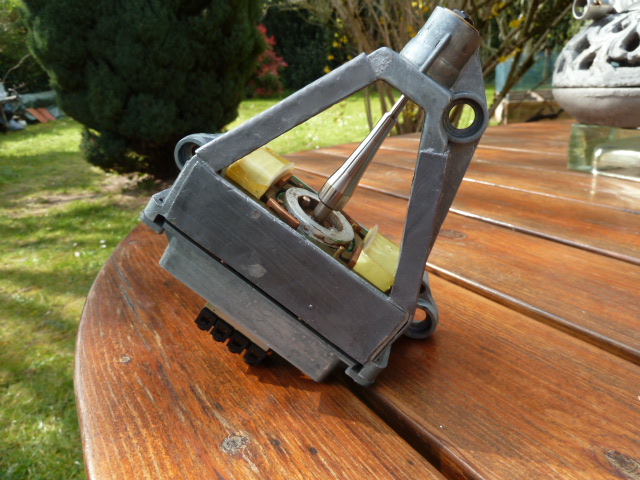

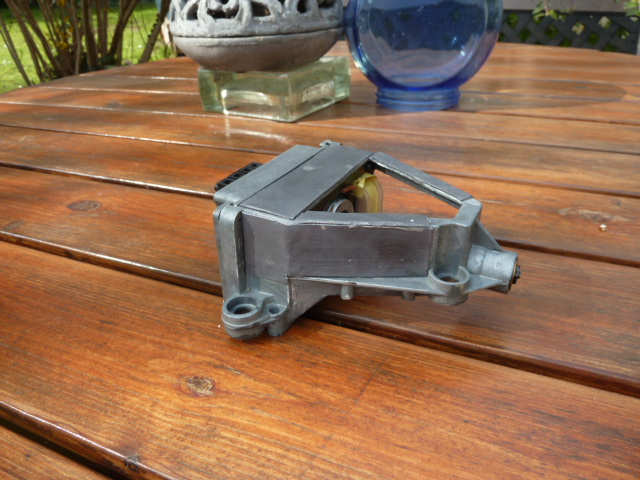

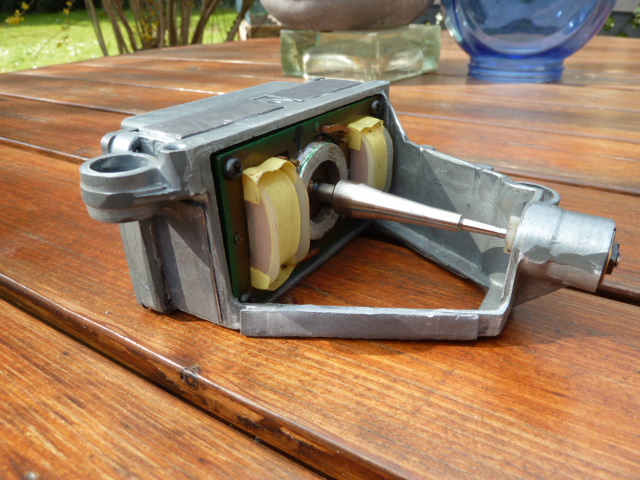

En farfouillant sur Lenco Référence j'ai trouvé un "tweak" qui ne semble pas intéresser grand monde ou il est question d'ajouter des petites plaques de plomb à certains endroit de la cage du moteur pour le rendre plus silencieux.

J'ai fait cette modif à l'occasion de la révision complète d'un moteur pour la platine en cour, éh bien c'est de loin le moteur le plus silencieux que je n'ai jamais eu, pourtant j'arrive à les rendre assez silencieux après révision.










Avis aux amateurs!
Pascal
Dernière édition: 02 Avr 2020 18:03 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Lenco 75 sur socle en Hêtre et bras Karmadon. 02 Avr 2020 18:24 #72

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Super !!

Merci Pascal !
L'administrateur a désactivé l'accès en écriture pour le public.
