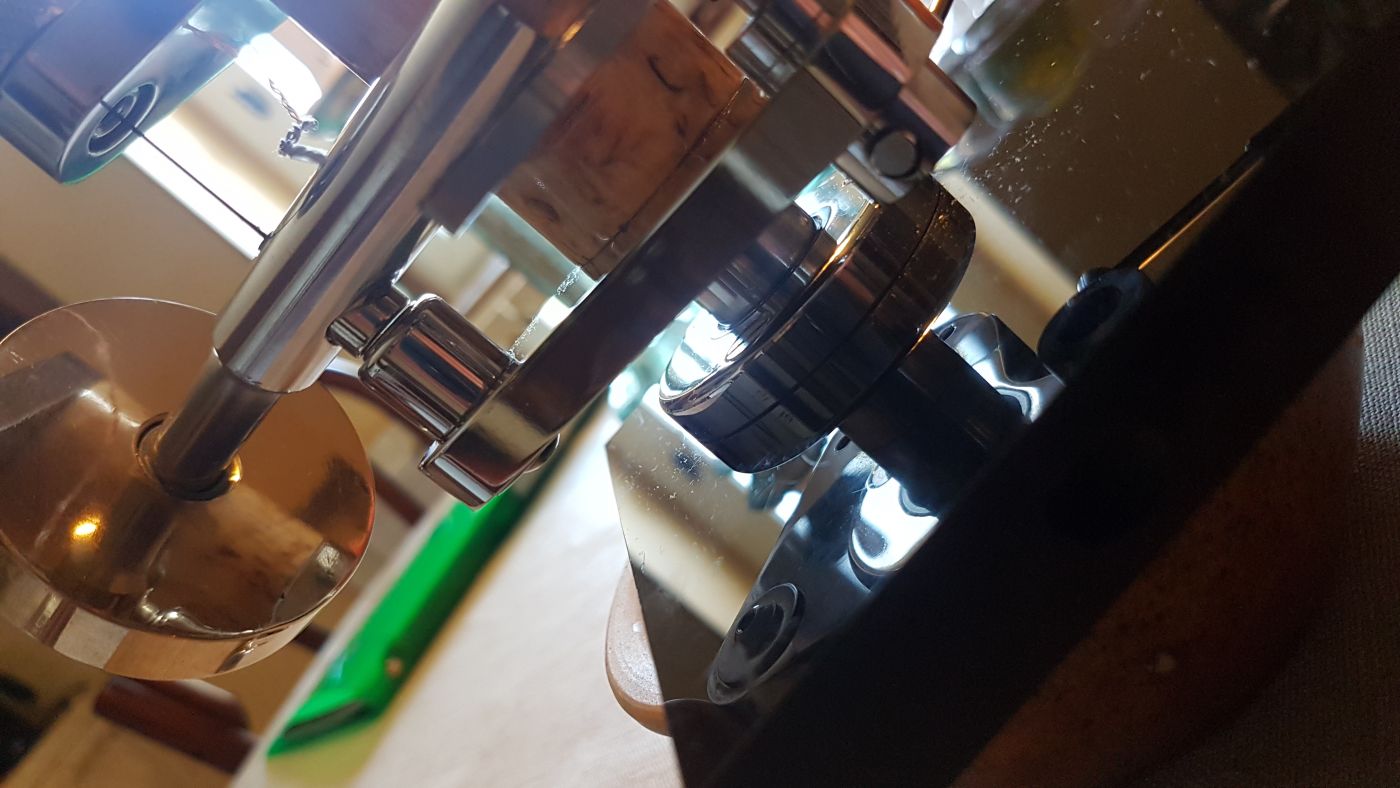

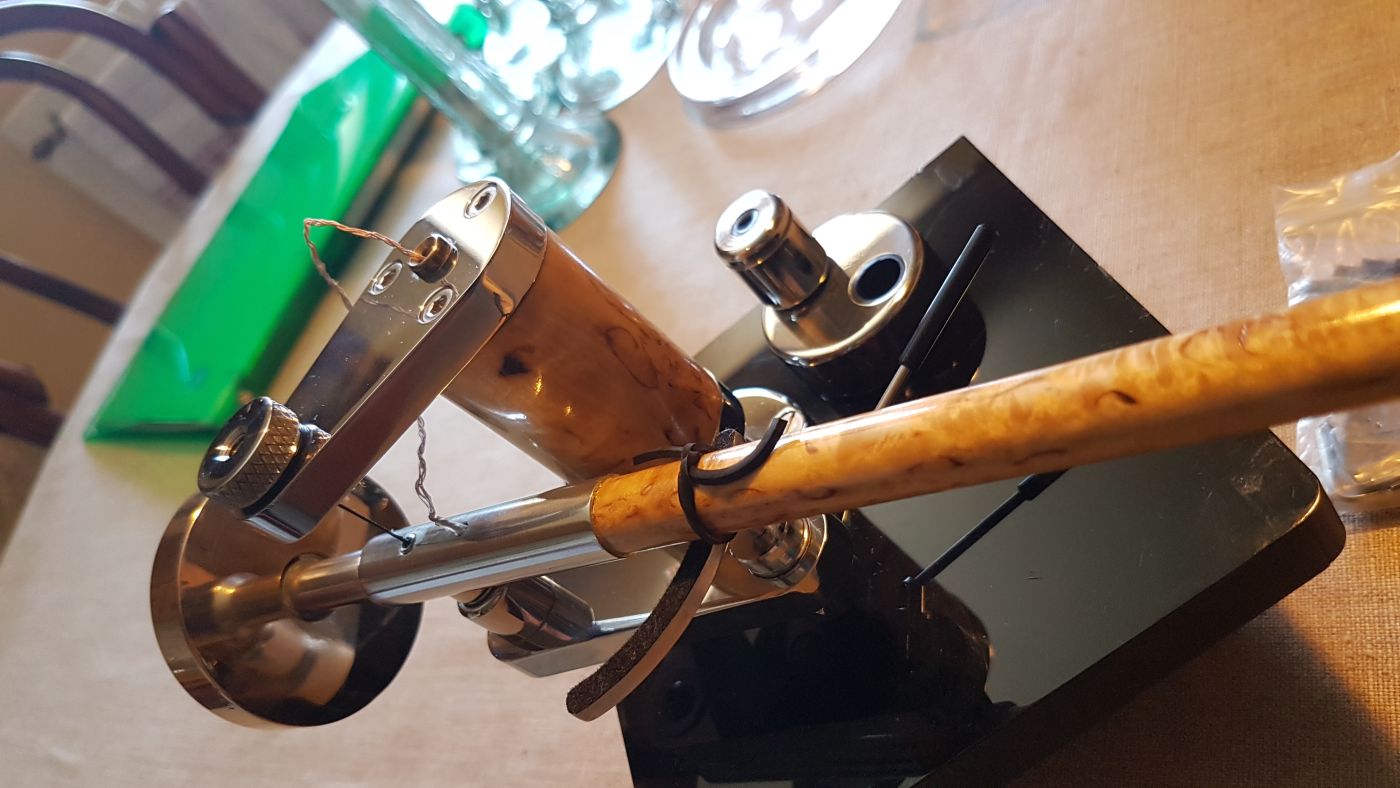

Il s'agit donc d'un bras radial dont les deux axes de déplacement ,vertical et latéral , sont assurés par sa suspension sur un fil , tendu vers le bas par un aimant.





Le principe est protégé par les brevets de M. Schroeder , la copie n'est donc admise que pour usage personnel à l'exclusion de commercialisation.
(Ceci rappelé pour la règle).

Celui-ci est la réalisation d'un DIYeur de talent , vers 2013 . C'est un 12' droit en bois armé d'un tube métal .

Le choix d'un fil et d'un aimant sont déjà des contraintes importantes à une réalisation individuelle. Le fil doit supporter, sans allongement,une très forte traction
assurée par un puissant aimant néodyme . Cette tension est nécessaire pour créer un pivot fictif . A la main il est impossible de déplacer l'aimant .

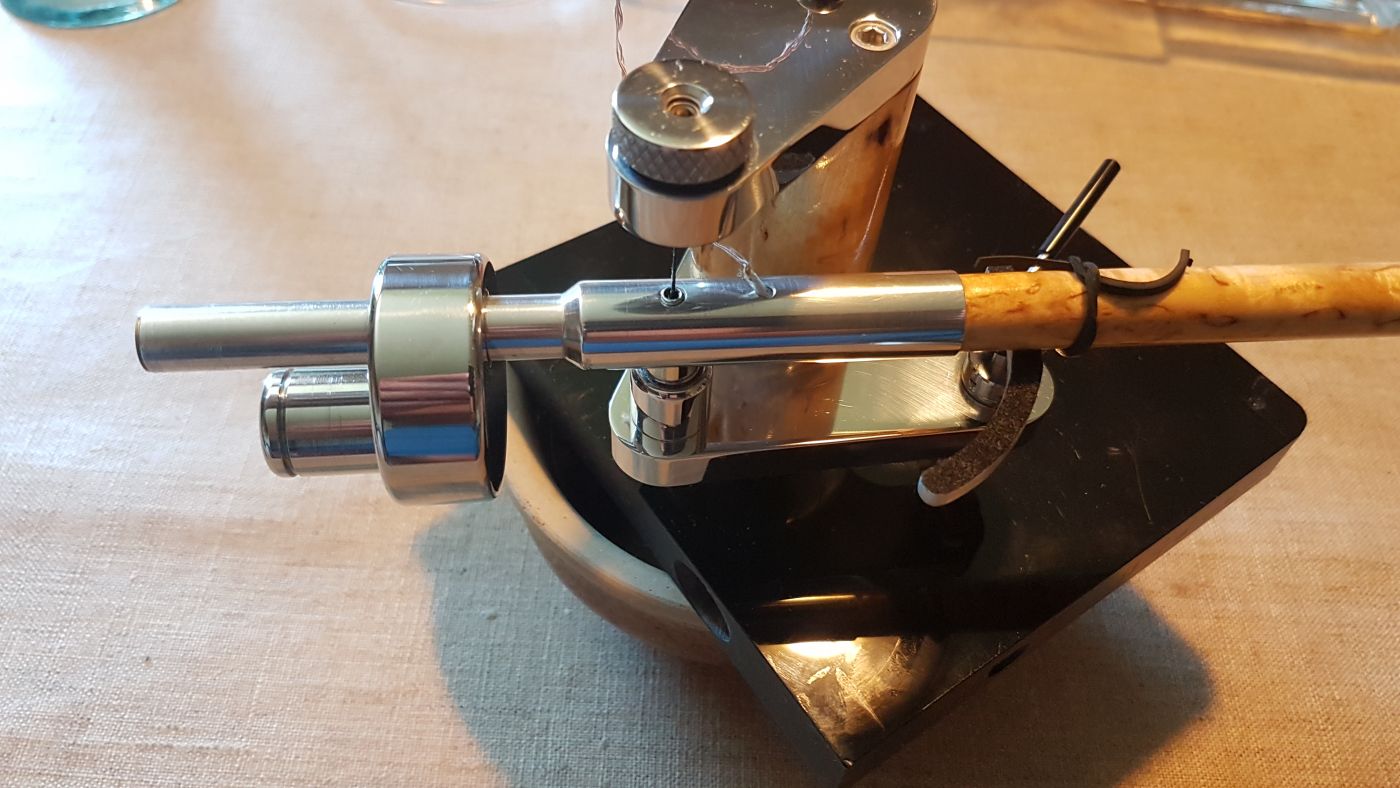

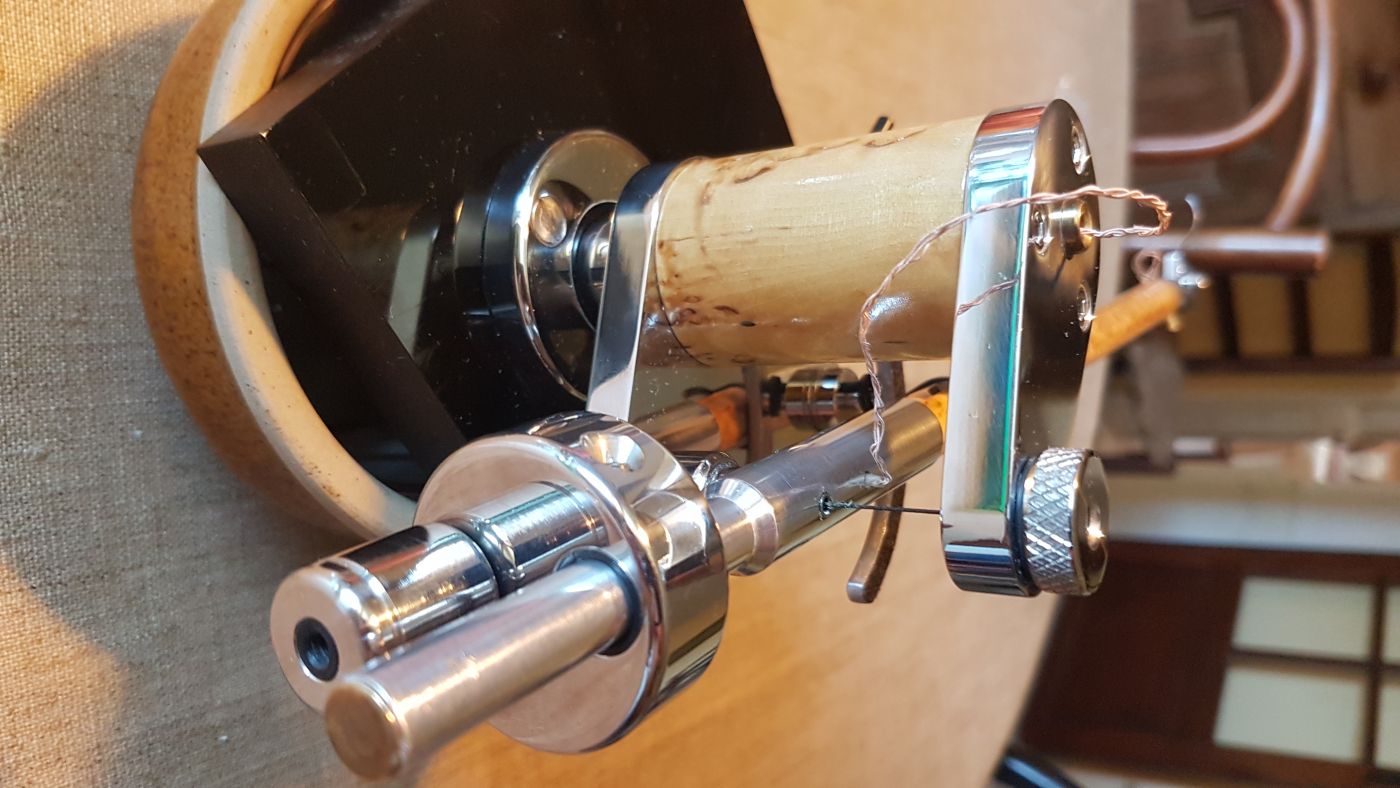

La molette supérieure permet deux réglages :
En la tournant on agit sur la torsion du fil : c'est un anti-scatting par torsion du fil, l'aimant ne bougeant pas ;
Une vis à tête creuse , au centre de la molette , contient la fixation du fil; elle peut être tournée dans les deux sens ( par le dessus , avec une clef 6 pans ) pour régler la hauteur de l'aimant sur la potence inférieure. Le jeu optimum est de l'ordre de 0.30 mm.

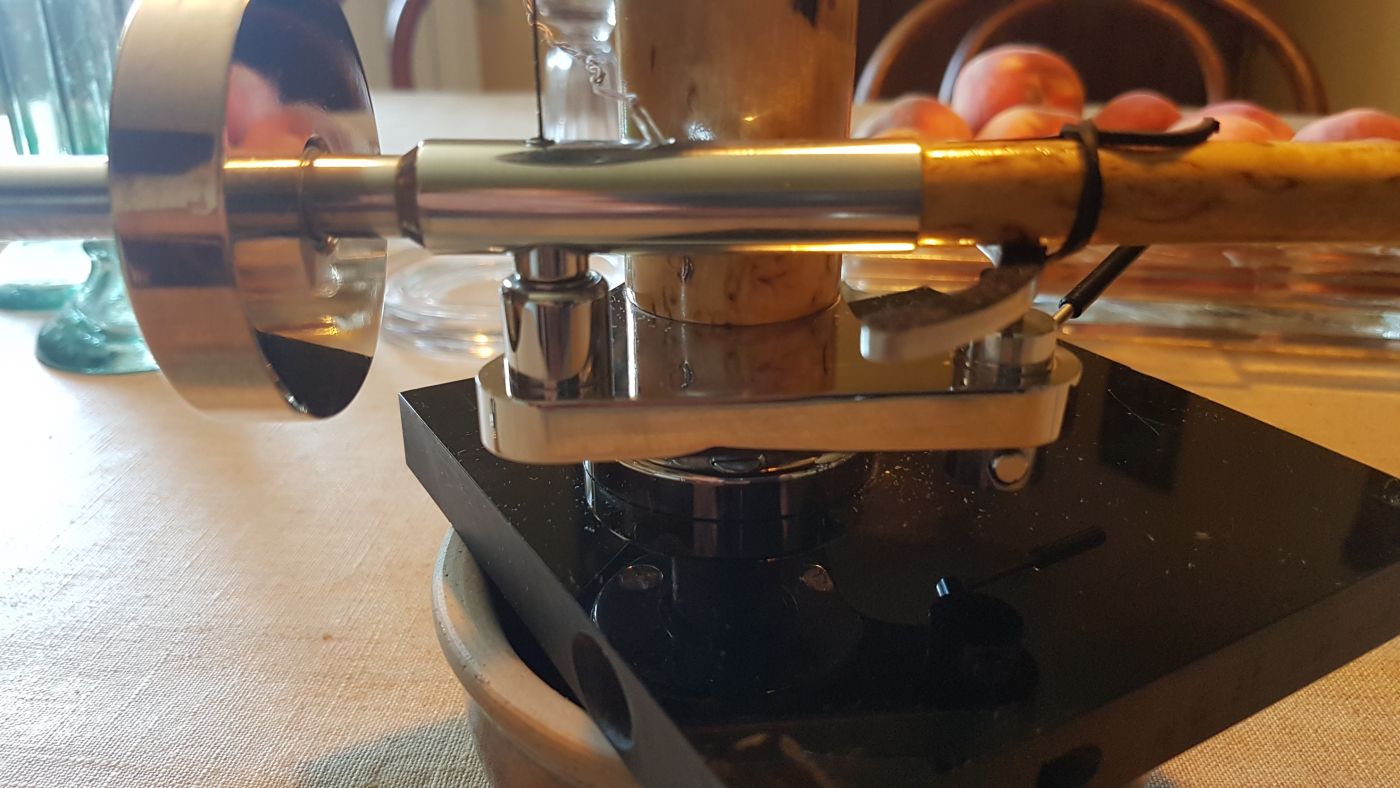

Sur ces photos vous avez remarqué 2 contre-poids différents:

Celui en métal chromé est d'origine , il est excentré et comporte un réglage fin de la VTF . Excentré : pour permettre, par inclinaison, le réglage d'horizontalité de la cellule.
Celui en bronze or est dépourvu de tout cela , il est aussi plus lourd . Je l'ai fait faire pour des cellule un peu lourdes et pour m'affranchir de ce réglage d'horizontalité , extrêmement difficile à réaliser alors que l'horizontalité est automatique (du moins avec toutes les cellules que je lui ai mises depuis 2013
Le lift est d'origine Jelco .
La masse du bras est de l'ordre de 18 g.

Pour finir , encore quelques particularités:
côté cellule , la plaquette orientable de fixation nécessite un choix de vis cellule dont la tête est obligatoirement placée en dessus et qui s'insèrent (en diamètre et en épaisseur ) dans les gorges car rien ne doit dépasser pour le réglage d'azimuth .
Ce réglage s'effectue avec un protractor de SME 3012 . Il est facilité par le porte cellule orientable. Bien sûr la distance de montage se mesure au droit du pivot fictif et le perçage pour le pilier s'effectue sur un autre arc de cercle , en tenant particulièrement compte de l'orientation optimale du lift , ce qui fait trois paramètres à considérer.
La force d'appui ne pose pas de problème si ce n'était que toute modification du réglage de hauteur a ici une incidence importante sur la VTF . Il y a intérêt à régler l'horizontalité définitivement avant d'affiner la VTF .En effet toute modification de l'angle de la cellule sur le disque rencontre la résistance de la tension du fil ..
(Comme avec tous les équilibrages à ressort à la fois statiques et dynamiques ).
L'horizontalité de la platine et du plateau est essentielle pour des réglages corrects
Le fil de masse du bras ne peut pas se prendre sur une vis de fixation car le fût est découplé du support par une bague de teflon. Ce fil se prend sur un ressort type épingle nourrice enfilé dans le trou central du fût .

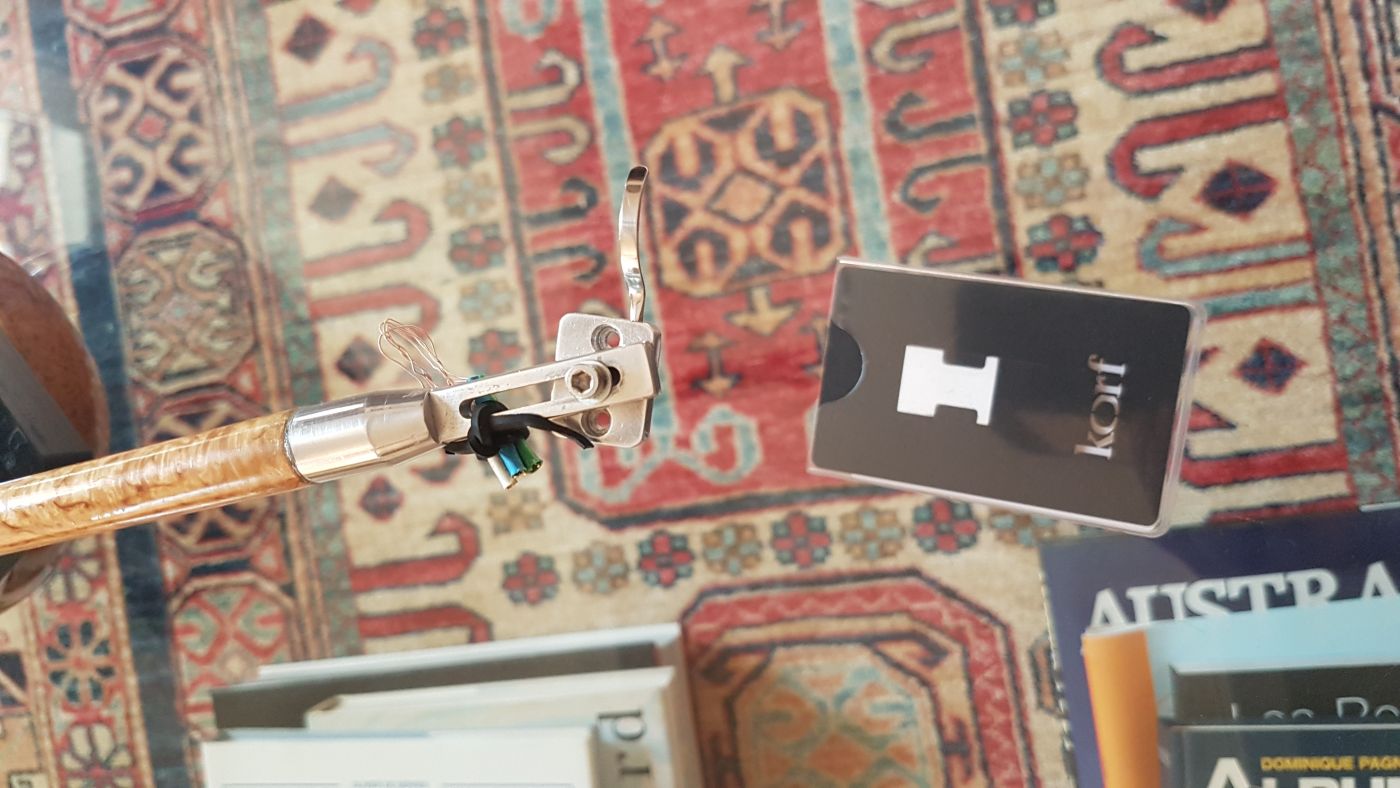

Enfin j'ai apprécié l'ajout d'une plaquette céramique Korf entre cellule et porte cellule.



A l'écoute, on ressent en premier une sensation de liberté de la cellule , ce qui est dans la nature des pivots fictifs . Par rapport aux couteaux type SME ou aux pointes type Mayware , je pense que le fil tendu assure un maintien aussi rigide que des axes sur roulements. On se rapprocherait aussi d'un Well Tempered.
.
Ce bras mérite des cellules très fines , de compliances variées mais pas trop lourdes de corps . Mes meilleurs montages récents furent une DL S1 , une Rosewood Signature et une Miyagima Saboten L . (mais je me souviens aussi d'une Ortofon MC 20MKII , d'une DL 103 et d'une DL 302 ) .

Lors du suivi de réalisation sur un forum disparu , Schroeder était intervenu pour donner un ou deux conseils d'ordre général, en ajoutant qu'il n'en dirait pas plus et que : "si vous réussissez ce bras, vous aurez un excellent bras mais pas un schroeder" .

Je n'ai jamais entendu un Schroeder ...
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 23 Aoû 2023 19:03 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras type Schroeder , anatomie . 21 Aoû 2023 10:29 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82093
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Superbe objet, et de fabrication très-très soignée !!!!

Le système est très "malin", c'est un beau pivot fictif.
Merci pour ces belles photo et explication.
