SUJET : Quad ESL 63

Quad ESL 63 07 Avr 2020 19:16 #55

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0
vincent écrit:
Tu passes le vernis conducteur avec quoi ?
Aérographe ? l'applicateur en mousse ?
C'est peut être trop tard mais fais en sorte de ne pas aller trop près des trous au milieu , je me suis fabriqué un petit pochoir pour ça et pour les angles.
Si la tension du mylar est dans les clous et que tu laisse bien sécher le vernis conducteur c'est le succès assuré.
Pinceau en mousse. Je n'ai pas de quoi vaporiser, ni me protéger assez bien les bronches si c'est pulvérisé dans l'air.
Je vais effectivement suivre la notice de Rob qui conseille de se tenir à 5 mm des trous centraux et 20 mm des angles. Tu fais à peu près pareil ?
vincent écrit:
Petit truc supplémentaire : quand tu vas ressouder la nappe des fils sur les éléctrodes essaie de protéger tout autour du point de soudure avec un carton ou du sopalin pour éviter les projections de fluide ou d'étain dans les interstices des cellules... ça peut faire un joli trou bien net dans le mylar.
Si ça t'arrive, c'est chiant mais pas très grave, il faut redémonter la cellule et boucher le trou avec un petit bout de scotch , ne rigole pas, j'en ai une qui tient comme ça depuis 10 ans ... :ok:
J'ai déjà remplacé le câble HT sur les cellules encore démontée, histoire d'éviter les projections, effectivement.
Merci pour le tuyau du scotch, je note au cas où...
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 07 Avr 2020 19:37 #56

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1461
  • Remerciements reçus 16
  • Points : 1556
  • Karma: 0
  • Médaille en chocolat
Je reproduis exactement la même disposition que sur les cellules pour les bords .
Pour le centre, je fais plutôt un diamètre entre 18 et 20mm environ.
Mais Rob connait bien le bazar aussi et il en a fait plus que moi, je pense que tu peux y aller les yeux fermés.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 07 Avr 2020 19:42 #57

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0
:ok: :ok: (_-_)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 11:00 #58

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0
vincent écrit:
Je reproduis exactement la même disposition que sur les cellules pour les bords .
Pour le centre, je fais plutôt un diamètre entre 18 et 20mm environ.
Mais Rob connait bien le bazar aussi et il en a fait plus que moi, je pense que tu peux y aller les yeux fermés.
Mea culpa, Rob parle d'un diamètre de 20 mm à l'extérieur (soit moins que l'application par Quad) et jusqu'à "quelques millimètres" des trous dans la membrane. C'est donc ce que j'ai fais !
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 11:03 #59

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0
Allez, comme promis, quelques photos.

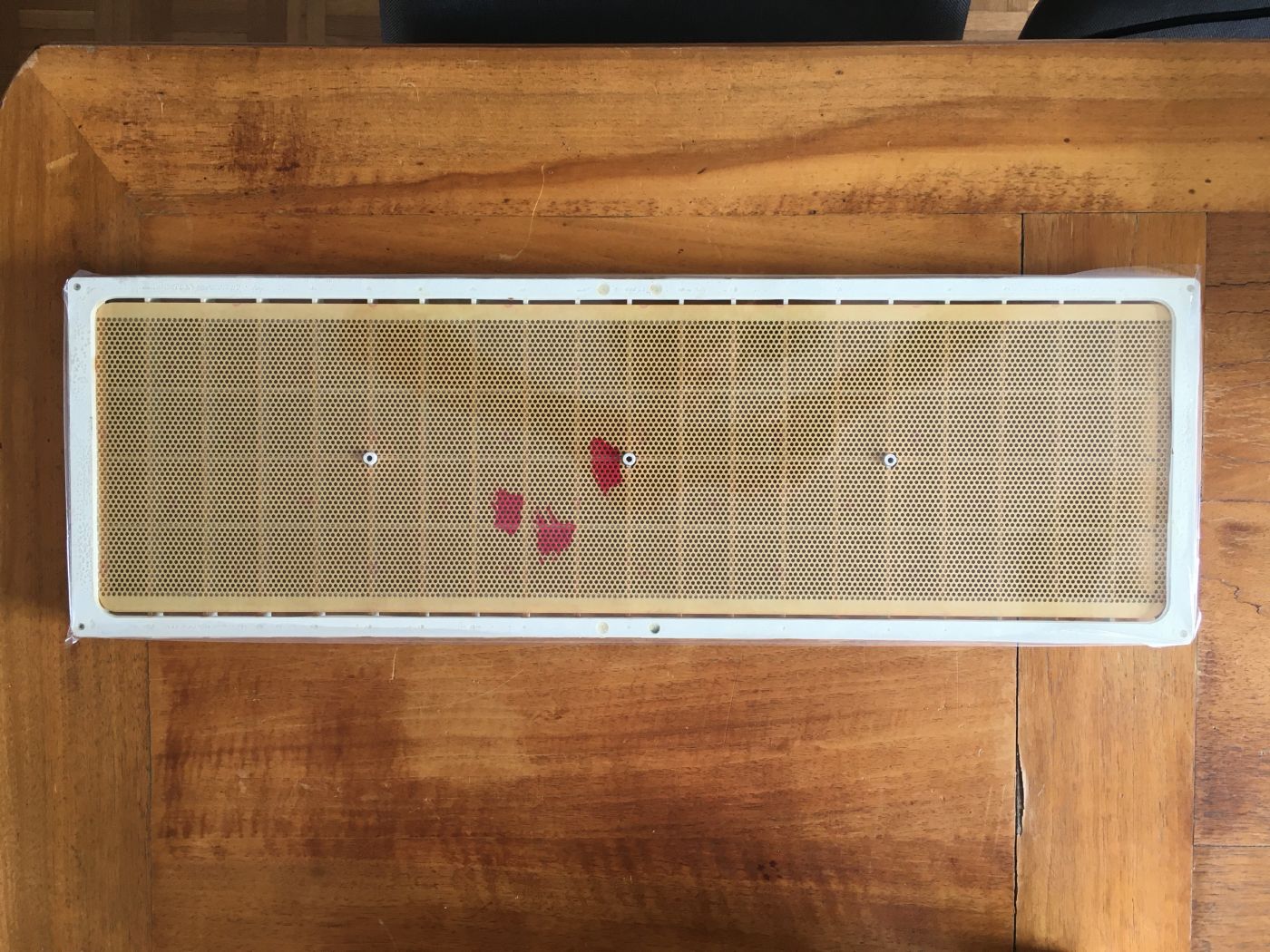

On déshabille les panneaux :

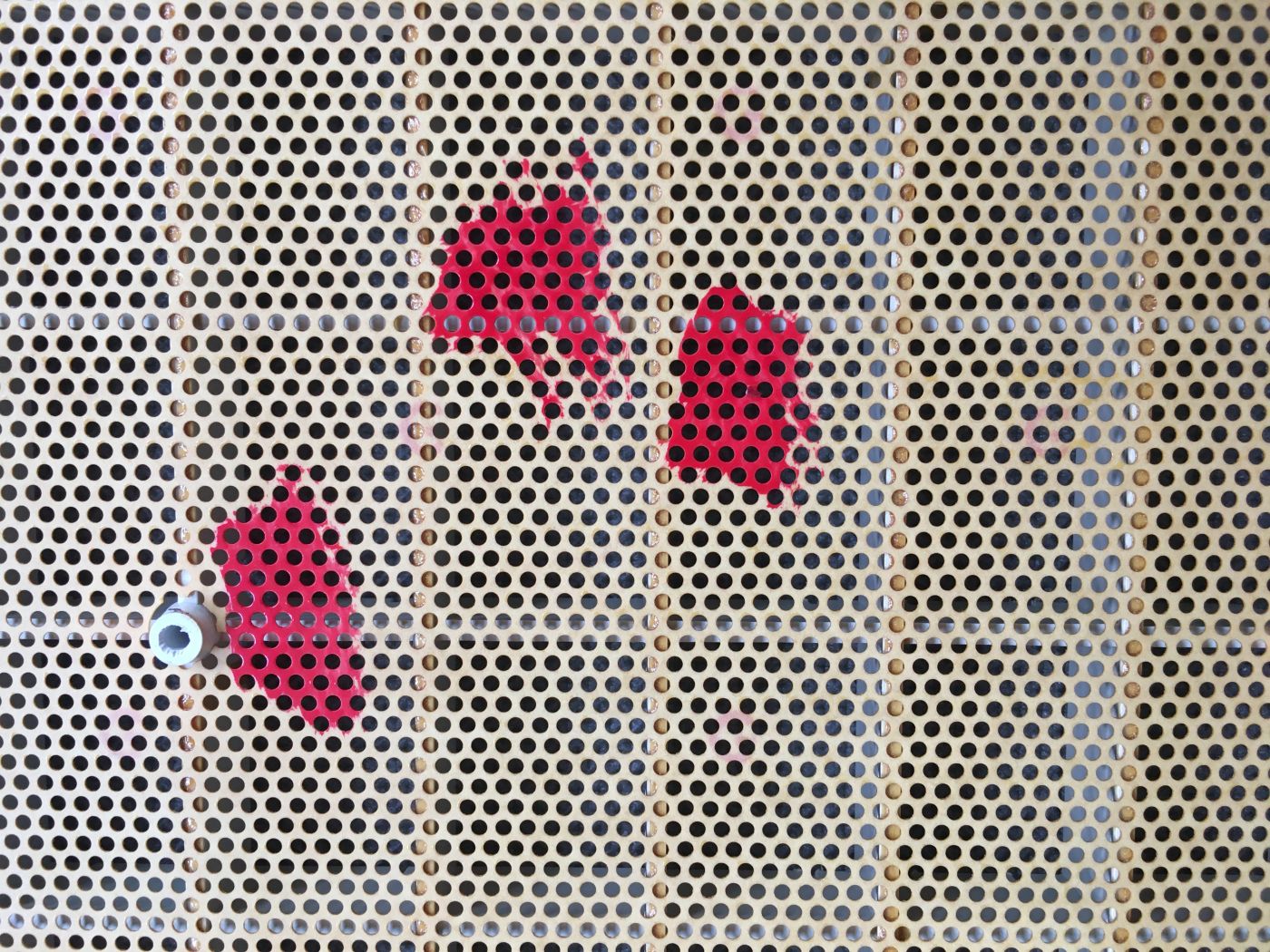

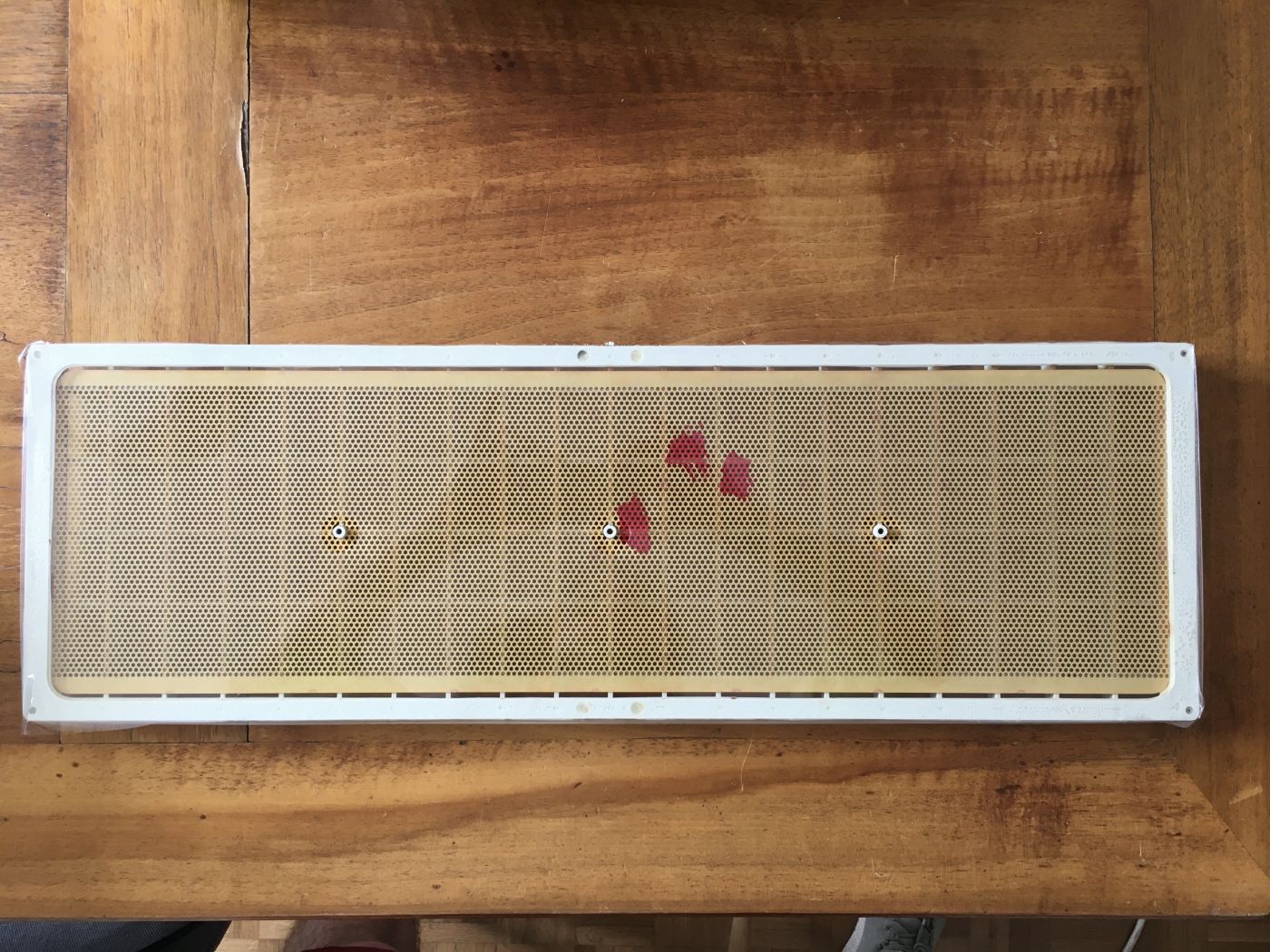

Nettoyage sérieux de la colle sur l'armature en plastique. J'ai aussi appliqué du vernis quand j'avais un doute sur l'isolation des stators :




(désolé pour les rotations des photos, sur mon ordi, elles sont dans le bon sens)
Dernière édition: 10 Avr 2020 11:04 par Diamaguene.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 11:09 #60

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0
Deuxième phase, on tend le milar sur une surface plate (plateau de verre dans mon cas). Je précise que pour bosser correctement il faut une surface de 120 x 80 cm environ :






Quand la mise en tension est bien faite, toutes les stries disparaissent, le milar devient quasi transparent... C'est d'ailleurs assez impressionnant :

L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 11:10 #61

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0

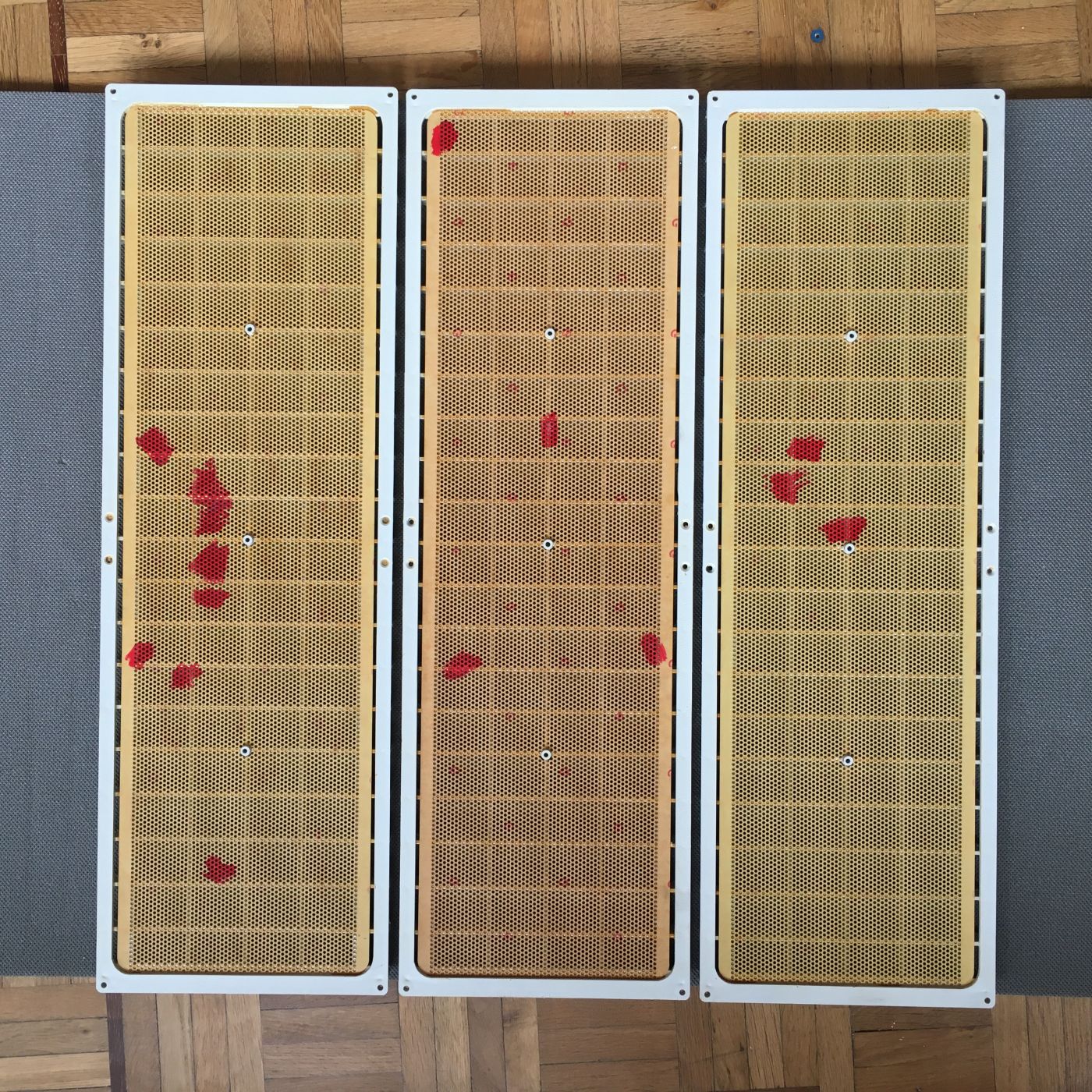

Ensuite, on colle les armatures sur le milar :



L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 11:13 #62

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0
Ensuite, on découpe les trous pour laisser passer les vis qui fermeront chaque cellule (pas super visible sur mes photos) :





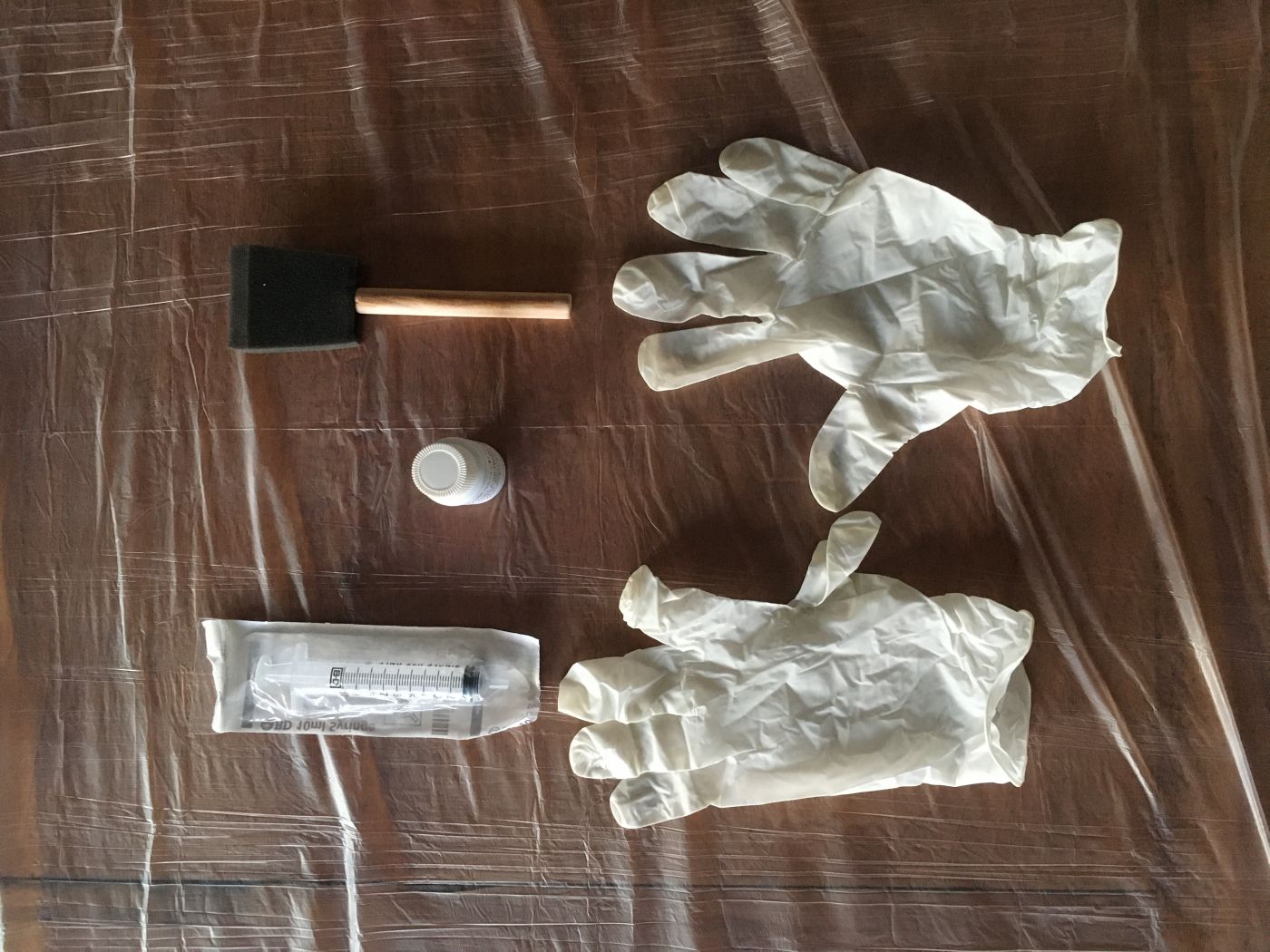

Et on applique un revêtement pour rendre le milar conducteur (sinon, point de mouvement ni de son) :



En temps de confinement, on a pas forcément d'eau distillée sous la main, du coup, on en fabrique :

L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 13:56 #63

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1461
  • Remerciements reçus 16
  • Points : 1556
  • Karma: 0
  • Médaille en chocolat
Bravo !!!
Ça sent bon la réussite !!

:banana:
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 13:58 #64

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Chouette boulot :ok:


Tu fais comment ton eau distillée ?
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 13:59 #65

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1461
  • Remerciements reçus 16
  • Points : 1556
  • Karma: 0
  • Médaille en chocolat
Comme la gnôle :-)))
Dernière édition: 10 Avr 2020 13:59 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 14:01 #66

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1461
  • Remerciements reçus 16
  • Points : 1556
  • Karma: 0
  • Médaille en chocolat
Essaie de bien respecter les proportions de produit et d'eau. Tu verras faut pas traîner pour l'étaler et ça pue..
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 14:07 #67

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6644
  • Remerciements reçus 189
  • Points : 82229
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
vincent écrit:
Comme la gnôle :-)))



Bin oui U°)

Mais comme je voyais des glaçons à fondre? (si c'est des glaçons de condensation, par exemple d'un plafond de congélo', c'est bon :ok: )
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 14:09 #68

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1461
  • Remerciements reçus 16
  • Points : 1556
  • Karma: 0
  • Médaille en chocolat
Putain... Si seulement j'étais dans ma campagne.. J'ai tout ce qu'il faut là bas et deux paires à refaire. Je suis vert...
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 15:43 #69

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3353
  • Remerciements reçus 59
  • Points : 16344
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci Diamagene !

(Je fais gaffe pour ne pas encore me faire rembarrer par qui vous savez :roll: )

Pour la tension je pensais qu'il fallait une machine espéciale .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 10 Avr 2020 15:46 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 15:44 #70

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1461
  • Remerciements reçus 16
  • Points : 1556
  • Karma: 0
  • Médaille en chocolat
Va z'y, fais ta victime...
C'est pas toi qui me colle des fions avec ma bagnole ??
:mdr:
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 15:49 #71

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3353
  • Remerciements reçus 59
  • Points : 16344
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
(//) Non, la voiture de bobo ce n'était pas moi . (j'avais juste ri)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 16:34 #72

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Fou des platines
  • "Me, We" Muhammad Ali
  • Messages : 507
  • Remerciements reçus 13
  • Points : 542
  • Karma: 0
Bon, moi qui pensait passer aux écoutes ce soir, je me rends compte d'une nouvelle avarie sur la partie électronique, Avec des composants que j'ai pas en stock :cry:
Le bleu écrit:
Tu fais comment ton eau distillée ?
Eau portée à ébullition dans la cocotte, condensée par le froid des glaçons dans le couvercle. L'eau distillée retombe dans un bol vide au milieu de la cocotte.
vincent écrit:
Essaie de bien respecter les proportions de produit et d'eau. Tu verras faut pas traîner pour l'étaler et ça pue..
Effectivement, ça sèche TRES vite ! C'est appliqué et séché depuis 2 jours :mrgreen:
vincent écrit:
Putain... Si seulement j'étais dans ma campagne.. J'ai tout ce qu'il faut là bas et deux paires à refaire. Je suis vert...
Vrai que le confinement, c'est la "pause" parfaite pour ce genre de bricolage.
ThierryN écrit:
Merci Diamagene !

(Je fais gaffe pour ne pas encore me faire rembarrer par qui vous savez :roll: )

Pour la tension je pensais qu'il fallait une machine espéciale .
Mais de rien, cher Thierry !
Vrai que certains se servent d'un "banc" qui étire le milar de façon homogène dans chaque dimension, mais moi j'utilise quelque chose de plus rudimentaire : une balance à ressort pour tendre le milar avant d elle scotcher à la table pour l'immobiliser. Si jamais tu te lances un jour, je veux bien venir te prêter la main, hein !

Allez, j'y retourne !
