SUJET : Quad ESL 63

Quad ESL 63 10 Avr 2020 17:16 #73

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Merde!! Y'a quoi ?
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 17:23 #74

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Des résistances de puissance pulvérisées. Jamais vu ça :;)
Je viens de commander.
Dernière édition: 11 Avr 2020 18:14 par Diamaguene.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 17:26 #75

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Bizarre..
T'avais pas vu avant ?
Et au fait, ta tension de mylar est bonne ?
Bien homogène sur les 4 cellules ?
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 17:34 #76

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Yep, tension bien homogène. Ça sonne comme des peaux tendues.
Vu le soucis électronique alors que je faisais un contrôle des cartes avant remontage...

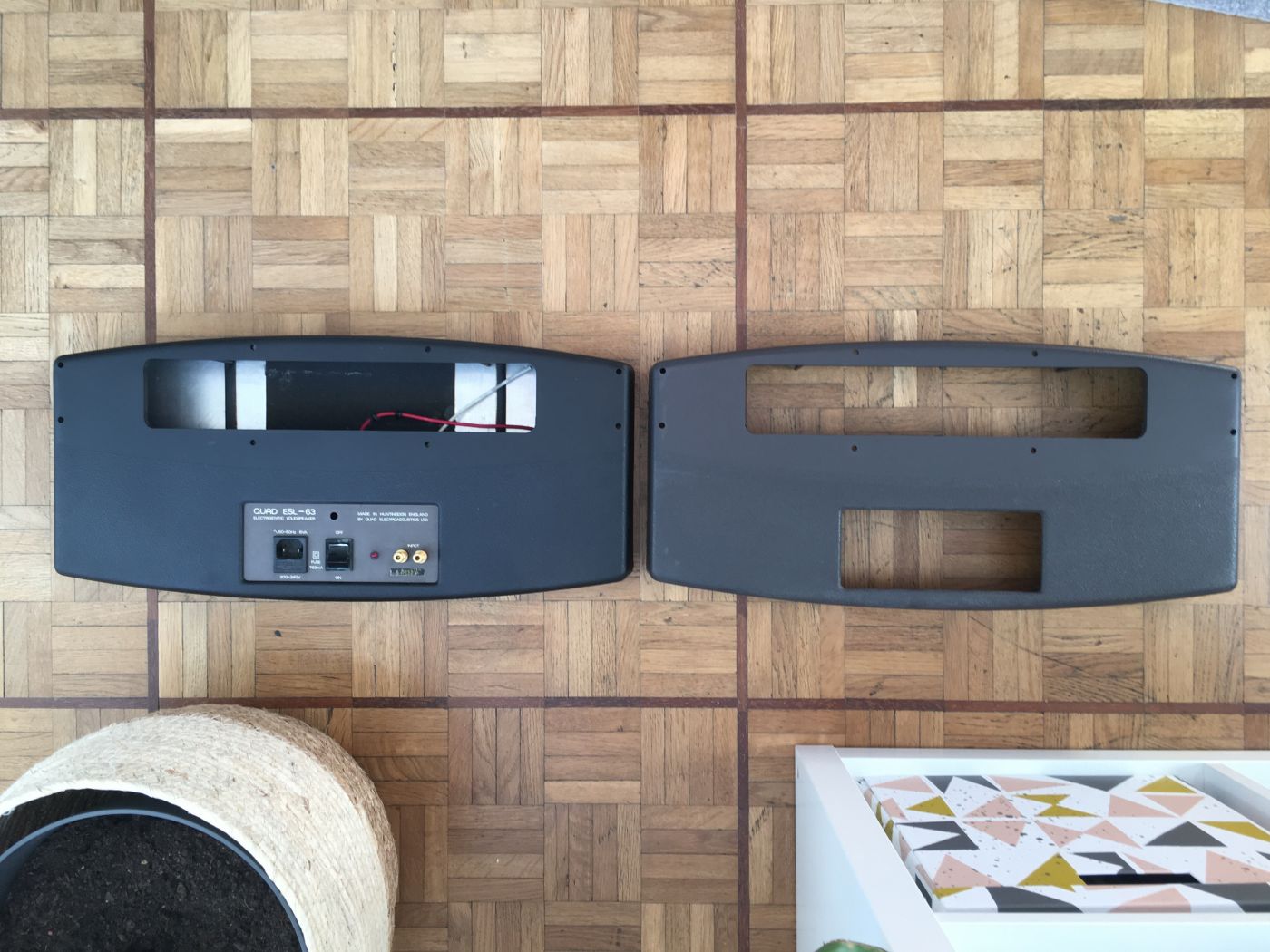

Au fait, j'ai aussi commencé à bosser l'esthétique (avant / après) :

L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 17:42 #77

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
T'es vraiment au top ! *vah$
Je ne vais pas si loin que ça. Tu as fait les deux panneaux au complet ?
Si tout va bien ( et tout va bien aller ) le plus jouissif est de voir le petit néon clignoter de temps en temps preuve que la HT est nickel et qu'il n'y a pas de fuite.
Tu verras, tu ne peux pas avoir des niveaux de barré mais c'est ce qu'il y a de plus beau en timbre et en placement d'image si tu as une source à la hauteur..
Surtout il faut bien faire les 2 couvertures en mylar devant les cellules, ça fiabilise bien et ça ne gâche pas la transparence d'écoute.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 10 Avr 2020 20:44 #78

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
(MP reçu et répondu, merci)
Me lancer , je ne pense pas; mes 57 étaient toute refaites et mes -très passagères- 63 (nazes) sont parties chez Vincent pour qu'il joue avec (un jour, comme il l'évoque avec regret).
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 11 Avr 2020 01:47 #79

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2116
  • Remerciements reçus 122
  • Points : 2250
  • Karma: 2
  • Médaille en chocolat
Très beau travail, félicitations !!! (yess) (yess) (yess)


Diamaguene écrit:
Si jamais tu te lances un jour, je veux bien venir te prêter la main, hein !
ThierryN écrit:
Me lancer , je ne pense pas; mes 57 étaient toute refaites et mes -très passagères- 63 (nazes) sont parties chez Vincent pour qu'il joue avec (un jour, comme il l'évoque avec regret).

Arghhh... C'est ballot les gars ! ,;,( Je vous aurais bien rejoint pour refaire les miennes avec vous, ça m'aurait motivé... Depuis 10 ans qu'elles attendent : jamais eu le temps (ou plutôt le courage :oops: ), pourtant j'avais approvisionné tout le kit de réparation !
Le produit conducteur doit être périmé... Je me demande même si j'avais pas pris le fameux 'tensionneur"... ?-| Faudra que je vérifie !
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 11 Avr 2020 07:39 #80

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
ThierryN écrit:
(MP reçu et répondu, merci)
Me lancer , je ne pense pas; mes 57 étaient toute refaites et mes -très passagères- 63 (nazes) sont parties chez Vincent pour qu'il joue avec (un jour, comme il l'évoque avec regret).
Arf... J'ai deux paires de 57 à refaire et 2 paires de 63 dont celle que tu m'as gentiment donné.
La 57 c'est plus compliqué mécaniquement et ça prendra plus de temps. Les tiennes ( ex miennes ) viennent de chez le plus gros spécialiste anglais des esl ( OTA ) et sont maintenant quasi indestructibles contrairement à une paire de série.
C'est vraiment rageant ce confinement.. je suis comme un lion en cage..
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 11 Avr 2020 07:41 #81

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Analog Addict écrit:
Le produit conducteur doit être périmé... Je me demande même si j'avais pas pris le fameux 'tensionneur"... ?-| Faudra que je vérifie !

Tu avais pris le kit chez qui ?
Dernière édition: 11 Avr 2020 07:41 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 11 Avr 2020 10:26 #82

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
vincent écrit:
T'es vraiment au top ! *vah$
Je ne vais pas si loin que ça. Tu as fait les deux panneaux au complet ?
Yep !
Je vais ensuite éclaircir le bois et changer les tissus pour du noir. :banana2:
vincent écrit:
Si tout va bien ( et tout va bien aller ) le plus jouissif est de voir le petit néon clignoter de temps en temps preuve que la HT est nickel et qu'il n'y a pas de fuite.
Tu verras, tu ne peux pas avoir des niveaux de barré mais c'est ce qu'il y a de plus beau en timbre et en placement d'image si tu as une source à la hauteur..
Surtout il faut bien faire les 2 couvertures en mylar devant les cellules, ça fiabilise bien et ça ne gâche pas la transparence d'écoute.
J'ai tellement hâte d'écouter !!! Mardi ou mercredi, si tout se passe bien.
Merci beaucoup pour tes remarques sur les caches poussières, tu devances parfaitement la question que j'allais te poser. Quelle clairvoyance !
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 11 Avr 2020 10:27 #83

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
Etat actuel des panneaux recto/verso (manque juste un renfort vertical) :


L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 11 Avr 2020 10:39 #84

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Il est furieusement doué ce Juju quand même.. °o)
Je repensais aux résistances cramées, le précédent proprio a dû écouter comme un âne ou c'est son ampli qui a balancé un joli continu..
Tu vas voir, y'a un truc magique que je ne me lasse pas de regarder, c'est le film de protection qui bouge au rythme de la musique.. Je trouve ça tellement incroyable que tout ce merdier fasse du son.
Ah oui un dernier truc. Il faut les surélever d'au moins 30cm..
Dernière édition: 11 Avr 2020 10:41 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 22 Avr 2020 19:25 #85

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0

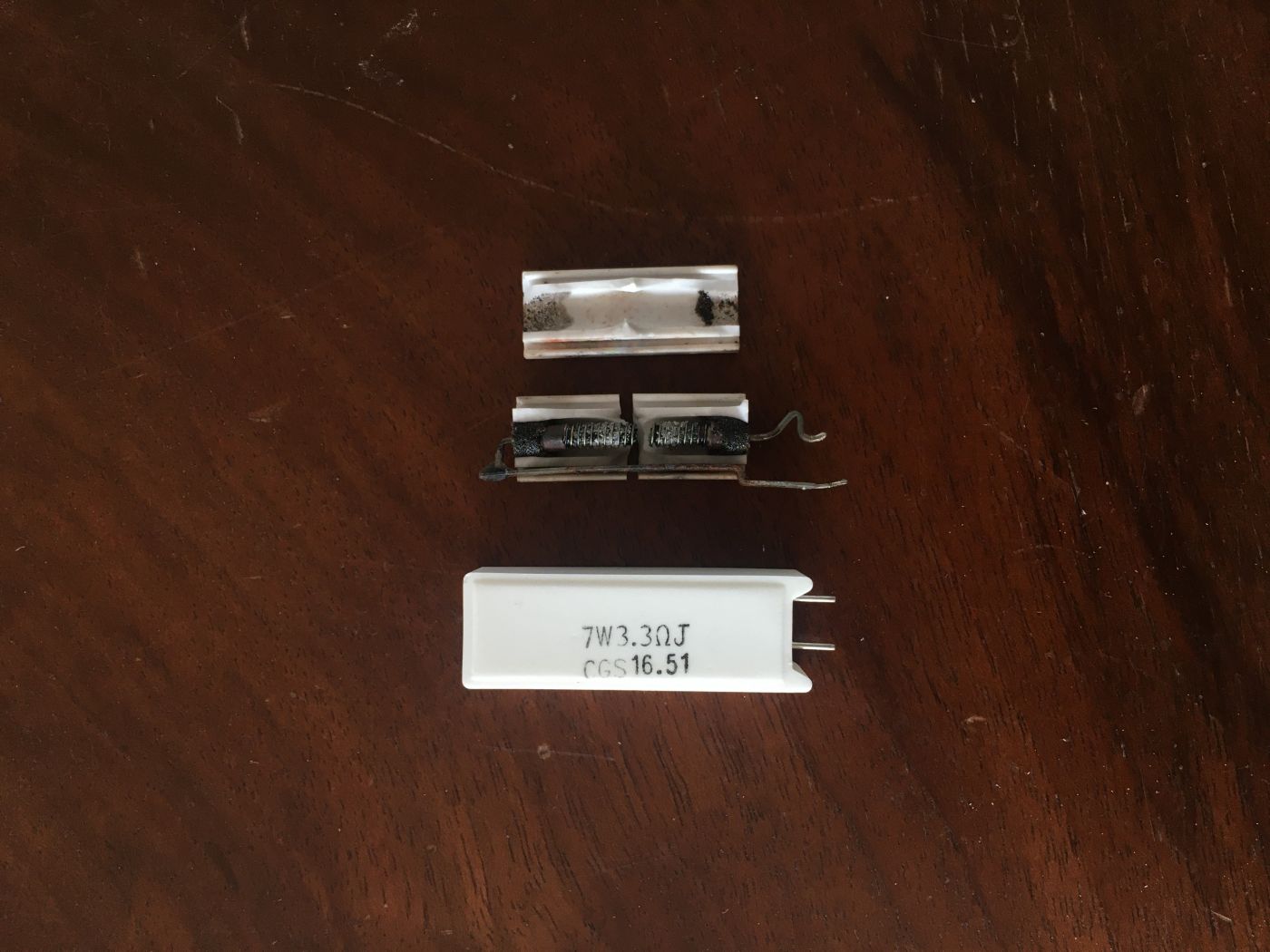

Résistances de remplacement reçues et montées :




Plus qu'à recevoir les condensateurs pour une des alims HT et ce sera enfin bon pour remontage et écoute k;) k;)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 22 Avr 2020 19:32 #86

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 526
  • Karma: 0
En attendant, je me suis vengé en refaisant les caches-poussière (en Mylar aussi, plutôt qu'en matière thermorétractable. C'est apparement meilleur acoustiquement, mais nettement plus chiant à tendre sur les cadres en plastique qui ne demandent qu'à se tordre) :

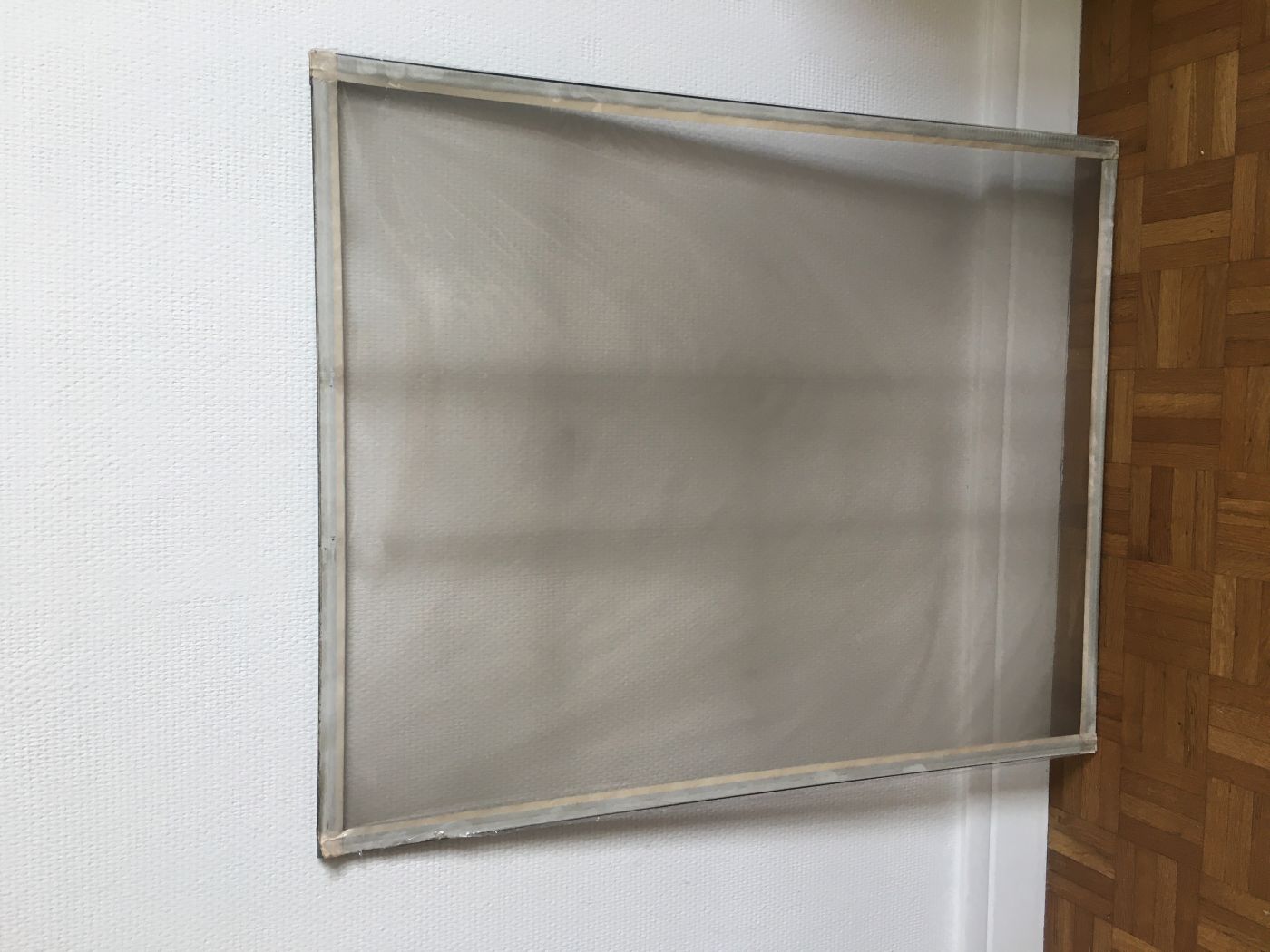

AVANT :

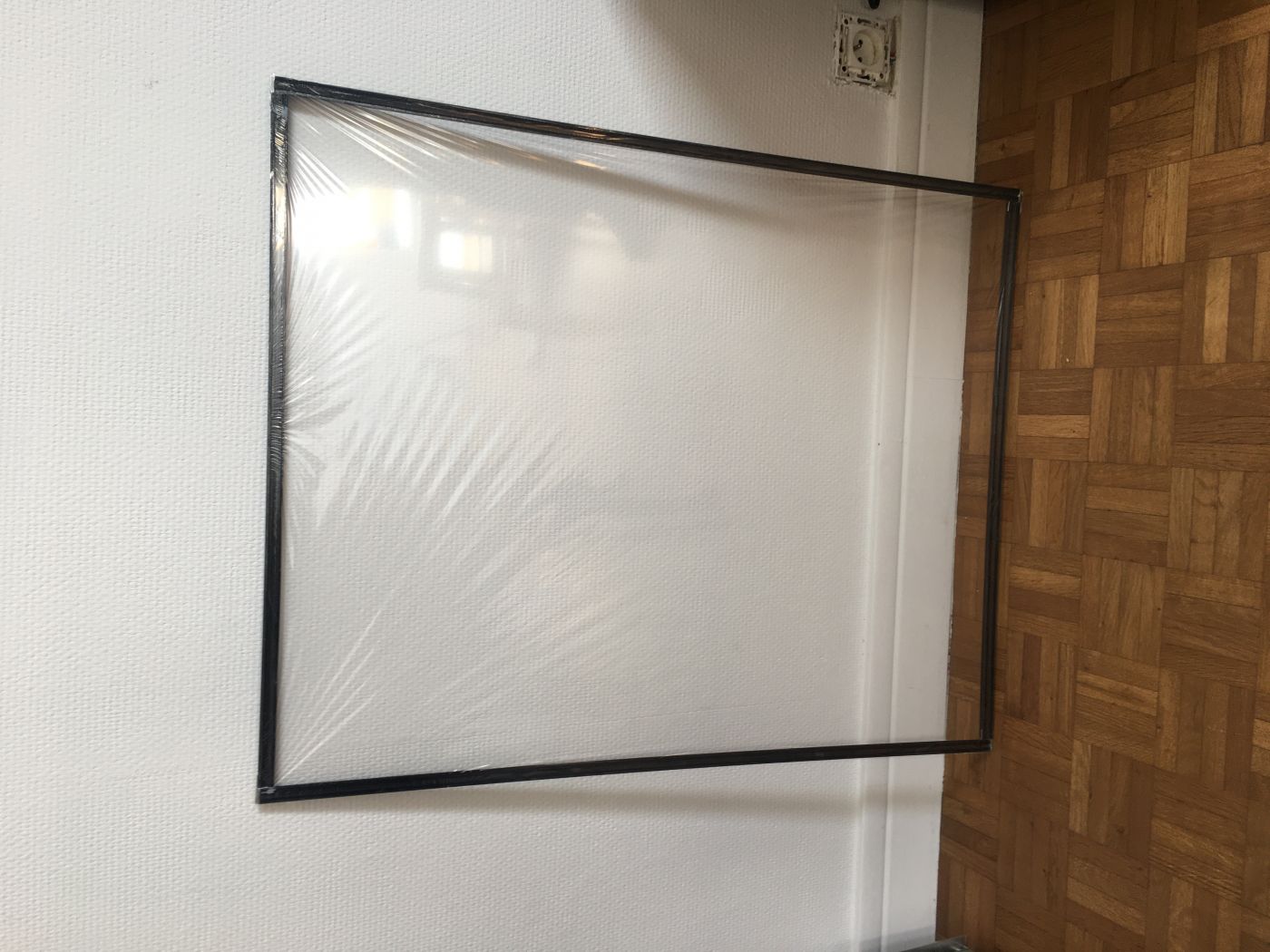

APRES :

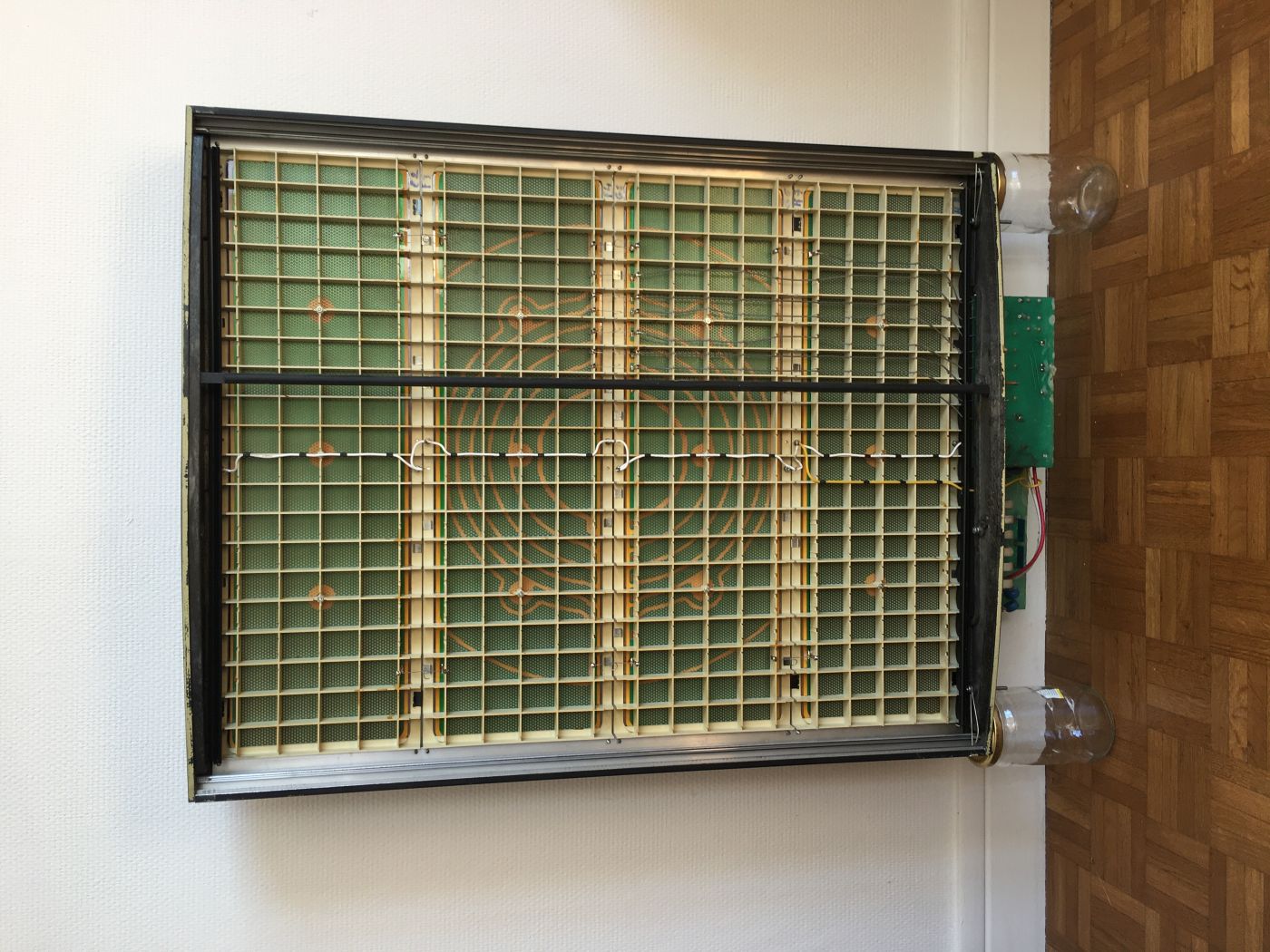

Puis remis en place (les plis n'ont apparement pas d'incidence sur l'écoute, et il est possible de les estomper à l'air chaud, ce que je n'ai pas réussi avec un sèche-cheveux) :

L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 22 Avr 2020 20:05 #87

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Beau travail !!
C'est plus simple de tendre le Mylar à deux sur le cadre posé direct sur l'enceinte.
Cela dit, effectivement ce n'est pas très grave si il est plein de plis..
Ca ne s'entend pas plus que ça.
Sinon, décapeur thermique petite vitesse et de loin en balayage permanent.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 22 Avr 2020 23:13 #88

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Rappelez-moi comment ça fonctionne: le cache poussière : le mylar n'est-il pas une matière étanche ? ?-|
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 22 Avr 2020 23:40 #89

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1450
  • Remerciements reçus 16
  • Points : 1545
  • Karma: 0
  • Médaille en chocolat
Alors :

Le cache poussière sur un quad 63, c'est juste un cadre qui vient se clipser sur le panneau devant et derrière sur lequel est tendu un mylar.
Cela permet de garder une certaine étanchéité donc une insensibilité à la poussière etc... qui pourrait venir perturber le bon fonctionnement des cellules.
Sur le 63 il fait la surface complète du panneau, sur les 57 il y en a 3 distincts : un par panneau de grave et un pour le panneau médium/aigu..
Et il est normalement acoustiquement transparent, mais certains enculeurs de mouche ( y'a pas d'autre mot ) les enlèvent en prétextant plus de transparence.. en général les panneaux vivent moins vieux .
;)
Dernière édition: 22 Avr 2020 23:42 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Quad ESL 63 23 Avr 2020 00:08 #90

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3260
  • Remerciements reçus 57
  • Points : 15270
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci Vincent. C'est en effet sur "acoustiquement transparent" que je m'interrogeais.

Un par cellule ( les 57) , je conçois : le mylar de chaque cellule suit la membrane de sa cellule . Et c'est quoi qu'on entend ? la membrane active ou le mylar passif ?
Et un seul pour toutes les cellules ( 63) : le mylar unique ne bouge pas comme chacune des membranes émettrices , sinon pourquoi des cellules séparées .....

Il me semble en effet logique de vouloir supprimer le mylar ( ce que je ne ferais certes pas , je te rassures) .
Dans ma petite tête "acoustiquement transparent" c'est perméable à l'air (et ce n'est pourtant pas neutre) ; alors de l'imperméable ....
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
