SUJET : ERA 2022

ERA 2022 21 Oct 2017 18:42 #1

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
Bonjour,

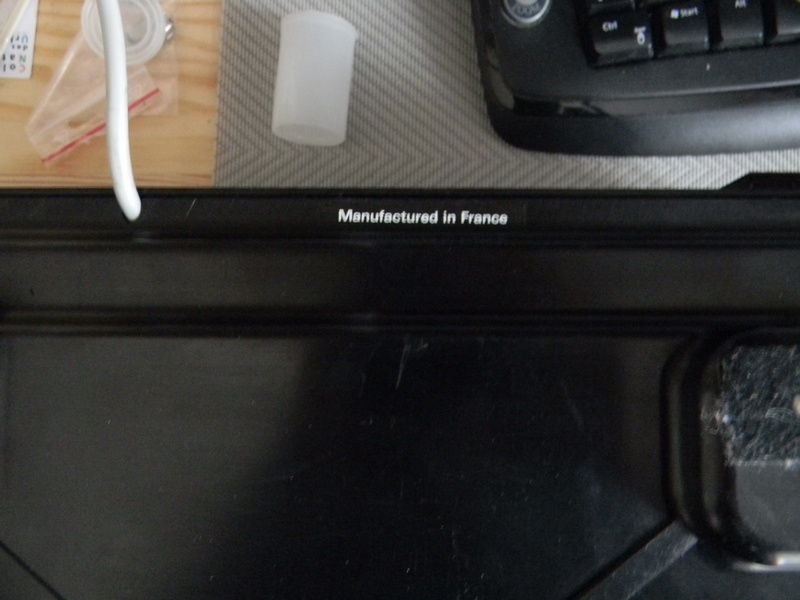

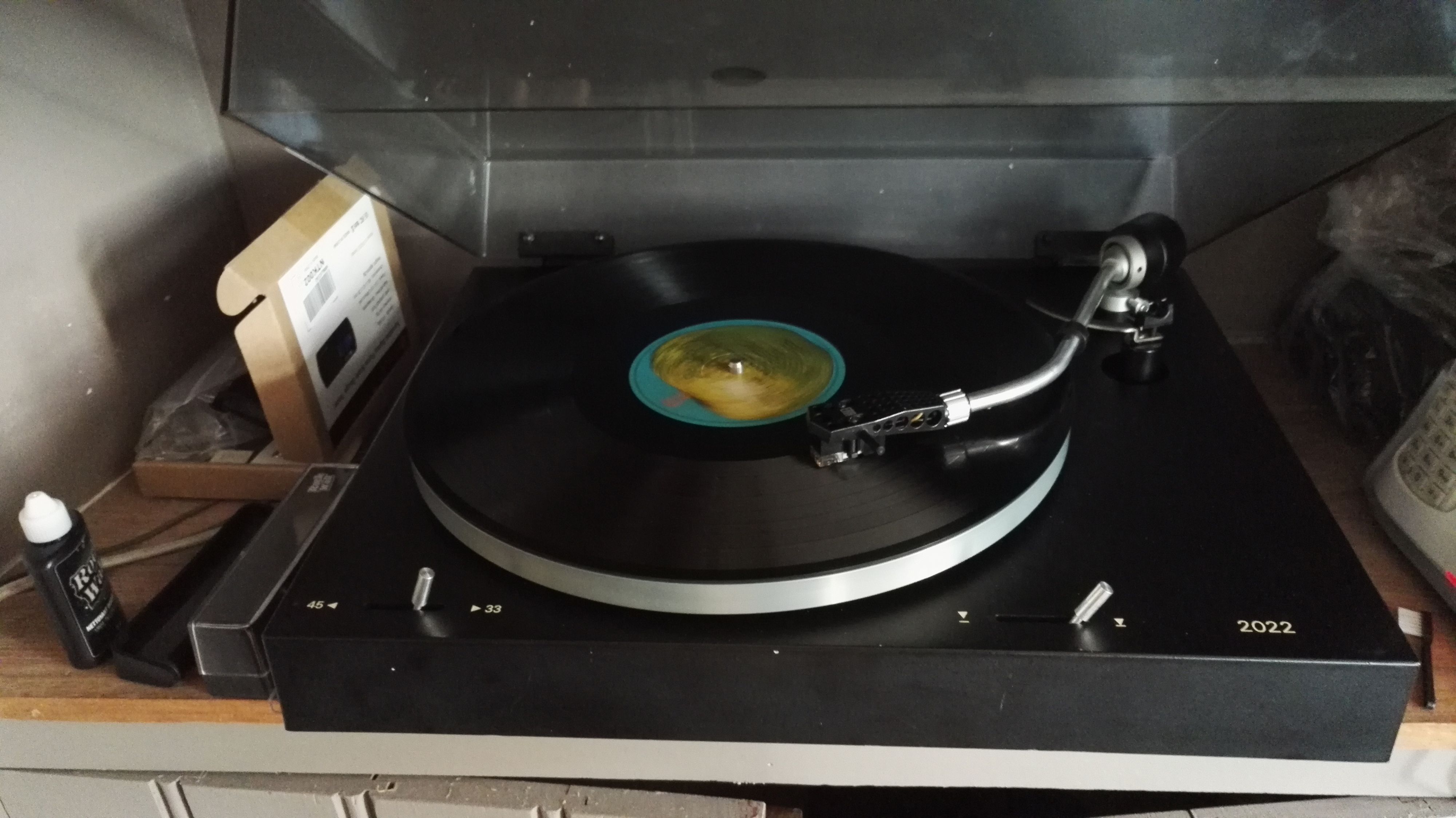

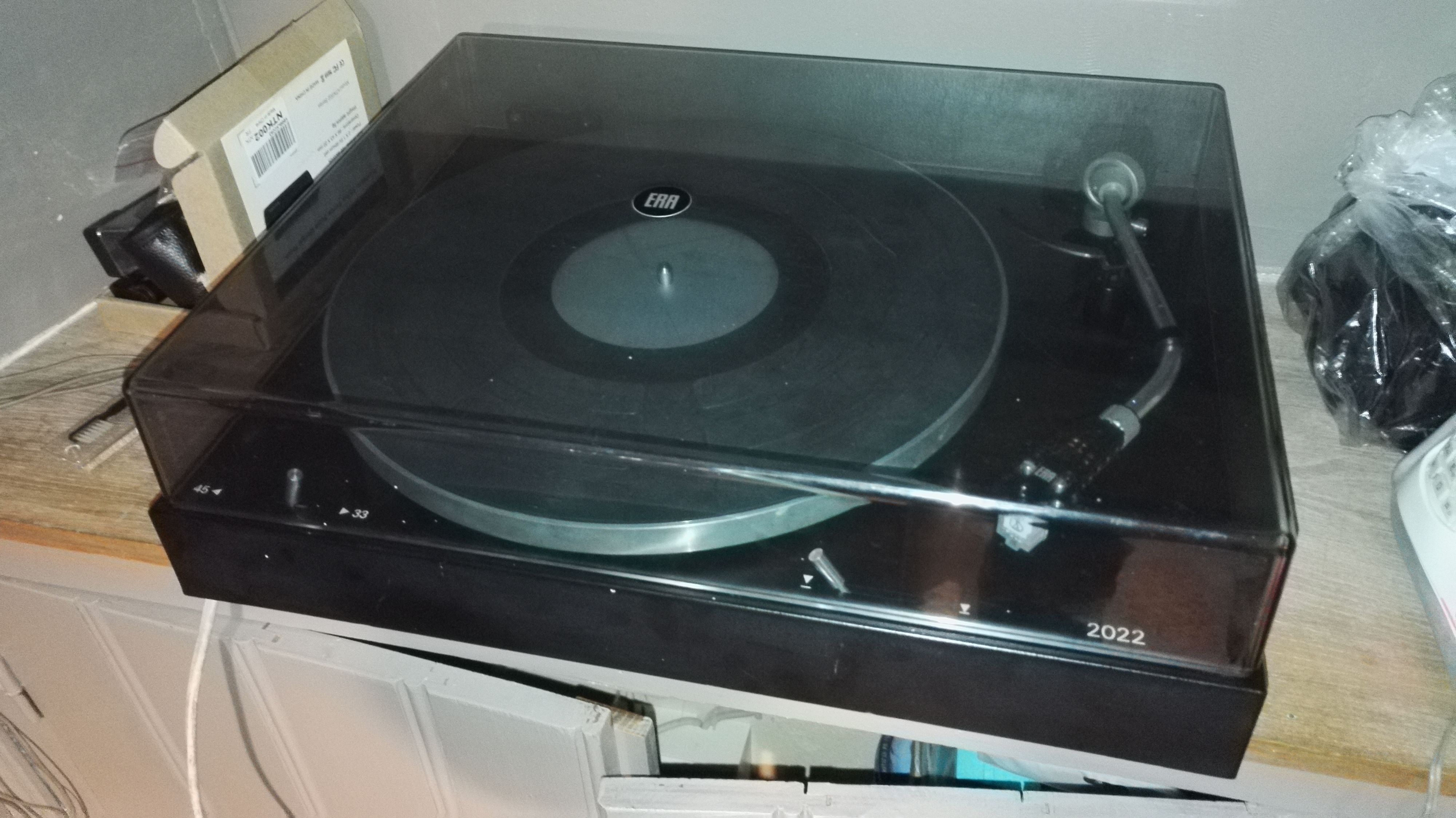

je vous présente ma vieille ERA 2022, made in France

Elle est simple de fonctionnement et d'utilisation
J'ai déjà procédé à quelques réglages. Il me reste encore des choses à faire ;)

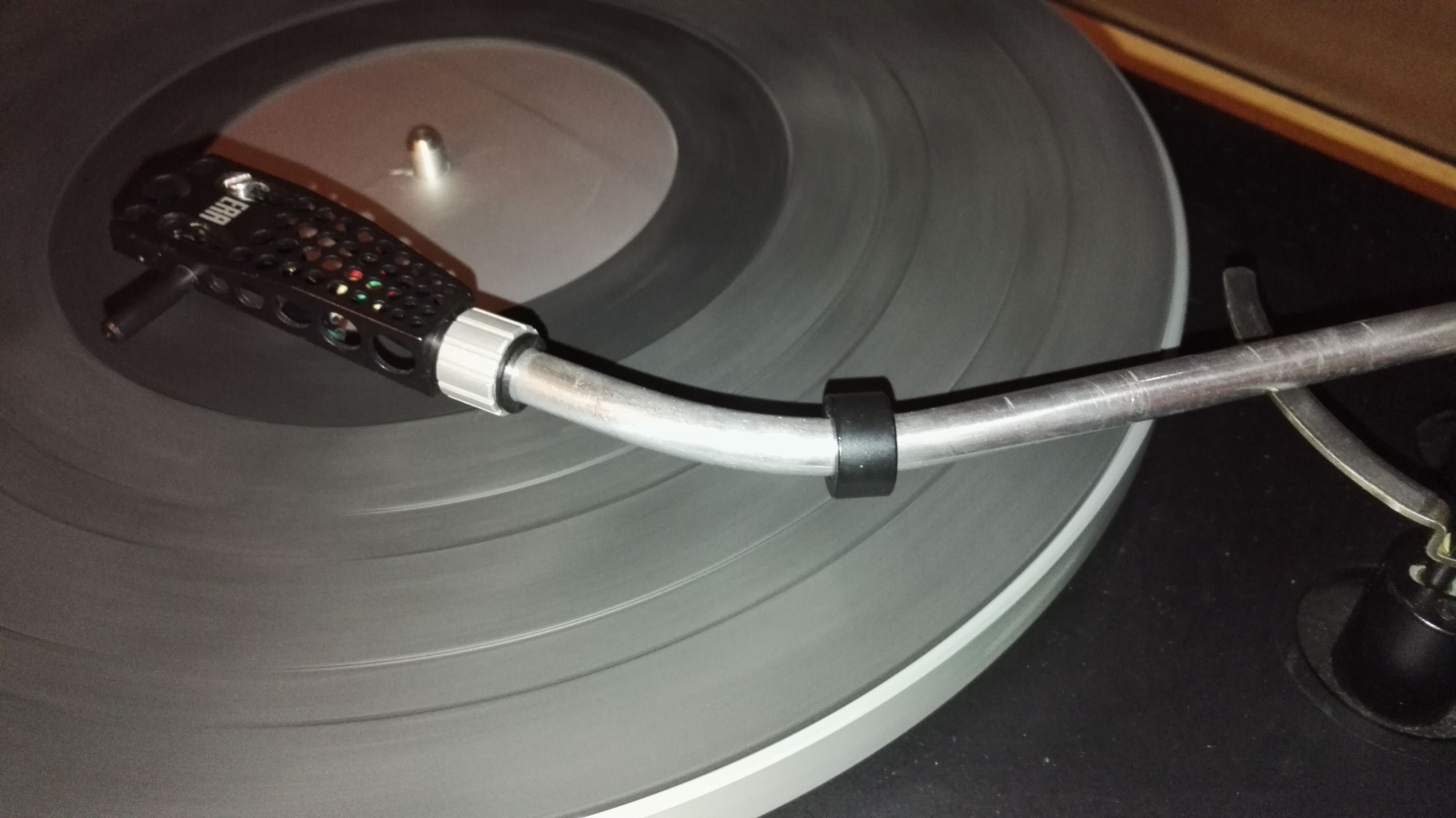

La cellule qui était installée dessus est une JELCO MC 9

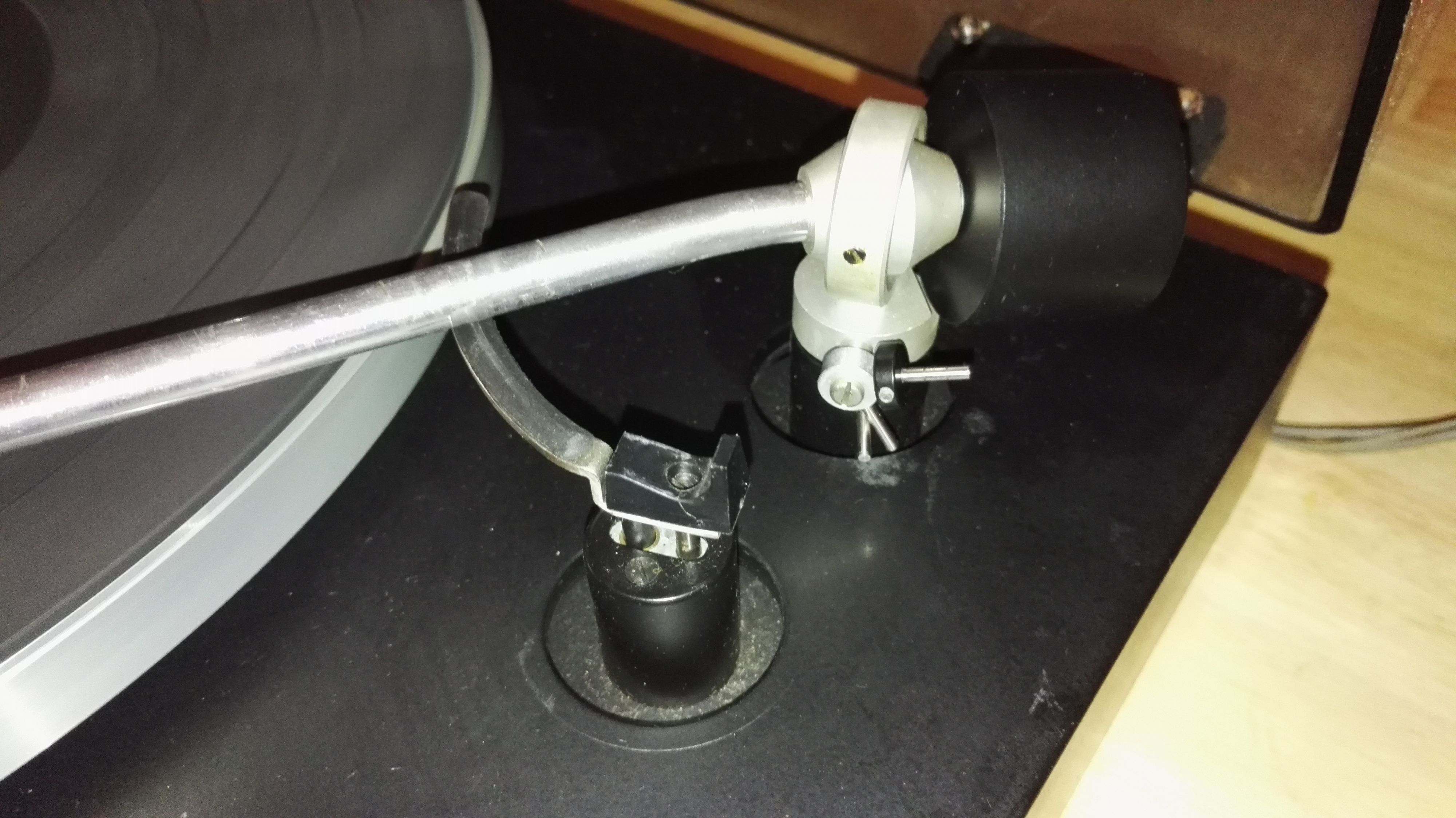

le principe est amusant pour l'antiskating enfin je trouve :)

il y a un gros contre points pour l'équilibre



puis un poids coulissant sur le bras avec 4 graduations (1g par graduation)





puis une petite papillote avec 4 graduations (1 g par graduation pour l'antiskating) sur lequel se met ce petit poids
la papillote s'appuie contre une tige se trouvant sur le socle du bras (tige statique). elle permet aussi d'empêcher celui-ci d'aller se ramasser sur le centre du disque

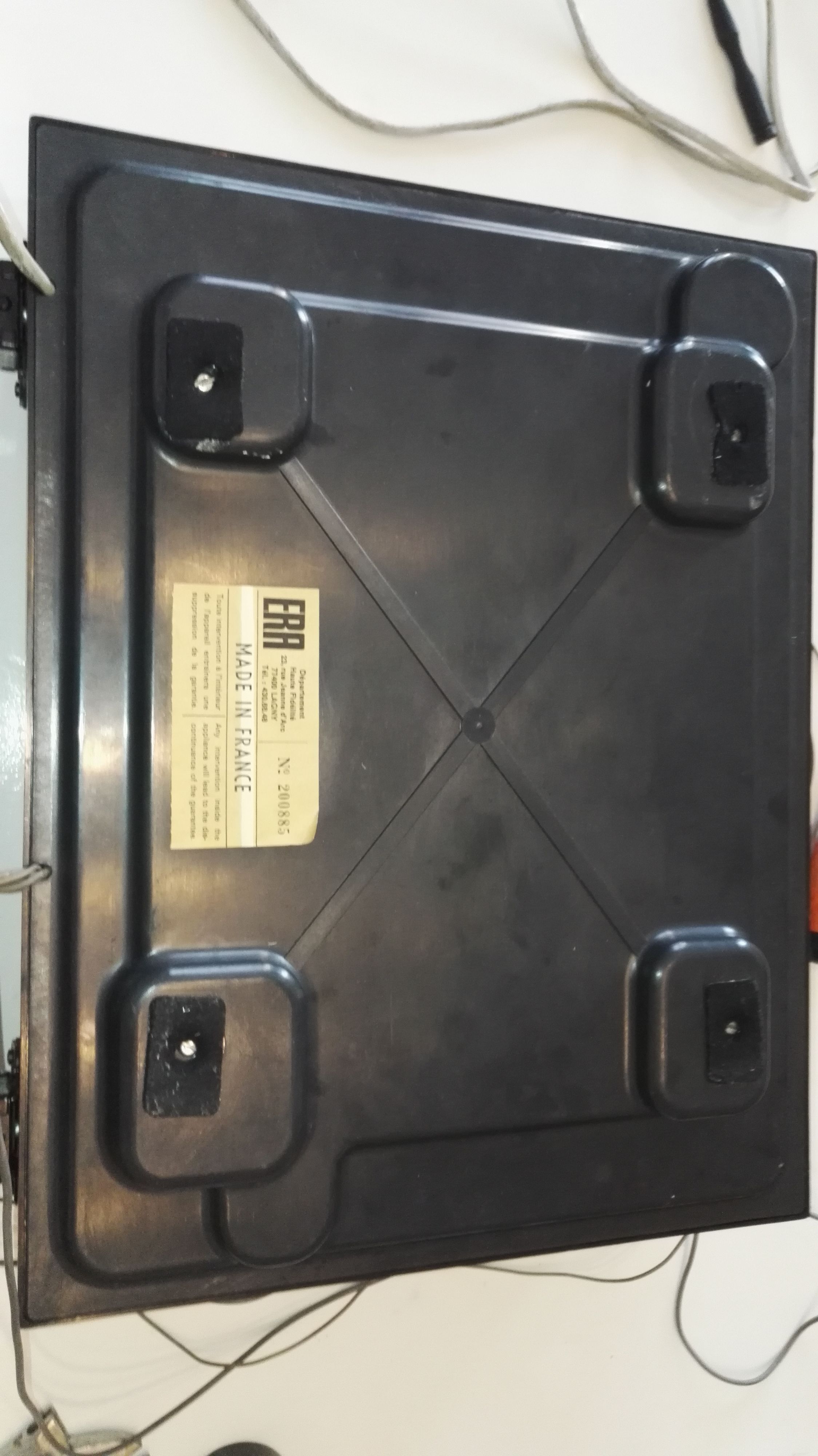

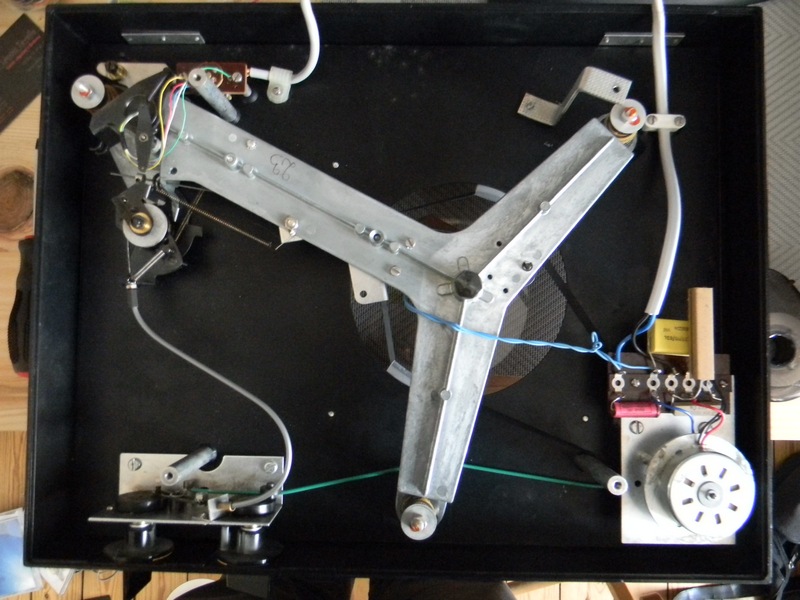

sinon la platine est suspendu en 3 points. elle est assez lourde (7,2 kg) et dans un état impeccable










si qqun a des infos. voir même le manuel utilisateur... car impossible de le trouver sur le net

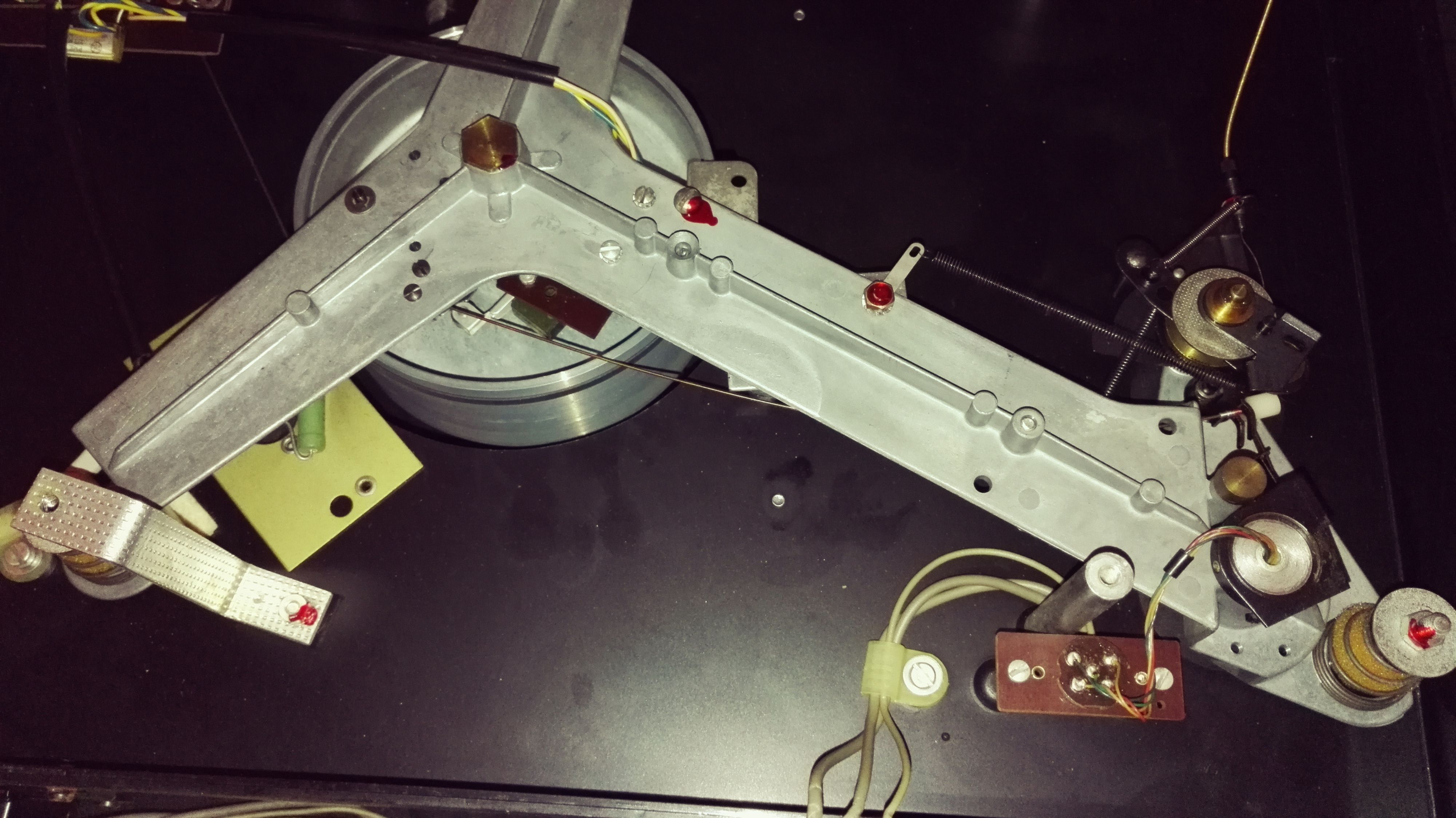

Sur la dernière photo , sous l'axe de rotation du plateau, il y a un boulon, est ce que c'est à cet endroit que le graissage se fait ?
le mécanisme de levé du bras perd un peu de son huile. savez vous par laquelle elle doit être remplacée ?
Dernière édition: 21 Oct 2017 18:50 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 21 Oct 2017 22:19 #2

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Pas courant ... très jolie !

- pour la descente du bras:
m.ebay.fr/sch/i.html?_from=R40&_trksid=p...silicone+damping+oil
- Il faut soulever le plateau, et tu trouveras le palier.
Il faut nettoyer l'axe, ainsi que le puit, et tu mets de l'huile dans le puit (pas l'huile de silicone), plutôt type machine à coudre ou 5w30/10w30.
A moins que tu trouves le grade prévu par ERA .. Voir sur VE, il y a plusieurs manual Era, mais pas la 2022 !
Dernière édition: 21 Oct 2017 22:22 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 08:20 #3

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
Merci :banana:
C'est vrai qu'elle n'est pas courante, pour preuve je ne trouve rien sur internet :) meme si ca ne doit pas être le meilleur modele de la marque, loin de là
Ca ne se voit pas bien sur les photos, mais le capot est teinté avec des reflets bleus (yess) . J'ai même encore l'autocollant ERA sur le capot





Merci pour les infos, je vais regarder ca :ok:

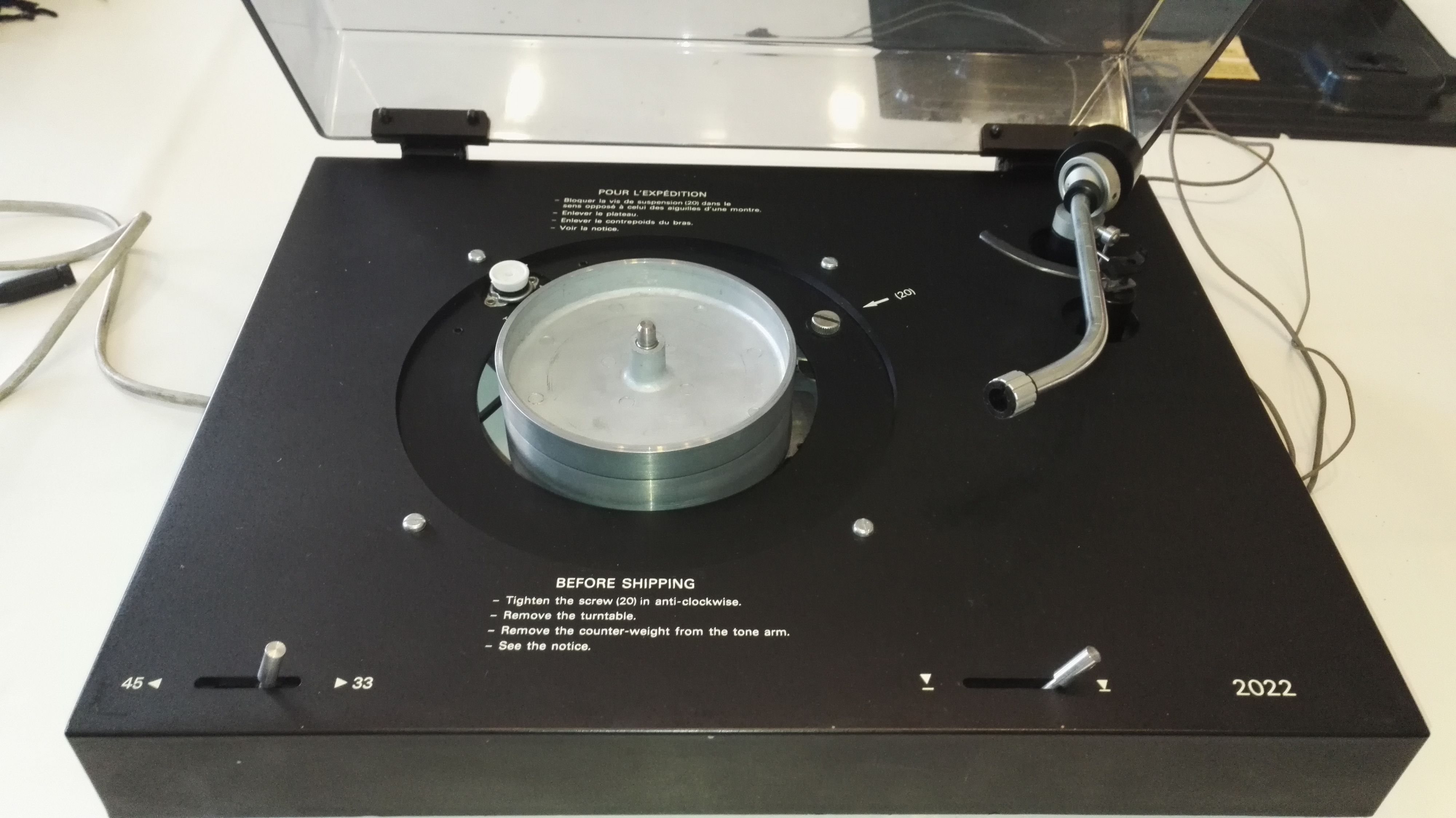

Pour le palier si j'enlevez le plateau j'ai ca ... :cry:

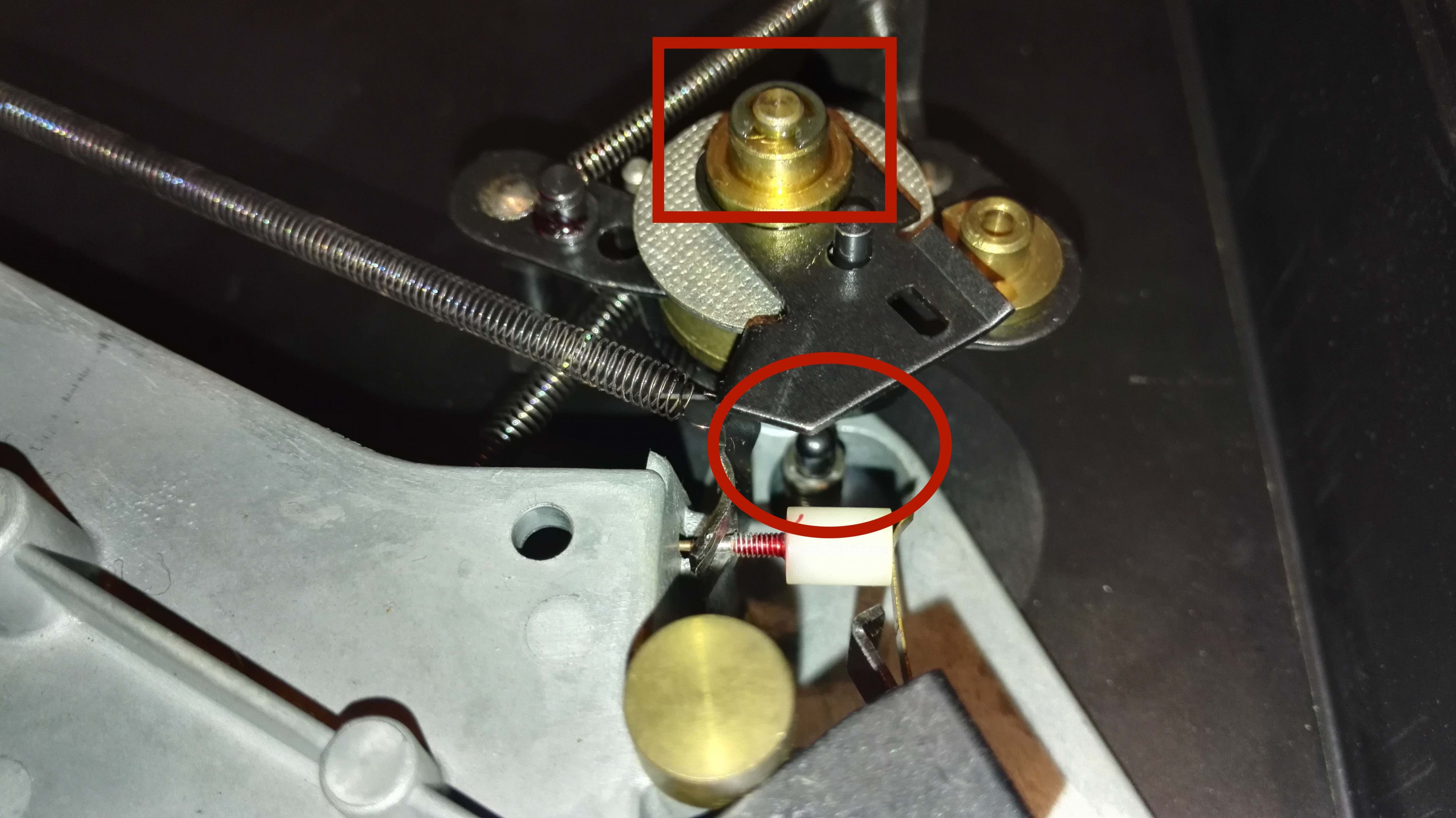

Voici une photo avec mon histoire de pompe du bras. elle fonctionne mais j'ai une goutte d'huile qui se forme en lieu et place du carré rouge sur la photo. lorsque j'actionne le bras, une piece pivote et appuie sur la piece encerclée de rouge sur la photo et le bras se lève
Je pense qu'au niveau de la petite goupille, il doit y avoir un joint qui est fatigué
En ce qui concerne la cellule par défaut, la marque est je crois connue pour les bras de lecture, mais pour les cellules /?/


Dernière édition: 22 Oct 2017 08:47 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 11:13 #4

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 652
  • Remerciements reçus 14
  • Points : 3392
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Ça a l'ai bien construit et ce châssis en T rappele quelque(s) chose(s)

Pour la cellule peu d'info (rien sur vinyle engine)
De toute façon tu as intérêt à regarder au moins si tu trouve un diamant neuf ou à changérer la cellule
Un diamant usagé c'est pas bon pour les vyniles
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 11:46 #5

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Tu n'arrives pas à enlever le contre plateau ?
Il ne se démonte pas ?
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 13:23 #6

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
JGN écrit:
Ça a l'ai bien construit et ce châssis en T rappele quelque(s) chose(s)

Pour la cellule peu d'info (rien sur vinyle engine)
De toute façon tu as intérêt à regarder au moins si tu trouve un diamant neuf ou à changérer la cellule
Un diamant usagé c'est pas bon pour les vyniles


J'ai trouvé ca pour la cellule :
This is a Jelco MC-9A moving magnet phono cartridge in good working condition with  needle  + 1 new elliptical stylus. Sounds very good.
This is a clone of a Sanyo MG-15 and was also made under the Onkyo name as well as other brands such as Rotel, Sansui, NEC, Tensai, Pioneer, and CEC.
Specifications ■
 Frequency response 10 Hz to 25 kHz
 Channel separation 25 dB or more (1 kHz)
 Output voltage 3.5 mV (1 kHz, 50 mm / s)
 Output balance less than 1.5 dB
 Appropriate stylus pressure 1.75 g ~ 3 g
 Load resistance 50 kΩ to 100 kΩ
Needle 0.5 mil diamond needle (upgraded to elliptical)
 Needle tip compliance 12 × 10 -6 cm / dyne
 Weight 8.5 g

Oui effectivement, je trouve aussi que la construction en 3 points est pas mal. Meme si je ne suis pas un spécialiste, je trouve que ca ressemble ce que thorens faisait. Et Made In Frônce s'il vous plait *ttg>
J'aimerais bien une cellule récente (60 à 100 euros) , mais je ne sais pas trop vers quoi m'orienter

cynos écrit:
Tu n'arrives pas à enlever le contre plateau ?
Il ne se démonte pas ?

Si j'enlevez le plateau, j'ai don c ça. quand je tire dessus vers le haut, il monte sur 0,5 cm mais ne s'enlève pas

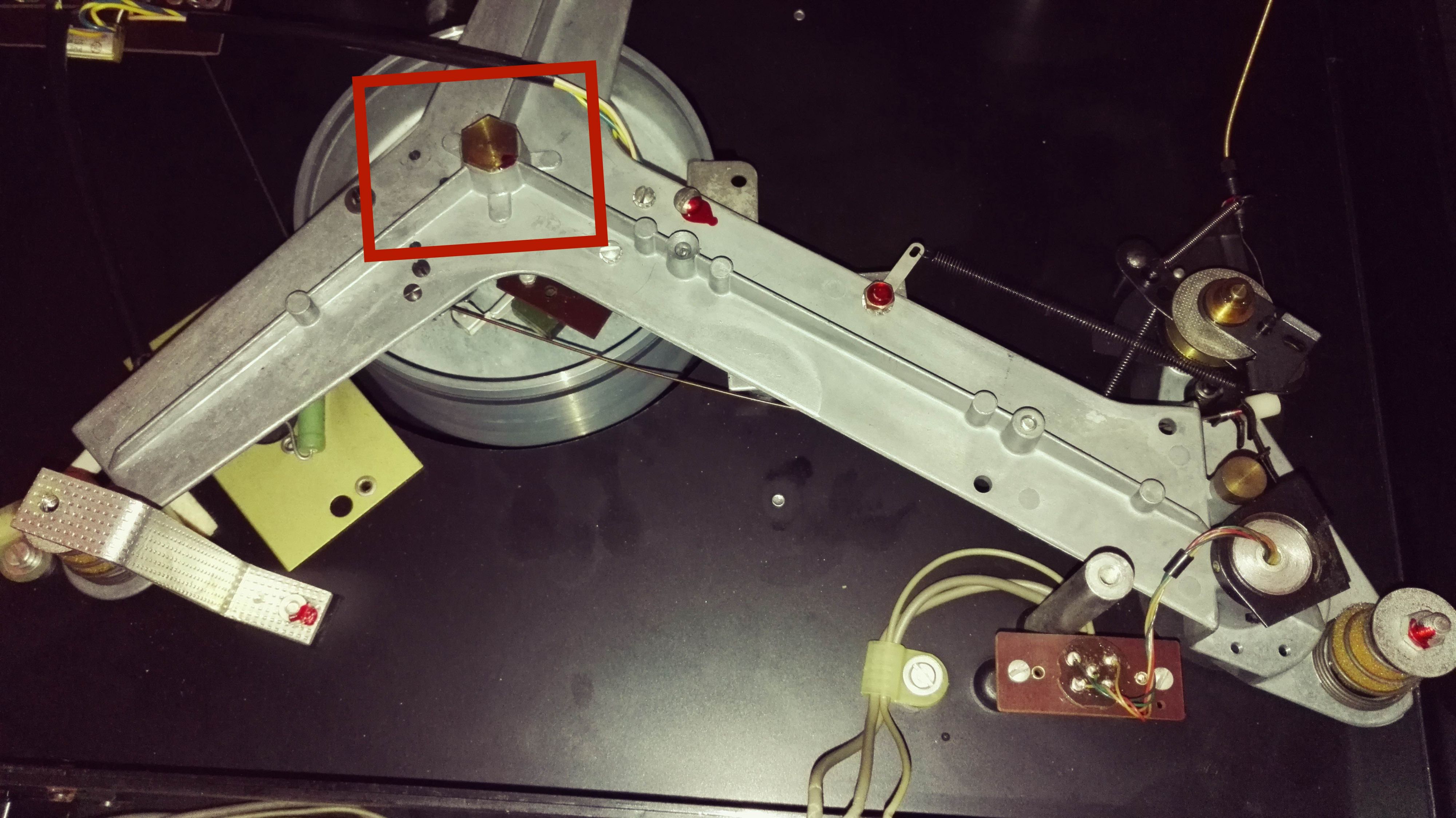

Ne faudrait il pas que je demonte la vis sur l'image suivante plutôt ?


Dernière édition: 22 Oct 2017 16:47 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 14:45 #7

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Oui il faut le sortir.
Regarde s'il n'y a pas une petite vis sur le fut extérieur, entre la structure et la sous face du châssis ... difficile à expliquer !

ce genre de vis:

Dernière édition: 22 Oct 2017 14:55 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: ninours

ERA 2022 22 Oct 2017 16:45 #8

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
merci de ton aide j'ai réussi ;)
J'en ai profité pour régler correctement la planéité du plateau et l'arrêt automatique en fin de disque.
Elle est parfaite maintenant
Dernière édition: 22 Oct 2017 16:45 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 18:22 #9

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Alors, comment ?

- il y avait une vis, ou c'est par l'écrou que ça se démonte ?

- si tu ne l'a pas fait, ça peut être bien de polir un peu l'axe.
et pour le puit, se nettoie avec sopalin et petit bâton en bois (comme sur les thorens).

- pour l'huile, tu as mis quoi ?
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 18:42 #10

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
C'est par l'écrou que ca se démonte.

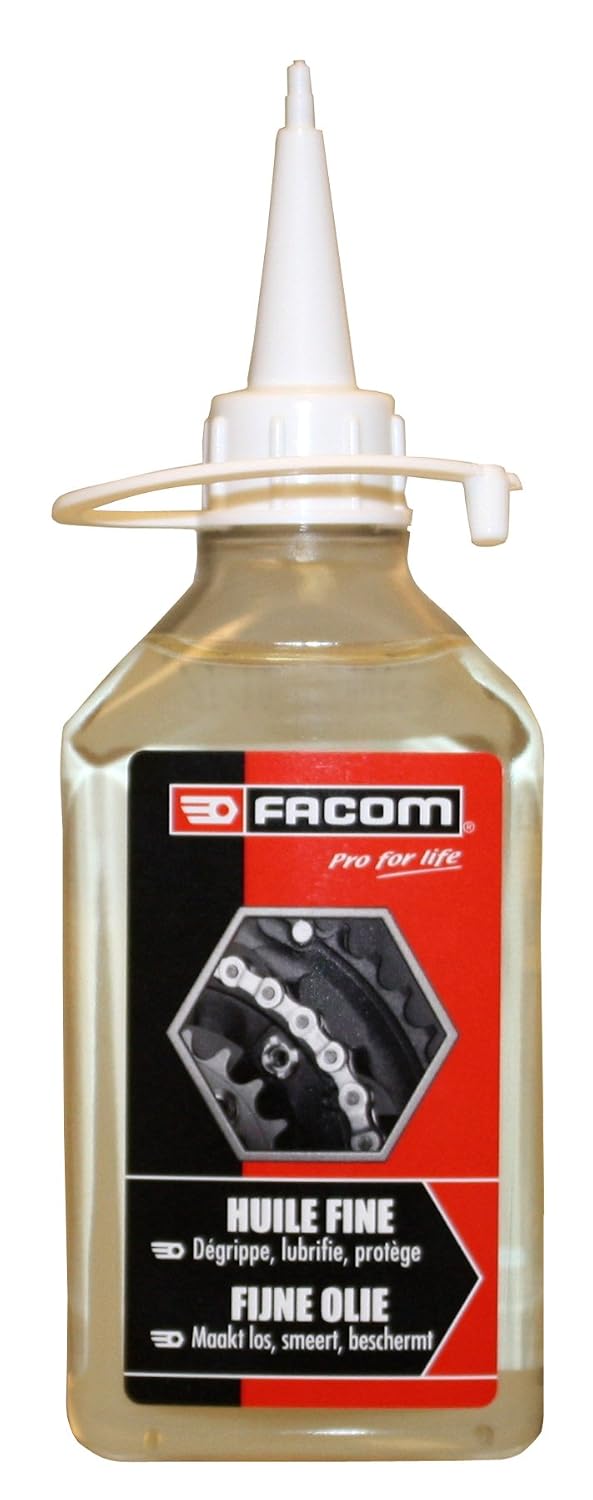

J'ai mis de l'huile que j'avais chez moi pour d'autres utilisations :ok:
J'espere que ca va
images-na.ssl-images-amazon.com/images/I...zserjUL._SL1500_.jpg
Dernière édition: 22 Oct 2017 18:43 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 22 Oct 2017 18:57 #11

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
C'est mieux que rien !
De toute façon, il faudrait voir le genre d'huile préconisé par ERA.
Perso, j'utilise le plus souvent de l'huile multigrade que je mes dans les voitures ou la tondeuse autoportée ... pas de problème.

Mais ici certains sont intransigeant sur l'huile ... :)
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 23 Oct 2017 08:54 #12

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
J'ai trouvé des infos sur ERA. en fait j'ai l'impression que SONAB (suédois) était construit par ERA. Quand je vois ce genre de photos : (tout est identique, palier, moteur, levée du bras .., même jusqu'à l'autocollant sur ?-| le capot .. et quand on voit à l'intérieur le Made in france... plus beaucoup de doute :) J'ai même trouvé sur internet des modèles avec pivot fictif)Je vais peut être trouvé mon bonheur du coté de chez eux pour mettre la main sur le manuel utilisateur
Il me reste à trouver la correspondance entre mon modele et le leur (yess) :ok:








Dernière édition: 23 Oct 2017 09:12 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 23 Oct 2017 09:30 #13

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
Yamaha aussi avait le même constructeur visiblement :) Ah si.. grosse différence. l'autocollant sur le capot est carré :)

YAMAHA CS-50P




Sonab 85S
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 23 Oct 2017 11:44 #14

  • cynos
  • Portrait de cynos
  • Hors Ligne
  • Technicien
  • Messages : 3116
  • Remerciements reçus 52
  • Points : 1116
  • Karma: 6
  • Médaille en chocolat
Cool, on avance.

Sur Vinyl Engine, pas de manuel pour les Sonab et Yam ?
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 23 Oct 2017 13:36 #15

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0

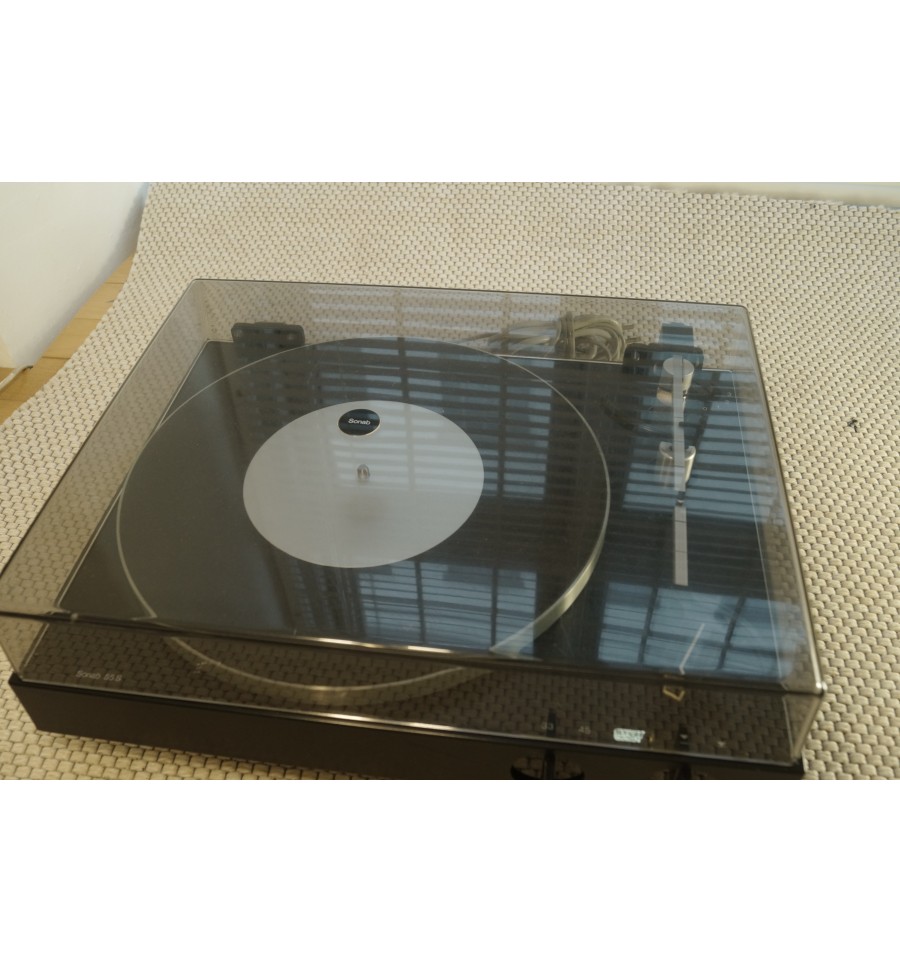

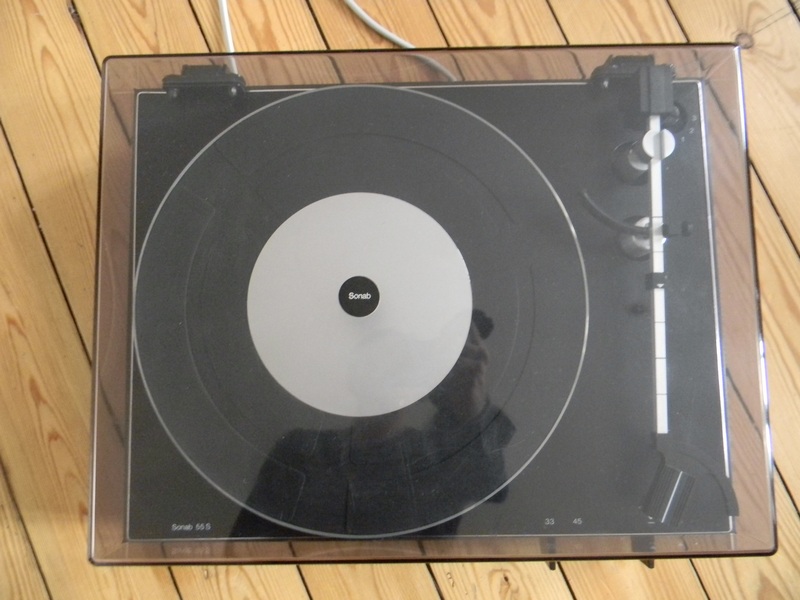

Apparement la Sonab 55S est la même que la ERA 3033 (pour laquelle j'ai trouvé le manuel). Compte tenu des photos de l'intérieur trouvé sur internet de la Sonab 55s et vu que ça ressemble fortement à mon ERA, je pense que le manuel de la ERA 3033 fera l'affaire :ok:
je n'ai pas trouvé l'équivalence entre la mienne et sonab ou yam
Dernière édition: 23 Oct 2017 13:37 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 24 Oct 2017 07:05 #16

  • frenchvintagehifi
  • Portrait de frenchvintagehifi
  • Hors Ligne
  • Petit nouveau
  • Messages : 4
  • Remerciements reçus 1
  • Points : 5
  • Karma: 0
Vous pouvez lire mes infos sur les platines ERA ici

www.frenchvintagehifi.com/hardware/the-end-of-an-eraturntable

Je ne manquais pas d'ajouter vos infos dans un prochain episode.
Merci pour vos contributions
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 24 Oct 2017 11:18 #17

  • ninours
  • Portrait de ninours
  • Hors Ligne
  • Petit nouveau
  • Messages : 20
  • Remerciements reçus 1
  • Points : 24
  • Karma: 0
frenchvintagehifi écrit:
Vous pouvez lire mes infos sur les platines ERA ici

www.frenchvintagehifi.com/hardware/the-end-of-an-eraturntable

Je ne manquais pas d'ajouter vos infos dans un prochain episode.
Merci pour vos contributions

:ok:

je pourrais faire de meilleures photos de la mienne, d'autant que je l'ai nettoyé depuis *vah$
Dernière édition: 24 Oct 2017 11:18 par ninours.
L'administrateur a désactivé l'accès en écriture pour le public.

ERA 2022 24 Oct 2017 21:06 #18

  • frenchvintagehifi
  • Portrait de frenchvintagehifi
  • Hors Ligne
  • Petit nouveau
  • Messages : 4
  • Remerciements reçus 1
  • Points : 5
  • Karma: 0
Oui, bien sûr! Merci d’avance
