SUJET : Thorens TD166 MKII

Thorens TD166 MKII 04 Déc 2022 10:57 #55

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Accordé

Mais le réglage que j'évoque, même si le vocabulaire est inadapté, est le réglage en 2 points du disque (autour de 6 et 12 CP selon les gabarits) qui impose à la cellule d'être parallèle aux lignes repaires lorsque le diamant est posé sur ces 2 points, optimisant ainsi l'erreur de piste, et limitant ainsi la distorsion.

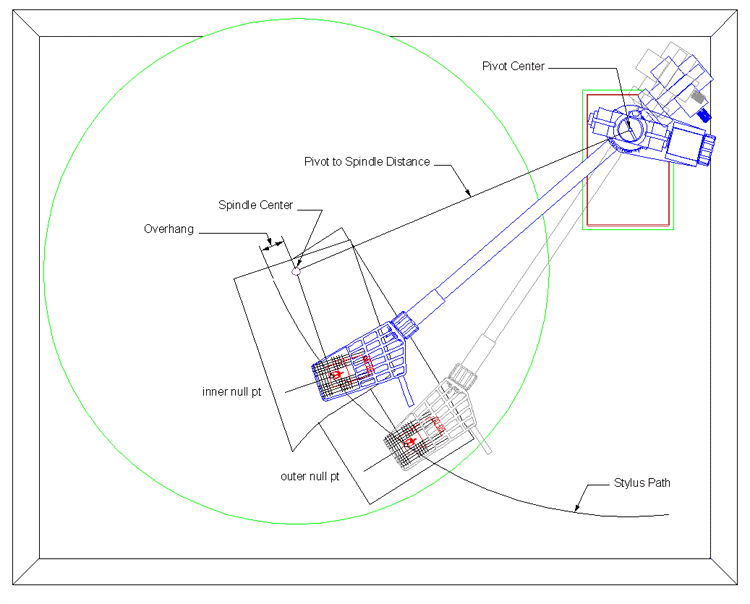

L'overhang, c'est simplement la distance de dépassement entre le centre du plateau et le diamant de la cellule, prolongeant l'axe pivot du bras / centre du plateau. Cette distance pouvant varier selon l'angle et la géométrie du bras. En général comprise entre zéro (bras tangentiel) à une vingtaine de millimètres.

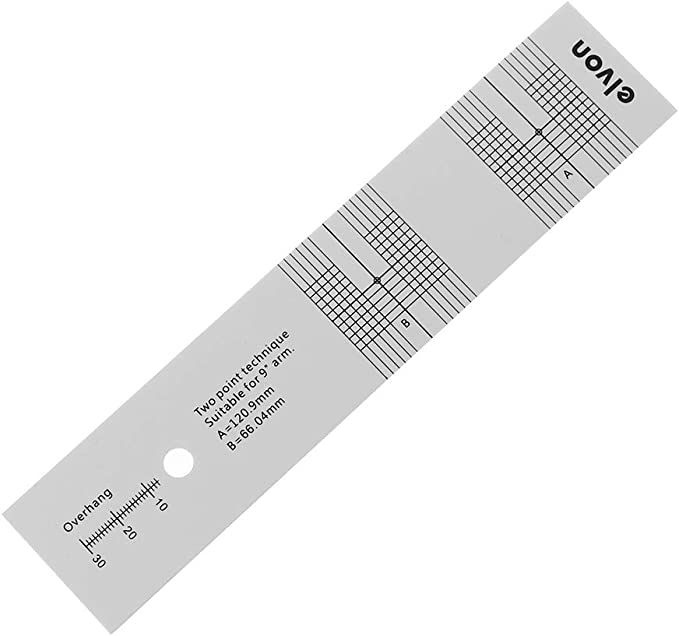

Exemples de "protractor" qui permettent ces réglages.





L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: Harlock

Thorens TD166 MKII 04 Déc 2022 11:45 #56

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
J'avais bien compris. Cela dit, dans un monde parfait avec des platines et bras construits sans erreur *;:>; , l'alignement sur l'overhang d'une cellule parallèle au PC devrait automatiquement la caler sur les points zéro de la courbe choisie par le constructeur...
C'est ce que EMT réalise avec ses cellules à PC intégré, à connecter sur les bras de la marque, montés sur les platines dédiées.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 04 Déc 2022 14:26 #57

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Oui, c'est vrai pour EMT, et aussi pour les anciens bras SME à condition d'utiliser le PC d'origine, qui ne permet pas de faire coulisser la cellule.
C'est aussi le cas de Linn, cellules à fixer en 3 points, sur bras et platine de la marque.
Mais comme il n'est pas terrible... on en change... et là, il faut régler l'alignement...

Après, il y a aussi des bras plus ou moins bien conçus... si,si, ça existe... pour lesquels un simple parallélisme dans le PC ne permet pas un réglage optimum en 2 points...

Cela permet aussi de compenser un montage de bras avec percage "un peu décalé ", ça existe aussi...
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 04 Déc 2022 18:57 #58

  • Harlock
  • Portrait de Harlock
  • Hors Ligne
  • Membre actif
  • Messages : 34
  • Points : 36
  • Karma: 0
Je n'ai pas tout compris ?-|
Mais je viens de me commander un protractor et je verrai ce que ça donne, merci :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 04 Déc 2022 19:57 #59

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
Je vais essayer de la faire courte…
Avec un bras à pivot, la course de la cellule décrit un arc de cercle. L’angle du diamant dans le sillons varie donc en permanence. Il y a 2 points sur ce trajet où le diamant est parallèle au sillon comme le burin graveur qui l’a créé. C’est les seuls endroits où le canal gauche est lu en phase avec le canal droit. Partout ailleurs il y a un décalage. Pour le minimiser les fabricants de bras créent des formes dont la géométrie permet de suivre des courbes calculées pour limiter ces distorsions. Il en existe plusieurs qui ont chacune leurs avantages et inconvénients.
Lorsque tu montes une cellule sur ton bras, il faut faire coïncider le diamant avec la courbe qui passe par le point de dépassement de l’axe. C’est l’overhang. (Voir le schéma au dessus) pour ça tu recules ou tu avances la cellule sur son PC. Aux 2 points zéro, ta cellule doit être parallèle à l’axe du sillon (matérialisé par un quadrillage). Ainsi tu liras les disques avec une distorsion minimisée.
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 04 Déc 2022 20:15 #60

  • Threshold
  • Portrait de Threshold
  • Hors Ligne
  • Membre actif
  • Messages : 116
  • Remerciements reçus 6
  • Points : 133
  • Karma: 0
L’azimut qui a aussi été évoqué correspond de face, à l’angle du diamant par rapport au plan horizontal du disque. La cellule penche à droite ou à gauche. Un angle différent de 90° ne permet pas à la "pointe" de lire le fond du sillon. Cela crée de la distorsion notamment en limitant la séparation entre les 2 canaux. Cela fait perdre l’aération et les informations de placement des instruments.
Par ailleurs, le diamant aura plus de mal à suivre le sillon. De façon caricaturale, cela peut aboutir à une cellule qui glisse vers le centre du disque.
Le reste étant bien réglé, un bon azimut fera vraiment la différence à l’écoute notamment sur les cellules hdg.
Un bon alignement ne peut être fait visuellement. Il faut une mesure électrique. Un oscillo ou un Fozgometer…
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: Harlock

Thorens TD166 MKII 15 Jan 2023 09:44 #61

  • Harlock
  • Portrait de Harlock
  • Hors Ligne
  • Membre actif
  • Messages : 34
  • Points : 36
  • Karma: 0
Merci pour ces explications hyper techniques :)
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 15 Jan 2023 09:51 #62

  • Harlock
  • Portrait de Harlock
  • Hors Ligne
  • Membre actif
  • Messages : 34
  • Points : 36
  • Karma: 0
Time window écrit:

Exemples de "protractor" qui permettent ces réglages.



J'ai commandé ce modèle là, cette fois la cellule est bien réglée.
Dans le sachet il y a avec le protractor une petite plaque en plastique transparent avec un côté lisse et un côté rugueux, elle sert à quoi ?
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 15 Jan 2023 14:08 #63

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Je ne visualise pas ce que tu décris...
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 15 Jan 2023 18:01 #64

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1735
  • Remerciements reçus 71
  • Points : 21087
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
A se gratter le crane quant on ne trouve pas les réglages *ttg>

En regardant les messages, j'ai revu le gros miroir posé sur le plateau. Et en complément des constat du Bleu,
Vu qu'il doit faire s’affaisser le plateau (et modifier l'assise du bras) il n'est pas horizontal je suis sceptique pour ce qui est de trouver la verticale
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 15 Jan 2023 20:52 #65

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 913
  • Remerciements reçus 45
  • Points : 1001
  • Karma: 1
  • Médaille en chocolat
Un plus petit miroir serait probablement mieux

Mais le bras étant solidaire de la contre platine, et pas unipivot, le contrôle par le reflet reste bon. *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Thorens TD166 MKII 15 Jan 2023 22:08 #66

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1735
  • Remerciements reçus 71
  • Points : 21087
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
c'est pas faux ... :mrgreen: Quoique !
Heureusement qu'il y en a qui suivent
L'administrateur a désactivé l'accès en écriture pour le public.
