SUJET : Un DIY (?) qui ressemble à une TD 150

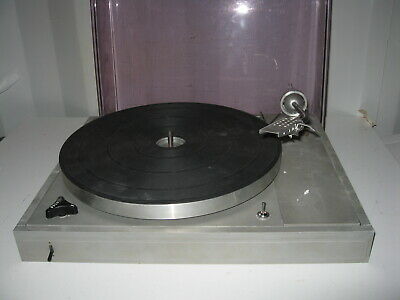

Un DIY (?) qui ressemble à une TD 150 30 Mar 2019 11:33 #1

  • cynos
  • Portrait de cynos

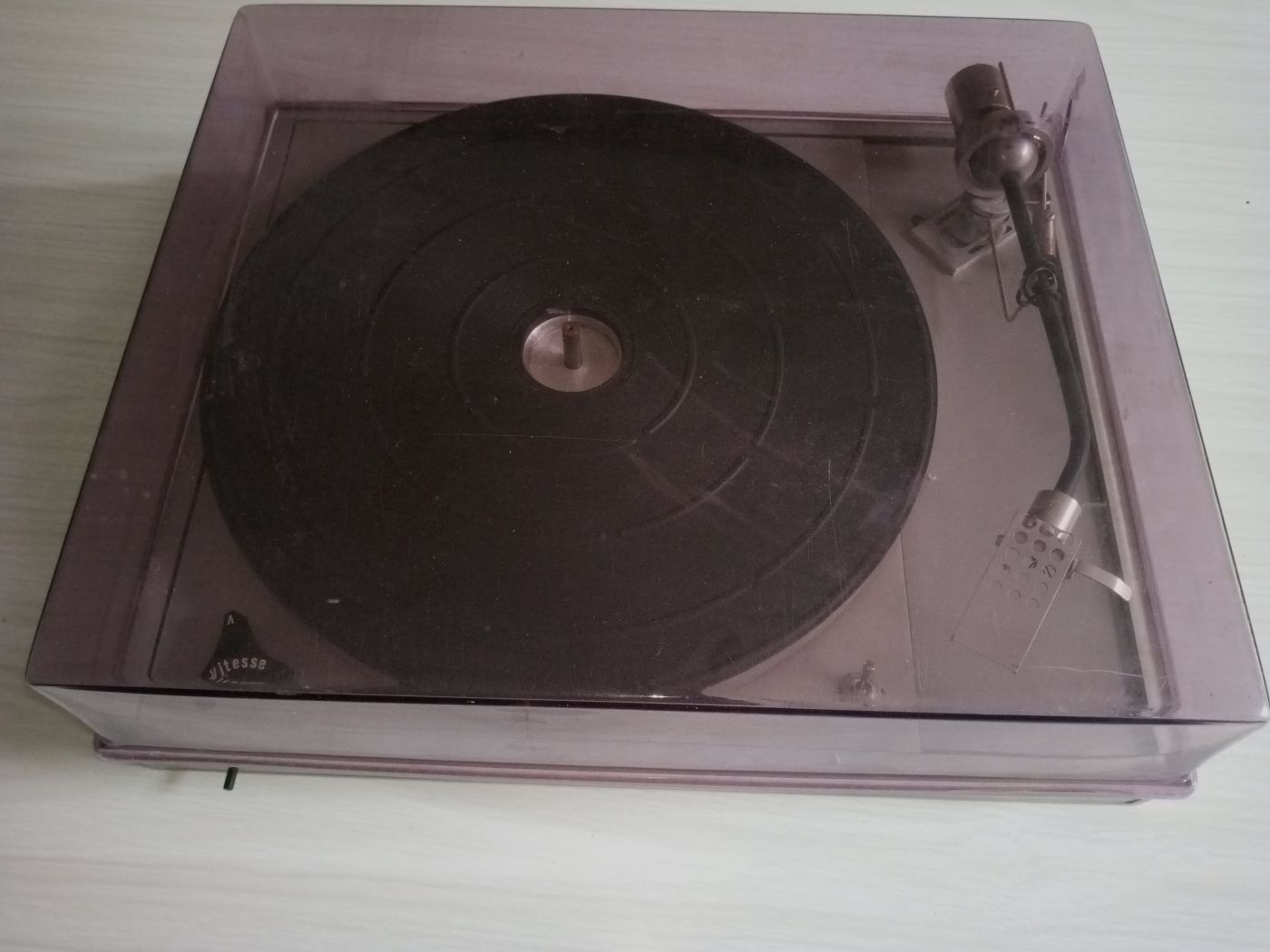

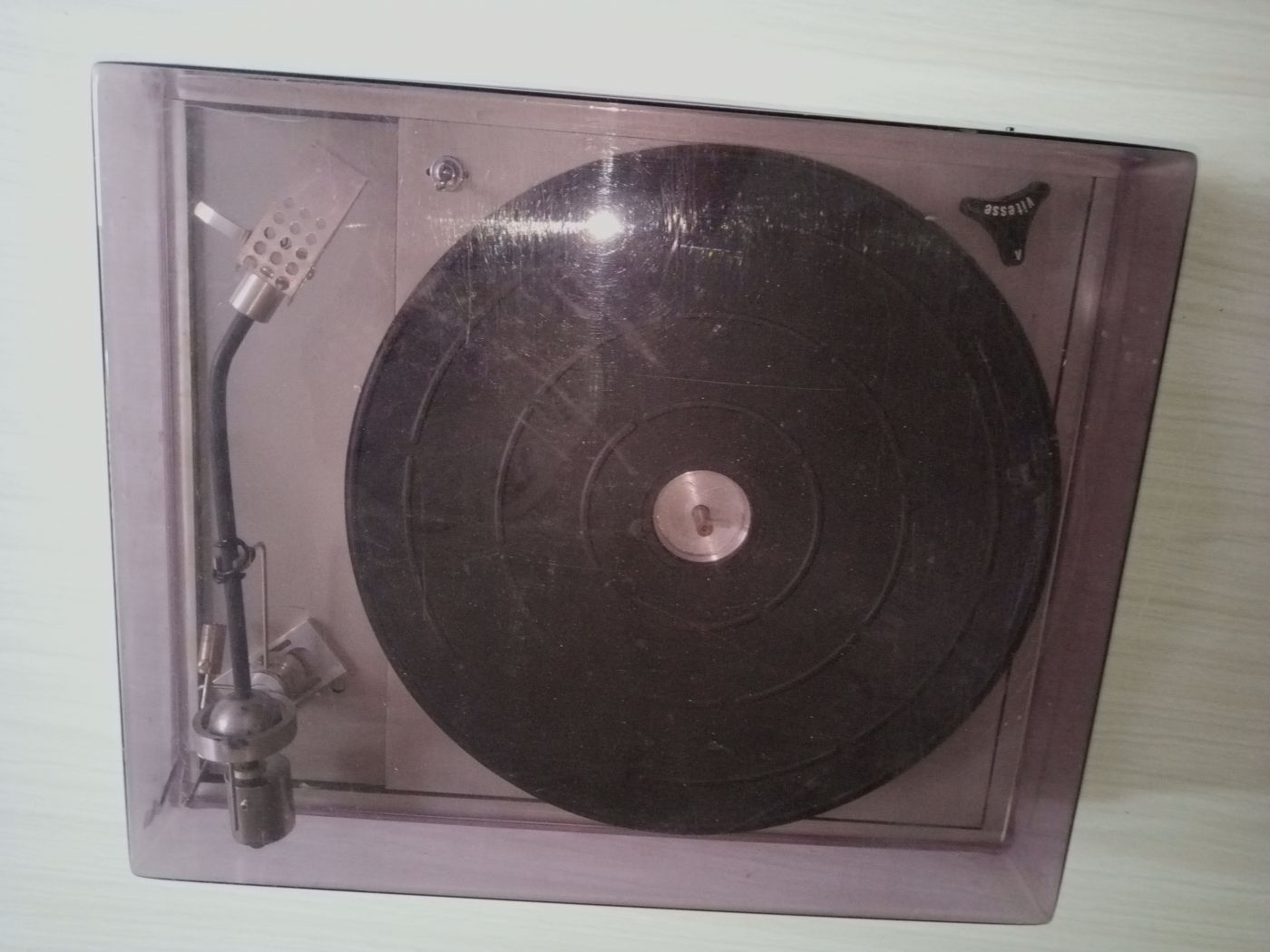

Je sais aujourd'hui, c'est samedi ... mais je dois être du mauvais côté de la force, car j'ai fais l'acquisition d'une platine et je suis incapable de déterminer le modèle.

Je compte sur le Jedi qui dort en vous !














De prime abord, ça ressemble vaguement à une 150, mais aucune pièce (plateau, contre plateau, châssis, palier ...) ne provient d'une 150 !

Alors ?
Dernière édition: 23 Mai 2019 13:19 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Cuisse du Jedi 30 Mar 2019 15:58 #2

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 2624
  • Remerciements reçus 40
  • Points : 8451
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Aucune pièce sauf le couvre plateau et le porte cellule , semble-t-il .

SAIA est un fabricant suisse de composants électriques / électroniques et de moteurs synchrones et asynchrones crée en 1920.

Je verrais plutôt une DIY inspirée de Td 150.

Dommage que tes photos ne puissent s'aggrandir.
Le dessous de plateau est comment ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 30 Mar 2019 16:06 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Cuisse du Jedi 30 Mar 2019 16:17 #3

  • cynos
  • Portrait de cynos
je n'ai pas encore la platine, ce sont les photos de la vente.
Donc je ne sais pas pour le dessous du plateau (s'il est tourné ou moulé).

J'ai aussi pensé à un DIY, au départ ... mais pour faire un DIY c'est quand même plus facile de récupérer des pièces existantes, non ?
Donc peut être des pièces dont certains reconnaitront la provenance (le palier, le contre plateau, le "T" du châssis) ?

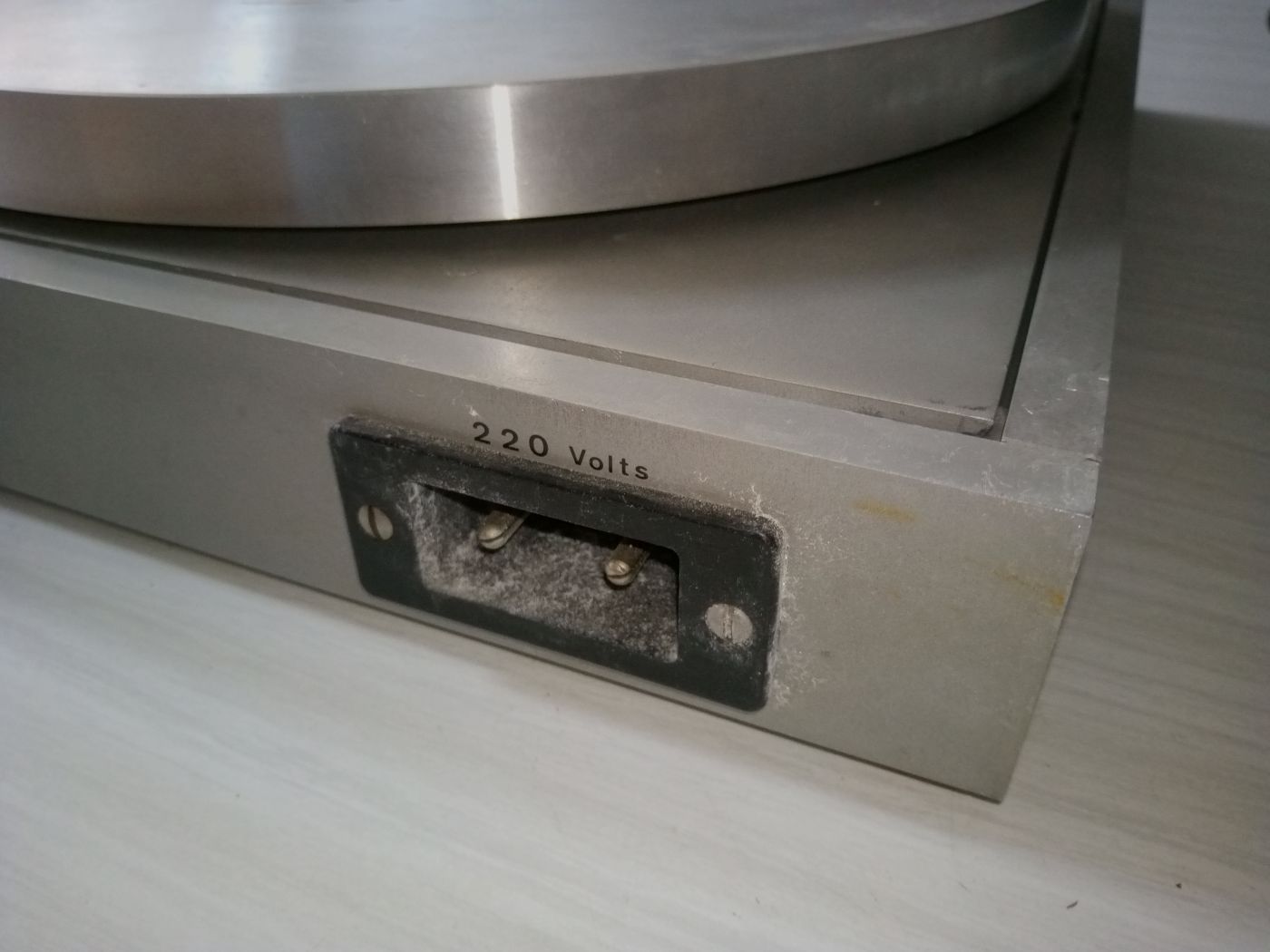

Et puis il y a les marquages à l'arrière, et la trace jaune sous le châssis, ça ressemble à un montage "commercial".
Mais je me trompe peut être ...

A inspecter de près une fois reçue.
Dernière édition: 30 Mar 2019 16:21 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Cuisse du Jedi 31 Mar 2019 12:57 #4

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 4603
  • Remerciements reçus 106
  • Points : 50529
  • Karma: 4
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Etrange et intéressant, on dirait que tout est en alu...

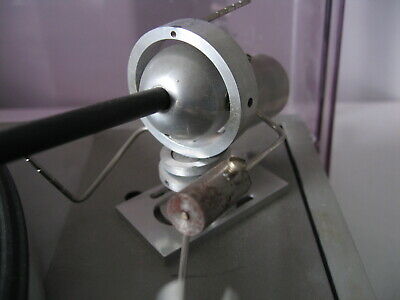

Le pivot du bras est assez particulier avec cette boule d'alu.

Ne reconnaissant rien sauf le porte cellule, je dirai aussi que c'est de DIY.
En la voyant de près, tu verras sans-doute d'autres détails intéressants, ou des pièces d'autres platines(?)
L'administrateur a désactivé l'accès en écriture pour le public.

Cuisse du Jedi 31 Mar 2019 14:39 #5

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • Chiant
  • Messages : 1219
  • Remerciements reçus 9
  • Points : 1293
  • Karma: 1
  • Médaille en chocolat
Je rejoins les deux compères, c'est à mon avis du DIY et surtout une copie de td150.
L'usinage a l'air correct. Tu nous diras ça quand tu l'auras entre tes mimines .:)
L'administrateur a désactivé l'accès en écriture pour le public.

Cuisse du Jedi 19 Avr 2019 15:41 #6

  • cynos
  • Portrait de cynos
Reçue il y a quelques jours déjà (mais en ce moment pas beaucoup de temps).
Je ne sais toujours pas si c'est un DIY ou une construction artisanale de petite série.

C'est du lourd et l'usinage est précis.
Le plateau et le contre plateau sont en alu massif et totalement usinés, relativement lourd.

Socle en alu massif.

Tube du bras ... en carbonne ?

Pas réussi à démonter le palier rapidement.

Dès que j'ai un peu de temps, plus de photos .... ;)
Dernière édition: 19 Avr 2019 17:41 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 23 Mai 2019 13:02 #7

  • cynos
  • Portrait de cynos
Bon voilà, un mois plus tard: la suite:

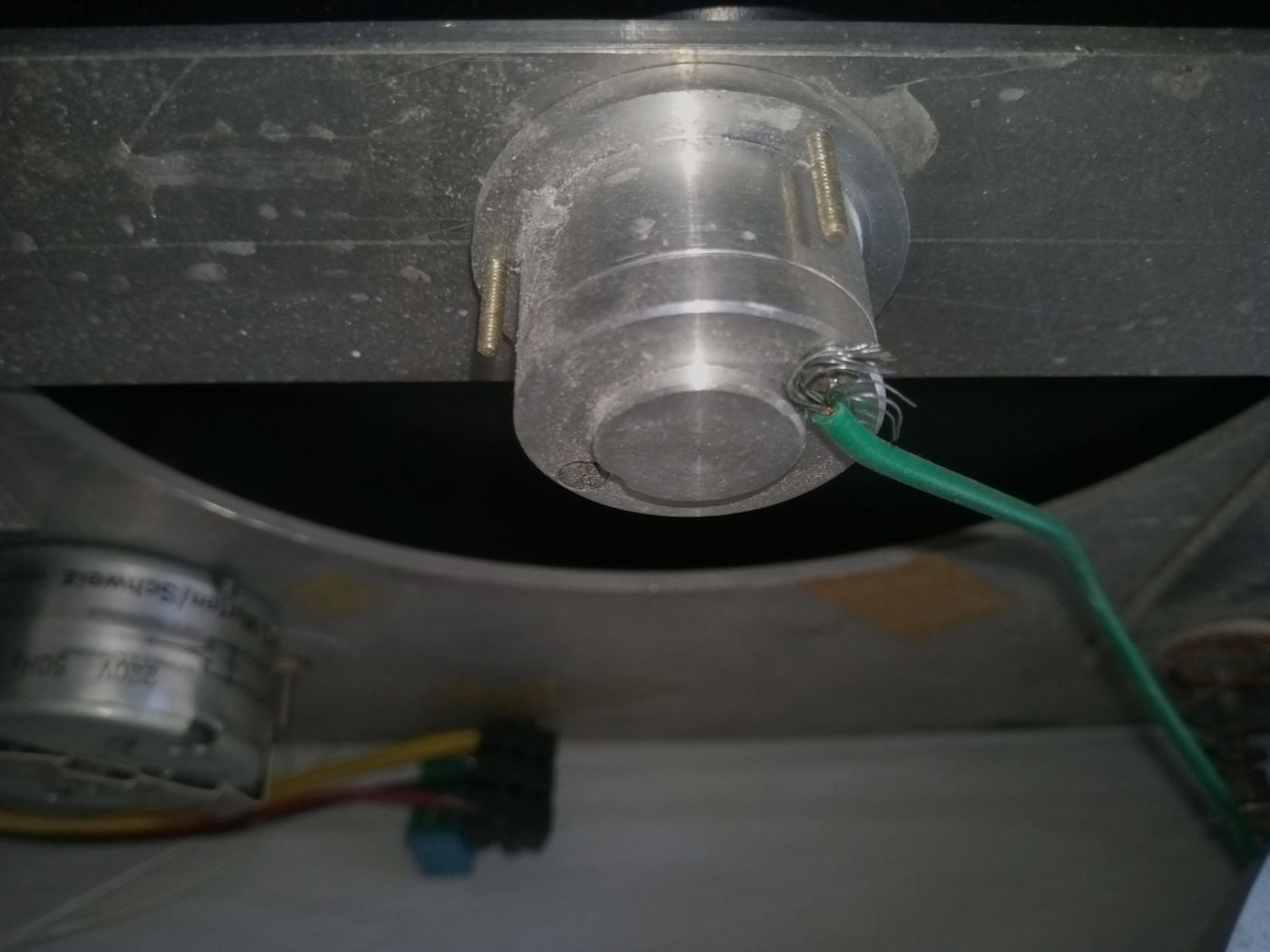

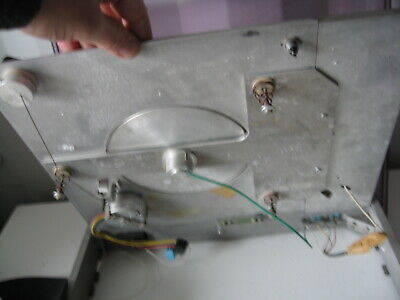

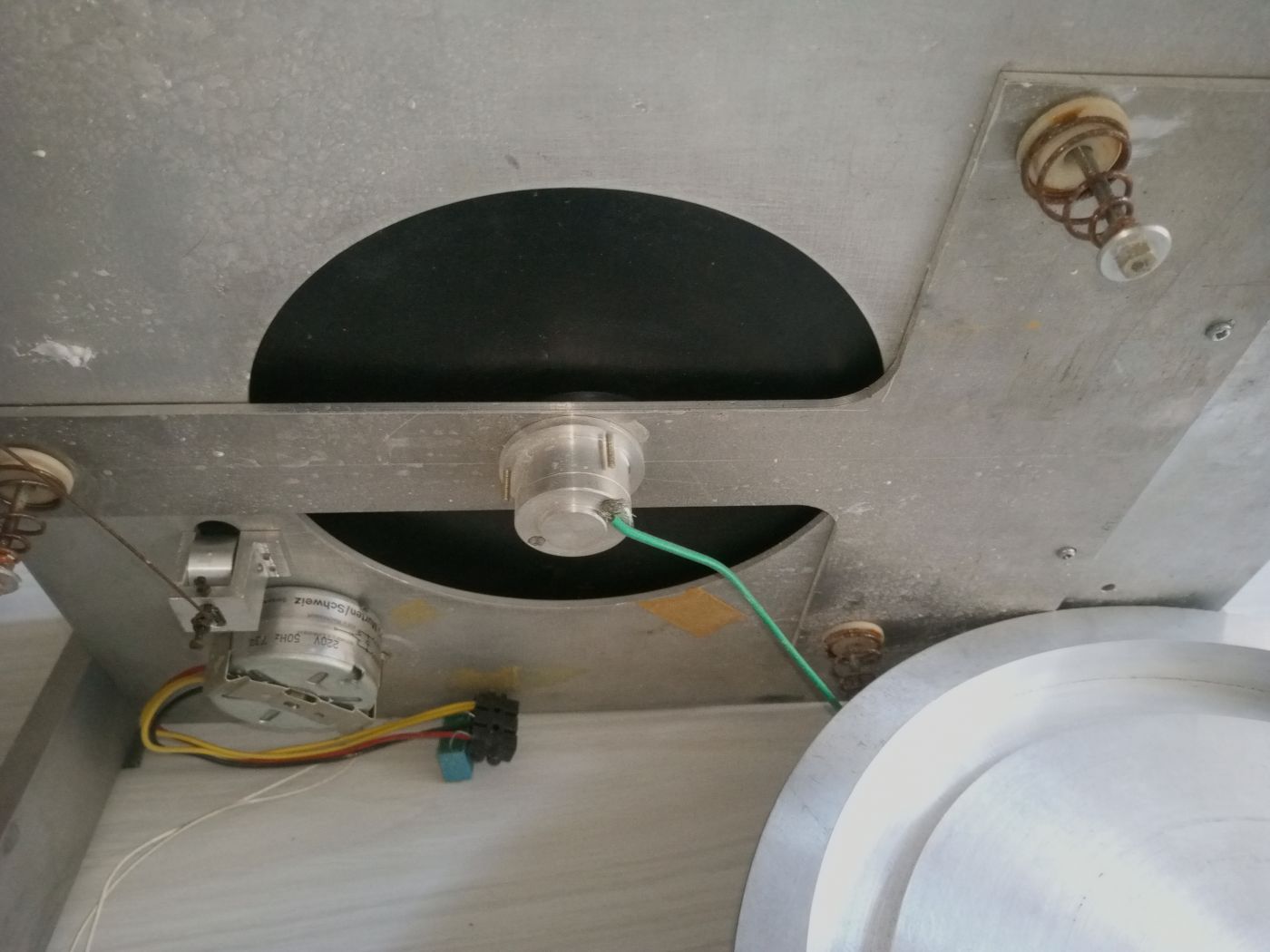

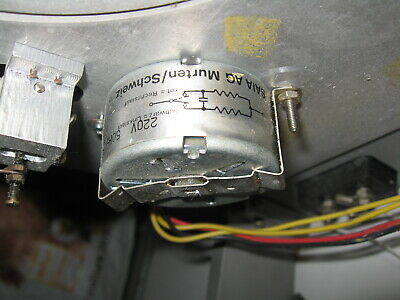

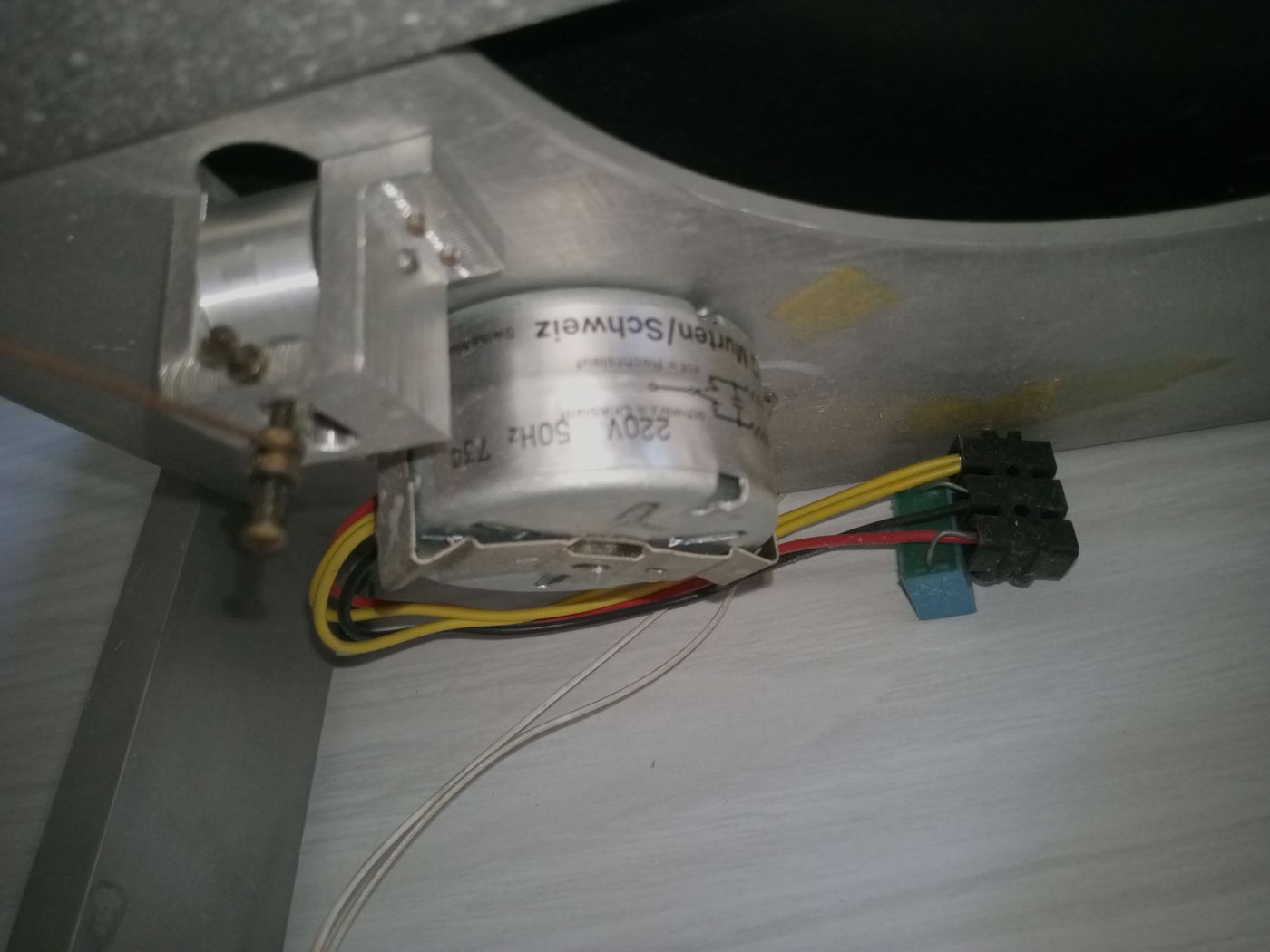

- Moteur SAIA
- Socle en alu

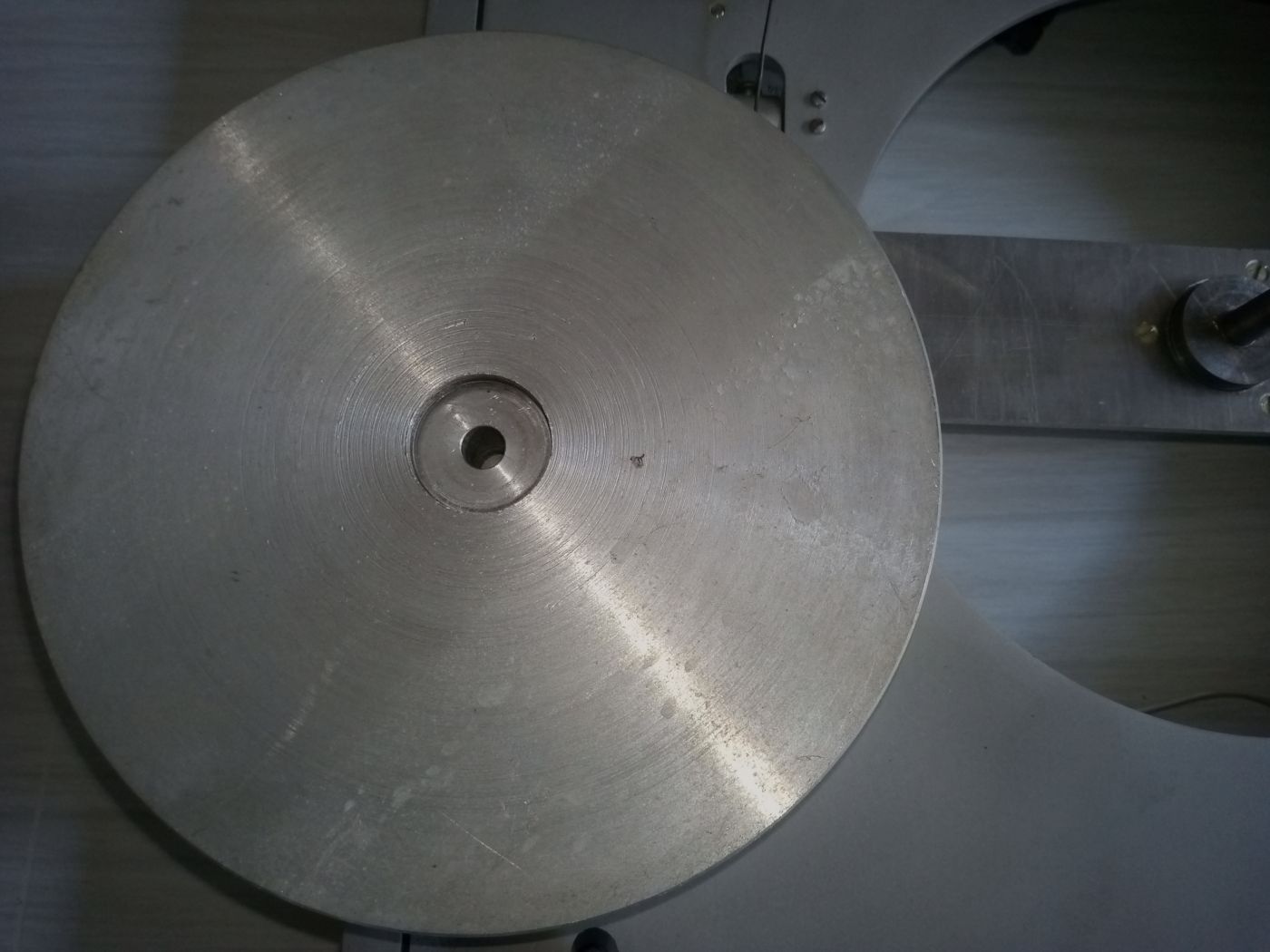

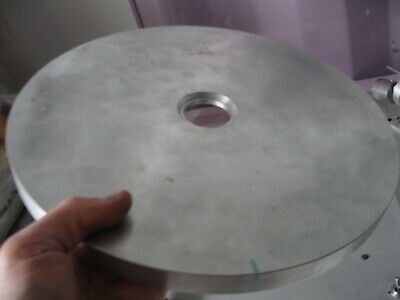

- Plateau alu usiné dans la masse (1,9 kg)

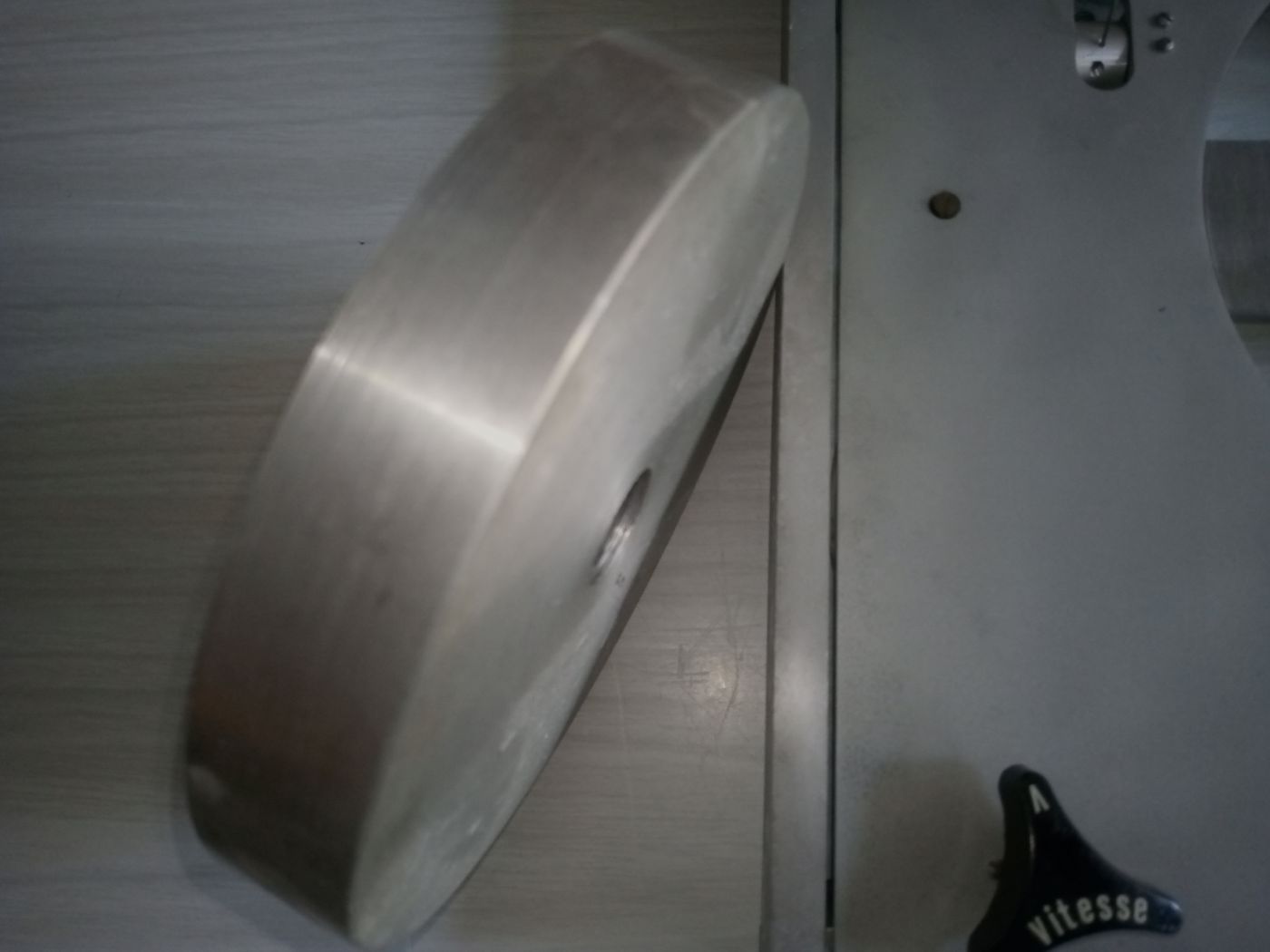

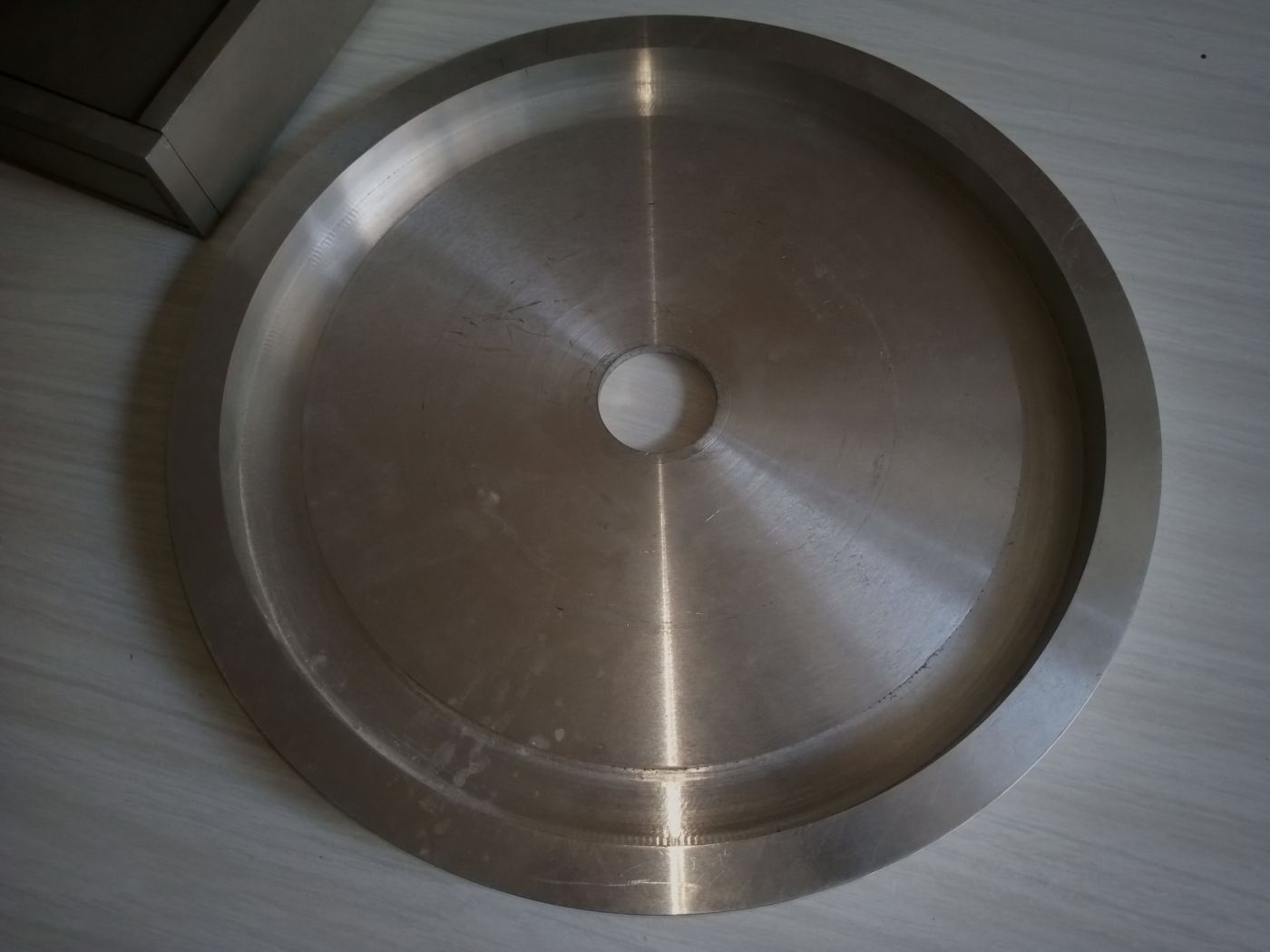

- Contre plateau usiné dans la masse (1,1 kg)

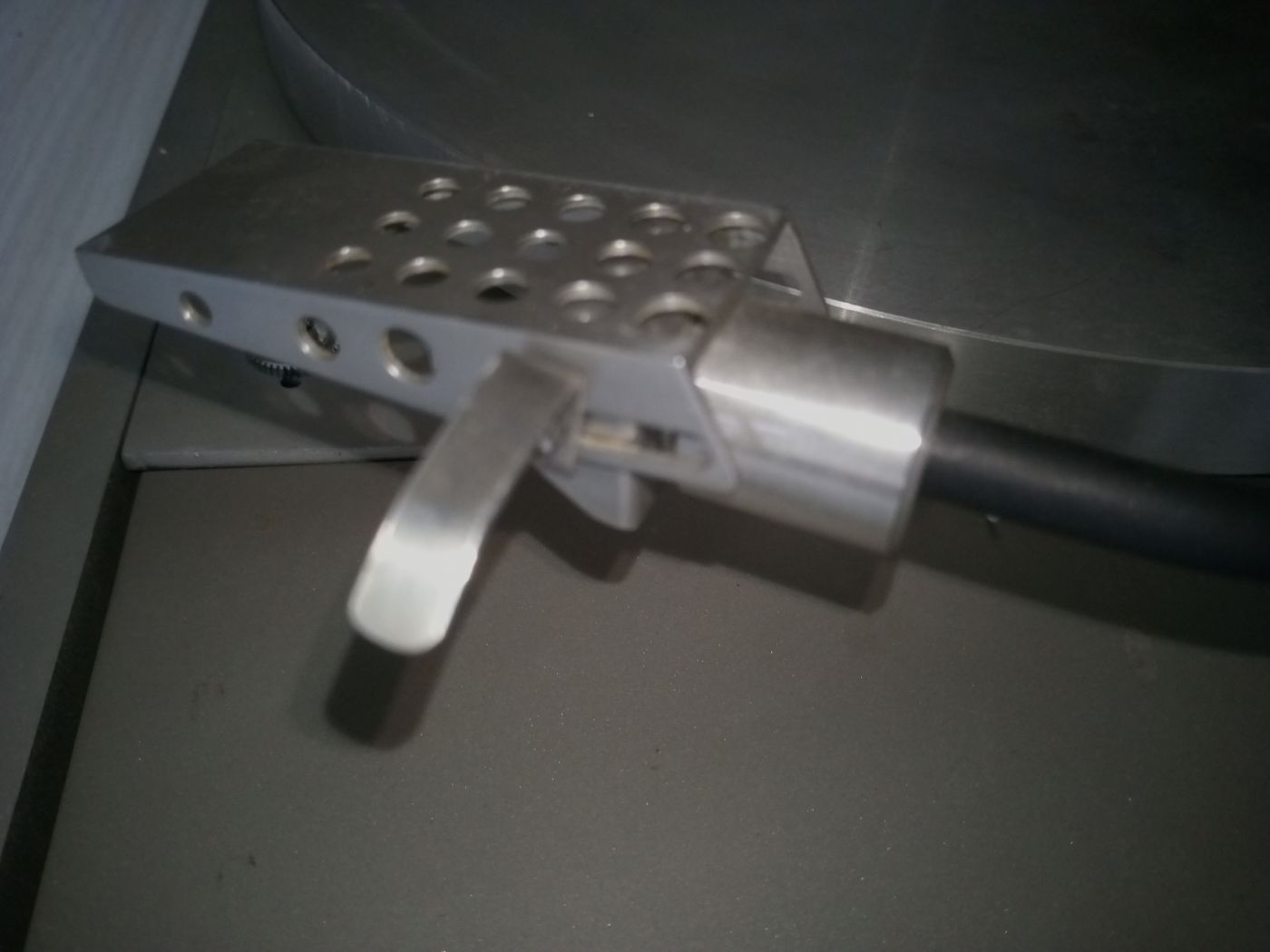

- Le tube du bras semble en carbone (?)
- Tout le reste est en alu.

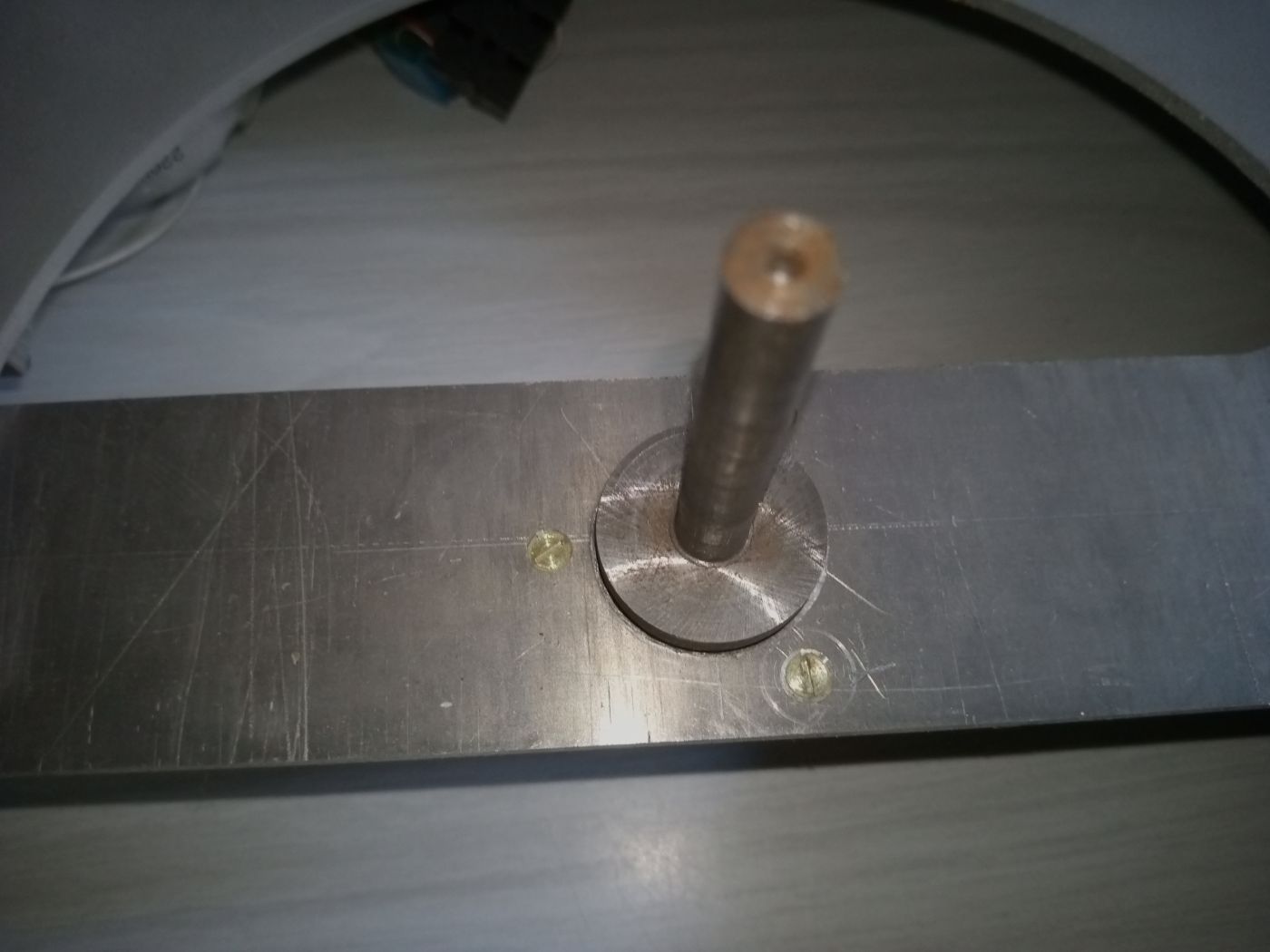

- Je n'ai pas démonté le palier, mais ça a l'air usiné aussi.

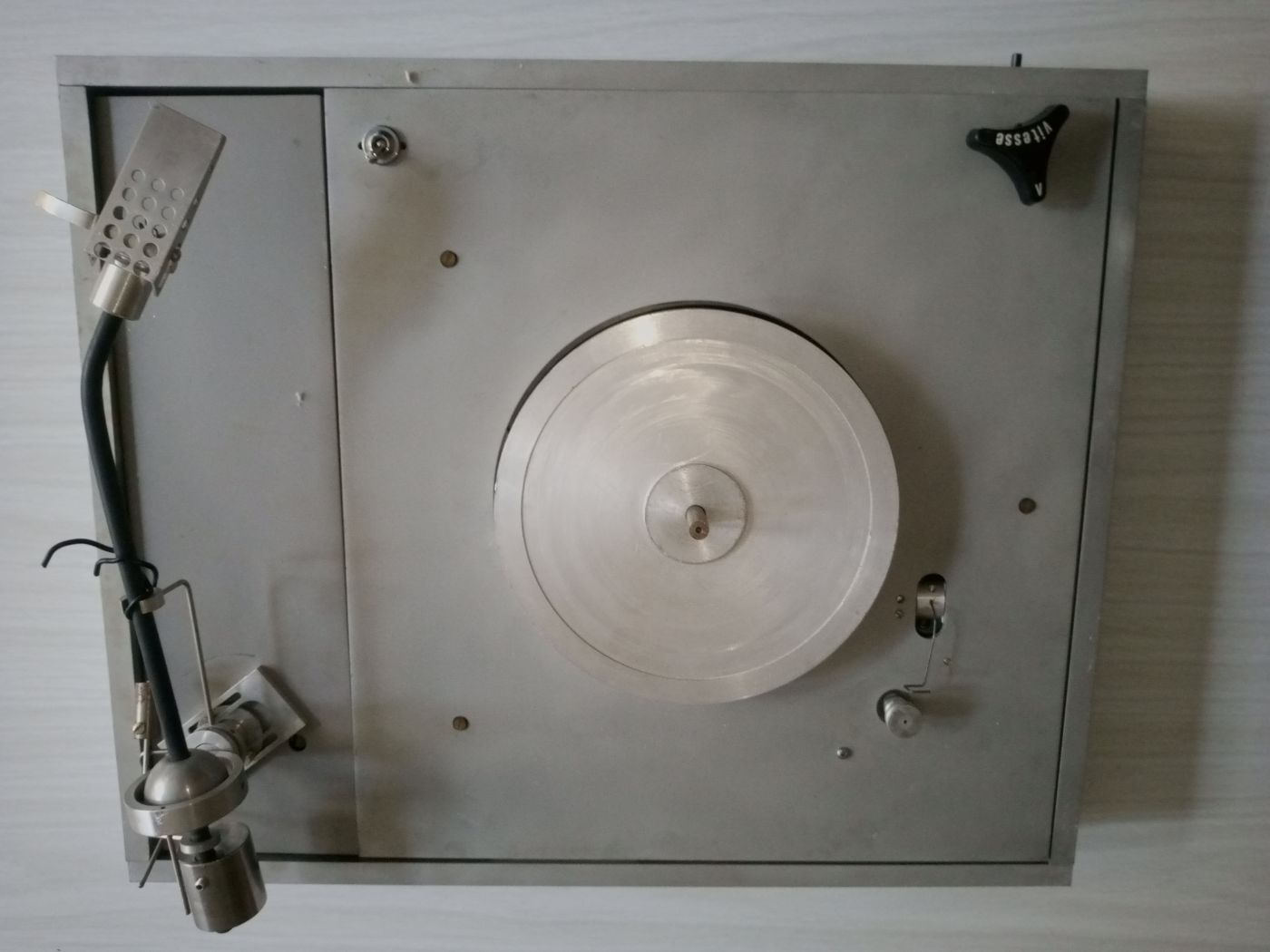

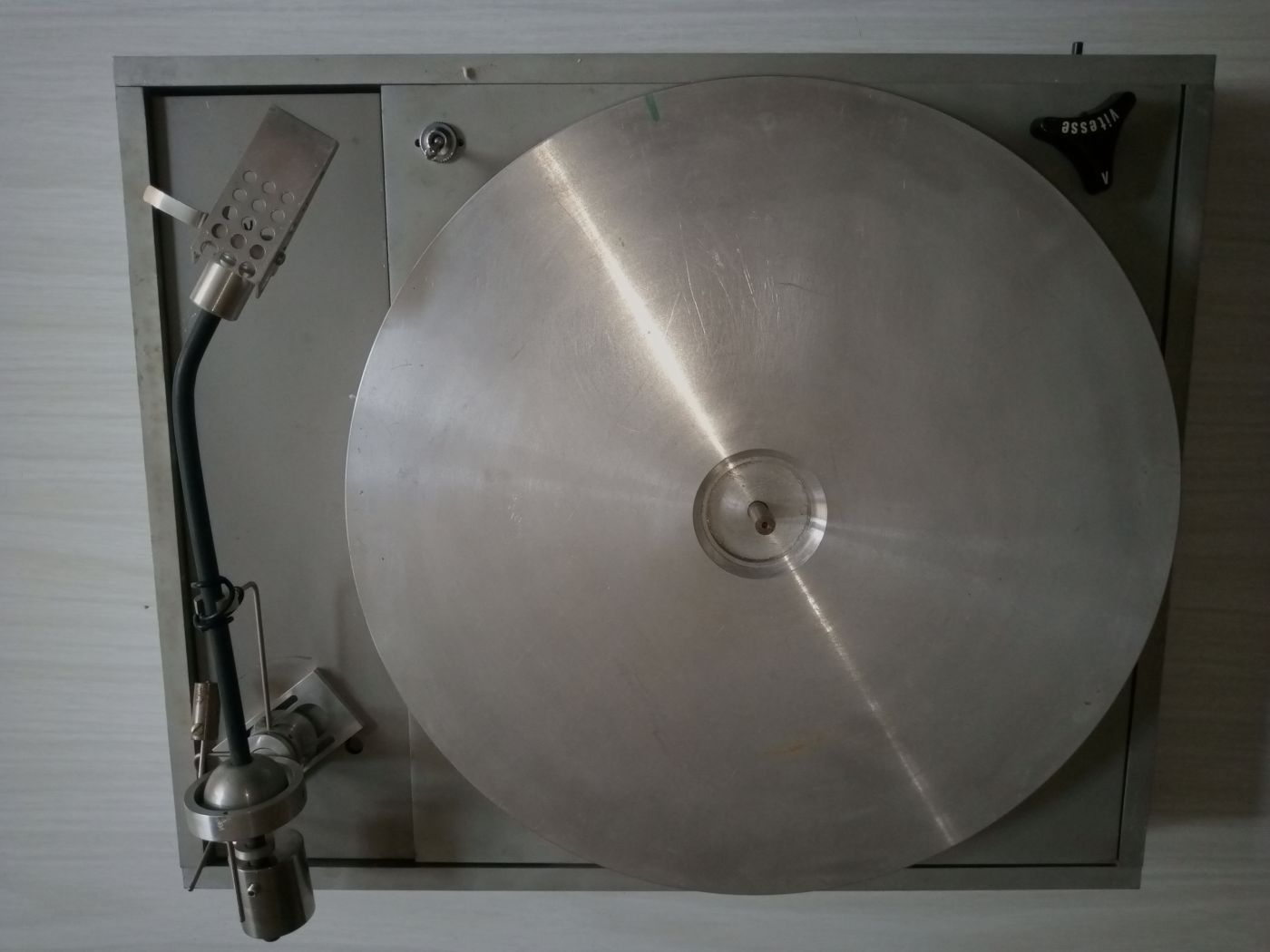

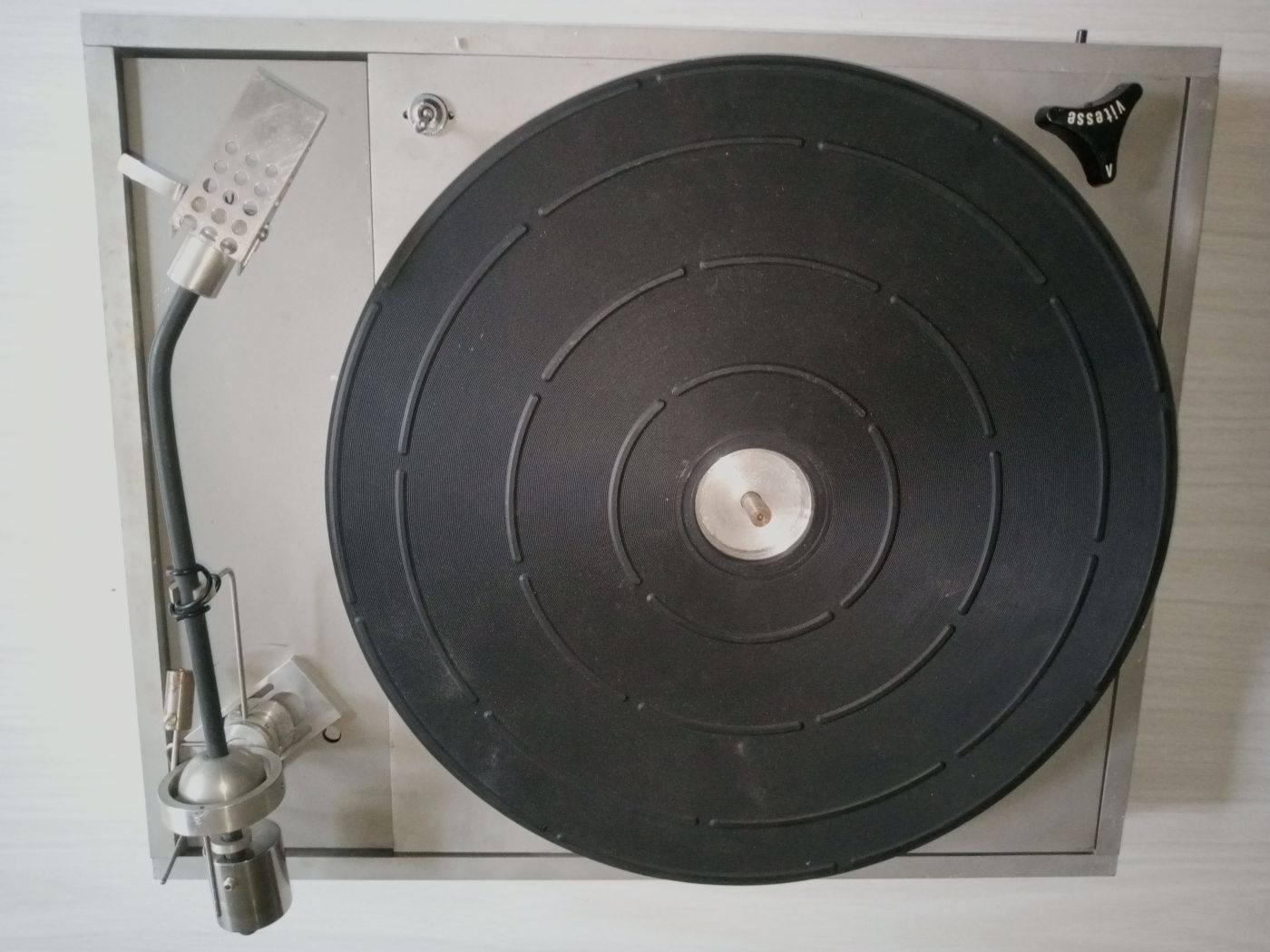

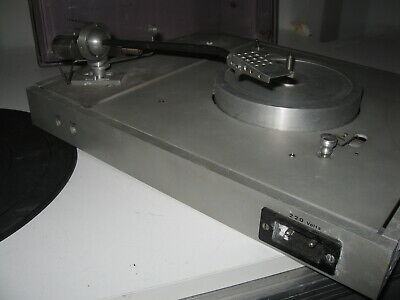

- C'est bien un châssis en "T" comme une 150.

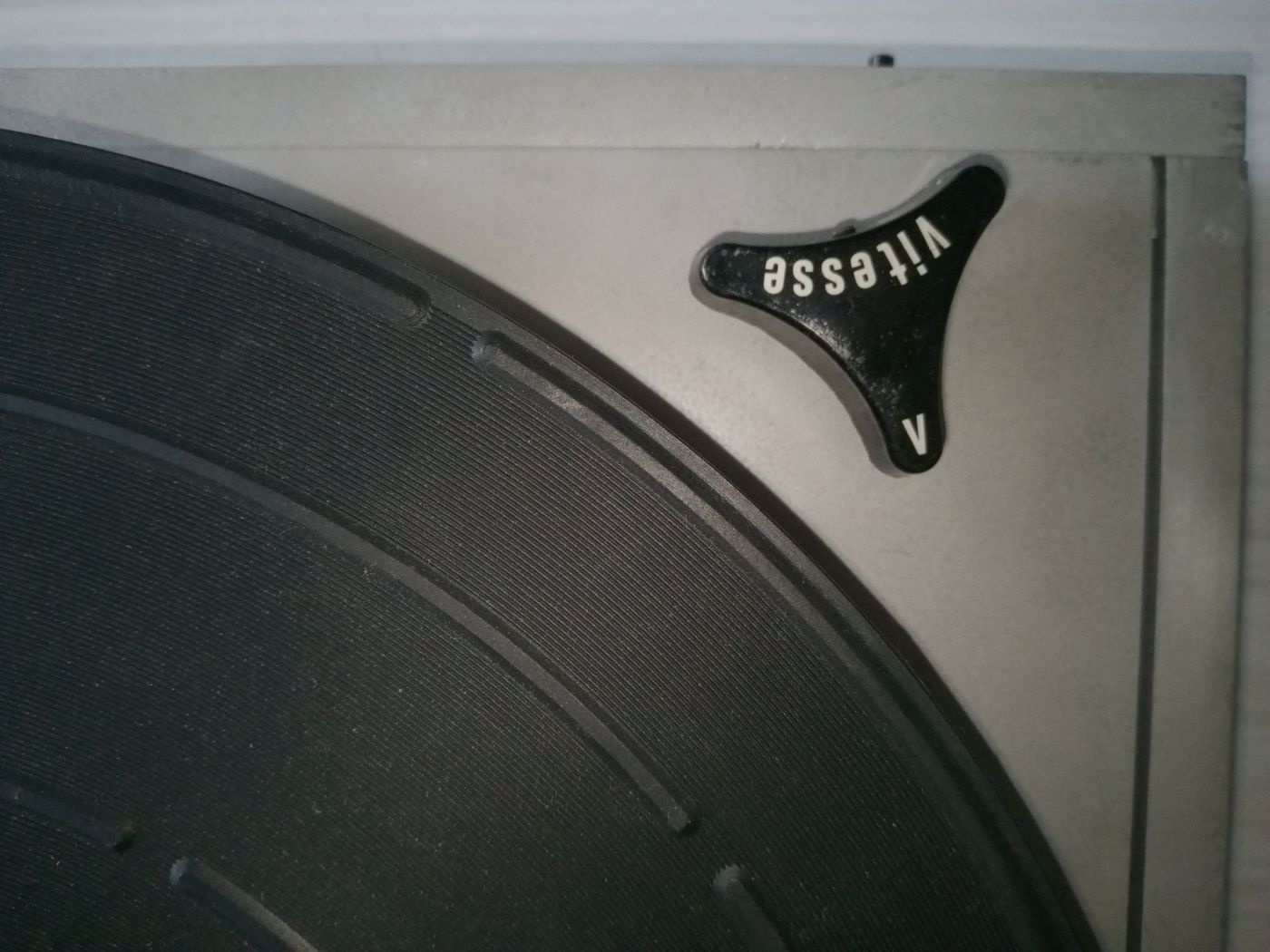

- La seule pièce connue est le couvre plareau, origine 150.

Poids de l'ensemble 7,8 kg.

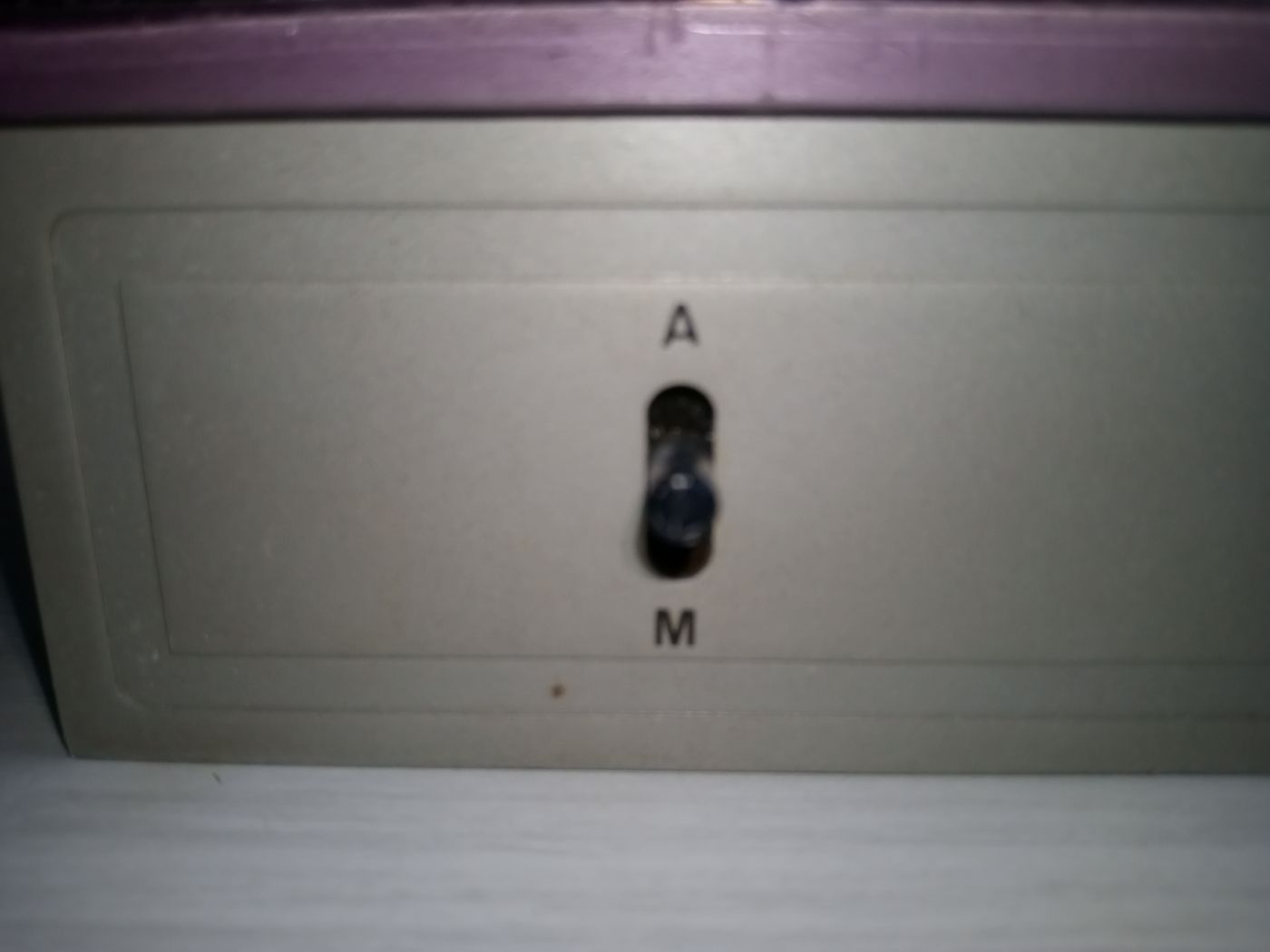

Je ne comprends pas l'intérêt des deux interrupteurs.
Une idée ?

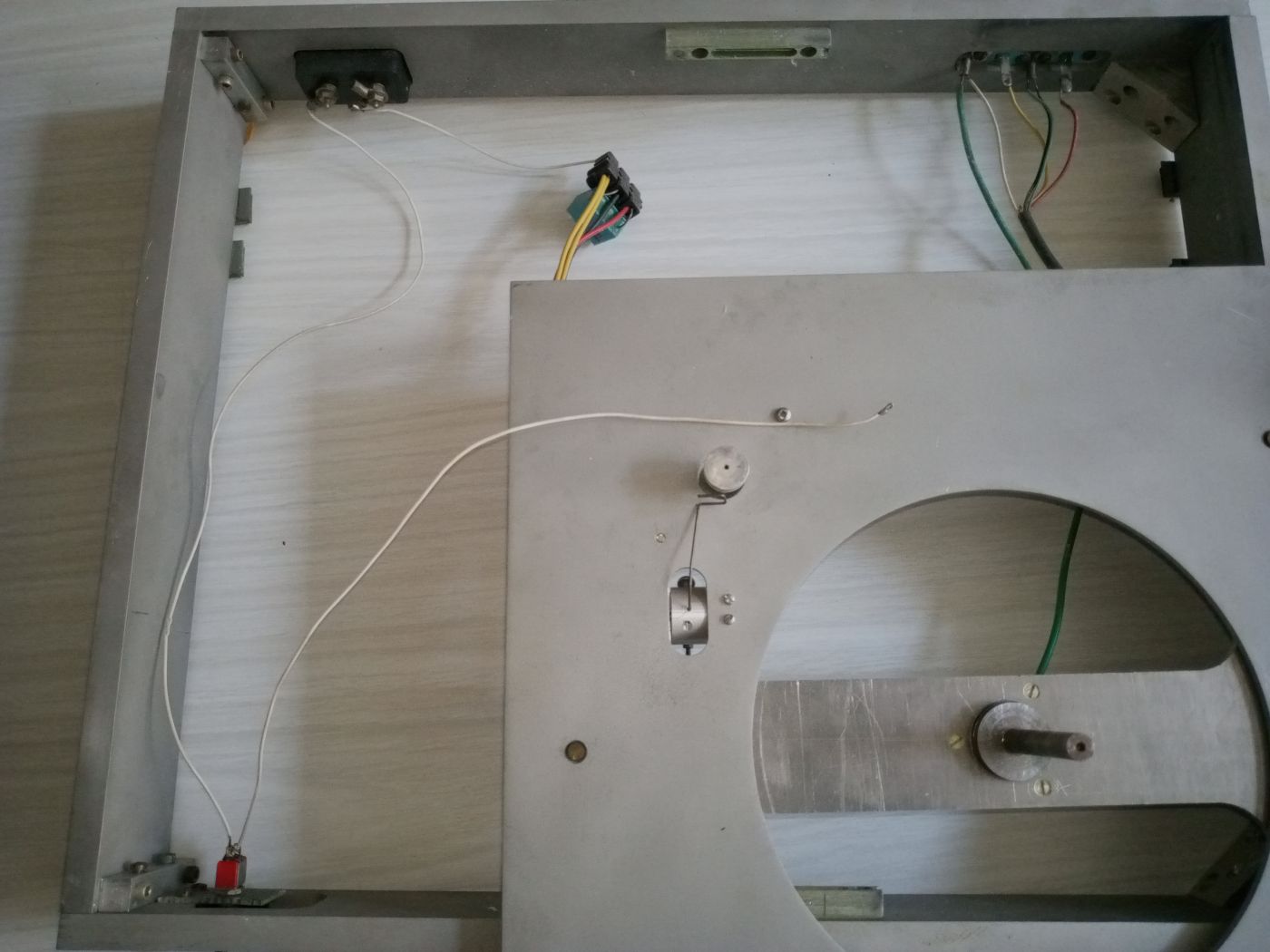

Photos:







Dernière édition: 23 Mai 2019 13:26 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 23 Mai 2019 13:05 #8

  • cynos
  • Portrait de cynos
Dernière édition: 23 Mai 2019 13:09 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 23 Mai 2019 13:12 #9

  • cynos
  • Portrait de cynos
Dernière édition: 23 Mai 2019 13:17 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 23 Mai 2019 14:50 #10

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 2624
  • Remerciements reçus 40
  • Points : 8451
  • Karma: 2
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Une question cependant: Qui aurait pris la peine de copier une TD150 en exemplaire sans doute unique vu le travail que cela représente alors qu'une 150 n'était pas hors de prix par rapport aux 124 qui couraient les rues ? Un fou du DIY , c'est possible; Et si c'était un prototype Thorens évadé d'usine ? Ton truc vaudrait cher pour un collectionneur.

Les deux interrupteurs, pas d'idée.

Et cela tourne comment ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 23 Mai 2019 14:54 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 23 Mai 2019 16:09 #11

  • cynos
  • Portrait de cynos
Je n'ai pas essayé de la brancher.

Il faut avant cela que je nettoie le palier et que je lui trouve une courroie (il faut que je mesure).
Je l'ai remise dans son carton, mais sous la main ... ;)
Mais je ne pense pas avoir le temps de m'en occuper avant un mois, je pars en Irlande dans une dizaine de jours pendant deux semaines ... :banana:
Dernière édition: 23 Mai 2019 16:10 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 23 Mai 2019 17:24 #12

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 4603
  • Remerciements reçus 106
  • Points : 50529
  • Karma: 4
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Il y a des jolies pièces, beaux plateaux...
Oui c'est bizarre les 2 inter.

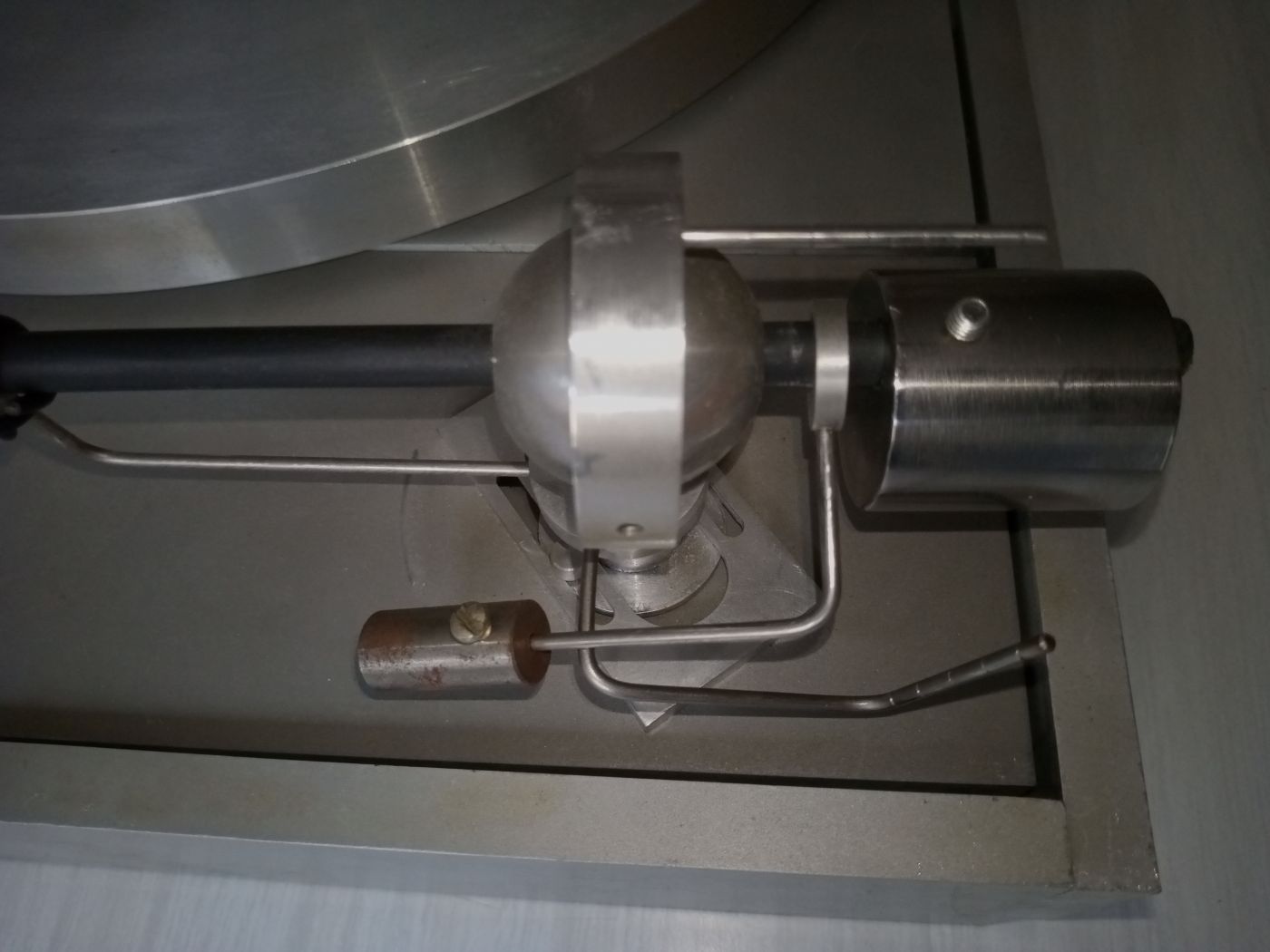

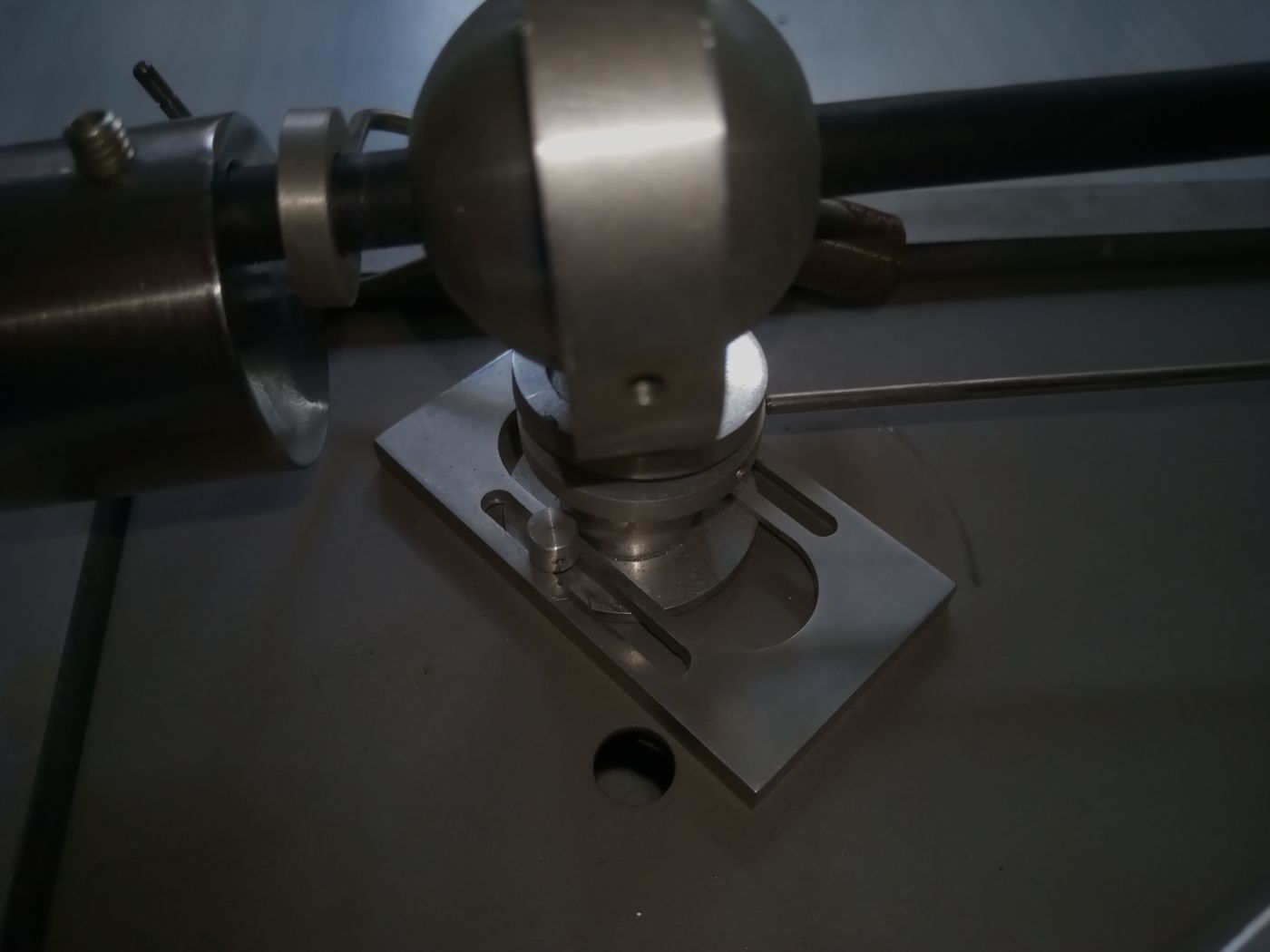

Pour l'antiskating, la pièces à droite devrait, à mon avis, être de l'autre coté. Regarde si ce n'est pas inversable? ou alors c'est l'axe du haut qui devrait être devant???

Bonne restauration !!!! :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 23 Mai 2019 20:36 #13

  • cynos
  • Portrait de cynos
3 kg de plateaux, ça te cause ça Ben ... :)
Pour info, j'ai eu l'ensemble pour 40 in (achat immédiat/offre).
Et je confirme que le poids d'AS tourne, réversible, elle est arrivée comme ça, je n'ai pas touché au bras.
Dernière édition: 24 Mai 2019 11:39 par cynos.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 24 Mai 2019 21:03 #14

  • cynos
  • Portrait de cynos
Je n'ai pas mesurê, mais j'ai commandé une courroie de 150, juste pour voir si ça tourne.
Au pire, la courroie est compatible avec ma 145 (je crois).
Donc @ suivre.
L'administrateur a désactivé l'accès en écriture pour le public.

Copie de TD 150 ? 24 Mai 2019 21:30 #15

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 4603
  • Remerciements reçus 106
  • Points : 50529
  • Karma: 4
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
oui, compatible 145, 150; 16x, 125, 126
L'administrateur a désactivé l'accès en écriture pour le public.
