SUJET : TD 166 MK II réglage du bras

TD 166 MK II réglage du bras 02 Avr 2020 10:51 #1

  • luc
  • Portrait de luc
  • Hors Ligne
  • Membre actif
  • Messages : 53
  • Remerciements reçus 1
  • Points : 66
  • Karma: 0
Salut !
J'aurais bien voulu savoir si tous les réglages du TP 28 avec P.C. TP 68 étaient sensiblement les mêmes qu'avec le P.C. TP 63 ?
Merci d'avance....
L'administrateur a désactivé l'accès en écriture pour le public.

TD 166 MK II réglage du bras 02 Avr 2020 20:37 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77879
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je ne connais pas ce bras.
Je pense que les réglages sont les mêmes. Juste vérifier la hauteur de la cellule, voir s'il n'y a pas une différence entre les deux, et dans ce cas, régler pour avoir le bras à la parfaite horizontale.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 166 MK II réglage du bras 02 Avr 2020 21:18 #3

  • luc
  • Portrait de luc
  • Hors Ligne
  • Membre actif
  • Messages : 53
  • Remerciements reçus 1
  • Points : 66
  • Karma: 0
Ok ,
Merci..
Je suppose qu'un petit niveau à bulle est indispensable pour régler le P.C., vu qu'il n'est tenu que par une vis, pour assurer l'horizontalité ?
L'administrateur a désactivé l'accès en écriture pour le public.

TD 166 MK II réglage du bras 02 Avr 2020 21:47 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6505
  • Remerciements reçus 183
  • Points : 77879
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Par l'horizontalité, je voulais aussi dire, que le bras, vu au niveau de la platine en se baissant, doit être parallèle au disque pour la cellule n'est pas d'angle d'appui.
ça se vérifie à l'oeil, disque en place, et diamant posé sur le disque.

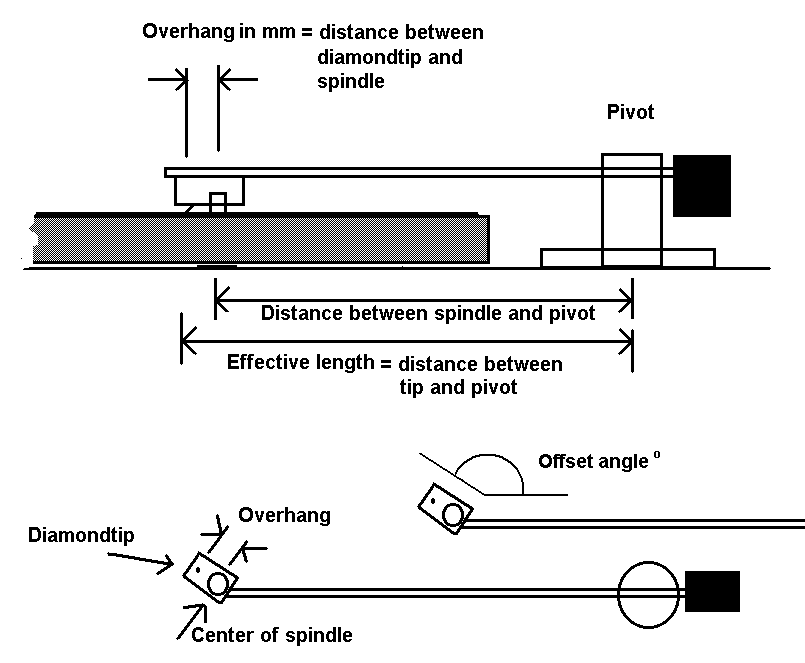

ICI sur la partie haute du dessin, pour voir qu'il est bien parallèle

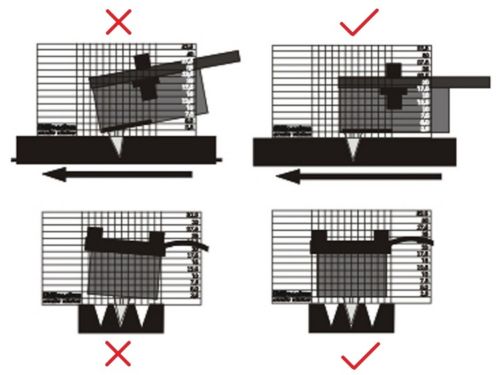

Et donc ici, partie haute aussi.

Dernière édition: 02 Avr 2020 21:48 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: luc

TD 166 MK II réglage du bras 21 Juil 2020 23:50 #5

  • tourne disque
  • Portrait de tourne disque
  • Hors Ligne
  • Membre actif
  • Messages : 125
  • Remerciements reçus 1
  • Points : 141
  • Karma: 2
Ces deux portes cellules sont bien différents et ne vont pas sur les mêmes bras.
Cela dit, les réglages de bases sont en général basés sur le même principe d'équilibrage par déplacement du contrepoids sur l'arrière du tube.
Pour la pression de l'aiguille, tout dépend du système mis en œuvre, soit par vernier sur le contrepoids, par ressort taré sur le dessus du cardan, etc.
Écoute et vision s'accordent bien!
L'administrateur a désactivé l'accès en écriture pour le public.
