SUJET : [15G2M] Presto mod 15G2M , une Broadcast US année 50

[15G2M] Presto mod 15G2M , une Broadcast US année 50 22 Oct 2018 10:57 #1

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

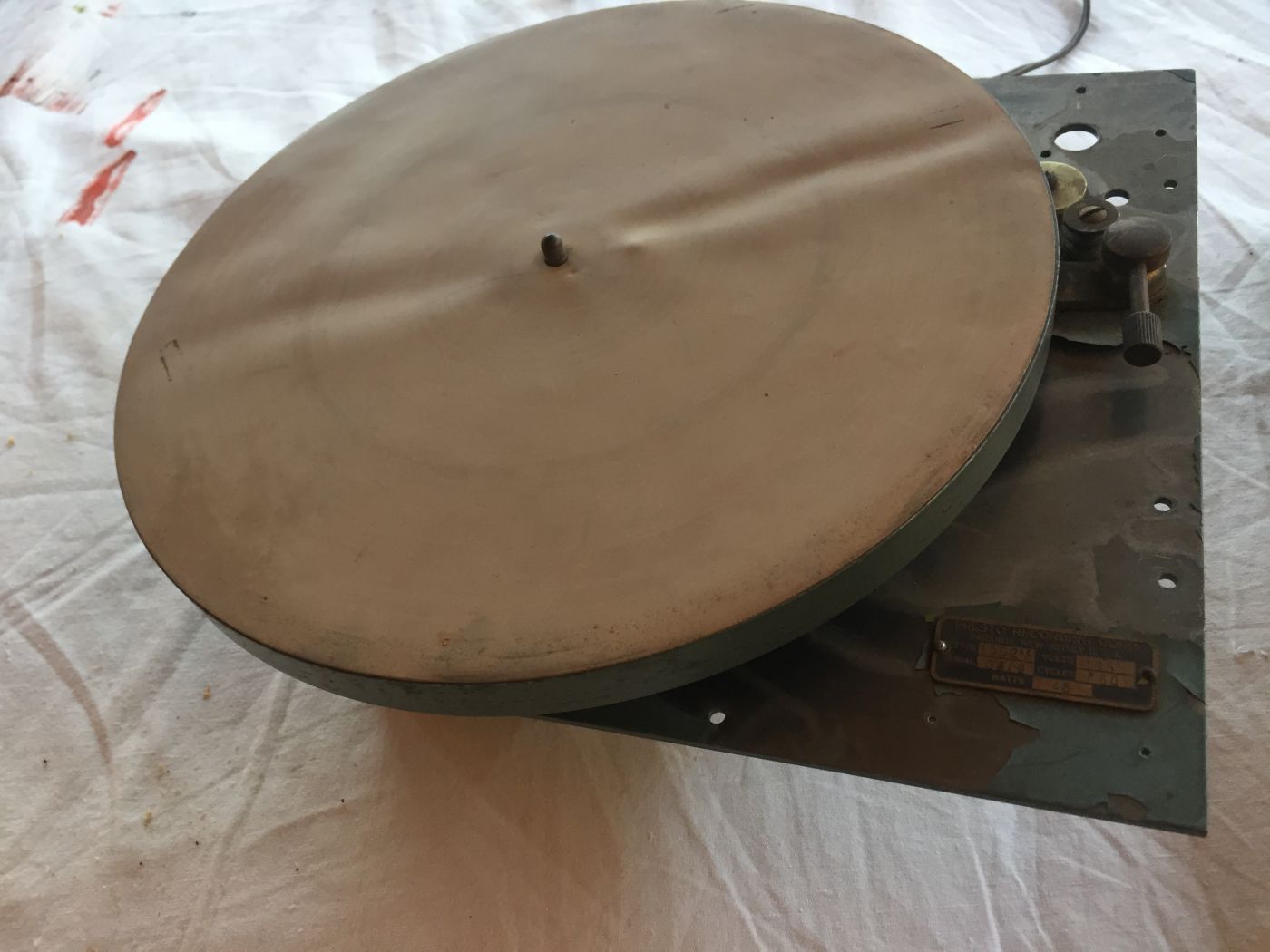

Hello,

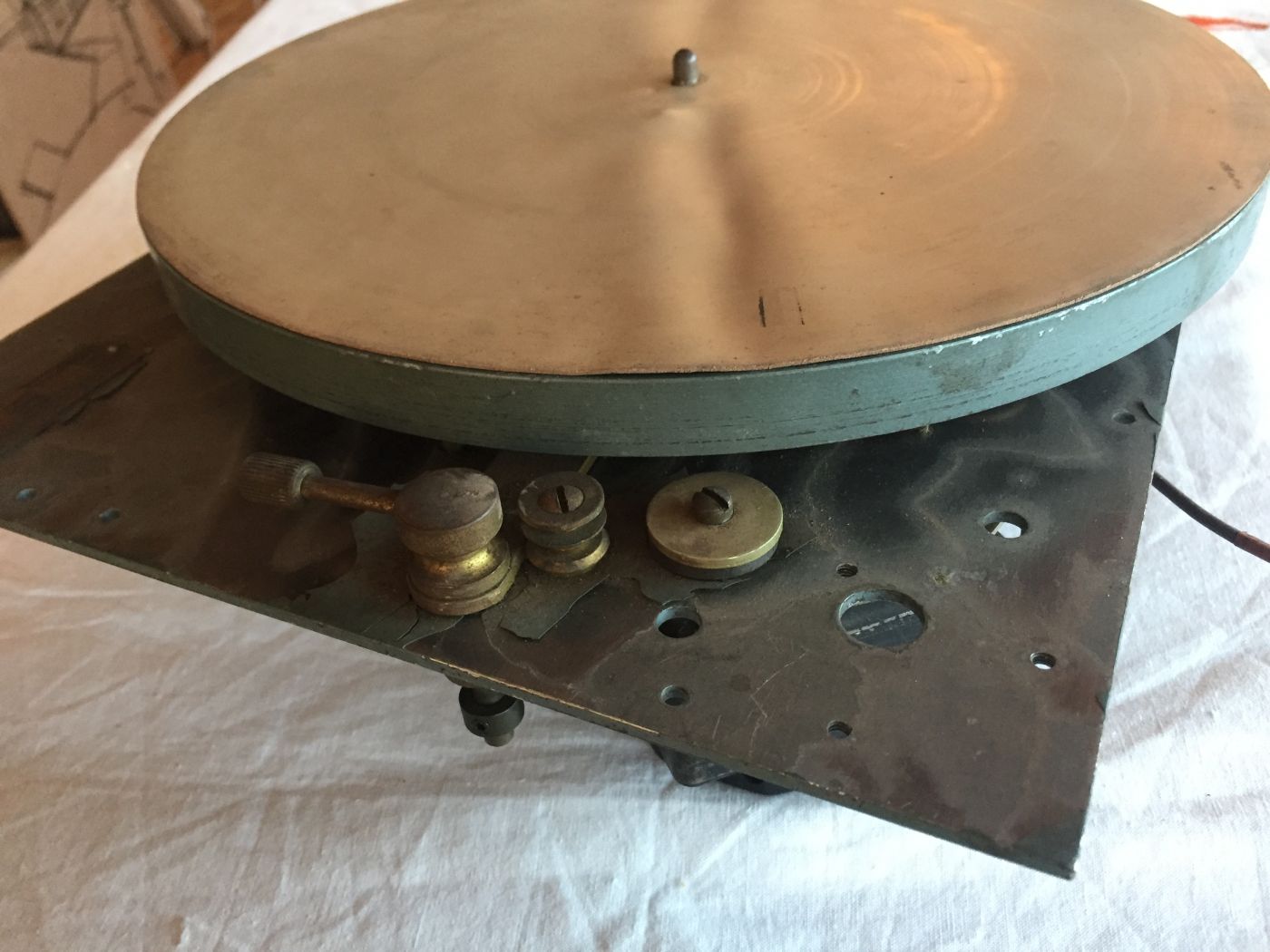

Elle veint d'arriver des US dans la valise d'un copain, copain qui m'a engueulé parce que c'est lourd !! grrrrr.

Je l'ai trouvé sur Epay il y a 4 ou 5 mois, état d'époque, jamais bricolé, et c'est sur car elle n'a plus de peinture, et que le cordon d'alimentation n'est pas neuf du tout, du tout,...

J'ai craqué car elle n'est pas courante du tout, elle est très ancienne, et elle a une histoire sympa, bref un bel historique.

Après contact un premier contact avec le vendeur, je lui pose des questions... et il me racconte :
« Voilà les informations que j'ai sur cette platine ou ses parties. Le bras de lecture était le Gray que j'ai également vendu dans une autre vente aux enchères en même temps. elle a été utilisé par WHKY à Hickory NC et m'a été donné par la fille du propriétaire de la station pour réparer une machine à sous des années 1930. C'est une platine de très bonne qualité et sera une grande pièce une fois montée et reconditionnée. Merci! Chris «

Le bras, je l'ai suivi aux enchères, un GRAY 103, les prix se sont envolés, près de 1000$ dans un état très usé...

WHKY-AM Radio a émis sa première diffusion le 10 juin 1940.
WHKY existe toujours et est devenu un station de télévision, Ils sont toujours en AROZONA près de Phoenix.
www.smecc.org/whky-tv_history.htm

La platine date t-elle du début de la radio ? J'ai un doute, mais je ne trouve quasiment pas d'info, le peu d'info trouvé c'est année-40 et jusque sur un meuble de 1953.

J'espère qu'elle va vous plaire :mrgreen:
A vos claviers....











Dernière édition: 24 Oct 2018 09:04 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 11:24 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
T12
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 11:49 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Terminator? ils sont rendu au 12?
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 12:03 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
arf je sais plus; je l'avais dans ma liste d'affaires à suivre, mais elle n'y est plus depuis le temps ... me souviens par contre qu'elle était plus très fraiche, mais que c'était une super base ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 22:52 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

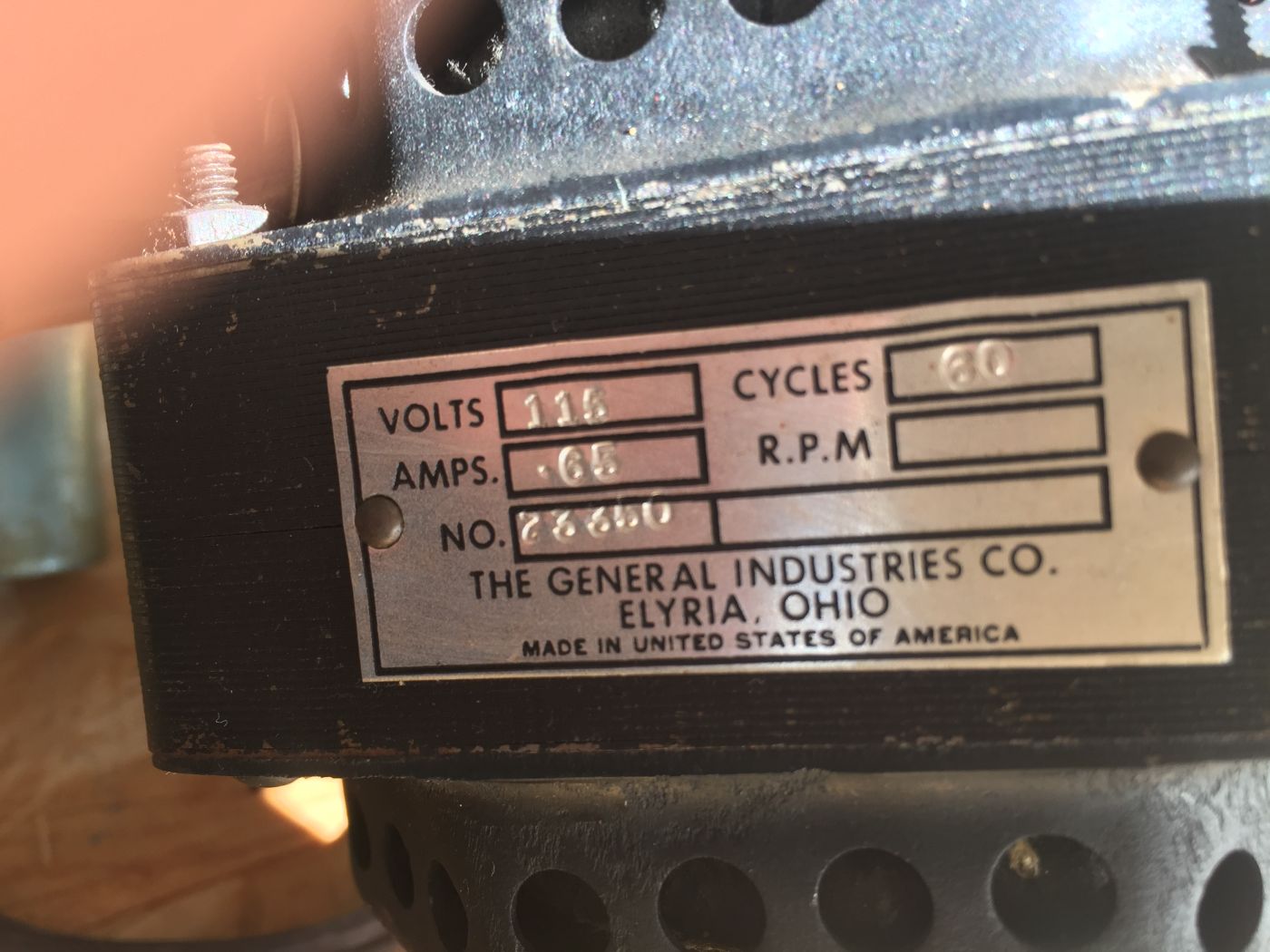

Chritof et bubu, ton avis sur ce moteur... son age?

et si tu connais un équivalent en 220v?






L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 23:07 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Il est bien ce moteur, death borg cube, c'est un grand classique.

La PK-240 que je vais recevoir doit avoir le même, sinon une copie.

Il faut bien le nettoyer et changer les suspensions, mais il fera très bien le taf, pourquoi vouloir le changer ?

Édit:

Dernière édition: 22 Oct 2018 23:28 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 23:08 #7

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Ah oui, je me souviens c'était une Presto !
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 23:13 #8

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
C'était pas une 16' ?
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 23:41 #9

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
PRESTO? t'es sur? :mrgreen:

(pour le moteur, c'est une interrogation, si un 220v se trouve facilement, alors pourquoi pas)

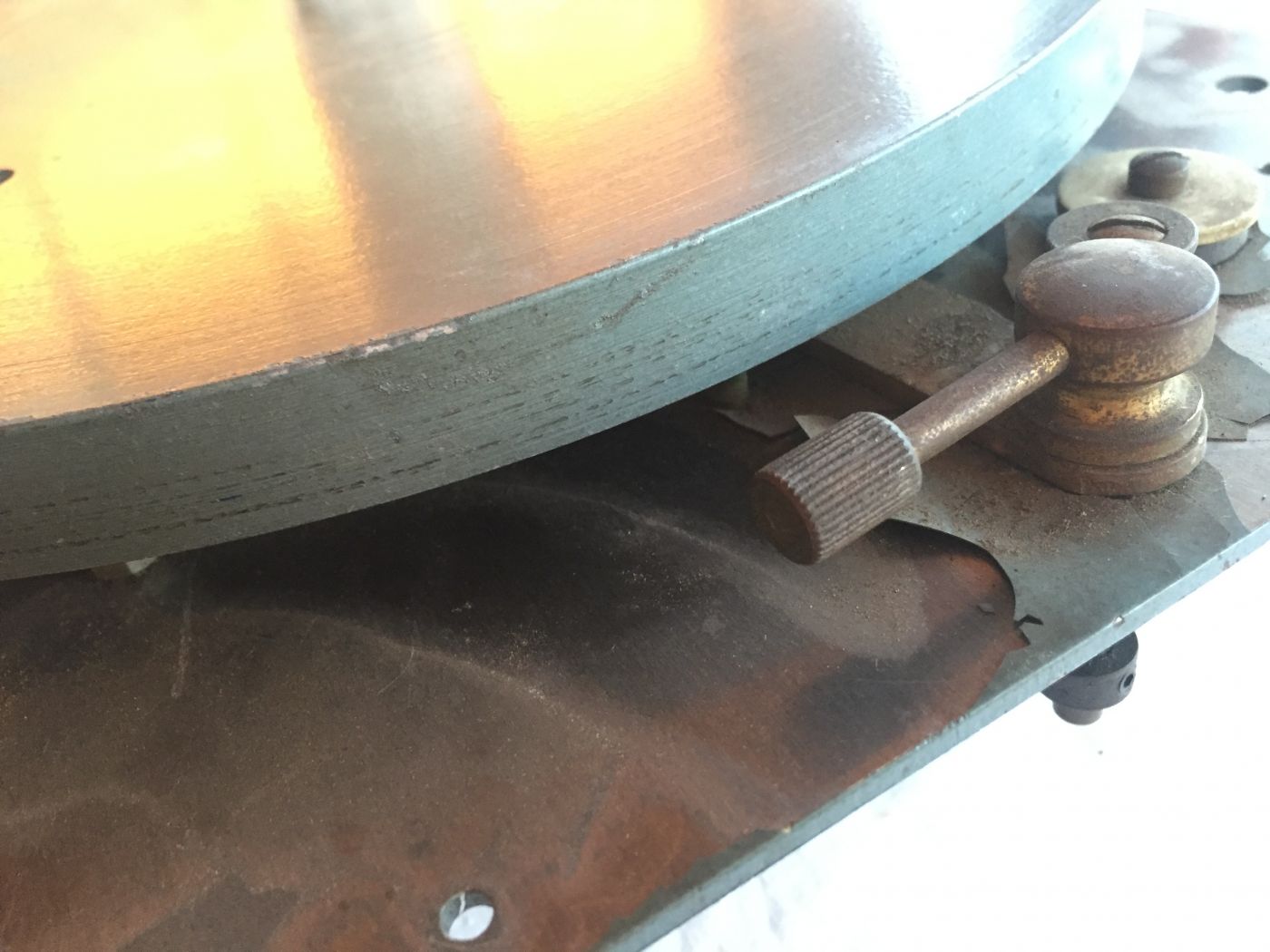

La commande de vitesse se fait avec le levier à droite levier que l'on lève de qqs minilimètre, et qui lève le gallet. C'est rustique des années 40/50



L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 23:52 #10

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 490
  • Remerciements reçus 12
  • Points : 522
  • Karma: 0
Joli biniou U°)
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 23:57 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Merci, mais avant d'être joli, il y a du boulot.... :roll:

Après petite recherche, c'est le même moteur que sur les Rek-O-Kut LP-743
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 22 Oct 2018 23:58 #12

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Le death borg cube n'est pas le meilleur moteur sur les US, il a la réputation d'être bruyant et de chauffer.
Mais c'est le moteur historique, et il fait le taf.

Si tu veux upgrader, il te faut un Pabst, ou mieux un Ashland.

Le fait que le moteur soit en 110v ou 220v ne changera rien sinon l'ajout d'un transfo 110/220, par contre dans tout les cas, il te faudra une nouvelle poulie (en 50hz).

Pour info, il y a un Ashland sur la baie.

Maintenant, si tu es capable de bricoler une plaque d'adaptation pour le support moteur, tout est envisageable.
Il te faut chercher un moteur 1800/1500 RPM en 110/220 pour 60/50hz.
Un moteur synchrone, bien sur (pas un induction asynchrone) et si possible un hysteresis.

Le trouver en 220, c'est possible.
J'ai trouvé un Ashland hysteresis 4 pôles en 220v au USA (60 in).
Mais tu peux trouver d'autres types de moteurs (Bodine, Ampex ou des Jap).

Il te faut juste les bonnes caractéristiques et faire usiner ta poulie non seulement d'après les cotes ext de la poulie d'origine (avec le rapport (60/50 Hz), mais aussi d'après la cote de l'axe du moteur que tu choisis.

Je peux regarder là où j'ai pris le Ashland, j'y avais vu d'autres candidats ;)
Dernière édition: 23 Oct 2018 00:17 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 23 Oct 2018 00:00 #13

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Le bleu écrit:
Après petite recherche, c'est le même moteur que sur les Rek-O-Kut LP-743

C'est le même moteur que sur pleins de vieilles broadcasts US.
Fait une recherche avec "death borg cube turntable"
Dernière édition: 23 Oct 2018 00:03 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 23 Oct 2018 00:36 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
ok, thanks.

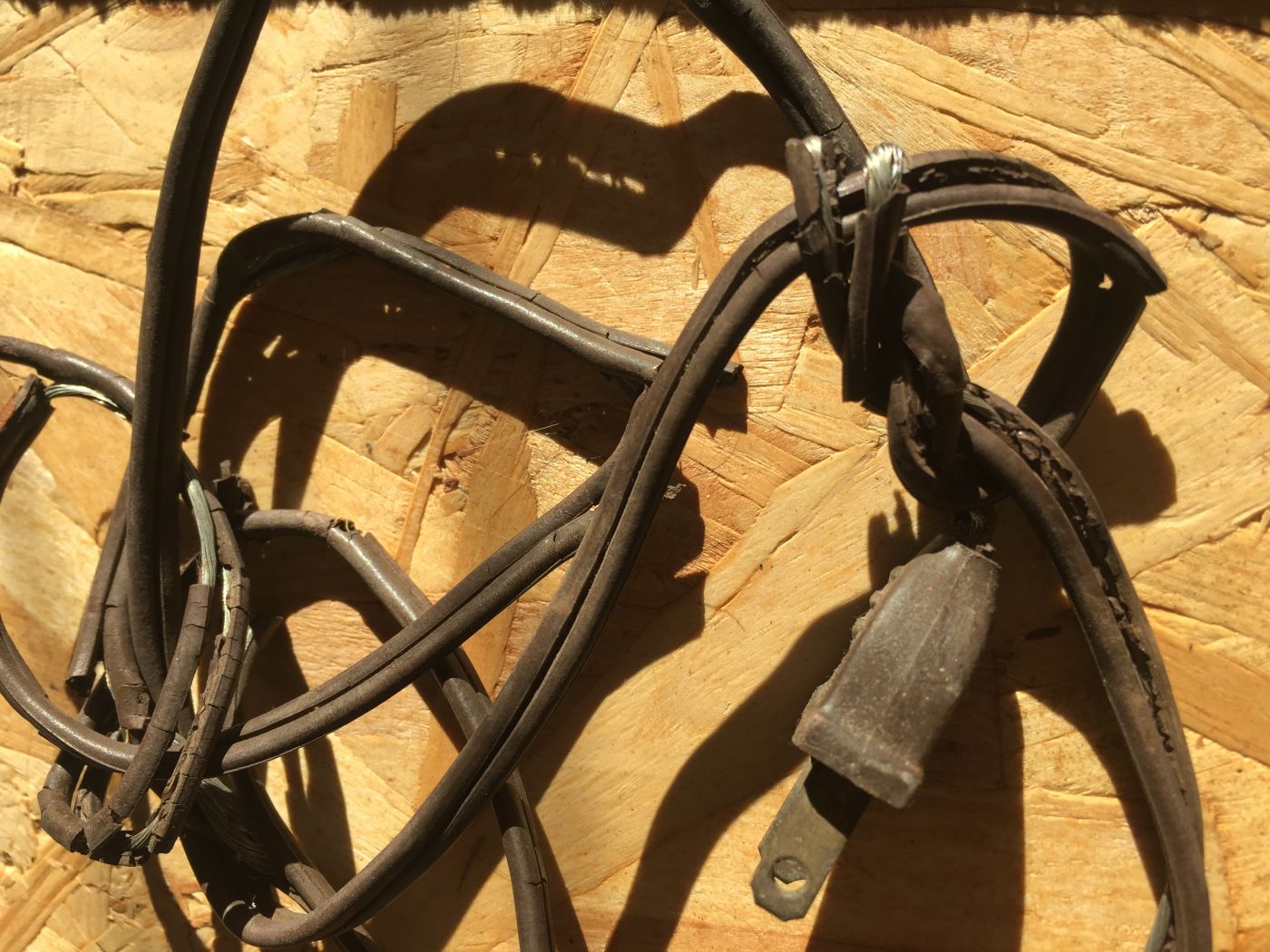

Je vais d'abord m'attaquer à restaurer le câble avec des bout de scotch... s§s,

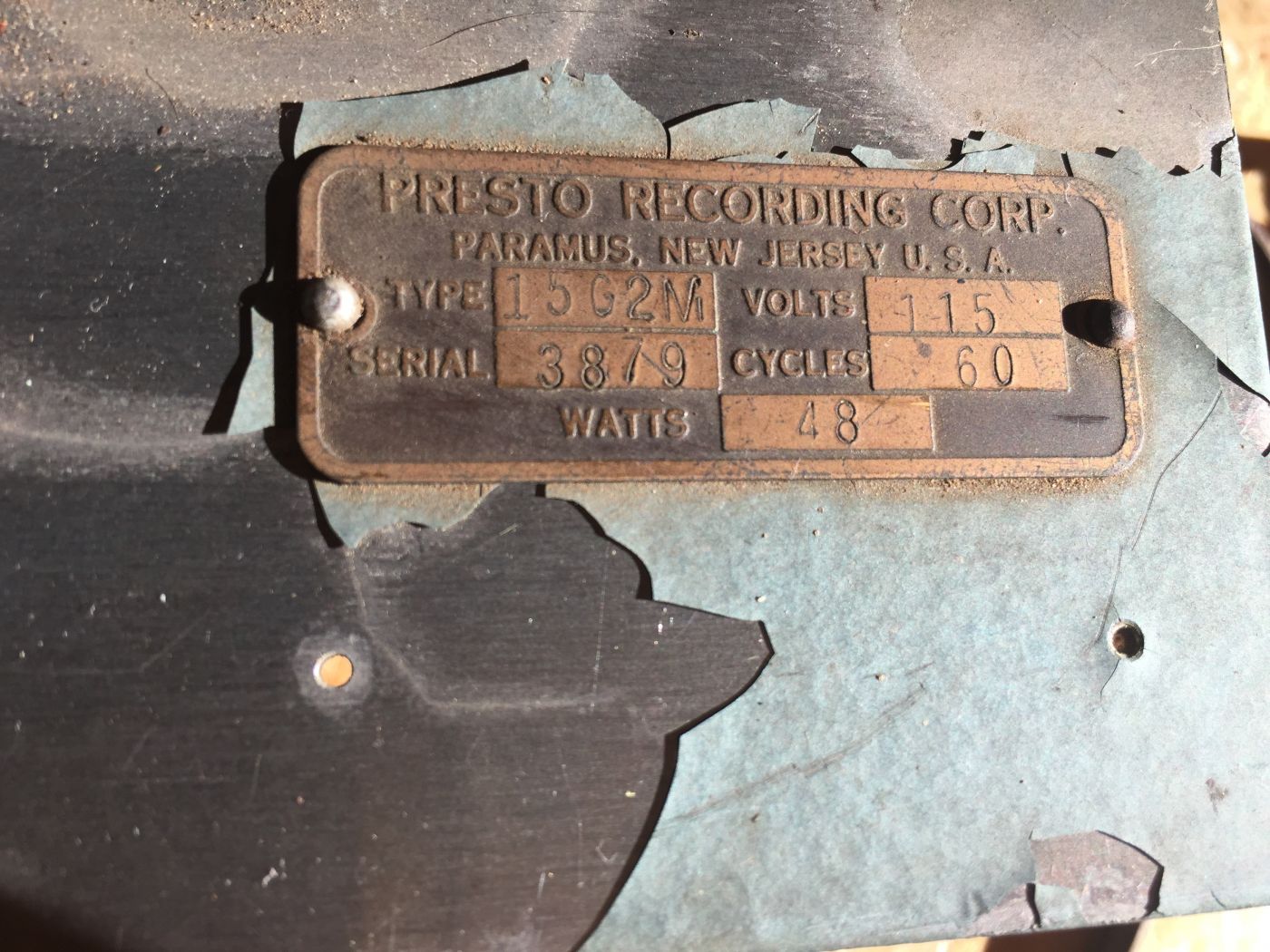

Au fait, c'est une 15G2-M


L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 23 Oct 2018 00:41 #15

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

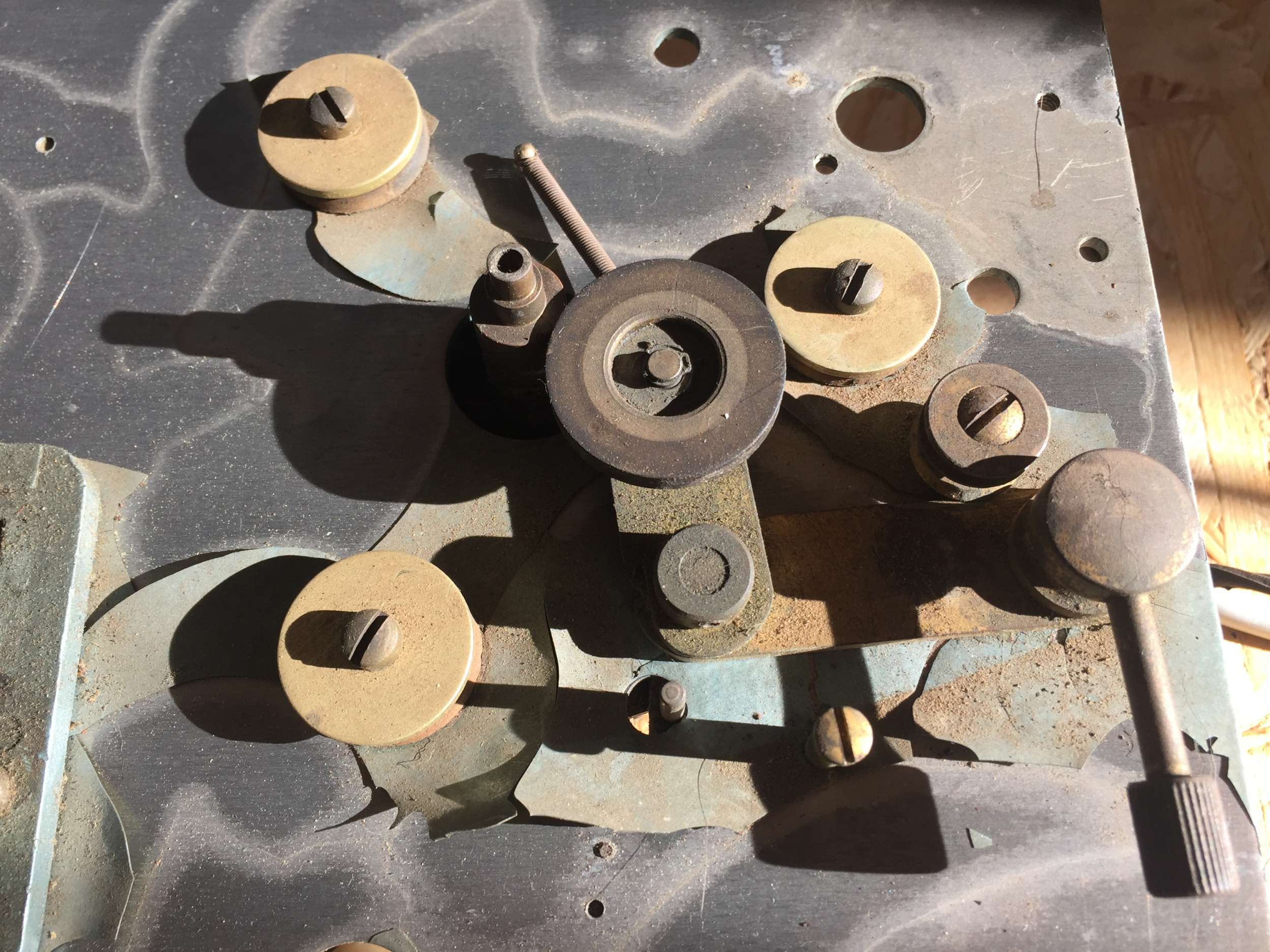

Montre la face arrière stp (pour voir l'implantation moteur) et le dessus sans le plateau.

Je comprends pas pourquoi tu n'as pas fait ces photos, c'est les plus intéressantes (sur toutes les platines) ... :)

Édit: je crois me souvenir que tu l'as eu à une seule enchère à un très bon prix (je la suivais ... ).
Dernière édition: 23 Oct 2018 07:15 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 23 Oct 2018 09:32 #16

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
cynos écrit:
Je comprends pas pourquoi tu n'as pas fait ces photos, c'est les plus intéressantes

Oui, mais tu aurais trouvé trop vite !!!!




L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 23 Oct 2018 09:36 #17

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77493
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je cherche des doc ou pub, ou des photo d'époque, si vous trouvez ça, dites moi, merci!!!
L'administrateur a désactivé l'accès en écriture pour le public.

Broadcast US 23 Oct 2018 12:26 #18

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Je l'aurai eu à la maison, et j'aurai voulu remplacer le moteur, voilà ce que j'aurai fait:

- l'implantation est simple, et refaire une plaque support est très simple, on peut même sans doute réutiliser l'existente.
De plus pas de condo de démarrage ni de lampe d'état sur le branchement.

- je chercherai de nouveaux amortisseurs hauts et bas, pas forcément ceux d'origine, avec ce genre de montage beaucoup feront l'affaire.

- quant au moteur, je l'aurai remplacé par un moteur de LAB80, ou Dual 1009/1019 ou 1219/1229.
Ce sont des moteur HiFi (!) performants, stables et silencieux qui font tourner des plateaux de 2,8 à 3,5 kg.
Et on les trouve assez facilement pour pas trop cher.

Resterait juste à usiner une poulie.

Ce choix serait indiqué pour la facilité de transplantation, et parce que le résultat en terme de stabilité et de silence de fonctionnement serait certainement supérieur au montage original, et surtout garanti.

A ce propos, j'ai le projet de me trouver une base broadcast sans moteur pour y adapter un des moteurs cités ci-dessus ...;)

* Sinon, pour rester dans l'esprit en upgradant, il n'y a que le choix des autres moteurs qui se montaient sur les broadcasts en général (Ashland, Pabst, Bodine ...).
Mais il faut les trouver, et sans doute les payer.

Il y a donc l'alternative de chercher un moteur similaire à ces derniers en 110 ou 220 de type synchrone ou synchrone hysteresis 4 pôles 1800/1500 rpm, un moteur type fractional HP, démarrage avec condo.

Ce choix comporte une part de risque.
Aucun doute que n'importe quel moteur avec les bonnes spécifications fera tourner le plateau, le problème est de savoir s'il le fera dans un silence suffisant ou sans ajouter de vibration à l'ensemble.

Les broadcasts n'utilisaient pas de moteurs conçus pour des platines.
Les constructeurs de platines piochaient dans les catalogues des constructeurs de moteur, sans doute d'après certaines caractéristiques internes du moteur comme le balancement du rotor (et d'autres) qui sont des détails auquel nous n'avons pas accès lors de l'achat de ce type de moteur aujourd'hui.

Donc, tout dépends ... aura-tu la chance de trouver un Ashland d'origine pour une bouchée de pain ?
Ou es tu suffisamment joueur pour tenter ta chance avec un autre moteur ?
Dernière édition: 23 Oct 2018 12:27 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
