Veuillez indiquer le modèle de votre platine Thorens à galet dans le titre de votre sujet.

SUJET : [TD 184] Gabarit socle 184 ?

gabarit plateau 184 ?? 04 Jan 2018 20:04 #37

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Regarde sur LBC et ebay ; 200-220 ?

Et là ton projet vaut le coup .
Tu as tout,un bras bien au dessus, le grand plateau alu et le galet moderne qui est très bon. Restera qu'un socle confortable pour tes 2 autres bras. (prévois le suffisant pour un jour mettre un ou deux 12')
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 04 Jan 2018 20:12 #38

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
Oui !!
J’ai pensé faire un grand plateau
On sait jamais pour un 12 ‘´
J’ai renvoyé un mail
J’attends réponse
Merci Thierry
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 04 Jan 2018 20:40 #39

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
C'était déjà négocié à 300 ?
Et même, à 350 ce serait bon. Il y a des 50€ qu'on ne regrette pas mais qu'on peut regretter de n'avoir pas mis.

Si ça marche je suis assez content de t'avoir, peut-être, un peu influencé.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 04 Jan 2018 20:45 #40

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
OUI !!

Je me doutais que c'étais bien, mais je ne connais pas bien les differences entre MKI et MKII je crois..., les bras qui changent, mais le reste aucune idees...
qd je sais pas je demande !
on apprends bien ainsi !?!
merci
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 04 Jan 2018 21:00 #41

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
184 il n'y a eu qu'un modèle.
134 idem je crois bien.
135 : modèle de départ puis modèle MKII (jamais eu d'appellation MKI ) , suivant l'évolution de la 124 (124 de départ, puis MKII)
La différence tient cosmétiquement : à la peinture (MKII gris-bleu) à la forme des commandes ( MKII un peu plus carrées) et techniquement : la suspension moteur sur 2 caoutchoucs en haut au lieu d'un seul, et le bras (des 135) TP 14 au lieu du BTD12S . Plus le couvre-plateau , unifié avec celui de la 124 MKII.
(Si j'ai oublié un truc ....)

Mais il y a eu des exemplaires de transition sur tous les modèles . Ainsi j'ai trouvé un moteur double suspension sur une 184 .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 13:07 #42

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
Bonjour

j'ai mis la 184 en vente sur LBC hier,
déjà une dde pour le bras ???....
et une pour un envoie en Allemagne

je me demande si mon prix n'est pas trop bas.... 200,et j'en ai vu sur hifi shark à plus de 600€, après faut pas déconner ! çà vaut pas çà non plus !!

bref si je la vend 200, et rachete la 135 à 300 balles plus le port, je m'en sorts bien !

question:

j'ai commencer le socle:

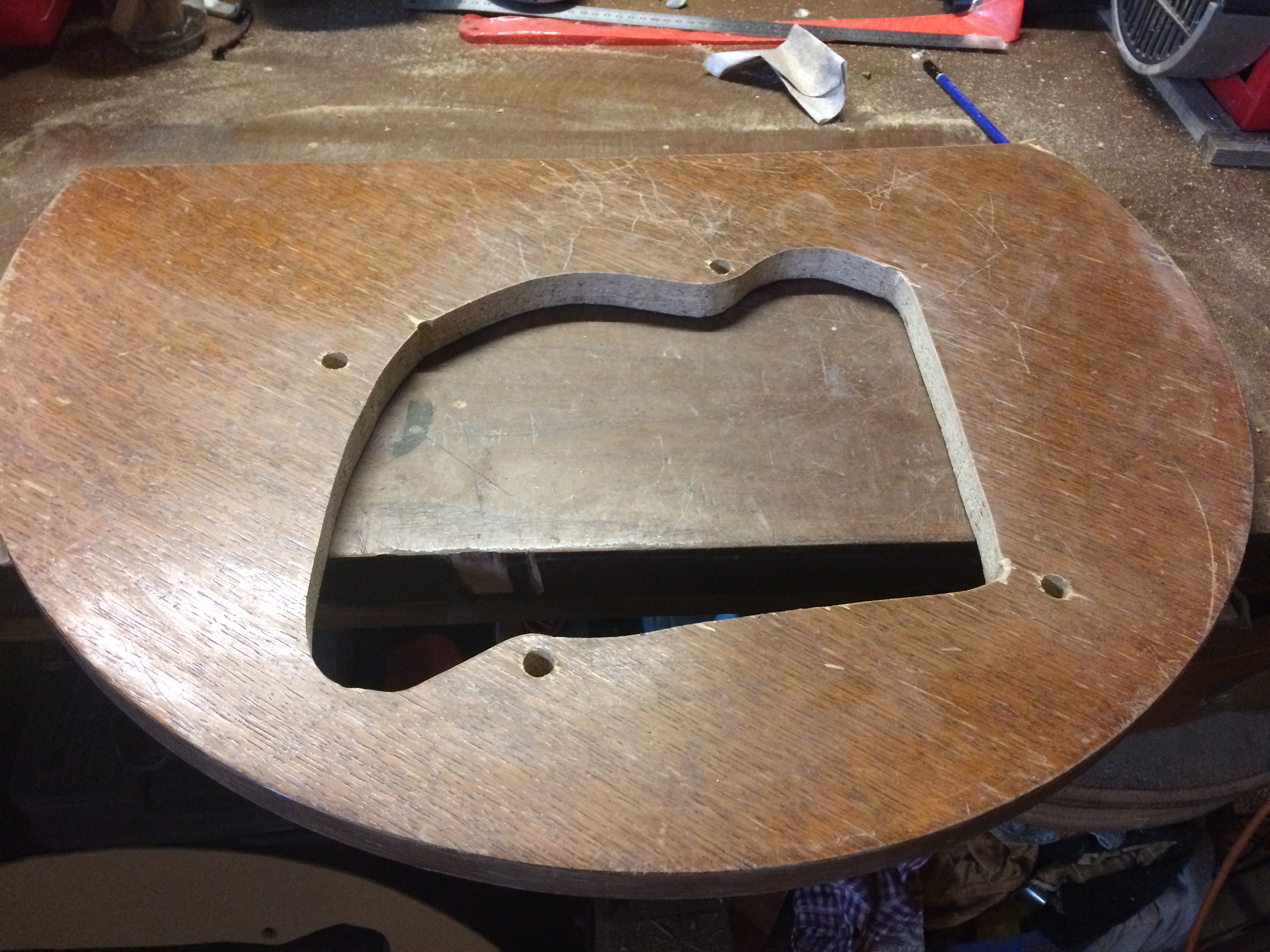

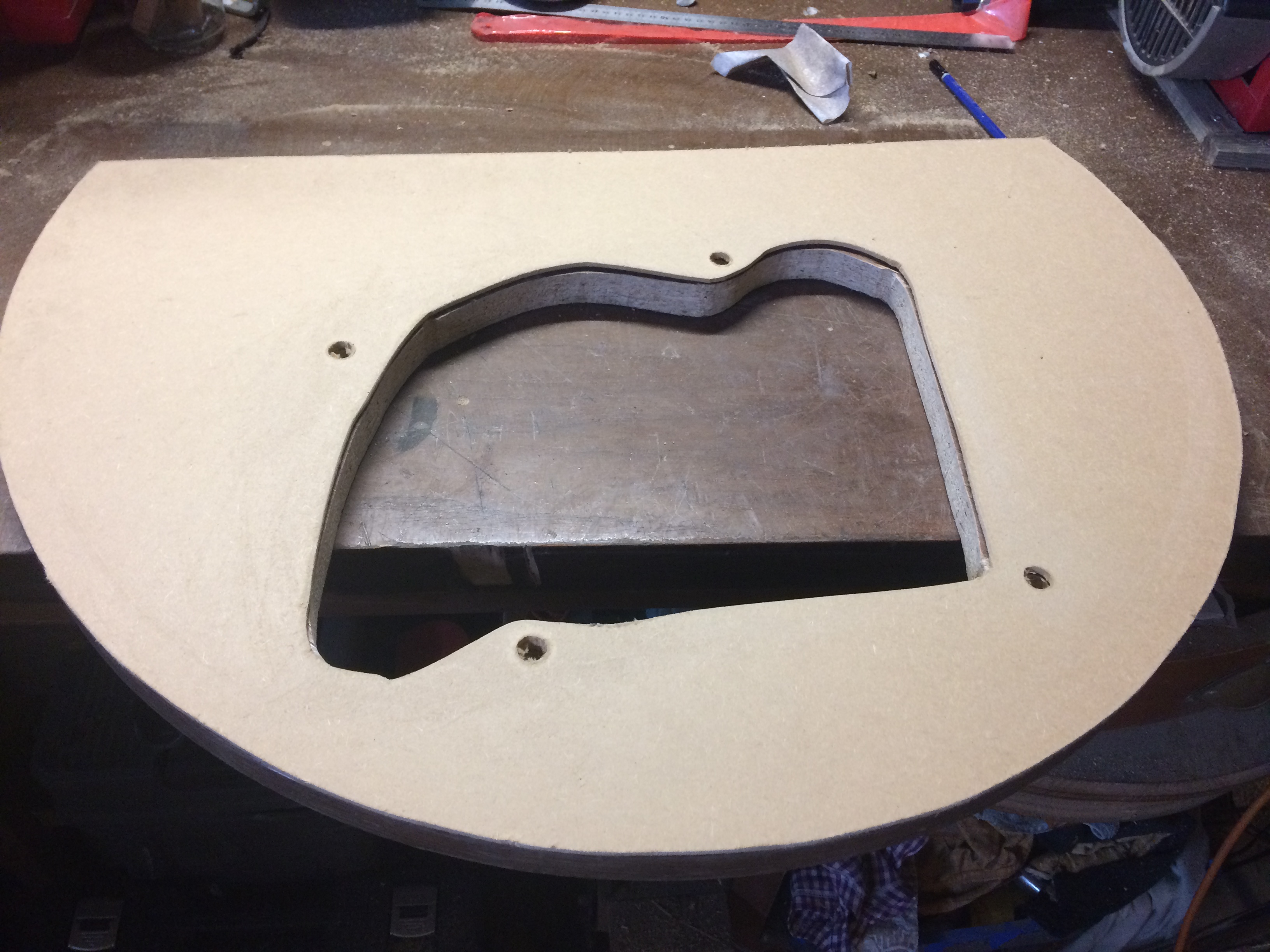

j'ai récupéré un plateau en aglo, avec plaquage chêne, assez lourd, pour tracer, un médium de 5mm par dessus.

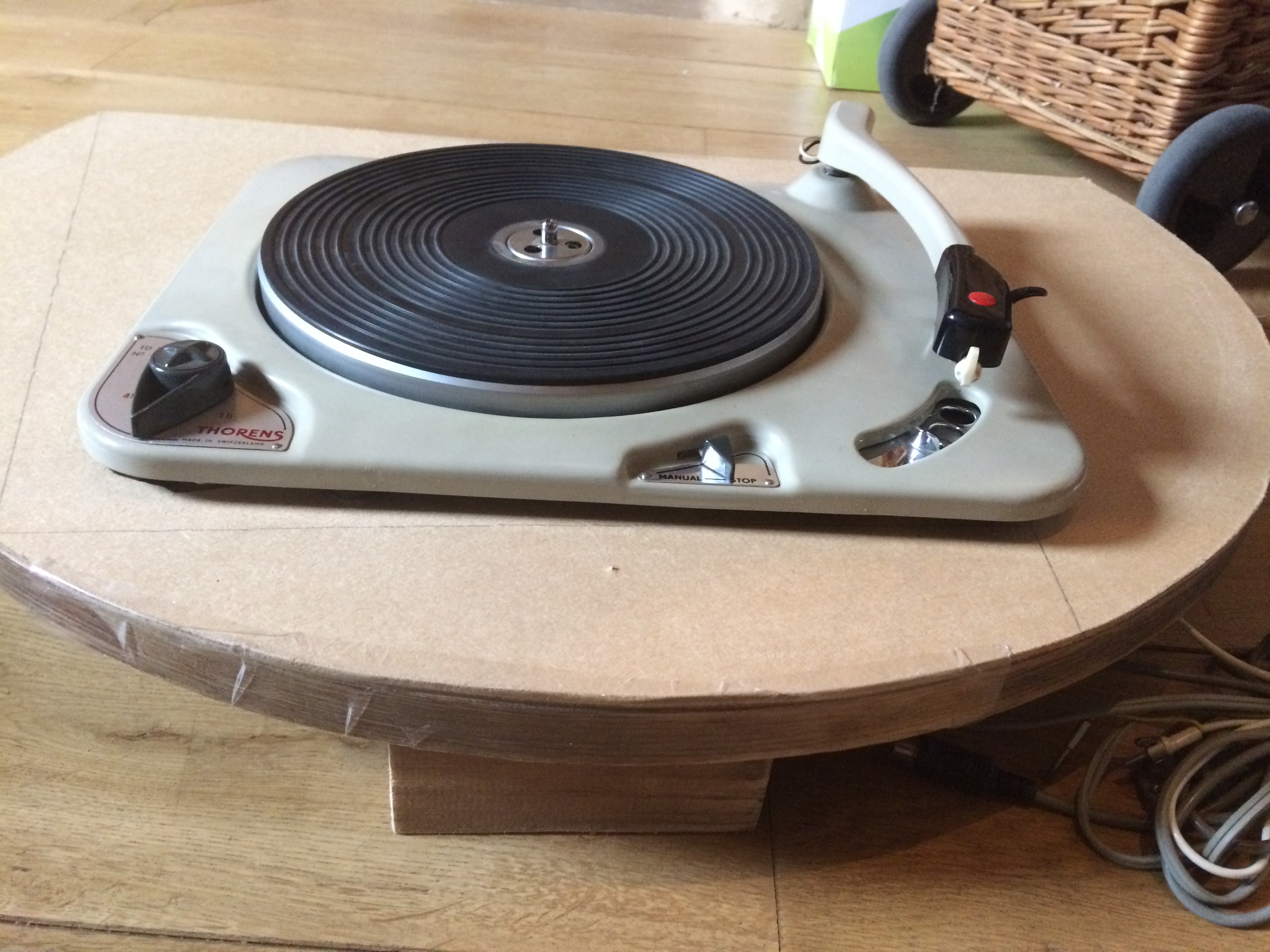

pour travailler avec la platine (184 pour le moment) j'ai fixer qq 1/2 chevrons en dessous


et maintenant comment faire pour les emplacement des bras ??

me faut-il attendre la 135 pour les emplacements ?

par ailleurs que signifie "overhang" svp ?

BK
Pièces jointes :
Dernière édition: 06 Jan 2018 13:13 par bkvins.
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 13:45 #43

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
bkvins écrit:
Une 135 à 300 € négociée, mais j'ai besoin de vos lumieres....
www.leboncoin.fr/vi/1345127824

Je connais le vendeur, pas de risque, un passionné....
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 13:55 #44

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
EXCELLENTE NOUVELLE
J'ATTENDS LES NEWS POUR PAYER
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 14:51 #45

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
"j'ai récupéré un plateau en aglo, avec plaquage chêne, assez lourd, pour tracer, un médium de 5mm par dessus.
pour travailler avec la platine (184 pour le moment) j'ai fixer qq 1/2 chevrons en dessous
et maintenant comment faire pour les emplacement des bras ??
me faut-il attendre la 135 pour les emplacements ?
par ailleurs que signifie "overhang" svp ?


Le plateau en médium pourrait aller ensuite sous celui avec plaquage.

Pour repérer les emplacements des bras pas besoin d'attendre la 135 car les châssis ont les mêmes dimensions et l'axe du plateau au même endroit.
Je suppose que tu n'as pas les gabarits de montage de tes bras.
Pour te faire un outil pratique: tu prends une règle plate en plastique de 30 cm , tu perces un trou de diamètre 7 mm centré dans l'axe du 0, et un autre fin comme un clou dans l'axe de chacune des distances de montage de tes bras .
Tu enfiles l'outil sur l'axe du plateau et tu enfiles un clou dans le petit trou, clou suffisamment long pour descendre, bien verticalement, sur le bois.Le mieux est que le clou (ou autre) tombe librement en affleurant le bois.
Reste à tourner le plateau pour trouver les points de perçage pour les bras, en tenant compte du diamètre de leurs supports de fixation et de leur encombrement. Les supports ne doivent pas toucher le châssis.

Restera encore à vérifier les hauteurs. Chaque bras a une possibilité limitée de réglage en hauteur ; l'encombrement des lifts peut être une contrainte vers le bas. En fonction de la hauteur des cellules il faut qu'au final le bras , cellule posée sur le disque,puisse mettre la cellule à l'horizontale sur un disque. Une marge de manoeuvre doit être comprise pour le cas de changement de cellule. Tout ceci n'est pas toujours simple.

Je te recommande d'acheter le petit outil de réglage d'horizontalité et verticalité de cellule (cf le post ici)
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 06 Jan 2018 14:56 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 14:59 #46

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
merci Thierry

voila qui est trés clair !!

je vais donc racheter une règle !! souvenir !

probleme, mon SAU2 est defectueux... un jeu dans l'axe entre les vis de la bague centrale...
plus un pb la:



le lève bras.... chier xx)

de toute façon, je mettrai le RB 200 et l'AT 1000

je vais ensuite chercher 2 cellules, j'ai une Oyster sumiko.... qu'en pensez vous ?
peut etre une MC entrée de game.... sur ma 126 j'ai une MC 20 ortofon, tres tres bien !!
une V15 type VI, je connais c'est bien, mais encore, je decouvriraibien qq chose...

des Idées ??

des occaz ??

MERCi
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 15:03 #47

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1

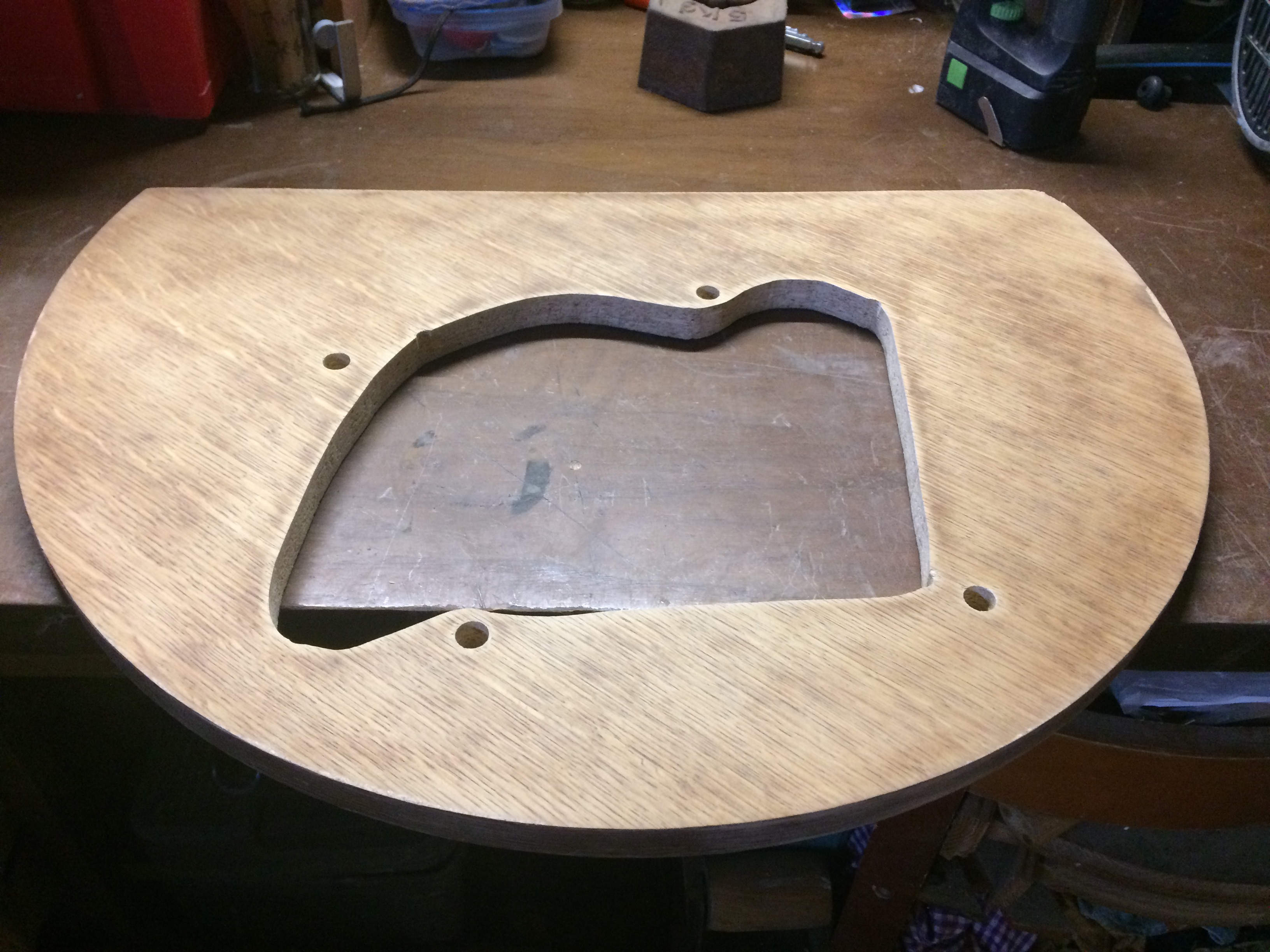

plateau poncé



puis en dessous, je mettrais des "entames" de platane de 80mm avec ses bourlets bien organiques qui deborderont un peu, et surtout tres lourds !

le tout bien huilés sans produits de merde !
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 15:08 #48

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
ET CE GENRE DE BRAS CA VAUT QQ CHOSE ??

www.ebay.fr/itm/Vintage-Rek-O-Kut-Model-...p2055119.m1438.l2649

MERCI
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 15:29 #49

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Il est HS, le gras à tourné de 90%, les pivots ont du dégager...

Je suis déjà dessus c'est moi qui est mis la dernière enchère ;)

(pour ton défaut de bras, ouvre un nouveau post, et mets nous d'autres photo, car je ne vois pas bien le problème)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 15:35 #50

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
S'il est foutu pourquoi le veux tu ce bras ??

ok pour le bras
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 19:42 #51

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77817
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Pour le refaire ;)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 20:02 #52

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Ha ! Et c'est un 160 .
Mais tu es sûr de ce que tu dis ? HS ? "le gras" c'est "le bras" ? Je le vois bien en place ...

bkvins ce n'était pas un bras pour tes cellules .
Trop lourd.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 20:02 #53

  • bkvins
  • Portrait de bkvins
  • Hors Ligne
  • Membre actif
  • Sans air pas de son
  • Messages : 100
  • Points : 116
  • Karma: 1
Alors tu en a plein des comme ça !?
L'administrateur a désactivé l'accès en écriture pour le public.

gabarit plateau 184 ?? 06 Jan 2018 20:04 #54

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3259
  • Remerciements reçus 57
  • Points : 15252
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Il en a un hangar plein *ttg>
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
