J'avais un problème, l'utilisation obligatoire du step-up Jorgen Shou soudé au bras Ortofon lorsque je voulais lire un disque sur la Thorens 124.
Vu qu'il est fabriqué pour les cellules SPU, j'avais une mauvaise adaptation avec toutes mes autres cellules.

J'ai donc réfléchi pour trouver une solution : modifier les connectiques du bras.
Mais pour ne plus se poser de question, autant faire ça bien et utiliser une connexion universelle : la prise mini-din.

Confection du câblage du step-up avec prise femelle mini-din :

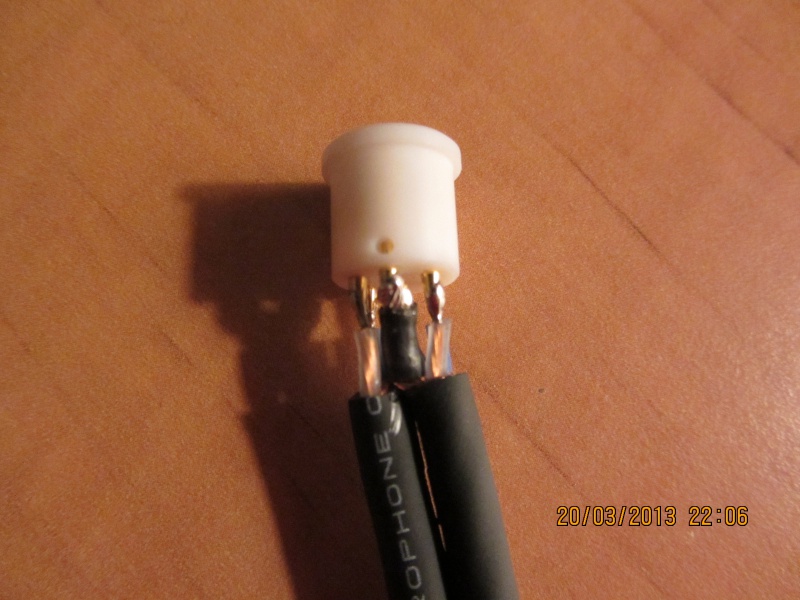

La prise terminée :

Le câblage du step-up soudé et terminé :

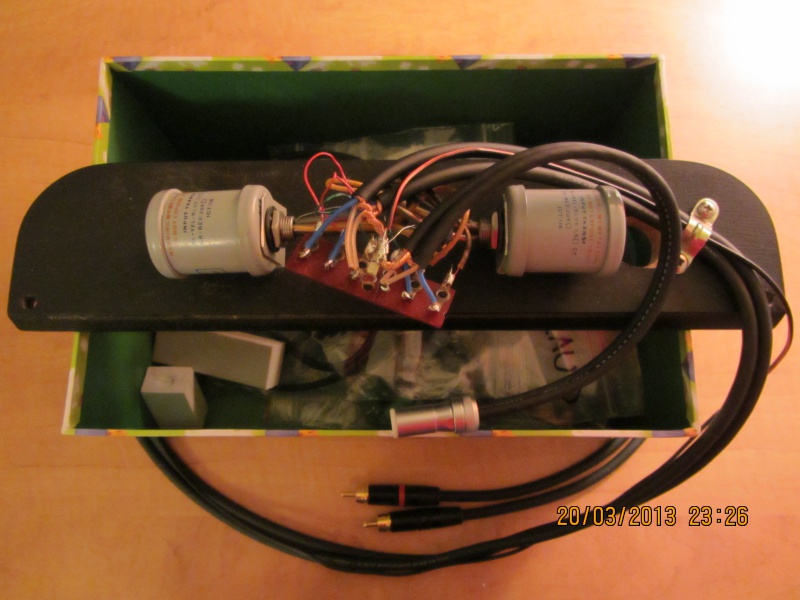

Démonter le bras, couper le câblage et étamer les fils :

Soudure à une prise mâle mini-din :

Fabrication d'un tube support :

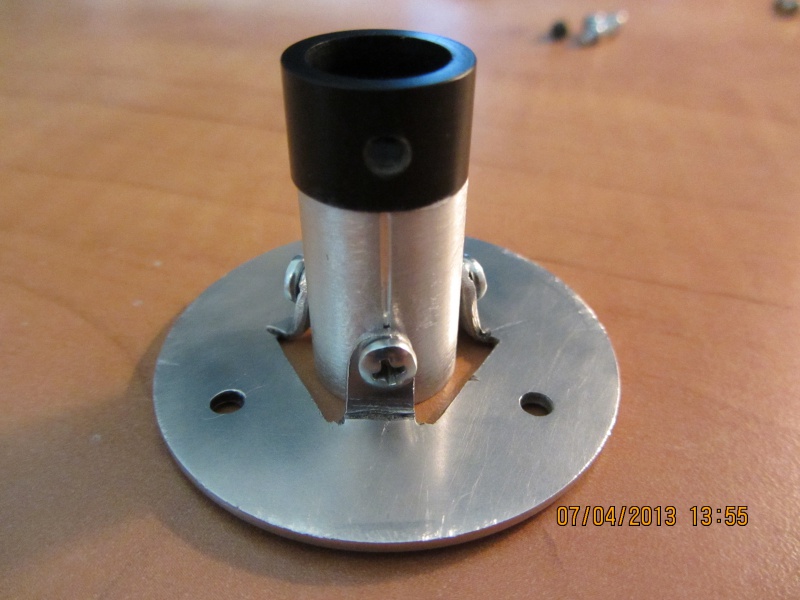

Avec la bague de maintient de la prise et les vis :

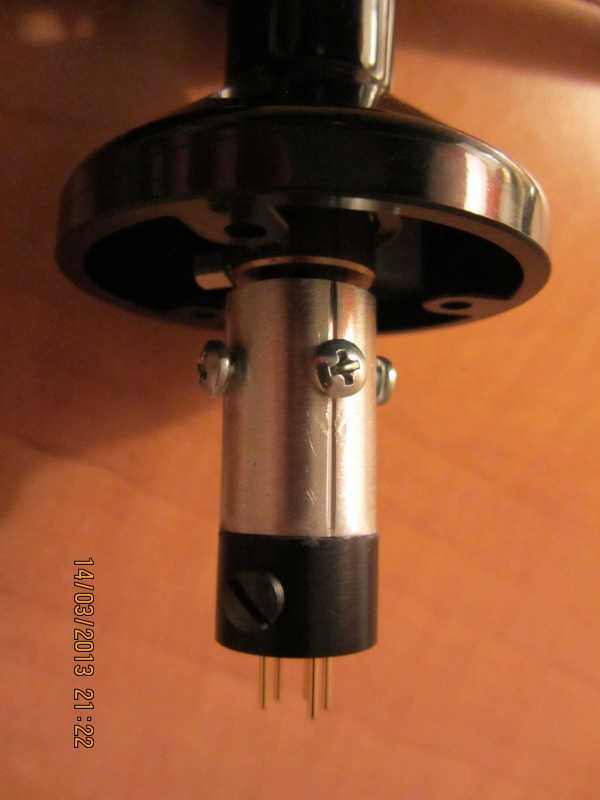

Le tout fixé au bras :

Détails :

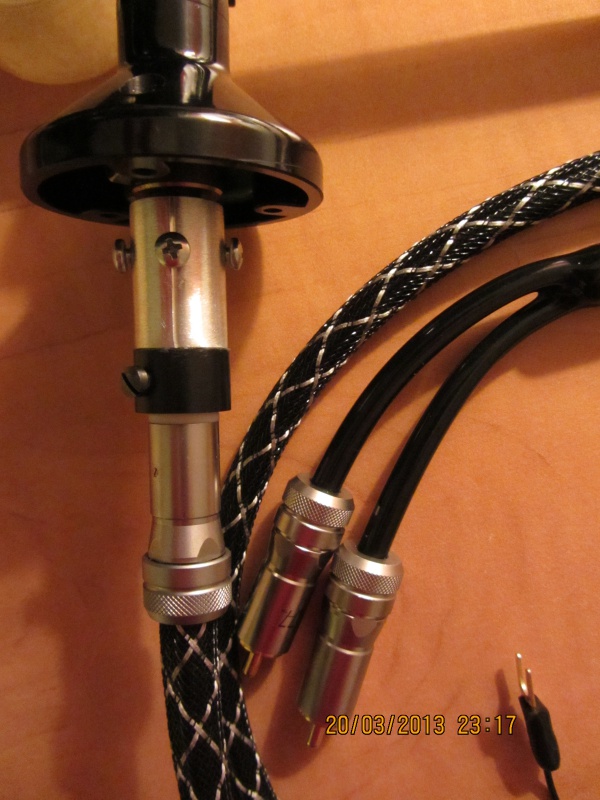

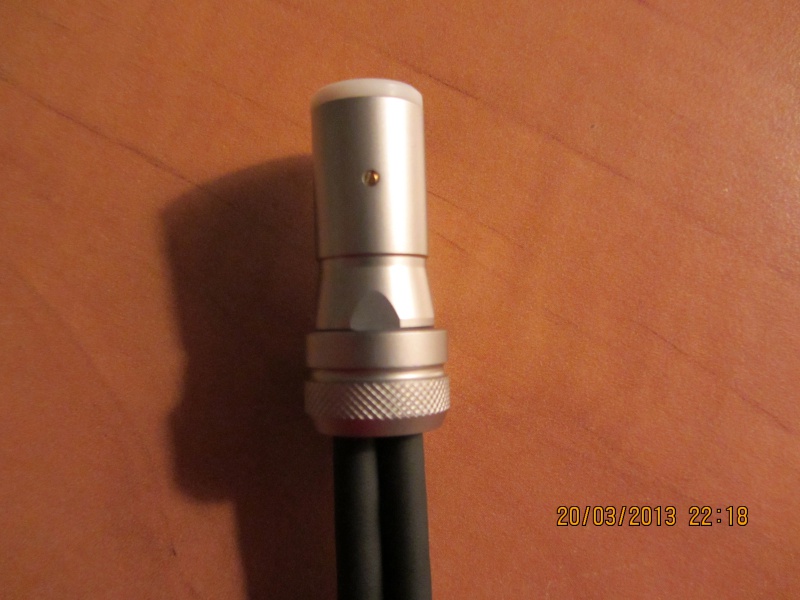

A titre d'exemple avec un câble du commerce :

Et le résultat :


.
.
.


Bah je suis trop con !
Je n'ai pas pensé que le câble serait solidaire de la prise et donc du bras lui-même, et de ses rotations.
Donc le câble gène la bonne rotation du bras.

Je suis en train de fabriquer une pièce pour remédier à ça, mais c'est galère.

La suite bientôt !

[le bleu]

dommage car c'est superbe  , beau boulot!

Il faudrait que ta prise minidin soit fixée sous le bras à la planchette? et donc laisser le bras libre, c'est bien ça? il va falloir que tu rallonges un peut les fils du bras...

____________________________________________________________________________________________________
petit à petit, l'oiseau fait son nid...

Dernière édition par le bleu le Mar 2 Avr 2013, 14:20; édité 1 fois

[pierrot62]

C'est vrai, super boulot , c'est en forgeant que l'on devient forgeron , "l'erreur" c'est pas grave , je suis certain que tu vas trouver , en tout cas félicitation pour la qualité du travail réalisé

____________________________________________________________________________________________________
Pierrot

[JGN]

A oui, belle idée, superbement fait .
Ca va marcher, on est tous avec toi

____________________________________________________________________________________________________
Si vous jouez à pile ou face, pariez toujours à l'inverse de ce que vous aurez pensé en premier. Ca vous garantie une chance sur 2 de gagner.

Member of the L70 F.U.C.

[philihifi]

____________________________________________________________________________________________________
Quand les galets ricochent, cela fait de belles ondes sur l'eau.

[papamano]

je dis rien , j'ai fait une bourde aussi sur mon bras lenco

y a que ceux qui fond rien ........

____________________________________________________________________________________________________
un bon fauteuil,du jazz,un cigare,un rhum vieux,des amis.......je suis le roi du monde
member of the L70 F.U.C
sylvain

[le bleu]

papa, t'as fait quoi

raconte

____________________________________________________________________________________________________
petit à petit, l'oiseau fait son nid...

[papamano]

j'ai voulus changer tout le cablage du bras , car a force de déssouder/resouder pour résoudre un tout tout tout petit probleme de ronflette
je me suis retrouver trop court en cable , trop fin ces cables de merde

donc je trouve du cable dans mon fourbi , un poil plus gros et plus rigide que celui d'origine , mais vraiment un poil

je monte le tout , et croyez moi c'est pas simple a sortir la fiche en bout de bras

et bien j'ai plus qu"a tout refaire , un poil de trop fois 4 ça le fait pas , pour économiser 16 balles

voila ma couille du week end

fin du HS

____________________________________________________________________________________________________
un bon fauteuil,du jazz,un cigare,un rhum vieux,des amis.......je suis le roi du monde
member of the L70 F.U.C
sylvain

[le bleu]

zut....

____________________________________________________________________________________________________
petit à petit, l'oiseau fait son nid...

[Gabi]

Merci les gars !

Z'inquiétez pas, je sais quelle pièce fabriquer, mais ça prend du temps avec mes outils de merde (je fais principalement ça au Dremel).

J'espère que ça sera fonctionnel d'ici une semaine ou deux.

@+!

[pierrot62]

Au DREMEL ?????  alors mon coup de chapeau pour le boulot devient une révérence , BRAVO

____________________________________________________________________________________________________
Pierrot

[papamano]

fantastique ces engins, y a plein d'outil a adapter dessus pour les petits boulots de precision

____________________________________________________________________________________________________
un bon fauteuil,du jazz,un cigare,un rhum vieux,des amis.......je suis le roi du monde
member of the L70 F.U.C
sylvain

[Gabi]

Merci Pierrot !

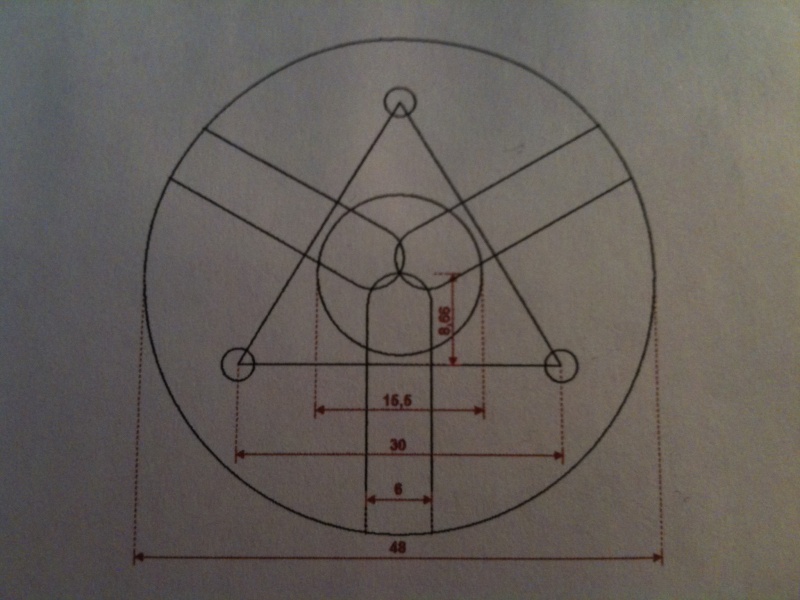

Donc voici la nouvelle pièce à créer pour l’adapter sur le bras Ortofon :

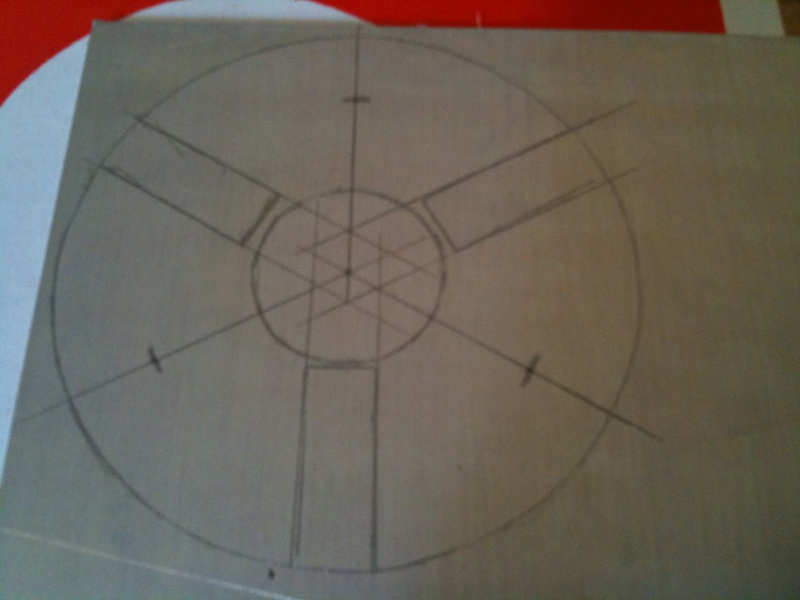

Et dessinée sur la plaque d'alu :

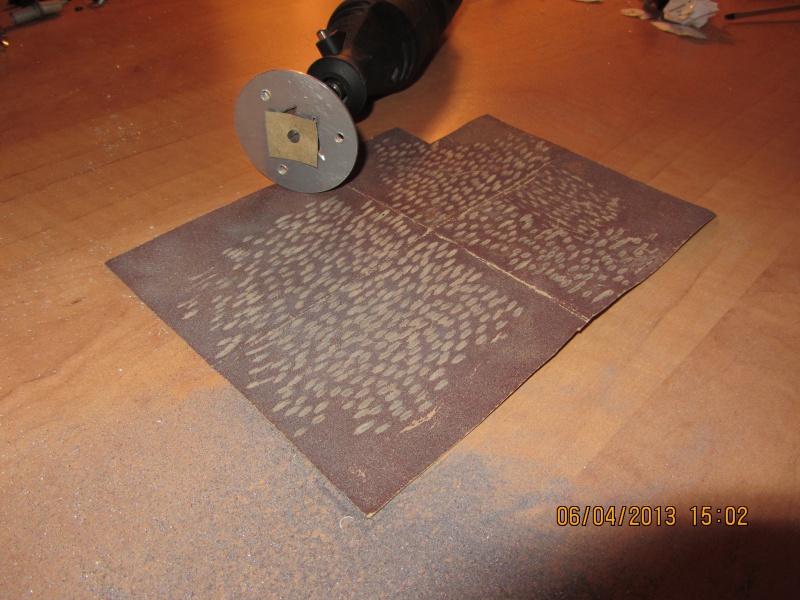

Finie d'être découpée et attachée au Dremel pour l'arrondir en la ponçant :

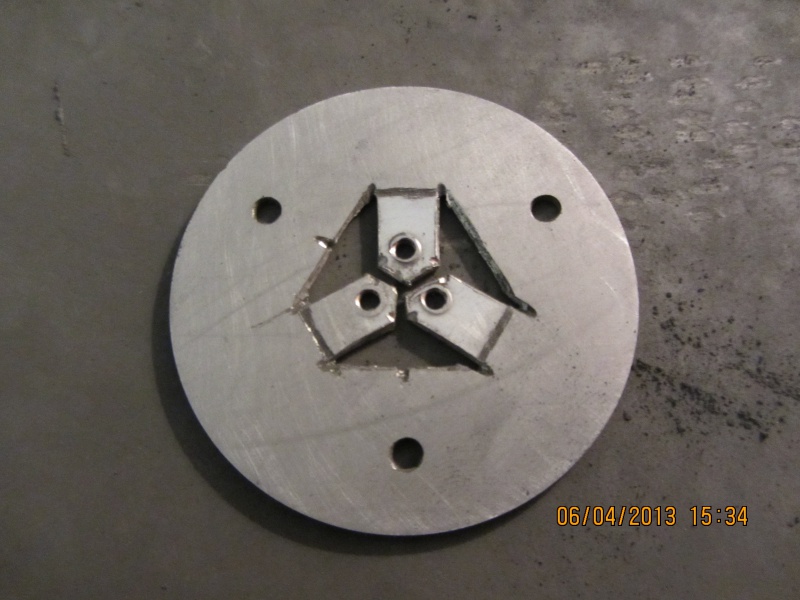

La pièce brute :

Et terminée :

Avec le nouveau tube (les perçages n'étaient plus bon) et la bague de maintient de la prise mini-din 5 broches :

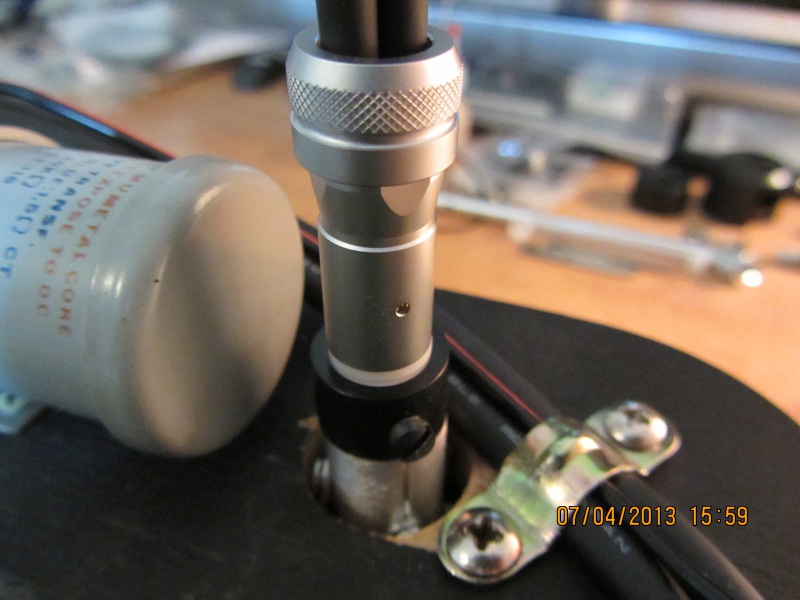

Le tout assemblé sur le bras :

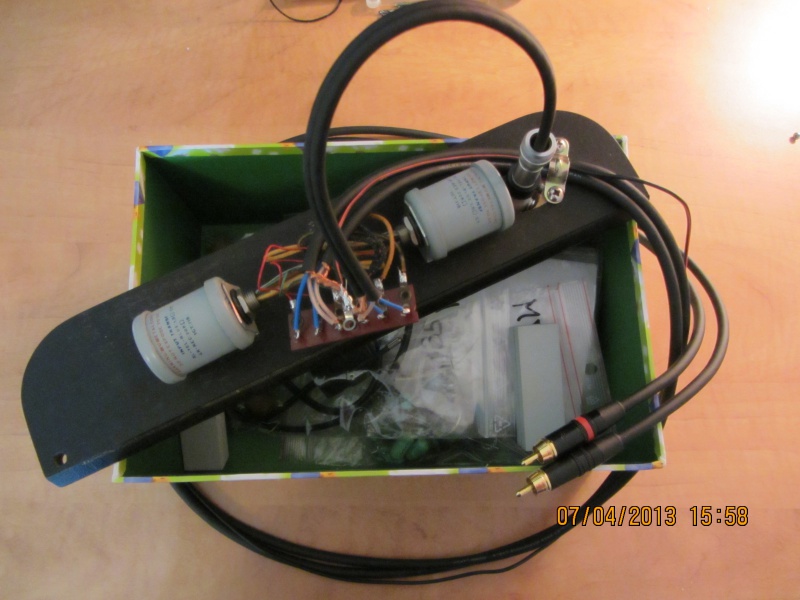

Et fixé à la planchette de la 124 (exemple de branchements avec le step-up Jorgen Shou) :

Détails :

La suite quand le tout sera remonté sur la platine,

@+!

[El-Mitch]

t'es un fou Gabi, tu le sais ça ?

[le bleu]

Belle pièce, bravo.....

Ca marche bien, tout est "libre" de mouvement?


(tu as coupé les pointes de tes vis pour pas abimer les câbles?)
