SUJET : [4TR200] Collaro Festival

[4TR200] Collaro Festival 06 Déc 2018 22:13 #37

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0


non, pour moi, l'offset est mal mesuré.
il faut prendre l'angle entre le partie droite du tube, celle qui est au niveau du pivot et le porte cellule.

C'est à dire la partie droite qui va du contrepoids jusqu'au premier angle (ce qui est avant le premier angle).
Hors sur ta photo, je vois que la partie arrière du bras (partie avec contrepoids) n'est pas alignée avec ton traçage.

Donc, je pense que l'angle mesuré est incorrect.
Apparemment, il serait plus logique que tu le trouves entre 24° et 26°.
Remesure et confirme moi, si c'est vraiment 21° on fera avec !

EDIT: nickel le shema de Musico, c'est bien ça ;)
Dernière édition: 06 Déc 2018 22:19 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 06 Déc 2018 23:45 #38

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
OUI effectivement un gros débutant je suis avec e schéma de Musico je comprend mieux , je refais les mesures demain
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 07 Déc 2018 11:53 #39

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat

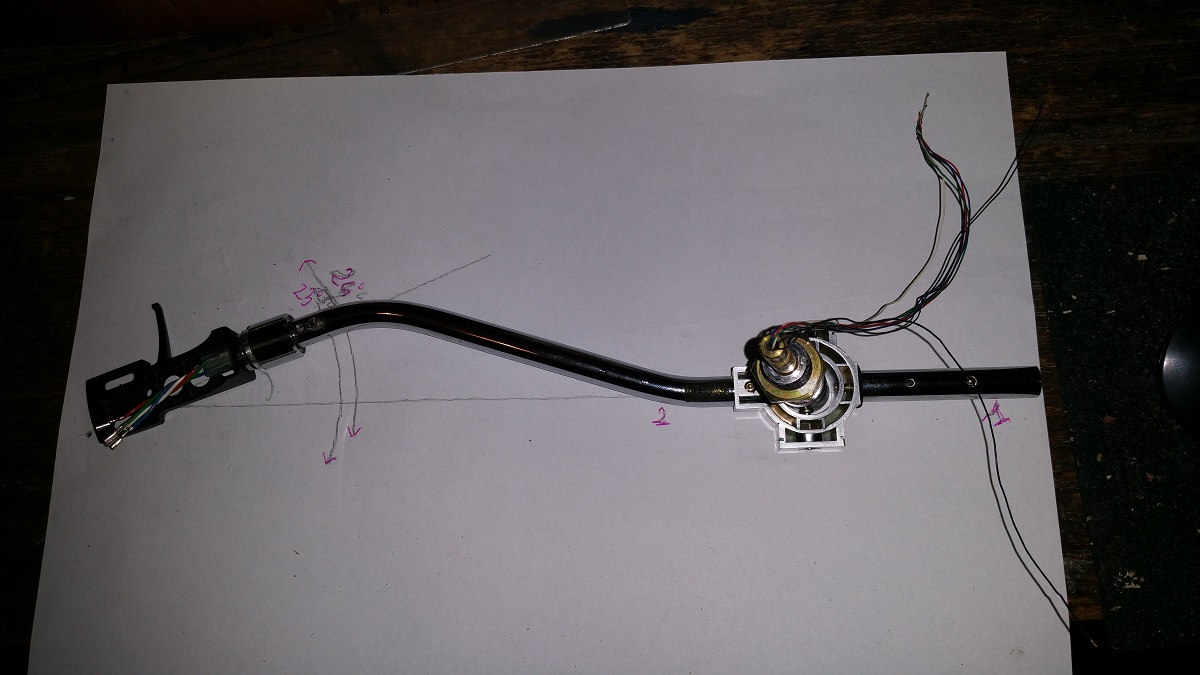

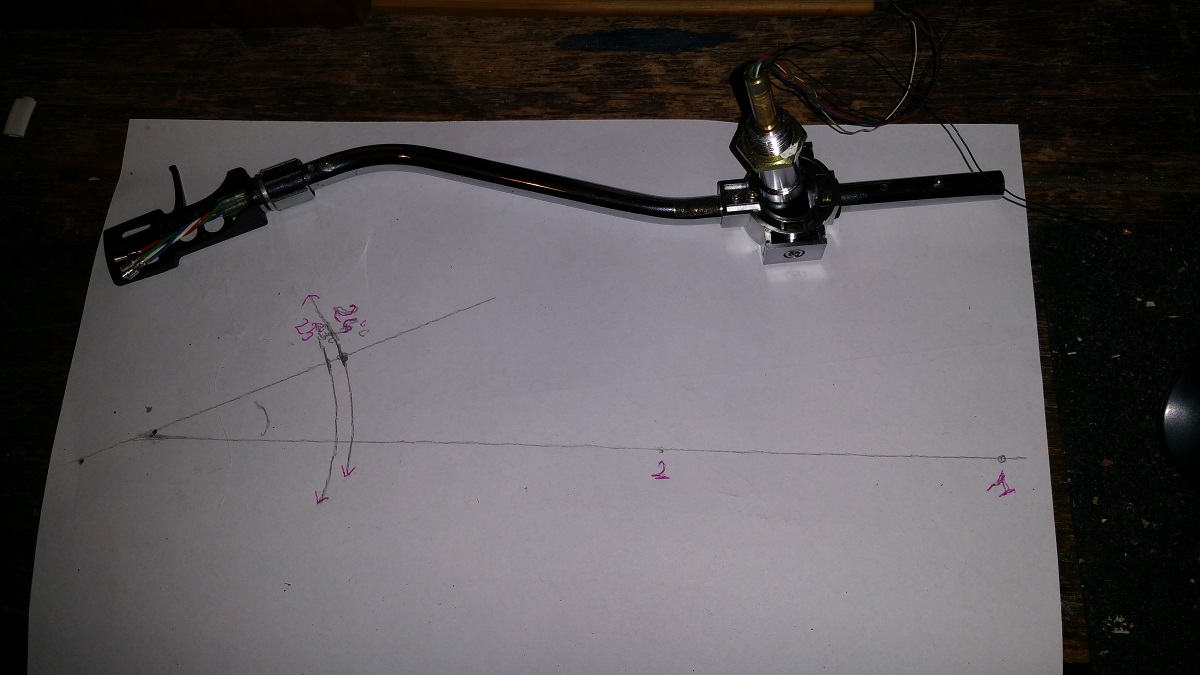

Voici donc les bonnes mesures



Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 07 Déc 2018 12:27 #40

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Je suis allé voir sur VE d’après le calculateur il faut l'Overhang et le new Overhang , J'ai fait un essai a 14 Overhang et 14 pour new Overhang, j'obtiens une distance Spindle pivot de 198mm , si c'est bon je peux utiliser le trou déjà percé sur le socle de la collaro qui est entre 198 et 200 , c'est classe , si c'est pas ça ...a voir donc
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 07 Déc 2018 12:40 #41

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
tu mesures combien pour l'offset 24° ou 25° ?
c'est entre les deux ?
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 07 Déc 2018 12:47 #42

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

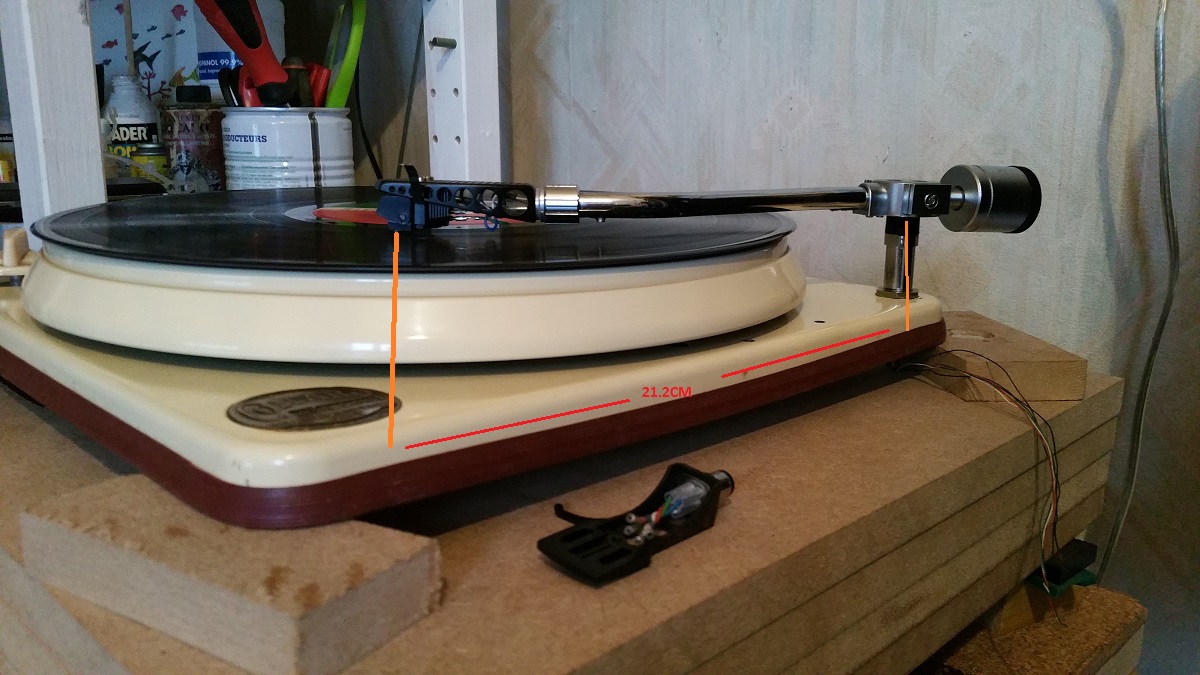

Stevenson:
Effective length 212 mm
Offset 24,785
Pivot to spindle 194,78
Overhang 17,422

Donc distance d'installation 194, 78 mm

Le réglage final se fera en réglant la cellule dans le PC ... ;)

A 212 mm de longueur effective, ton bras est un 8,3'.
Si tu voulais placer un bras dans le perçage d'origine, il te faudrait un bras de longueur effective d'environ 220 mm.
Tu peux faire coulisser la cellule plus loin dans le porte cellule ?
Histoire de "gagner" les mm de longueur effective manquants ... ?
Dernière édition: 07 Déc 2018 13:17 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 07 Déc 2018 13:14 #43

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Je pensais que tu avais le perçage dans le socle, je viens de me rendre compte que c'est sur le châssis.



Bon sang, celui qui a fait ça est vraiment un idiot de première catégorie.
Tout l'intérêt de ce châssis court est de placer un bras hors châssis !!!

... :evil:

EDIT pour info, ce bras est un très bon candidat pour remplacer un BL104 (TP14= 210 mm effective length) ... ;)
Dernière édition: 07 Déc 2018 17:19 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 08 Déc 2018 16:18 #44

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Merci pour la mesure

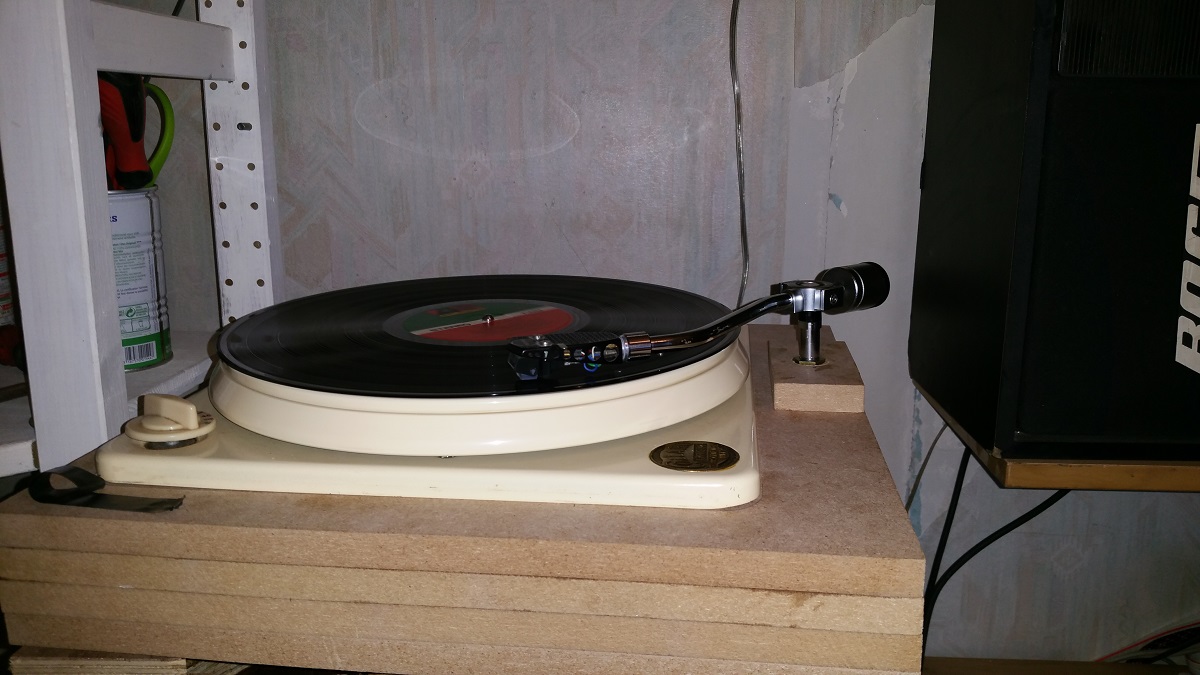

Voici donc ou sera disposé le bras , rien n'est fixé c 'est juste posé pour essai

Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 08 Déc 2018 16:29 #45

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Un niveau dans le trou du châssis peut être ?
Ou une lampe d'état ? ou un interrupteur ?

- tu n'as pas dit si tu pouvais reculer plus la cellule dans le PC.

- Ça tombe juste ou à peu près pour l'overhang ?

@+
Dernière édition: 08 Déc 2018 16:32 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 08 Déc 2018 17:40 #46

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Pour l'instant je peux tout bouger,le socle, le châssis aussi sur au moins un cm de chaque coté , pour le porte cellule j'en ai plusieurs , certaine cellule se règle d'autre pas , sur la photo le bras est disposé a 195 du spindle , c'est pas évident d'être sur , pour l'overhang comme je pourrais bouger la cellule dans le pc cela devrait être bon non??
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 08 Déc 2018 19:11 #47

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Je demandais la vérification de l'overhang pour savoir si la géométrie en général était correcte.

A partir du moment où tu bouges (avance/recul) la cellule, tu modifies la longueur effective, donc le calcul est à refaire.

Mais, ne te prends pas trop la tête.
Un bras de lecture sur pivot, ce n'est pas parfait, et cela ne le sera jamais ...

Il suffit de regarder les bras montés sur les platines à l'origine pour se rendre compte qu'un paquet de ceux ci ne respectent pas de règles de façon évidente, et pourtant ça fonctionne ;)
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 10 Déc 2018 23:40 #48

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
une petite interrogation
en sortie de bras j ai 6 files dont deux noirs un correspond a la masse du bras l autre a rien j ai verifiè la continuité mais ce deuxième fil noir ne correspond a rien . une idée ??
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 10 Déc 2018 23:42 #49

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Du côté porte cellule, tu as quoi ?
EDIT: je me réponds, tu as un connecteur, donc tu ne vois rien quant aux fils.

le 6ème fil, je ne sais pas.
il faudra peu être tester.

- sans cable de masse.
- avec cable de masse.
- avec/sans le 6ème fil.

... ?-|
Dernière édition: 10 Déc 2018 23:48 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 11 Déc 2018 00:28 #50

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
oui j'ai testé et j'a toujours i un soucis de bruit de masse a chaque alternative
je vais tenter avec un des cables rca blindés et voir coté cellule
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 11 Déc 2018 09:05 #51

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Un petit truc que j'utilise quand j'ai des buz : je prends un bout de fil dénudé à chaque extrémité.
Une extrémité dans chaque main, d'un côté je commence par toucher le châssis de l'ampli (ou la vis de masse à l'arrière) et de l'autre côté je cherche/test divers contact en touchant des zones de la platine par tâtonnements, châssis, vis, bras, axe,.... Il faut faire cela à volume faible car ça peut crachouiller fort dans les HP, perso je mets une petite enceinte suicide quand je fais ça.

ça ne marche pas a chaque fois mais parfois ça aide.
Voir avant pour virer toutes les sources externes qui peuvent perturber le signal, transfo, lampes-led, wifi, chargeur,....ou aussi inverser les RCA... bref comme dab'
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 11 Déc 2018 09:28 #52

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
c'est marrant, c'est bien pour éviter ces aléas, ces bricolages et triffouillages que j'ai initié le sujet "masse et terre"...

- ce n'est pas une critique de ta méthode Ben ... :)

- C'est juste que, dans l'autre sujet, je voulais avoir des réponses définitives sur les principes qui régissent la modulation et les interférences, quitte à poser des questions dont on connait la réponse (moi le premier).

- Pensant qu'en reprenant tout de A à Z, on pouvait définir une méthodologie ...
C'était sans compter sur un soupçon de mauvais esprit et le fait que comme d'habitude, on me rétorque que "j'aime me prendre le choux pour rien et que tout est connu depuis des lustres" ...

La preuve que non ... :(

Bonne chance Toscan.
Si tu solutionnes tu nous tiens au courant stp ... ;)
Dernière édition: 11 Déc 2018 09:30 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 11 Déc 2018 09:30 #53

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Oui je fais tout pareil mais la cela m'échappe
j ai certe moins de bzz par endroit mais si c' est pas un bzz c'est un bruit de mitraillette lorsque je mets la masse bras au chassis platine , pourtant mon fer a variateur est éteind et la platine hors secteur.
Je vais bien trouver . ya ce 6eme file noir qui sort du bras qui correspond a rien , il se balade peut être dans le bras ???? ou alors s etait un bras auto et ce fil servait a autre chose .
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 11 Déc 2018 09:36 #54

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Déjà, inutile de brancher la platine, tu dois avoir le silence (pas de buzz) platine éteinte.
Donc OK.

Sur un bras auto, il y a souvent un switch qui coupe le son lors du déplacement du bras, mais c'est un switch au niveau des connexions embase RCA.

Le 6ème fil, la masse est peut être doublée.
?

Aucune raison de brancher la masse au châssis de la platine (le bras est sur socle non conducteur en plus), c'est à la masse du pré-ampli que tu dois relier la masse du bras.

Cellule à corps métal ?
As-tu essayé avec une autre cellule et un autre porte cellule ?
C'est pour écarter la possibilité des connexions défaillantes à ce niveau ;)
Dernière édition: 11 Déc 2018 09:39 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
