SUJET : [4TR200] Collaro Festival

[4TR200] Collaro Festival 02 Déc 2018 19:46 #19

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
des photos du bras j'ai acheté un PC standard

message effacé

Je pense que cela fera l'affaire en attendant mieux bien que cette petite collaro mérite bien mieux
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 02 Déc 2018 20:23 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 02 Déc 2018 19:57 #20

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
photos pourries, mais il me semble qu'il ne manque rien.

Si tu tiens la base du bras, là où c'est filleté, il se meut (:) ) librement lattérallement ?

- normalement oui, car c'est à c'est endroit qu'il se fixe sur le châssis.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 02 Déc 2018 20:01 #21

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
?,?!/ dsl ^pour les photos , le samsung est dechargé , j en ferais d autres et je vire celle là
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 02 Déc 2018 20:23 #22

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
c est mieux ainsi

Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 02 Déc 2018 20:26 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 02 Déc 2018 20:43 #23

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Non, ça ne frottera pas.
Ce que tu montres en rouge, c'est le tube interne (partie "dorée".
Le tube interne est dans le tube externe (partie "argentée").
Il doit y avoir un roulement entre les deux.

Pour le fixer sur un socle ou sur un châssis: le socle/chassis est pris en sandwich entre l'écrou et la pseudo base (restant d'automatisme), cad la partie avec le ressort.

Je répète la question.
Si tu tiens le bras par la partie filletée, se meut-il librement lattéralement ?
Dernière édition: 02 Déc 2018 23:58 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 02 Déc 2018 23:37 #24

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
oui il se meut pas de soucis mais il n y a pas de roulement la partie noire touche le tube externe
je vais faire un essai dans un pseudo socle on verra bien
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 02 Déc 2018 23:55 #25

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Toscan écrit:
oui il se meut pas de soucis mais il n y a pas de roulement la partie noire touche le tube externe
je vais faire un essai dans un pseudo socle on verra bien

Donc il ne se meut pas librement (si le collier noir touche le tube externe).

J'imagine que quand tu le tiens par la partie fileté, le tube interne "descend" et que le collier noir frotte sur le tube interne.
J'imagine aussi que ce bras était monté sur une platine auto (vu les restes de mécanisme au niveau du bras).
Qui dit bras auto, dit déplacement du bras et montée/descente de celui ci.

J'imagine donc que le mécanisme à la base du bras doit ajuster la hauteur du tube interne (afin que le collier noir ne frotte pas sur le tube externe).

Je vois un ressort ,des écrous et des vis (suggère un réglage), tu as essayé de "jouer" avec ce mécanisme pour voir s'il déplaçait la hauteur du tube interne, et s'il le verrouillait de façon à ce que rien ne frotte ?
Dernière édition: 02 Déc 2018 23:57 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 02 Déc 2018 23:59 #26

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Suite a plusieurs essais avec le rpm calculator sur les trois collaro et la 124
le strombo a lumiere est plus fiable, d apres moi , par rapport a l application smartphone
un léger déplacement du tel et la mesure change a chaque fois
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 03 Déc 2018 00:05 #27

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
oui, l'appli n'est pas fiable (il faut étaloner le gyroscope si c'est possible) et est dépendante du hardware.

Je mesure les RPM aux tachymètres (2 pour une mesure contradictoire) et avec un disque de fréquence.
J'ai relevé les écarts avec l'appli.

Mais, tu as du voir le sujet ...
idler-drive.com/index.php/forum/generali...-ecoute-des-platines
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 03 Déc 2018 00:07 #28

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
effectivement il est possible de régler en fonction je vais faire des essais
Sinon je trouverais un autre bras
je dois faire le socle aussi en mdf
beaucoup de taf en perspective
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 04 Déc 2018 19:17 #29

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
oui, l'appli n'est pas fiable (il faut étalonner le gyroscope si c'est possible) et est dépendante du hardware.

En plaçant le téléphone au centre sur un support léger et troué en son centre j’obtiens une autre mesure 33.3 a 33.2
Le tel est sensible a sa position sur le plateau
Lorsque je le met en travers ou parallèle le calcul de la vitesse baisse et n'est pas stable
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 04 Déc 2018 19:24 #30

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
sinon, tu as mesuré la longueur effective et l'offset de ton bras ?
Ou tu joues avec ton téléphone ... ? ... -(8)-

J'avais mis les trois GSM (galaxy 2, Droid 2 et Doogee) sur deux centreurs 45t, donc bien au centre.
Chaque téléphone donnait une mesure différente, et surtout aucune n'était égale aux tachymètres, eux même confirmé par un disque de fréquence avec plusieurs logiciels.

Les stroboscopes sont plutôt corrects, mais assez imprécis, selon moi.

RPM calculator n'est pas fiable ... sauf si tu as un GSM avec un gyroscope parfait, là peut être ...
Dernière édition: 04 Déc 2018 19:30 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 05 Déc 2018 00:04 #31

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
non j ai pas eu encore le temps de mesurer
Jeudi je pense
j ai plein de truc a finir aussi le socle des deux collaros et la rega également.
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 06 Déc 2018 18:15 #32

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat

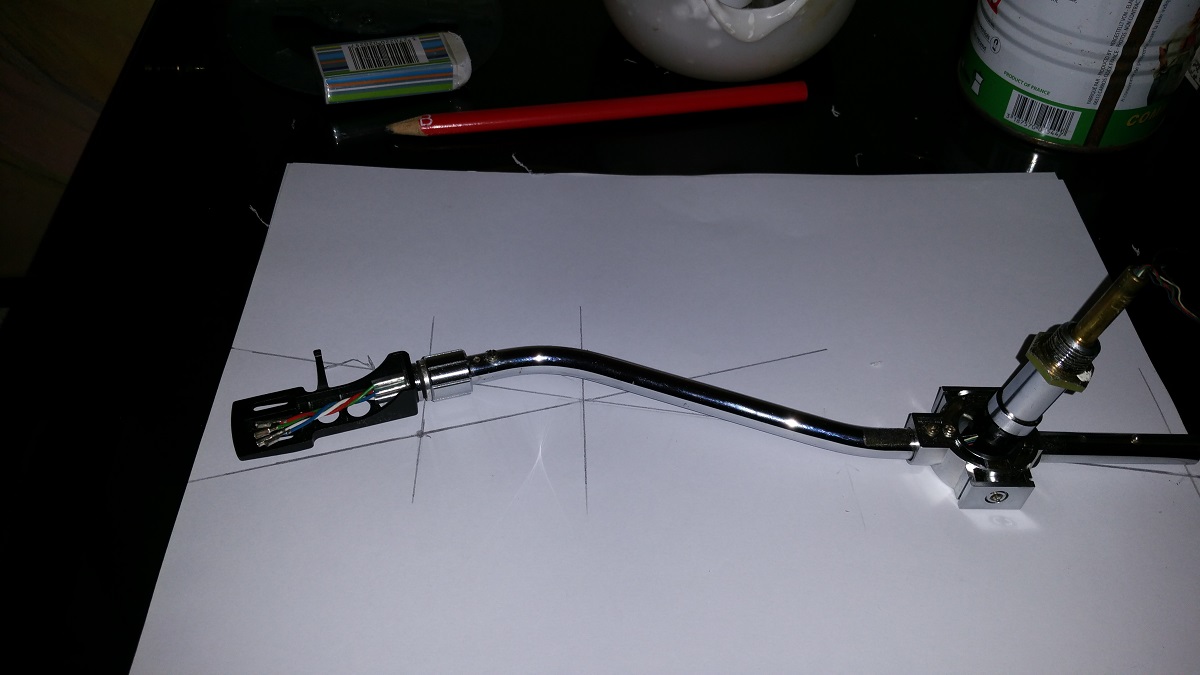

Voici si j'ai bien compris ta demande , les résultat des mesures de ce bras
J'ai placé le bras dans le trou que l'ancien propriétaire avait fait dans le socle pour plus de facilité et pour essayer si le bras tourne librement
C'est bien le cas avec la cellule sme plus une Shure diam 2 grammes pas de soucis, le bras tourne bien jusqu a la fin du disque sans sauter ni reculer .





Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 06 Déc 2018 18:17 par Toscan.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 06 Déc 2018 18:46 #33

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Avec l'angle et la longueur (pivot-stylet), il faut maintenant fouiller dans des bases de données pour trouver un bras de même "mesures", et donc trouver la distance d'installation précise.
Il y avait une base de donnée avec beaucoup de bras sur LS3-5a, je crois qu'elle est toujours en ligne (?)
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 06 Déc 2018 19:00 #34

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Ou rentrer les données dans les outils de VE.
En fait, la longueur effective suffit, l'offset mesuré permetra de choisir la méthode de calcul la plus proche de l'offset mesuré.

La géométrie des bras, et donc leur distance d'installation réponds à des méthodes de calcul.

Ces méthodes de calculs permettent de "choisir" où l'on veut placer les deux points "uniques" où la lecture sera parfaite.
Comme on peut placer les deux points parfaits à différents endroits de l'arc de cercle que décrit le bras (plutot au début, plutot à la fin ... etc), chaque bras peut avoir plusieurs distances d'installation.

Toutefois, même en utilisant différentes méthodes de calculs, la distance d'installation ne variera pas beaucoup.

Les outils de VE permettent aussi d'imprimer un protactor correspondant à la géométrie du bras et à la méthode de calcul choisie.

VE propose 4 méthodes de calcul reconnues, il en existe d'autres, et les fabriquants utilisent la leur.

effective length 212 mm
offset 21°

Je regarde ça ce soir.
@+.
Dernière édition: 07 Déc 2018 13:18 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 06 Déc 2018 19:56 #35

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Vous êtes trop top , j'ai pas tout compris mais je vais apprendre petit a petit
Est ce que mon relevé est adéquat a la demande offset
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
L'administrateur a désactivé l'accès en écriture pour le public.

[4TR200] Collaro Festival 06 Déc 2018 22:11 #36

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1039
  • Remerciements reçus 39
  • Points : 1085
  • Karma: 2
  • Médaille en chocolat
Je ne comprend pas tes mesures... à quoi correspondent tes traits...
