SUJET : [4T200] Une nouvelle 4T200 en cours de remontage

[4T200] Une nouvelle 4T200 en cours de remontage 29 Mai 2019 18:03 #1

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Je complète enfin mon échantillonnage de Collaro par une 4T200 que j'ai depuis quelques mois.

elle était dans un état lamentable, rouillé, moteur grippé etc

J'ai donc décapé la tôle supérieur et le plateau et je les ai fait repeindre en vert anglais, je trouve que ça lui va à ravir.

Le socle sera en Hêtre lamellé collé, a propos, si quelqu'un à un gabarit d'usinage pour insérer le moteur je suis preneur, j'ai trop peur d'abimer la peinture en la manipulant.

Quelque photos floues





La suite bientôt
Dernière édition: 28 Jui 2019 16:06 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Une nouvelle 4T200 en cours de remontage 29 Mai 2019 18:51 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
(yess) ... ça t'en fait deux, non ?

- le galet de celle ci est bon ?

Alors ça sonne comment ?

A titre personnel, je n'aime pas le vert.
Je veux dire que je déteste la couleur verte en général (chez moi, rien n'est vert), mais beau boulot de restau ... ;)

On attends la suite !

Je crois qu'une telle concentration de Collaro Transcription n'existe nulle part ailleurs sur le net ...
Vais mettre à jour le C.U.L. ... :cool:
L'administrateur a désactivé l'accès en écriture pour le public.

Une nouvelle 4T200 en cours de remontage 29 Mai 2019 21:38 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

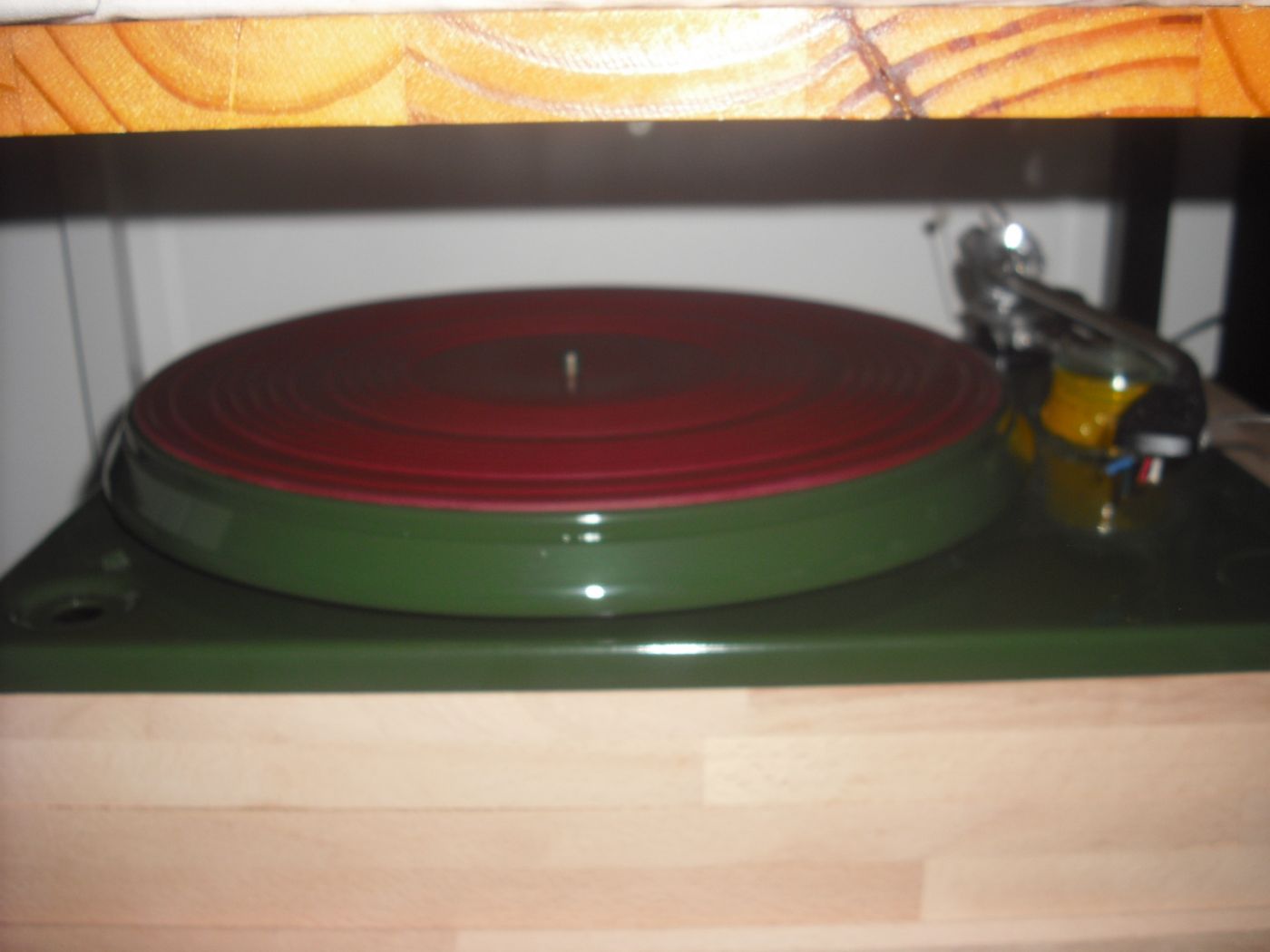

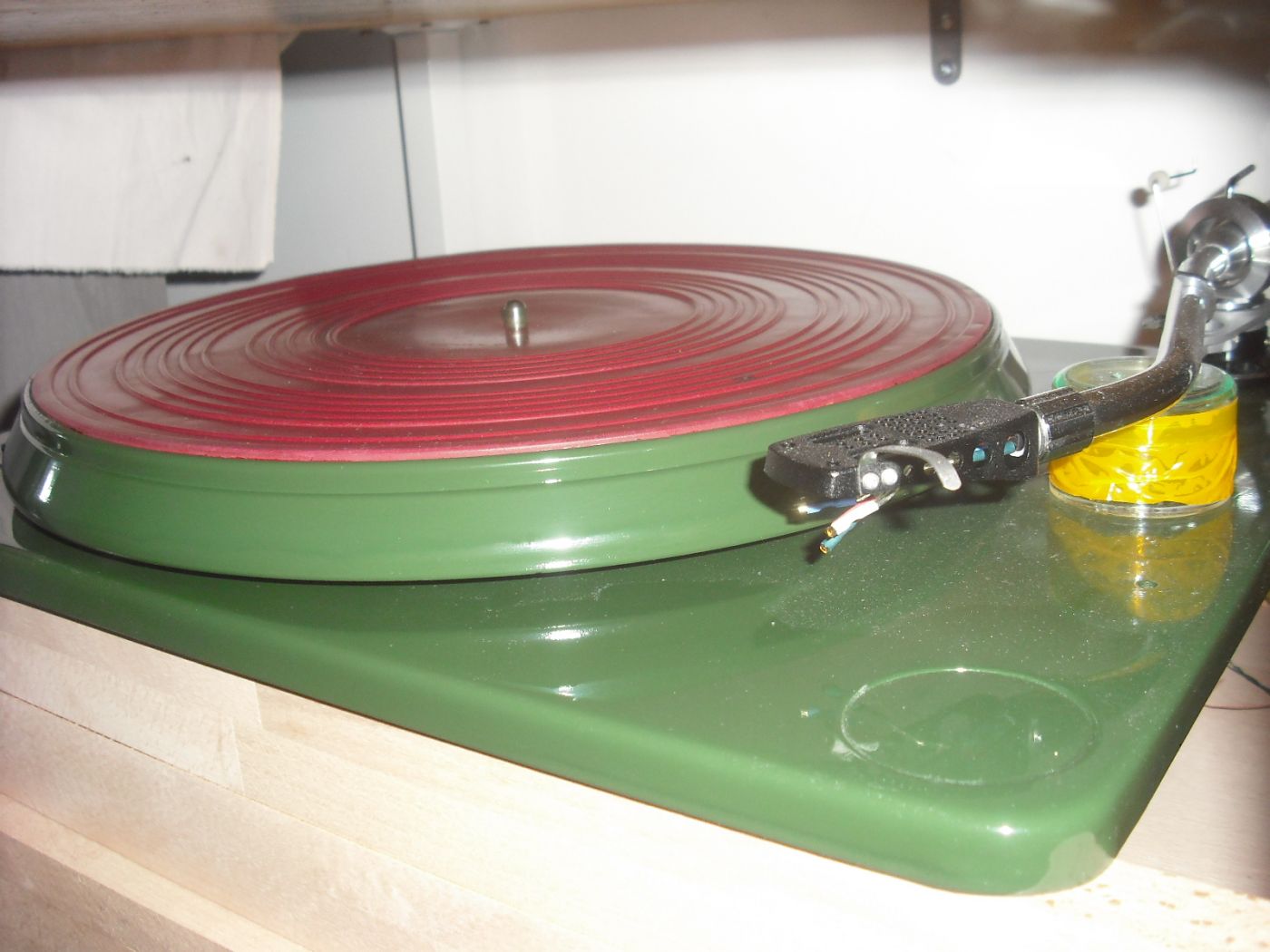

Ma cox est verte-olive comme sur ta 2ème photo, donc moi j'aime le vert, NA! :mrgreen:

Donc tu as tout démonté et tout repeint? beau boulot!!
Tu as réussi à dégrippé le moteur, il était très oxydé?

C'est quoi le bras?
L'administrateur a désactivé l'accès en écriture pour le public.

Une nouvelle 4T200 en cours de remontage 30 Mai 2019 15:20 #4

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Pas encore attaqué le moteur.
Il tourne difficilement, je pense qu'il nécessite un démontage et un nettoyage/huilage en règle.
Le galet à l'air encore souple, pas testé plus;
Le bras c'est un JELCO SA-50, l'entraxe correspond à 2 mm près au trou d'origine...
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 03 Jui 2019 13:06 #5

  • Toscan
  • Portrait de Toscan
  • Hors Ligne
  • Fou des platines
  • Thorens un jour Thorens toujours
  • Messages : 983
  • Remerciements reçus 22
  • Points : 1024
  • Karma: 0
  • Médaille en chocolat
Voici le gabarit que j'ai à la maison mieux vaut tard que jamais , j'ai numériser en quatre partie sur pdf , en imprimant chaque feuille , on devrait retrouver le gabarit a l’échelle


Ce fichier est masqué pour les invités.
Veuillez vous connecter ou vous enregistrer pour le consulter.

Rendering Error in layout BBCode/Image: Property "url" is not defined in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/system/layouts/bbcode/image/unauthorised.php on line 14
Layout was rendered in /home/tourjjdr/public_html/idler-drive.com/components/com_kunena/template/blue_eagle/html/topic/default_message.php on line 54
Thorens un jour Thorens toujours Ampli Jolida jd202a , Audiotec Pa800D, deux nf10 grundig, lecteur cd sacd Pioneer , convertisseur Marantz hd1, hp JM Reynaud Nano, , Préampli Creek obh18, platines dual 1009, Thorens cb83n , 184 Michel Ange, Thorens td124, 2 Thorens 135
2 collaros 4t200 Tannoy...
Dernière édition: 28 Jui 2019 16:07 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: User578, sylvain

[4T200] Une nouvelle 4T200 en cours de remontage 24 Avr 2021 20:08 #6

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Finalement la peinture ne tient pas, l'acier n'est pas de bonne qualité et les impuretés provoque des point de rouille...
Je vais donc la repeindre en vert :mdr: mais peinture martelé.

Le socle est en cours de finition mais mon problème est le moteur, je l'ai démonté, nettoyé, remonté et il tourne parfaitement seulement il n'a aucun couple, il entraine difficilement le plateau et je l’arrête ( le moteur) avec un doigt... ,;,(

J'ai essayé avec celui de mon autre Collaro et lui il a du couple, quelqu'un as une idée???? (_-_)
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 24 Avr 2021 21:25 #7

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je vais dire au pif : un bobinage défaillant ? Ca doit pouvoir se tester , non ?.
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 24 Avr 2021 21:53 #8

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
D’après ce que je vois, j'en déduis que c'est un mono tension, 2 fils arrivent du secteur, un passe par les bobinages et le tout ressort vers le truc connecteur/inter en bakélite rouge, si bobinage défectueux (coupé) pas de rotation? non?
Je pensais au condensateur, je ne connais pas sa valeur , quelqu'un as un schéma? j'ai rien trouvé comme sur les Thorens par exemple on trouve tout, ou presque
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 25 Avr 2021 00:32 #9

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
sylvain écrit:
mon problème est le moteur, je l'ai démonté, nettoyé, remonté et il tourne parfaitement seulement il n'a aucun couple, il entraine difficilement le plateau et je l’arrête ( le moteur) avec un doigt... ,;,(

J'ai essayé avec celui de mon autre Collaro et lui il a du couple, quelqu'un as une idée???? (_-_)

Manque de couple = condensateur rincé !

Essaye avec le condo de ton autre Collaro, tu seras fixé. Et tant qu'il est dessoudé mesure le si tu as un multimètre/capacimètre, ça te donnera un ordre d'idée de la valeur de remplacement (pas sûr que ce que tu mesureras corresponde à la valeur à neuf mais si tu as un couple suffisant avec cette valeur...) k;)
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: sylvain

[4T200] Une nouvelle 4T200 en cours de remontage 25 Avr 2021 17:55 #10

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat


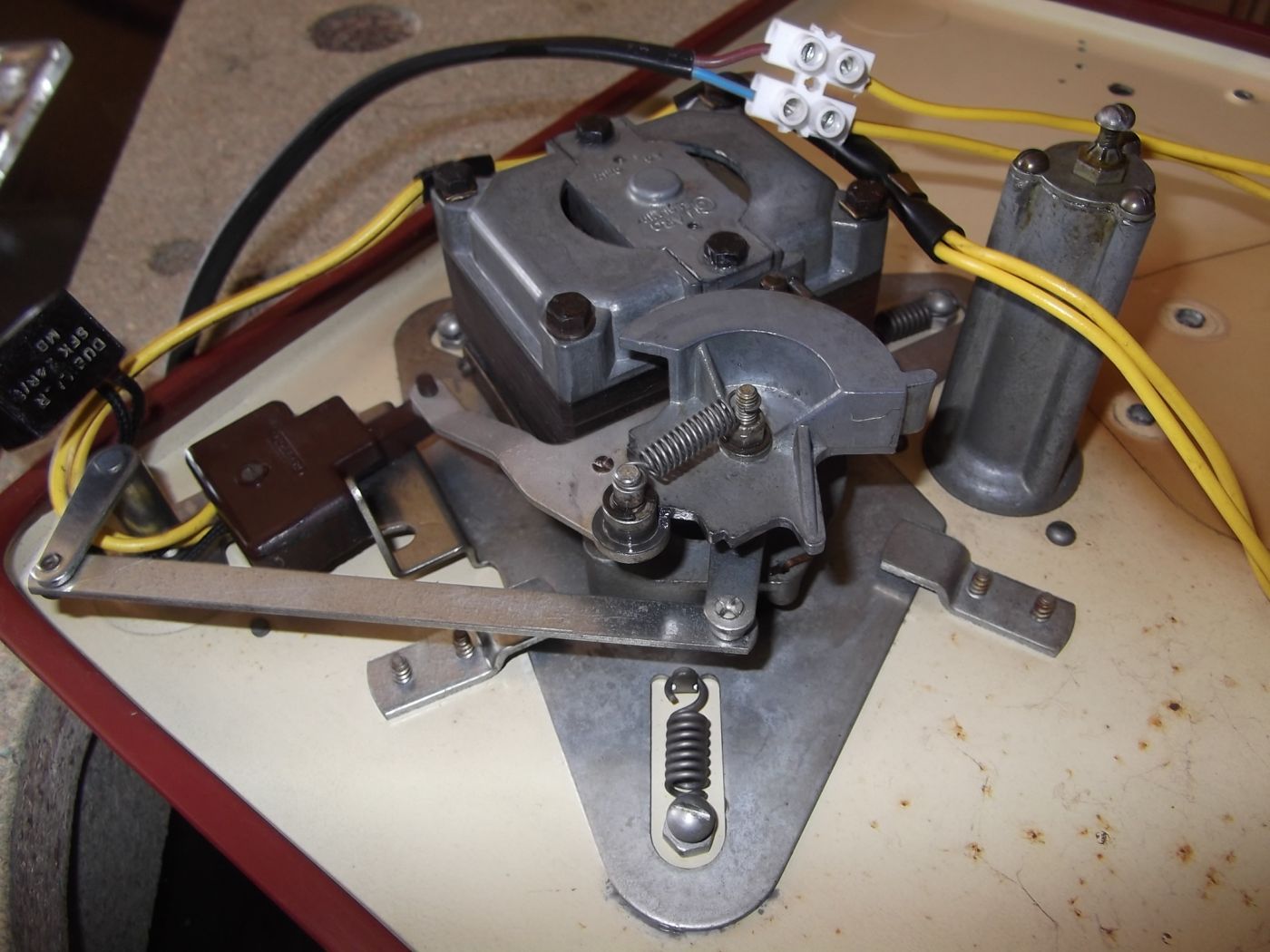

Malheureusement pas grand'chose à lire .
Mais accès facie .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 25 Avr 2021 17:57 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 25 Avr 2021 17:57 #11

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
J'y connais pas grand chose en moteur, mais on voit souvent des 10/15/20nF.... AA, dis nous ce que tu en penses, est-ce "standard" ou est-ce que des moteurs peuvent demander d'autres valeurs?
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 25 Avr 2021 20:17 #12

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Merci à vous tous
Je viens de mesurer les condos, tous à peu prés 15nF.
C'est comme sur les Thorens, c'est au niveau des contacts de mise en route de l'inter pour eviter les etincelles.
La preuve,sur un combiné avec une platine Collaro sans l'inter y'a pas de condos !
Si si, je prendrais une photo

Donc retour à la case moteur / bobinage / remontage défaillant :?
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 25 Avr 2021 23:47 #13

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Analog Addict écrit:
Manque de couple = condensateur rincé !
Oupsss sorry ! :oops: Ma remarque ci-dessus concerne uniquement le condensateur déphaseur des moteurs asynchrones. Sa valeur dépend de la puissance mais est beaucoup plus élevée que le condensateur de déparasitage (de l'ordre de 470 nF à plusieurs µF pour un moteur de platine, contre quelques nF pour le déparasitage).

Un condensateur de déparasitage, même HS ne change pas le couple moteur.

Sur les Thorens c'est un moteur synchrone donc pas de condensateur déphaseur. Apparemment même chose sur cette Collaro. Donc le manque de couple ne vient pas de là.

Bon, du coup j'ai pas aidé Sylvain, fausse piste ! _-:

Est-ce qu'à la main il tourne librement sans effort ?

Vérifie la continuité et mesure la résistance des bobinages, et surtout si ils sont correctement connectés. Sur certains moteurs il y a 2 possibilités de branchement, 110 ou 220 volts et ça peut aussi être source d'erreurs !
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 26 Avr 2021 09:12 #14

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
sylvain écrit:
D’après ce que je vois, j'en déduis que c'est un mono tension, 2 fils arrivent du secteur, un passe par les bobinages et le tout ressort vers le truc connecteur/inter en bakélite rouge, si bobinage défectueux (coupé) pas de rotation? non?

Je vais vérifier les bobinages, il tourne librement puisqu’il a été démonté, nettoyé et lubrifié par mes soins
Dernière édition: 26 Avr 2021 09:13 par sylvain.
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 26 Avr 2021 12:43 #15

  • Debase
  • Portrait de Debase
  • Hors Ligne
  • Membre actif
  • Messages : 51
  • Points : 56
  • Karma: -1
sylvain écrit:
sylvain écrit:
D’après ce que je vois, j'en déduis que c'est un mono tension, 2 fils arrivent du secteur, un passe par les bobinages et le tout ressort vers le truc connecteur/inter en bakélite rouge, si bobinage défectueux (coupé) pas de rotation? non?

Je vais vérifier les bobinages, il tourne librement puisqu’il a été démonté, nettoyé et lubrifié par mes soins

Surtout qu'en 220V les bobines sont en séries, pour le 110 elles seraient en parallèles.

Du coup, oui si une est grillée, alors rien ne bouge.
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 26 Avr 2021 17:05 #16

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3325
  • Remerciements reçus 58
  • Points : 16140
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Mon idée n'était donc pas si stupide *ttg> (personne n'a dit cela , ok, mais ...)

Cependant si un bobinage grillé = moteur tourne plus , ce ne serait pas cela puisque le moteur tourne mais anémique .

Qui en cas de dommage bobinage créant un court circuit intermédiaire (sans solution de continuité) ?
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 26 Avr 2021 21:50 #17

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bobines en opposition? /?/
L'administrateur a désactivé l'accès en écriture pour le public.

[4T200] Une nouvelle 4T200 en cours de remontage 26 Avr 2021 21:56 #18

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
Pas con mais j'ai rien changé au branchement
L'administrateur a désactivé l'accès en écriture pour le public.
