SUJET : [1218] Rénovation Dual 1218

[1218] Rénovation Dual 1218 21 Mar 2019 11:01 #1

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
Bonjour à tous !

Nouveau dans le monde de l'idler, je me lance dans la restauration d'un système Dual HS 51 (1218 + TV 121).
Dans un bon état esthétique, le système pose quand-même quelques problèmes :
- Galet fatigué
- Levier start-stop non fonctionnel

Pour le galet, légère amélioration après nettoyage mais c'est toujours pas la panacée... Je comptais lui coller un élastique ou une courroie sur la tranche pour améliorer l'adhérence, à moins que vous ayez d'autres suggestions.
Pour le mécanisme start-stop, je n'ai pas encore réfléchi à la question.
Je vais également remplacer tous les capa chimiques par des Panasonic HF je pense.

Voilà pour le moment, j'essaierai de vous poster des photos plus tard ;)
Dernière édition: 23 Avr 2019 13:41 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 19:43 #2

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Salut . y pas que le galet a nettoyer , y a aussi l'intérieur du plateau qui vient en contact avec le galet ...
J'espère que t'es bon bricoleur et patient pour mettre les mains dans une Dual .....
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 19:46 #3

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
Le galet est nettoyé, l'intérieur aussi, mais ça a toujours du mal...
Oui je suis patient et bricoleur, là la miss est ouverte dans tous les sens sur mon bureau, j'ai sorti complètement la partie électronique du boitier en un seul morceau (beaucoup plus simple).
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 20:14 #4

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
L'Electronic c'est une chose , réviser une mécanique Dual c'est autre chose
Je ne veux pas te décourager loin de là , juste que tu prenne conscience ou tu mets les pieds ....enfin, les doigts
Fait bien attention a tout ce que tu démonte , dans quel sens , aux rondelles , au endroit ou il y a un lubrifiant , au droit ou y en a pas , au endroit ou y en a alors qu'il devrait pas y en avoir etc.....
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 20:19 #5

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
C'est pire que dans un magnétophone à bande ? Je viens d'en finir un niveau mécanique ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 20:33 #6

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
A bein fallait le dire que t'étais dépucelé :-)))
Dernière édition: 21 Mar 2019 20:34 par papamano.
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 20:39 #7

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
Bah fallait demander :-)))
Un AKAI 4000DS, j'ai même refait une came en CAO + impression 3D car le Zamak de celle d'origine avait très mal vieilli ;) Il me restera la carte de préampli à refaire (transistors + capa).

Je dois dire que la Dual m'impressionnait au début, mais depuis que je m'y suis mis et que je l'ai démontée logiquement et proprement, elle me fait moins peur en pièces que complète :mrgreen:

Mais pour le coup, pour le galet je sèche un peu pour les solutions, et vu le prix d'un "neuf" sur ebay °o)
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 20:46 #8

  • JAC46
  • Portrait de JAC46
  • Hors Ligne
  • Fou des platines
  • Messages : 724
  • Remerciements reçus 11
  • Points : 704
  • Karma: 0
des pièces de 4000 DS ? rien de compliqué ... y'en a plein et des qui n'ont pas beaucoup tourné (par rapport aux miens) ... j'en ai 4

quelle came as-tu donc dû refaire ?
si tout était simple , ce serait moins complexe mais ce qui est imaginaire est toujours réel
ne parlons pas des premiers !
(synthèse métaphorique de visions mathématiques)
Dernière édition: 21 Mar 2019 20:46 par JAC46.
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 21:46 #9

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
La B2 ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 22:33 #10

  • JAC46
  • Portrait de JAC46
  • Hors Ligne
  • Fou des platines
  • Messages : 724
  • Remerciements reçus 11
  • Points : 704
  • Karma: 0
eh bien mon garçon , tu m'intéresses !!!! je n'y connais rien en cao et impression 3d (j'ai essayé de me brancher intellectuellement mais je suis trop largué
et trop fatigué)
et puis il faut s'arrêter de croire que ses propres neurones ne vieillissent pas même si on essaie de se leurrer soi-même
tes sources ? à part radio museum et docs à vils prix ?
le zamak au fond des coffrets , c'est la maladie de toutes ces belles machines mais bizarrement , pas toutes : si tu as une explication , je suis preneur ;
car vu la composition de l'alliage en question , je ne comprends pas bien le rapport âge/utilisation dans l'histoire ; la souffrance mécanique , ok ...
je comprends mais pourquoi des machines de 40 ans ne souffrent elles pas toutes du même problème ?

quelle matière compose tes nouvelles pièces en 3d reconstitué ?

perso ... j'ai acheté des akai à 20 euros pour pièces sur les brocs ....

édit ; je n'ai connu que deux lelong ; le premier s'appelait thierry ; la deuxième s'appelait de son nom de jeune fille delavie ; un beau couple
si tout était simple , ce serait moins complexe mais ce qui est imaginaire est toujours réel
ne parlons pas des premiers !
(synthèse métaphorique de visions mathématiques)
Dernière édition: 21 Mar 2019 22:37 par JAC46.
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 22:52 #11

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
C'est de l'ABS, remplissage 100%.
On en avait discuté avec mon prof de Dimensionnement des Liaisons Mécaniques, quant à la tenue dans le temps et la résistance du matériau comparé au Zamak, et il m'avait dit que la pièce n'étant pas soumise à des efforts en dynamique, ça ne poserait aucun problème. En même temps, même si c'était le cas, vu le prix de production d'une pièce... :-)))
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 23:14 #12

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0

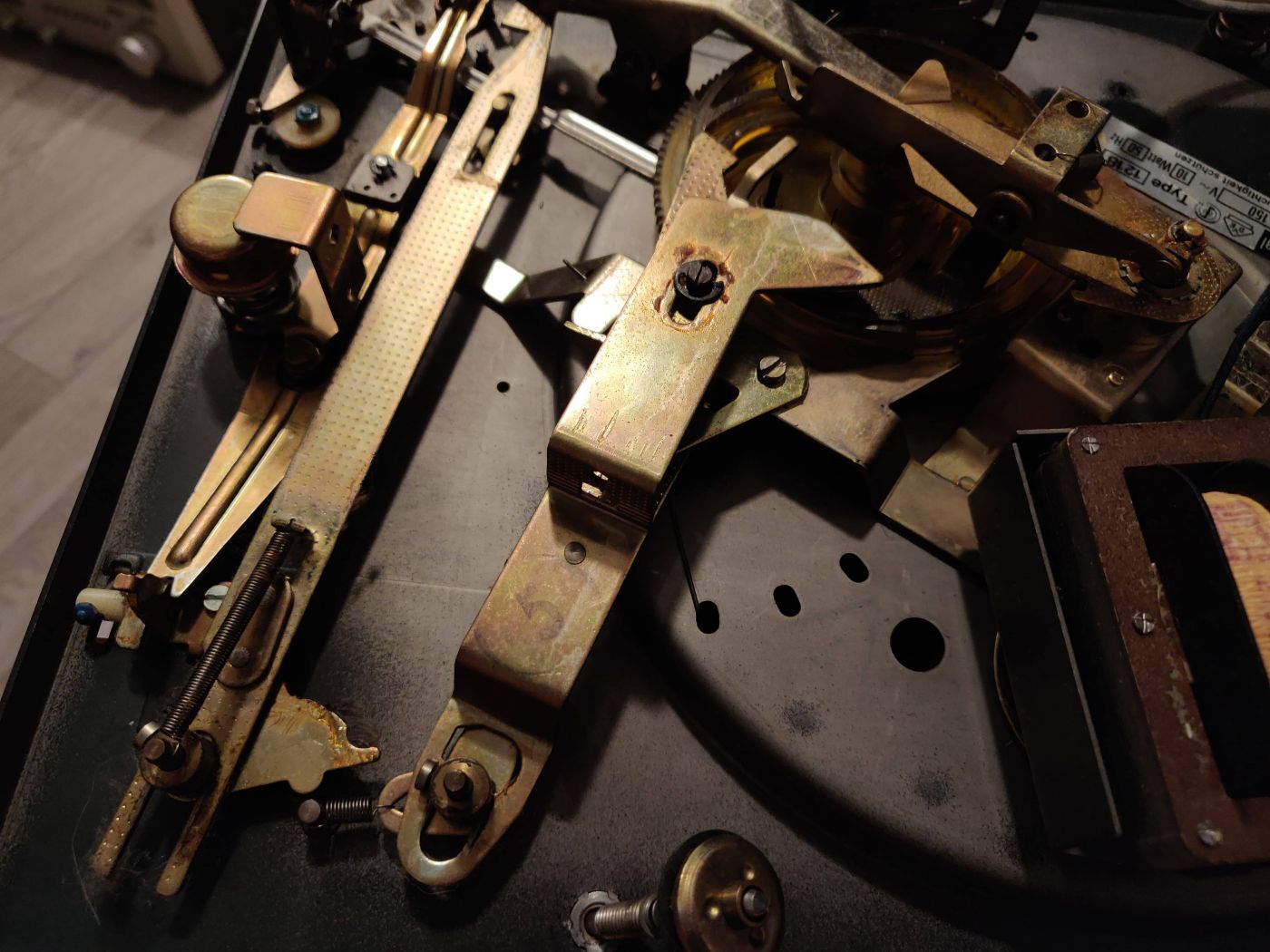

Je pense avoir trouvé le coupable pour le dysfonctionnement du levier start/stop : de la graisse sèche, récurent sur ce genre d'engin...
On la distingue légèrement au niveau de la vis au centre de l'écran.



L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 21 Mar 2019 23:45 #13

  • JAC46
  • Portrait de JAC46
  • Hors Ligne
  • Fou des platines
  • Messages : 724
  • Remerciements reçus 11
  • Points : 704
  • Karma: 0
c'est un HS ... je sais .. après , j'arrête mais notre ami peut ouvrir un post ?

"En même temps, même si c'était le cas, vu le prix de production d'une pièce... :-)))"

je comprends bien ... mais comme je suis un très très vieil indépendant , artisan , chef d'entreprise , gérant , commerçant , je me permets
de te dire que tu oublies deux (au minimum) notions fondamentales : l'investissement matériel et son amortissement

j'oublie volontairement les postes "entretien/réparation" et consommables bien entendu

rien ne coûte cher quand c'est l'autre qui a payé ....
si tout était simple , ce serait moins complexe mais ce qui est imaginaire est toujours réel
ne parlons pas des premiers !
(synthèse métaphorique de visions mathématiques)
Dernière édition: 21 Mar 2019 23:46 par JAC46.
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 22 Mar 2019 00:08 #14

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
Une imprimante 3D coûte environ 170 à 250€ et en l'occurence c'est un copain qui m'a imprimé la pièce, donc ça m'est revenu à 0,50 cents pour une came ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 22 Mar 2019 02:14 #15

  • philihifi
  • Portrait de philihifi
  • Hors Ligne
  • Passionné
  • Messages : 393
  • Remerciements reçus 14
  • Points : 408
  • Karma: 0
Je ne sais pas de quelle imprimante 3D tu parles,
mais a ce prix j'ai des gros doutes sur la précision de la pièce.
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 22 Mar 2019 07:24 #16

  • lelongvincent
  • Portrait de lelongvincent
  • Hors Ligne
  • Petit nouveau
  • Messages : 23
  • Points : 25
  • Karma: 0
En l'occurrence il s'agit d'une alfawise U20 ou U30 (la seule différence est le volume d'impression)
Je te laisse juger de la qualité par toi-même :

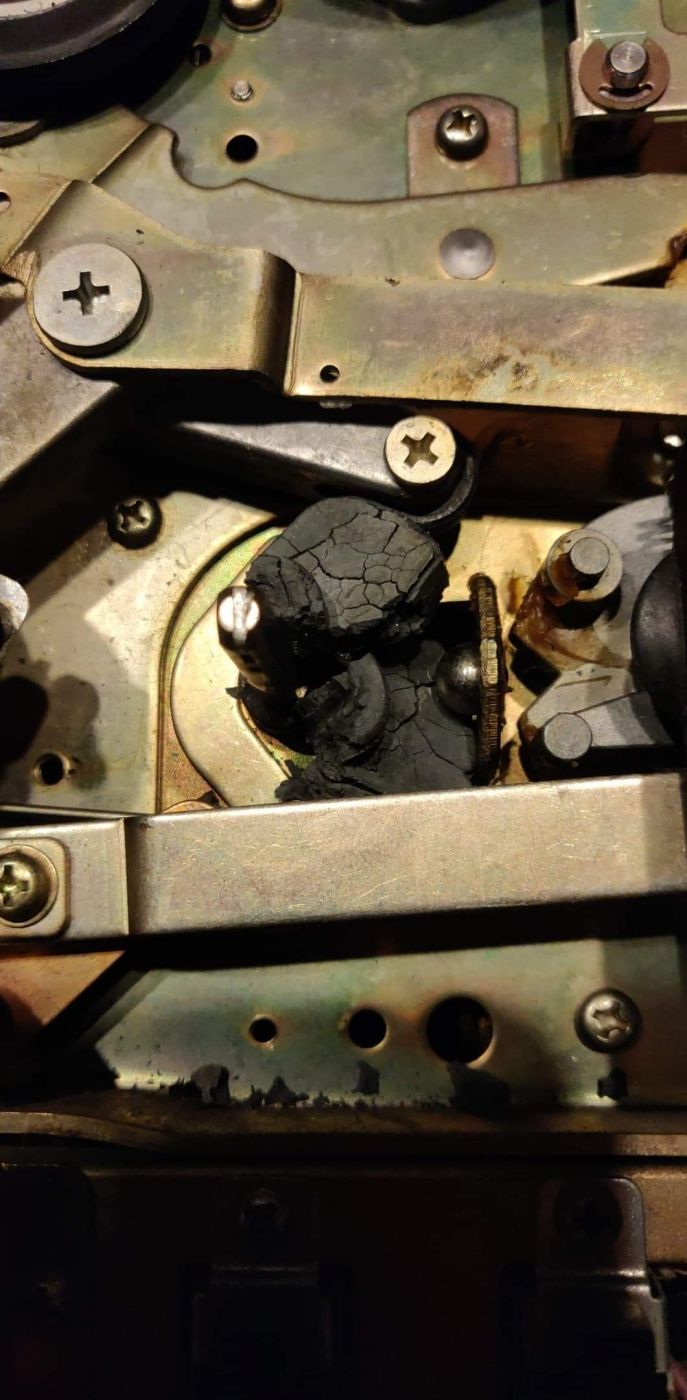

Avant :

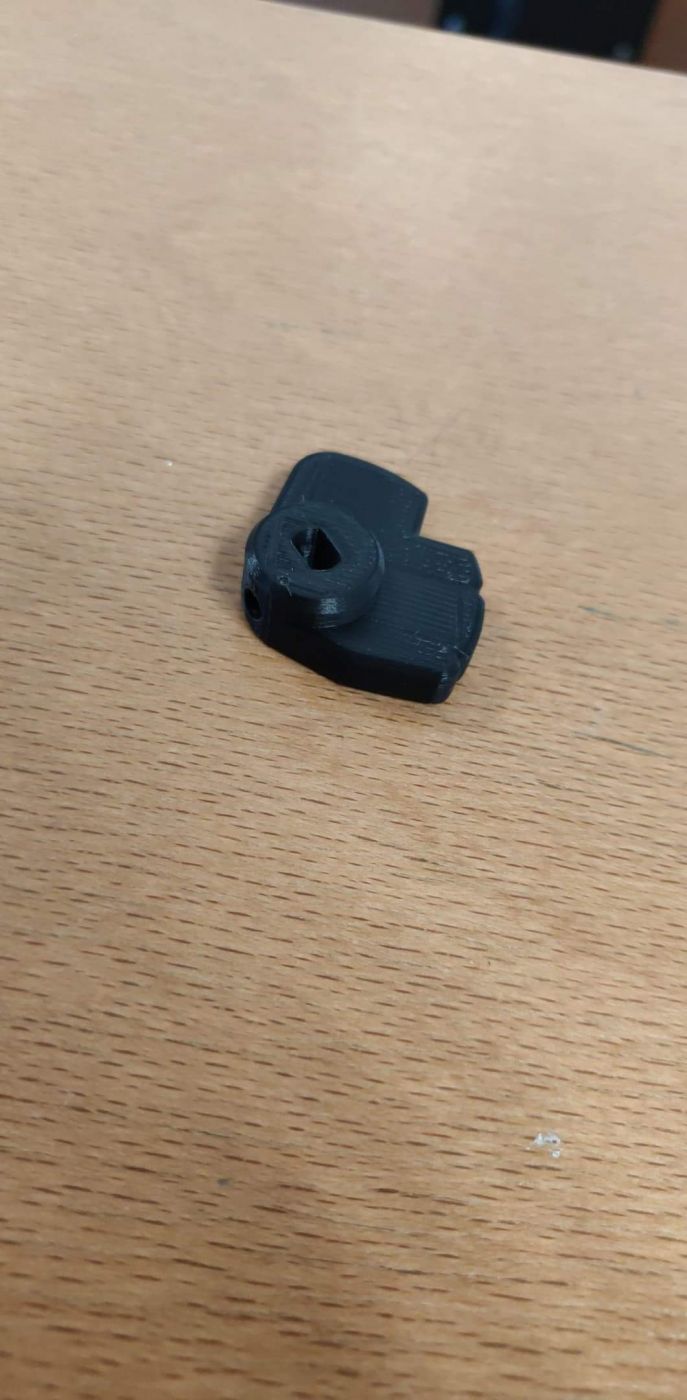

Après :




J'ai même pu tarauder facilement pour la vis de blocage.
Dernière édition: 22 Mar 2019 07:25 par lelongvincent.
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 22 Mar 2019 18:58 #17

  • JAC46
  • Portrait de JAC46
  • Hors Ligne
  • Fou des platines
  • Messages : 724
  • Remerciements reçus 11
  • Points : 704
  • Karma: 0
bien !!! j'ai donc trouver quelqu'un qui va me faire des pièces remplacement à 50 cents !!!!

c'est cool : vraiment bienvenue ! heureux que tu nous rejoignes ; ton copain ne va pas chômer
si tout était simple , ce serait moins complexe mais ce qui est imaginaire est toujours réel
ne parlons pas des premiers !
(synthèse métaphorique de visions mathématiques)
L'administrateur a désactivé l'accès en écriture pour le public.

Rénovation Dual 1218 23 Mar 2019 12:27 #18

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77796
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
phil, j'avais un doute aussi sur les qualités/précisions des pièces... mais je ne l'ai plu depuis que j'en ai une à la maison :mrgreen: , ça a fait énormément de progrès et les prix sont devenu très abordable.
(Biensur il ne fait pas acheter n’importe-quoi non plu à 150 balles, c'est comme partout, il y a de tout :mrgreen à tous les prix: )

Pour rester sur l'imprimante 3D, vous n'avez pas parler du temps à passer pour dessiner/régler/faire un proto/tester/..., pour la suite quand t-il n'y a plu qu'à appuyer sur le boutons, ça fait bien 30cts.
Mais c'est secondaire puisque nous sommes des passionnés et que donc ne comptons pas notre temps :mrgreen: ;)

Dual platine : les principaux soucis viennent souvent des graisses qui ont séchés et qui bloquent des mouvements, c'est leurs "maladies"
Dual ampli/tuner : Les condo Rifa explosent tous les un après les autres, donc je conseil de les changer d'office.
Dernière édition: 23 Mar 2019 12:29 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.
