SUJET : Tube 10 J 12 S Data sheet Help

Tube 10 J 12 S Data sheet Help 22 Sep 2022 19:19 #1

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Bonjour

Le tube 10J12S (Svetlana) est un clone russe du WE310 (Western Electric) américain . Clone assez réussi, son intérêt est double :
- d'exister en stocks importants dans des pays de l'ex Union Sovietique (comme l'Ukraine) qui commercent avec l'Europe, alors que le WE310 ne se trouve pratiquement plus
- d'être immédiatement interchangeable avec le WE310 (du moins le 310A ) dans les amplificateurs ou il est utilisé, en tube d'entrée, comme de nombreux montages autour d'un 300B .

Petit problème des NOS : les stocks comportent des tubes défectueux et les vendeurs annoncent "Neuf " sans chiffres .
J'en ai pris un chez un copain dont le filament ne s'allumait pas. Un autre a duré 20 h.
Pour les tester, au moins à la livraison, il faut un testeur mais aussi la data sheet du tube. Or, à ma connaissance , elle ne se trouve pas sur internet .

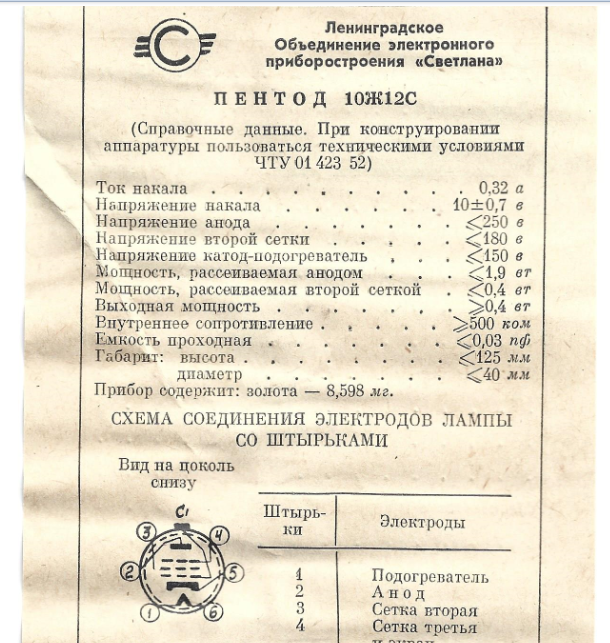

J'en ai une mais écrite en cyrillique ...

Aurions-nous sur ce forum quelqu'un pour lire le cyrillique ? (ou quelqu'un qui connait quelqu'un qui ...)






Le travail de traduction peut être aidé en comparant avec la data sheet du WE310 en anglais ; ainsi la seconde ligne du doc russe pourrait bien être :
" heater voltage : 10 Volts + or - 0.7"
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
Dernière édition: 22 Sep 2022 19:36 par ThierryN.
L'administrateur a désactivé l'accès en écriture pour le public.

Tube 10 J 12 S Data sheet Help 24 Sep 2022 11:40 #2

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 113
  • Remerciements reçus 1
  • Points : 126
  • Karma: 0
courant de chauffe 0.32a...... ( la suite des lignes sans les chiffres...) ligne par ligne..
tension de chauffe
tension d'anode
tension de deuxième filament
tension de chauffe cathode
puissance de dissipation anode
puissance de dissipation deuxième filament
puissance de sortie
résistance interne
capacité ? réservoir ? de passage
hauteur
diamétre
quantité d'or

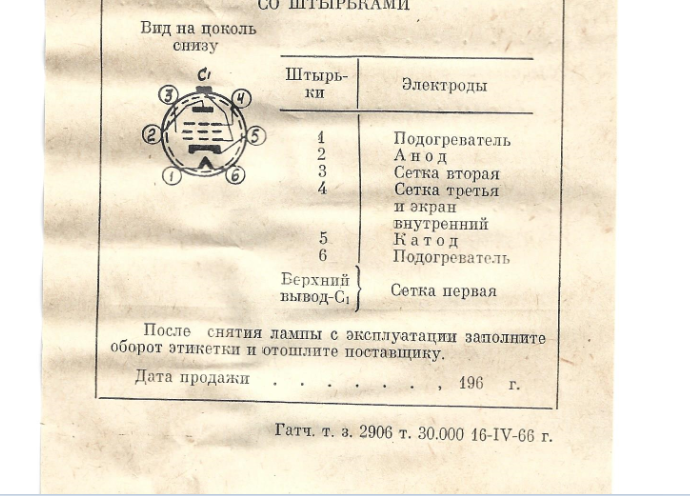

la seconde partie avec le brochage :
1 chauffage
2 anode
3 deuxième filament
4 troisième fil écran intérieur
5 cathode
6 chauffage

bon , on passe le bla bla avec la marque etc , je pense que tu as l'essentiel , difficile de traduire précisément si tu n'a pas de connaissance en Electronique et trouver les correspondant précis en français... si ça peut t'aider ... ;)
L'administrateur a désactivé l'accès en écriture pour le public.

Tube 10 J 12 S Data sheet Help 24 Sep 2022 16:40 #3

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Salut Merc !
Génial ! (ton épouse ?)
Merci beaucoup .
listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.

Tube 10 J 12 S Data sheet Help 24 Sep 2022 16:48 #4

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 113
  • Remerciements reçus 1
  • Points : 126
  • Karma: 0
oui ! moi je ne connais que les gros mots en russe... :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Tube 10 J 12 S Data sheet Help 24 Sep 2022 16:56 #5

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6640
  • Remerciements reçus 189
  • Points : 82093
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
top la traduction °o)
L'administrateur a désactivé l'accès en écriture pour le public.

Tube 10 J 12 S Data sheet Help 25 Sep 2022 23:35 #6

  • KiwisRomanus
  • Portrait de KiwisRomanus
  • Hors Ligne
  • Passionné
  • Messages : 266
  • Remerciements reçus 3
  • Points : 289
  • Karma: 0
Ha oui merci, vraiment super !

J'ai aussi quelques vieux datasheets russes dont j'ai jamais rien compris, là au moins je m'y retrouverai :mrgreen:


J'imagine que les deuxième et troisième filaments sont respectivement la grille écran (G2) et la grille d'arrêt (G3), et que la "tension de chauffe cathode" est la tension admissible entre filament et cathode ?


Et sinon, excellent la ligne "quantité d'or", là on sent bien l'esprit soviétique *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Tube 10 J 12 S Data sheet Help 28 Sep 2022 11:18 #7

  • ThierryN
  • Portrait de ThierryN
  • Hors Ligne
  • TN The Grinch
  • Messages : 3346
  • Remerciements reçus 59
  • Points : 16301
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat

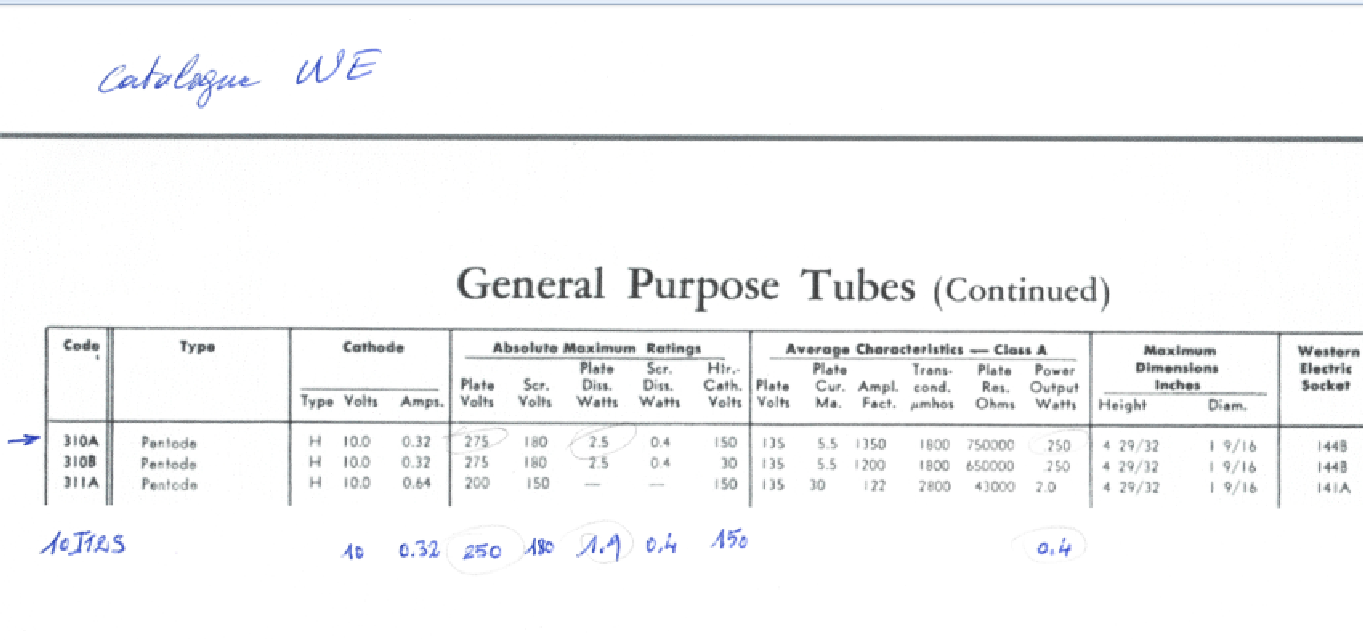

j'ai reporté les chiffres du 10J12S en dessous de ceux données par Western Electric pour le 310A
On constate des différences notamment la puissance (bien ressentie chez moi) mais aussi de tensions dont je ne suis pas capable d'apprécier l'éventuelle incidence sur l'interchangeabilité des deux tubes , les montages pouvant être sensiblement différents selon les amplis .
Vos commentaires techniques m'intéressent .

listen analog, feel the music (Thorens)
E pur si muove (Galilée, devant une Collaro)
L'administrateur a désactivé l'accès en écriture pour le public.
