SUJET : [L70 - B60] Ma neuvième Lenco

[L70] Ma neuvième Lenco 26 Juil 2019 16:16 #145

  • E.P
  • Portrait de E.P
  • Hors Ligne
  • Passionné
  • Messages : 437
  • Remerciements reçus 14
  • Points : 474
  • Karma: 0
Bravo JG :ok: :ok: , un tuto complet pour le 70 ça serait super , d'ailleurs , je pense pas qu'on en ai déjà fait un , même pas sur LH ?

[quote="cynos" post=23211
on est bien d'accord qu'il en faut deux par bras (les roulements) ?

Oserai-je abuser en demandant, à qui de droit, les côtes extérieures des boites en fer qui servent de socle au L70 ?
Juste besoin du rapport LxlxH.
Merci d'avance.

Dernière question, vous conseillez la fixation sur ressort (sur socle lourd) ou couplé/rigide ?
merci.

@+[/quote]

les roulements oui, sur tous les bras il y en a deux , sauf les unipivots bien évidement .

ceci dit , nettoyer le bras et changer les roulements c'est pas vraiment sorcier , il y a deux étapes pour "démonter" le machin , le nettoyer , et deux étapes re dans le sens inverse pour remonter, et faire briller et basta . le seul petit truc un rien chiant est la manip' pour le placement des nouveaux roulements , faut "trouver ça propre gestuelle ". :)

Pour les suspettes aux socles massifs , lourds et "bois ", je ne sais pas . Personnellement , je n'ai que des tôles belges , donc ; légères , vides , pieds durs métal . Pas de bois etc , que de l'acier . De là , dans mon cas de figure , les suspensions sont en place mais serrées à fond directement contre la tôle de la caisse .

Pour les cotes , tu parles des caisses tôle radio belges des 70 ?
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 26 Juil 2019 16:23 #146

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
OK.
fixation rigide alors.
OK deux roulements, je m'en doutais.

Oui, je parle bien des boites à gateaux, les socles en métal.
J'aimerai juste connaitre les dimensions extérieures, rien de plus. (c'est pas au mm près non plus).
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 26 Juil 2019 16:50 #147

  • E.P
  • Portrait de E.P
  • Hors Ligne
  • Passionné
  • Messages : 437
  • Remerciements reçus 14
  • Points : 474
  • Karma: 0
perso' , rigide sur du bois , d'expérience , j'y crois pas trop ... à voir ?

pour les cotes , pas de soucis , *

... en principe , ces caisses ne sont pas contemporaines de la B60 . et sont typiquement belges .

De plus , il y a trois versions + trois couvercles- différentes + une minime déclinaison en plus pour une des trois ! ... et j e n'ai que deux versions , et je n'ai jamais eu sous les yeux la troisième .

* cela dit si tu veux un truc vraiment top précis ( pas prisent comme un nul ! :oops: ) , ça prendrai un peu de temps , mais je pourrai peut-être faire faire ça par un vrai pro' dans une vraie boite ou on fait de vrais plans pro' etc... mais laquelle des deux ( en excluant celle que j'ai pas ) ?
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 26 Juil 2019 17:09 #148

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Va être sympa cette B60
Pour les ressorts moteur tu les as tous ( 6 sur la photo )
Attention au sens de montage , tu dois avoir trois hauteur de ressort différente :
- Les deux petits vont entre le châssis et moteur cote rotor ( pointe vers châssis bien sur)
- les deux moyen au nez du moteur ( cote 16Tours)
- Les deux grands qu'il reste t'aura compris ou ils vont
Dernière édition: 26 Juil 2019 17:13 par papamano.
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 26 Juil 2019 17:18 #149

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
merci Sylvain ... ;)
Même pas besoin d'aller chercher un 75 pour le montage ... top !

Eric, ne t'embête pas trop, je veux juste connaitre le rapport longeur/largeur/hauteur, juste comme "base de travail" pour un (éventuel) socle.

- je n'ai pas l'intention de reproduire la boite en fer, je veux juste une idée, à la limite la hauteur me suffit, je regarderai sur des photos pour le "design".
Je trouve que c'est "équilibré" visuellement avec ces boites à gateaux, plus qu'avec les socles bois d'origine.
Je suis très sensible (et oui ... ) aux proportions, en général ... *ttg>

Merci.
/
Pour le respect historique, je m'arrête à la platine, pour moi le socle "d'origine" n'a aucune importance (historiquement), même ceux des Garrards, je les bazarde ... :)
Dernière édition: 26 Juil 2019 17:22 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 26 Juil 2019 18:07 #150

  • E.P
  • Portrait de E.P
  • Hors Ligne
  • Passionné
  • Messages : 437
  • Remerciements reçus 14
  • Points : 474
  • Karma: 0
je te fais ça pour demain .
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 26 Juil 2019 21:33 #151

  • JGN
  • Portrait de JGN
  • en ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1735
  • Remerciements reçus 71
  • Points : 21046
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Comme dit Sylvain pour les ressorts du moteur tu as les 6
Les 2 couples differents à la base les petits en haut et les 2 identiques à la pointe, faut que le moteur penche vers elle.
Mais la longueur de chacun des 3 couples est la même, la preuve les tiges de fixation ont la même longueur
Je mesure mon socle L70 metal dès demain Il est plus petit que le chassis qui s'emboite dessus en débordant.
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 26 Juil 2019 21:35 #152

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
merci ... sympa.
donc tu es belge ... :mdr: .... ?
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 27 Juil 2019 13:44 #153

  • E.P
  • Portrait de E.P
  • Hors Ligne
  • Passionné
  • Messages : 437
  • Remerciements reçus 14
  • Points : 474
  • Karma: 0

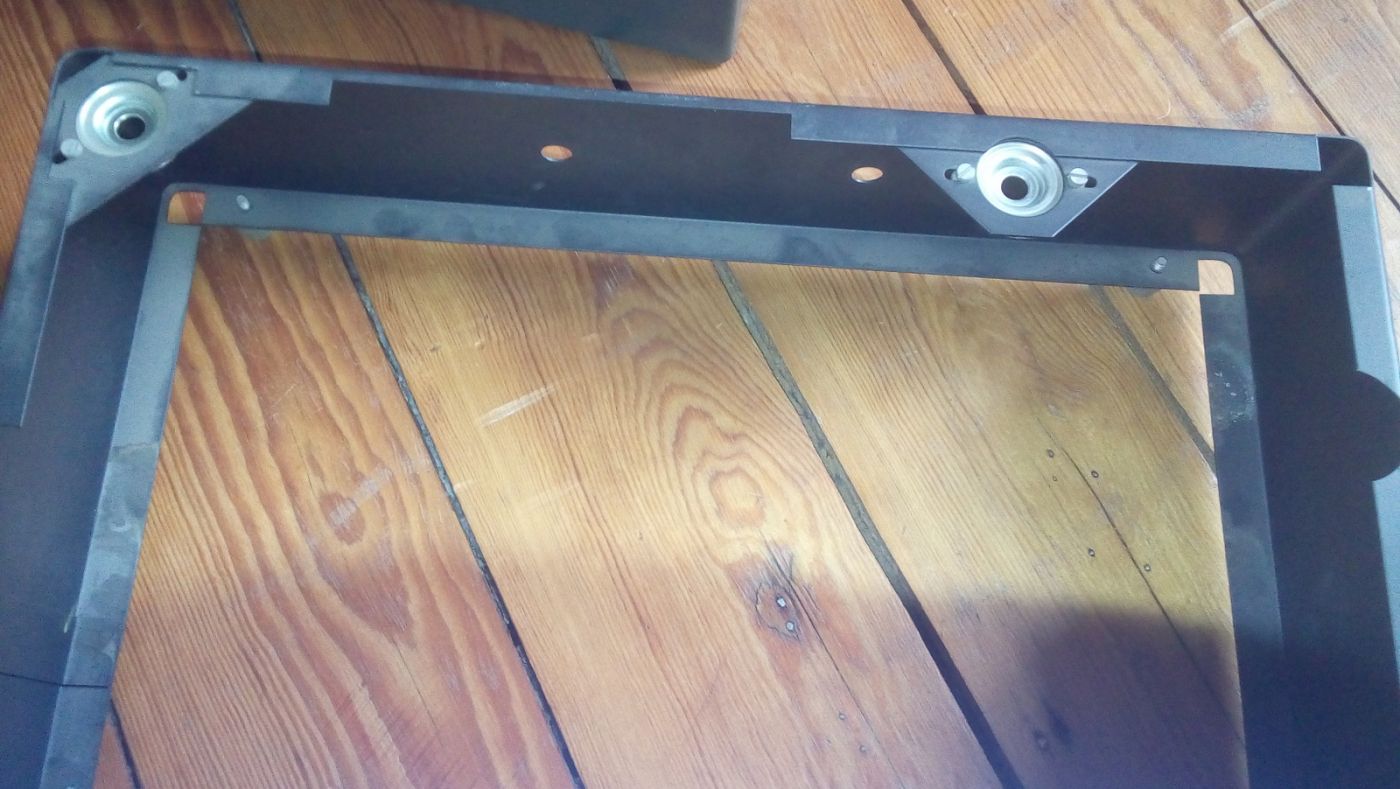

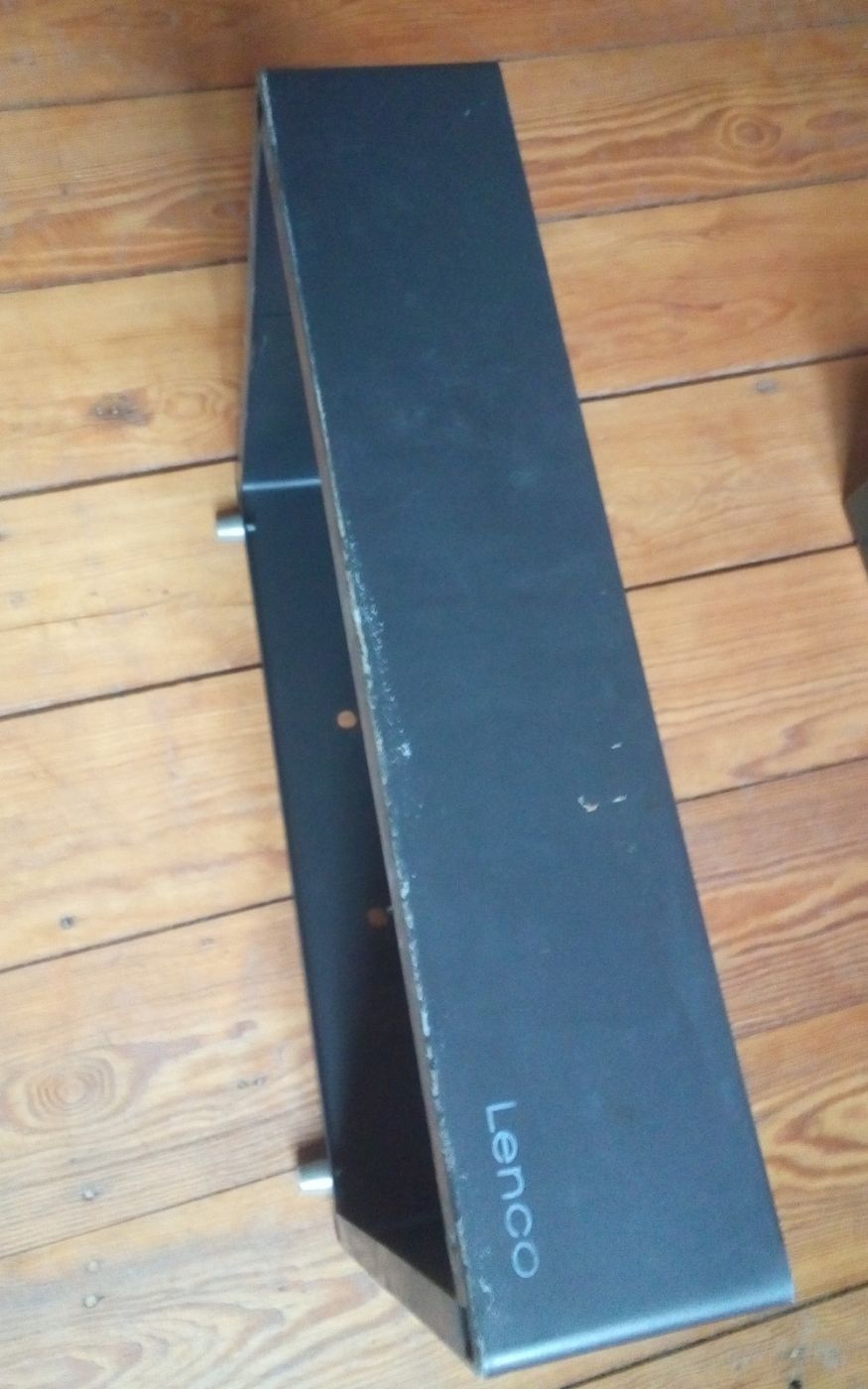

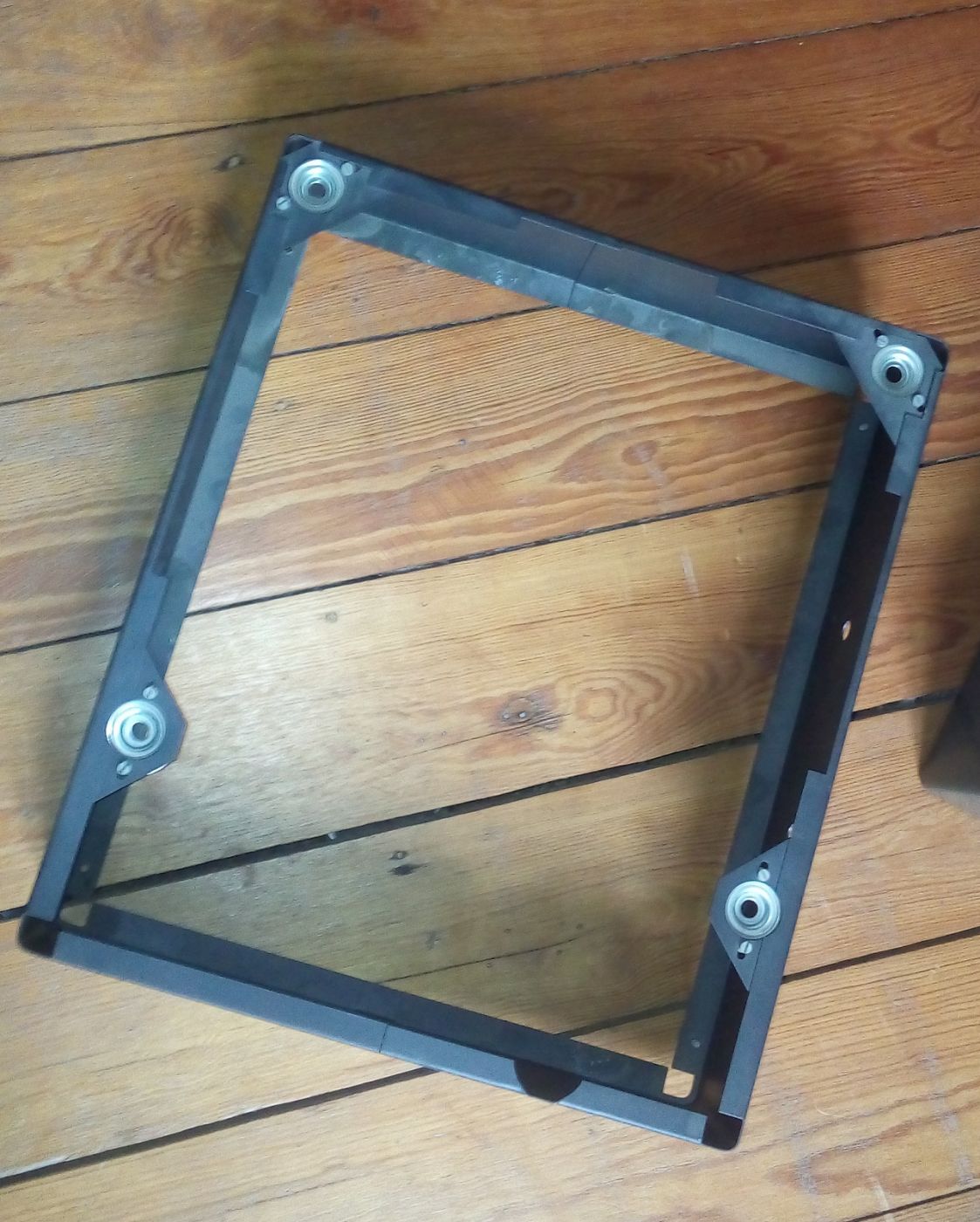

voilà , j'ai pris les cotes sur mes 3 exemplaires de la version badgée "Lenco" :



largeur 375 mm x profondeur 320mm identiques sur les 3 exemplaires , par contre, 2 hauteurs différentes: 2 à 80 mm et une qui fait 75 mm. Construction identique pour les 3 :

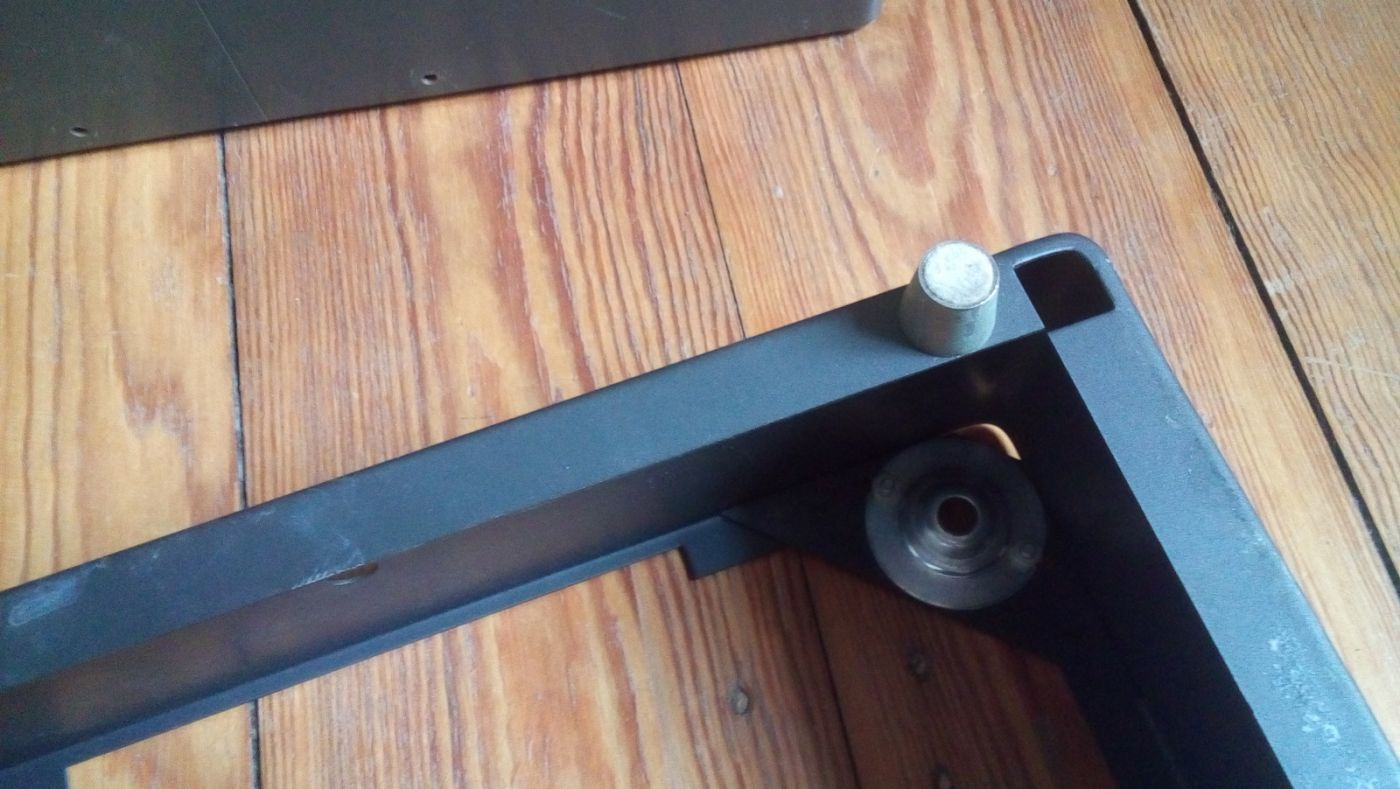

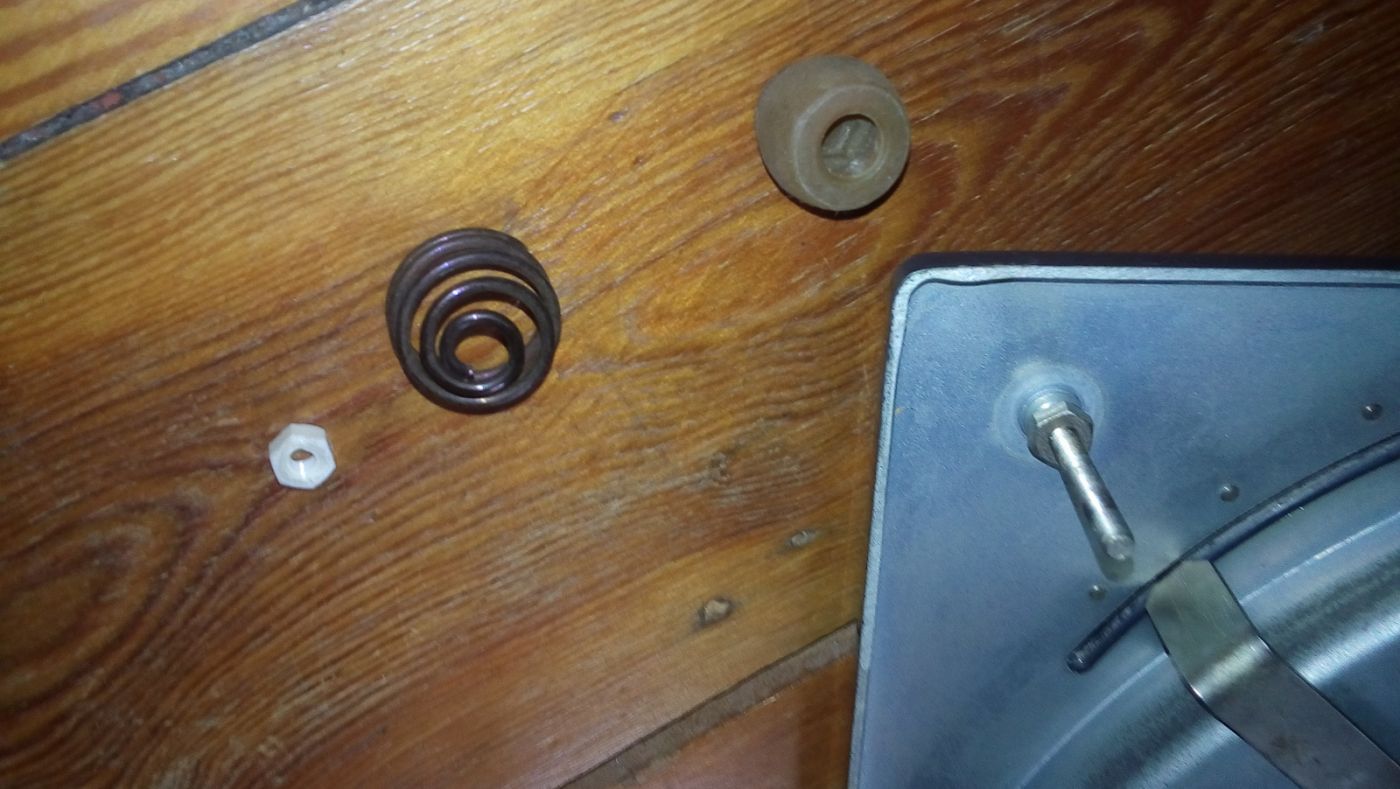

sauf une des 3 qui a d'origine des mushroom entre le châssis et le ressort susp' ( sur mes cinq 70 tôle c'est la seule qui en a d'origine ) :



Les cotes sont identiques (375 mm x 320 mm x 80 mm ) pour mes 2 versions de la badgée " STEREO" :



mais la construction est différente :

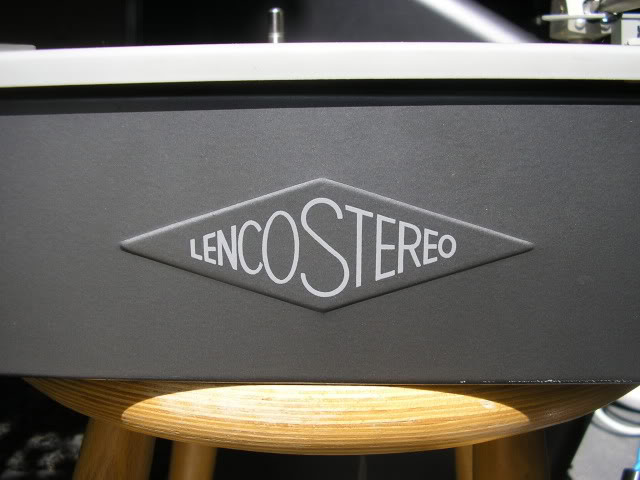

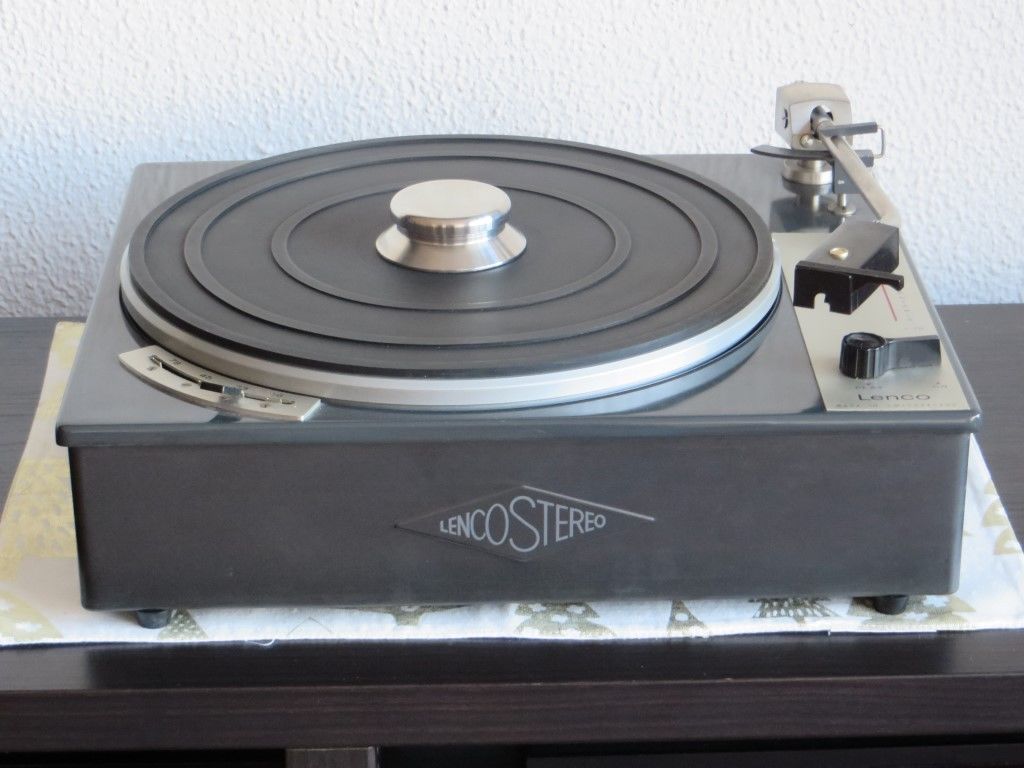

* je n'ai pas et n'ai jamais eu dans les mains la version " STEREO LENCO " , mais sur base d'images , je suppose que les cotes sont similaires :





je ne sais plus quelle est la version de JG , mais y a de fortes chances que ce soit les mêmes cotes ?

:)

* l 'arrondi des angles reprend celui du châssis ( à l'oeil :oops: )
Dernière édition: 27 Juil 2019 14:16 par E.P.
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 27 Juil 2019 14:50 #154

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
C'est top.
merci.
... et ça servira peut être à d'autres.

Je vais voir ce que je peux faire maintenant ...
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 27 Juil 2019 17:13 #155

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat

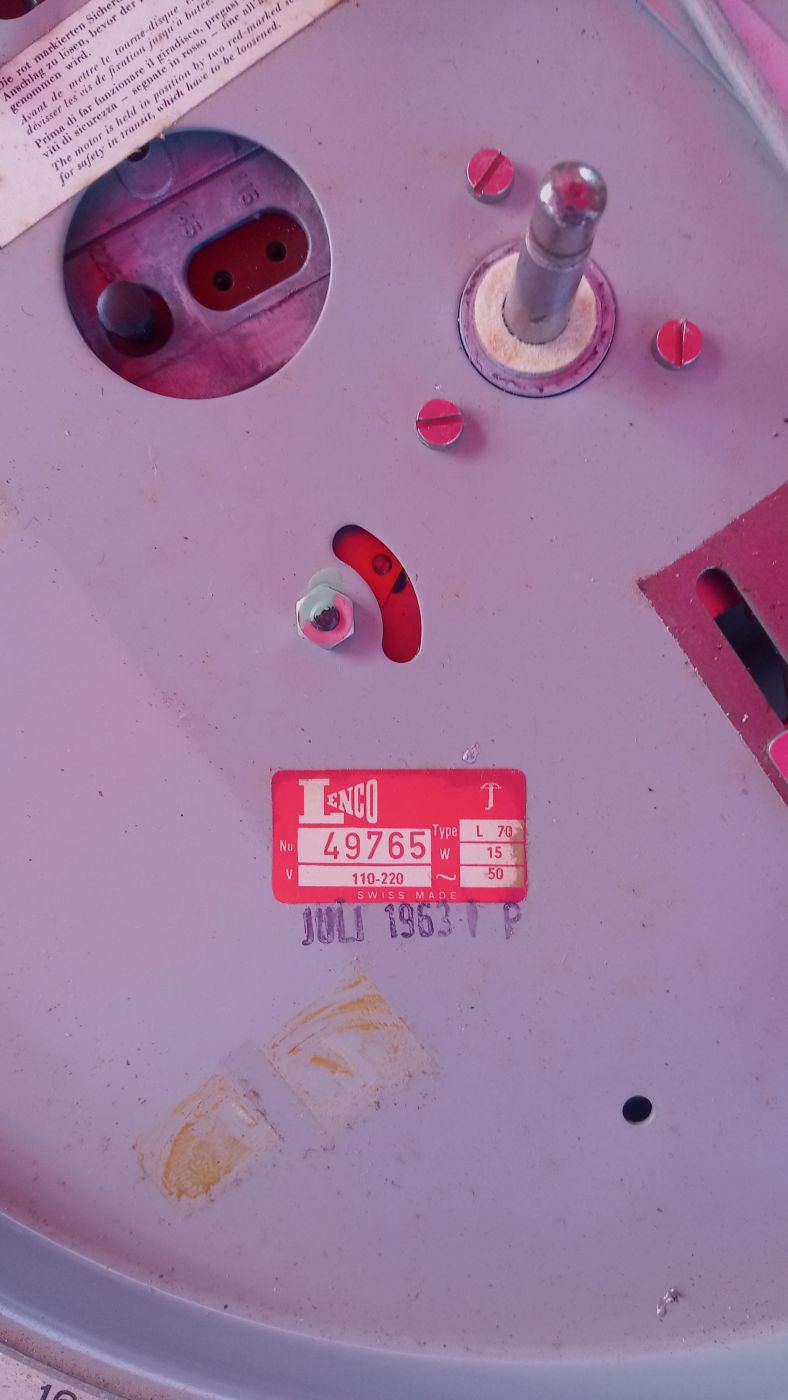

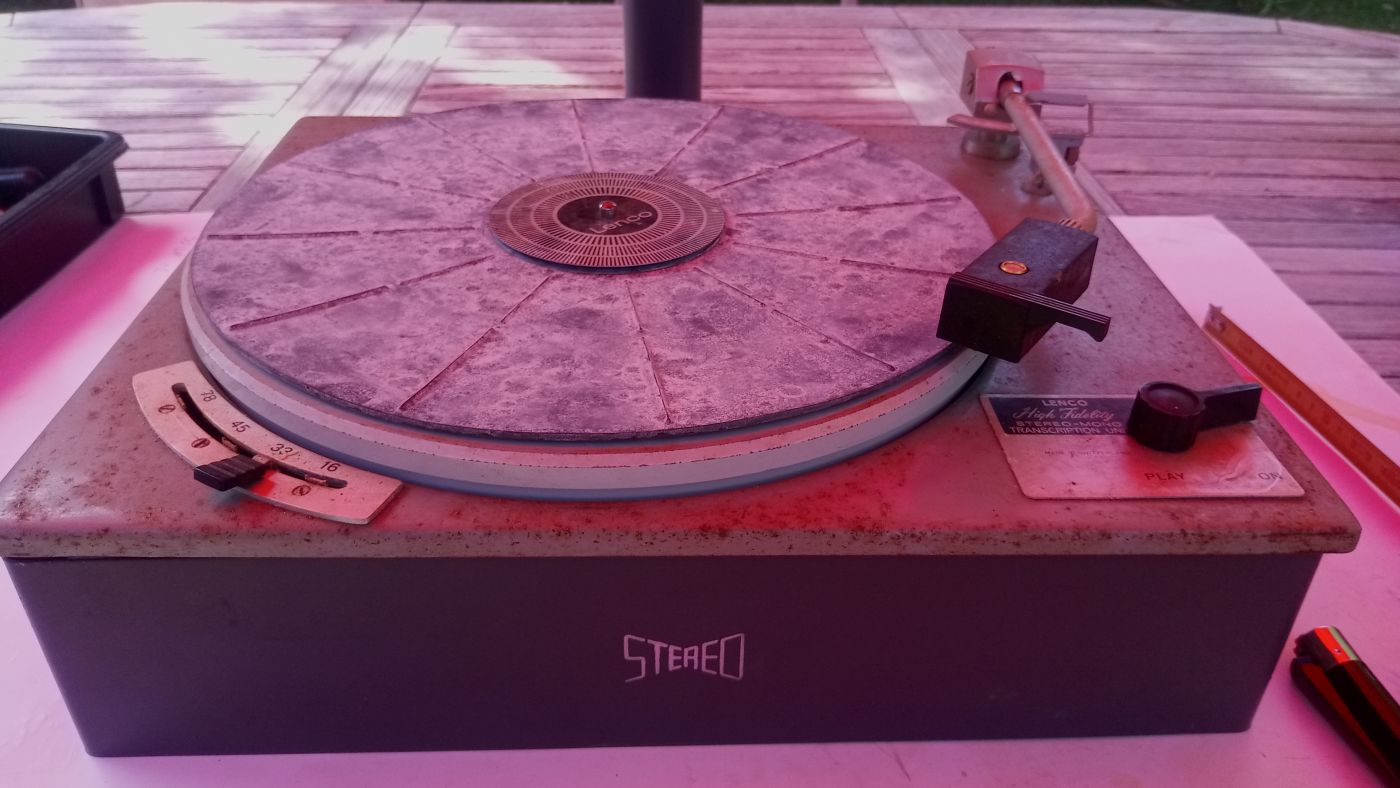

Même cote pour la mienne .
, 375,320,80

L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 27 Juil 2019 17:16 #156

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 27 Juil 2019 18:03 #157

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat

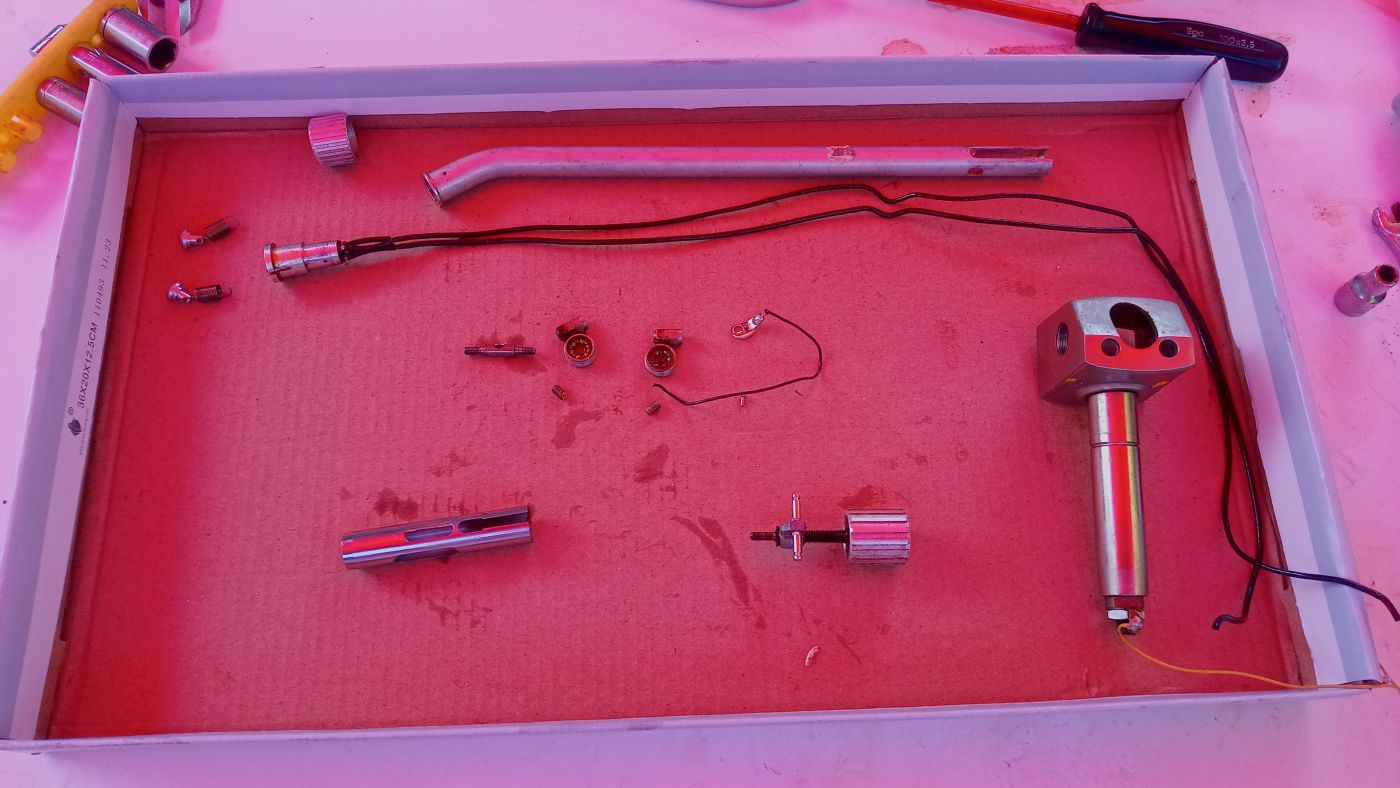

Allez Christophe , au boulot

L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 27 Juil 2019 19:12 #158

  • JGN
  • Portrait de JGN
  • en ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1735
  • Remerciements reçus 71
  • Points : 21046
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Désolé Sylvain, je suis en complet désaccord -(8)-
80 x 376 x 322 et non , 375,320,80
EP mamienne c'est une grise avec le logo LENCO simple en bas à droite.

Cynos je t'envoie en direct la partie rédigée de mon modop

PS : c'est quoi, Sylvain, ces photos roses, ??? :?
Dernière édition: 27 Juil 2019 19:13 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 27 Juil 2019 19:37 #159

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Sous le parasol rouge :mdr:
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 29 Juil 2019 21:11 #160

  • E.P
  • Portrait de E.P
  • Hors Ligne
  • Passionné
  • Messages : 437
  • Remerciements reçus 14
  • Points : 474
  • Karma: 0
JGN écrit:
Désolé Sylvain, je suis en complet désaccord -(8)-
80 x 376 x 322 et non , 375,320,80
EP mamienne c'est une grise avec le logo LENCO simple en bas à droite.

Cynos je t'envoie en direct la partie rédigée de mon modop

PS : c'est quoi, Sylvain, ces photos roses, ??? :?

C'est ce qui a été dit ; 376mm x 322mm x 80 mm = 375 x 320 x 80 en millimètres belges !

* ses photos sont colorisées en rose pour pas qu'on voit que des générations de mouettes ont chier dessus pendant plus de cinq décennies !!

:mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 29 Juil 2019 22:33 #161

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Oui Éric , elle est bien pourrie mais c'est ce qui me plait , elle sera juste nettoyé et révisée , ni repeinte ni lustré, une cellule costaud (SC35 ou M44 ) et roule ....
Parfaite pour le bar :banana:
L'administrateur a désactivé l'accès en écriture pour le public.

[L70] Ma neuvième Lenco 31 Juil 2019 07:19 #162

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
E.P écrit:
je viens d'y repenser ! ... Si tu aimes les stylets sphériques - bien que "anachronique" avec la B60 - la Shure SC35c / M35s ( qui est à l'origine une version broadcast de la M44 conçue pour la BBC ,dédiée au bras BBC MP1-18 , bras très lourd pouvant monter jusqu'à 18gr de VTF !) est la cellule qu'il te faut .

Il y a plein de stylets sphériques pour la SC35c

Tu as le stylet BBC d'origine ; le SC35c MKI ( grip marqué shure en blanc ) qui est un 0.6 mil à 5gr de VTF . Sa taille sphérique "fine line" est parfaite comme "alternative "à un elliptique .

Le SC35c MKII "DJ" ( grip marqué shure en noir ) qui est un classique 0.7mil à 5gr de VTF .
Le N35s également 0.7 mil à 4,50 gr de VTF .
Le N35X 0.7 mil à 3gr VTF .
Le N70BX aussi 0.7mil à 2,50/3gr VTf.

et enfin le N25c de la M25c ( réactu' "DJ" de la M95/97) un excellent 0.7mil à 3gr VTF , qui, bien que n'étant pas - comme les SC35c/ M35 - "descendante " de la M44, , est parfaitement compatible .

* Les N95 ( pas les 97!) sont également adaptables à la SC35c , mais leurs stylets ont de hautes compliances !

** avec la Pickering V15 / Stanton 500 et la M44, la SC35c MKI BBC fait partie de mon trio de tête pour le bras L70 . :music:

;)

Juste une question annexe @ EP.
Est il possible de séparer le stylet du grip d'un SS35/SC35/N25 pour le "monter" sur le grip d'une M44 ?
L'administrateur a désactivé l'accès en écriture pour le public.
