SUJET : QUIZ DE HALLOWEEN...

QUIZ DE HALLOWEEN... 01 Nov 2019 16:58 #19

  • Diamaguene
  • Portrait de Diamaguene
  • Hors Ligne
  • Passionné
  • "Me, We" Muhammad Ali
  • Messages : 492
  • Remerciements reçus 13
  • Points : 525
  • Karma: 0
Le CP provient d'une TD124 :)
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 19:57 #20

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2115
  • Remerciements reçus 122
  • Points : 2249
  • Karma: 2
  • Médaille en chocolat
cynos écrit:
Très interessant.
Du coup ça me refait penser à Paillard.
Je ne pense pas que c'est du DIY (à part le bras).
Tu ne peux lire aucun marquage, poinçon sur le moteur ?

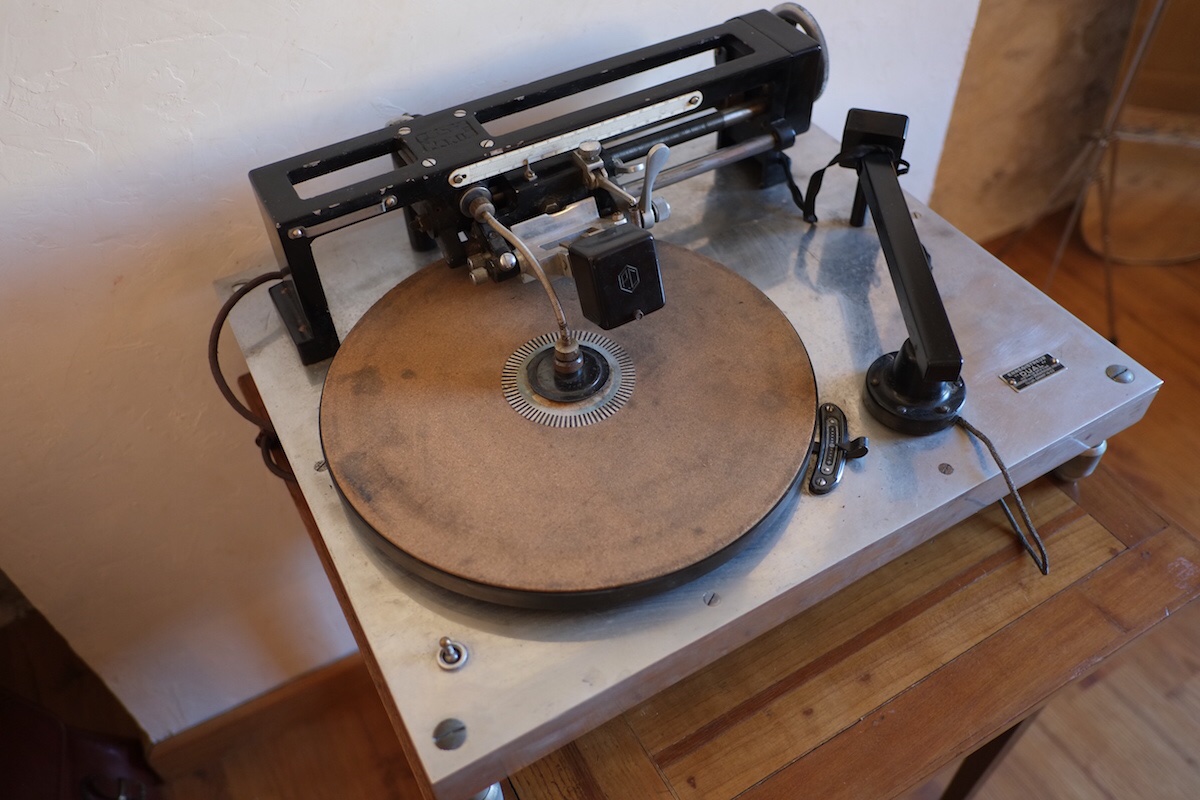

Aucun marquage, aucun poinçon (sous réserve que je n'ai pas démonté le moteur pour voir la face cachée). Donc ce n'est certainement pas un industriel de l'envergure de Paillard. (//)

Et ce n'est pas du DIY, y compris le bras : à y regarder de près, ce bras a réellement été intégré dans le design (par exemple, toute la tringlerie du lève-bras est reportée sur la commande Stop / Marche et c'est des tringles en tôle emboutie, pas en tige filetée au mètre !

A mon avis c'est entre les deux : c'est de la très petite série fabriquée par une TPE qui maîtrisait l'usinage et la tôlerie-peinture mais qui vu les faibles quantités, n'avait pas accès à la plasturgie injectée, raison pour laquelle elle approvisionnait les pièces plastique et élastomère chez les autres (le CP chez Thorens, le bras chez Dual...). Elle s'est quand même fait fabriquer les 2 petites plaques décor sérigraphiées encerclant les commandes et voyants lumineux (mais les boutons je crois avoir vu les mêmes chez Bouyer ou Merlaud ?...)

Hypothèse 1 : L'absence de marque ou de logo peut laisser supposer que cette platine n'était qu'un composant intégré dans un équipement plus imposant qui portait la marque en question (matériel de sonorisation par exemple). Mais dans ce cas on peut se demander pourquoi cette TPE n'a pas tout simplement utilisé une platine OEM ???

Comme Cynos l'a souligné, les plateaux de 30 cm n'étaient pas courants à l'époque. Cette TPE a sans doute voulu se démarquer des concurrents en faisant une platine de 30 cm à un coût moindre que d'acheter une 124 ou 135 chez Thorens...

Reste à trouver ce fabricant... C'est peut être une fausse bonne idée mais vu les choix germano-helvétiques pour le CP et le bras, je commencerais à chercher dans les régions du grand-est (Franche-Comté...)

Hypothèse 2 (peut être la plus vraisemblable) : Cette platine "no-name" s'adressait aux DIYers et était (peut-être) vendue comme alternative bon marché par certains magasins spécialisés dans les amplis et radios en kit qui à l'époque, foisonnaient dans le 12ème arrondissement parisien (je pense à Cibot Radio, Magnetic France, etc... : c'est notamment dans ces boutiques qu'on trouvait les fameux Cogekit !).


cynos écrit:
Plateau en alu ?, qui ne semble pas trop lourd ... ?
Superbe trouvaille !
Elle tourne ?
J'ai pas encore pesé le plateau mais effectivement pas très lourd.
Je ne l'ai pas mise sous tension, je veux d'abord comprendre et vérifier le câblage du meuble (qui lui est DIY - voir ci-dessous !!!). ;:)

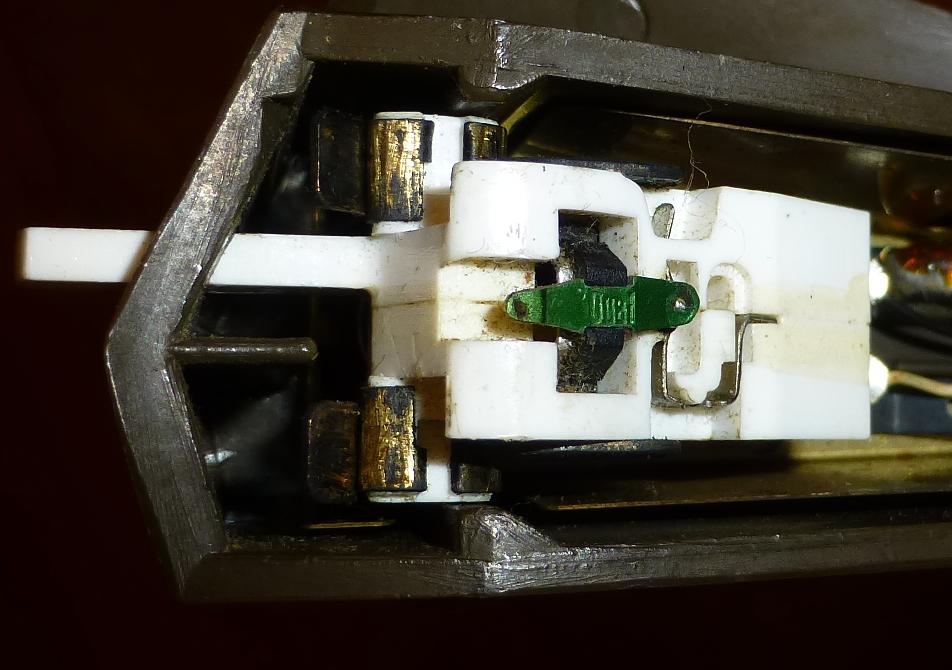

La cellule Dual (crystal)

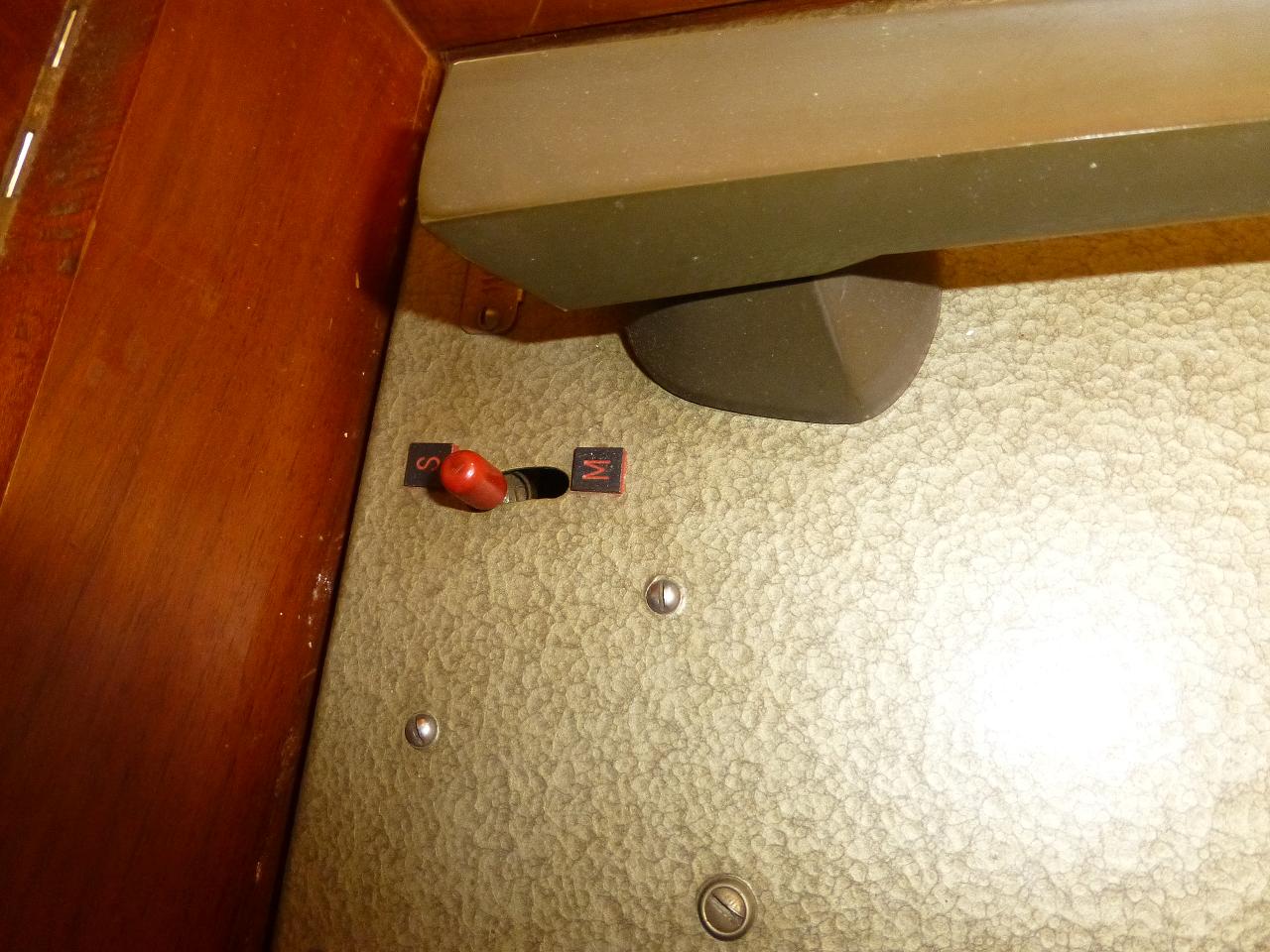

Détail du curseur M / S

L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 20:11 #21

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
L'absence de marquage n'exclue pas Paillard ou une autre marque.
Paillard ne siglait pas ses produits extérieurement.
Je ne pensais pas à un modèle de série, mais peut être à une étude (en interne).

Le vendeur, il en dit quoi ?
Il a une idée de l'historique ?

# beaucoup trop complexe pour un kit, l'asservissement est très travaillé.
Les pièces ne sont pas simples.
Ce sont des pièces industrialisés, et un assemblage parfait.

Je n'ai pas vu d'autres perçages que ceux du bras en place.
Peut on imaginer un ancien bras qui aurait pris place au même endroit ?
Dernière édition: 02 Nov 2019 10:03 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 20:34 #22

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2115
  • Remerciements reçus 122
  • Points : 2249
  • Karma: 2
  • Médaille en chocolat
Je ne dis pas que la platine était vendue en kit : je suggère quelle était vendue montée mais, dans un circuit commercial réservé au DIYers (avec de la publicité faite dans les revues d'électronique comme "Le Haut Parleur", Radio-Plans" etc...). On y trouvait par exemple des chassis no-name de France-Platines (faits dans l'usine Thomson de Thonon). Si c'est le cas, cette platine se voulait positionnée dans le HDG du no-name.

Elle était peut être fabriquée par un industriel connu mais, sur cahier des charges d'un distributeur comme Cibot ou autre... Je pense notamment à Radiohm qui fabriquait des platines OEM...

Mais tout ça n'est qu'une hypothèse... :;)

Tu connais d'autres exemples de ce type d'entrainement avec galet vertical et courroie de renvoi d'angle ?

EDIT : Non le vendeur ne sait rien, je crois qu'il en a hérité avec un lot de meubles...
Dernière édition: 01 Nov 2019 20:37 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 20:38 #23

  • Musico
  • Portrait de Musico
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1037
  • Remerciements reçus 39
  • Points : 1083
  • Karma: 2
  • Médaille en chocolat
Analog Addict écrit:
cynos écrit:

Détail du curseur M / S


Arrêt du moteur ou relevage du bras en fin de disque.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 20:54 #24

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
oui, un arrêt auto débrayable.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 21:16 #25

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Analog Addict écrit:
Je ne dis pas que la platine était vendue en kit : je suggère quelle était vendue montée mais, dans un circuit commercial réservé au DIYers (avez de la publicité faite dans les revues d'électronique comme "Le Haut Parleur", Radio-Plans" etc...). On y trouvait par exemple des chassis no-name de France-Platines (faits dans l'usine Thomson de Thonon). Si c'est le cas, cette platine se voulait positionnée dans le HDG du no-name.

Elle était peut être fabriquée par un industriel connu mais, sur cahier des charges d'un distributeur comme Cibot ou autre... Je pense notamment à Radiohm qui fabriquait des platines OEM...

Mais tout ça n'est qu'une hypothèse... :;)

Tu connais d'autres exemples de ce type d'entrainement avec galet vertical et courroie de renvoi d'angle ?

EDIT : Non le vendeur ne sait rien, je crois qu'il en a hérité avec un lot de meubles...

La solution est "dans" le moteur.
Trouvons une platine avec un moteur similaire, et je suis certain que nous trouverons le fabricant de celle ci.
De plus, ce moteur n'est pas commun.

Une platine comme celle ci, avec sa particularité d'entrainement, n'a pas été commercialisée pour un intégrateur ou pour des montages DIY.
Quand tu as cette optique, tu restes sur des schémas reconnus, sinon tu ne trouves pas ta cible.

Cette platine devait (suivant son époque) être très novatrice, voir à contre courant.
La particularité de son entrainement et sa velléité d'innovation me fait vraiment penser à une étude de faisabilité, soit par une marque soit par un ingénieur (l'un n'excluant pas l'autre).
J'en reviens au moteur, a mon avis c'est la piste la plus sérieuse ...;)

En Europe, en langue française, et dans les 50's, il n'y que les Suisses et Clément pour ce genre de produits (HDG 30 cm) et pour des raisons différentes.

- j'exclue d'office Lenco (c'est trop élaboré), Lenco n'est pas une société d'innovation (je ne le dis pas méchamment), le fondateur est un commerçant, pas un novateur.
Ça ne ressemble pas du tout à Thorens.
Les produits Lenco et Thorens sont fort bien documentés, et rien qui s'en approche.

Reste Paillard, le malconnu, avec une ingénierie forte dans les 50's.
Je connais des Paillard de série, vraiment proche techniquement (hormis la courroie en 8), proche au niveau du mécanisme du déplacement du galet, l'entraiment vertical, le design ...

Clement reste une possibilité, mais le système d'entrainement me semble trop complexe

Je cherche, mais je ne vois rien d'autre ...
Je vais chercher un moteur similaire quelque part ..
Dernière édition: 02 Nov 2019 10:07 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 22:27 #26

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Vous êtes partie sur du français donc je suis à coté de la plaque, mais le moteur m' à fait penser à B-O. On le vois pas très bien mais il a l' air plutôt plat et les bobine rouge
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 23:13 #27

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2115
  • Remerciements reçus 122
  • Points : 2249
  • Karma: 2
  • Médaille en chocolat
papamano écrit:
Vous êtes partie sur du français donc je suis à coté de la plaque, mais le moteur m' à fait penser à B-O. On le vois pas très bien mais il a l' air plutôt plat et les bobine rouge

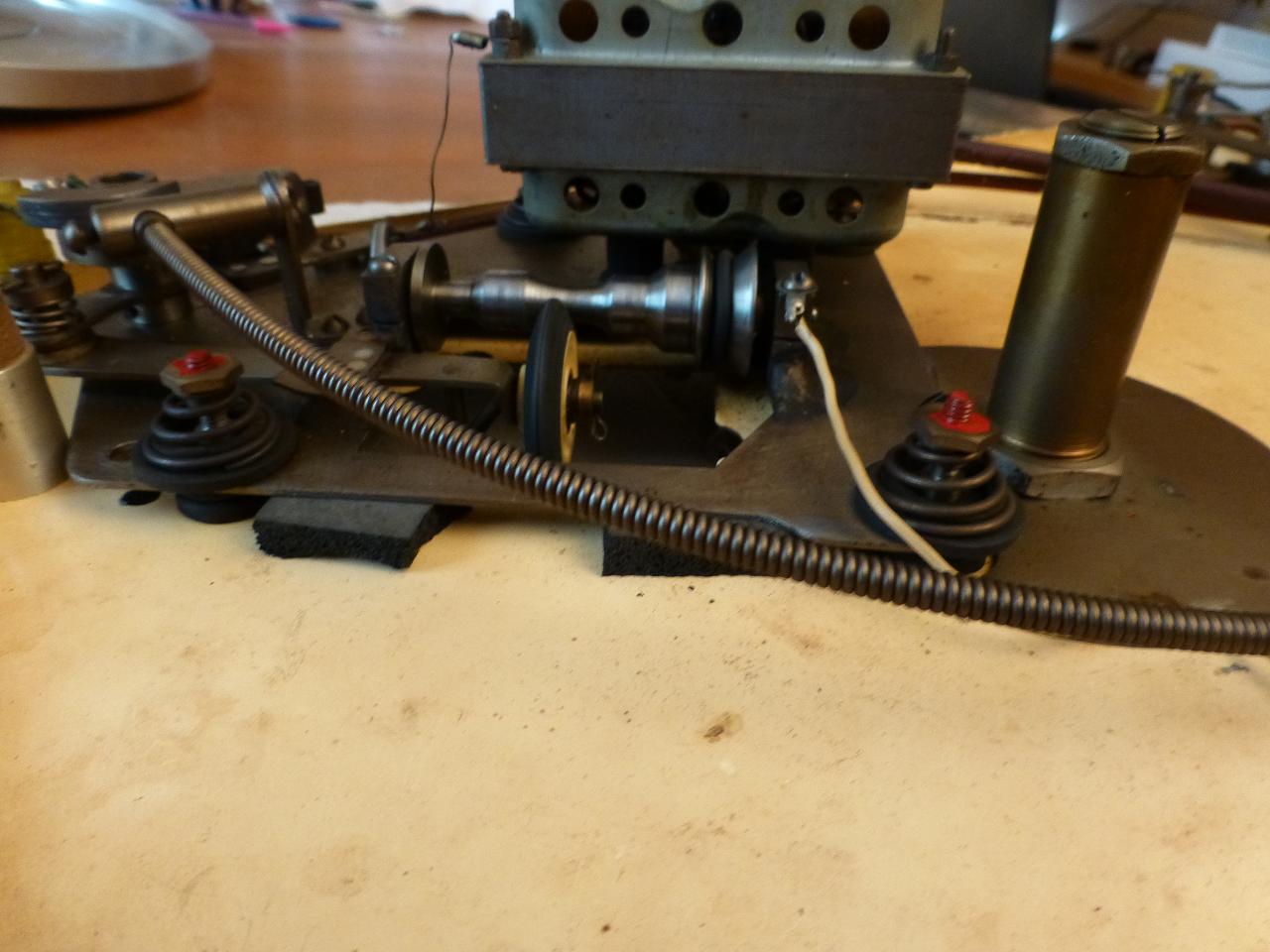

La photo suivante le montre de profil... :ok:

L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 23:56 #28

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Pour moi le moteur ressemble à un BSR (déformation culturelle ... :D ).
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 00:09 #29

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77780
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Chouette trouvaille !!


Les premières photo m'ont fait penser à du Clément, car Clément faisait des graveurs de vynile sur base Dual avant de créer ces propres platines, donc ça aurait pu être un graveur remis en lecteur, ou un truc dans le genre.... mais je n'y connais rien aux Dual des années 40/50...

Autre idée qui me titille : dans les années des TSF et vieux poste, jusqu'à 60 il y avait beaucoup de boutique qui faisaient du sur mesure, qui montaient des radio (kit) pour les vendre avec diverses boiseries, mais ils montaient aussi des meubles radio + platine +...
Il y avait beaucoup plus de sur-mesure que de nos jours, avec pleins de petits artisans... donc peut-être un assemblage d'une base X avec adaptation d'un plateau Y et...???


Le bouton M - S me fait penser à mono/stéréo, mais ?? . Il y a quoi dans la boite métal qui est sous ce bouton?
Sous ce bouton, il n'y aurait pas un petit transfo? pour LP ou 78tr. La cellule est a deux positions, non?

Dans le meuble bois, on voit une enveloppe, souvent il y a des plans ou doc la dedans??
Dans ce même meuble, derrière l’enveloppe, il y a un boitier? l'ampli?
Dernière édition: 02 Nov 2019 00:11 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 00:25 #30

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Les premières photo m'ont fait penser à du Clément, car Clément faisait des graveurs de vynile sur base Dual avant de créer ces propres platines,

Source stp ?

EDIT: cherché, mais rien trouvé.
Si c'est vrai (j'ai un énorme gros doute ... ) ça serait une piste (bien que à part le bras, rien ne ressemble à Dual sur la platine du quiz).
Donc si tu as des détails ... :)
Dernière édition: 02 Nov 2019 01:21 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 01:22 #31

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2115
  • Remerciements reçus 122
  • Points : 2249
  • Karma: 2
  • Médaille en chocolat
Le bleu écrit:

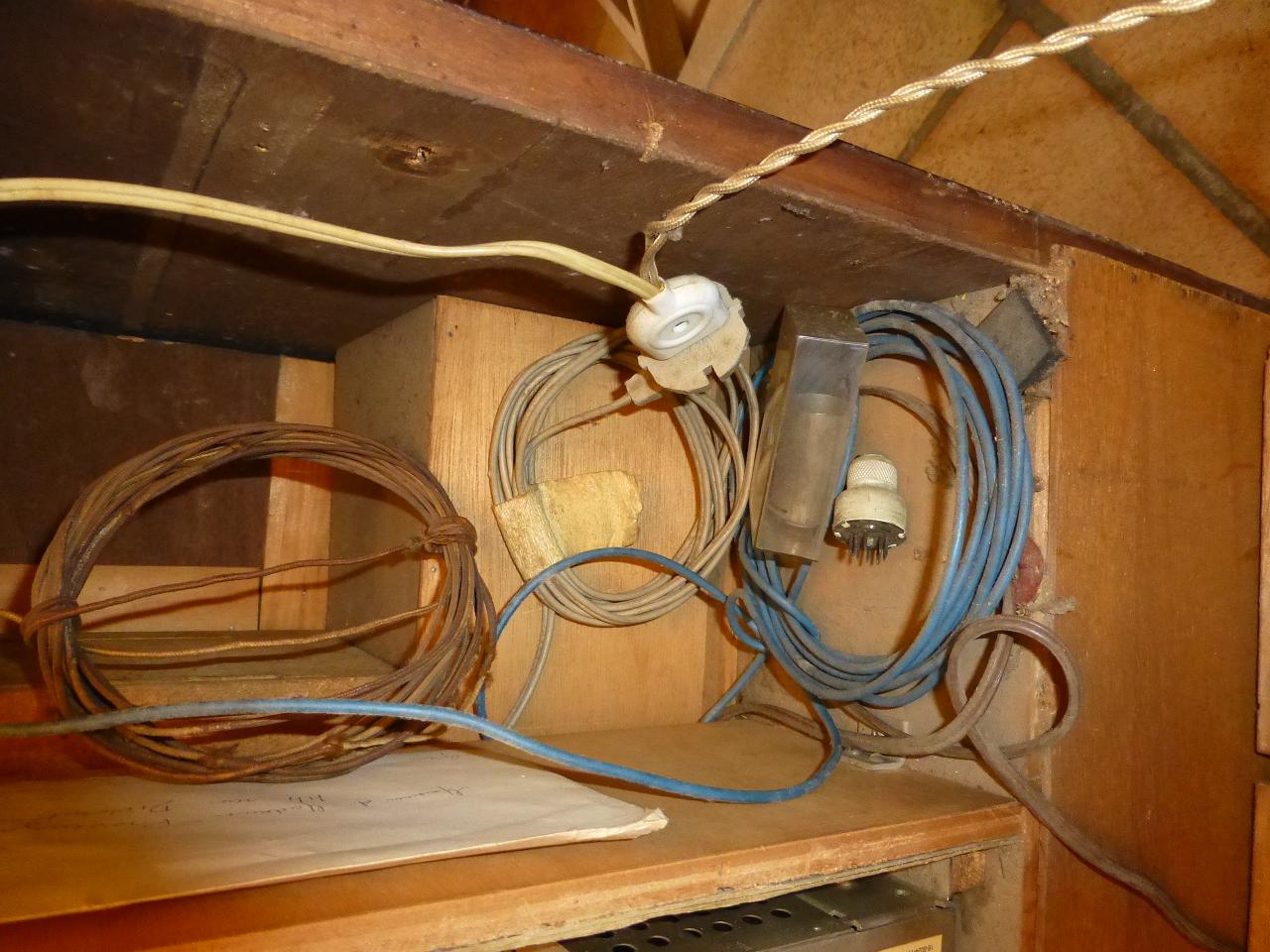

Dans le meuble bois, on voit une enveloppe, souvent il y a des plans ou doc la dedans??
Dans ce même meuble, derrière l’enveloppe, il y a un boitier? l'ampli?

Oeil de lynx a vu l'enveloppe !! Trop fort (_-_)

L'enveloppe punaisée c'est la première chose que j'ai vu en retirant le panneau arrière !
Je l'ai ouverte évidemment :mrgreen:


Pas grand chose d'intéressant dedans : seulement le plan initialement collé sur l'ampli et qui s'est décollé...
L'ancien propriétaire l'a récupéré le 28 avril 1973... En même temps j'ai son nom et son adresse ! :-)))

Je peux toujours essayer de lui écrire, mais 46 ans après... ?-|






EDIT : 8 centimes d'Euro la lettre prioritaire... Toute une époque ! *ttg>
Dernière édition: 02 Nov 2019 02:03 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 02:18 #32

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2115
  • Remerciements reçus 122
  • Points : 2249
  • Karma: 2
  • Médaille en chocolat
cynos écrit:
Les premières photo m'ont fait penser à du Clément, car Clément faisait des graveurs de vynile sur base Dual avant de créer ces propres platines,

Source stp ?
Hors sujet mais à l'occasion ce serait intéressant que quelqu'un ouvre un sujet sur ces Dual professionnelles qui me sont totalement inconnues !
Je pense néanmoins que sur la photo suivante, seul le moteur (à gauche) est d'origine Dual. Le chassis qui supporte le graveur et le bras de lecture est d'origine Clément...




Pour en revenir au Quiz, je pense que Dual est une fausse piste : j'imagine mal Dual faire une platine PRO avec un chassis plus fin et moins rigide que celui d'une 1214 !!!
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 02:26 #33

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2115
  • Remerciements reçus 122
  • Points : 2249
  • Karma: 2
  • Médaille en chocolat

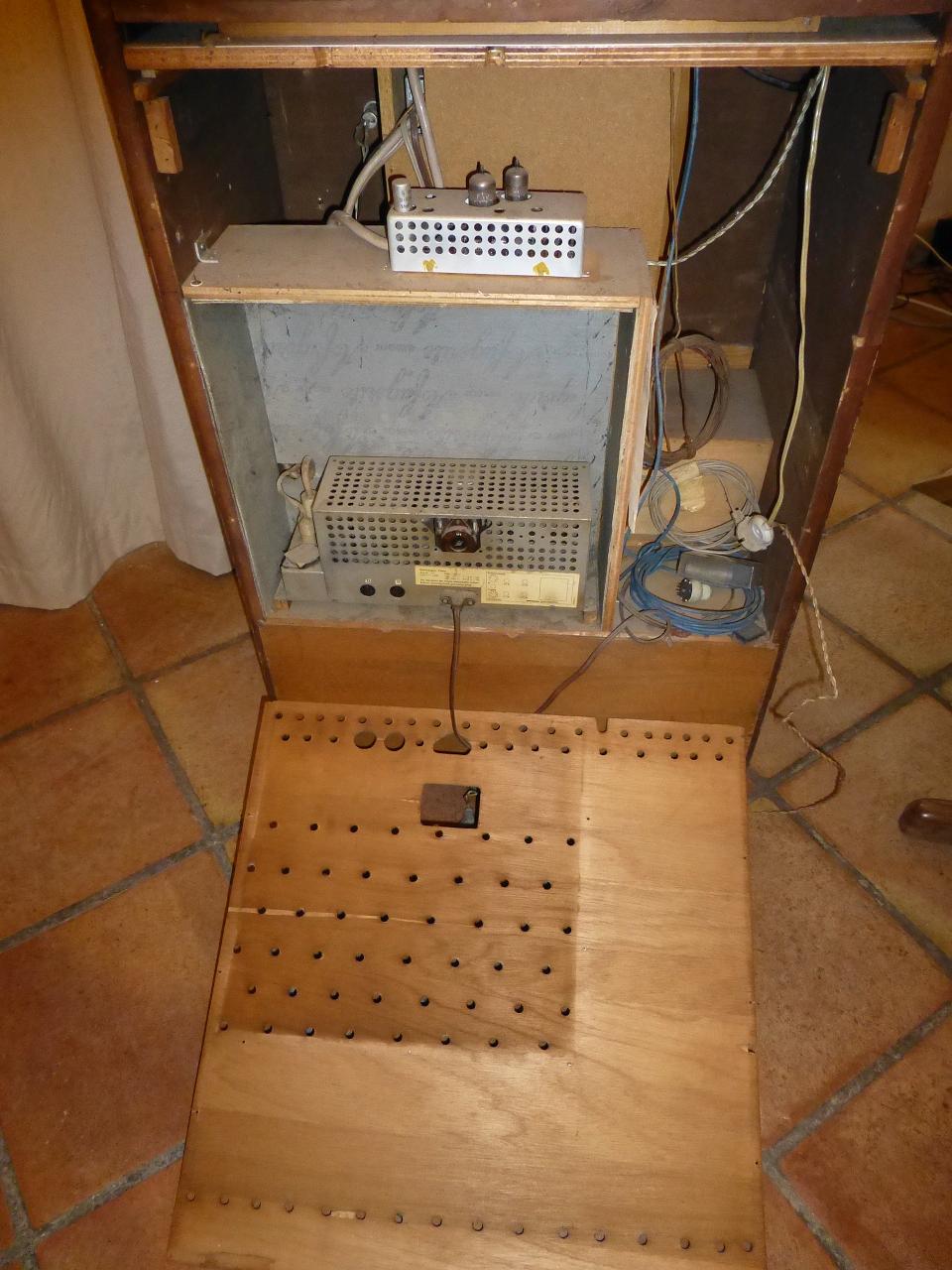

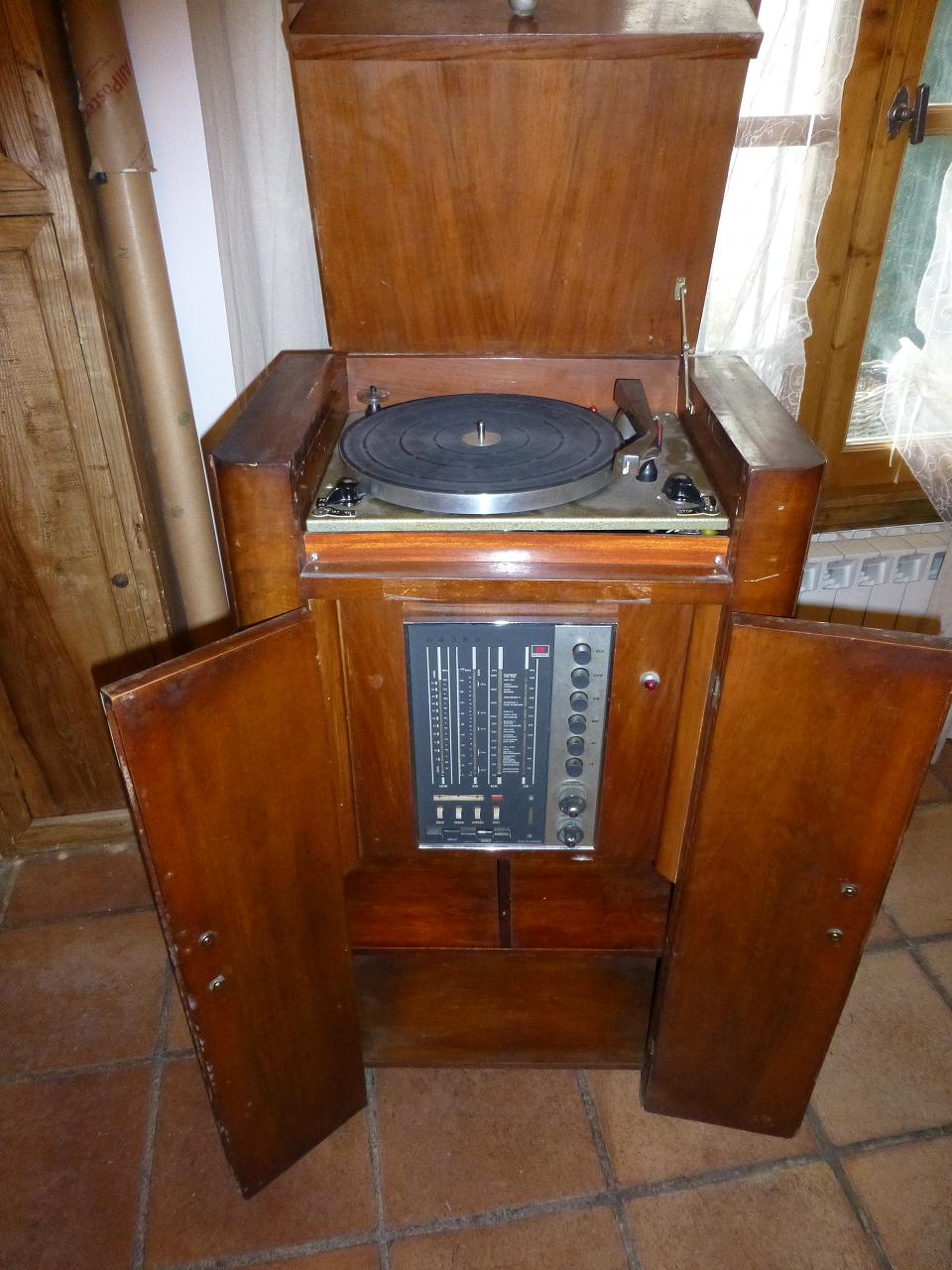

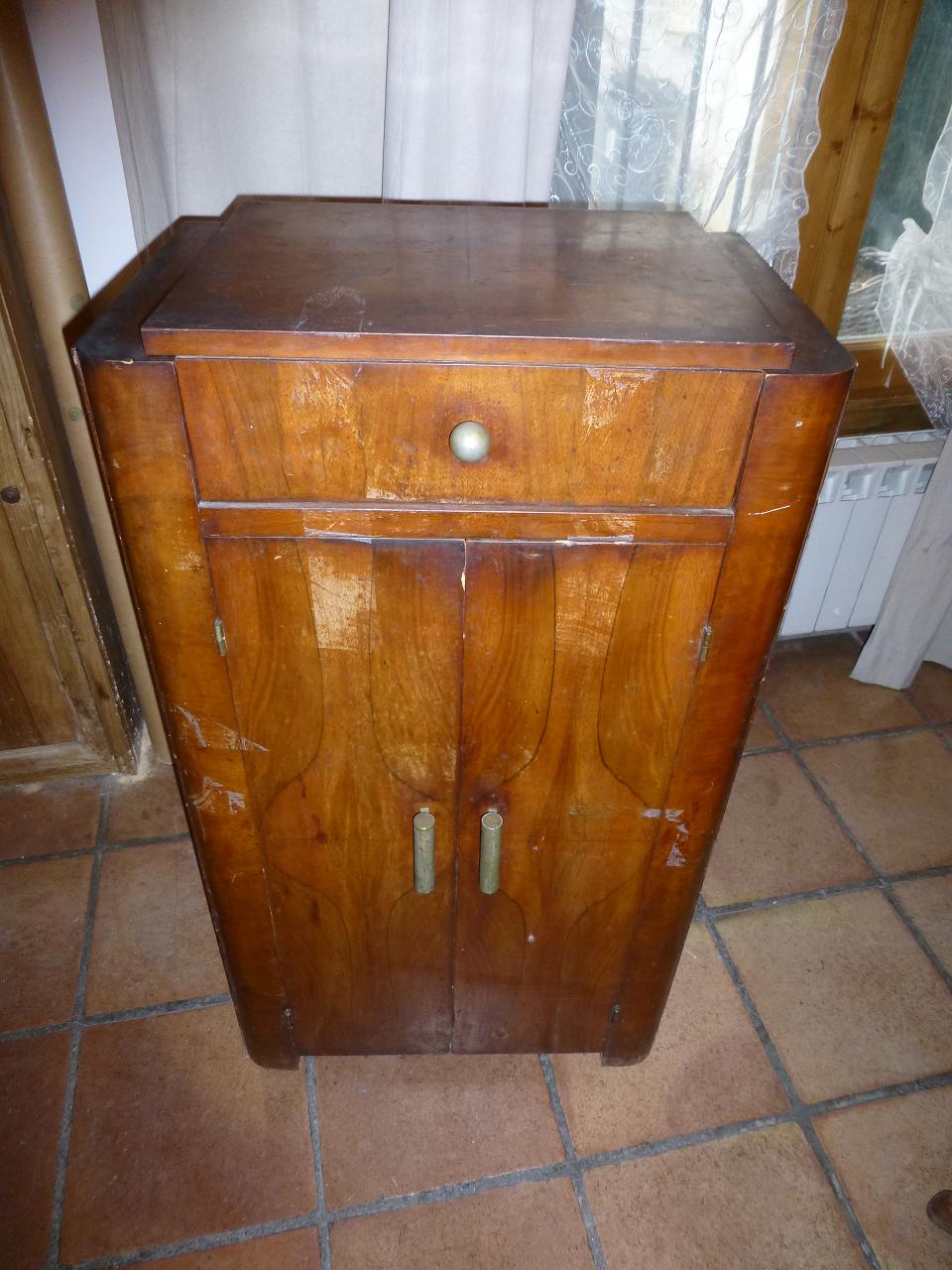

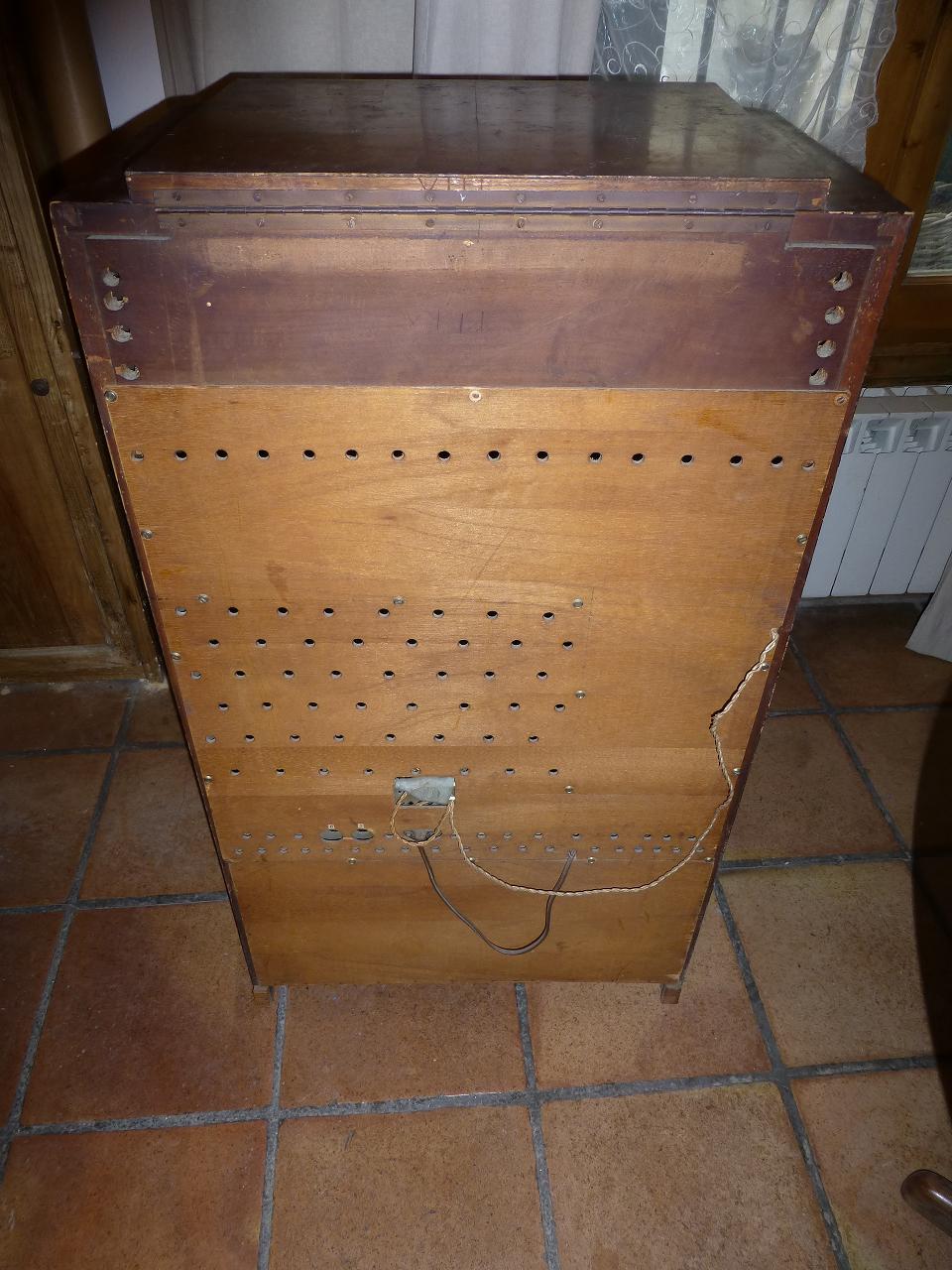

Pour Ben qui veut voir l'ampli : quelques photos du meuble dans son jus (devant, derrière, fermé, ouvert...).
Là encore, parenthèse hors-sujet car le QUIZ ne porte que sur la platine !!!







Dernière édition: 02 Nov 2019 02:28 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 10:38 #34

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
cynos écrit:
Les premières photo m'ont fait penser à du Clément, car Clément faisait des graveurs de vynile sur base Dual avant de créer ces propres platines,

Source stp ?

EDIT: cherché, mais rien trouvé.
Si c'est vrai (j'ai un énorme gros doute ... ) ça serait une piste (bien que à part le bras, rien ne ressemble à Dual sur la platine du quiz).
Donc si tu as des détails ... :)

Plates excuses.
Ben, tu avais raison ... ;)
Je mets le lien, car c'est interessant, et il y a peut être un lien avec la platine mystère.

forum.vintage-audio-laser.com/resolution...-clement-t22974.html






www.piecesaudio.com/view_product.php?product=9028
Dernière édition: 02 Nov 2019 10:52 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 11:02 #35

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77780
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
cynos écrit:
Ben, tu avais raison ... ;)
Je mets le lien, car c'est interessant, et il y a peut être un lien avec la platine mystère.
[/attachment]


Hi,
J'avais lu un article sur P Clément où ils parlaient de ces débuts et des graveurs sur base Dual, avant de faire ses propres graveurs.
J'avais essayé d'en acheter un il y a qqs temps, mais sans résultat ,;,( .

Vu le meuble ;) , merci pour les photo.
C'est chouette que l'ampli soit séparé du tuner, cela permettre de le récupérer.
Le boitier plus haut avec des tubes, c'est sans doute un pré phono :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 02 Nov 2019 12:19 #36

  • sylvain
  • Portrait de sylvain
  • Hors Ligne
  • Passionné
  • Messages : 349
  • Remerciements reçus 12
  • Points : 368
  • Karma: 1
(//) le boitier plus haut c'est plutôt un décodeur stéréo (multiplex) pour la radio...
L'administrateur a désactivé l'accès en écriture pour le public.
Modérateurs: JGN
Temps de génération de la page : 0.143 secondes

Messages non lus

Plus de sujets »

Console de débogage Joomla!

Session

Profil d'information

Occupation de la mémoire

Requêtes de base de données
