SUJET : QUIZ DE HALLOWEEN...

QUIZ DE HALLOWEEN... 31 Oct 2019 20:36 #1

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat

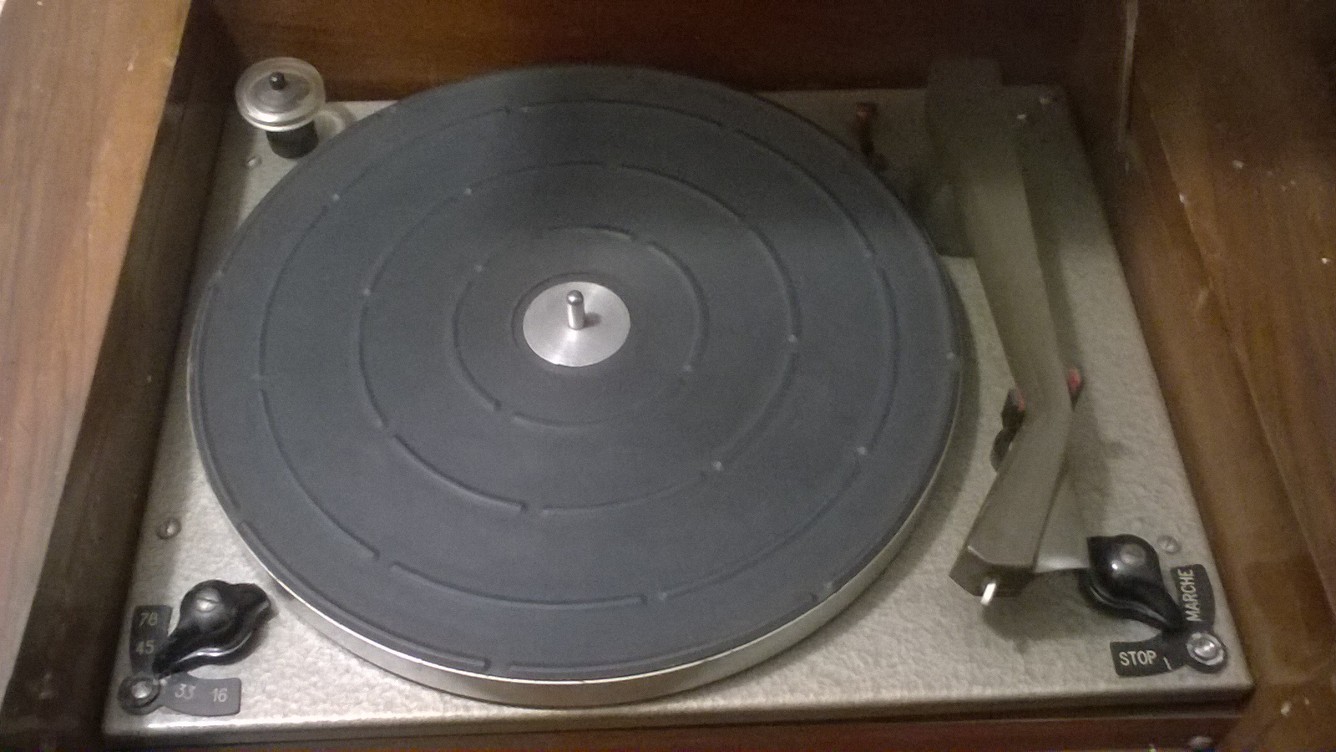

Pour vous occuper ce long WE je vous propose d'identifier cette platine hétéroclite :

Vous aurez évidemment tous reconnu le couvre plateau ! (yess)

Et le bras, vous le reconnaissez ?? (là encore c'est pas trop difficile) :;)

Par contre, la platine ????????? ?-|



EDIT : photo originale, rien n'a été masqué ou flouté...
Dernière édition: 31 Oct 2019 20:40 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 20:58 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Pas mal ...
Le châssis me fait penser à une Triotrack ... mais l'indication "marche" indiquerait que c'est français ... ?-|

- Le CP OK, le bras, je ne reconnais pas (on dirait un truc d'électrophone genre Pathé Marconi ...).

- j'ai aussi vaguement souvenir d'une vieille Philips dans ce style ...

Il faut que je réfléchisse ...
Dernière édition: 31 Oct 2019 21:01 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 21:04 #3

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
:;) ... ça me revient.
Le bras, c'est pas du Dual ? genre 1007/1008 ?
Dernière édition: 31 Oct 2019 21:05 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 21:20 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Ce qui est troublant, c'est la taille du plateau.
30 cm.
Elle a un look première moitié des 50's (peinture martelée et sélecteurs) ... mais les plateaux 30cm à cette époque ne sont pas légion ...

Le bras Dual est apparu sur la 1006 fin des 50's, donc, j'aurai tendance à penser que la platine serait à peu près contenporaine 55/62.

Correct ?
Dernière édition: 31 Oct 2019 21:32 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 21:25 #5

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Bien vu pour le bras !!!
Dual 1007
(_-_)
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 21:35 #6

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0

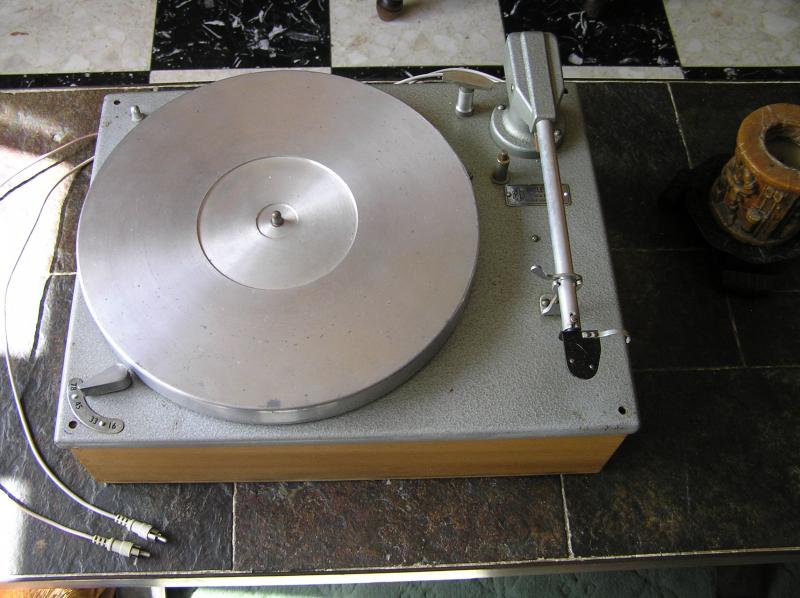

Platine Clément ... :cool:
Dernière édition: 31 Oct 2019 21:39 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 21:47 #7

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Analog Addict écrit:
Bien vu pour le bras !!!
Dual 1007
(_-_)


J'avais même prévu un "indice" si jamais le bras tardait à être identifié...





:mdr:
Dernière édition: 31 Oct 2019 21:48 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 21:52 #8

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
cynos écrit:
Platine Clément ... :cool:


Pas mal ! ;)

J'y avais pensé aussi mais... ?-|

Le plateau des Clément fait 29 cm. Or là c'est un 30 (d'après le CP Thorens non redécoupé...)
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 22:04 #9

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Dis moi au moins si c'est français ou pas.
Les trucs françois, je ne connais pas trop ... (en même temps, il n'y a pas grand chose ... s§s, ) ... donc je voudrais savoir si je dois chercher un truc obscur made in France !
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 31 Oct 2019 23:32 #10

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Autant l'avouer humblement... :oops:
Je n'en sais pas plus que toi !
J'espérais que quelqu'un sur le forum puisse donner des pistes...

Voilà ce que je pense jusqu'à présent :

Je pense aussi que c'est français à cause de la plaque marche-arrêt.
Mais ça pourrait aussi bien être belge, suisse...

Clément comme dit plus haut, j'y ai cru mais le diamètre du plateau ne colle pas. L'autre chose qui ne colle pas c'est qu'il semble y avoir une position "point mort" entre 33 et 45. Les Clément n'ont pas ça !

Toutefois je n'exclut pas que ça puisse être une Clément (car j'ai relevé pas mal de similitudes) mais alors un modèle très ancien et/ou très rare, voire un prototype.

Cette platine est intégrée dans un meuble DIY plutot bien réalisé... Détail qui a toute son importance : l'ampli intégré dans ce meuble est stéréo (circa 1963-65). Or, la platine me paraît bien plus ancienne

:;) A mon avis le bras d'origine devait être mono (Clément ???). Il a manifestement été remplacé par le Dual pour convertir la platine à la stéréo...

Mais ça ne nous dit toujours pas l'origine de cette platine... ,;,(
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 00:05 #11

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
OK.
Donc, c'est celle qui doit faire du co-voiturage.

Je suppose que l'on a pas de photo du dessous ?
Connaitre le moteur nous aiderait bien ...

Ça ressemble vraiment à une Clément, même si je n'y connais rien en Clément (pas mon intérêt).

-> la forme du sélecteur de vitesse, même si non identique aux Cléments que j'ai vu sur le net, c'est vraiment dans la même veine.

-> le châssis tôle aux coins carrés.

-> la peinture.

Ce n'est pas Suisse, j'ai bien recherché du côté de Paillard pour vérifier (car évident que ce n'est ni Lenco ou Thorens).
Belge, je ne pense pas non plus (je n'en connais pas).

Donc si c'est français, reste Pathé, Teppaz, Avialex (qui d'autres) qui auraient pu créer une platine manuelle à grand plateau.
Question design, ce n'est pas Pathé.
Avialex a un style proche, mais avec une identité marquée.
La platine du quiz n'a aucune identité visuelle ... ça pourrait effectivement être une obscure Teppaz (ils ont fait du pro pour les cinés) ou une ébauche/pré série de Clément.
Dans l'immédiat je ne vois rien d'autre, et je penche vraiment pour Clément.

Le style austère m'a directement fait penser aux Scandinaves, j'ai fais le tour (Triotrack, Delphon, Luxor, Jobo ...), et ce n'est pas ça ... on aurait pu imaginer un import rebadgé en français (ajout plaque de commande).

En voyant la mécanique, on en saura plus, c'est évident !
Dernière édition: 01 Nov 2019 12:10 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 00:17 #12

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
il y a quoi à 13h entre le plateau et le bras ?

On peut penser, que peut être le repose bras est d'origine ... ?
T'en pense quoi ?
C'est fait pour un bras large ... un bras ancien.

La date limite d'ancienneté, c'est le 33t, soit 1948 et le 45t = 1949, mais très peu probable qu'elle soit aussi ancienne, la disponibilité effective, en France (import) n'a pas du se faire avant 1950, non ?
Les premier microssillons gravés en France (Pathé), c'était en 1951.
Dernière édition: 01 Nov 2019 00:21 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 01:58 #13

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Eh oui, c'est celle qui va covoiturer... ;)

Malheureusement je n'ai que cette photo (plus quelques photos du meuble où on ne voit pas mieux la platine).
Le vendeur n'étant pas spécialiste, il était réticent à extraire la platine du meuble pour photographier le dessous (j'ai bien tenté !)

En tout cas, jamais platine ne m'aura autant fait cogiter !!! Au bout d'un moment j'ai fini par l'acheter, rien que pour savoir ! s§s,

J'ai également été intrigué par le "truc" à 13h (une fente avec une vis de réglage ?), en plus j'ai l'impression d'avoir déjà vu ça quelque part... Ca m'énerve ! ,;,(

De mémoire le repose bras ne vient pas de la 1007 donc ce pourrait être celui d'origine, mais là encore prudence : on pourrait bien avoir affaire à une platine DIY faite à partir de 3 ou 4 épaves différentes... Je pense que tu as raison, elle devait avoir un bras lourd (pour la mono). Je la situe vers 55-58...

Teppaz, j'y avais pensé mais j'ai jamais pu trouver une seule photo de leur platines PRO... En revanche j'ai vu leurs amplis (jusqu'à 80W)...

Puisqu'on parle de cinéma : le chassis hammertone à coins carrés me fait aussi penser aux plinthes fabriquées par Film et Radio pour les 301 : avant d'êtres importateurs pour Garrard ne faisaient ils pas leur propre platine ? J'ai rien trouvé sur le net... Ils ont bien fabriqué des bras !

Clément ? J'ose pas y croire mais il y a une petite chance... ?-|

En tous cas le suspense ne va pas durer bien longtemps puisque si tout va bien, je devrais la recevoir ce WE :banana:
Dernière édition: 01 Nov 2019 02:06 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 06:47 #14

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Ce n'est pas Film et Radio.
Les châssis sont plus grands (et ce n'est pas de la tôle).
Et je pense qu'ils ne fabriquaient rien ... juste de l'assemblage.

# le "truc" à 13h00, cela pourrait être les restes d'un arrêt automatique (comme les gramophones) ... et ça collerait avec le repose bras ... et peut être même que le plateau est juste posé sur un plateau10' (pas certain qu'il soit hammertone, il l'est peut être, mais pas de certitude).

# le coin supérieur droit est interessant aussi, on y voit deux perçages, et symétriquement, on ne retrouve pas la vis de fixation du châssis ..

# Si on oublie le diamètre du plateau.
Le truc à 13h, le design du sélecteur, le design du châssis et le repose bras ... ça rapelle bien ce genre de chose:


Dernière édition: 01 Nov 2019 12:13 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 12:48 #15

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
ARGHHHHH ! Bad news ! _-: (elle vient d'arriver) :

1 - C'est pas une Clément :cry:
2 - Je sais toujours pas ce que c'est ,;,(

DONC LE QUIZ CONTINUE PLUS QUE JAMAIS !

Alors ? Ils sont où les kador du galet ???? -(8)-
(à part Cynos qui s'y est collé depuis hier soir...) (_-_)

Photos supplémentaires à suivre...
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 13:23 #16

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Je veux une photo du dessous, je veux voir le moteur et l'implentation du galet !
Et les détails du châssis parce que la photo d'origine elle est bien pourrave ... :-)))

"Bad news" .. faut voir, ce n'est pas une Clément: OK (m'en fout j'aime pas ... *ttg> ), mais c'est peut être un truc bien plus interessant ... :)
Dernière édition: 01 Nov 2019 13:27 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 15:54 #17

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Premières photos, pas terribles car prises à la va-vite au sous-sol (éclairage insuffisant). désolé :oops: ...

Ca a pas du tout l'air d'un bricolage DIY : c'est vraiment industriel (ou plutôt "artisanal")...

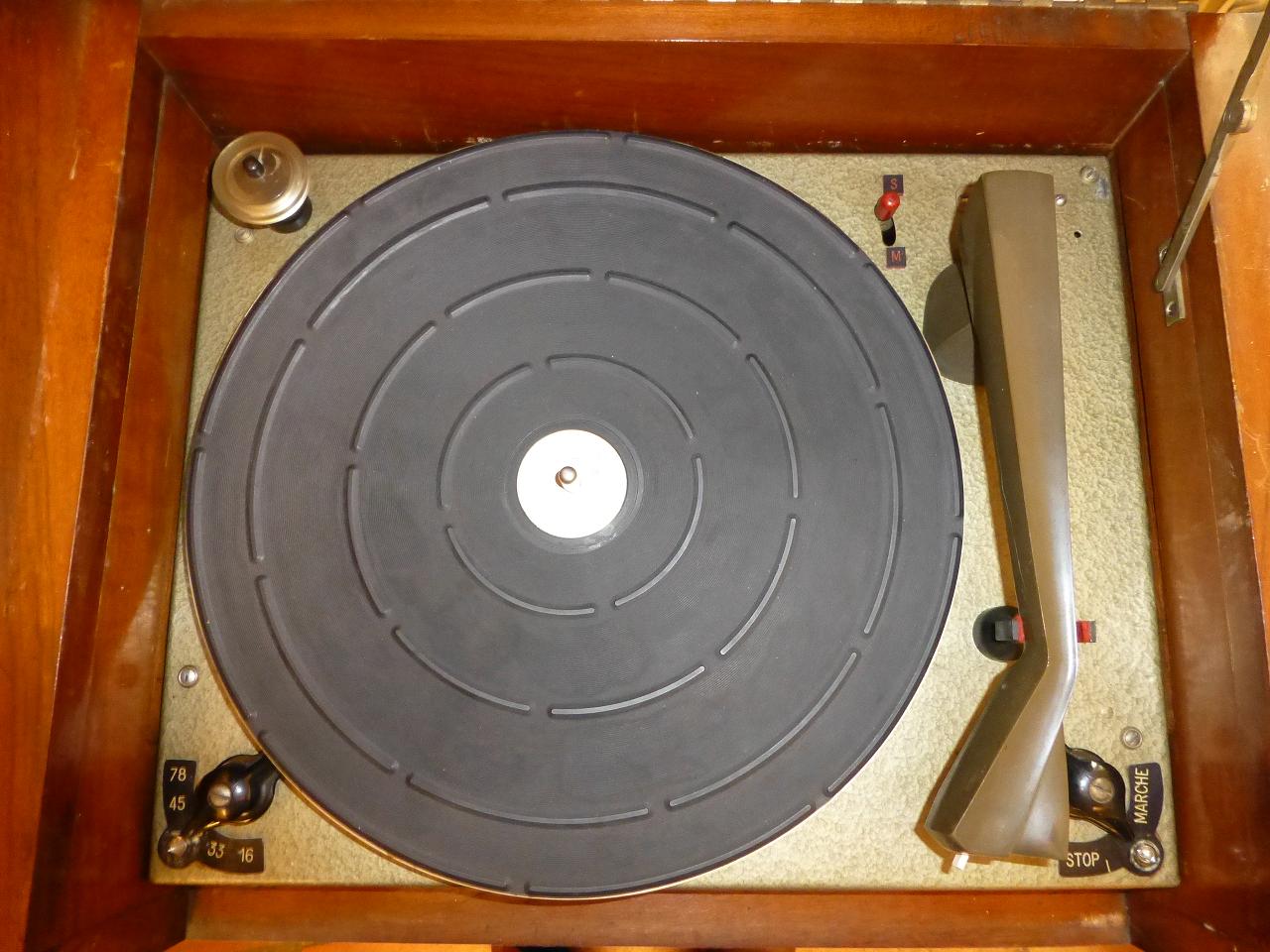

Vu de dessus...
A noter : les "trucs ronds" intégrés aux légendes des commandes ne sont pas des vis mais des témoins lumineux !!! °o)
La position "Stop" actionne le lève bras du Dual 1007.
Le curseur "S/M" (à 13h) agit sur la tringlerie du bras, j'ai pas encore pigé à quoi il sert ?-|



Le CP ne s'enlève pas, il est collé (ça c'est pas bien !) :ban:

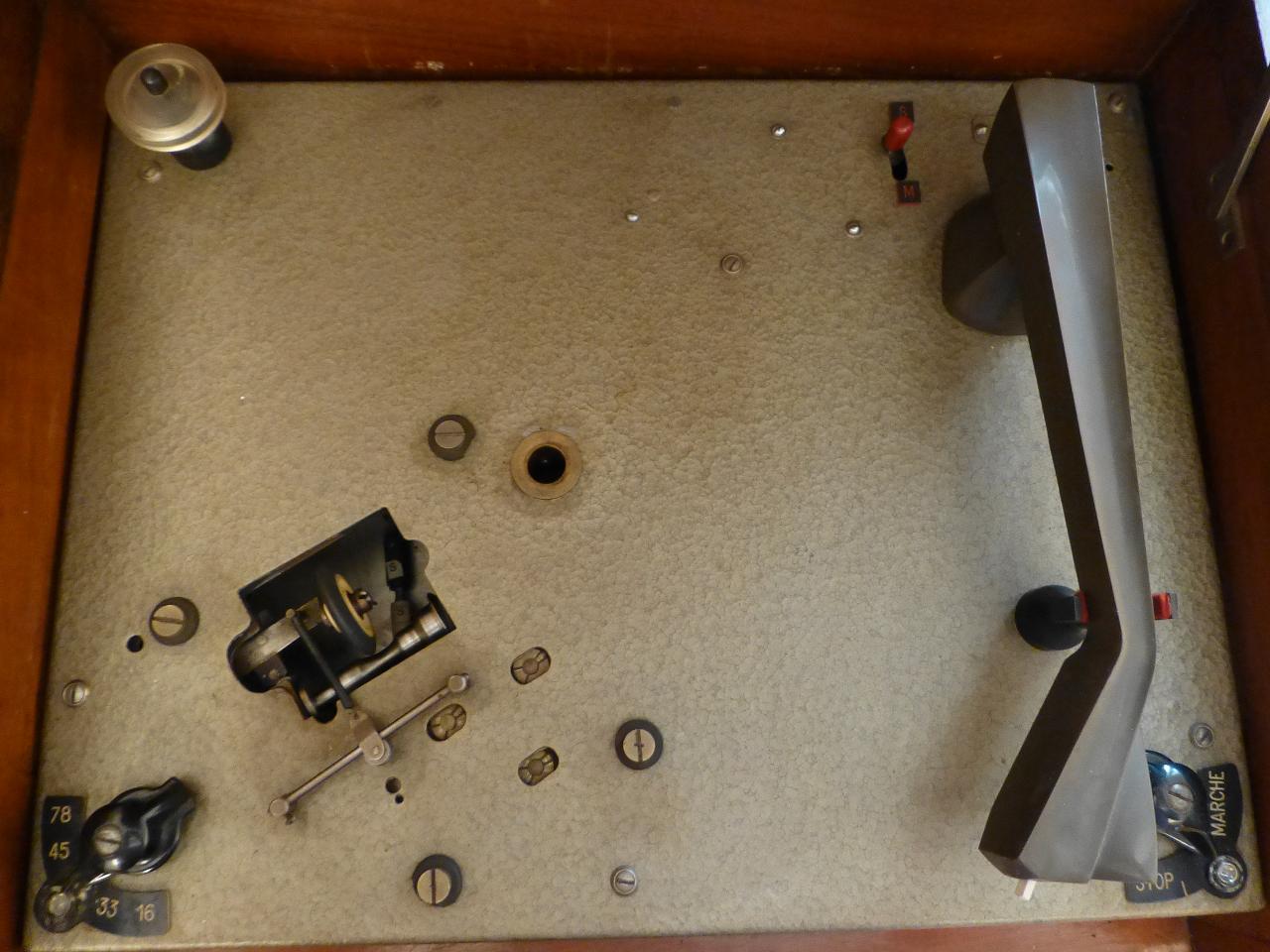

On enlève le plateau...

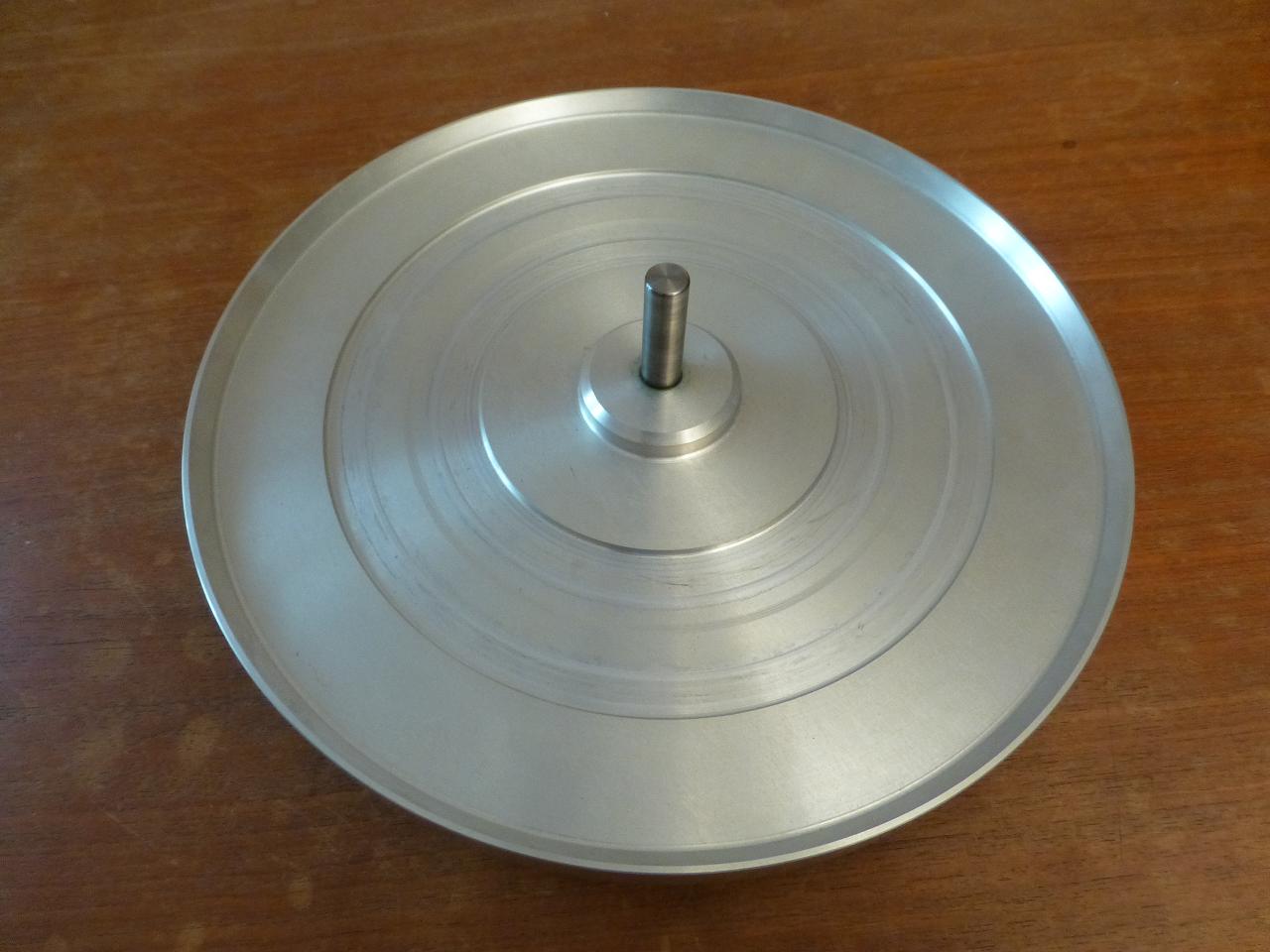

Alliage usiné. l'axe est impressionnant : 13 mm !!! °o) (ou peut être 12,7 soit 1/2 pouce - j'ai oublié mon pied à coulisse)

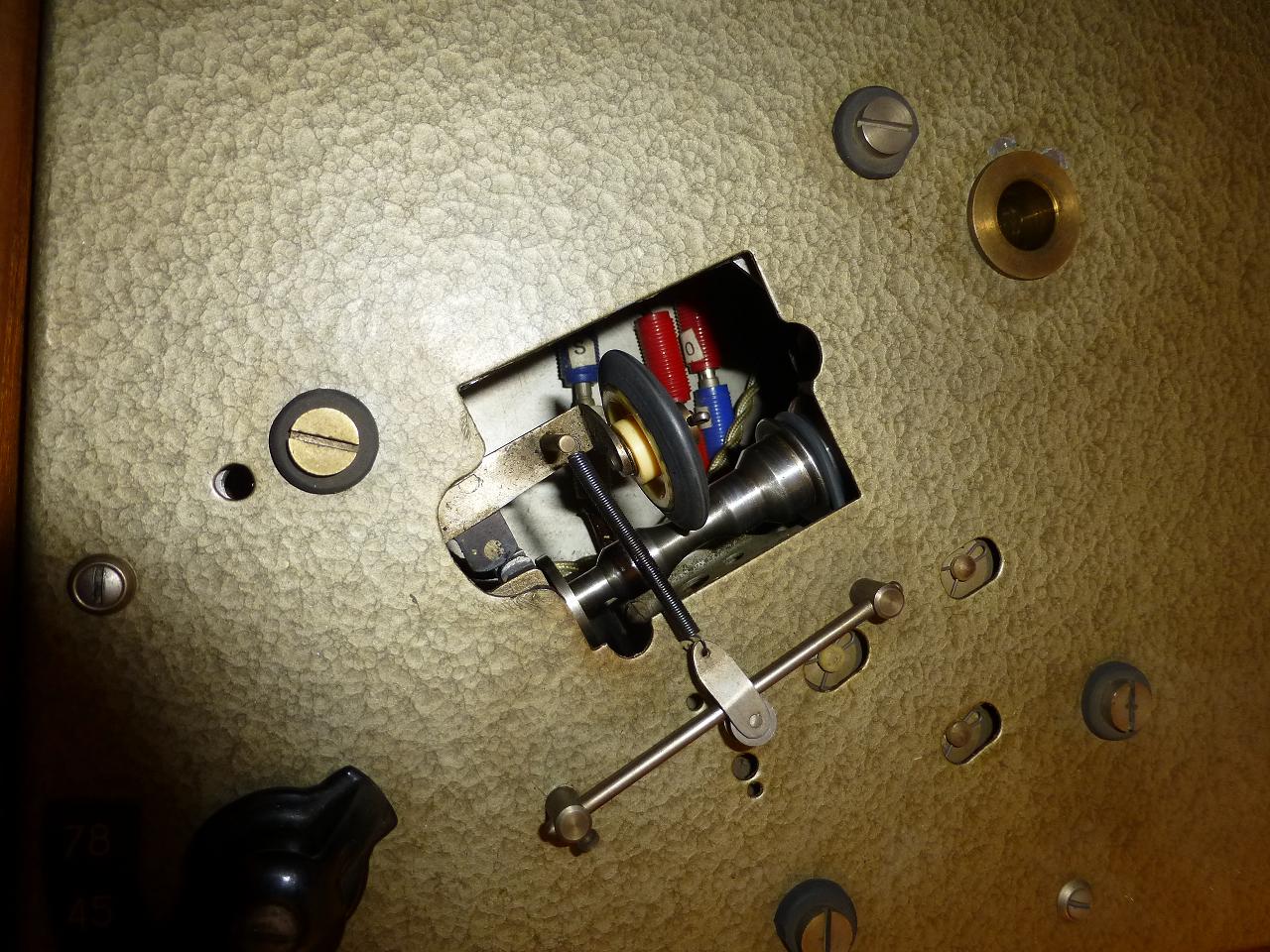

Entraînement hybride courroie/galet avec galet vertical... La poulie comporte une zone "point-mort" entre les étages 33 et 45. Là où c'est original c'est que l'axe poulie est horizontal mais l'axe moteur est vertical !!! C'est une courroie en "8" qui fait le renvoi d'angle... :;)



Détail de l'entrainement.. (les trucs colorés qu'on voit dessous c'est les fiches banane du câble de modulation qui se sont baladées pendant le transport...). A noter le ressort de rappel du galet "à tension constante" grâce à un point d'attache coulissant avec micro-poulie et galandage !!!
C'est bien pensé :;)

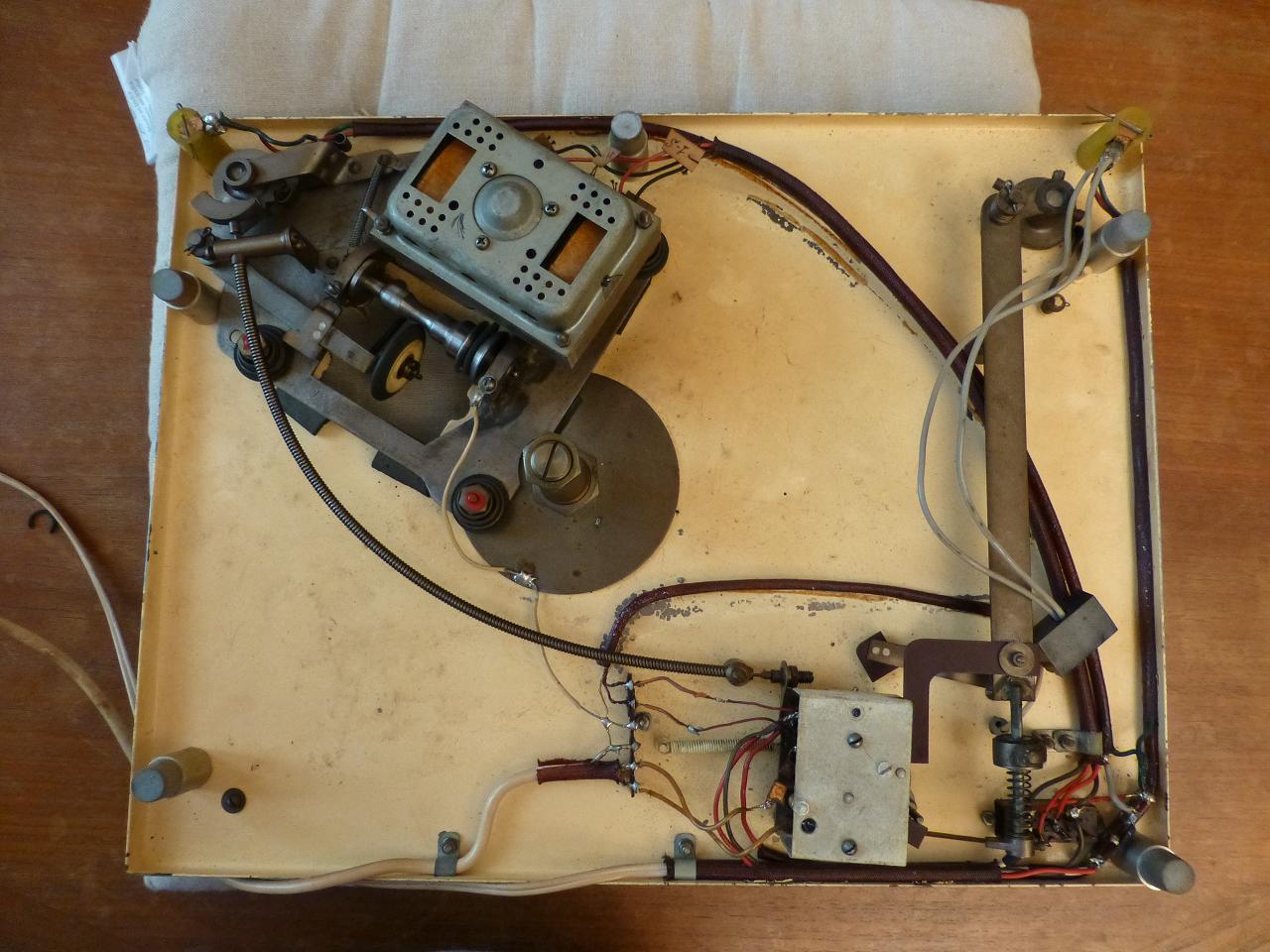

Allez on la retourne..;
Premier choc (visuel) : la peinture hammertone n'est que dessus : dessous c'est jaune (et la peinture a réagi chimiquement avec les gaines souplisso)
Deuxième choc : Le chassis est hyper léger et très peu rigide (peut être 1mm et encore !) ce qui contraste avec le diamètre de l'axe. D'ailleurs la tôle a été doublée autour du puits d'axe

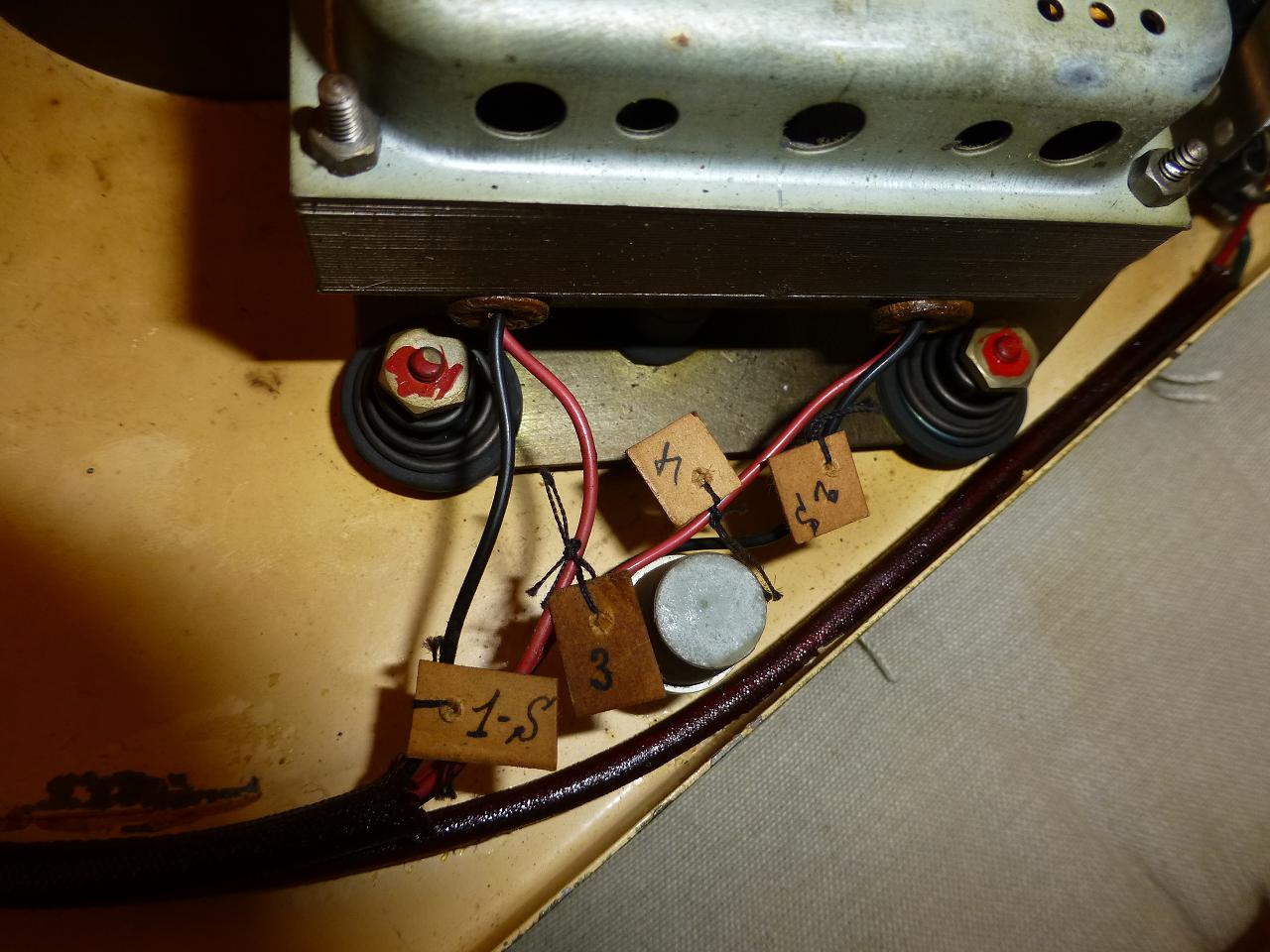

Il y a des petites étiquettes collées aux fils du moteur...



A part ça aucune identification : ni dessus, ni dessous, ni sur le moteur...
Méputaincékoicetplatine ????? xx)
Dernière édition: 01 Nov 2019 16:03 par Analog Addict.
L'administrateur a désactivé l'accès en écriture pour le public.

QUIZ DE HALLOWEEN... 01 Nov 2019 16:33 #18

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Très interessant.
Du coup ça me refait penser à Paillard.

Je ne pense pas que c'est du DIY (à part le bras).

Tu ne peux lire aucun marquage, poinçon sur le moteur ?

Plateau en alu ?, qui ne semble pas trop lourd ... ?

Superbe trouvaille !
Elle tourne ?
L'administrateur a désactivé l'accès en écriture pour le public.
Modérateurs: JGN
Temps de génération de la page : 0.136 secondes

Messages non lus

Plus de sujets »

Console de débogage Joomla!

Session

Profil d'information

Occupation de la mémoire

Requêtes de base de données
