SUJET : [STEREO STARE] c'est quoi, ca peut mieux marcher ?

[STEREO STARE] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 11:03 #1

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Hello,
J'ai trouvé ceci ! Je n'y connais rien. Je l'ai branché avec un disque vinyle, ca fonctionne mais le son est de trés mauvaise qualité.
Est ce qu'il y a des pieces a changer ? Ou un réglage particulier ??
Merci pour vos lumieres !
Dernière édition: 04 Mai 2020 11:15 par dung.
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 14:17 #2

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6630
  • Remerciements reçus 188
  • Points : 81506
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Princeps c'est la marque des haut parleur, non?
Il y a noté Princeps sur les HP, sans doute avec un petit autocollant ovale, non?

La platine, je l'ai déjà vu sur des meubles-radio ou des valises, mais je ne me rappelle plus du la marque ,;,(

La bonne nouvelle, par rapport aux 3 quart des valises que l'on voit, c'est que celle-ci est stéréo. Mais bon, cela reste des petits HP :mrgreen:

Tu dis : "ca peut mieux marcher ?"
Que veux-tu dire?

LB
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 15:17 #3

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Hello.
Oui c'est ca, un petit autocollant ovale. Sur le HP principal il y a des diodes pour laisser passer le courant dans le bon sens, et pour les deux petits HP, il y a un détrompeur à la prise.
J'ai mis tous les réglages a fond, et j'attends a peine les basses. J'ai branché un HP récent et c'est pareil. J'ai mesuré le courant, il doit sortir maxi du 1 volt.
Les ampoules (transistors ?) ont l'air de s'allumer.. Elles sont peut etre a changer, je ne sais pas par ou commencer en fait.
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 15:47 #4

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6630
  • Remerciements reçus 188
  • Points : 81506
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Cela ne va pas être facile à distance.

Tu peux nous faire d'autre photo de plus prés, avec des détailles?
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 16:34 #5

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
A priori c'est un stéréo stare ! www.radiomuseum.org/r/staar_stereo_star.html

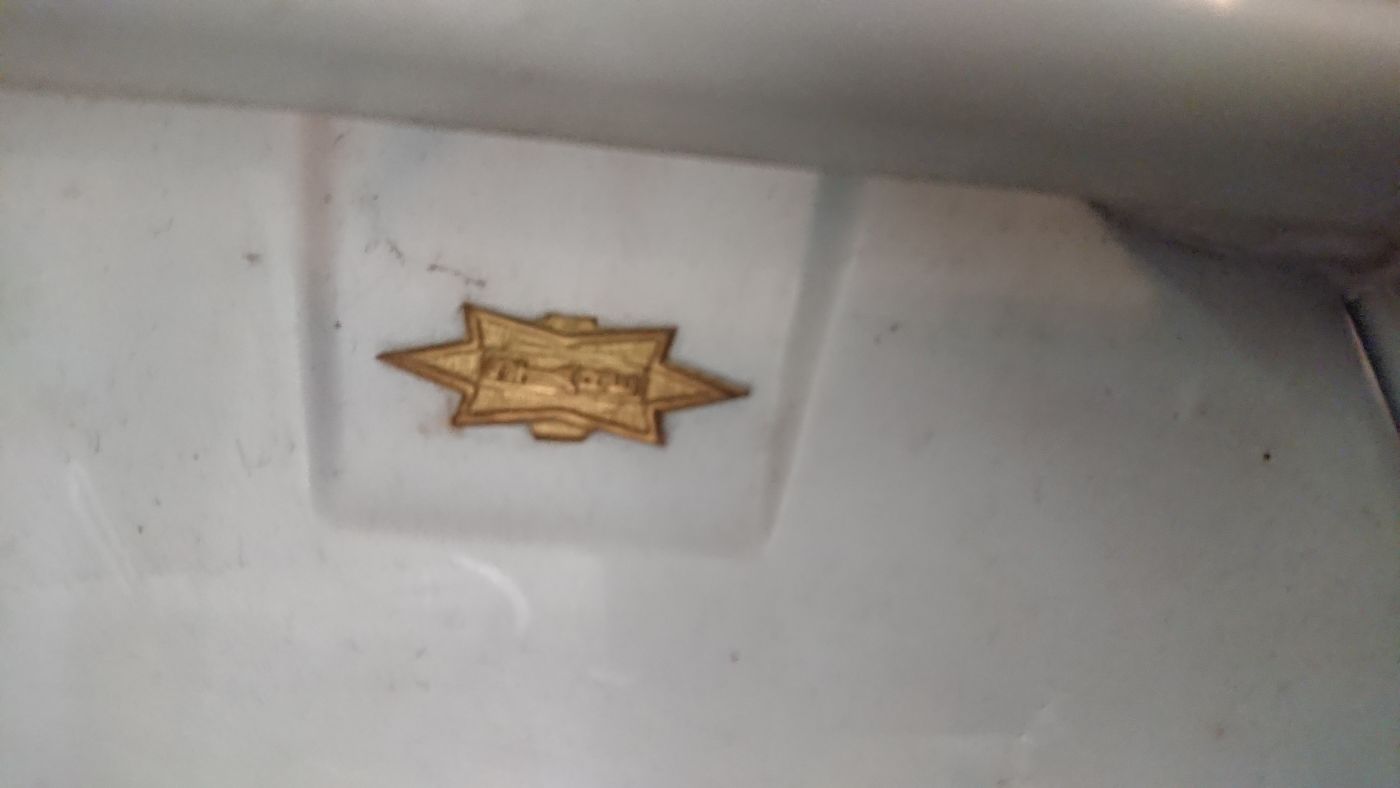

Je n'avais pas vu le mot "stare" dans la petite étoile.

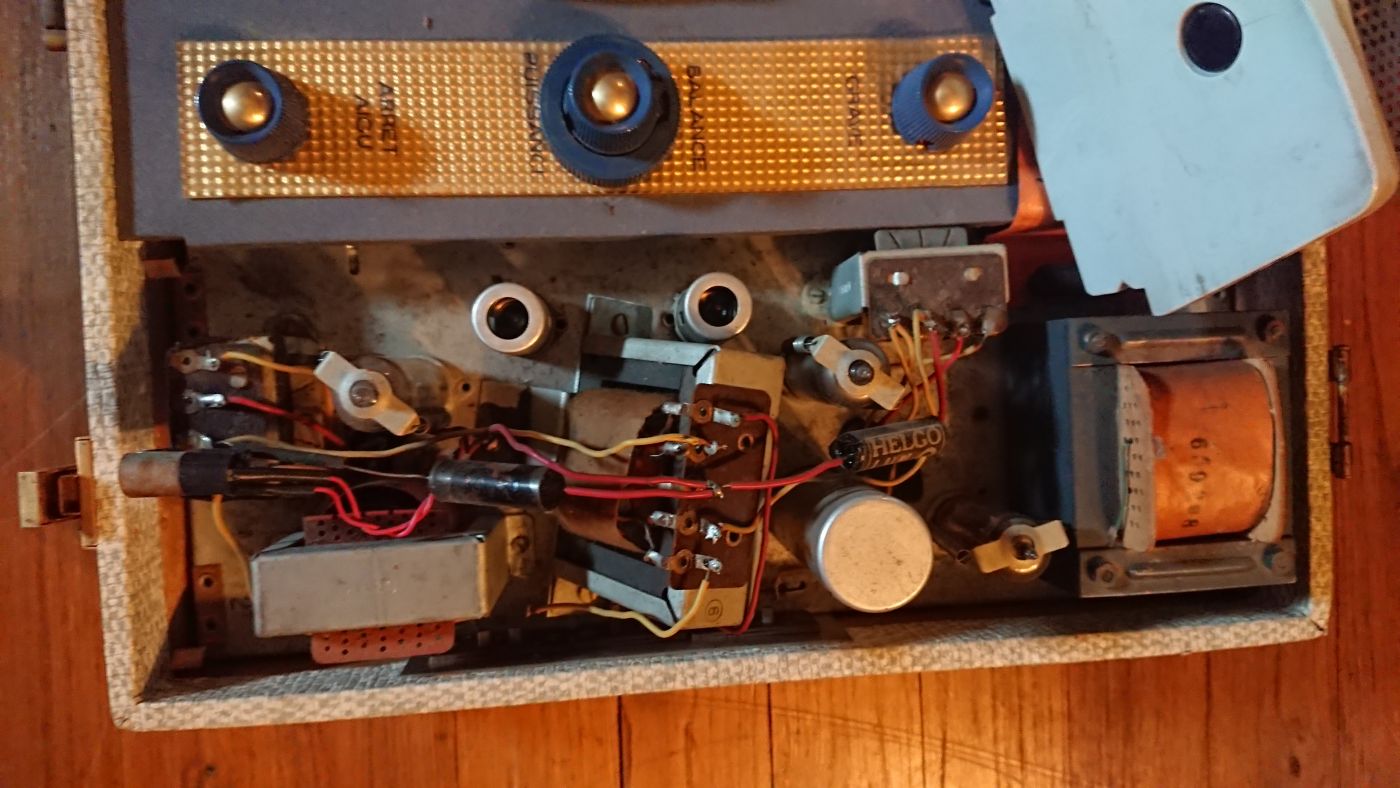

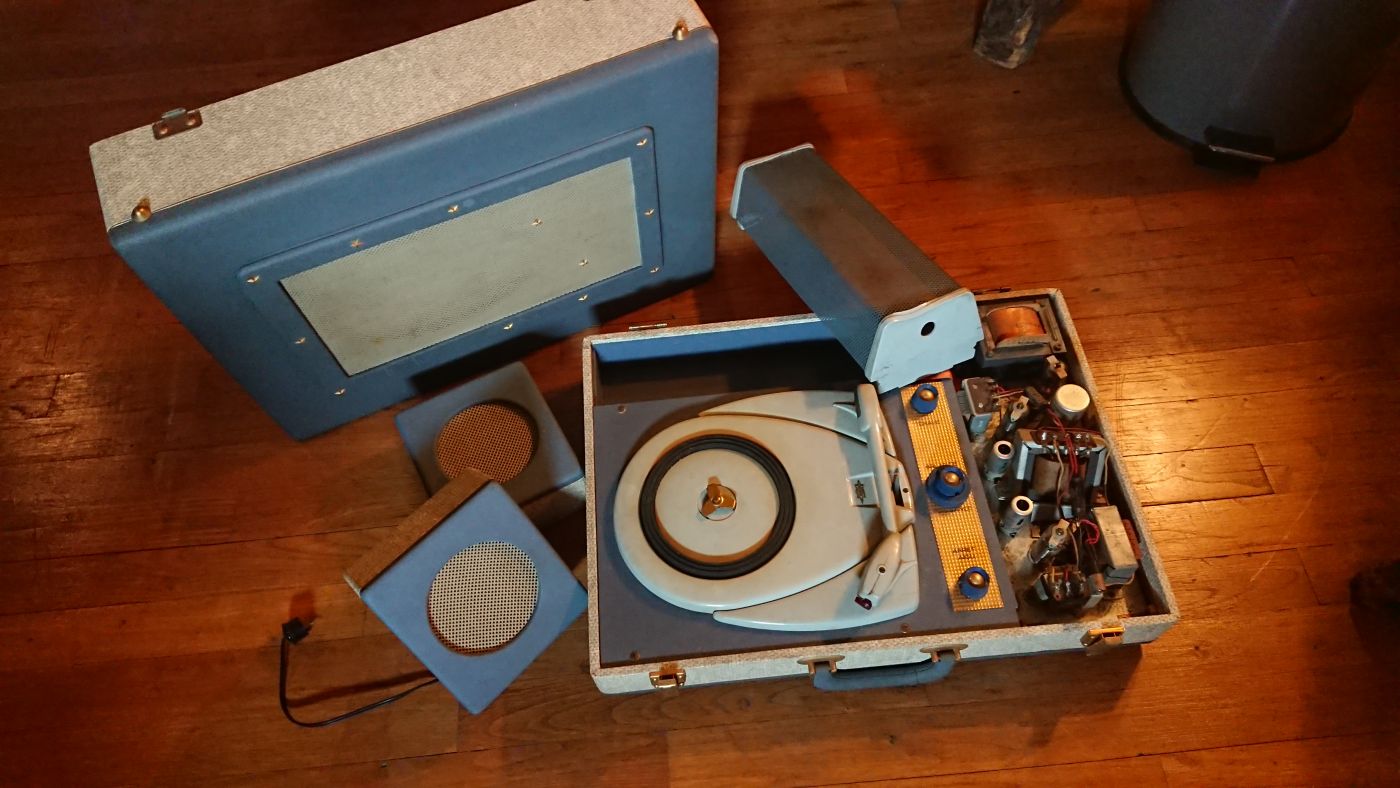

Je vous joins quelques photos..









Dernière édition: 03 Mai 2020 16:44 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 16:50 #6

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6630
  • Remerciements reçus 188
  • Points : 81506
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Ok,

C'est donc un ampli SE d'EL84, environ 2x 4watt.

Beaucoup de choses sont à faire et à vérifier sur un ampli comme celui-là qui à au moins 50ans si c'est pas 60...
As-tu des connaissances en électronique? un faire à souder et quelques appareils de mesure?

(attention de toujours laisser le couvercle sur l'ampli quand tu le branches, car il y a de la haute tensions la-dedans :!: )

LB
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 16:56 #7

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Déjà.. merci de ton aide !

J'ai un fer a souder, un multi-metre et des connaissances de base; ampère/volt/ohm... pas beaucoup plus.

Je n'ai pas osé tout démonter par peur de casser, mais toute l'électronique est accessible sans démontage, sauf peut etre le truc qui ressemble à un condensateur..
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 17:24 #8

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6630
  • Remerciements reçus 188
  • Points : 81506
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Je commencerai par chercher où est le connecteur 110/220v, il y a de fortes chances un, et s'assurer avant de rebrancher que c'est bien sur 220v.

Pour l'ampli, je ne vois pas trop comment aider à distance, pas facile....
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 17:57 #9

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Oui, je l'avais fait avant, il est bien sur 220V

J'ai tapoté sur les tubes avec un crayon quand c'était en marche, mais ca n'a pas changé le son.

Je peux peut-etre identifier les composants et les remplacer par des neufs..

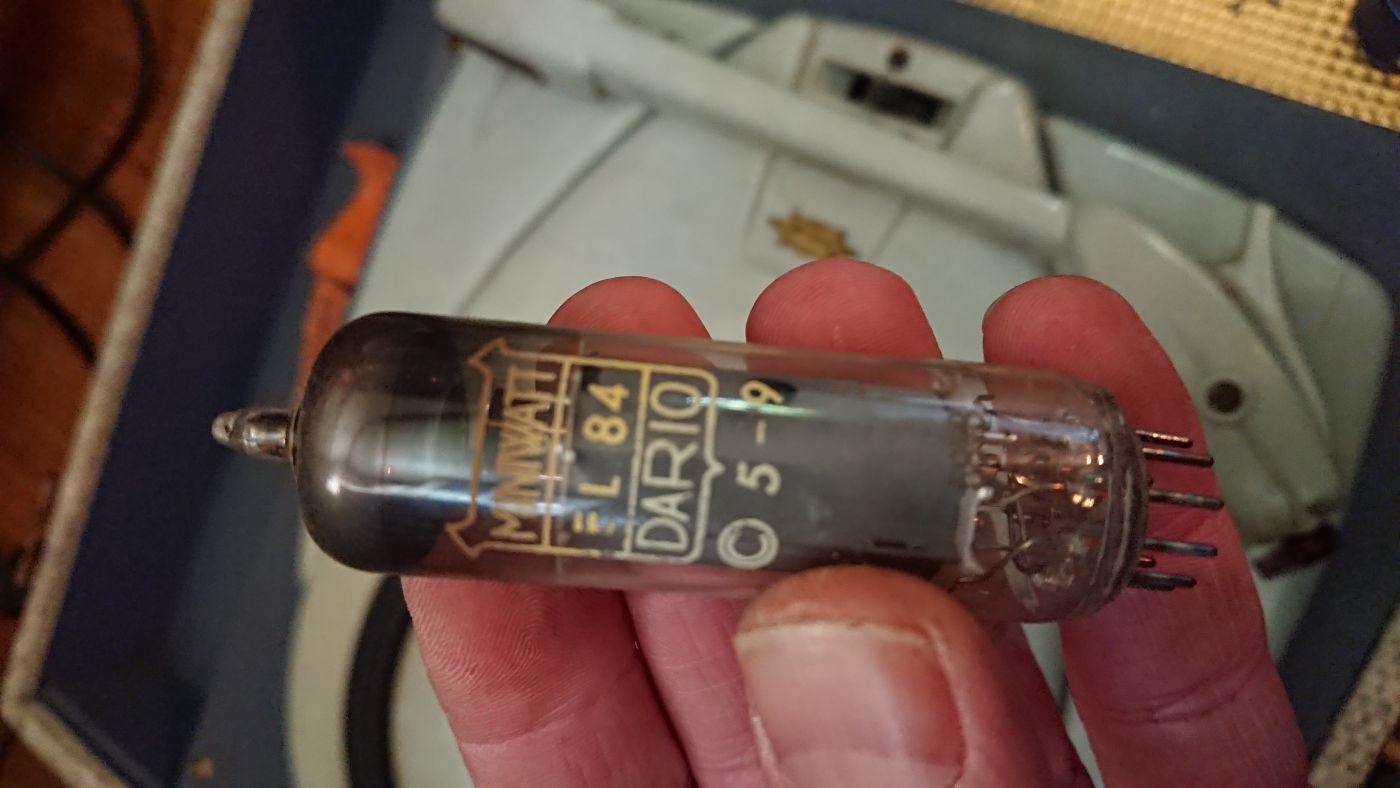

Par exemple j'ai des miniwatt ez80 dario C 4-9 (a quoi correspond le 4-9 ?), ou un helgo 0.1MP 750V
Comme on entend quand meme un peu les basses, ca pourrait etre un condensateur qui ne marche plus bien ?

Pour l'instant, nous sommes tous en confinement, moi je suis de la région parisienne
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 18:27 #10

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Salut,
Bienvenue sur ce forum ! :ok:

En regardant la photo, on dirait que le gros transfo au milieu est de travers, voire qu'il n'est pas (plus) fixé... ?-| C'est une impression ou c'est le cas ?

Il faudra de toutes façons tout vérifier mais pas forcément remplacer à l'aveugle : à part quelques rares pièces, ces vielles machines ont une longévité surprenante !

Avant d'incriminer l'ampli, j'essayerais d'y brancher une source externe : le manque de basses et le son pourri sont caractéristiques d'une tête de lecture rincée dont le saphir est usé et/ou l'amortisseur élastomère complètement durci...

S'il n'y a pas de prise pour entrée auxiliaire, on pourra te guider pour en brancher une...


AA ;)





P.S. : STARE = Société Technique d'Appareillage Radio-Electrique
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 03 Mai 2020 19:55 #11

  • Le bleu
  • Portrait de Le bleu
  • en ligne
  • Administrateur
  • Messages : 6630
  • Remerciements reçus 188
  • Points : 81506
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Sur celle valise, le transfo est comme cela d'origine. Ou c'est pour fermer le capot, ou c'était pour un problème de rayonnement(?).
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 04 Mai 2020 08:21 #12

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Bonjour Analog Addict

Le transfo est bien de travers, mais c'est d'origine prévu comme ca.

J'ai lu que les condensateurs vieillissaient mal.. Il y en a un gros, mais je ne sais pas comment démonter la valise pour le dé-souder..

En fait c'est l'inverse, on entends un gros bourdonnement et un peu les basses quand tout est a fond. Par contre, si je débranche les HP, le saphir emet de lui meme un son qui est de bonne qualité, mais forcement, pas tres fort.
Dernière édition: 04 Mai 2020 09:05 par dung.
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 04 Mai 2020 08:33 #13

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
Pour info, j'ai trouvé quelqu'un qui a déjà fait le démontage:
www.floamp.fr/portfolio/pickup-stereo-stare/
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 04 Mai 2020 09:49 #14

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
Salut Dung,


dung écrit:
Pour info, j'ai trouvé quelqu'un qui a déjà fait le démontage:
www.floamp.fr/portfolio/pickup-stereo-stare/
J'ai vu ça ! Pas mal de photos mais aucun commentaire... Peut être est il joignable sur Facebook ?


dung écrit:
En fait c'est l'inverse, on entends un gros bourdonnement et un peu les basses quand tout est a fond. Par contre, si je débranche les HP, le saphir emet de lui meme un son qui est de bonne qualité, mais forcement, pas tres fort.
Le saphir peut être en bon état et suivre le sillon, pour autant ses mouvements (que tu entends) peuvent ne pas être retranscrits par la cellule crystal car entre les deux, il y a une pièce de liaison souple qui souvent se durcit avec le temps.

Mais ça peut être aussi un problème sur l'ampli... ou les deux... ?-|

Pour lever le doute, il faudrait brancher la sortie de la platine sur un ampli externe et également, brancher une source externe (téléphone, iPod...) sur l'ampli. Je note que l'exemplaire sur le lien que tu as posté est équipé d'une prise "DIN" qui permet ce genre de connexion. Je pense qu'elle a été rajoutée (car je trouve son emplacement peu pratique) mais ce serait une amélioration intéressante à apporter sur le tien...

Le bourdonnement, il est de plus en plus fort en augmentant le potentiomètre de volume ou il est présent même à volume réduit ?


dung écrit:
J'ai lu que les condensateurs vieillissaient mal..
Certains vieillissent mal, pas tous. L'auteur du lien a pris le parti de tout remplacer pour pas s'embêter mais dans la mesure du possible, je les teste un par un et ne change que ce qui est nécessaire pour conserver l'aspect historique (et réduire les frais). Pour ça il faut un multimètre avec le calibre condensateurs... Il y a parfois aussi des résistances qui ont dérivé en vieillissant mais c'est plus rare...


;)
L'administrateur a désactivé l'accès en écriture pour le public.

[STEREO STARE] c'est quoi, ca peut mieux marcher ? 04 Mai 2020 10:21 #15

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
En effet, je n'ai pas de connexion DIN.

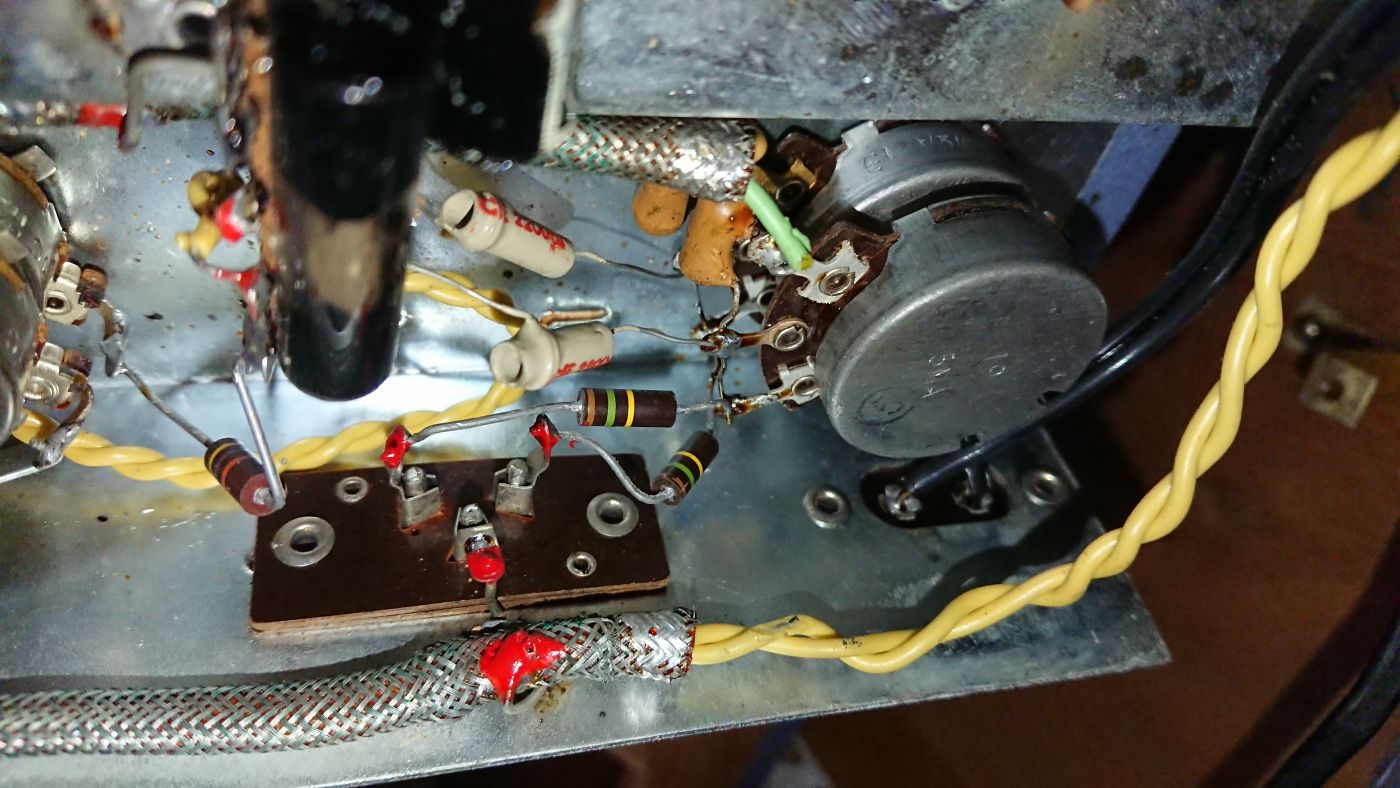

J'ai fini par tout dévisser et le démonter. Il y a 3 fils qui viennent de la platine. Ca serait ici que je me brancherait ? Je pourrait brancher directement une sortie de casque de mon téléphone par exemple ? Et inversement sur mon ampli ?

Le bourdonnement est de plus en plus fort, plus je monte le son.

J'ai commandé un multimetre adapté sur amazon.de ;-)
Pièces jointes :
Dernière édition: 04 Mai 2020 11:16 par dung.
L'administrateur a désactivé l'accès en écriture pour le public.

[PRINCEPS] c'est quoi, ca peut mieux marcher ? 04 Mai 2020 11:46 #16

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
dung écrit:
En effet, je n'ai pas de connexion DIN.
J'ai fini par tout dévisser et le démonter. Il y a 3 fils qui viennent de la platine. Ca serait ici que je me brancherait ? Je pourrait brancher directement une sortie de casque de mon téléphone par exemple ? Et inversement sur mon ampli ?
Oui, c'est là qu'il faut se brancher ! :ok: Et oui, tu pourras faire les deux !

Il faudra trouver un emplacement sur la valise où installer cette "entrée / sortie". Pour la connectique, tu as le choix entre une prise DIN ou 2 (voire 4) fiches "RCA". Ensuite, on trouve partout des câbles DIN ou RCA <==> Jack 3,5 mm pour connecter un PC ou un téléphone. Tu peux aussi fabriquer ce câble toi même ou modifier un câble existant (il y en a plein qui sont fournis avec les écrans de PC et qu'on utilise jamais !).

Il y a plusieurs méthodes pour réaliser cette connexion : idéalement on peut utiliser un interrupteur pour sélectionner la source (Phono / Aux) mais ça nécessite un perçage supplémentaire sur l'appareil.

Si tu utilises une connectique DIN comme sur le lien, il y a une astuce qui permet de se passer d'un interrupteur : c'est d'utiliser une prise mâle "bouchon" qui fait la liaison entre la platine et l'ampli interne lorsque tu n'utilises pas une source extérieure...

Je pourrai te faire passer des schémas des différentes possibilités le cas échéant. Il faut d'abord que tu réfléchisses à l'endroit où mettre cette (ces) prise(s) et l'interrupteur éventuel, en tenant compte des critères à la fois pratiques, techniques (difficulté de perçage, longueur des fils...), esthétiques, etc... Par exemple sur l'appareil du lien, je trouve peu pratique l'emplacement de la DIN, pour manipuler le bras de lecture quand un câble y est branché !


dung écrit:
Le bourdonnement est de plus en plus fort, plus je monte le son.
S'il n'y a pas de bourdonnement lorsque le volume est au minimum, ça prouve que le gros condensateur de filtrage n'est pas en si mauvaise santé que ça... Ce qui confirme ma remarque selon laquelle on est pas obligé de tout remplacer !

;)
L'administrateur a désactivé l'accès en écriture pour le public.

[STEREO STARE] c'est quoi, ca peut mieux marcher ? 05 Mai 2020 10:37 #17

  • dung
  • Portrait de dung
  • Hors Ligne
  • Petit nouveau
  • Messages : 14
  • Points : 16
  • Karma: 0
J'ai essayé de me brancher :
Pour cela,j'ai désoudé les connections de la prise de la platine. Coté platine, j'ai branché des oreillettes, et de l'autre, une prise jack
Ca n'a pas été évident, notamment parce que les fils de cuivre du casque sont recouvert d'une petite couche de peinture..bref, je pense que j'ai quand même tout bien fait.
Hélas, pas de son, ni coté oreillette, ni coté HP..

Je ne souhaite pas forcement mettre une prise, il faudrait déjà que ca marche. Si je devait faire une modification, j'ajouterais un petit raspberry a l'intérieur et un autocollant bluetooth ;-)
L'administrateur a désactivé l'accès en écriture pour le public.

[STEREO STARE] c'est quoi, ca peut mieux marcher ? 05 Mai 2020 11:21 #18

  • Analog Addict
  • Portrait de Analog Addict
  • en ligne
  • Double A
  • Messages : 2153
  • Remerciements reçus 122
  • Points : 2293
  • Karma: 2
  • Médaille en chocolat
dung écrit:
Coté platine, j'ai branché des oreillettes, et de l'autre, une prise jack
Ca n'a pas été évident, notamment parce que les fils de cuivre du casque sont recouvert d'une petite couche de peinture..bref, je pense que j'ai quand même tout bien fait.
Hélas, pas de son, ni coté oreillette, ni coté HP..

Poste une photo de ton montage, que je voie ça de plus près ! :cool:
L'administrateur a désactivé l'accès en écriture pour le public.
