SUJET : Bras Karmadon.

Bras Karmadon. 10 Déc 2019 17:03 #37

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
Bonsoir à tous.

Je m'attaque à une nouvelle platine qui sera dans les grandes lignes identique à celle-ci.

Entre temps j'ai, je pense, résolut le problème du fil à l'air qui tel le nez de Cyrano dépare l'esthétique générale, comme on peut le voir sur les photos plus haut.

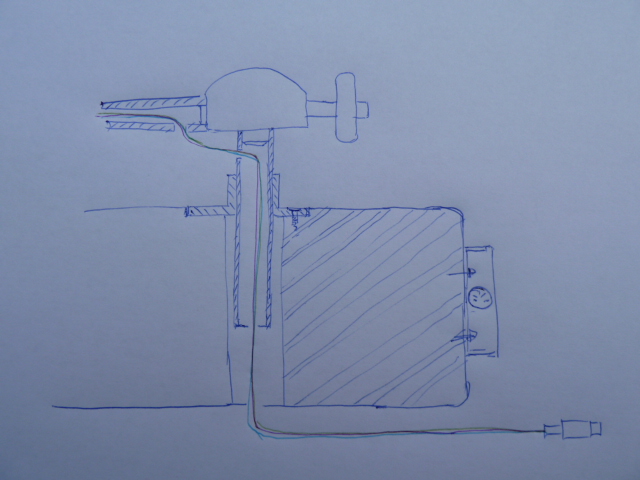

La solution retenue, est de faire passer le câble par l'intérieur de l'axe de pivot du bras.

Pour cela j'ai demandé à Serge de percer un petit trou en haut dudit axe de pivot par lequel le câble va passer au bout duquel il faudra brancher un connecteur 5 broches DIN ou Lemo qui ira se brancher sur un petit boitier à l'arrière de la platine et d'où partira 2 RCA. Il sera aussi possible de mettre directement sur le câble 2RCA décalées en longueur si ce dernier est assez long et zappé le boitier.

Il suffira de desserrer l'axe de pivot de son embase et de tirer le tout, bras axe de pivot et câble avec son connecteur, vers le haut et le tour est joué. À la remise en place il n'y aura qu'à re-régler la hauteur du bras.

Techniquement toujours les mêmes modifications, seule la finition va évoluer, la dernière je le rappelle était au départ un prototype pour le magasin Analog collector.

Si tout va bien. Le bras est gris graphité et le châssis devrait être du bleu glacier des premières 2CV, ce choix est à finalisé avec son futur propriétaire, le socle sera un peu plus foncé pour s'accorder, sa face avant recevra un plaquage uniforme pour masquer l'empilement des plaques de ce côté là et les rayons d'angles seront de tailles différentes.


Pascal
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 10 Déc 2019 19:06 #38

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0

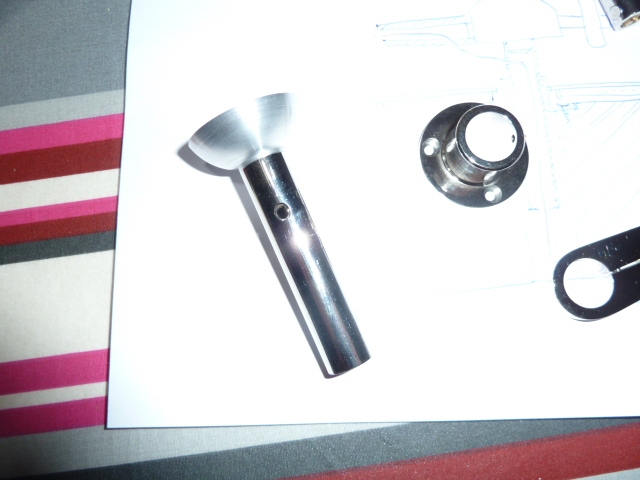

Voilà le modification faite par Serge à ma demande, le petit trou dans l'axe de pivot!

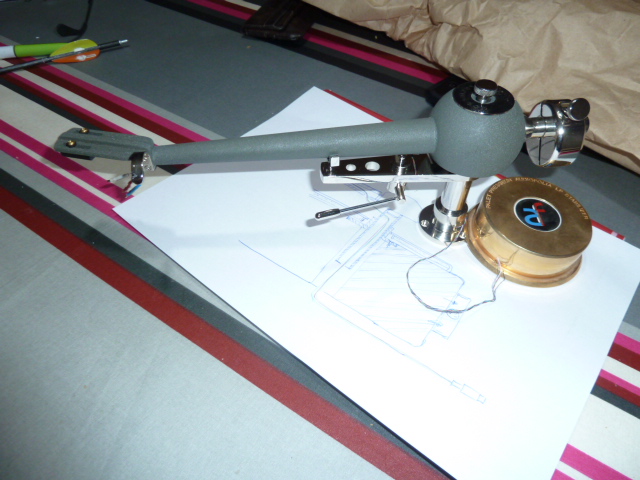

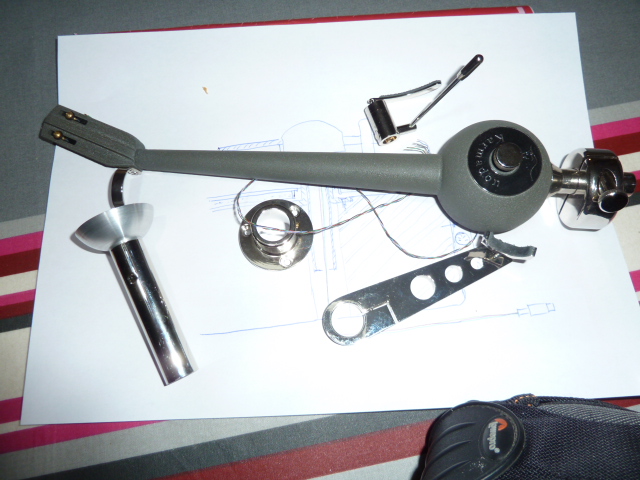

Et le nouveau bras reçu aujourd'hui.






Pascal
Dernière édition: 10 Déc 2019 19:07 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 10 Déc 2019 21:21 #39

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Du sur mesure !!!

Tu veux mettre une mini din, puis des RCA femelle, puis un câble RCA? pour moi je limiterai pour avoir le moins de connecteur possible. Ou j'ai mal compris(?)
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 10 Déc 2019 21:38 #40

  • vendin
  • Portrait de vendin
  • Hors Ligne
  • Passionné
  • Messages : 204
  • Remerciements reçus 1
  • Points : 215
  • Karma: 0
VPI fait ça, celle déjà faite comme, page précédente, marche super bien. En fait je ferai comme voudra celui pour qui elle va être faite.
Pascal
Dernière édition: 10 Déc 2019 21:41 par vendin.
L'administrateur a désactivé l'accès en écriture pour le public.

Bras Karmadon. 10 Déc 2019 21:56 #41

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
vendin écrit:
En fait je ferai comme voudra celui pour qui elle va être faite.


Oui, c'est normal, c'est son choix :ok:
L'administrateur a désactivé l'accès en écriture pour le public.
