SUJET : Garrard TPA-10 Tonearm

Garrard TPA-10 Tonearm 14 Mar 2018 13:28 #1

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Il vient juste d'arriver ... :banana:
C'est pour moi le bras le plus désirable qui soit ...

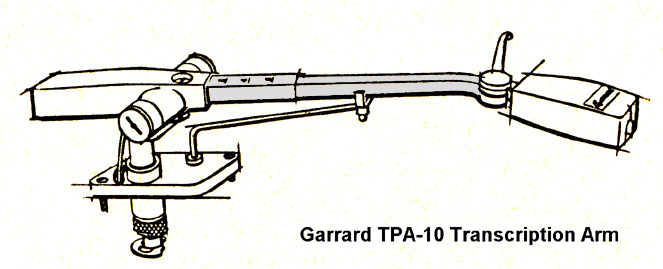

Le Garrard TPA 10 est un bras dont la longueur effective est réglable de 9' à 12', et donc, bien sur, son offset est aussi réglable.
Il est sorti en 1957 et fut un parfait compagnon de la 301.
Pour info, le TPA 12 est un bras 9' fixe (chercher l'erreur !).

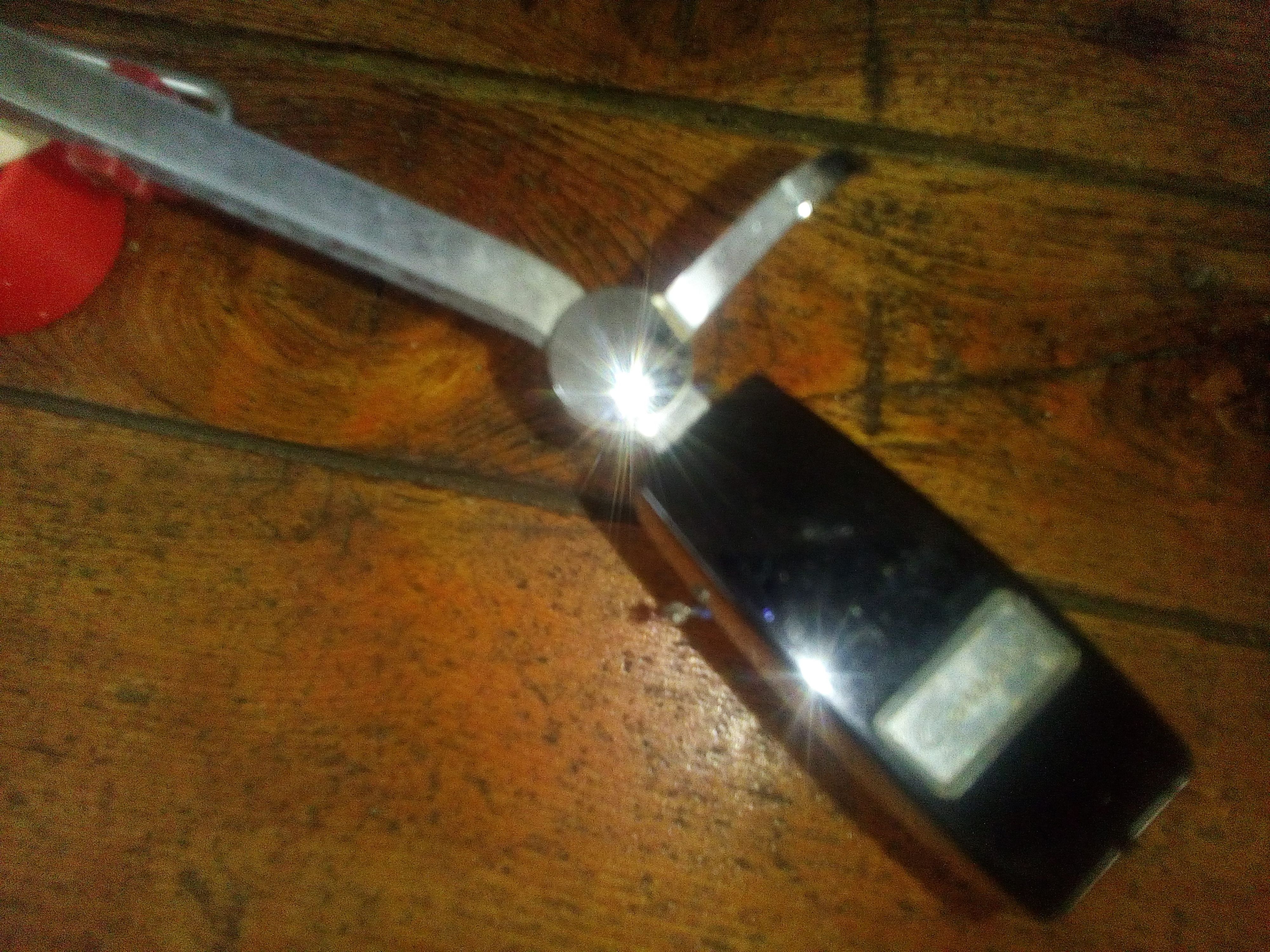

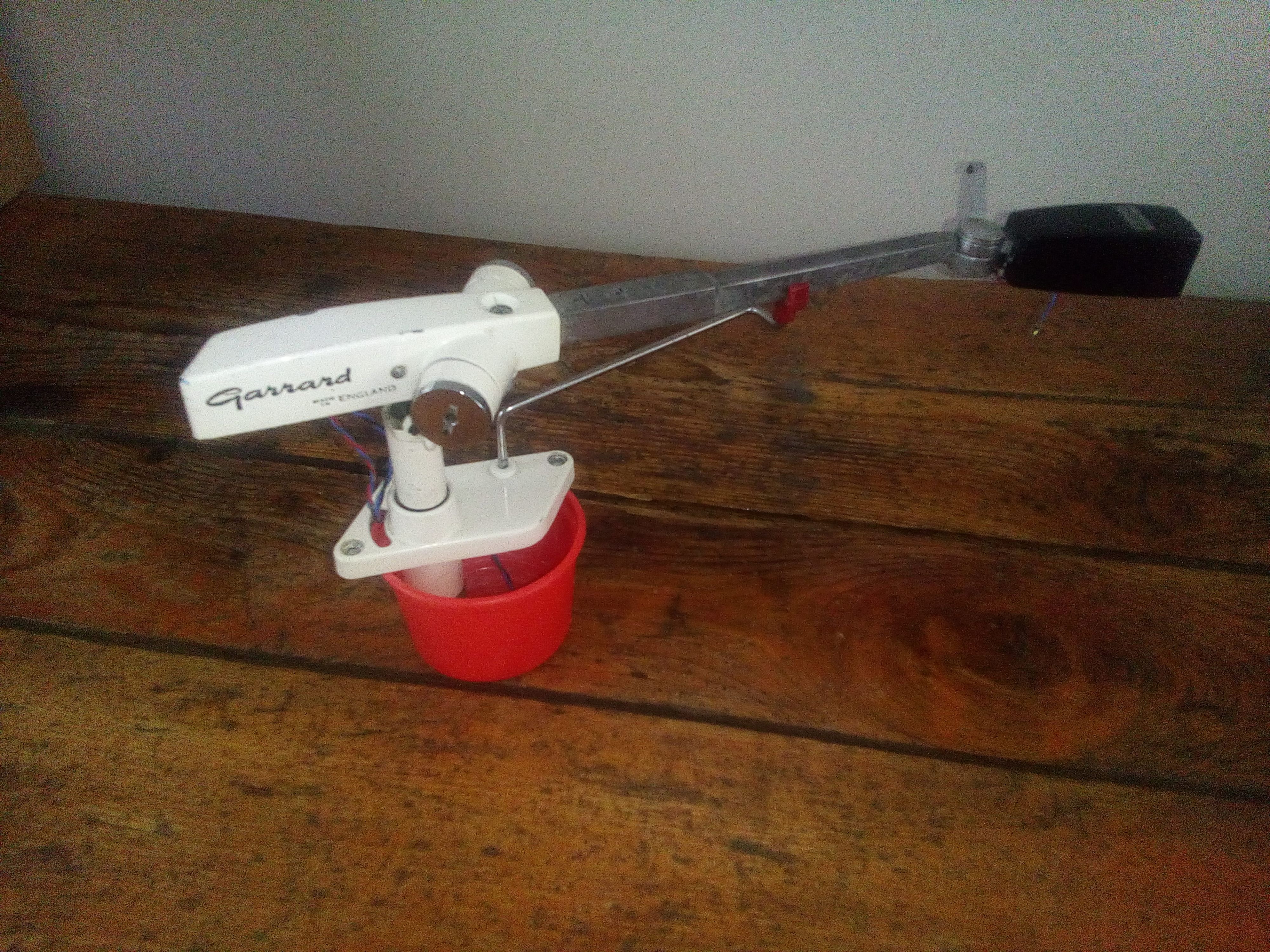

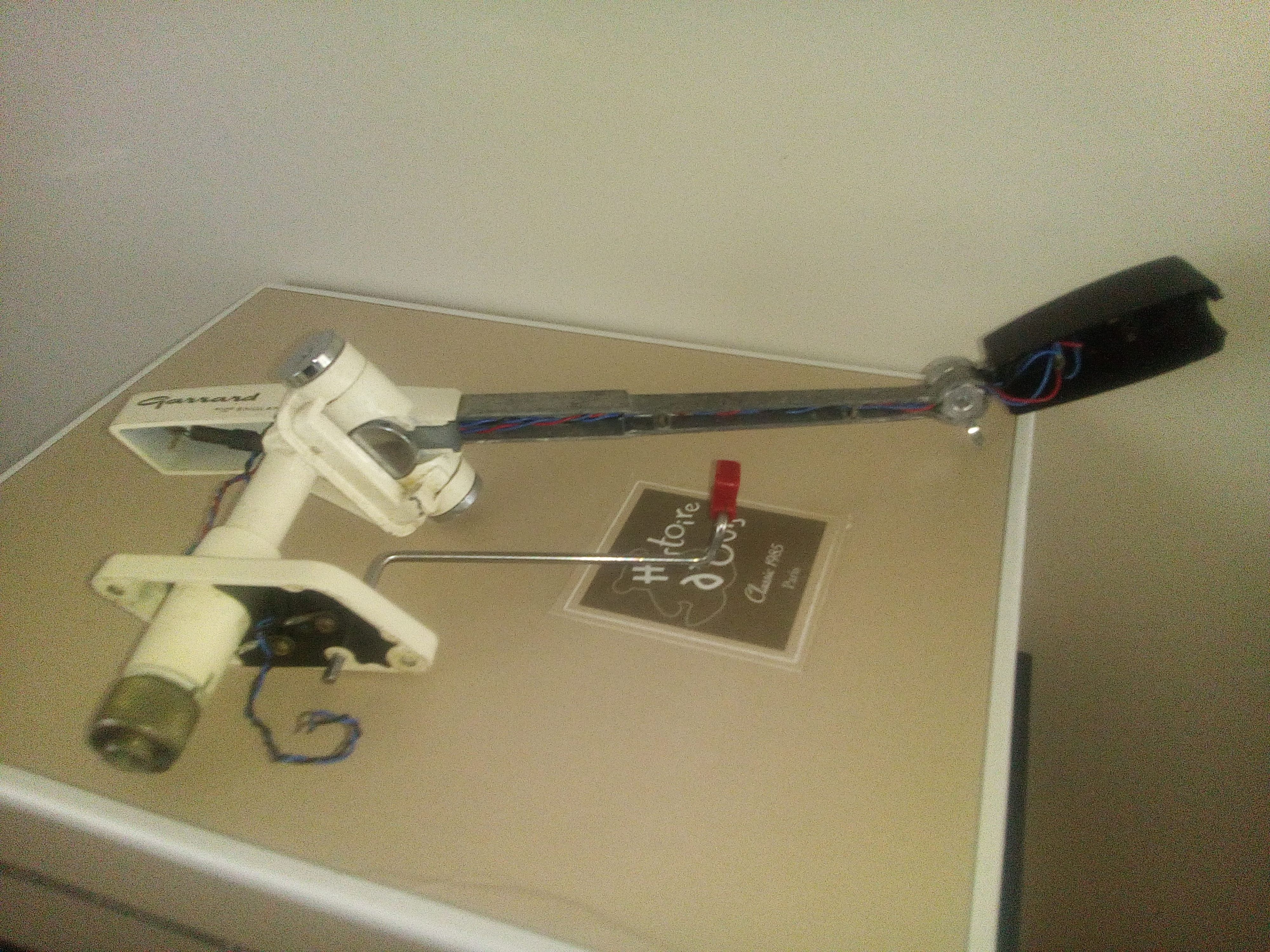

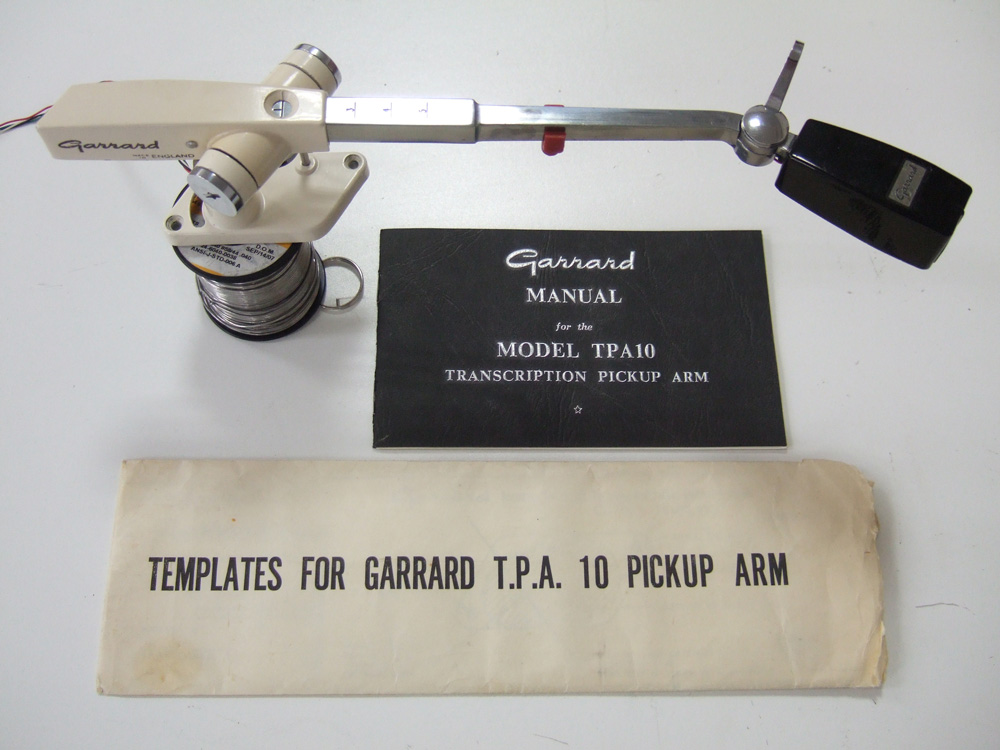

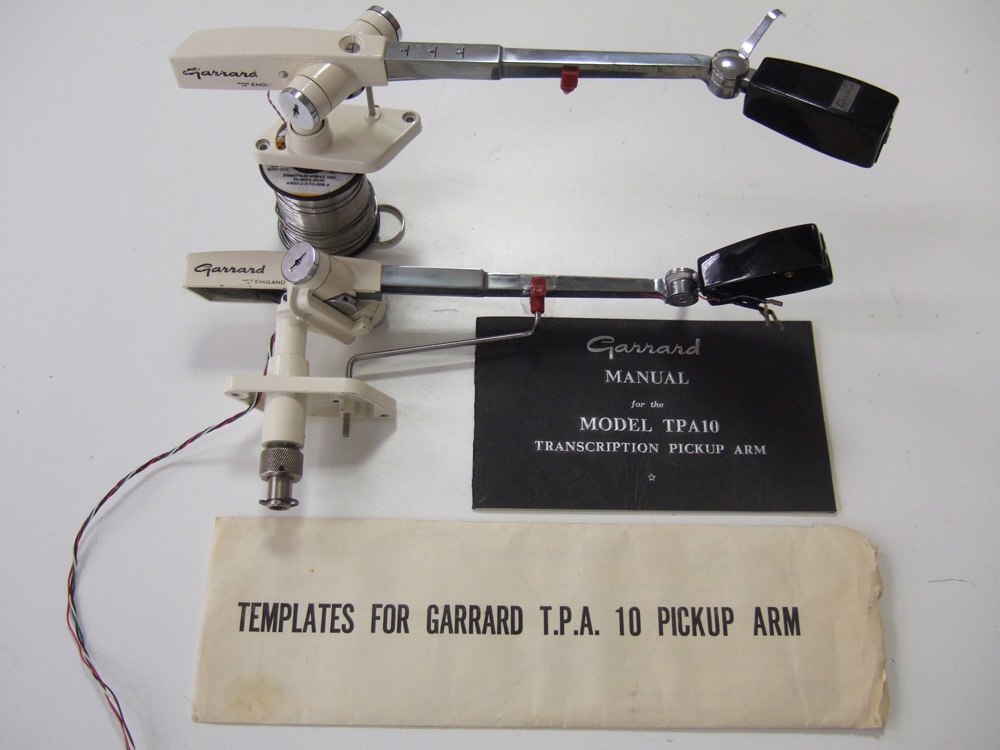

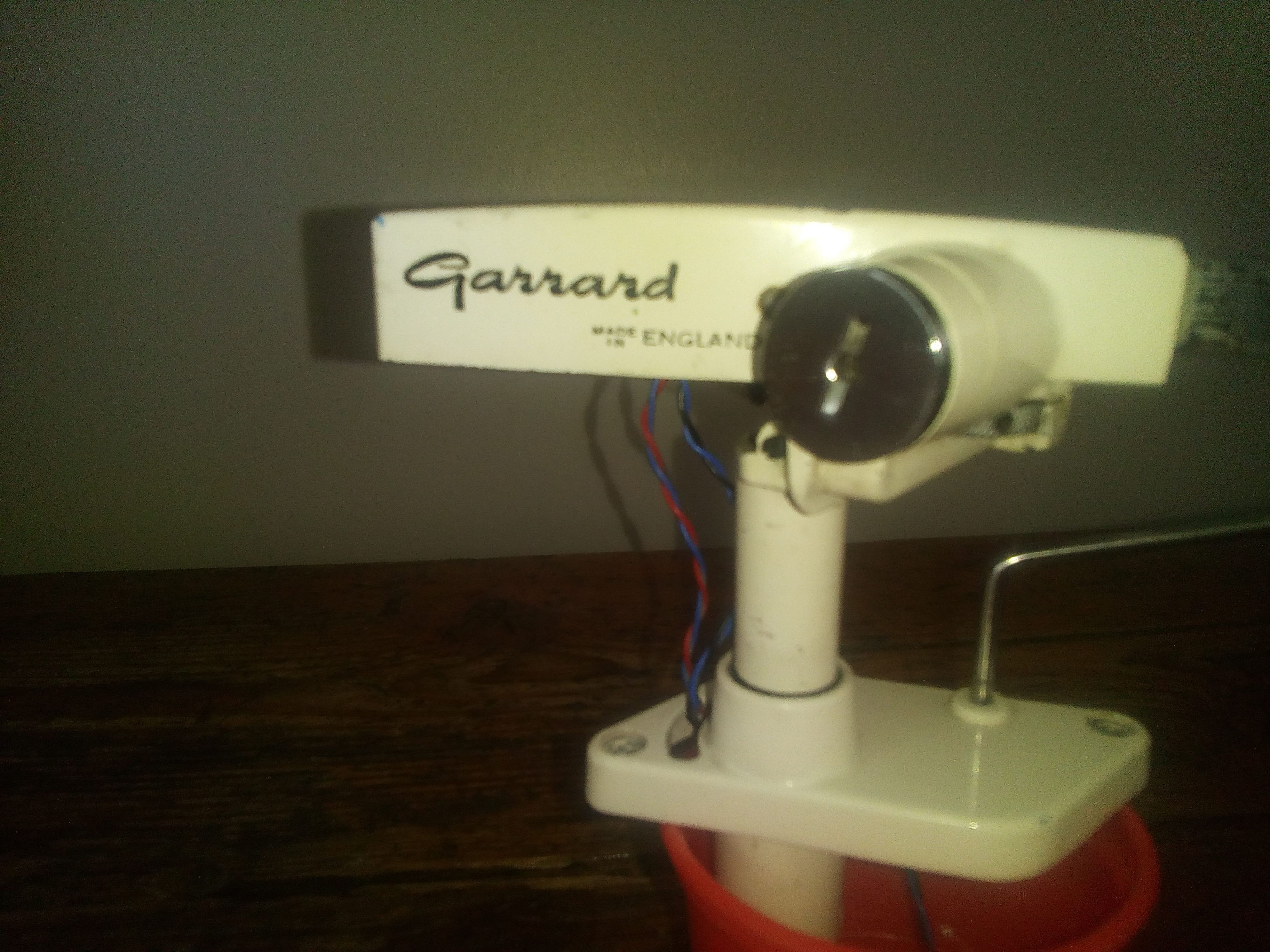

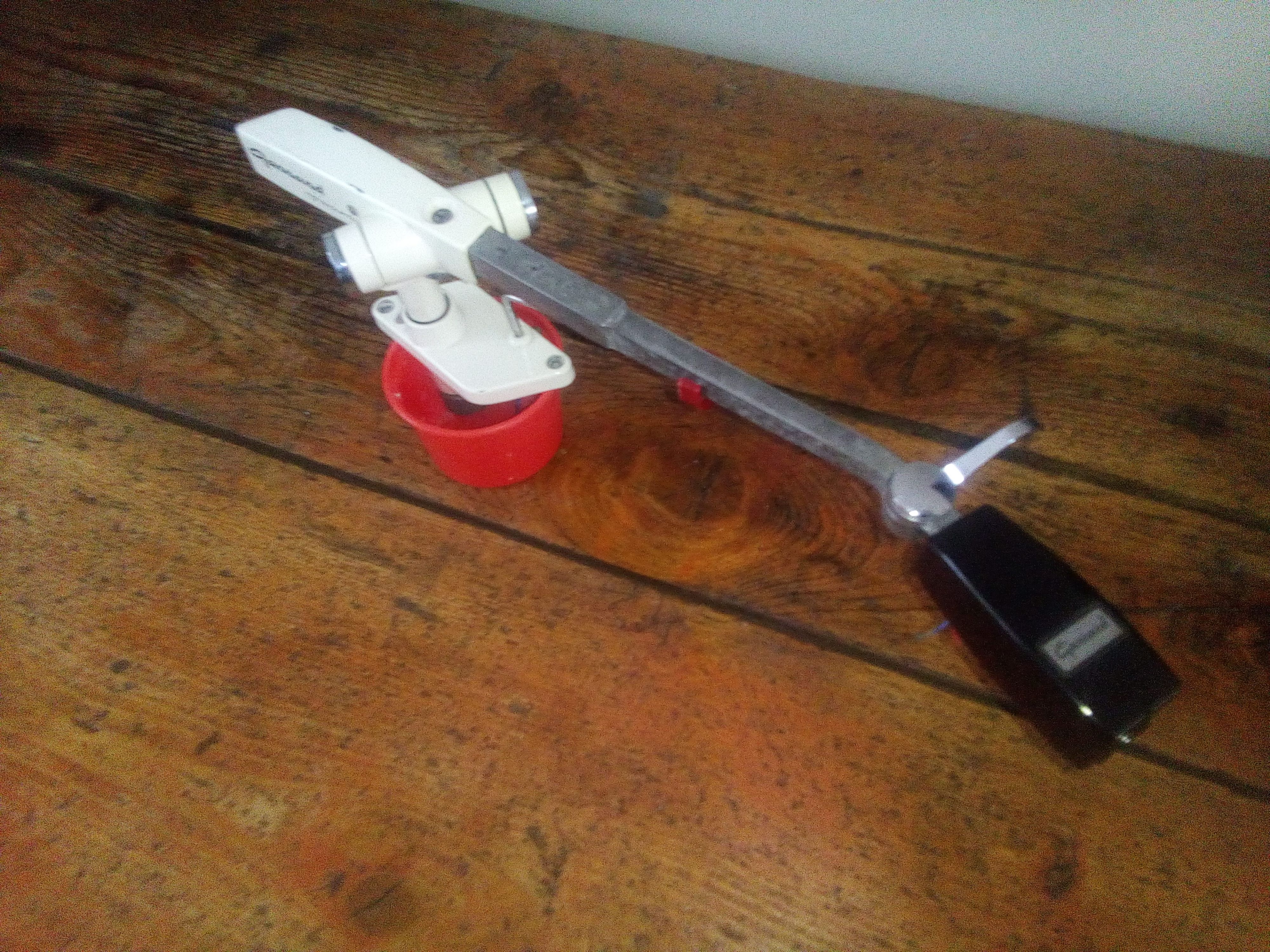

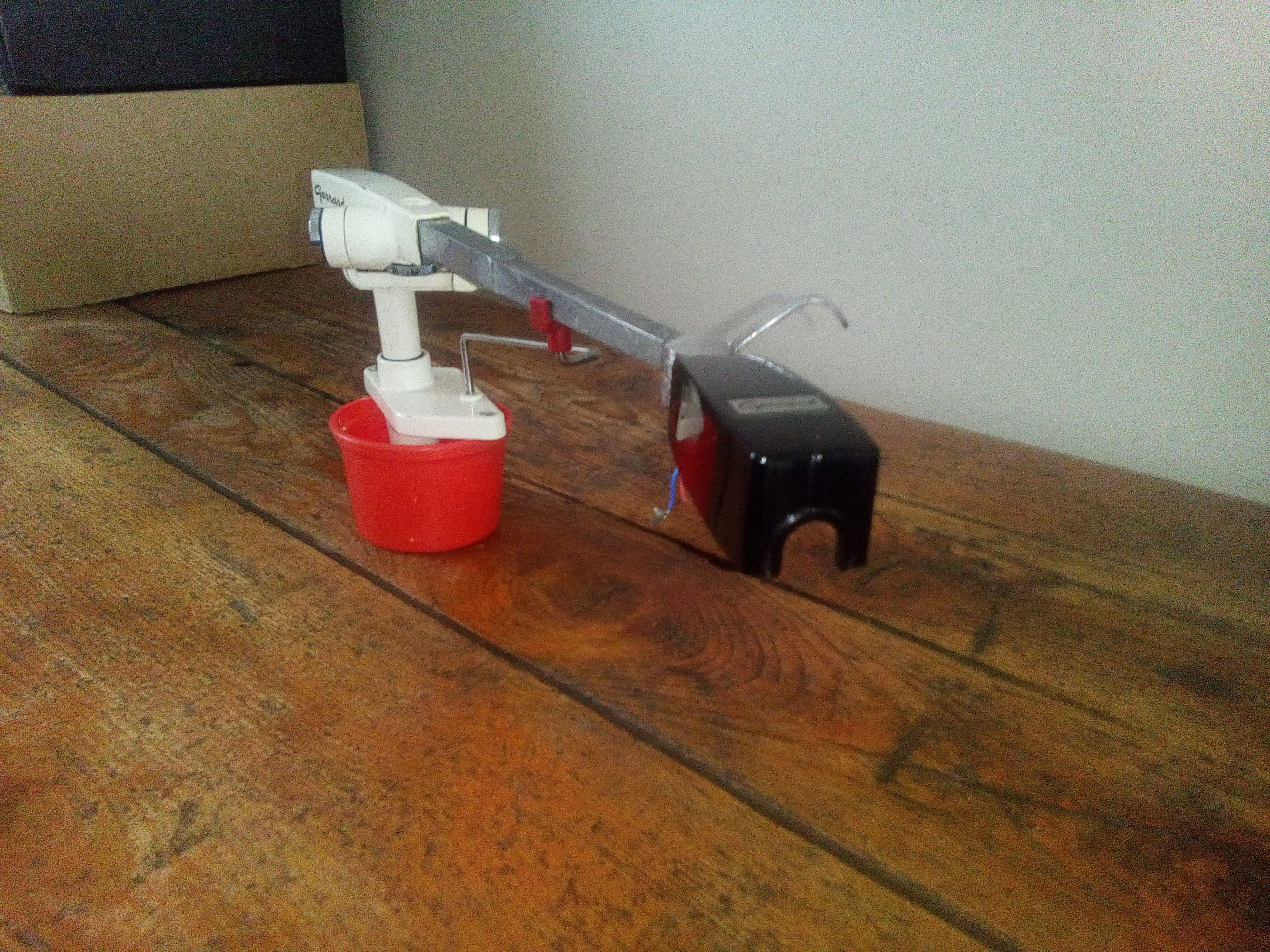

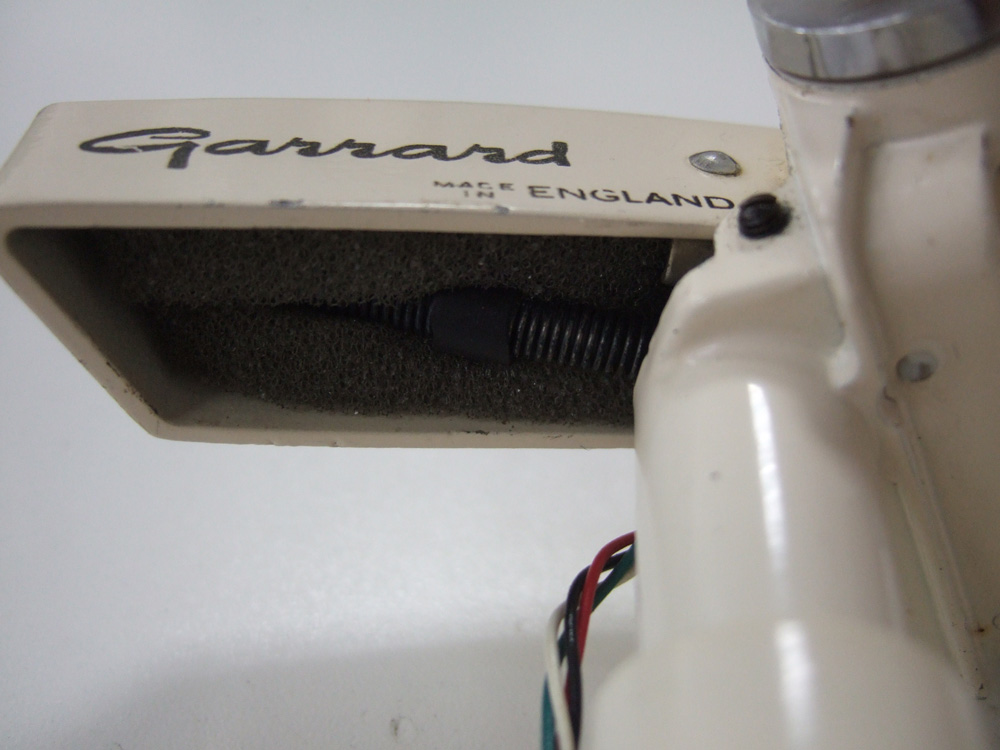

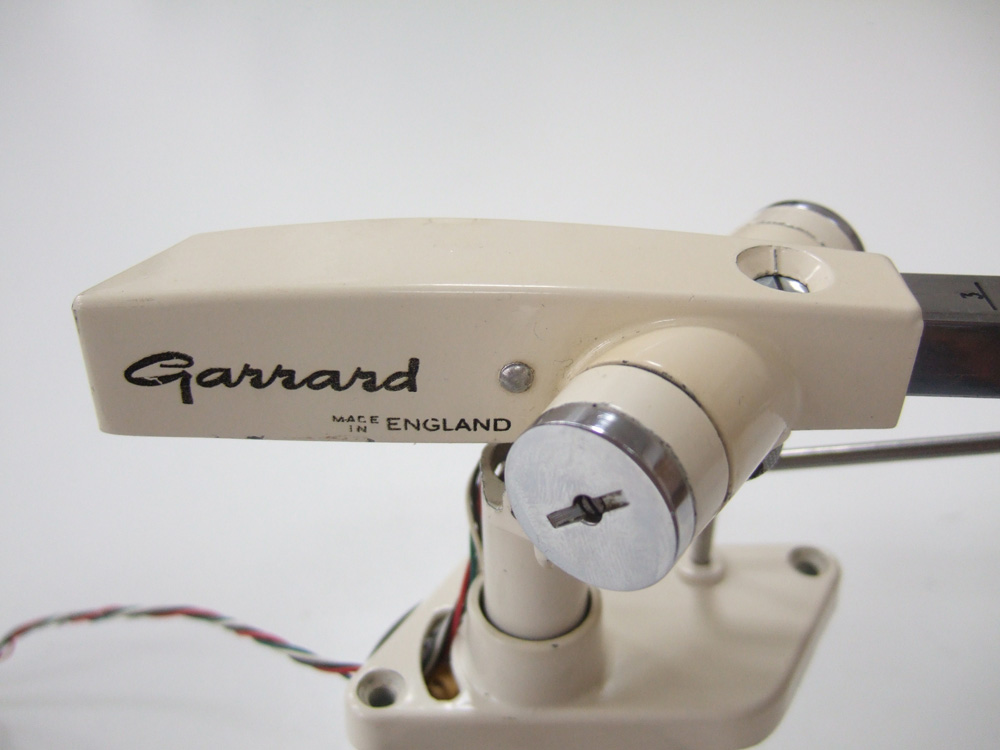

Quelques photos








Dernière édition: 15 Mar 2018 09:43 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 17:03 #2

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Pub d'époque:

The TPA 10 was a more sophisticated arm, although it too was of the rather heavy type. This most certainly had to do with Garrard's own GMC cartridge and probably also with the heavier Decca and Tannoy cartridges which were in use in Geat Britain at the time. The TPA-10 could be changed in length and the offset angle could be adjusted accordingly. This in order to achieve the least lateral tracking error. Unscrewing and tightening the large bolt made this possible. This adjustment was necessary if the (effective) length of the arm was changed. Only of course if the turntable base did permit the positioning of the arm's pivot somewhat further away from the spindle. This arm was specifically designed for the Garrard 301 turntable.

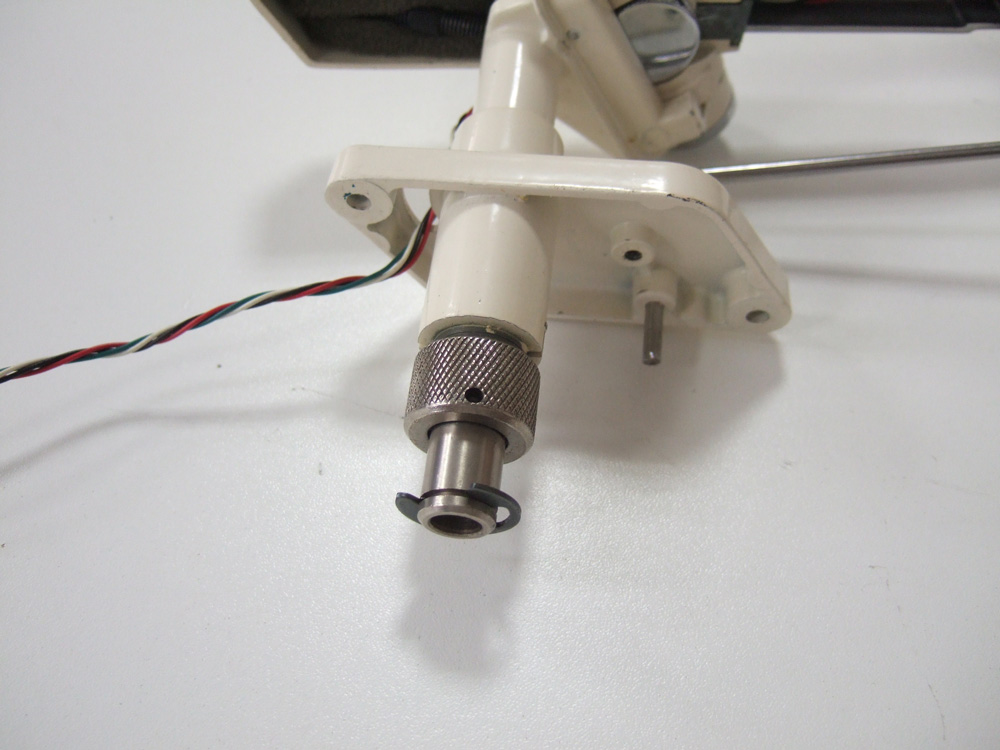

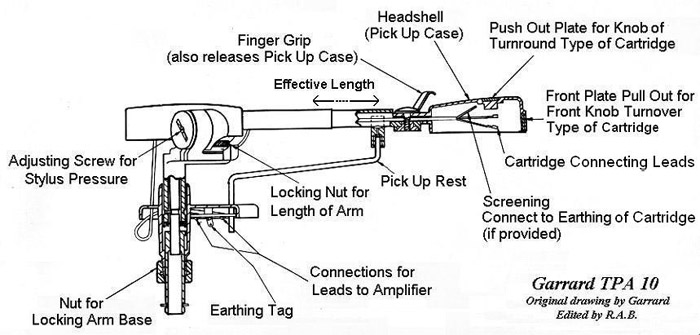

Note: Stylus pressure was adjusted by turning a small wheel (screw) positioned on the inside of the arm base, rather than by turning a wheel as in the case of the simpler TPA-12. When the Garrard 401 motor unit was introduced in 1964, six years into the stereo era, then other arms, like SME and Ortofon, were used.





Selon moi, ce n'est pas un vrai 12' (c'est TN qui va être content).
Il est donné pour 12' partout, même sur la page de Loricraft (qui détient aujourd'hui la marque).

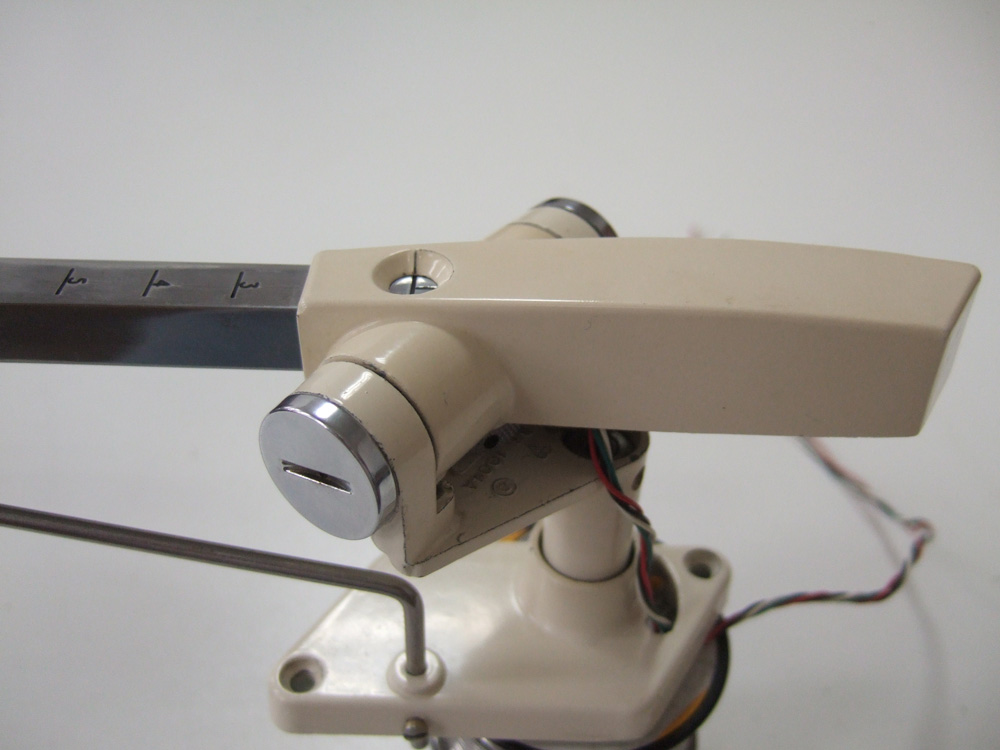

Si je suis les repères, au dernier, je pense être entre 10' et 11'.
Il est tout à fait possible d'aller au delà du dernier repère, mais il faut que je teste pour voir si le réglage du contrepoids sera suffisant.
Si oui, il sera entre 11' et 12'.

Tout ceci est à vérifier avec une cellule montée et avec un angle correspondant à la longueur.

@ suivre ... ;)
Dernière édition: 15 Mar 2018 00:37 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 19:26 #3

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
'tain j'en cherche un depuis quelque moi, mis des alertes sur Ebay....pas vu passer
Tu me le revend.... ;-)
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 19:43 #4

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Même pas en rêve ... :)

Tu veux pas un TPA 12 ?
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 19:54 #5

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Non plutôt un 10.
T'as un 12 à vendre ?
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 20:11 #6

  • JAC46
  • Portrait de JAC46
  • Hors Ligne
  • Fou des platines
  • Messages : 724
  • Remerciements reçus 11
  • Points : 704
  • Karma: 0
il faut bien avouer que l'idée est géniale et la réalisation de principe exécutée jusqu'au moindre détail !

va trouver autant de templates et réglets avec nos bras modernes !!! je constate ça depuis un grand nombre d'années ; se passer d'un mec
comme vincent quand tu as dépensé une blinde dans un matos hyper sophistiqué devient impossible pour le non-passionné ... un bon créneau ?

dommage qu'avec la technologie moderne ce principe soit difficilement applicable ...
si tout était simple , ce serait moins complexe mais ce qui est imaginaire est toujours réel
ne parlons pas des premiers !
(synthèse métaphorique de visions mathématiques)
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 21:14 #7

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
papamano écrit:
Non plutôt un 10.
T'as un 12 à vendre ?

Nan (je garde), mais je sais où il y en a presque un ... Ça dépends de ce que tu voulais en faire.
Ne me dis pas que c'est pour la 301 ?
Je regarde mon historique et te MP au cas où ... Tu as gardé au moins un PC Garrard (failli t'en acheter un sur la baie ... :D ) ?

PS, j'ai un DIY en route sur ce principe ... Mais vu que je m'éparpille un max ... pas près de voir le jour (à moins d'un coup de speed).
Dernière édition: 14 Mar 2018 21:17 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 22:21 #8

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
si si sur la 301 en deuxieme bras , oui j'ai encore des portes cellules
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 14 Mar 2018 22:44 #9

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Plus en ligne celui que j'avais vu.
Quand je vois un TPA10/12 je te dis ... :)
Mais bon, j'ai bien galéré pour toucher le mien ... ça date pas d'hier mes tentatives ... :cry:
Dernière édition: 14 Mar 2018 22:45 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: papamano

Garrard TPA-10 Tonearm 15 Mar 2018 10:09 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6487
  • Remerciements reçus 183
  • Points : 77496
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Oulala, c'est coco tout ça....
Complètement inconnu de ma petite tête, je ne savais qu'il y avait des bras "réglables en longueur" et encore moi que Gérrard en avait fait!

Bravo pour la trouvaille.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 15 Mar 2018 10:38 #11

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
... [slurp] ... c'est parce que tu ne lis pas ce que j'écris ... :-)))

- ça fait des années et des années que je cherche à m'en procurer un (mais les prix sont souvent exagérés).
- j'en ai parlé des dizaines de fois de ce bras ... ;:)
- on le voit souvent à côté des 301 sur les photos d'époque ... !

Ca reste un bras lourd, mais c'est parfait pour du 78t, une VRII ou une M3D/Stanton 500, par exemple.
Après faut tester avec d'autres cellules, il y a parfois des surprises dans ce domaine.

Ce bras est vraiment versatile, tu peux le placer n'importe où sur un socle ou sur n'importe quelle platine.

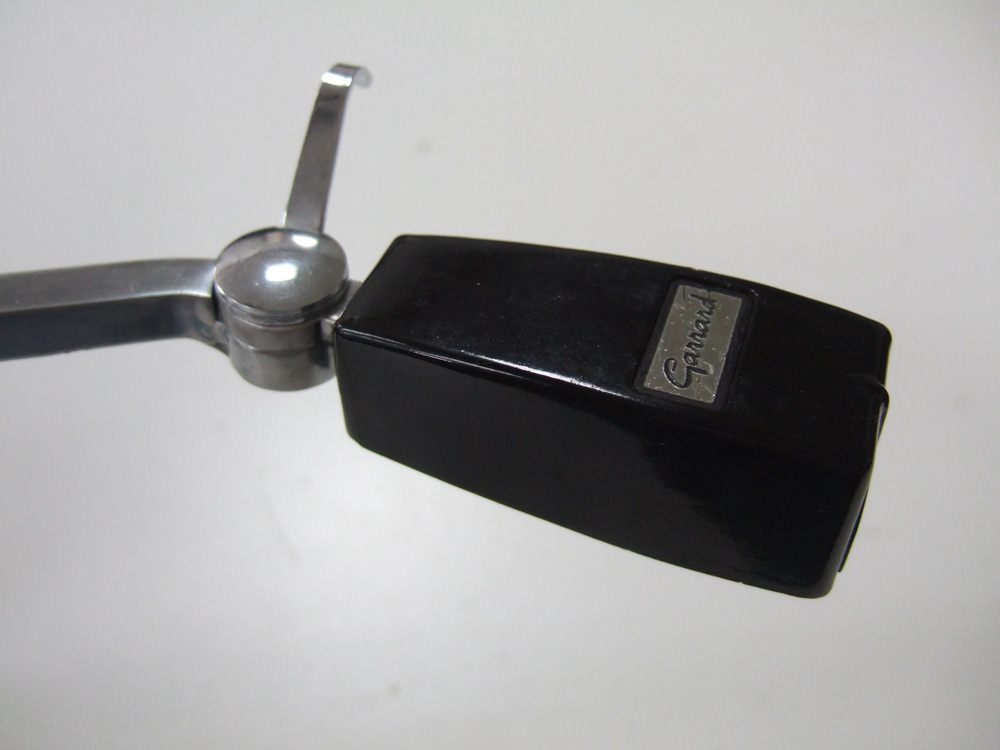

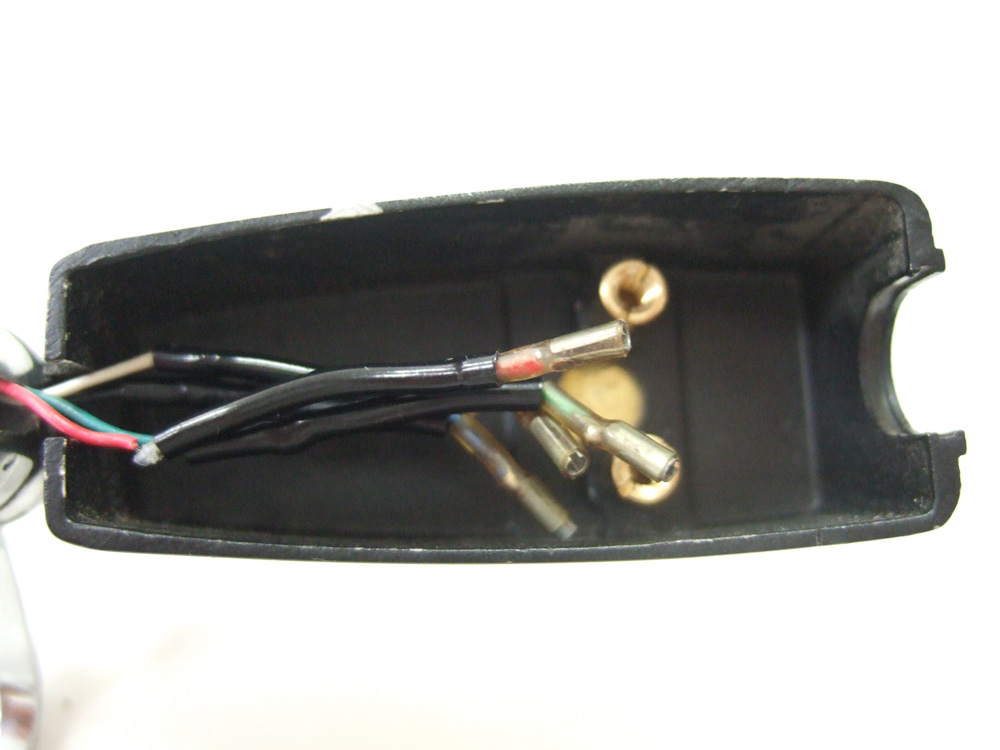

Le cache du PC se retire pour y placer une cellule "turn over", si besoin.

Comme je l'ai dis, j'ai commencé un Diy sur ce principe (parce que je désespérai d'en trouver un à prix abordable), avec un tube rétractable, et un offset variable, mais rien trouvé encore pour fabriquer des portes cellules (c'est un de mes nombreux projets en sommeil ... :mrgreen: ).

Celui que j'ai reçu est dans un état correct, il est complet, mais il va falloir bien le nettoyer.

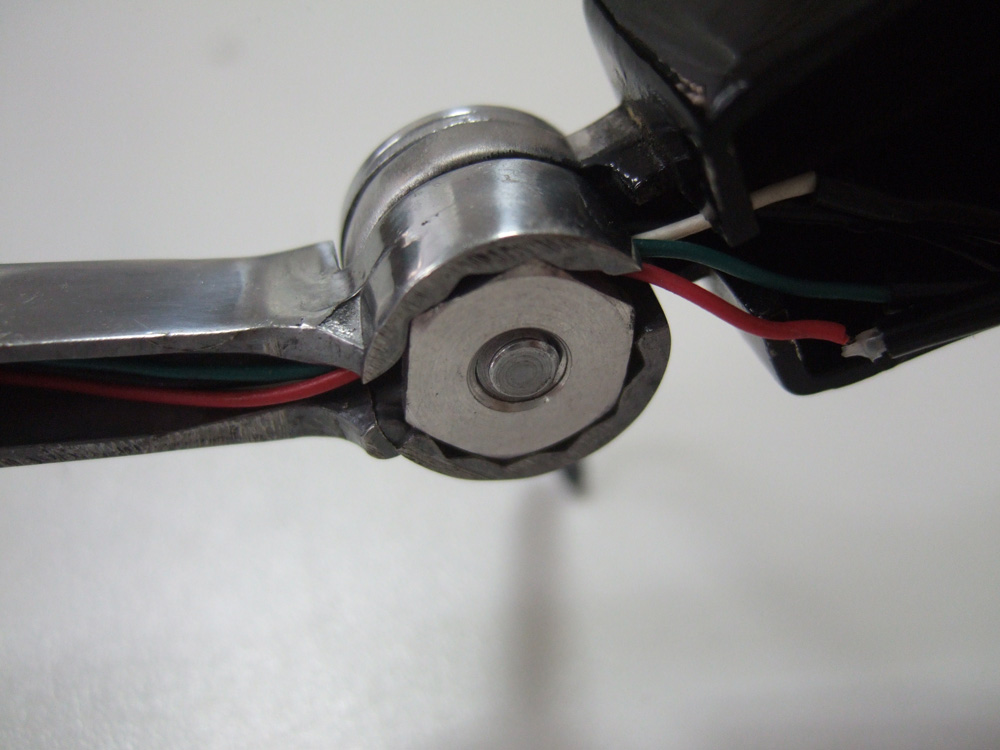

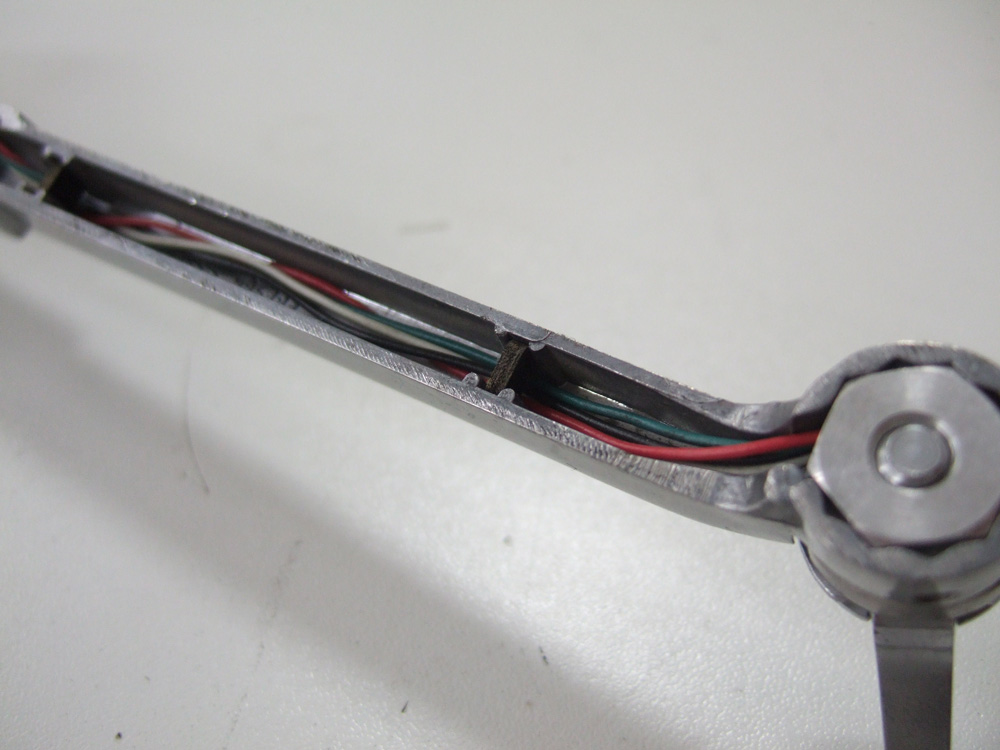

Hier, je l'ai démonté afin de comprendre le système de réglage de la force d'appui ... par certain d'avoir bien remonté le ressort interne, faut que je sorte la balance pour vérifier le truc ...

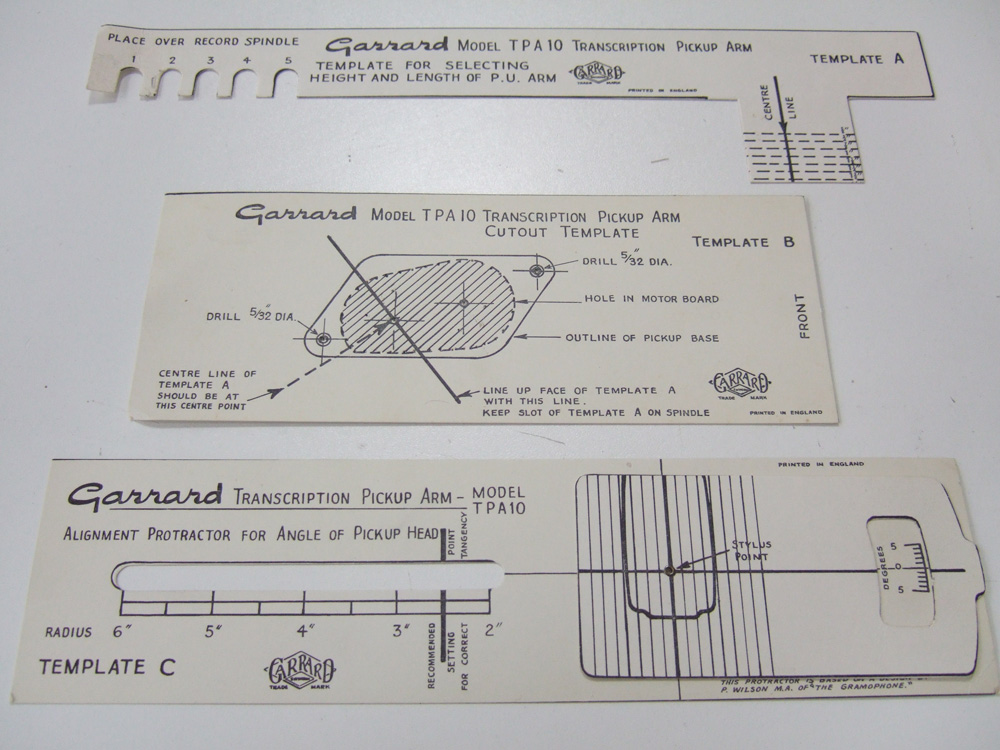

Par contre, je n'ai pas les templates, mais bon, pas trop grave, je vais me les refabriquer en passant par les outils de VE.
Dernière édition: 15 Mar 2018 10:44 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 15 Mar 2018 13:27 #12

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 17 Mar 2018 20:15 #13

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
j'adore ce bras , il a une gueule d'enfer

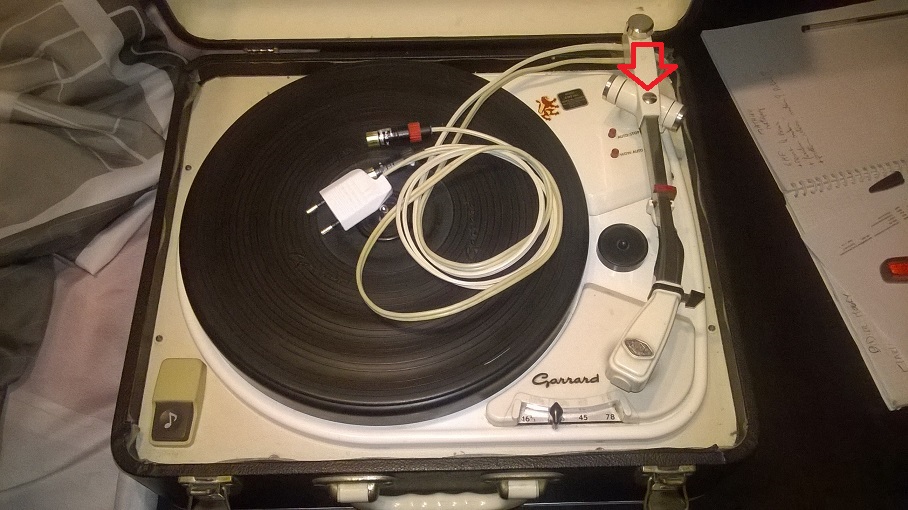

j'ai commencé à en chercher un quand j'ai restaurer une 4HF pour un pote , équipé du TPA12 , dans mes recherche j'etait tombé sur le 10 bien sur , même tronche mais plus grand

Dernière édition: 18 Mar 2018 17:59 par papamano.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 17 Mar 2018 20:29 #14

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Attention Sylvain, tu commences à aimer les mêmes choses que moi ... tu te Garrardises ... tu commences par une LAB ... et après ... :)

Oui .. Je sais tu as aussi une 301 ... ;:)
Dernière édition: 17 Mar 2018 20:31 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 11 Nov 2019 21:10 #15

  • Nico7120
  • Portrait de Nico7120
  • Hors Ligne
  • Petit nouveau
  • Messages : 18
  • Points : 21
  • Karma: 0
Bonjour,

Je viens d’acquérir ce bras de lecture et j’aimerais le regler correctement.
Le problème réside surtout dans le réglage d’angle du bras avec la tête de lecture.
Quelqu’un disposerait des templates originaux ou scannés?
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 11 Nov 2019 21:52 #16

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Salut, personellement, je ne les possède pas.
Mais avec un rapporteur, du carton et les outils de VE, ce n'est pas un problème.

www.vinylengine.com/tonearm_alignment_calculator_pro.php

Tu choisis la méthode de calcul que tu préfères (position des nul points), puis ...

Soit tu choisis ta distance d'installation et tu en déduis la longueur effective et l'offset.

Soit tu choisis ta longueur effective et tu en déduis l'offset et la distance d'installation.
Dernière édition: 11 Nov 2019 21:53 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 12 Nov 2019 06:16 #17

  • Nico7120
  • Portrait de Nico7120
  • Hors Ligne
  • Petit nouveau
  • Messages : 18
  • Points : 21
  • Karma: 0
Merci pour ta réponse rapide..
Par contre qu’est ce qu’un outil de VE?

Sur le lien reçu, il existe plusieures méthodes de calcul. La quelle dois-je sélectionner?
L'administrateur a désactivé l'accès en écriture pour le public.

Garrard TPA-10 Tonearm 12 Nov 2019 08:22 #18

  • Analog Addict
  • Portrait de Analog Addict
  • Hors Ligne
  • Double A
  • Messages : 2079
  • Remerciements reçus 122
  • Points : 2210
  • Karma: 2
  • Médaille en chocolat
Nico7120 écrit:
Par contre qu’est ce qu’un outil de VE?
VE = Vinyl Engine ;)

www.vinylengine.com/
L'administrateur a désactivé l'accès en écriture pour le public.
