SUJET : modif bras tangentiel

modif bras tangentiel 02 Juil 2020 16:48 #1

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
Bonjour à tous ;)
Sur les conseils avisés de l'ami "Vincent" et suite au sujet sur les bras tangentiels , j'ai modifié mon bras pour que le point d'équilibre soit au dessus du cylindre guide ; enfin, presque au dessus car j'allais pas tout refaire..
je n'ai pu malheureusement rien récupérer de la première version donc je suis repartis de zéro , support de bras , bras , porte cellule.
le support de bras est terminé ainsi que le porte cellule, photos à suivre quand la peinture sera sèche .... :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 02 Juil 2020 18:14 #2

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
Suite :

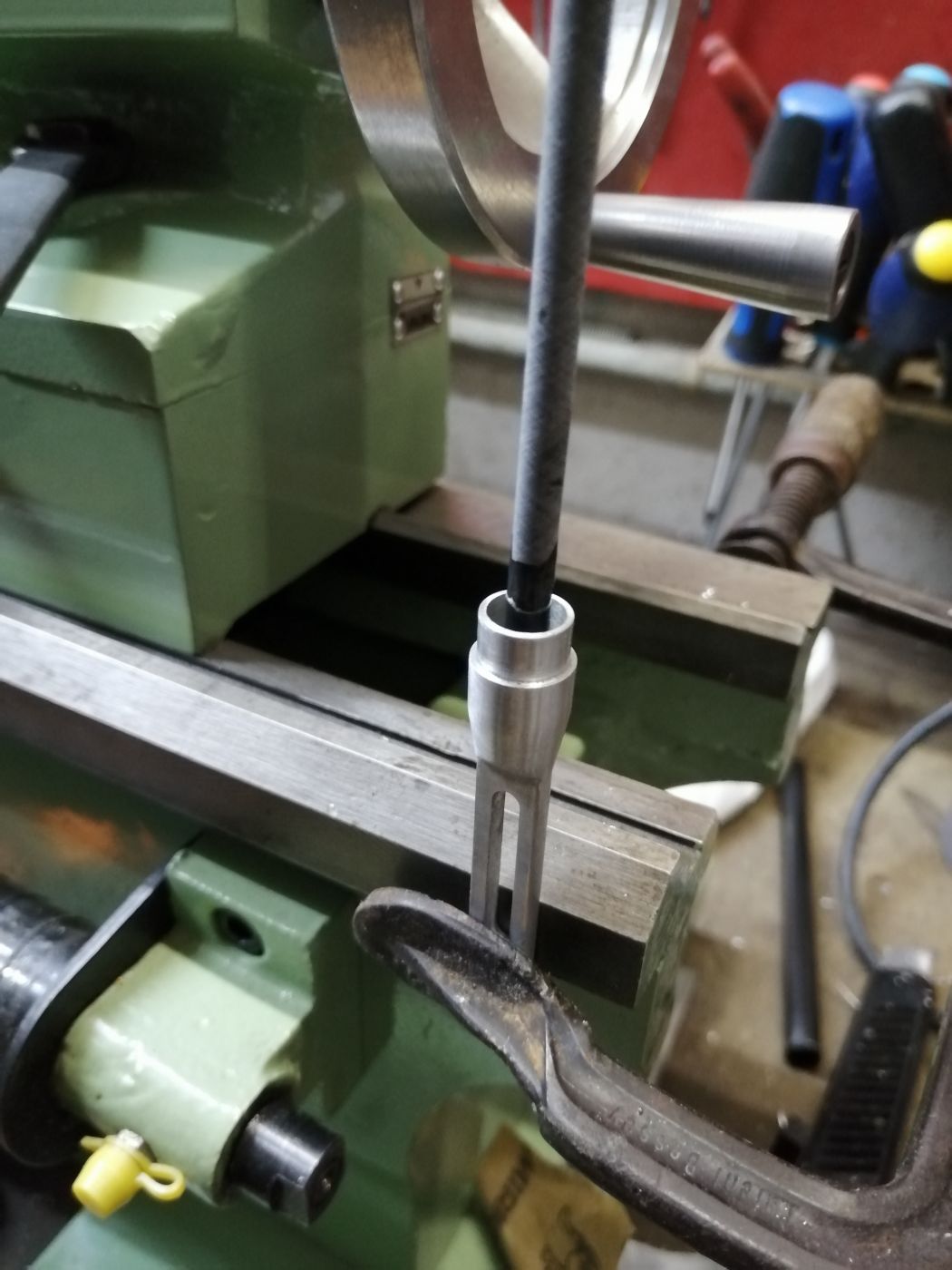

collage du tube carbone dans lequel vont passer les fils de cellule , sur le porte cellule usiné ce matin.

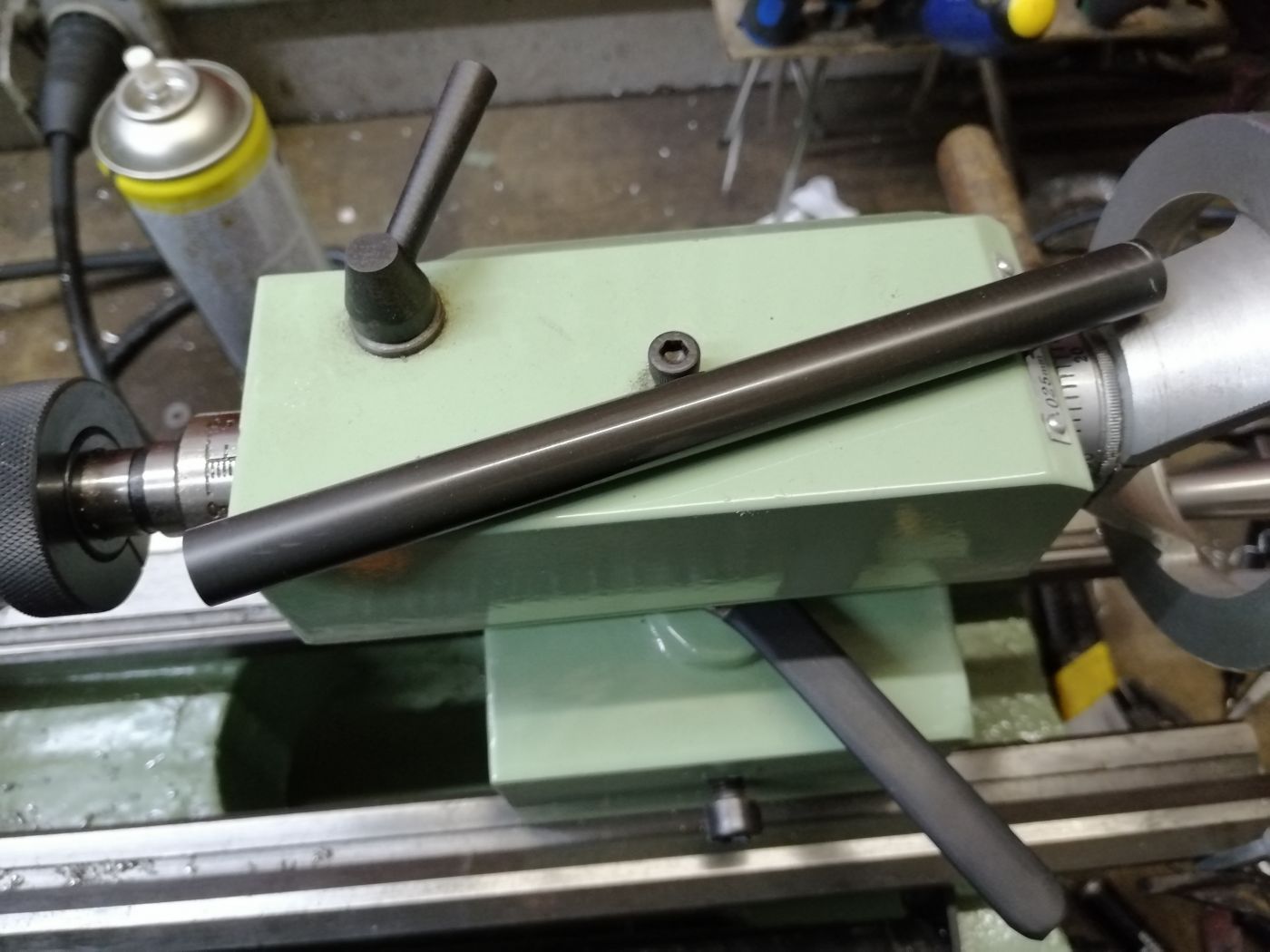

le tube carbone du bras , haut module , plus rigide et avec des parois plus fines il viendra ce coller sur le "pc" la , il est long mais au final le bras devrais faire +/- 7cm.

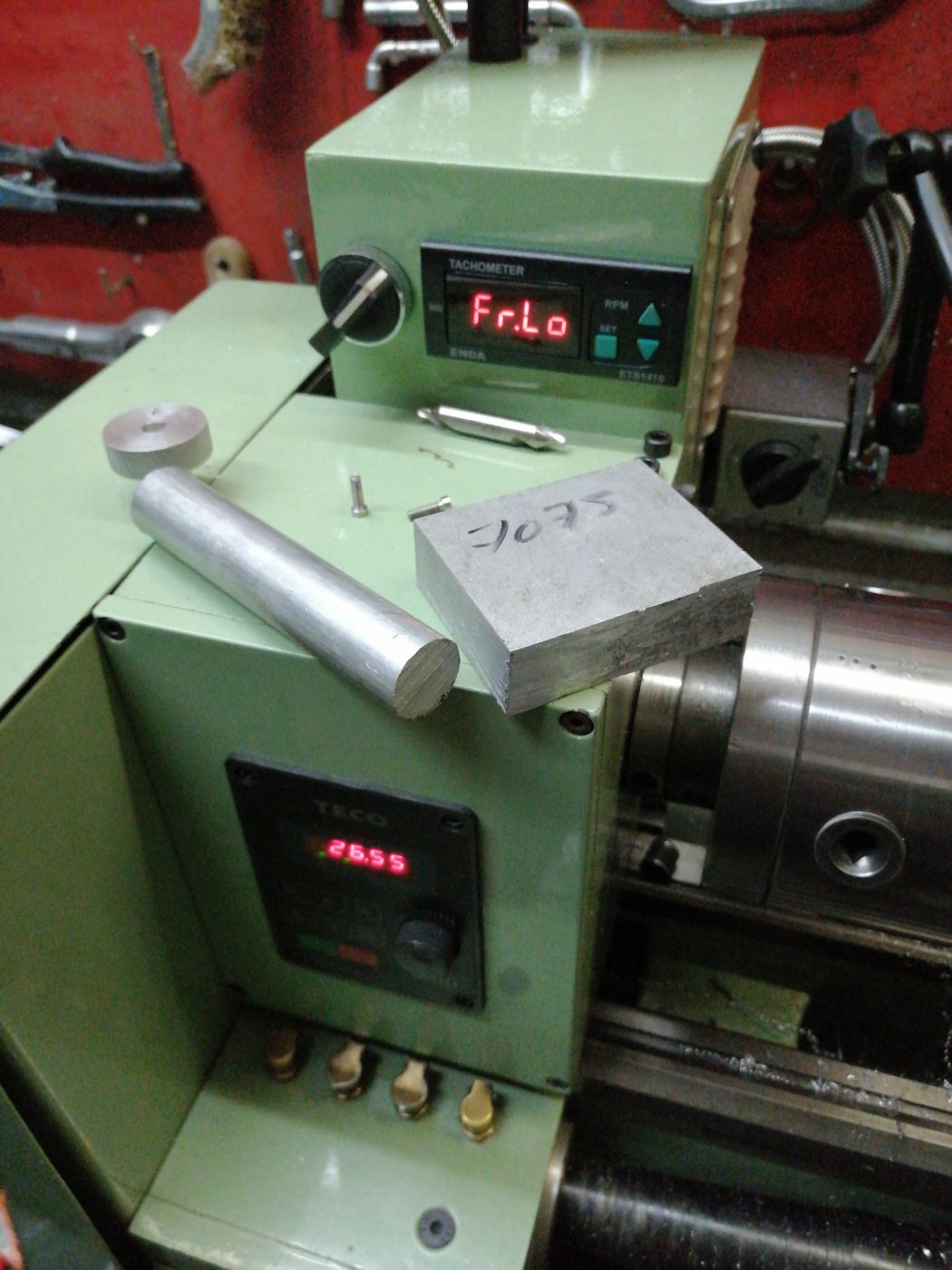

le brut pour le support de bras et la douille pneumatique

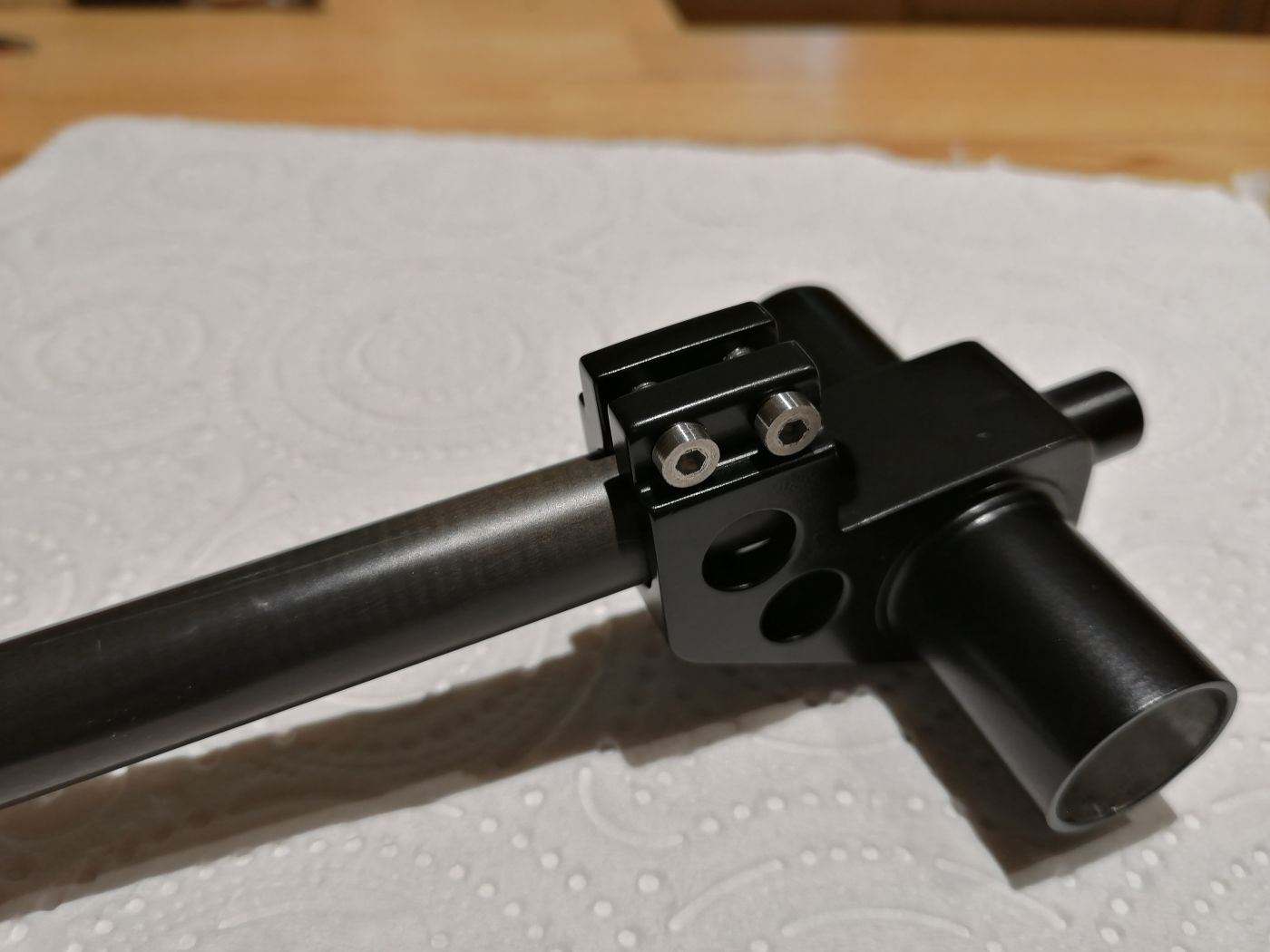

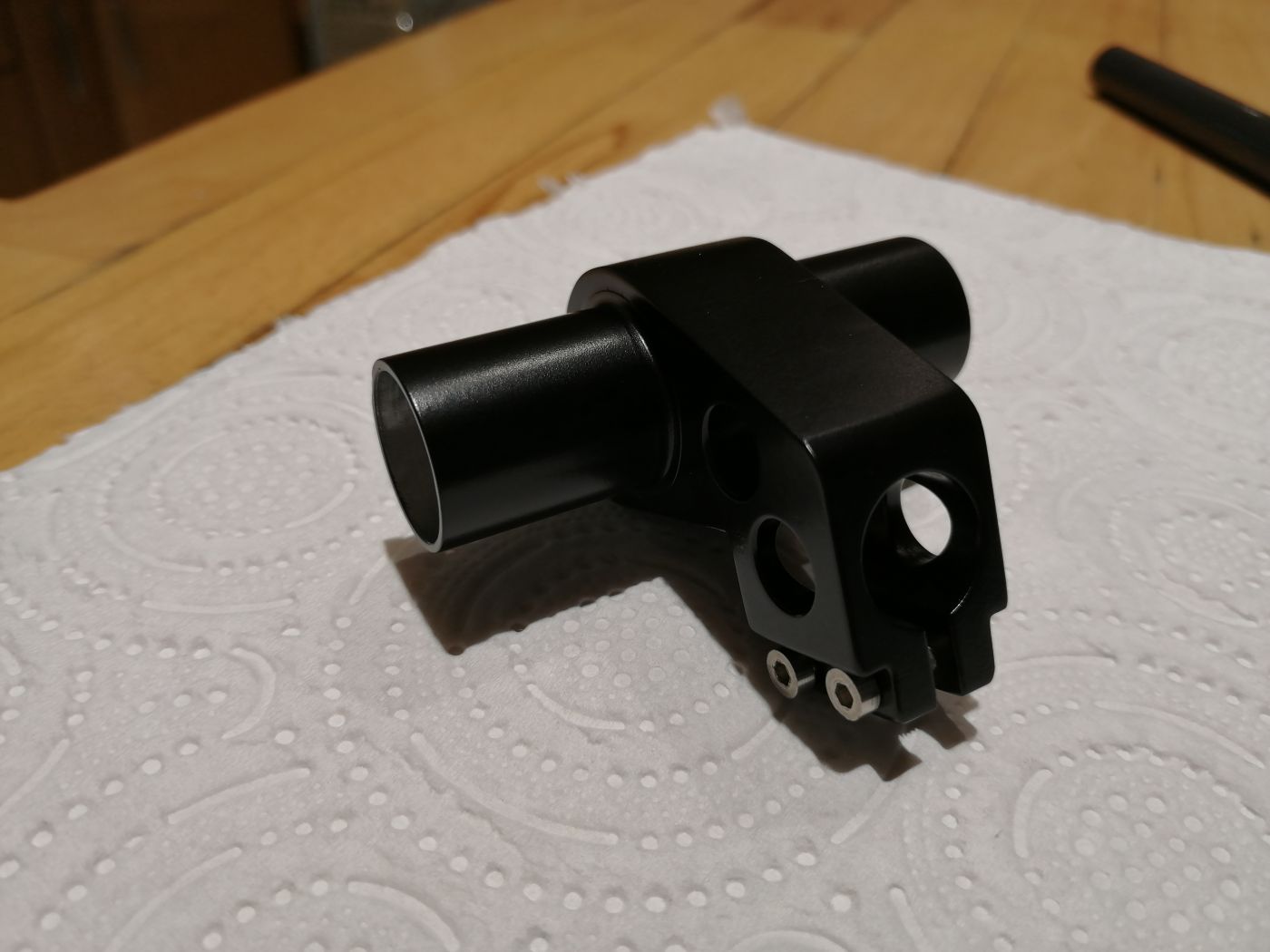

la pièce finie te peinte ; un jour de galère pour la faire sans fraiseuse ....à la lime et au tour , peinture satiné classique , j'avais une bombe de "cerakote" en stock destiné à ça mais je doit faire ça quand Madame est absente ( cuisson au four) sinon c'est un licenciement assuré.. :oops:





demain je vais essayer d'assembler le bras mais avant il faut que je réfléchisse à l'amortissement du tube , après , définir le système de contrepoids , revoir le lève bras et le support principal ( je vais essayer d'épurer un peut le truc)..
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 02 Juil 2020 21:20 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
très belle pièces, chapeau_bas...


(_-_)
Dernière édition: 02 Juil 2020 21:21 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 03 Juil 2020 18:32 #4

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
°o) °o) °o)
Dernière édition: 03 Juil 2020 18:33 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 03 Juil 2020 18:33 #5

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
Ce mec m'épate !!

°o) °o) °o)

Cela dit, pourquoi faire un porte cellule aussi fin...
La rigidité d'un porte cellule est primordiale et là, c'est un tantinet léger..
Mais ce n'est que mon avis et cela n'engage que moi.
Dernière édition: 03 Juil 2020 18:35 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 03 Juil 2020 19:04 #6

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Incroyable... °o)
Mais comment fait il? :;)
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 03 Juil 2020 19:52 #7

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
En fait le "pc" est d’après moi trop lourd... ?,?!/ pour la rigidité c'est du solide ( au4g) :cool:
demain je vais assembler le bras , j'ai beaucoup de petites pièces à faire , par contre pour amortir le bras ? j'avais pensé à de la mousse, style mousse de coussin bien tassée entre les deux tubes , ça a l'avantage d'être léger...
une autre idée ? :?
Dernière édition: 03 Juil 2020 19:52 par sourdingue.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 03 Juil 2020 20:03 #8

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
Pas besoin d'amortissement pour du carbone, il a un module de young ( résonnance propre ) qui l'amorti naturellement.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 03 Juil 2020 20:14 #9

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
vincent écrit:
Pas besoin d'amortissement pour du carbone, il a un module de young ( résonnance propre ) qui l'amorti naturellement.

Du taf en moins ! :mrgreen: adopté !! :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 04 Juil 2020 09:44 #10

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat

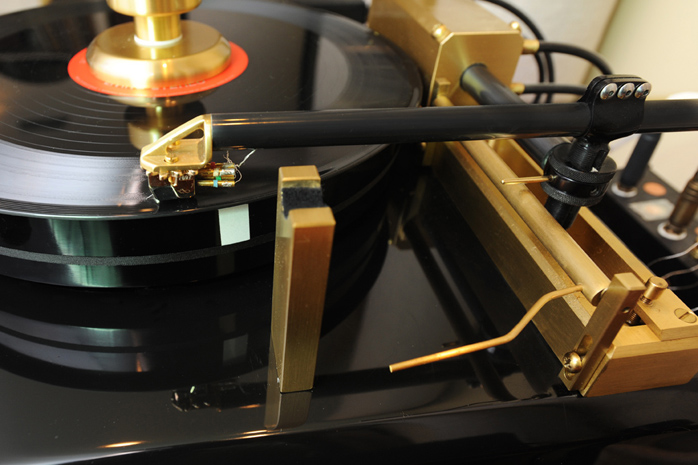

Pour le porte cellule inspire toi de celui de la Walker procenium. Ca c'est rigide au niveau vibratoire et ca te permet de mettre la cellule encore plus bas donc de la rapprocher au maxi du point de translation.



Et le poids n'est pas un ennemi, au contraire pour les cellules de basse compliance, c'est salutaire. Le réglage de la tangente de la cellule par rapport au centre se fait en déplaçant le tube, la cellule restant fixée par deux trous.
Dernière édition: 04 Juil 2020 09:47 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 04 Juil 2020 10:49 #11

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
:shock: c'est superbe , je voulais au départ faire ce style de PC ....
mais sans fraiseuse c'est quasi impossible et un truc pareil à la lime...j'y pense même pas.. U°)
la je suis dans la peinture et le vernis , j'ai épuré le support du tube diffuseur d'air et commencé à gamberger le support du contrepoids et du lève bras. ;)
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 06 Juil 2020 13:42 #12

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0

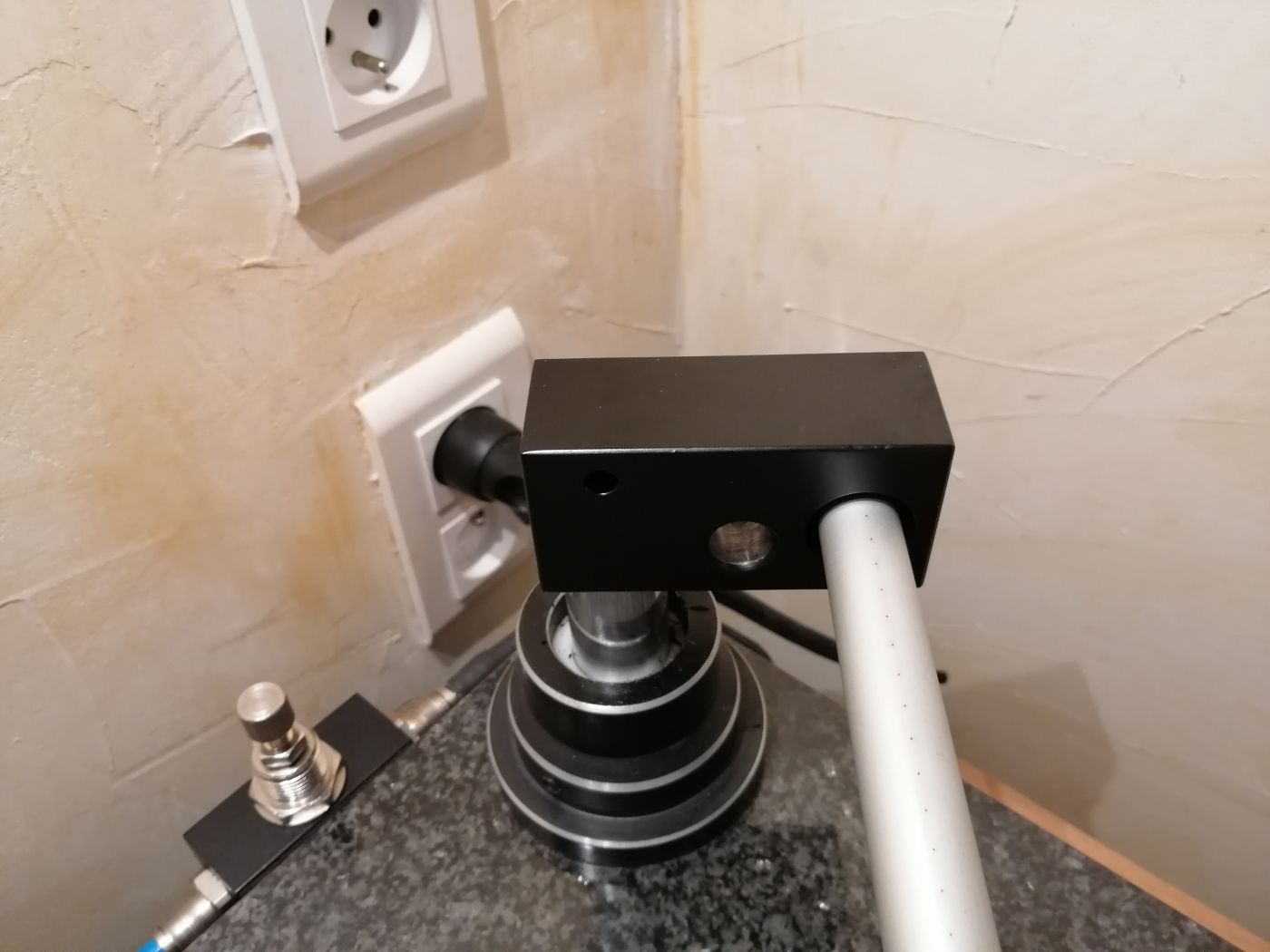

Suite , j'ai fini le support de bras, insertion d'un tube carbone à l’arrière qui va servir au lève bras et contrepoids , la tige et le contrepoids seront ajusté à la fin...



j'ai épuré le support de tube d'air , exit le guide fil disgracieux et le passage des fils par le dessus, les fils passerons dans un tube carbone à l’arrière du support et dans le bloc support.



le tube passe fil est fait ainsi que le bras coupé a longueur ( le vernis sèche) montage demain avec le câblage , puis adaptation de l'ancien lève bras si aucune modif est nécessaire.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 06 Juil 2020 18:29 #13

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0

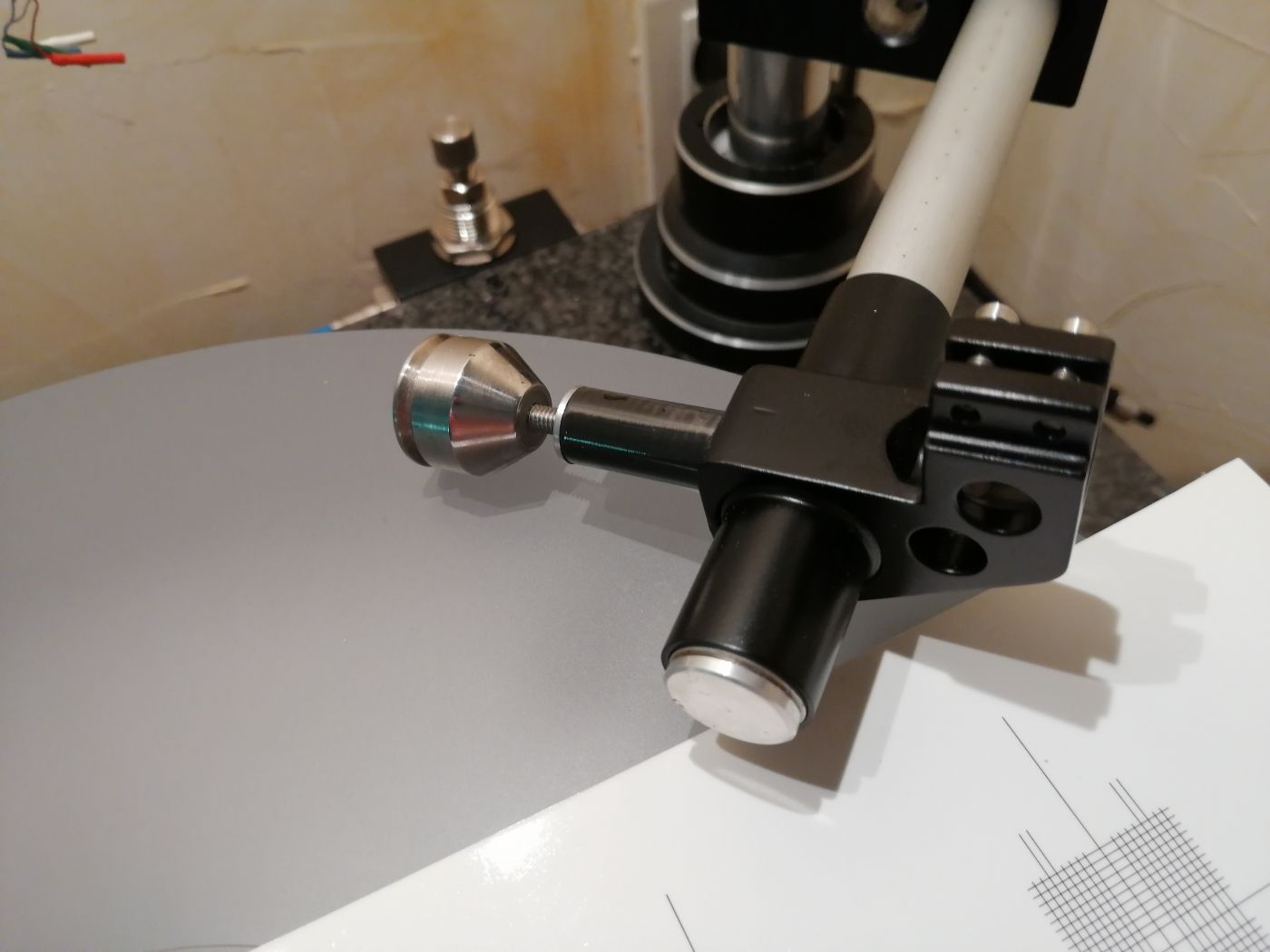

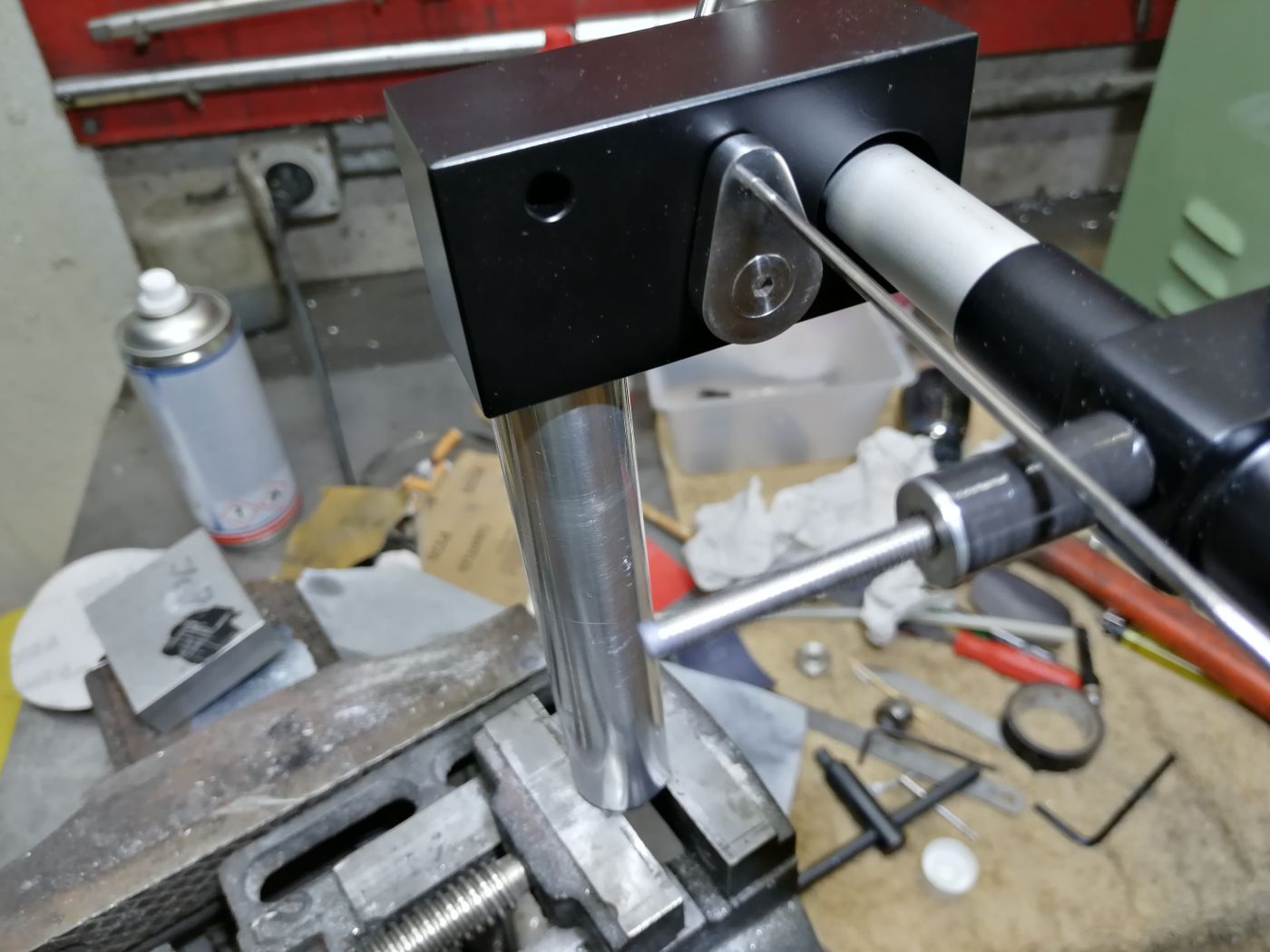

Bien sur....il a fallu refaire le système de relevage du bras... xx) des heures pour faire ce truc minuscule en inox.. U°)
le contrepoids aussi a modifier... *;:>; on arrête la pour ce soir ...

L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 06 Juil 2020 18:50 #14

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
Y'a un truc qui m'épate : comment arrives tu à usiner le tube extérieur pour avoir le minimum de cote pour le coussin d'air et surtout tu arrives à quel état de surface interne ?? °o)
Dernière édition: 06 Juil 2020 18:50 par vincent.
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 06 Juil 2020 19:30 #15

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
pour le tube extérieur :
j’alèse un brut par exemple de 25mm ext à 19.9mm si je doit avoir un fini à 20mm ext puis , je me suis fait un outil cylindrique sur lequel je peut fixer de l'abrasif et j'augment le diamètre pour arriver à la cote avec du grains de plus en plus fin ( à l'eau ) et je termine avec du polish pour être miroir..
après je réduit le diamètre extérieur pour avoir une paroi de 1mm .. et coupe mon tube à la longueur.
le truc c'est de prévoir une longueur supérieure de tube à la longueur que tu veux , comme ça tu serre dans le mandrin uniquement une longueur de tube épais..
si tu commence par mettre à la cote l'extérieur , tu va serrer un tube pas très épais et tu vas déformer le tube ..pas bon.. _-:
je fait très peut d'usinage, c'est pas mon taf..mais je me rend compte que je ne me suis jamais intéressé aux logiciels "gratuits" pour faire des plans et, ça m'aurais grandement facilité la vie avant d'entreprendre un truc car au final tu sais que tout "matche" ensemble et pas de surprises... ?,?!/
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 06 Juil 2020 19:39 #16

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
j'oubliais , quand j'ai fait la platine j'avais un tour je dirais niveau maternelle avec toute les pbms qui vont avec, j'ai galéré dur pour avoir des cotes pile poil , la : j'ai un truc qui pour des petites pièces est top on est au 100/éme pas de pbm pour lui , en plus il est équipé d'une "visu" ce qui facilite grandement la vie..
une "visu" c'est ça : www.machine-outil.com/t280/p1639-regle-visualisation-axom.html
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 06 Juil 2020 19:49 #17

  • vincent
  • Portrait de vincent
  • Hors Ligne
  • Dinosaure du galet
  • BiG ONE
  • Messages : 1453
  • Remerciements reçus 16
  • Points : 1548
  • Karma: 0
  • Médaille en chocolat
Ah Ouais.... °o)
Va falloir que je m'y mette un de ces jours.
J'ai toujours dans la tête de me faire un clone du Versa ou du S.York..
Et plus la tolérance est faible pour le coussin d'air, mieux ca marche. J'avais essayé de mouler un manchon en fibre/carbone mais il y a un phénomène de rétractation au séchage qui ne facilite pas les choses.
Ca va pour une clé d'aile pour les avions mais pour un bras... k;)
L'administrateur a désactivé l'accès en écriture pour le public.

modif bras tangentiel 06 Juil 2020 20:08 #18

  • sourdingue
  • Portrait de sourdingue
  • Hors Ligne
  • Membre actif
  • Messages : 108
  • Remerciements reçus 1
  • Points : 120
  • Karma: 0
p'tain arrête :mrgreen: fait ça :



et tu sait comment faire .. (_-_)
L'administrateur a désactivé l'accès en écriture pour le public.
