SUJET : Wharfedale Dovedale

Wharfedale Dovedale 14 Déc 2023 22:17 #1

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Ces enceintes sont une des premières versions des Dovedale... version 2 voies... un 30 cm et un médium aigu à cône. Accord Bass reflex. Le médium a son propre coffret, en feutre moulé.
Elles datent de 1968.
quasiment rien sur le net...seuls les modèles 3 et SP2, plus récents et certainement plus vendus ont des publications...

Je les ai récupérées en état disons "moyen". Elles ont besoin d'un sérieux toilettage...

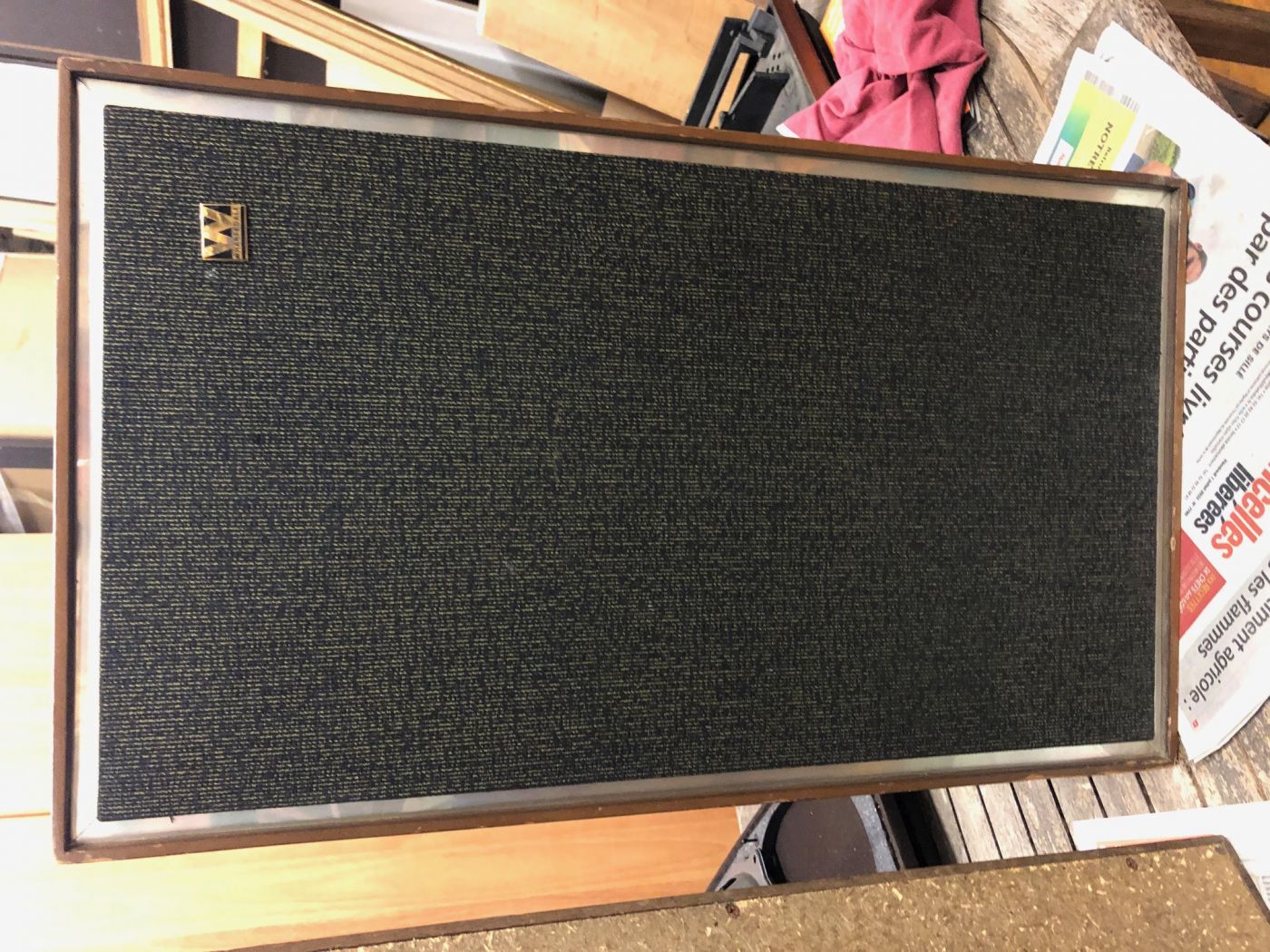

Voilà à quoi elles ressemblent

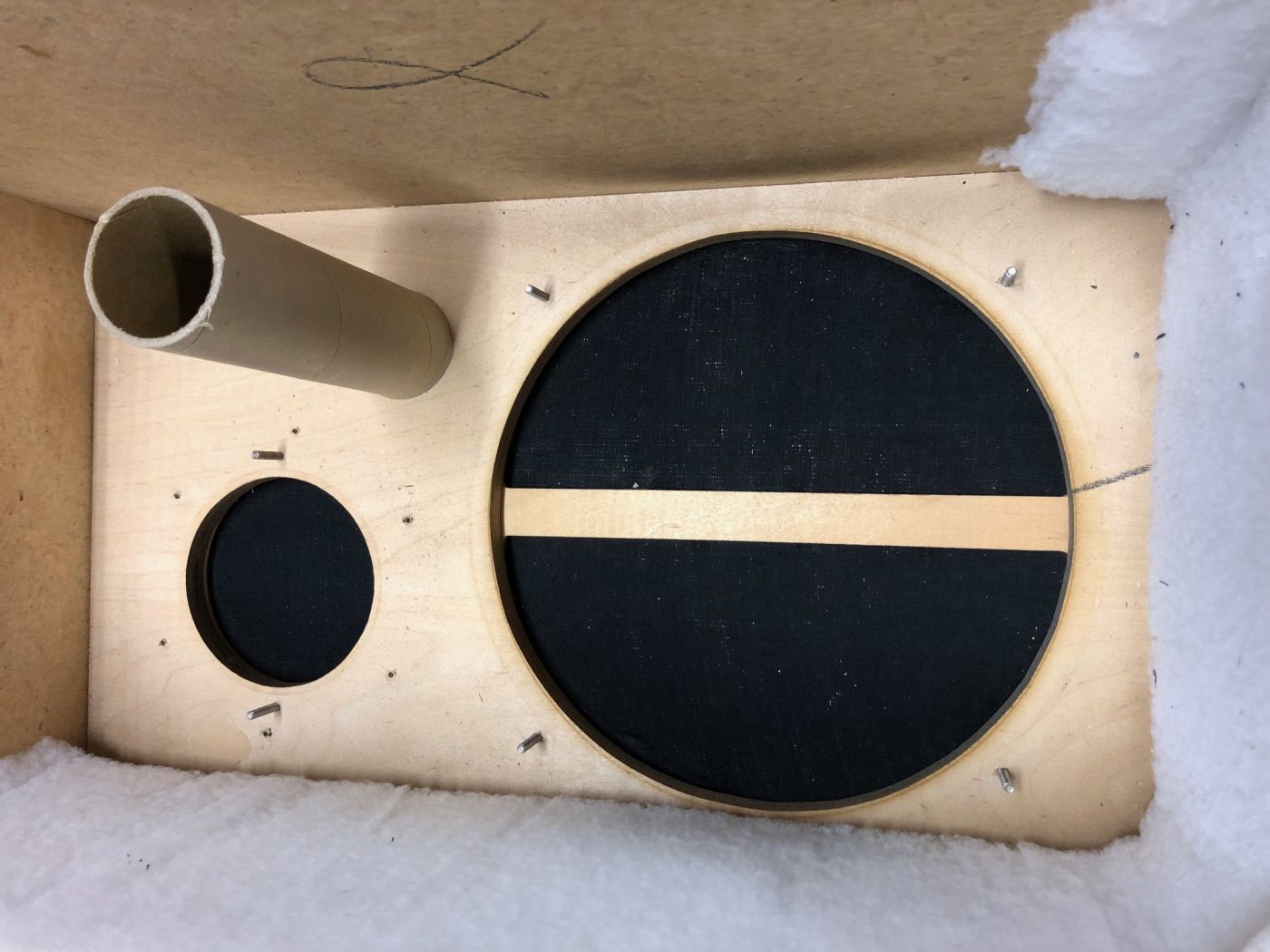

Face avant inamovible... HP fixés par l'arrière...

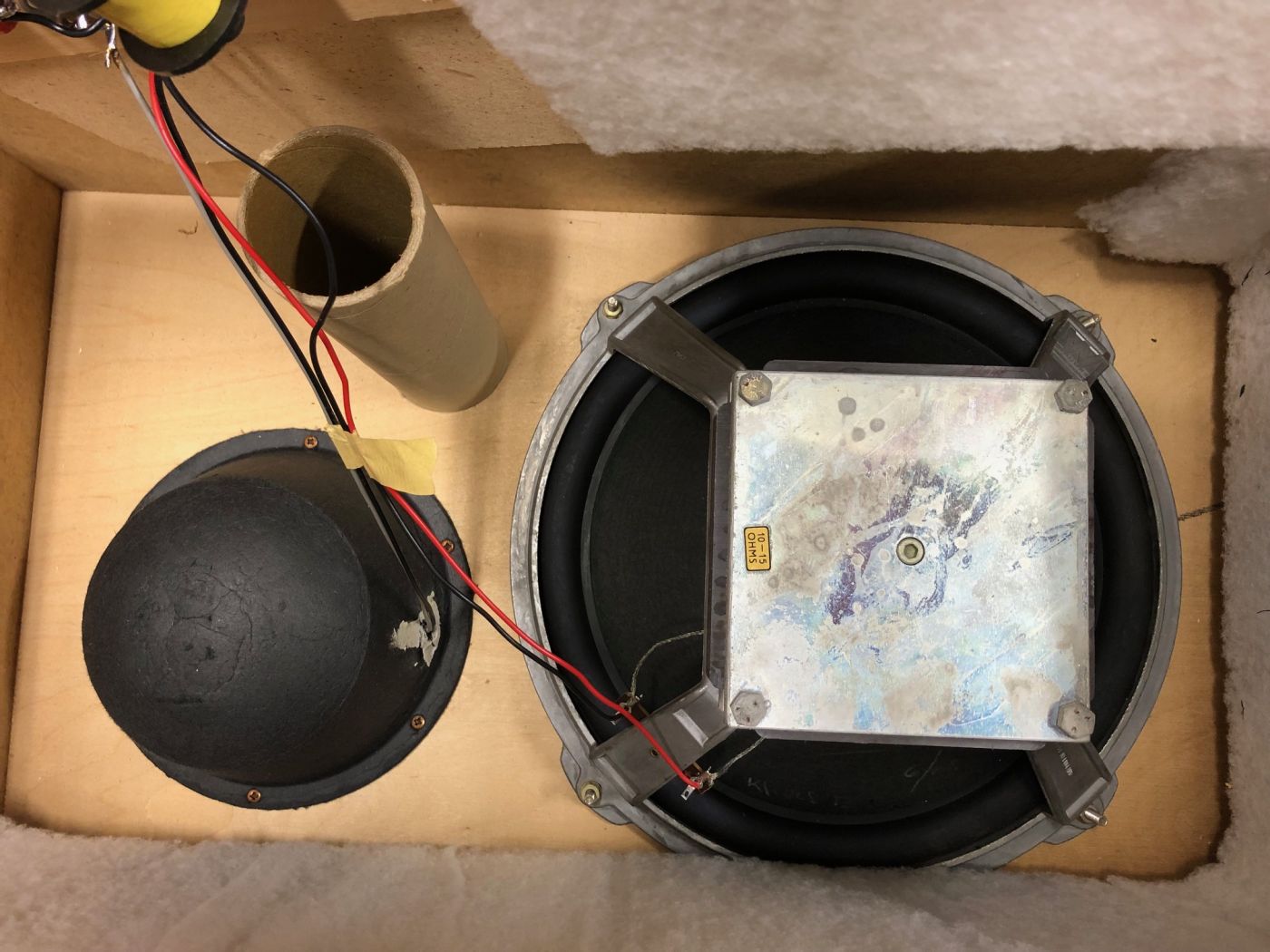

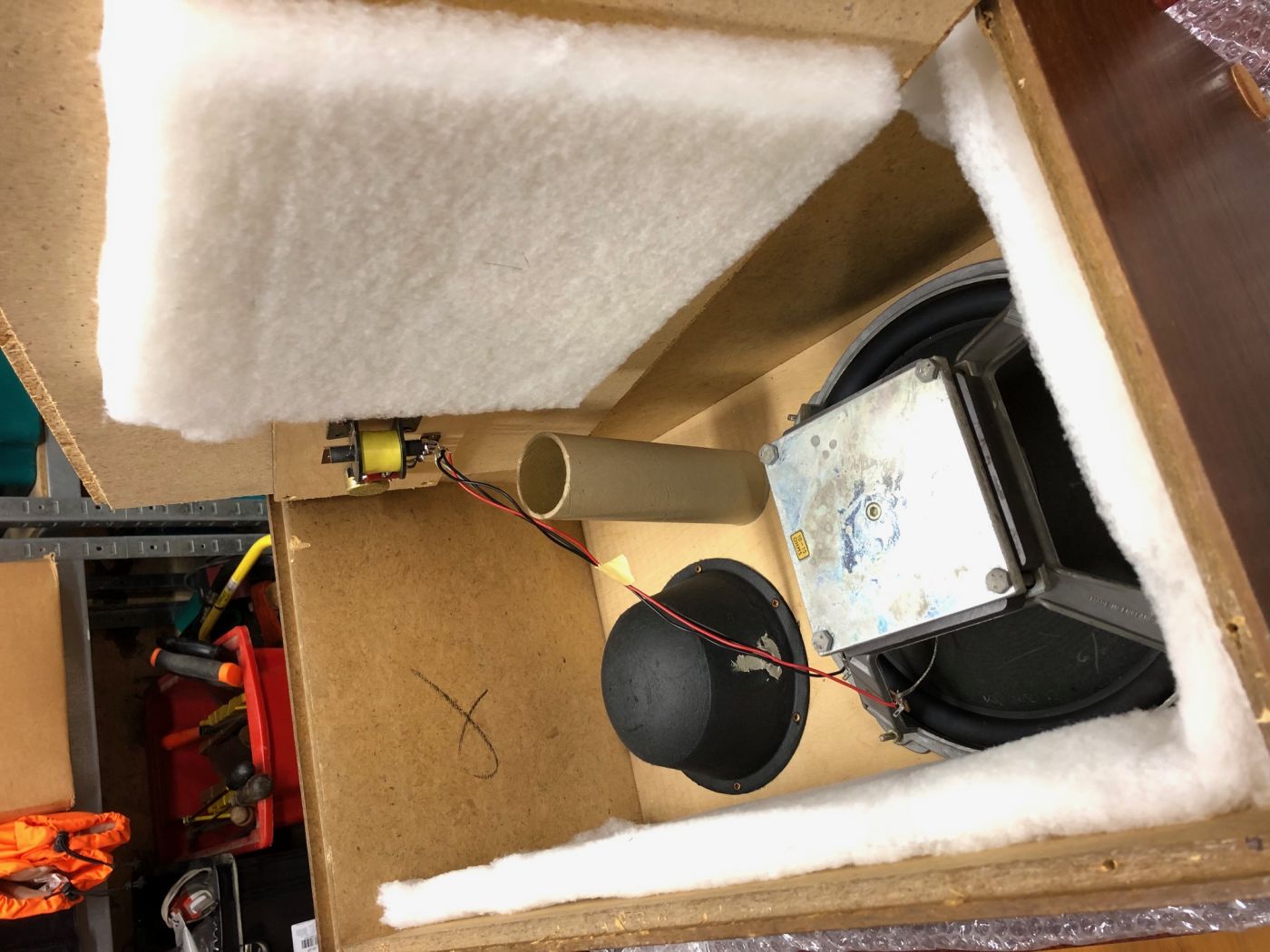

pour ouvrir il faut enlever la paroi arrière, on a alors accès un HP et au filtre, simpliste, une self sur noyau ferrite et un Condo.
Peu d'amortissement, quelques plaques de Dacron collées.

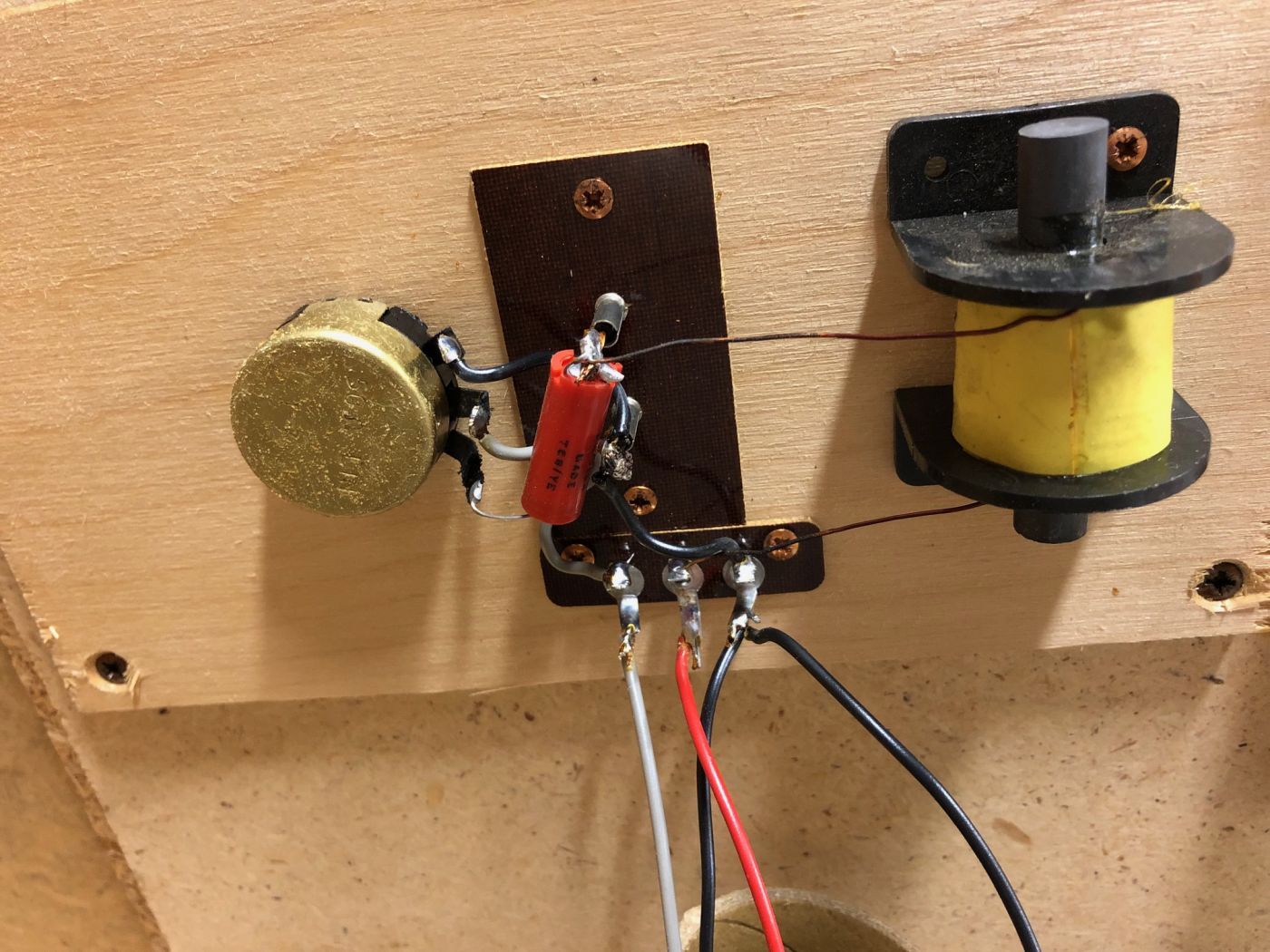

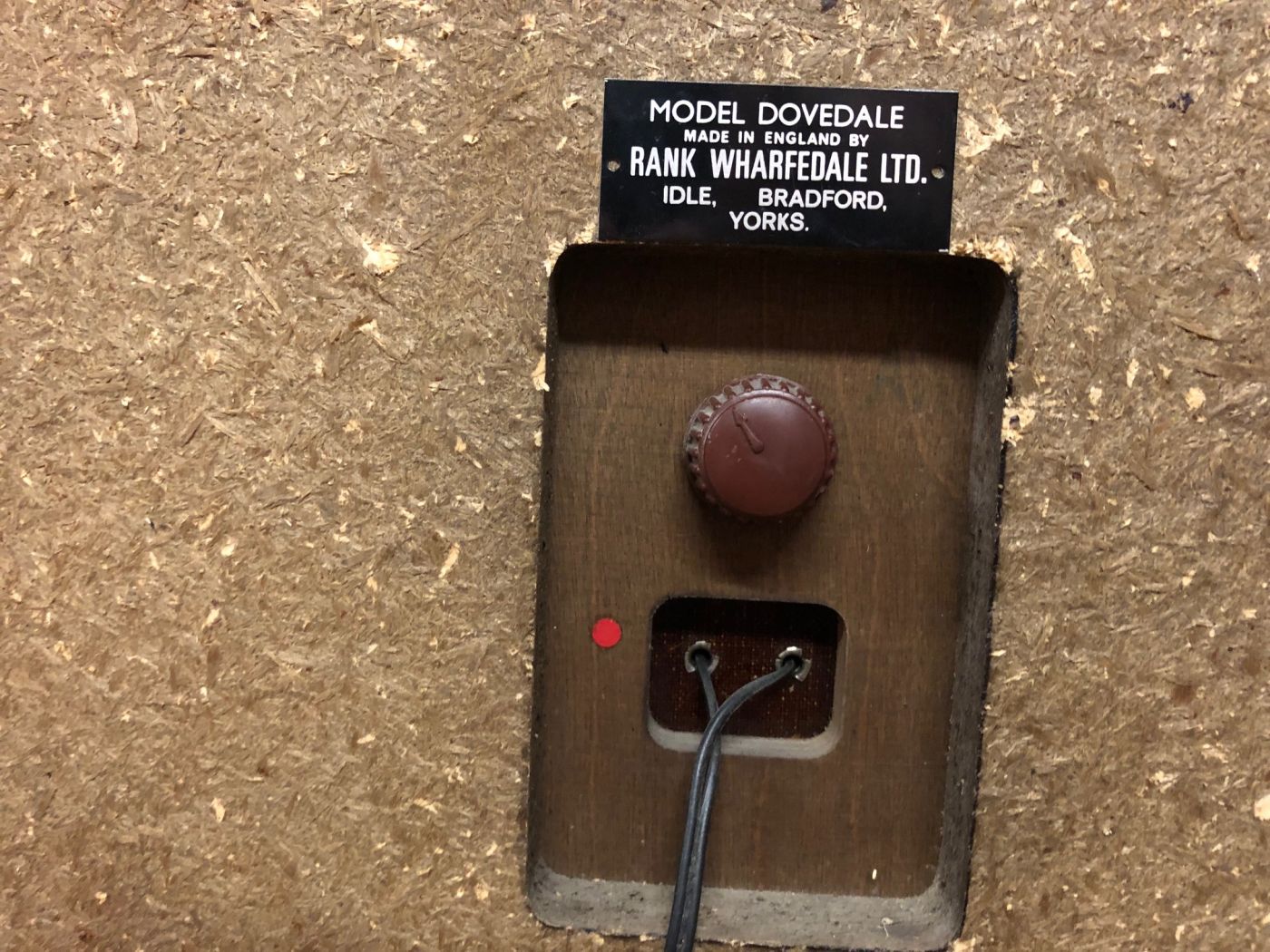

Le filtre... potentiometres à réviser, ou à changer...

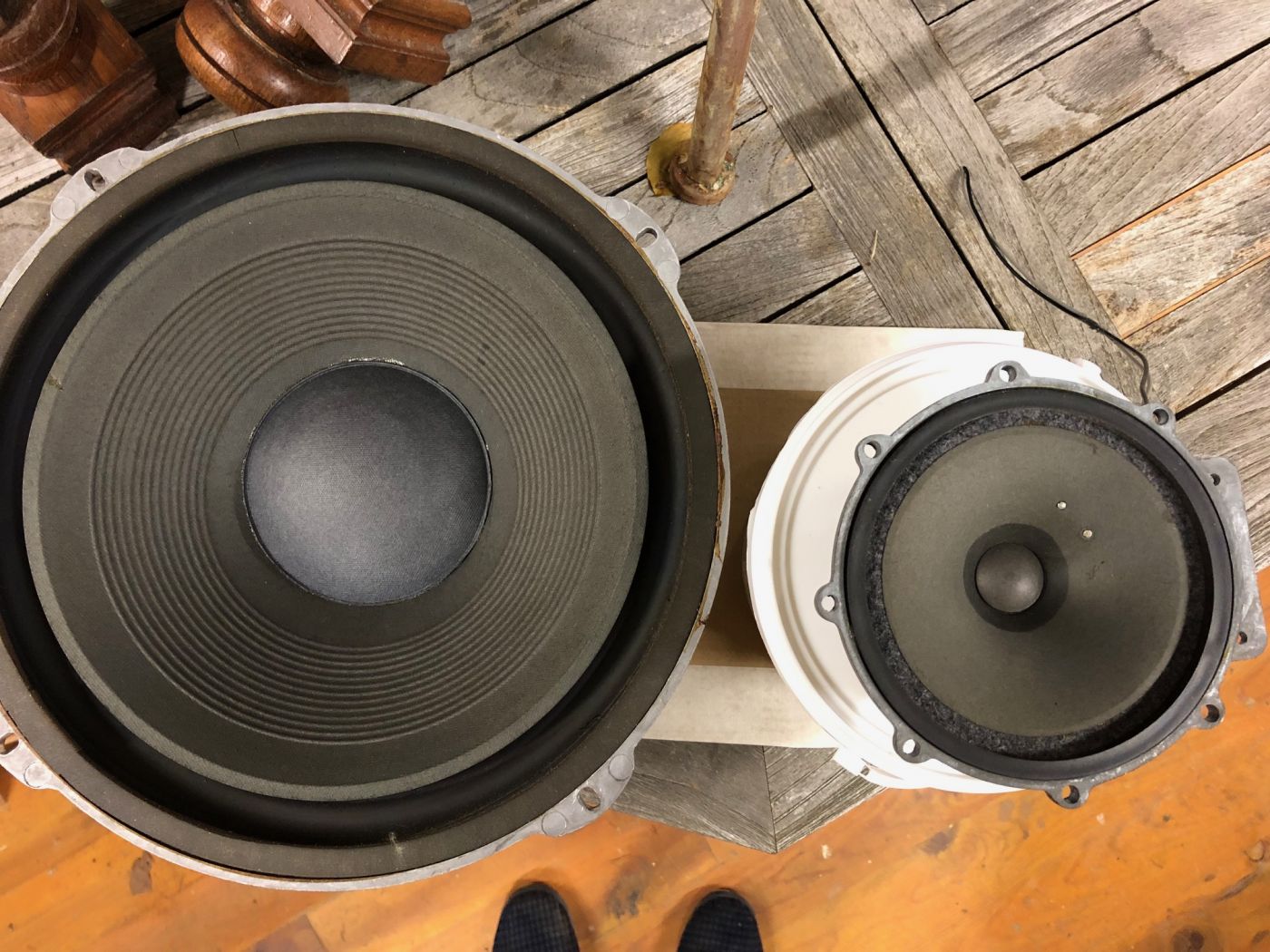

Les HP sont superbes, ils ont un état neuf, malgré leurs 55 ans au compteur... et en plus... ils sont parfaitement fonctionnels...




Les suspensions n'ont pas bougé... rouleau caoutchouc inversé pour le boomer...une sorte de feutre pour le médium/aigus.

La boîte est en teck massif rapporté sur de l'aggloméré pour les 4 côtés de la ceinture, la façade en CP de 19mm, l'arrière en aggloméré.




Le tissu de façade est en parfait etat...

De l'huile de coude à prévoir...
y'a plus qu'à...
Dernière édition: 15 Déc 2023 10:38 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 15 Déc 2023 17:25 #2

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
En fait après recherches complémentaires, il s'agit du modèle Dovedale W2, créé en 1965, qui faisait suite au modèle original de 1959.

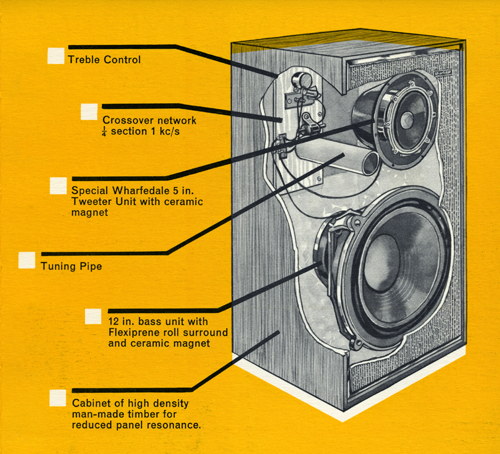

Un peu de documentation

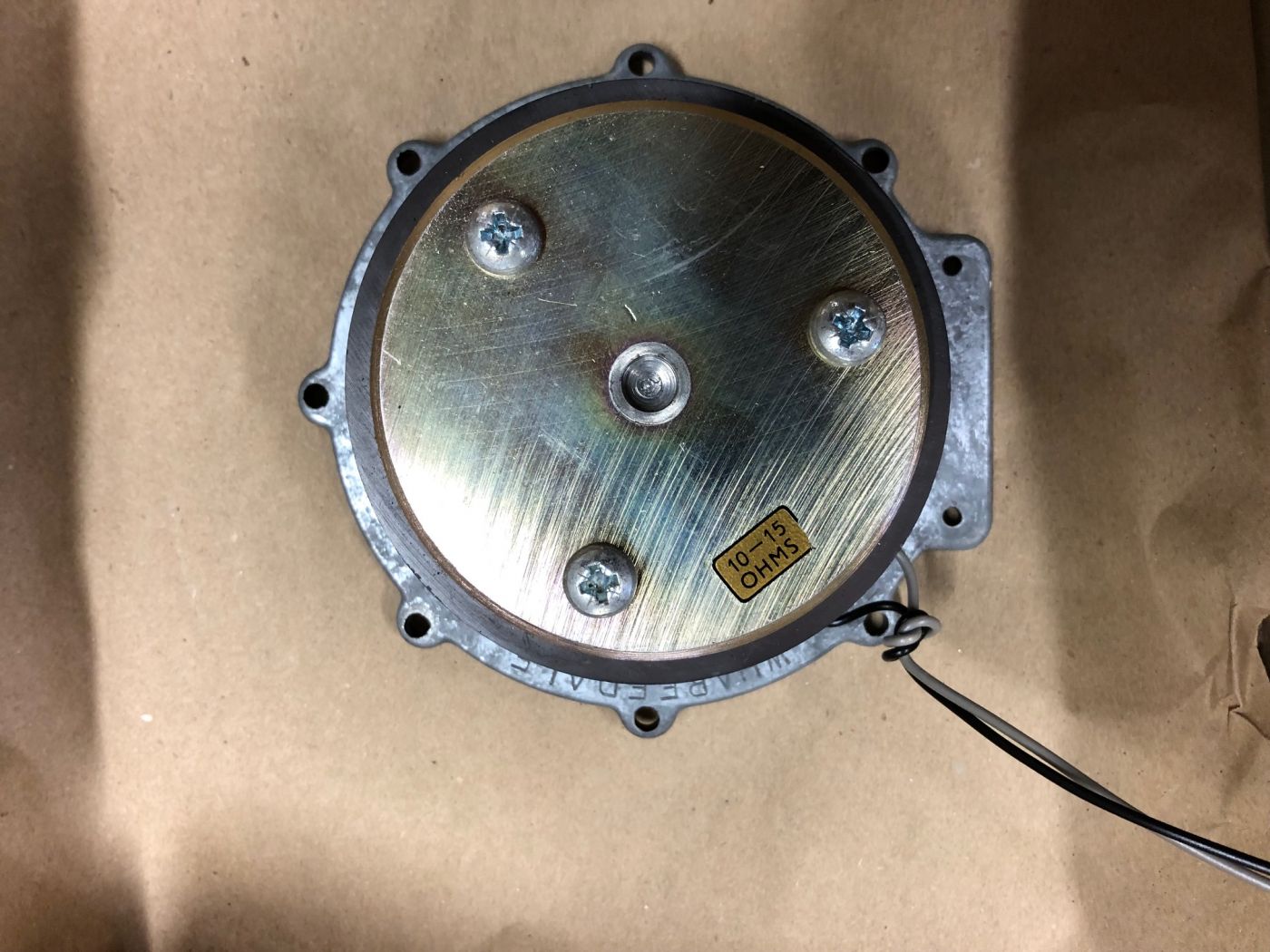

Les aimants des HP sont différents, il y a eu au moins 3 versions de 12"

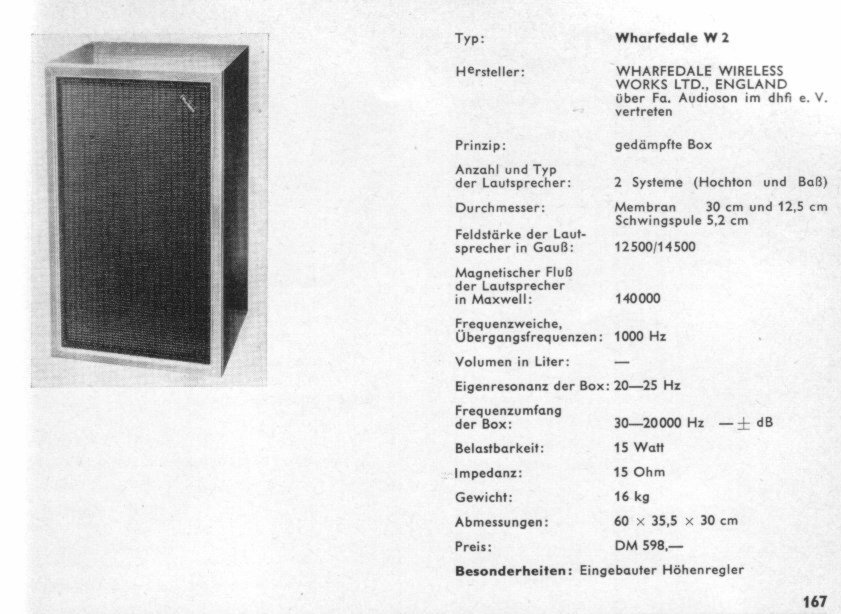

Les données techniques

L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 17 Déc 2023 18:40 #3

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Une bonne marque dans les années 60/70 :ok:
Je me rappelle de cet aimant carré, typique !

Hâte d'avoir tes impressions d'écoutes, avec un 30cm, cela doit être pas mal :music:
Dernière édition: 17 Déc 2023 18:41 par Le bleu.
L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 17 Déc 2023 21:11 #4

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Je te dirai ça...
J'ai l'intention de les tester sur mon Airtight, PP de 6CA7... normalement ça devrait matcher...

En attendant, j'ai degrippé les potentiomètres atténuateurs... impédance 50 ohms... pas évidents à retrouver...à

L'ébénisterie et le remontage... ce sera après Noel...

A suivre...
L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 02 Fév 2024 22:34 #5

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Ça y est ...

Remontage aujourd'hui... après avoir remis l'ébénisterie en état... ponçage... teinture... produit de protection...

Changement des condensateurs... ajout de prises bananes dignes de ce nom... construction de piétements inspirés de ceux des Klipsch Heresy, qui permettent une pose au sol, en inclinant l'enceinte vers l'arrière...

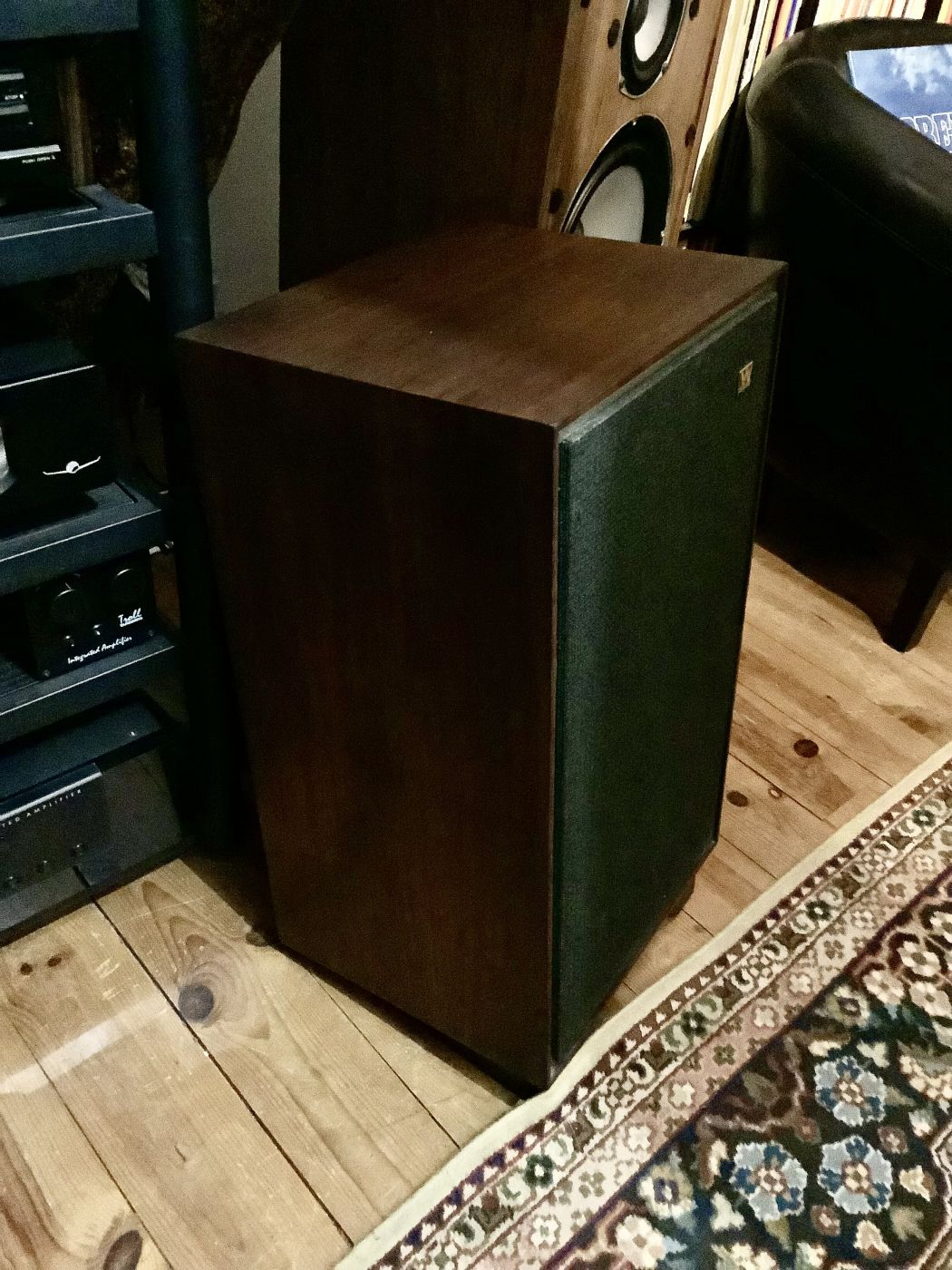

Voilà à quoi ça ressemble... il m'a fallu les teinter en chêne foncé pour rattraper des taches assez imposantes...
Reste à poser la finition... cire ou vernis... j'hésite encore...





Les premières écoutes sont encourageantes... belle assise... timbres très naturels... pas de tonique désagréable...

Dans un premier temps j'ai conservé le câblage interne d'origine, et rien ajouté en terme d'amortissement...
Je verrais à l'usage...
Dernière édition: 02 Fév 2024 22:35 par Time window.
L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 05 Fév 2024 15:23 #6

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Chouette, mais falloir un peu revoir, ou découper, ..... le tapis *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 05 Fév 2024 16:53 #7

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat

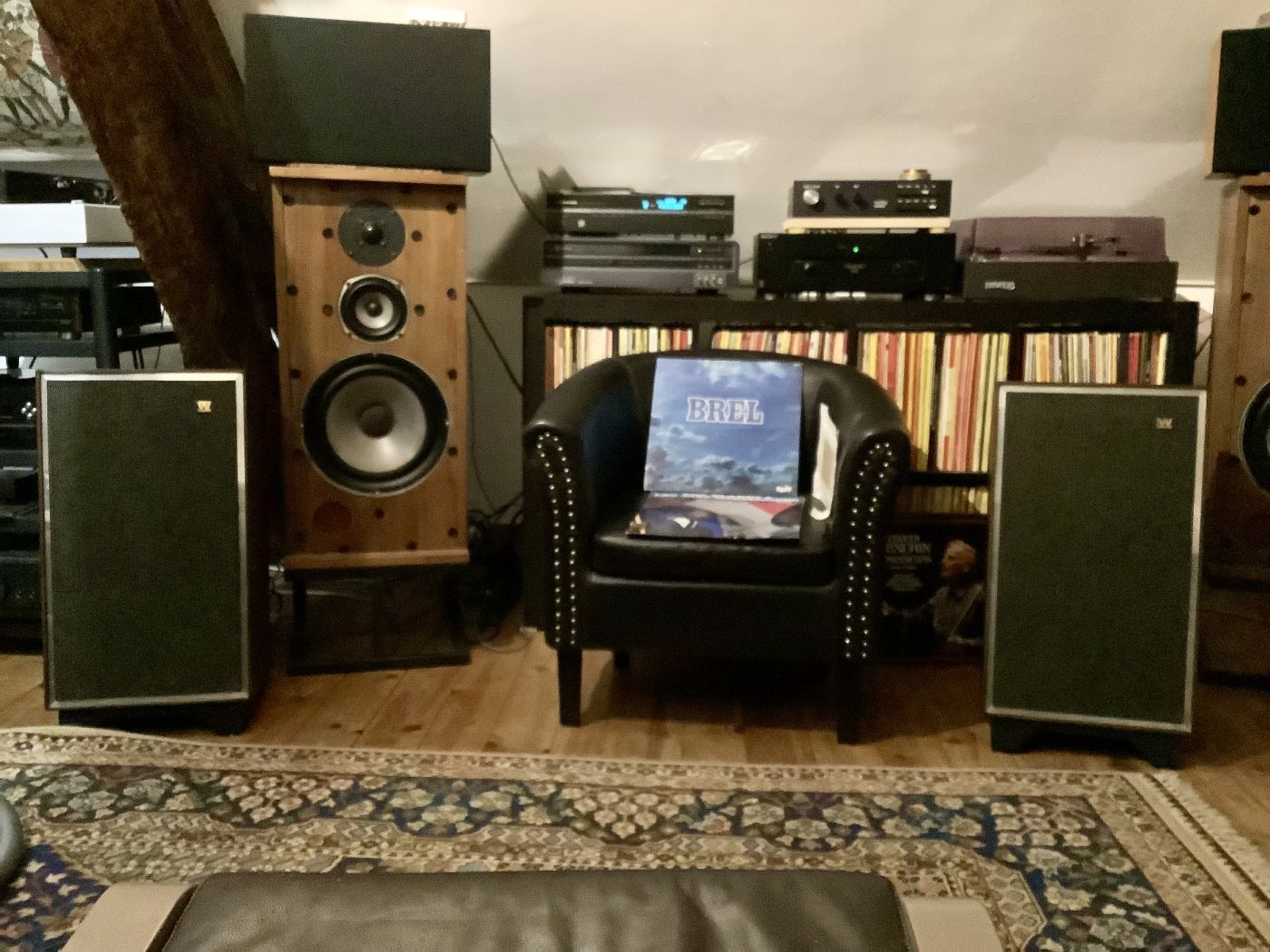

Problème résolu...

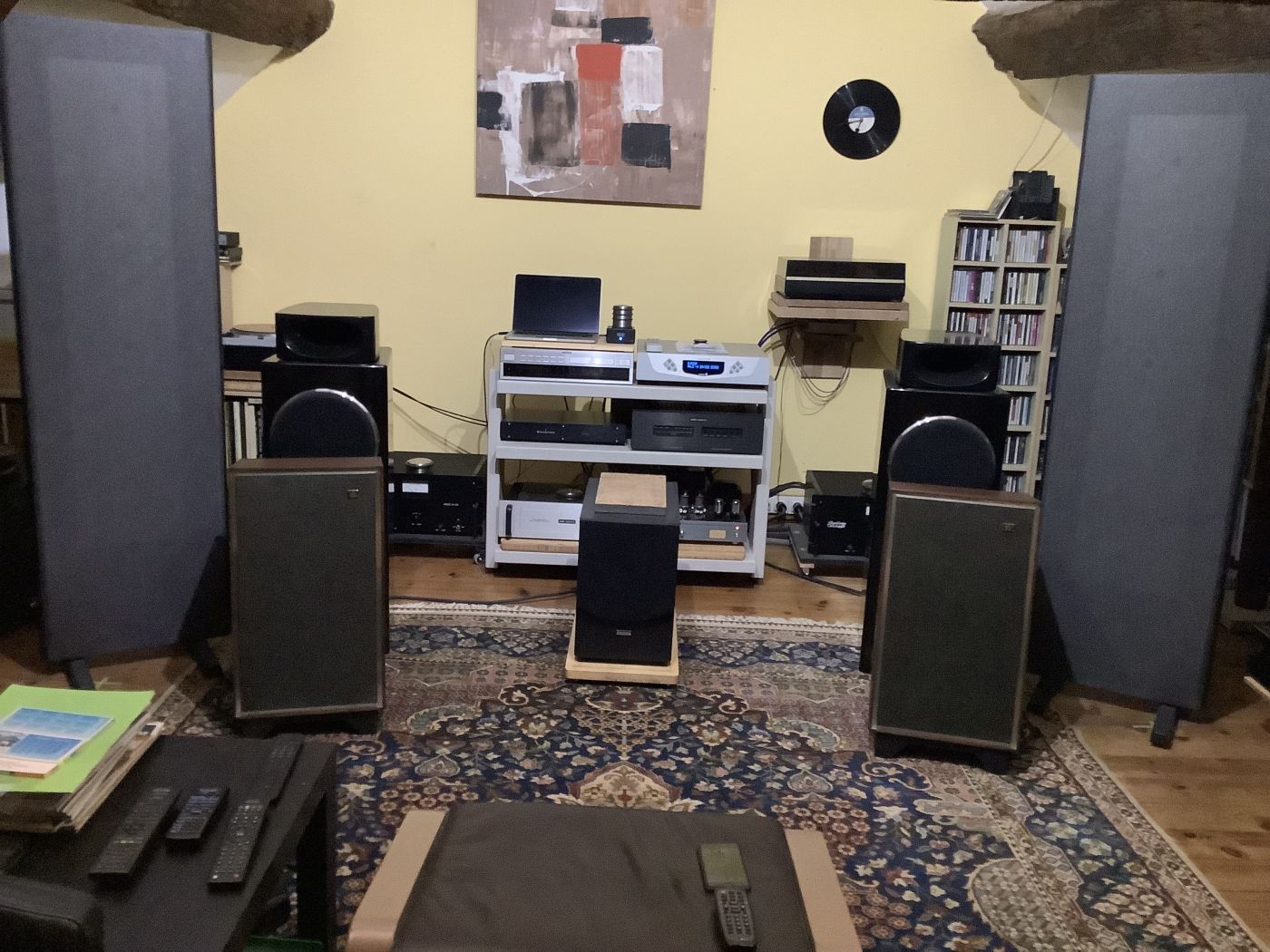

Elles ont bougé...

Je les écoute sur l'électronique de mon système principal...
Alimentées par l'Airtight ATM1...

C'est vraiment une très belle écoute, très naturelle...

L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 05 Fév 2024 17:15 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6625
  • Remerciements reçus 187
  • Points : 81440
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Il y en a partout !!!! et elles ont maintenant l'air toutes petites.... :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

Wharfedale Dovedale 05 Fév 2024 17:32 #9

  • Time window
  • Portrait de Time window
  • Hors Ligne
  • Fou des platines
  • Messages : 962
  • Remerciements reçus 47
  • Points : 1055
  • Karma: 1
  • Médaille en chocolat
Et oui... tout est relatif...

Et là tu ne vois pas tout...

Bien sur... je n'ai pas un hangar... comme toi... paraît il...
L'administrateur a désactivé l'accès en écriture pour le public.
