SUJET : Thorens TD 145 MKII, moteur qui tourne à l'envers

Thorens TD 145 MKII, moteur qui tourne à l'envers 27 Mar 2019 23:13 #1

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0

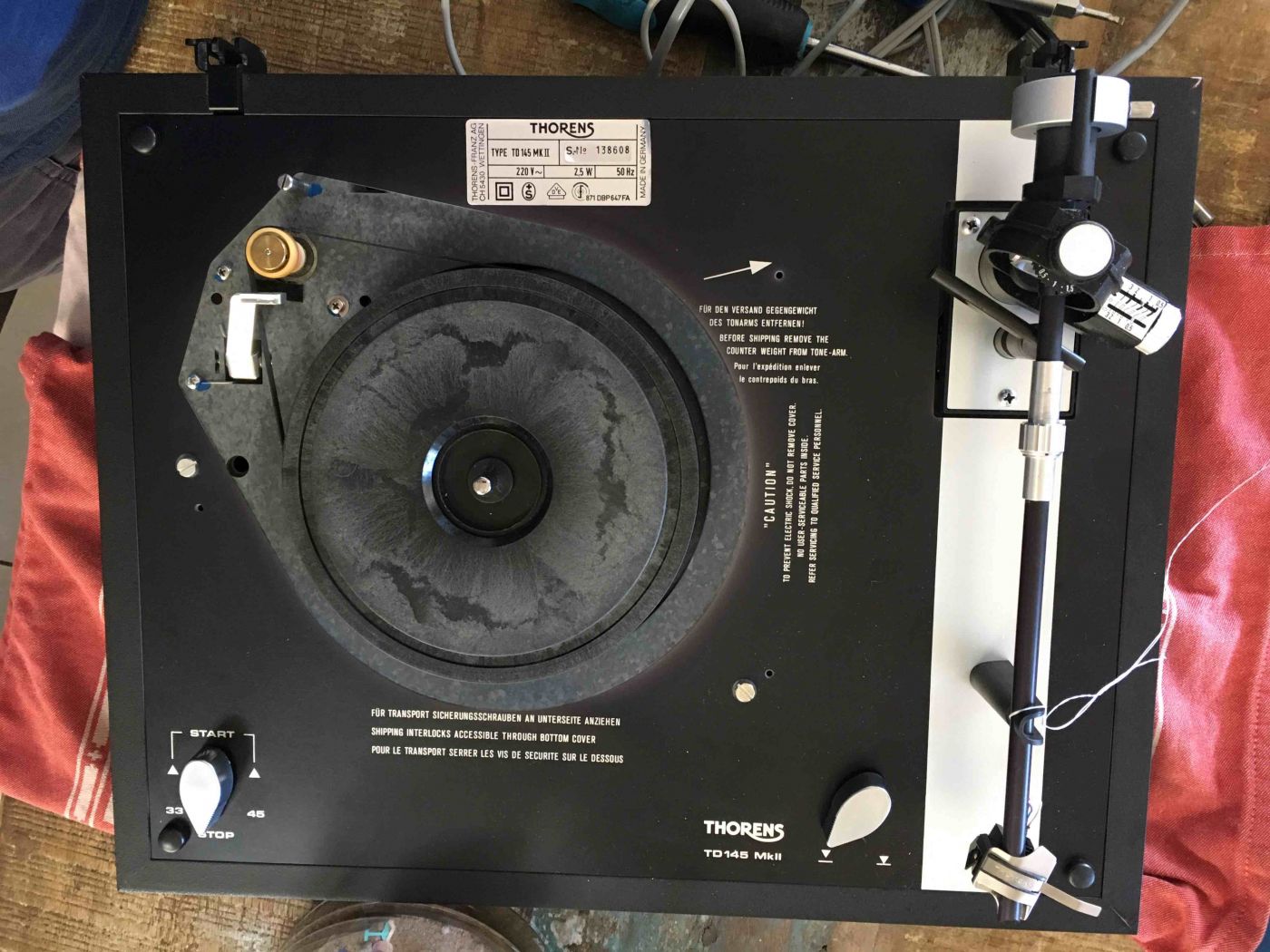

Bonjour à tous, je viens de recevoir par colissimo une platine thorens TD 145 mk2 achetée sur le bon coin (pour remplacer ma TD 150 avec ampli intégré qui avait des fuites et me donnait des chataignes). Petite précision j'habite à Nouméa en Nouvelle Calédonie, donc forcément galère niveau envoi, transport, etc... et impossible de tester quoi que ce soit avant!
Bref je reçois ma platine que je déballe et j'ai 3 problèmes principaux dont un que j'ai résolu!
1/ il n'y avait qu'une seul attache en plastique pour fixer le couvercle à la platine au lieu des 2 nécessaires (oubli de mon envoyeur??) du coup j'ai trouvé localement une imprimante 3D pour scanner et imprimer la 2e attache ce qui reglera mon probleme.
2/ la couvercle en plexi a été explosé en 2 endroits.... un endroit juste fissuré genre toile d'araignée et l'autre les morcveaux sont tombés mais je les ai tous conservés.... Avez vous des astuces pour reparer ça de manière pas trop sale? (j'envisageais eventuellement super glue + sticker collé dessus après pour cacher la misère, mais ça me satisfait moyennement!)

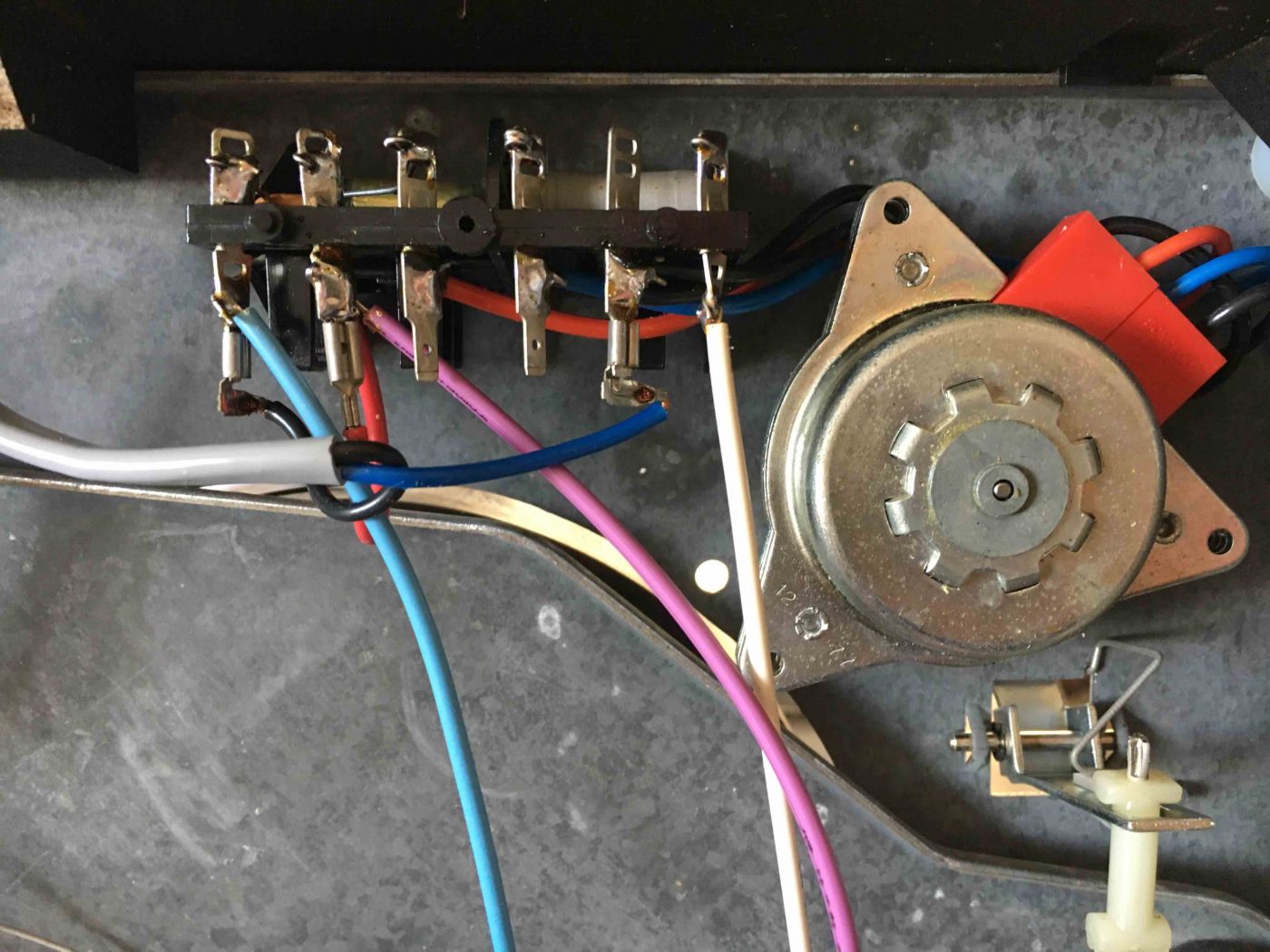

3/ dernier problème et celui pour lequel j'ai besoin de vos lueurs techniques: la platine fonctionne bien, mais quand je l'allume que ce soit en 33 ou 45 tours le moteur va tourner un coup dans un sens, un coup dans l'autre de manière aléatoire. Je me suis renseigné un peu sur le net, rien vu pour la td 145 mk2 mais des personnes ont eu un probleme similaire sur une td 160 et c'etait apparemment lié aux condensateurs (ou resistances?) pas loin du moteur). Du coup j'ai ouvert la bete et pris des photos du moteur et de l'endroit à coté ou sont effectivement soudés 3 résistances/ condensateurs que je vous mets en photo. Je n'y connais rien en électronique mais un réparateur TV que je connais peut me changer ces resistances si je lui en fournis de nouvelles.

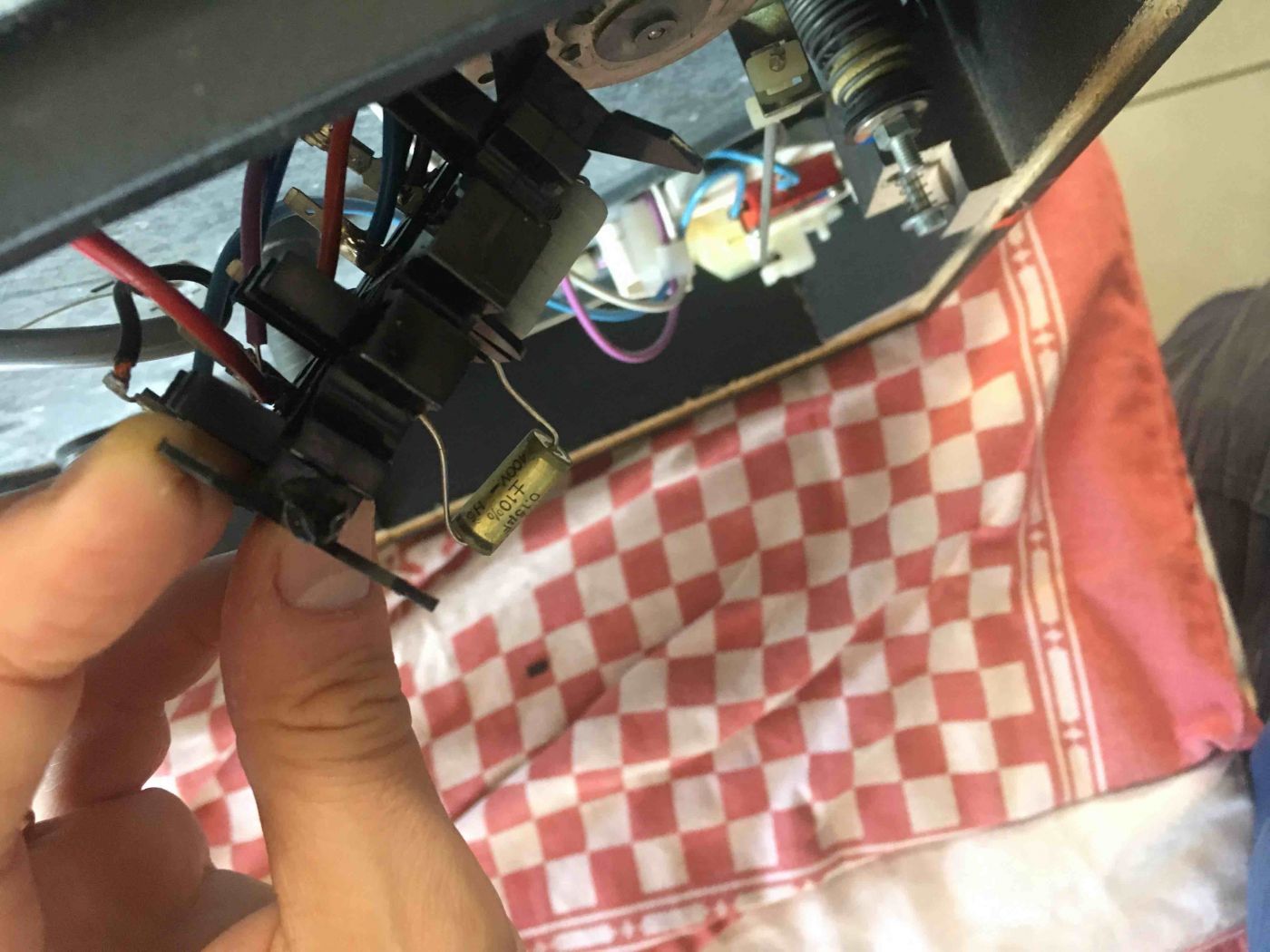

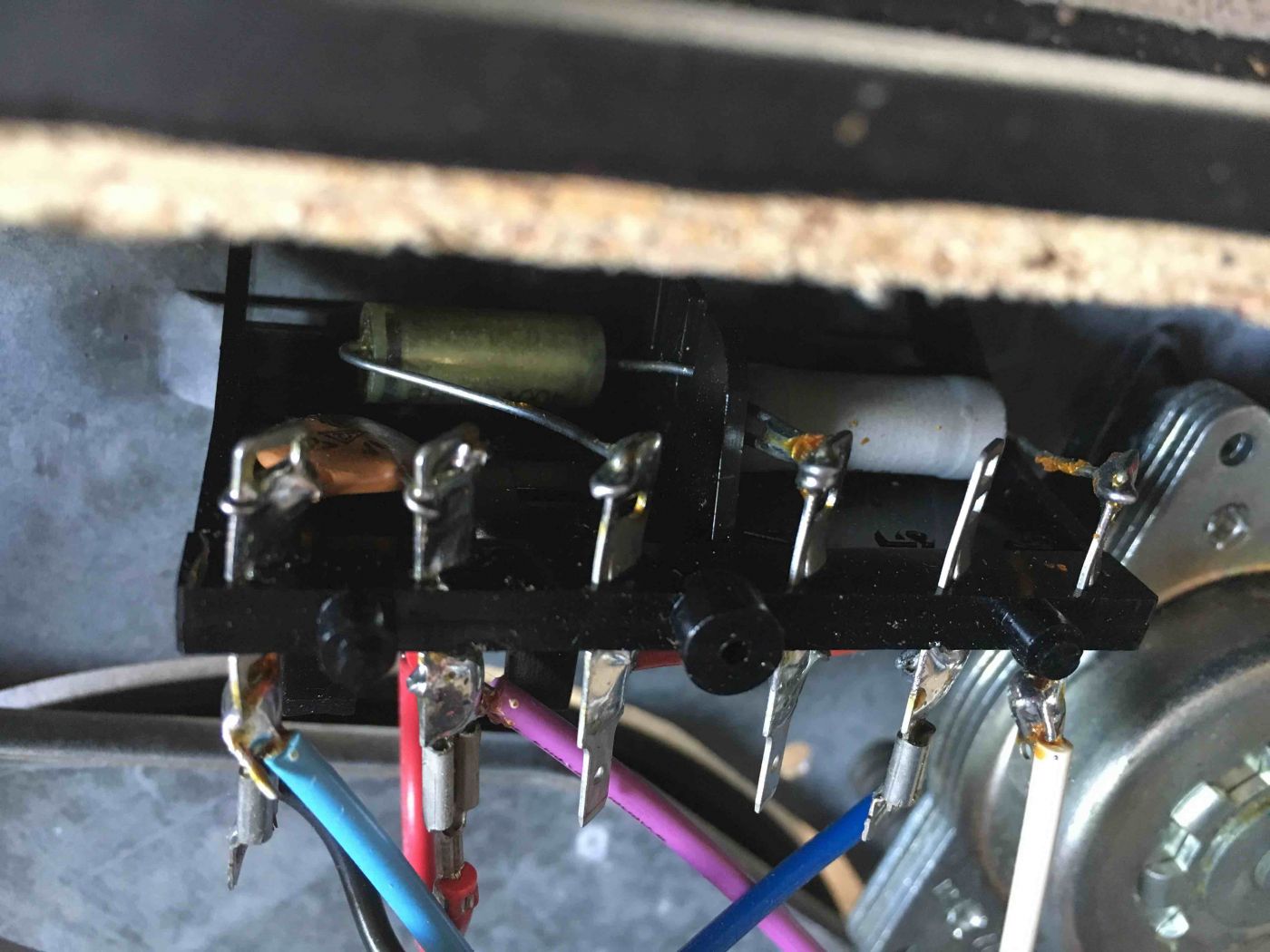

Pouvez vous me donner votre avis et me dire si je dois changer ces 3 pieces (2 cylindriques et une en forme de pastille) et surtout quelles sont les references ou les pieces equivalents et ou je peux acheter ca sur le net? (je ne suis pas sur du tout de trouver ça en Nouvelle Calédonie!).

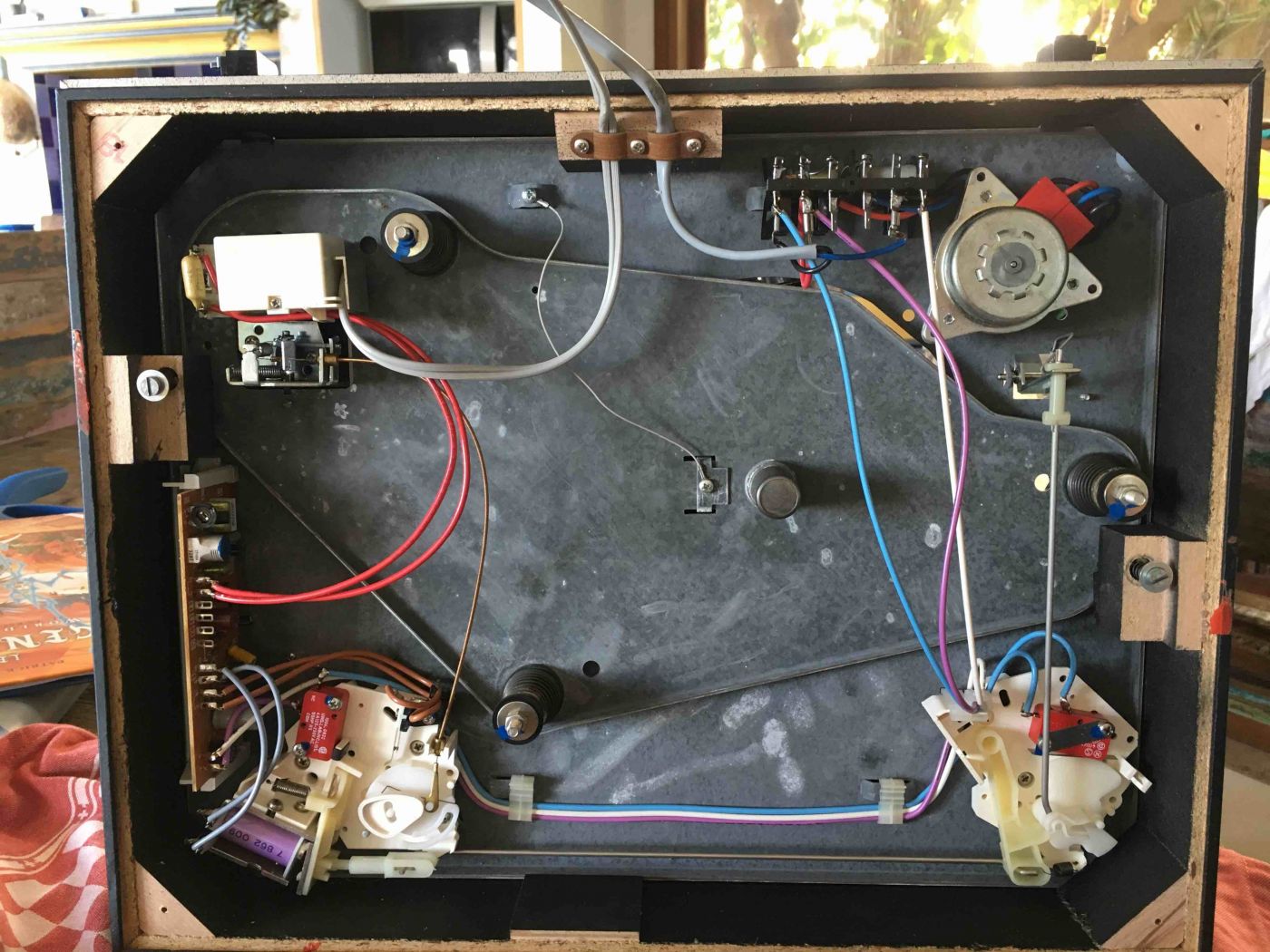

Je vous joins les photos.... Merci mille fois à tous pour vos précieux conseils !!!!!!!





Dernière édition: 26 Avr 2019 09:30 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 27 Mar 2019 23:17 #2

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 27 Mar 2019 23:32 #3

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Salut . j'ai deja eu ce souci de moteur qui tourne dans le sens qu'il veut .
C'est effectivement l'un des trois composants , je ne sais plus le quel ( résistance je crois) ça vaut rien donc change les trois
Et si tu trouve un autre porte cellule change celui ci qui est une vrais daube
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: guiguinoumea

moteur td 145 mk2 qui tourne à l'envers 27 Mar 2019 23:35 #4

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0
Merci pour ta réponse! Par contre sais tu comment savoir quel composant acheter? Et quel porte cellule conseillerais tu?
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 27 Mar 2019 23:49 #5

  • papamano
  • Portrait de papamano
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 1156
  • Remerciements reçus 23
  • Points : 1248
  • Karma: 5
  • Médaille en chocolat
Tu repaire leur sens de montage , tu les dessoude , les caractéristiques sont marqué dessus .
le porte cellule c'est le TP70 qu'il te faut

Bonne nuit k;)
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 28 Mar 2019 02:20 #6

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0
Bon alors j'ai un probléme pour trouver le condensateur sur internet... Il me faut un condensateur 0,15µf 400V MKT1813 hors je n'en trouve aucun sur les sites d'electronique en ligne. Soit le voltage est différent (genre 600, 630) soit les µf . Voilà les photos de condensateur incriminé. Que me conseillez vous? MErci !!

L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 28 Mar 2019 07:33 #7

  • User578
  • Portrait de User578
  • Hors Ligne
  • Dinosaure du galet
  • Messages : 6325
  • Remerciements reçus 105
  • Karma: 0
Pour le couvercle, une fois recollé, tu ponces légèrement la réparation, tu dégraisses (white spirit), et tu peins en noir + vernis.

Au pistolet, c'est mieux, mais tout à fait envisageable à la bombe.
Si tu es doué tu peux même tenter un effet "transparent".
Dernière édition: 28 Mar 2019 08:02 par User578.
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 28 Mar 2019 13:34 #8

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6618
  • Remerciements reçus 187
  • Points : 81308
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Chouette platine la 145, beau choix !

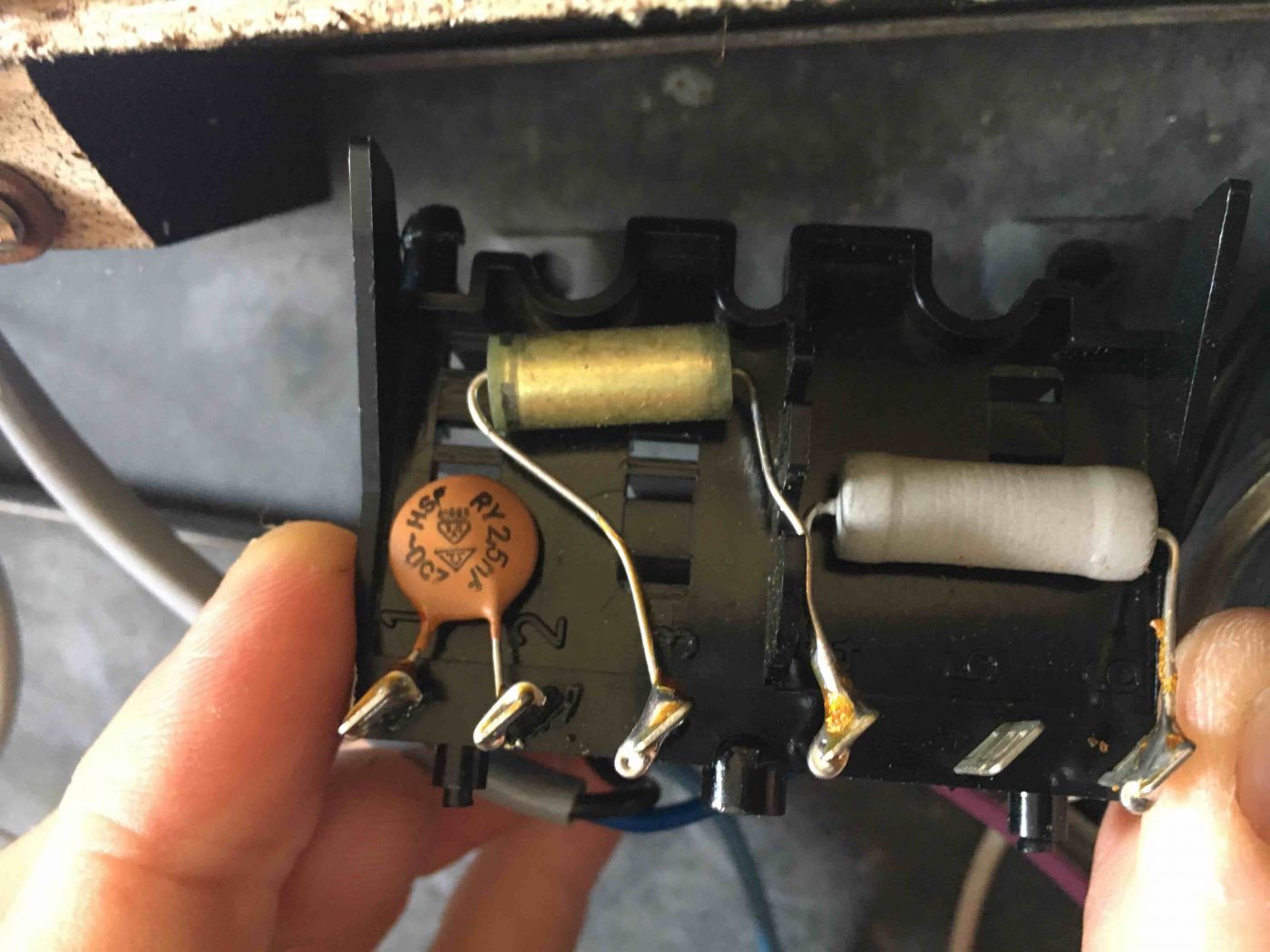

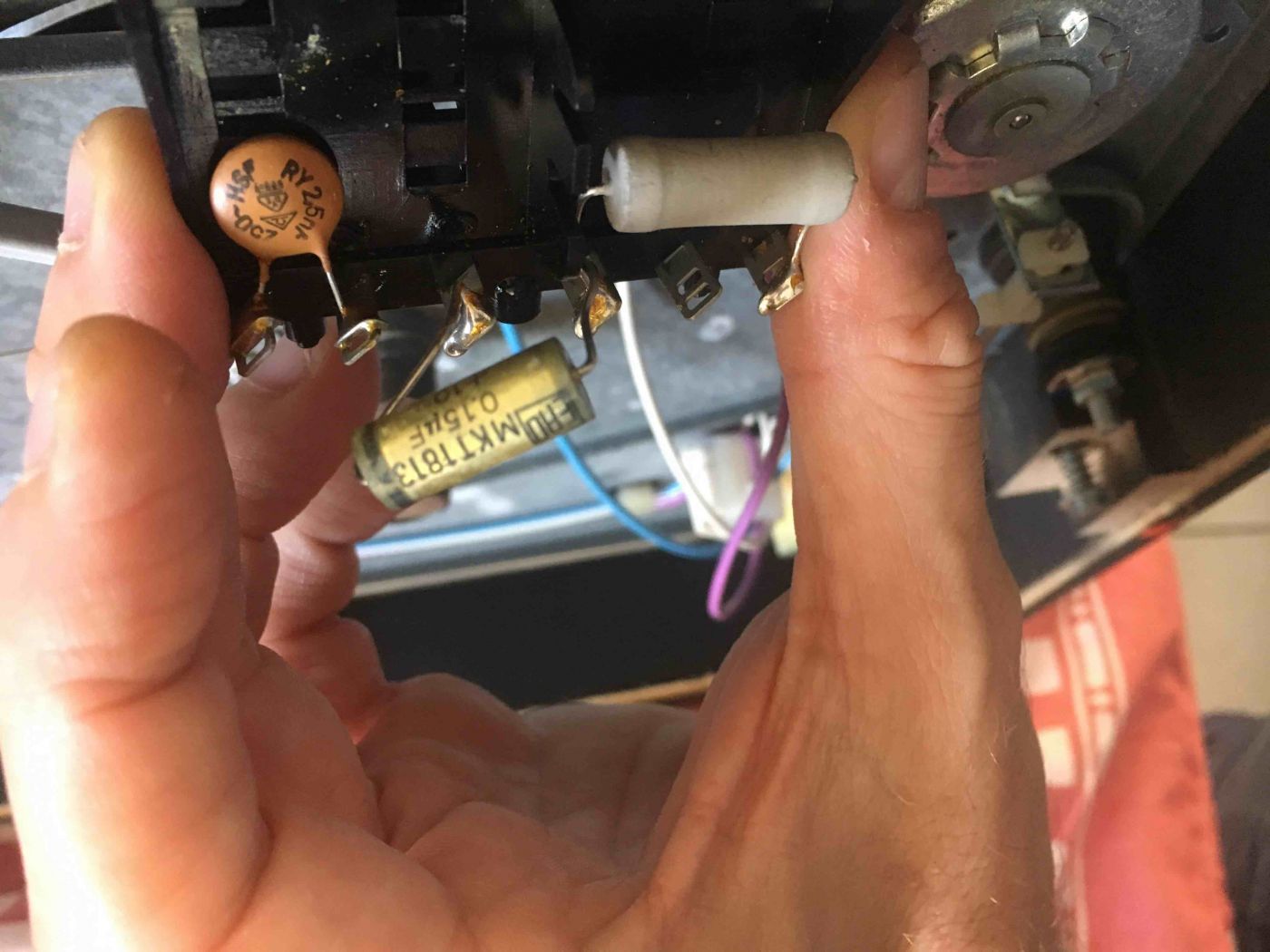

Pour les condo, c'est marqué dessus :
- Le marron est un condensateur céramique, valeur 2,5nanoFarad (ou 2,5nF) et tension 250v (ou 300 ou 400v... plus ce n'est pas grave)
- Le deuxième peut être remplacé par un MKP ou MKT, valeur 0,15µF, et tension idem 250v mini
- La résistance, c'est marqué dessus de l'autre coté, mais celle-là, tu débranches une patte et tu la vérifies à l'ohmètre. En générale ça ne bouge pas.
Ces condo ne sont pas polarisés, donc pas de sens à respecter.

(OBS, sur le fil rouge on voit une cosse droite, elle n'est pas d'origine. rien de grave, mais cela montre qu'elle a déjà été réparée)

Pour le capot, c'est le symptôme d'un mauvais emballage, demande au vendeur de te retrouver un autre capot, c'est de sa faute si c'est cassé ;) , désolé pour lui... L'idéal, c'est d'emballer le capot à part, il faut faire 2 colis dans 1 plus grand.

Si tu as le modèle des charniers pour imprimante 3D, je veux bien le fichier, car j'aurai besoin d'en imprimer pour chez moi, elles cassent souvent ces petites pattes...
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: guiguinoumea

moteur td 145 mk2 qui tourne à l'envers 28 Mar 2019 14:06 #9

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0
Merci le Bleu pour tes conseils. Je demanderai au gars qui me scanne la charniere de me garder le fichier et je te le ferai suivre!
J'ai trouvé la resitance et le condo 0,15µF, par contre je galere pour le condo en lentille marron. Voila ce que j'ai trouvé sur le net:

fr.rs-online.com/web/p/condensateurs-cer...mple-couche/1311212/
il est marron mais il fait 10000V ??!?

www.amazon.fr/C%C3%A9ramique-Condensateu...2500pF/dp/B00MWQJFXI
Il a les bonnes valeurs mais il est bleu. Est ce que c'est grave??

Si ça a déja été réparé, est ce que tout te semble quand même branché au bon endroit?? Merci par avance. Guillaume
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 28 Mar 2019 14:16 #10

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6618
  • Remerciements reçus 187
  • Points : 81308
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Pour les condo, il n'y a pas une boite d'électronique près de chez toi? (sinon bleu, jaune ou brun c'est kifkif)

Pour le cablage, je n'ai pas ça en tête, mais tu peux fouiller des photo sur gogol pour vérifier, et si tout marche, c'est que le reste est ok :mrgreen:
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 28 Mar 2019 21:32 #11

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0
Aucun magasin pour vendre ces pieces à Nouméa..... les réparateurs d'electronique que j'ai rencontrés commandent en Europe et regroupent les commandes de petites pièeces = 1 mois d'attente environ!! JHe préfère coimmander moi meme sur internet et recevoir en 10 jours !!! Pour faire venir la platine ici ça m'a couté 250 euros de colissimo! (le prix de la platine en gros !!) et bonjour le resultat ! Bref j'ai réussi à trouvezr la resistance sur un site et le condensateur à 2.5µF sur un autre! J'attends de les recevoir, je fais souder tout ça et je vous tient au courant!!
Quitte à faire souder ces composants, j'aimerais changer les RCA qui sortent. Qu'est ce qu'il faut mettre à la place? Un cable RCA lambda que je coupe et soude à la place des cables gris dans la platine? y a t il un cable conseillé? (fiches RCA+ cable à souder dessus ou un ensemble deja pret??) Il me faut quelque chose de commandable facilement sur le net !! Merci pour vos conseils! Guillaume
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 28 Mar 2019 21:52 #12

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6618
  • Remerciements reçus 187
  • Points : 81308
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

Les câbles thorens sont d'assez bonne qualité, moi je les garde.... ;)
Pour les RCA, je prends des truc plaqué or, démontable, tout simple.

LB
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: guiguinoumea

moteur td 145 mk2 qui tourne à l'envers 29 Mar 2019 00:22 #13

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0
Autre petite question, il y a quelques années pour ma td 150 j'avais acheté le fameux kit d'entretien avec courroie, fond de palier et huile à un certain joel que tout le monde connait. J'aurais bien aimé changer le fond de palier de la 145 mk2 (le petit plateau etait resté en place pour le transport jusqu'a nouméa et n'avait pas de cales :( et du coup trouver le meme kit mais je ne le vois plus sur ebay. Quelqu'un sait il si on peut le commander quelque part ? (je vais en profiter pour changer la courroie qui n'est pas une originale thorens aussi). Merci !
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 29 Mar 2019 12:44 #14

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6618
  • Remerciements reçus 187
  • Points : 81308
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
en effet plu d'annonce... ça va sans doute revenir...
L'administrateur a désactivé l'accès en écriture pour le public.
Cet utilisateur a été remercié pour son message par: guiguinoumea

moteur td 145 mk2 qui tourne à l'envers 29 Mar 2019 15:21 #15

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1776
  • Remerciements reçus 73
  • Points : 22600
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Dis donc Papa, tu ne veux pas dire TP 63 io TP 70 , par hasard ?

Et pour les condos, c'est la capacité qui compte du moment que le voltage supportable est égal ou supérieur, Me goure-je ?
Et ce ne sont pas les résistances qui vont le faire tourner à l’envers, elle servent à abaisser le courant : 220 --> 110
Dernière édition: 29 Mar 2019 15:23 par JGN.
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 29 Mar 2019 15:31 #16

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6618
  • Remerciements reçus 187
  • Points : 81308
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
condo et résistance : non tu ne te goure-je pas :ok:
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 29 Mar 2019 16:37 #17

  • JGN
  • Portrait de JGN
  • Hors Ligne
  • Moderateur
  • J'aime si la chanteuse a un beau son dans son clip
  • Messages : 1776
  • Remerciements reçus 73
  • Points : 22600
  • Karma: 1
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Comme quoi, les études ça peut servir aussi *ttg> *ttg> *ttg>
L'administrateur a désactivé l'accès en écriture pour le public.

moteur td 145 mk2 qui tourne à l'envers 29 Mar 2019 22:15 #18

  • guiguinoumea
  • Portrait de guiguinoumea
  • Hors Ligne
  • Membre actif
  • Messages : 35
  • Points : 41
  • Karma: 0
« Dis donc Papa, tu ne veux pas dire TP 63 io TP 70 , par hasard ? »

Du coup vous me conseillez quoi comme bras pour cette tu 145 mk2? Et dans la foulée quelle cellule si j’en change?? ????????
