SUJET : TD 145 mk1 et système d'arrêt et de relevage du bras TP62

TD 145 mk1 et système d'arrêt et de relevage du bras TP62 22 Mar 2022 15:33 #1

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0
Bonjour,
j'ai donné à ma file une TD 145 et je suis entrain d'essayer de la faire fonctionner entièrement.
Après démontage et remise en fonction du moteur, je l'ai branchée et j'ai poussé le bras vers la fin du disque...
Le système de fin de piste ne fonctionne pas!

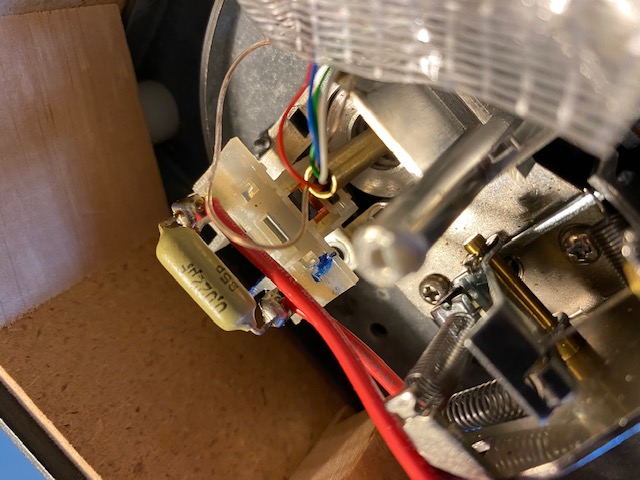

Après recherches sur le forum, j'ai trouvé une image assez précise du problème: absence du solenoïd qui tourne avec la rallonge sous le bras qui est en laiton je pense.
Inutile de vous dire que trouver cette pièce relève de l'exploit. Donc j'aimerais m'en fabriquer une, et je pense en acier bien sur puisqu'elle doit être aimanté par les 2 petits aimants fixes qui viennent en contact avec ce solenoïd.
Est-ce quelqu'un a fait cette manip et pourrait me transmettre ses connaissances en la matière? Les dimensions que j'ai relevé sont diamètre extérieur 20mm et diamètre de l'axe support du solénoïde 5mm.
Merci d'avance




L'administrateur a désactivé l'accès en écriture pour le public.

TD 145 mk1 et système d'arrêt et de relevage du bras TP62 22 Mar 2022 22:08 #2

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77786
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
Hello,

J'ai déjà fait la manip, et j'espère juste ne pas avoir à le refaire :mrgreen:

Faut y aller à taton, puis retourner la platine tout remettre et tester.... et si c'est pas bon, recommencer, une fois, 2 fois, 3 fois.... ,;,(

Mais surtout, comme cela ne se dérègle pas souvent, faut bien vérifier tout le reste avant de dérégler un truc, voir les connections, les câbles, les soudures, les composants. Juste pour ne pas dérégler un truc qui marche. (??)

Bizarre le gros scotch, j'ai pas souvenir de cela...

LB
L'administrateur a désactivé l'accès en écriture pour le public.

TD 145 mk1 et système d'arrêt et de relevage du bras TP62 22 Mar 2022 23:02 #3

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0
Merci

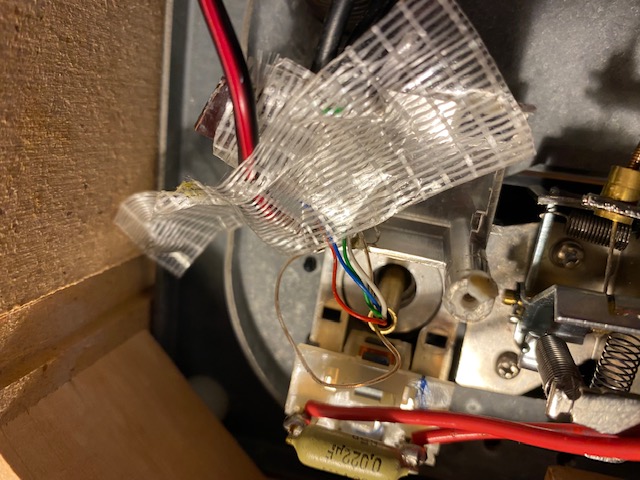

le gros scotch c'est uniquement pour bloquer les fils pour la photo.
Le problème c'est qu'il me manque la pièce qui permet de lever le bras et d'arrêter le moteur.
A+
L'administrateur a désactivé l'accès en écriture pour le public.

TD 145 mk1 et système d'arrêt et de relevage du bras TP62 23 Mar 2022 17:18 #4

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77786
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
AIe, s'il manque la pièce, ça peut être compliqué à trouver.... ou alors la passer en manuel? (comme une 160-165-66)
L'administrateur a désactivé l'accès en écriture pour le public.

TD 145 mk1 et système d'arrêt et de relevage du bras TP62 23 Mar 2022 17:24 #5

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0
Avec la 3D c'est pas trop difficile surtout que c'est du plastique. Mais j'ai vu que c'était un cabochon de 20mm de diamètre plein, mais avec un trou sur toute la hauteur de 5mm qui laisse passer le tube laiton du bras.her
Mais il faut intégrer un aimant qui permet grâce à un bobinage cuivre qui déclenche le condensateur, d'arrêter la rotation et lève le bras.....
Les réglages doivent suivre.
L'administrateur a désactivé l'accès en écriture pour le public.

TD 145 mk1 et système d'arrêt et de relevage du bras TP62 21 Mai 2022 19:31 #6

  • pipouy
  • Portrait de pipouy
  • Hors Ligne
  • Membre actif
  • Messages : 96
  • Remerciements reçus 1
  • Points : 125
  • Karma: 0
J'ai finalement réussi à finaliser la 145 et du coup elle trône sur les racks hifi de mon fils...
Mais ça a été laborieux.
Merci à tous.
pipouy
L'administrateur a désactivé l'accès en écriture pour le public.

TD 145 mk1 et système d'arrêt et de relevage du bras TP62 21 Mai 2022 22:50 #7

  • Le bleu
  • Portrait de Le bleu
  • Hors Ligne
  • Administrateur
  • Messages : 6502
  • Remerciements reçus 183
  • Points : 77786
  • Karma: 5
  • Médaille en chocolat recouverte d'alu Médaille en chocolat
cool, bonne nouvelle. Et tu as fait comment pour la pièce manquante?
L'administrateur a désactivé l'accès en écriture pour le public.
